无线电测向原理
无线电测向原理
无线电测向原理无线电测向是一种利用无线电波进行信号测向的技术，它可以用于确定信号的方向和位置。
无线电测向技术在军事、民用通信、天文学等领域都有着重要的应用。
本文将介绍无线电测向的原理及其在实际中的应用。
首先，我们来了解一下无线电测向的基本原理。
无线电测向的基本原理是利用天线接收信号，并通过对接收到的信号进行分析，确定信号的方向和位置。
在实际的应用中，通常会使用多个天线来接收信号，通过对比不同天线接收到的信号强度和相位差异，可以计算出信号的方向和位置。
无线电测向技术主要包括两种方法，一种是方位测向，另一种是距离测向。
方位测向是通过对接收到的信号进行方位角的测量，确定信号的方向；而距离测向则是通过对接收到的信号进行距离的测量，确定信号的位置。
这两种方法可以单独应用，也可以结合起来进行综合测向。
在实际的无线电测向系统中，通常会采用多种测向技术相结合的方式，以提高测向的准确度和可靠性。
例如，可以通过使用多个天线阵列来实现高精度的方位测向；同时结合多普勒效应来实现距离测向。
这样可以在不同的环境和条件下，实现更加灵活和精准的测向。
无线电测向技术在军事领域有着广泛的应用。
在军事侦察、雷达导航、通信干扰监测等方面，都需要使用无线电测向技术来获取目标的方向和位置信息。
同时，在民用通信领域，无线电测向技术也可以用于无线电定位、无线电导航等应用。
此外，无线电测向技术还可以应用于天文学领域，用于天体信号的测向和观测。
总的来说，无线电测向技术是一种重要的信号测向技术，它可以通过对接收到的无线电信号进行分析，确定信号的方向和位置。
在实际的应用中，无线电测向技术可以应用于军事、民用通信、天文学等多个领域，具有着重要的意义和价值。
随着无线电技术的不断发展，无线电测向技术也将会得到进一步的完善和应用。
无线电测向原理
无线电测向原理
无线电测向原理是一种通过测量无线电信号到达接收器的方向来确定信号发射源位置的技术。
该原理基于电磁波传播的特性，利用接收器接收到的信号的方向性信息来定位信号源。
无线电测向原理的关键在于利用多个接收器或天线阵列来接收同一个信号。
通过测量接收到信号的时间差和信号强度的变化，可以计算出信号的到达角度。
这种测向方式被称为时差测向和幅度比测向。
时差测向是基于接收到信号的时间差来测量信号到达的角度。
当信号到达不同的接收器或天线时，会产生微小的时间差。
通过计算这些时间差，可以确定信号的到达角度。
幅度比测向则是基于接收到信号的强度变化来测量信号到达的角度。
当信号到达不同的接收器或天线时，由于传播路径的不同，信号的强度会发生变化。
通过计算这些幅度变化，可以确定信号的到达角度。
无线电测向原理常用于无线电定位、无线电导航、无线电干扰源定位等领域。
它的应用范围广泛，可以用于定位无线通信设备、监测无线电信号、解决无线电干扰问题等。
总的来说，无线电测向原理通过测量接收到的信号的方向性信息来确定信号发射源的位置。
它是一种基于电磁波传播特性的技术，可以在无线通信、定位、干扰源定位等领域发挥重要作用。
小升初无线电测向
小升初无线电测向无线电测向是一种利用无线电信号的传播特性来确定信号源位置的技术。
在小升初考试中，无线电测向也是一个重要的考点。
下面，我们来了解一下关于无线电测向的基本知识。
一、无线电测向的原理无线电测向是利用无线电信号传播时的信号强度、相位差等特性来确定信号源的位置。
当一个无线电信号源发出信号时，信号会在空间中传播并到达接收器。
通过接收机测量到的信号参数，例如信号强度、相位差等，结合接收机的方向性，可以计算出信号源的位置。
二、无线电测向的应用无线电测向在现实生活中有着广泛的应用。
最常见的应用就是无线电定位系统，例如GPS系统。
通过多个接收器接收到的信号强度差异，可以确定接收器所在的位置。
此外，无线电测向还可以用于电磁波辐射监测、通信干扰定位等领域。
三、无线电测向的方法无线电测向主要有三种方法：信号强度测向、相位测向和多基站测向。
1. 信号强度测向：这是最简单也是最常用的测向方法。
通过测量信号强度，比较不同接收器的信号强度差异来确定信号源的位置。
但是由于信号的传播受到环境等因素的影响，信号强度测向的精度较低。
2. 相位测向：相位测向是通过测量接收到的信号相位差来确定信号源的位置。
相位测向的精度较高，但需要较为复杂的算法和设备支持。
3. 多基站测向：多基站测向是利用多个接收器同时接收信号，并通过测量不同接收器之间的信号时差来确定信号源的位置。
多基站测向的精度较高，但需要多个接收器的支持。
四、无线电测向的局限性无线电测向虽然在定位和测向方面有着广泛的应用，但也存在一些局限性。
首先，信号的传播受到环境等因素的影响，如建筑物、地形等会对信号传播产生阻碍或反射，影响测向的精度。
其次，测向设备的成本较高，对设备的要求也较高，限制了无线电测向的推广应用。
无线电测向是一种通过测量无线电信号参数来确定信号源位置的技术。
在小升初考试中，了解无线电测向的原理、应用和方法是很重要的。
希望通过本文的介绍，可以为大家对无线电测向有一个初步的了解。
无线电测向原理
无线电测向原理无线电测向是利用无线电波的传播特性，通过对信号的接收和处理，确定信号的方向的一种技术。
无线电测向原理是基于电磁波传播的基本原理和天线接收信号的特性，通过对接收到的信号进行分析，确定信号的来向。
下面将从无线电测向的基本原理、测向系统的组成和测向方法等方面进行介绍。
首先，无线电测向的基本原理是基于电磁波的传播特性。
当电磁波在空间中传播时，会受到地形、建筑物等物体的影响而产生衍射、反射等现象，这些现象会使信号在接收端产生多径效应，从而导致信号的强度和相位发生变化。
利用这些变化，可以通过信号处理技术确定信号的方向。
其次，测向系统通常由天线、接收机、信号处理器和显示器等组成。
天线是接收信号的装置，不同类型的天线适用于不同频率的信号接收。
接收机是用于接收信号的设备，它可以将接收到的信号转换成电信号，并将其传送给信号处理器。
信号处理器是用于对接收到的信号进行处理和分析的设备，它可以提取信号的特征参数，并通过计算确定信号的方向。
显示器则用于显示测向结果，通常以图形或数字的形式呈现。
最后，无线电测向的方法主要包括干扰测向、方位测向和跟踪测向等。
干扰测向是指利用干扰信号的特征参数确定干扰源的位置，通常用于无线电干扰的监测和定位。
方位测向是指确定信号来向的方向，通常用于通信情报收集和无线电定位。
跟踪测向是指对移动目标进行实时跟踪，通常用于雷达导航和目标追踪等应用。
综上所述，无线电测向是一种利用无线电波的传播特性，通过对信号的接收和处理，确定信号方向的技术。
它的原理是基于电磁波的传播特性，测向系统由天线、接收机、信号处理器和显示器等组成，测向方法主要包括干扰测向、方位测向和跟踪测向等。
无线电测向技术在通信情报、无线电干扰监测和雷达导航等领域有着重要的应用价值。
无线电测向机的原理
无线电测向机的原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、无线电测向机原理1. 接收天线阵列1.1 无线电测向机通常包含一个或多个接收天线，这些天线可以放置在不同的位置，以便于接收来自不同方向的无线电信号。
无线电测向仪原理

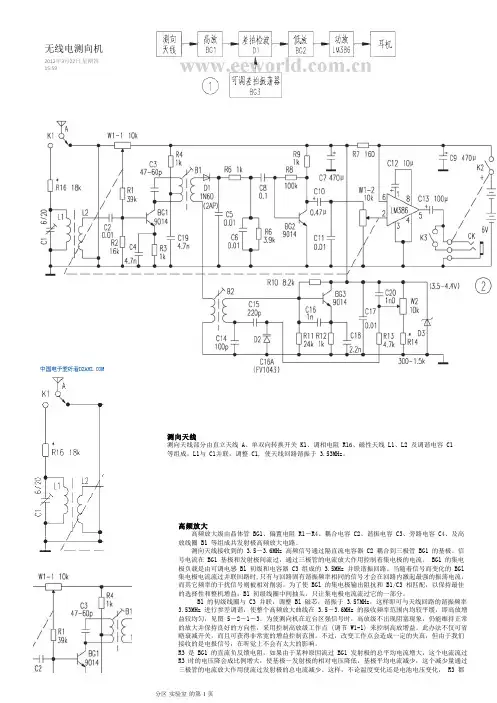

测向天线测向天线部分由直立天线 A、单双向转换开关 K1、调相电阻 R16、磁性天线 L1、L2 及调谐电容 C1 等组成。
L1与 C1并联，调整 C1, 使天线回路谐振于 3.53MHz。
高频放大高频放大级由晶体管 BG1、偏置电阻 R1－R4、耦合电容 C2、谐振电容 C3、旁路电容 C4、及高放线圈 B1 等组成共发射极高频放大电路。
测向天线接收到的 3.5－3.6MHz 高频信号通过隔直流电容器 C2 耦合到三极管 BG1 的基极。
信号电流在 BG1 基极和发射极间流过，通过三极管的电流放大作用控制着集电极的电流。
BG1 的集电极负载是由可调电感 Bl 初级和电容器 C3 组成的 3.5MHz 并联谐振回路。
当随着信号而变化的 BGl 集电极电流流过并联回路时,只有与回路固有谐振频率相同的信号才会在回路内激起最强的振荡电流，而其它频率的干扰信号则被相对削弱。
为了使 BGl 的集电极输出阻抗和 B1/C3 相匹配，以保持最佳的选择性和整机增益，B1 初级线圈中间抽头，只让集电极电流流过它的一部分。
Bl 的初级线圈与 C3 并联，调整 Bl 磁芯，谐振于 3.57MHz，这样即可与天线回路的谐振频率3.53MHz 进行参差调谐，使整个高频放大曲线在 3.5－3.6MHz 的接收频率范围内均较平缓，即高放增益较均匀，见图 5－2－1－3。
为使测向机在近台区强信号时，高放级不出现阻塞现象，仍能维持正常的放大并保持良好的方向性，采用控制高放级工作点 (调节 W1-1) 来控制高放增益。
此办法不仅可省略衰减开关，而且可获得非常宽的增益控制范围。
不过，改变工作点会造成一定的失真，但由于我们接收的是电报信号，在听觉上不会有太大的影响。
R3 是 BG1 的直流负反馈电阻，如果由于某种原因流过 BG1 发射极的总平均电流增大，这个电流流过 R3 时的电压降会成比例增大，使基极－发射极的相对电压降低，基极平均电流减少，这个减少量通过三极管的电流放大作用使流过发射极的总电流减少。
无线电测向原理
无线电测向原理无线电波在均匀介质 (如空气)中，具有直线传播的特点。
只要测出电波传播的方向，就可以确定出信号源（发射台）所在方向。
无线电测向是指通过无线电测向机测定发射台（或接收台）方位的过程，但是无线电测向运动中，要快速寻找隐蔽巧妙的信号源，必须掌握无线电波的传播规律。
一、无线电波无线电波既看不见，也摸不着，却充满了整个空间。
广播、移动通讯、电视等，已经是现代社会生活必不可少的一部分。
无线电波属于电磁波中频率较低的一种，它可直接在空间辐射传播。
无线电波的频率范围很宽，频段不同，特性也不尽相同。
我国目前开展的无线电测向运动涉及三个频段:频率为1.8—2兆赫的中波波段，波长为150—166.6米，称160米波段测向；频率为3.5—3.6兆赫的短波波段，波长为83.3—85.7米，称80米波段测向；频率为144—146兆赫的超短波段，波长为2.08—2.055米，称2米波段测向。
二、天线天线是一个能量转换器，可将发射机馈给的高频电能转换为向空间辐射的电磁能，也可将空间传播的电磁能转换为高频电能输送到接收机，前者称为发射天线，后者称为接收天线。
发射天线和接收天线的主要参数和特性都是相同。
例如，某根天线用作发射天线时，它向某一方向辐射的无线电波最强，而当用作接收天线时，同样也是对这个方向来的天线电波接收最强，说明发射天线和接收天线具有可逆性。
天线的方向性天线的方向性是指天线向一定方向辐射或者接收来自某一方向无线电波的能力。
某一天线向空间辐射无线电波时，并不是向任何一个方同辐射的强度都一样。
不同的天线向各方向辐射的场强也不同，说明天线发射无线电波具有方向性。
为了表达天线的方向性，在离天线等距离的地方，不同的方向上测量天线辐射电波的电场强度，并将其值按比例标在以方向为坐标 (极坐标)的图上，得到了天线的方向图。
三、磁性天线的工作原理因此，测向机的声音大小会随磁性天线输出电势的大小而变化，但对极性的变化无法分辨。
第二章无线电测向的基本原理.ppt.Convertor
第二章无线电测向的一般原理2.1 无线电波和传播2.4 无线电导航定位原理2.2 信号的调制和接收2.3 无线电测量原理导航系统的集成电路板2.1 无线电波以及传播无线电系统的目的是由发射台向接收用户传递消息，其构成原理体现了一般无线电系统的特点，主要是由发射台和接收用户两部分：信息源调制高频功放载波震荡器高频放大调解放大终端发射台接收用户2.1 无线电波以及传播2.1.1 无线电波的产生由于电磁感应，在交变电场的周围将产生交变磁场，该交变磁场有感应产生交变电场，这个过程将循环交替进行下去，，若所有的电能或磁能存在于一个无界空间内，则整个电磁能量的转换将在这个空间内进行，形成电场、磁场的互相激发并向外辐射与传播，产生电磁波，也称无线电波或者电波。
无线电波的工作频率可以从几Hz到3000GHz,对应的波长从几万Km到0.1mm。
不同波段的无线电波，其传播特性有很大的差别。
2.1 无线电波以及传播2.1.1 无线电波的产生无线电窗口：在0.3～10Ghz频段内的信号，大气传输的损耗小，适应电波穿越大气层的传播，此波段称为无线电窗口半透明无线电窗口：在30Ghz频段附近有个损耗谷，大气传输的损耗相对较小，此波段称为半透明无线电窗口2.1 无线电波以及传播2.1.2 无线电波的极化方式无线电波的极化：在空间辐射场上某一固定位置上电场矢量端点随时间运动的轨迹，按其运动的轨迹可以分为线极化、圆极化和椭圆极化。
无线电波的极化与接收的关系：无线电接收机接收信号时需要对其极化进行调整以实现最佳的接收效果，天线不能接受与其正交的极化分量或者与其旋转方向相反的极化分量，否则会造成极化失配，造成功率损失。
2.1 无线电波以及传播2.1.3 无线电波的传播特性自由空间的概念：它是电导率为零、相对介电常数和相对磁导率都恒为1的各向同性、均匀无耗介质空间，其介质特性与真空等效。
电磁波在自由空间传播时，只有直线传播的扩散损耗，传播速度等于真空中的光速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线电测向原理
对于自由空间中的一个固定接收点来说，如果不事先知道关于幅射源距离、方向、功率的任何信息，仅凭到达的电磁波信号是无法测定来波方向的。
但是对于两个离开一定距离的固定接收点来说，当幅射源处于不同方向时，到达两个点的电磁波信号所走的距离就会有差别。
无线电测向就是通过分析这种差别来确定幅射源方向的。
因此，无线电测向至少要有两段离开一定距离的天线来从两个不同点截取信号。
在具体实施上，这两段天线可以用一定的方法连接在一起，让两个不同点接收到的信号直接叠加，形成一副定向天线，如环形天线、爱德考克天线以及其他一些相控天线。
这两段天线也可以互相分离，通过寄生辐射或其它形式耦合在一起，形成一副定向天线，如八木天线，以及和带其它线形、平面或抛物面反射器的天线。
这两段天线也可以是完全独立的天线，信号分别进入接收机的两路射频通道，通过专门的电路对它们进行处理、比较，例如到达时差法。
不同的天线方案要求配用不同的信号处理方法。
当磁棒轴线与电波传播方向垂直（θ＝90°、θ＝2700°）时，磁场方向与磁棒轴线平行，即磁力线与磁性天线线圈截面垂直，磁力线可顺着磁棒通过，磁棒聚集了最多的磁力线穿过线圈，线圈中的感应电势最大。
当磁棒轴线与电波传播方向成其它某一角度，磁场方向也与磁棒成某一角度，会有部分磁力线穿过线圈，线圈中有一定感应电势输出。
θ越接近于0或180°，感应电势越小；越接近90°或270°，感应电势越大。
感应电势随θ的变化而变化，形成“8”字形。
由以上分析不难看出，测向机的声音大小会随磁性天线输出电势的大小而变化，但对极性的变化无法分辨。
当磁棒轴线对准电台（θ＝0，θ＝180°）时，耳机声音最小，甚至完全没有声音，此时磁性天线正对着电台的那个面，称小音面；当磁棒轴线的垂直方向对准电台（θ＝90°、θ＝270°）时，耳机声音最大，此时磁性天线正对着电台的那个面，称大音面。
所以，在测向运动中，只要旋转测向机的磁性天线，找出小音点，发射台必定位于磁棒轴线所指的直线上；或找出大音面，发射台必定位于与磁棒轴线相垂直的方向上。
也就是说，利用磁
性天线可确定电台所在的直线，但不能确定在直线的哪一边，这就是通常所说的测“双向”。
具有双值性的测向机在实际测向运动中是不能使用的。
为了使运动员在任何一个测向点，都可获得电台明确的“线”和“面”，就要求测向机天线具有单值性。
磁性天线和直立天线组成的复合天线是具有单方向性的天线。
使用复合天线后，磁性天线转动一周，只有一个方向使信号消失；也只有一个方向信号最强。
这样就克服了磁性天线的双值性，获得了单方向性能。
利用这个原理，无论将电台如何隐蔽，我们都能依靠手中测向机的指引，找到所需的隐蔽电台。
