上海金茂大厦建筑设计说明
《上海金茂大厦》课件
由美国建筑师SOM设计。
采用玻璃幕墙，光洁的外 观反射着周围的景色。
结构
结构类型
采用钢结构，具有优异的抗震 性能。
建筑材料
主要使用了玻璃、钢铁和混凝 土。
抗震设计
采用了一系列创新的抗震技术， 确保建筑的稳固性。
功能
办公场所
提供优质的办公空间，吸引了 许多知名企业入驻。
酒店
金茂大酒店是一流的豪华酒店， 拥有豪华客房和各种设施。
《上海金茂大厦》PPT课 件
上海金茂大厦是一座位于上海的高层建筑。它以其上海市浦东新区陆家嘴金融中心。
建筑面积
享有141,000平方米的建筑面积。
建筑高度
88层，高度420.5米。
设计
1 设计理念
2 设计师
3 建筑外观
融合现代与传统中国元素， 展现上海作为国际大都市 的独特魅力。
欣赏金茂大厦内部的精美装饰和 高品质建筑。
视频
观看关于金茂大厦的精彩视频， 了解它的壮丽景观和设计。
线上展示
通过线上展示，您可以亲自体验 金茂大厦的魅力。
结束语
对上海城市发展的贡献
作为上海的标志性建筑之一，金茂大厦为城市带来了国际化的形象和繁荣。
未来发展方向
金茂大厦将继续展示上海的创新和发展，为城市的进一步繁荣做出贡献。
感谢参与者
感谢您参加本次《上海金茂大厦》PPT课件分享，希望您对金茂大厦有更深入的了解。
商业中心
设有高档购物中心和餐饮场所， 满足不同人群的需求。
其他特点
1
外立面灯光设计
夜晚，金茂大厦的外立面灯光设计璀璨
观光层
2
夺目，成为上海城市夜景的焦点。
顶楼的观光层提供了壮丽的全景视野，
上海金茂大厦的设计原理
上海金茂大厦的设计原理上海金茂大厦位于上海陆家嘴金融中心，是一座地标性的超高层建筑。
其设计原理涉及到多个方面，包括建筑结构、立面设计、空间布局等。
下面将从这些方面详细介绍上海金茂大厦的设计原理。
首先，上海金茂大厦的建筑结构采用了钢结构体系。
在超高层建筑中，钢结构可以提供更大的强度和刚度，确保建筑的安全性。
同时，钢结构还具有较轻的自重，能够减小建筑的负荷，降低地基要求。
此外，钢结构还能够快速拼装，加快施工进度。
其次，上海金茂大厦的立面设计采用了环形玻璃幕墙。
这种设计既能提供良好的自然采光和通风，又能提供广阔的视野。
此外，幕墙材料还具有优良的保温隔热性能，能够减少建筑的能耗。
同时，幕墙的设计还考虑了风载荷和地震力的影响，确保建筑的稳定性。
再次，上海金茂大厦的空间布局以高效利用空间为原则。
大厦内部采用了高速电梯系统，确保了垂直交通的效率。
同时，大厦的平面布置采用了环形结构，中央开放空间为核心，既方便行人流动，又提供了一个集中休息的场所。
此外，大厦内还设置了多个垂直交通中庭，方便人员进出各个办公楼层。
此外，上海金茂大厦的设计还注重了可持续性发展的原则。
大厦采用了高效节能的设备和技术，如LED照明、高效空调系统等，以降低能耗。
同时，大厦设置了太阳能光伏发电系统，利用太阳能发电，进一步减少对传统能源的依赖。
此外，大厦还设置了雨水收集系统，用于植物灌溉和厕所冲洗，实现了水资源的循环利用。
这些措施使得金茂大厦成为一座具有环保特色的建筑。
最后，上海金茂大厦的设计还考虑了建筑的艺术性和人文关怀。
大厦的外观设计简洁大方，与周围的环境相协调。
建筑内部的公共空间设置了艺术装置、绿植等元素，为人们提供了一个舒适、宜人的工作环境。
同时，大厦还设置了观光层和展览空间，供市民和游客参观，提升了城市的形象和文化内涵。
综上所述，上海金茂大厦的设计原理涉及到建筑结构、立面设计、空间布局等多个方面。
其钢结构体系、环形玻璃幕墙、高效的空间布局、可持续性发展措施以及人文关怀等特点，使得该建筑成为上海的地标性超高层建筑，不仅具有极高的实用性和经济性，同时也融合了艺术、人文和可持续发展的理念。
金茂大厦简介
3.1 结构体系
裙房
钢结构 中庭 形式各异
的楼梯
3.2 结构分析
略
3.3 钢－钢筋混凝土 组合结构的特点
互补 经济 合理 有效
四、幕墙结构
4.1 金茂大厦幕墙建筑立面效果 4.2 幕墙结构的特点 4.3 防水防渗 4.4 抗风荷载 4.5 节能环保
谢 谢！
6 巨形钢柱； 7 Ø914钢管桩
塔楼承台平面
基础承台板配筋剖面示意图 核心筒周边与巨型柱周边为最危险截面
2.4 地下室外墙与底板设计特点
地下室外墙设计：
地下室3层，占地面积19650m2； 最大开挖深度：19.65m； 地下室外墙周长：568.4m。
通过仔细分析论证，选择：
地下连续墙最为永久地下室外墙， 墙厚1m， 深达36m，到7-1层，形成基本不通水的隔水屏障；
2.1 工程概况及场地地质条件
2.1.1 选址与勘察
上海位于长江三角 洲入海口的东南前缘， 是著名的地处软土地基 上的特大城市之一。金 茂大厦场地平坦，自然 地面标高在 3.60~4.00（吴淞口 海平面标高）。
2.1.2 地基土土层剖面
7-2层，粉细砂， 厚24～35m；
9-2层，细砂， 厚46～48m
主要内容
一、 工程概述 二、 基础设计 三、 上部结构 四、 幕墙结构
一、工程概述
建设单位：上海对外贸易中心股份有限公司 设计单位：美国SOM建筑设计事务所 顾问单位：上海建筑设计研究院
华东建筑设计研究院 施工总包：上海建工集团总公司
一、工程概述
金茂大厦位于上海浦东陆 家嘴开发区，是一座集超五星 级酒店和高级办公楼于一体的 高层建筑。 占地面积：24488m2， 总高度420.5m， 总建筑面积289500m2， 总投资5.4亿美元。
上海金茂大厦
上海金茂大厦上海金茂大厦是位于上海市浦东新区陆家嘴金融贸易区的一座标志性超高层建筑。
作为上海第一高楼，金茂大厦是中国最具代表性的摩天大楼之一，也是上海市区内最高的建筑之一。
下面将从建筑外观、内部设计、地理位置以及建筑历史等方面对上海金茂大厦进行详细介绍。
首先，上海金茂大厦的外观设计十分壮观。
金茂大厦采用了现代主义建筑风格，塔楼高度达金茂大厦是位于上海市浦东新区陆家嘴金融贸易区的一座标志性超高层建筑。
作为上海第一高楼，金茂大厦是中国最具代表性的摩天大楼之一，也是上海市区内最高的建筑之一。
下面将从建筑外观、内部设计、地理位置以及建筑历史等方面对上海金茂大厦进行详细介绍。
首先，上海金茂大厦的外观设计十分壮观。
金茂大厦采用了现代主义建筑风格，塔楼高度达到632米，拥有88层。
整座建筑与周围建筑物形成鲜明的对比，犹如一根巨大的针尖插入云端。
夜晚时分，大厦外墙上的灯光交替变换，构成了一个璀璨夺目的灯光秀，成为上海市区的一道亮丽风景线。
其次，金茂大厦的内部设计精心雕琢，充满奢华与艺术感。
首层的大堂空间设计宽敞明亮，大理石地面镶嵌着精美的花纹，让人倍感高贵。
大厦内设有顶级酒店、商业办公空间以及高端会议中心等，为各类精英人士提供了优质的服务和舒适的工作环境。
而位于大厦最顶层的360度观光厅更是吸引了众多游客，可以俯瞰整个上海城市美景。
再者，金茂大厦的地理位置优越，位于上海陆家嘴金融贸易区的核心地带。
周边环绕着无数高楼大厦、金融机构和企业总部，形成了浓厚的商业氛围。
此外，大厦靠近黄浦江，与上海国际金融中心、东方明珠广播电视塔等地标建筑遥相呼应，形成了一道独特的城市天际线。
最后，简要介绍一下金茂大厦的建筑历史。
金茂大厦的建设始于1994年，由世界著名设计师亨利·库珀领衔设计团队完成。
2007年金茂大厦正式竣工，成为上海市区内最高的建筑之一。
而后，金茂大厦的建筑高度在上海地区屹立了将近一个十年之久。
如今，虽然金茂大厦已经不再是上海最高的建筑，但仍然是上海市区的地标建筑之一，吸引着众多游客和商务人士前来参观和办公。

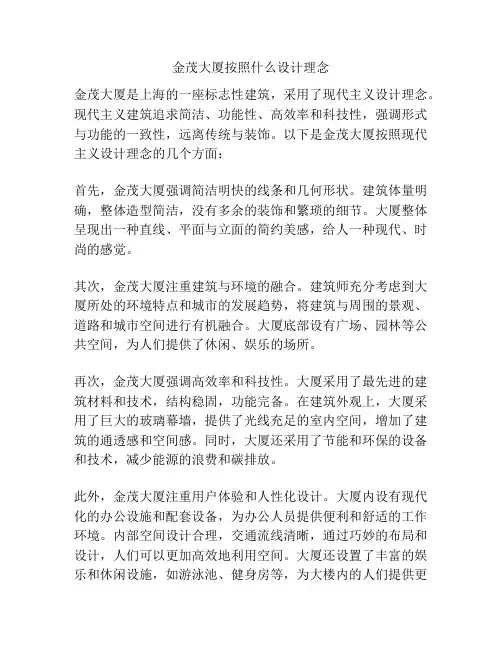

金茂大厦按照什么设计理念
金茂大厦按照什么设计理念金茂大厦是上海的一座标志性建筑，采用了现代主义设计理念。
现代主义建筑追求简洁、功能性、高效率和科技性，强调形式与功能的一致性，远离传统与装饰。
以下是金茂大厦按照现代主义设计理念的几个方面：首先，金茂大厦强调简洁明快的线条和几何形状。
建筑体量明确，整体造型简洁，没有多余的装饰和繁琐的细节。
大厦整体呈现出一种直线、平面与立面的简约美感，给人一种现代、时尚的感觉。
其次，金茂大厦注重建筑与环境的融合。
建筑师充分考虑到大厦所处的环境特点和城市的发展趋势，将建筑与周围的景观、道路和城市空间进行有机融合。
大厦底部设有广场、园林等公共空间，为人们提供了休闲、娱乐的场所。
再次，金茂大厦强调高效率和科技性。
大厦采用了最先进的建筑材料和技术，结构稳固，功能完备。
在建筑外观上，大厦采用了巨大的玻璃幕墙，提供了光线充足的室内空间，增加了建筑的通透感和空间感。
同时，大厦还采用了节能和环保的设备和技术，减少能源的浪费和碳排放。
此外，金茂大厦注重用户体验和人性化设计。
大厦内设有现代化的办公设施和配套设备，为办公人员提供便利和舒适的工作环境。
内部空间设计合理，交通流线清晰，通过巧妙的布局和设计，人们可以更加高效地利用空间。
大厦还设置了丰富的娱乐和休闲设施，如游泳池、健身房等，为大楼内的人们提供更多的社交和休闲空间。
总的来说，金茂大厦按照现代主义设计理念，追求简洁、高效率和科技性。
它不仅是一座高度现代化的办公楼，更是上海城市的标志之一。
通过其简洁明快的外观、与环境的融合、高效率的功能和人性化的设计，金茂大厦展示了现代主义建筑的魅力。
上海金茂大厦建筑设计说明
优化城市空间布局
金茂大厦的设计和建设考虑到了 城市空间布局的需求，与周边建 筑和环境相协调，提升了城市整 体空间品质。
对建筑行业的影响
推动超高层建筑技术的发展
金茂大厦的建设过程中，突破了一系列超高层建筑的技术难题，推 动了建筑行业的技术进步。
引领绿色建筑潮流
金茂大厦在设计、建造和运营方面注重环保和节能，采用了多项绿 色建筑技术，对推动绿色建筑的发展起到了引领作用。
引领绿色建筑潮流
通过金茂大厦的设计，推 动绿色建筑在中国的发展， 引领未来建筑的趋势。
提供优质使用空间
金茂大厦的设计愿景是为 使用者提供舒适、高效的 使用空间，成为商务人士 和游客的理想选择。
03
建筑设计细节
外观设计
流线型设计
金茂大厦的外观采用了流线型设 计，不仅符合空气动力学原理，
还赋予了建筑动感和现代感。
促进建筑与文化的融合
金茂大厦的设计融合了中华传统文化元素与现代建筑风格，为建筑 与文化的融合提供了有益的探索和实践。
对未来的启示
可持续发展的重要性
金茂大厦的设计和建设强调了可持续发展的理念，对未来城市建设和发展具有重要的启 示作用。
创新是发展的动力
金茂大厦在设计、技术和材料等方面的创新，为未来建筑行业的发展提供了宝贵的经验。
玻璃幕墙
金茂大厦的外立面采用了高反射玻 璃幕墙，增强了建筑的通透感和视 觉效果，同时有效降低能耗。
顶部设计
金茂大厦的顶部设计独特，呈现出 一个阶梯状的造型，不仅提升了建 筑的层次感，还成为了上海的地标 性建筑之一。
内部布局
多功能分区
金茂大厦内部空间布局合理，划分为多个功能区域，包括办公区、 商业区、会议中心等，以满足不同需求。
上海金茂大厦结构分析
上海金茂大厦结构分析上海金茂大厦——结构分析建筑结构类型:框筒结构建筑概况:占地236万平方米，建筑面积28.95万平方米。
高420.5米，88层。
建筑特点:金茂大厦的设计师是美国芝加哥著名的SOM设计事务所。
设计师以创新的设计思想，巧妙地将世界最新建筑潮流与中国传统建筑风格结合起来，成功设计出世界级的，跨世纪的经典之作，成为海派建筑的里程碑，并已成为上海著名的标志性建筑物，1998年6月荣获伊利诺斯世界建筑结构大奖。
1999年10月容膺新中国50周年上海十大经典建筑金奖首奖。
金茂大厦的设计令人联想起中国古代的宝塔造型，随着楼高往上，一步步渐渐地向里退缩，构成一个有韵律的构图。
根据大厦的设计者：基于多处重复出现中国传统上认为是吉祥之"8"这个数字，它可以说是一个"中国化的装饰派艺术"风格的建筑。
大厦充分体现了中国传统的文化与现代高新科技相融合的特点，既是中国古老塔式建筑的延伸和发展，又是海派建筑风格在浦东的再现。
金茂大厦主楼1～52层为办公用房，53～87层为五星级宾馆，88层为观光层。
大堂内的办公区专用候梯厅造型独特，犹如金碧辉煌的古埃及金字塔。
专为办公设置的五组26台高速电梯采用独特的玻璃轿厢，玻璃门厅，宽敞明亮，可迅速而又舒适地把客人送达各办公楼层而又不必中转。
每十层5－6部电梯的配置可保证客人在上下班高峰时，候梯时间不超过35秒，给人以便捷的交通。
结构分析说明:本工程主楼结构形式是框筒结构，中间的核心筒为八角形的现浇钢筋混凝土，在53层下内设井字型隔墙，外侧有8根钢巨形柱和8根复合式巨形柱，在24～26层、51～53层、85～87层设3道钢结构的外伸桁架将核心筒与复合巨形柱连成整体以提高塔楼侧向刚度。
5层裙房采用一般的多层框架钢结构体系. 整体结构高宽比达9:1,总用钢量18500吨。
本工程主楼、裙房与广场地面之下都为3层地下室，地下室为钢筋混凝土结构，主楼下部为满堂4m厚基础板，裙房及广场下部为普通筏式基础。
建筑解析上海金茂大厦设计
建筑解析上海金茂大厦设计金茂大厦是上海的地标性建筑之一，也是中国最高的摩天大楼之一。
本文将对上海金茂大厦的设计进行解析，探讨其建筑特点和设计理念。
建筑外观金茂大厦的外观设计独特而引人注目。
其总高度达到632米，由88层组成。
建筑整体呈现出现代、精细和高贵的氛围。
大厦采用了玻璃幕墙设计，使整个建筑显得透明轻盈。
高耸的建筑体量和流线型的造型使金茂大厦成为上海市区一道壮观的风景线。
结构与技术金茂大厦采用了先进的建筑技术和结构设计。
为了保证建筑的稳定性，大厦采用了钢筋混凝土框架结构。
这种结构能够承受大风和地震的影响，保证了建筑的安全性。
大厦还配备了先进的消防系统、电梯和通风设施，以满足大量人员的需求。
空间规划金茂大厦内部的空间规划充分考虑了使用者的需求和舒适感。
大厦内设有写字楼、商业空间、酒店和观光平台等功能区域。
写字楼部分提供了现代化的办公环境，商业空间则为人们提供了购物和休闲的场所。
酒店部分拥有高品质的客房和设施，为宾客提供舒适的居住体验。
观光平台则让人们可以俯瞰整个城市的壮丽景色。
可持续性设计金茂大厦在设计中注重可持续发展。
大厦的外立面采用了双层幕墙设计，有效隔热并减少能源消耗。
建筑还配备了高效的节能系统，如太阳能发电和雨水收集利用系统。
这些措施有助于降低建筑的能源消耗，减少对环境的负担。
总结上海金茂大厦是一座标志性的建筑，其设计体现了现代、创新和可持续性的理念。
其独特的外观、先进的结构技术和细致的空间规划使其成为上海的地标之一。
金茂大厦的设计不仅注重美观，还注重功能和可持续性，体现了解析上海建筑设计的精髓。
(Note: This document is a concise analysis of the design of Jinmao Tower in Shanghai, discussing its architectural features and design principles. The content is written solely based on the information provided and does not quote any unconfirmed sources.)。
