泰和安主机说明书
泰和安3016操作流程说明
TX3016操作说明
主机报火警处理流程：
复位主机，按"复位"密码"1111"确认
复位如果再报火警则按“消音”消音，
然后通知维修人员处理。
（如果是手报或
消火栓按钮误操作报警，应复位手报复
位卡座再进行主机复位）。
登记运行记录。
主机报故障：有故障声（救护车声）或故障灯（黄灯）亮，按“故障查看”查看是何种故障。
1) 电源故障：市电故障或备电故障。
如果是市电故障，请检查一下电
源是否正常，或是停电。
如果是备电故障，请与维保公司或设备厂家联系；
如是停电请注意：停电发生后八小时内关闭系统内电源主电、备电开关，
以免损坏电池。
2)设备故障：请操作人员对照竣工图找到发生故障的地址，记录下
来。
先把该点故障屏蔽，屏蔽方法请进入系统管理菜单（其方法为：按“屏
蔽”密码1111，把输入故障的编码序号（8位数），按“F1”屏蔽，按“取
消”退出即可，然后尽快找维保公司或厂家来解决。
泰和安LA040用户简单操作说明
第一章操作盘指示灯说明一、指示灯说明：·主电正常灯：绿色，电源供电工作时此灯点亮；·主电故障灯：黄色，电源掉电或电源损坏此灯亮，电源恢复正常后此灯熄灭；·备电正常灯：绿色，备电连接正常时此灯点亮；·备电故障灯：黄色，备用电源出现故障时，此灯亮，备用电源故障排除后此灯熄灭；·火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示，火警排除后，按“复位”键此灯熄灭；·故障灯：黄色，此灯亮表示控制器检测到探测器、模块、火灾显示盘、主备电等有故障或控制器本身出现故障，具体故障信息见液晶显示，排除后此灯自行熄灭；·屏蔽灯：黄色，有设备处于屏蔽状态时此灯亮·系统故障灯：黄色，当主机发生系统故障时此灯亮；·声光警报器启动灯：红色，声光警报器启动点亮该指示灯亮；当系统复位或按下声光警报器的“启/消”键后，声光警报器停止声，此灯灭；·声光警报器故障灯：黄色，表示声光警报器本身出现故障此灯亮，排除后此灯自行熄灭；·声光警报器屏蔽灯：黄色，表示声光警报器本身被屏蔽掉此灯亮，当系统解除屏蔽后，此灯熄灭；·火警传输设备启动灯：红色，只要有火警信号输入，火警传输设备启动，点亮该指示灯亮；当系统复位后，此灯熄灭；·火警传输设备故障灯：黄色，此灯亮表示主机所连接的火警传输设备本身出现故障，排除后此灯自行熄灭；·火警传输设备屏蔽灯：黄色，此灯亮表示主机所连接的火警传输设备本身被屏蔽掉，当解除屏蔽后，此灯熄灭；·联动禁止灯：此灯亮红色表示满足联动条件后，系统不允许对联动设备进行联动操作；·手动允许灯：此灯亮绿色表示可通过手动直接操作总线联动操作键或直接启动操作键对联动模块或联动设备进行直接启动和停止的操作；·自动允许灯：此灯亮绿色表示当满足联动条件后，系统自动对联动设备进行联动操作；·消音灯：红色，当控制器发出报警音响时，按“消音”键，消音指示灯点亮，扬声器终止发出警报，如有新的警报发生时，消音指示灯熄灭，扬声器再次发出警报声；·联动操作盘启动指示灯：当联动判断所对应的设备发生联动启动或手动启动后，此灯亮，若启动10秒后，所启动的设备无反馈时，此灯闪亮。

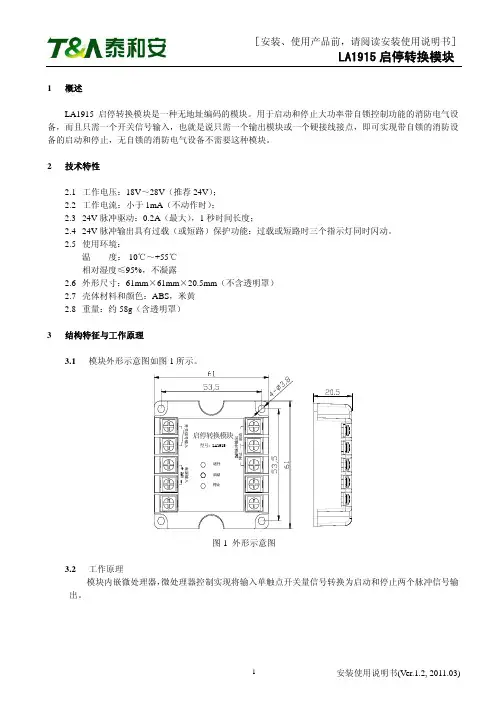

泰和安LA1915 安装使用说明书
LA1915 启停转换模块
1 概述
LA1915 启停转换模块是一种无地址编码的模块。用于启动和停止大功率带自锁控制功能的消防电气设 备，而且只需一个开关信号输入，也就是说只需一个输出模块或一个硬接线接点，即可实现带自锁的消防设 备的启动和停止，无自锁的消防电气设备不需要这种模块。
2 技术特性
2.1 工作电压：18V～28V（推荐 24V）； 2.2 工作电流：小于 1mA（不动作时）； 2.3 24V 脉冲驱动：0.2A（最大），1 秒时间长度； 2.4 24V 脉冲输出具有过载（或短路）保护功能：过载或短路时三个指示灯同时闪动。 2.5 使用环境：
温 度：-10℃～+55℃ 相对湿度≤95%，不凝露 2.6 外形尺寸：61mm×61mm×20.5mm（不含透明罩） 2.7 壳体材料和颜色：ABS，米黄 2.8 重量：约 58g（含透明罩）
3
安装使用说明书(Ver.1.2, 2011.03)
被控消防电气设备控制箱内部 图 2Байду номын сангаас系统连线示意图
2
安装使用说明书(Ver.1.2, 2011.03)
［安装、使用产品前，请阅读安装使用说明书］
LA1915 启停转换模块
7 注意事项
7.1 本模块所提供输出是有源（24V 脉冲）信号，不可再将其它电源引入，否则可能损坏模块； 7.2 使用过程中请确认为模块提供的工作电源是否满足要求（21V～28V）； 7.3 24V 脉冲信号输出的驱动能力只有 0.2A，只可用于小型 24V 中间继电器； 7.4 不可将 LA1915 直接连接在报警联动总线。
3 结构特征与工作原理
3.1 模块外形示意图如图 1 所示。
泰和安设备主机操作流程
消防系统管理三流程——设备操作流程（泰和安-JB-QGL-TX3032A）注意：根据各项目消防主机品牌对操作流程操作自行调整。
一、联动型消防系统操作示意图1、消防主机处置火情操作示意图（泰和安-JB-QGL-TX3032A）消防主机联动设备处置火警操作指引①确认现场发生火警为火情信息②按“消音”键设备运行状态转换操作指引③如消防主机在“禁止”状态，须操纵至“允许”状态，“允许”指示灯亮起。
2、多线控制盘操作示意图（泰和安-JB-QGL-TX3032A）在处置火情事件时，如被控制的主要消防设备未动作，可在多线控制盘进行直启手动操作。
多线控制盘启动操作指引①多线控制盘“手动方式”操作至允许状态，“允许”指示灯亮起消火栓泵启动操作指引②手动直接启动消火栓泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作。
喷淋（雨淋、预作用、水炮、水幕、细水雾）水泵启动操作指引③手动直接启动喷淋泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作启动正压送风风机操作启动消防排烟风机操作④手动启动失火单元或防火分区正压送风风机⑤手动启动失火单元或防火分区消防排烟风机“启动”键，“启动”与“反馈”指示灯先后亮起“启动”键，“启动”与“反馈”指示灯先后亮起3、总线控制盘操作示意图在处置火情事件时，如控制的消防设备未动作，可在总线控制盘进行手动操作。
①按动主界面“联动模式”键②按屏幕下方“上下键”功能③按屏幕中第2选项“设置手动控制状态”按确认键显示“操作已完成”防火卷帘门下降操作指引在总线控制盘面板上找到控制防火卷帘门按键区域，选择失火区域的防火卷帘门按键按下“操作”键，“启动”与“反馈”指示灯先后亮起，控制屏显示为“防火卷帘门动作”电梯迫降操作指引在总线控制盘面板上找到控制电梯按键区域，选择失火区域的电梯按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“电梯迫降”应急照明切换操作指引在总线控制盘面板上找到控制应急照明按键区域，选择失火区域的应急照明按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“强切间切电”4、消防设备测试操作示意图（泰和安-JB-QGL-TX3032A）消防控制室启动XX栋楼非消防电源强切功能指引①将消防主机进入“系统界面”②进入“运行模式”，进入“调试”模式确认③按“菜单”键“上下”键选择系统设置，选择10模拟火警④输入测试二次码⑤如：输入70683321号⑥按F1启动消防控制室启动XX防火分区卷帘门下降功能指引跟应急、强切、等操作方式雷同消防控制室启动XX 栋楼（防火分区）正压送风风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）正压送风机消防控制室启动XX 防火分区消防排烟风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）消防排烟机消防控制室启动（室内外）消火栓泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试消火栓泵（泵房现场安排人员复位）消防控制室启动喷淋泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试喷淋泵（泵房现场安排人员复位）消防控制室启动XX栋楼（防火分区）消防疏散广播指引①控制盘运行方式调到“允许”状态②进入“设置界面”，点击7进入“设置手动启停设备模式③点击“允许”、“确认”④手动方式“允许”灯亮⑤按下该区域广播按钮，动作后“工作”灯亮5、消防设备故障屏蔽及修复解除屏蔽操作示意图消防设备故障状态，设备屏蔽操作指引①控制板处操作“屏蔽”键输入故障设备回路号、地址码，设备类型按“F1”键完成消防设备故障修复后，设备屏蔽解除操作指引①控制板处操作“取消屏蔽”键输入设备回路号、地址码、设备类型编号选按F1键完成二、电气火灾报警设备操作流程图（泰和安-TE3004）电气火灾监控系统具有火灾预警功能，只能进行监视，无控制设备功能，将异常信息报工程组人员现场查看，并进行检测、维修，检修后正常后按下复位键输入密码1357确认异常报警点按下消音键三、防火门监控设备操作流程图（泰和安：TX3820G）该系统具有防火门状态监视功能，只能进行监视，无控制设备功能，将异常信息报安全组人员现场查看异常状态消除后，将主机复位（跟电气火灾监控设备雷同）确认异常报警点按下消音键四、气体灭火设备操作流程图（泰和安-JB-QGL-TX3032A）确认火警信息按下消音键控制室主机操作：确认真实火情后点击手/自动转换按钮现场手动按钮操作敲碎玻璃按启动。

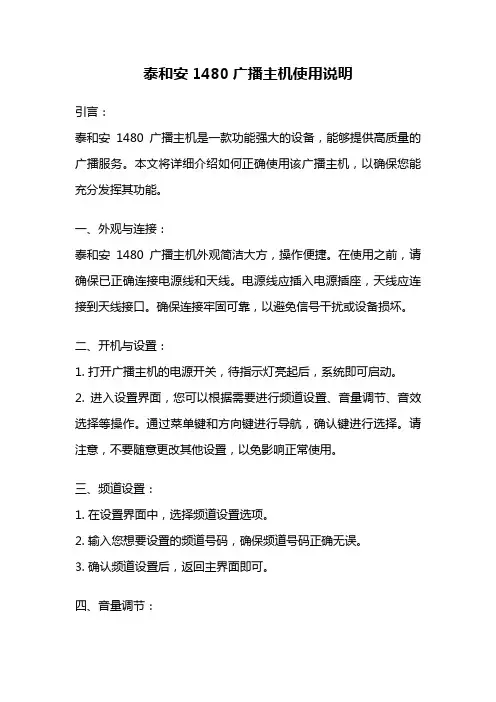

泰和安1480广播主机使用说明
泰和安1480广播主机使用说明引言：泰和安1480广播主机是一款功能强大的设备，能够提供高质量的广播服务。
本文将详细介绍如何正确使用该广播主机，以确保您能充分发挥其功能。
一、外观与连接：泰和安1480广播主机外观简洁大方，操作便捷。
在使用之前，请确保已正确连接电源线和天线。
电源线应插入电源插座，天线应连接到天线接口。
确保连接牢固可靠，以避免信号干扰或设备损坏。
二、开机与设置：1. 打开广播主机的电源开关，待指示灯亮起后，系统即可启动。
2. 进入设置界面，您可以根据需要进行频道设置、音量调节、音效选择等操作。
通过菜单键和方向键进行导航，确认键进行选择。
请注意，不要随意更改其他设置，以免影响正常使用。
三、频道设置：1. 在设置界面中，选择频道设置选项。
2. 输入您想要设置的频道号码，确保频道号码正确无误。
3. 确认频道设置后，返回主界面即可。
四、音量调节：1. 在设置界面中，选择音量调节选项。
2. 通过方向键上下调整音量大小，确认键进行确认。
3. 根据需要调整音量大小，确保音量适中，不会影响周围环境。
五、音效选择：1. 在设置界面中，选择音效选择选项。
2. 根据个人喜好选择不同的音效模式，如普通、摇滚、古典等。
3. 确认音效选择后，返回主界面即可。
六、广播操作：1. 在主界面中，选择广播操作选项。
2. 输入您想要广播的内容，可以是文字、音乐等。
3. 确认广播内容后，按下确认键即可开始广播。
七、其他功能：泰和安1480广播主机还具有其他实用功能，如定时广播、录音等。
您可以根据需要在设置界面中进行相应的操作。
结语：通过本文的介绍，相信您已经了解了如何正确使用泰和安1480广播主机。
请确保按照说明进行操作，以充分发挥其功能。
如有任何疑问或问题，请参考附带的用户手册或联系售后服务。
祝您使用愉快！。
泰和安科技产品技术手册
泰和安科技产品技术手册泰和安科技产品技术手册1.引言1.1 目的该技术手册旨在向用户提供关于泰和安科技产品的详细技术信息和操作指南。
1.2 范围本技术手册适用于泰和安科技产品的所有型号和规格。
1.3 定义和缩写在本技术手册中，以下术语和缩写将会被用到：- 产品：指泰和安科技所生产的相关产品。
- 用户：指使用本产品的个人或组织。
2.产品概述2.1 产品描述本节介绍泰和安科技产品的基本概述和特点。
2.2 产品构成本节详细介绍产品的组成部分及其功能。
3.技术规格3.1 总体规格本节列出产品的整体尺寸、重量、电源要求等规格信息。
3.2 硬件规格本节详细描述产品的硬件组成和规格，包括处理器、内存、存储等。
3.3 软件规格本节介绍产品所需的操作系统和其他软件的版本要求。
4.安装与配置4.1 硬件安装本节提供产品的硬件安装指南，包括产品的摆放、连接和固定等。
4.2 软件安装本节介绍产品的软件安装步骤和必要的配置。
5.使用说明5.1 界面介绍本节详细描述产品的界面及其功能。
5.2 操作指南本节提供产品的操作指南，包括启动、关闭、设置等操作步骤。
5.3 故障排除本节列出常见故障和解决方法以供用户参考。
6.维护与保养本节介绍产品的维护与保养注意事项，包括清洁、升级等操作。
7.技术支持本节提供产品的技术支持联系方式，以便用户在需要时获取技术支持。
8.法律名词及注释8.1 法律名词本节本文档中涉及的法律名词及其解释。
8.2 注释本节提供对本文档中用到的特定术语或缩写的详细解释。
9.附件本文档附有以下附件：- 附件1：产品示意图- 附件2：产品规格表。
“泰和安”报警产品应用设计说明书最新版
2013年03月
一火灾探测器
1.1 JTY-GM-LA1550型点型光电感烟火灾探测器
1.1.1外形及尺寸
图1-1 JTY-GM-LA1550外形尺寸示意图
1.1.2特点
（1）自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了点型光电感烟火灾探测器的可靠性。
“泰和安”报警产品应用设计说明书(最新版)
———————————————————————————————— 作者：
———————————————————————————————— 日期：
公司简介
Tanda泰和安科技是一家专业从事消防产品研发、生产、销售和服务的国家高新技术企业。目前公司主要产品包括火灾报警系统、气体灭火系统以及智能疏散系统。
1、先进可靠的数字群呼技术；
2、探测总线工作状态诊断技术；
3、探测器自诊断技术；
4、模块的多种故障识别；
5、电子编码与遥控编码技术集成；
6、探测器迷宫内表面处理技术；
7、探测器清洗预报技术；
8、智能火灾算法与快速算法；
9、自动登录及类型识别；
10、基于嵌入式ARM芯片技术；
11、探测器防腐、防水技术；
（4）每隔半年应对点型光电感烟火灾探测器进行一次报警功能测试。
（5）房间进行装修、粉刷施工时，请务必装上防尘罩，以免点型光电感烟火灾探测器受到灰尘污染。
1.2 JTW-ZDM-LA1400型点型感温火灾探测器（A2）
1.2.1外形及尺寸
图1-3 JTW-ZDM-LA1400外形尺寸示意图
公司总部位于风景秀丽的东莞松山湖国家级高新技术开发区；生产基地位于深圳光明新区，拥有多条国外先进制造生产线；运营中心位于首都北京。
“泰和安”报警产品应用设计说明手册
“泰和安”报警产品应用设计说明手册“泰和安”报警产品应用设计说明手册1、引言本手册旨在为用户提供“泰和安”报警产品的应用设计说明，以便更好地了解产品的功能和使用方法。
该手册包含有关硬件和软件配置、安装、设置以及功能使用的详细信息。
2、系统要求在使用“泰和安”报警产品之前，请确保满足以下系统要求：- 操作系统：支持的操作系统列表（例如Windows 7、Windows 10、iOS 12等）- 网络连接：稳定的互联网连接3、硬件配置该章节介绍了“泰和安”报警产品的硬件配置要求，包括以下方面：- 主机设备：主机型号、技术规格等- 感应器设备：感应器型号、安装位置、技术规格等- 遥控器设备：遥控器型号、功能说明等- 其他配件：如摄像头、门磁等设备的使用说明4、软件配置该章节详细介绍了“泰和安”报警产品的软件配置要求，包括以下方面：- APP安装：在支持的操作系统上安装“泰和安”报警产品的方式应用程序- 帐号注册：创建和配置用户帐号- 设备连接：将报警设备与方式应用程序进行配对和连接- 系统设置：对报警设备进行基本设置，如时间、声音等5、安装过程该章节提供了“泰和安”报警产品的安装过程说明，包括以下步骤：- 安装主机设备：选择合适的位置并安装主机设备- 安装感应器设备：根据安装说明将感应器设备安装在适当的位置- 连接设备：将主机设备与感应器设备进行连接6、功能使用说明该章节详细说明了“泰和安”报警产品的各项功能的使用方法，包括但不限于：- 报警触发：感应器设备检测到异常行为时触发报警，并发送通知至方式应用程序- 远程监控：通过方式应用程序实时监控所连接的设备- 远程操作：通过方式应用程序远程操作报警设备的设置和功能7、附件本文档附带以下附件，供用户参考：- 主机设备安装图解- 感应器设备安装说明- 遥控器设备功能快速参考8、法律名词及注释- 法律名词1：注释1- 法律名词2：注释2- 法律名词3：注释3。
