接地线的截面积选择

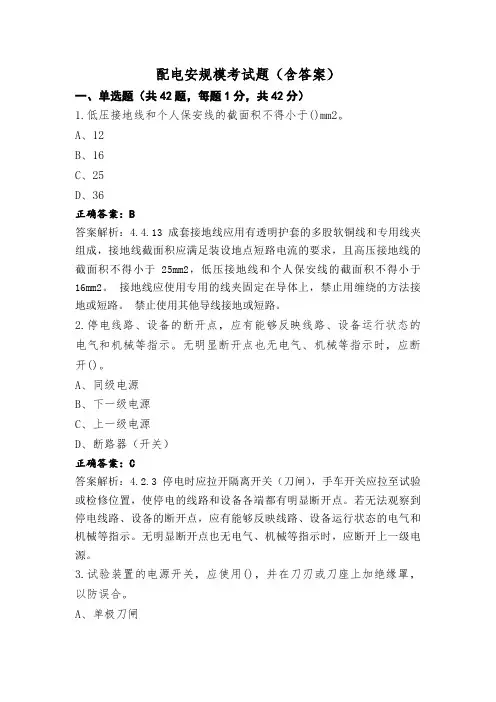

配电安规模考试题(含答案)
配电安规模考试题（含答案）一、单选题（共42题，每题1分，共42分）1.低压接地线和个人保安线的截面积不得小于()mm2。
A、12B、16C、25D、36正确答案：B答案解析：4.4.13 成套接地线应用有透明护套的多股软铜线和专用线夹组成，接地线截面积应满足装设地点短路电流的要求，且高压接地线的截面积不得小于25mm2，低压接地线和个人保安线的截面积不得小于16mm2。
接地线应使用专用的线夹固定在导体上，禁止用缠绕的方法接地或短路。
禁止使用其他导线接地或短路。
2.停电线路、设备的断开点，应有能够反映线路、设备运行状态的电气和机械等指示。
无明显断开点也无电气、机械等指示时，应断开()。
A、同级电源B、下一级电源C、上一级电源D、断路器（开关）正确答案：C答案解析：4.2.3 停电时应拉开隔离开关（刀闸），手车开关应拉至试验或检修位置，使停电的线路和设备各端都有明显断开点。
若无法观察到停电线路、设备的断开点，应有能够反映线路、设备运行状态的电气和机械等指示。
无明显断开点也无电气、机械等指示时，应断开上一级电源。
3.试验装置的电源开关，应使用()，并在刀刃或刀座上加绝缘罩，以防误合。
A、单极刀闸B、双极刀闸C、有过载保护的开关D、电动开关正确答案：B答案解析：11.2.4 试验装置的电源开关，应使用双极刀闸，并在刀刃或刀座上加绝缘罩，以防误合。
试验装置的低压回路中应有两个串联电源开关，并装设过载自动跳闸装置。
4.高处作业，除有关人员外，他人不得在工作地点的下面通行或逗留，工作地点下面应()。
A、有遮栏（围栏）或装设其他保护装置B、有遮栏C、有围栏D、装设其他保护装置正确答案：A答案解析：17.1.13 高处作业，除有关人员外，他人不得在工作地点的下面通行或逗留，工作地点下面应有遮栏（围栏）或装设其他保护装置。
若在格栅式的平台上工作，应采取有效隔离措施，如铺设木板等。
5.现场使用的机具、安全工器具应经()。
电缆桥架接地线的截面选择
电缆桥架接地线的截面选择电缆桥架的接地必须安全可靠。
要做到这一点，首先接地保护线的材质及截面积必须符合要求。
其次设置必须正确。
一、《建筑电气工程施工质量验收规范》(GB50303—2000)【以下简称《验收规范》】第12.1.1条对电缆桥架接地保护的施工质量要求作如下规定(国家强制性条文)：金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零（PEN）干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
此条款对非镀锌电缆桥架间连接板两端跨接铜芯接地线的最小允许截面4mm2作了规定，但许多工程技术人员对这4mm2有不同的理解。
多数工程是按4mm2或6mm2，一般都不超过10mm2进行选择，是否就已经满足了要求？要弄清这个问题，必须从配电系统PE线和联结线的区别进行分析。
二、配电系统PE线和等电位联结线的区别2.1、配电系统PE线是指一回路中用于设备接地的导线，它正常时不是带电导体，除微量泄漏电流外(三相回路中为三相泄漏电流的矢量和)，无故障时它不通过电流，只有在设备发生接地故障时，传送故障电流并带故障电压。
正常时PE线如带有若干安培的电流，说明线路存在接地故障或与中性线接错，需进行检查并予以改正，以消除隐患。
2.2、等电位联结线不是回路导体，它的作用只传导电位，使建筑物内外露可导电部分电位相等或接近，故障电流通过联结线返回电源的回路电抗远大于PE线，虽然它与PE线电路上并联，但分流极小，因此它的截面要求一般也比PE线小。
2.3、《验收规范》规定了金属电缆桥架接地保护线的最小截面，满足了机械强度的要求，但是否满足热稳定性的要求，未做定量分析。
施工图纸往往未对电缆桥架接地保护线的截面选择及连接方法做明确规定，许多工程施工技术人员也未分清配电系统PE线和等电位联结线的区别，选择足够截面的接地保护线。

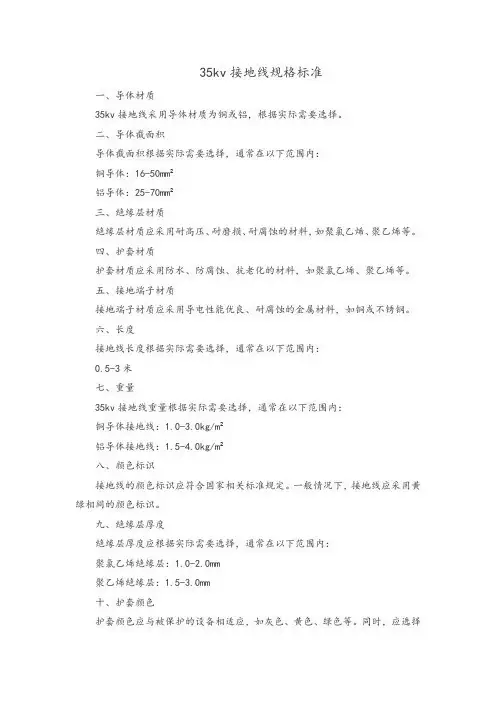

35kv接地线规格标准
35kv接地线规格标准一、导体材质35kv接地线采用导体材质为铜或铝，根据实际需要选择。
二、导体截面积导体截面积根据实际需要选择，通常在以下范围内：铜导体：16-50mm²铝导体：25-70mm²三、绝缘层材质绝缘层材质应采用耐高压、耐磨损、耐腐蚀的材料，如聚氯乙烯、聚乙烯等。
四、护套材质护套材质应采用防水、防腐蚀、抗老化的材料，如聚氯乙烯、聚乙烯等。
五、接地端子材质接地端子材质应采用导电性能优良、耐腐蚀的金属材料，如铜或不锈钢。
六、长度接地线长度根据实际需要选择，通常在以下范围内：0.5-3米七、重量35kv接地线重量根据实际需要选择，通常在以下范围内：铜导体接地线：1.0-3.0kg/m²铝导体接地线：1.5-4.0kg/m²八、颜色标识接地线的颜色标识应符合国家相关标准规定。
一般情况下，接地线应采用黄绿相间的颜色标识。
九、绝缘层厚度绝缘层厚度应根据实际需要选择，通常在以下范围内：聚氯乙烯绝缘层：1.0-2.0mm聚乙烯绝缘层：1.5-3.0mm十、护套颜色护套颜色应与被保护的设备相适应，如灰色、黄色、绿色等。
同时，应选择不易老化、防水、防腐蚀的护套材料。
十一、标识35kv接地线应具有明显的标识，包括产品名称、型号、电压等级、截面积、生产厂家等信息，以便于使用和管理。
标识应清晰、耐久，采用耐腐蚀、耐磨损的材料制作。
十二、质量保证35kv接地线应符合国家相关标准和质量保证要求，通过相应的检验和测试，确保其性能和质量符合使用要求。
同时，生产厂家应提供相应的质量保证文件和技术支持。
十三、包装运输35kv接地线在包装运输过程中应采取防震、防水、防潮等措施，避免损坏和变形。
同时，应按照国家相关规定进行包装标识和标贴。
十四、贮存35kv接地线应贮存在干燥、通风良好、无腐蚀性气体的环境中，避免受潮、变形和损坏。
同时，应按照产品说明书的要求进行贮存和维护。
十五、使用注意事项使用35kv接地线时应注意以下几点：1. 应根据实际需要选择合适的规格和型号，确保满足使用要求。

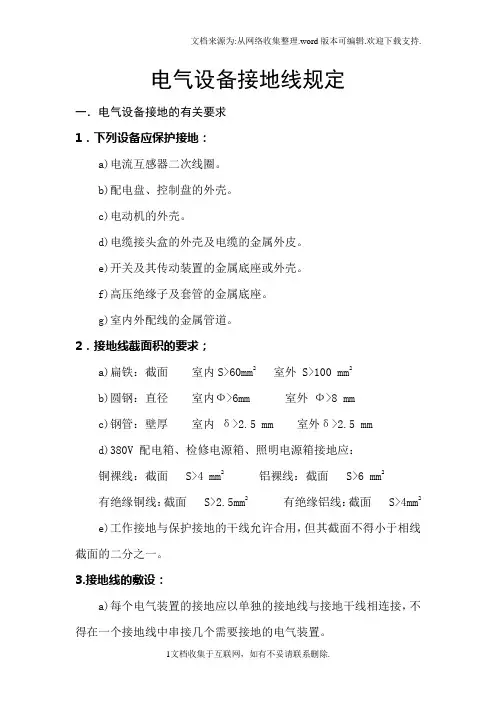

电气设备接地线规定
电气设备接地线规定一．电气设备接地的有关要求1．下列设备应保护接地：a)电流互感器二次线圈。
b)配电盘、控制盘的外壳。
c)电动机的外壳。
d)电缆接头盒的外壳及电缆的金属外皮。
e)开关及其传动装置的金属底座或外壳。
f)高压绝缘子及套管的金属底座。
g)室内外配线的金属管道。
2．接地线截面积的要求；a)扁铁：截面室内S>60mm2室外 S>100 mm2b)圆钢：直径室内Ф>6mm 室外Ф>8 mmc)钢管：壁厚室内δ>2.5 mm 室外δ>2.5 mmd)380V 配电箱、检修电源箱、照明电源箱接地应：铜裸线：截面 S>4 mm2铝裸线：截面 S>6 mm2有绝缘铜线：截面 S>2.5mm2 有绝缘铝线：截面 S>4mm2e)工作接地与保护接地的干线允许合用，但其截面不得小于相线截面的二分之一。
3.接地线的敷设：a)每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
b)接地线应按水平或垂直敷设，在直线段上不应有高低起伏及弯曲等情况。
c)接地线离地面距离宜为250--300mm 。
d)工作接地用黄绿相间的条纹涂在表面，保护接地应用黑色涂在表面上，设备中性线宜涂淡篮色标志。
e)设备接地螺丝应有代号为“〨”标示牌。
f)不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。
g)接地线不应作其他用途4.接地线的连接：a)地线焊接时；扁铁为其宽度的2倍。
圆钢为其直径的6倍。
圆钢与扁铁连接时，长度为圆钢的6倍。
b)铜、铝线用固定螺丝压接，不得缠绕连接。
采用扁铜软线作接地线时,要求长短适宜，并压接线鼻子与接地螺丝连接。
5.设备接地线可利用下列接地体接地，a)建筑物的金属结构（梁、柱等）及混凝土结构内部的钢筋。
b)与接地干线可靠连接的电缆管。
二．电动机接地的有关要求1.电动机接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用扁铜线作为接地线。
施工接地线的标准
施工接地线的标准一、接地材料接地线应采用符合国家标准的软质铜线，截面积应满足负荷要求，一般为16mm²-35mm²。
同时，应保证接地线无老化、断裂等现象，以确保其导电性能良好。
二、接地电阻接地电阻的大小是衡量接地线性能的重要指标。
根据相关规定，接地电阻应不大于4欧姆。
在施工完成后，应对接地电阻进行测量，确保其满足要求。
三、接地方式根据施工现场的实际情况，选择合适的接地方式。
常见的接地方式有：自然接地、人工接地等。
在选择接地方式时，应充分考虑地质、环境等因素，以确保接地效果良好。
四、连接方式接地线的连接方式应采用可靠的焊接或螺栓连接，确保连接处接触良好、导电性能良好。
同时，在连接过程中，应做好防腐措施，以延长接地线的使用寿命。
五、标识与记录在施工过程中，应对接地线的规格、型号、长度等信息进行详细记录。
同时，在接地线上应标识明显的安全标识，以提高安全性。
在施工完成后，应将相关信息整理成档案，以便日后管理和维护。
六、维护与检测定期对接地线进行检查和维护，确保其完好无损、导电性能良好。
在检查过程中，如发现接地线存在老化、断裂等现象，应及时进行更换或修复。
同时，应定期测量接地电阻，确保其满足要求。
七、安全措施在施工过程中，应采取必要的安全措施，如设置警示标识、穿戴防护用品等。
同时，应确保施工人员的操作熟练、规范，以防止意外事故的发生。
八、施工规范在施工过程中，应遵守相关的施工规范和标准。
在选择接地材料和连接方式时，应考虑到安全、环保等方面的因素。
同时，应确保施工质量和进度满足要求。
在施工过程中，如遇到问题应及时采取措施解决，以确保工程顺利进行。

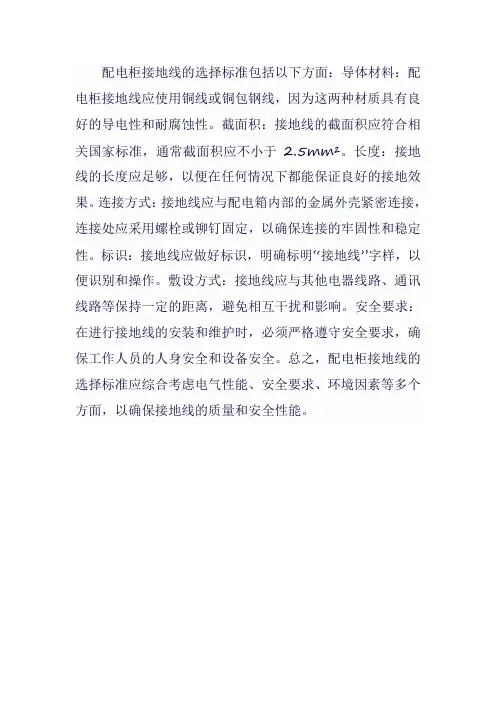

配电柜接地线选择标准
配电柜接地线的选择标准包括以下方面：导体材料：配电柜接地线应使用铜线或铜包钢线，因为这两种材质具有良好的导电性和耐腐蚀性。
截面积：接地线的截面积应符合相关国家标准，通常截面积应不小于 2.5mm²。
长度：接地线的长度应足够，以便在任何情况下都能保证良好的接地效果。
连接方式：接地线应与配电箱内部的金属外壳紧密连接，连接处应采用螺栓或铆钉固定，以确保连接的牢固性和稳定性。
标识：接地线应做好标识，明确标明“接地线”字样，以便识别和操作。
敷设方式：接地线应与其他电器线路、通讯线路等保持一定的距离，避免相互干扰和影响。
安全要求：在进行接地线的安装和维护时，必须严格遵守安全要求，确保工作人员的人身安全和设备安全。
总之，配电柜接地线的选择标准应综合考虑电气性能、安全要求、环境因素等多个方面，以确保接地线的质量和安全性能。
防雷接地装置参数(3篇)
第1篇一、引言防雷接地装置是保障建筑物、设备、系统及人员安全的重要设施。
它通过将雷击产生的电荷迅速导入大地，避免电荷在建筑物或设备内部积累，从而降低雷击造成的损害。
本文将详细介绍防雷接地装置的参数及其重要性。
二、防雷接地装置参数1. 接地电阻接地电阻是衡量防雷接地装置性能的重要参数，它表示接地体与大地之间的电阻。
接地电阻越小，防雷效果越好。
以下是接地电阻的相关参数：（1）接地电阻值：根据国家标准GB 50057-2010《建筑物防雷设计规范》，建筑物防雷接地电阻值应符合以下要求：- 第一类防雷建筑物：≤10Ω；- 第二类防雷建筑物：≤30Ω；- 第三类防雷建筑物：≤50Ω。
（2）接地电阻测试方法：常用的接地电阻测试方法有电阻法、电压法、电流法等。
其中，电阻法是最常用的一种方法。
2. 接地线截面积接地线截面积是指接地线横截面的面积，其大小直接影响到接地线的导电性能。
接地线截面积越大，导电性能越好。
以下是接地线截面积的相关参数：（1）接地线截面积标准：根据国家标准GB 50057-2010，接地线截面积应符合以下要求：- 第一类防雷建筑物：≥100mm²；- 第二类防雷建筑物：≥50mm²；- 第三类防雷建筑物：≥25mm²。
（2）接地线截面积选择：在实际工程中，应根据接地电阻、接地线长度、土壤电阻率等因素综合确定接地线截面积。
3. 接地体长度和深度接地体长度和深度是影响接地效果的关键因素。
以下是接地体长度和深度的相关参数：（1）接地体长度：接地体长度应大于雷击点的距离，一般要求接地体长度为雷击点距离的1.5倍。
（2）接地体深度：接地体深度应根据土壤电阻率确定，一般要求接地体深度为0.5m～1.0m。
4. 接地体间距接地体间距是指多个接地体之间的距离，其大小直接影响到接地体的接地效果。
以下是接地体间距的相关参数：（1）接地体间距标准：根据国家标准GB 50057-2010，接地体间距应符合以下要求：- 第一类防雷建筑物：≤5m；- 第二类防雷建筑物：≤10m；- 第三类防雷建筑物：≤20m。
接地线平方选择标准是什么
接地线平方选择标准是什么
一、接地线平方选择标准是什么
1、若火线截面积不大于16平方时，地线截面积通常要等于火线截面积。
2、若火线的截面积在16平方和35平方之间时，地线的截面积可为16平方。
3、若火线截面积超过35平方时，地线截面积可为火线截面积的一半。
二、接地线有什么作用
1、地线可以起到保护家用电器的作用，如果线路或电器发生漏电时，漏电电流会通过电器插头快速流进插座电线插孔里，这样漏电保护器会检测到漏电现象，然后通过跳闸保护家里电器和线路。
2、接地线是连接装备外壳，一旦出现漏电情况发生后，可以通过接地线传到大地，避免造成触电。
3、接地线能够避免绝缘损坏，伤害到人体而设置的保护装置。
它有两种方式：接零、接地，按照相关规定，只要采用的系统是三相四线供电，都需要采用接零的方式。
4、接地线是为了避免雷电而设置的接地保护装置，防雷装置用的较多的是避雷器跟避雷针。
避雷器在雷雨季节快来临前，必须进行检验，防止失效了。
避雷针通过建筑物或铁塔钢筋入地，避雷器则是通过专用地线入地的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线的截面积选择
1. 输配电系统的工作接地线，10kV避雷器的接地支线一采用多股铜芯或铝芯绝缘导线；一般接地线即可用铜芯或铝芯绝缘导线或裸线，也可用扁钢、圆钢或镀锌铁丝绞线，截面积不应小于16mm2；用作避雷针或避雷线的接地线，其截面积不应小于25 mm2；接地干线一般使用扁钢（截面积不小于4mm×12mm）或圆钢（直径不小于6mm）。
配电变压器低压侧中性点的接地支线，硬是用裸铜绞线截面积不小于35 mm2；容量在100kV·A以下的变压器，其中性点接地支线可采用截面积为25 mm2的裸铜绞线。
避雷器接地干线一般是与变压器接地干线供用。
变压器外壳保护接地用的接地线材质和规格见下表
2.电气设备金属外壳的保护接地线。
金属外壳的保护接地支线的材质和规格见表。
注：表中所列最小截面积的接地线不能满足安全载流量的要求时，接地支线可按相应电源相线截面积的1/3选用，接地干线可按相应电源截面积的1/2选用。
埋于地下的接地线不得采用铝线；移动式电气设备的接地支线必须采用铜芯绝缘软线，不允许采用单股铜线，也不允许采用铝芯绝缘线，更不得采用裸导线。
