电磁阀流量特性
电磁阀简介和阀门流量性能简介
4. 臭氧发生器上使用的电磁阀
SMO发生器氧气气路上在罐体入口前有一个电磁阀 除正常启闭外，在罐体压力蓄积阶段，利用先导阀反复 快速启闭使压力缓慢上升，防止气流冲击流量计。
8
5.不同阀门流量特性
由于结构不同，相同公称口径、类型不同的阀门可能有 差异巨大的流通能力。
工程上用Kv或Kvs值表示阀门的流通能力，Kv值越大说明 流体越容易通过阀门。
3
2. 电磁阀的动作原理
按动作原理分为直动式、先导式和反冲式3种。
• 直动式 电磁力直接驱动阀芯，介质压力不作为动力。 阀前后不需要压力差。 最常用。
+
-
+
-
4
• 先导式 电磁力驱动先导阀芯，使主阀芯上部空间与阀出口连 通，阀芯上部空间压力下降，主阀芯下部空间压力高 于上部，主阀芯在上下压差作用下打开。 阀前后必须有压力差，否则主阀芯无法打开。
10 × Q Kv =
∆������/������ 其中 Q - 实测流量(m³/h) Δp - 阀前后压差(kPa) ρ – 流体密度(g/cm³)
可见，当流量和阀前压力一定时，Kv值越大的阀门产生 的压损越小；当阀前后压力一定时，Kv值大的阀门能通 过更大流量；Kv值小的阀门更容易精确控制流量
9
+
-
5
• 反冲式 在电磁力、反冲作用力和压差共同作用下打开阀芯。 高温高压和高可靠性自控管路中应用较多。
6
3. 电磁阀的分类
• 按线圈布置：单动作和双动作 一般单动作电磁阀靠电磁铁断电后弹簧推动阀芯复 位，双动作电磁阀靠相反方向的另一个电磁铁驱动阀 芯复位。
• 按阀芯形式：膜片式和活塞式 膜片采用橡胶材质，活塞可用多种材质。
电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

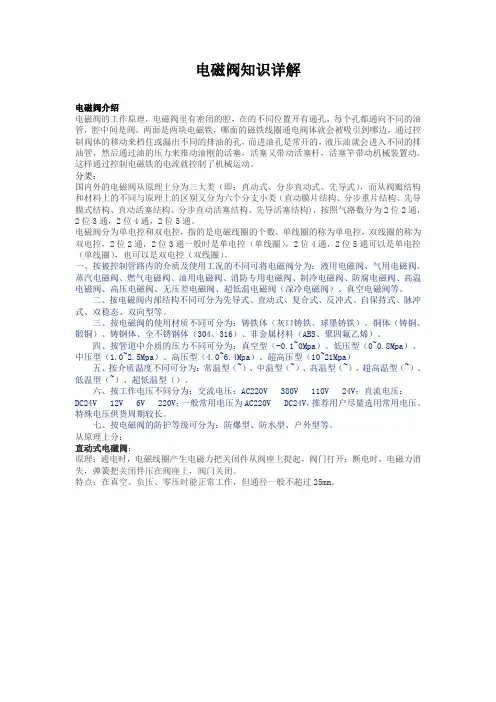

电磁阀知识详解
电磁阀知识详解电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。
电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。
一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。
四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。
电磁阀原理及选型
电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。
2.2分步直动膜片结构。
2.3先导膜片结构。
2.4直动活塞结构。
2.5分步直动活塞结构。
2.6先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
(整理)电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

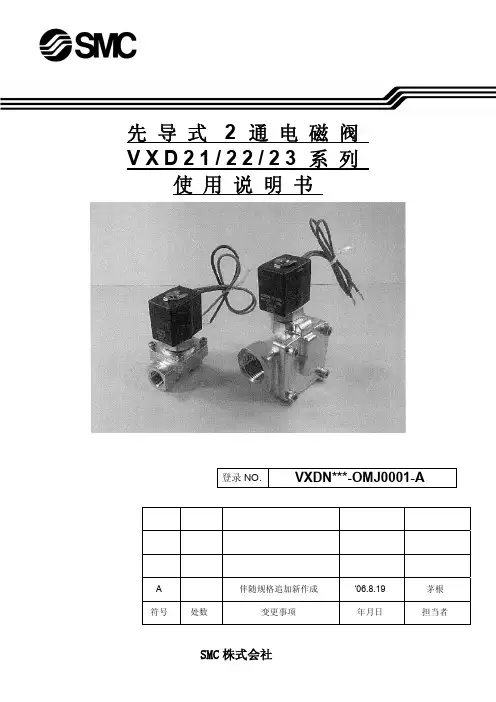

SMC VXD21 22 23 系列 先导式 2 通电磁阀 说明书
