【CN209781705U】一种低温截止阀【专利】
【CN209557765U】一种低温阀门手柄防冻保护罩【专利】

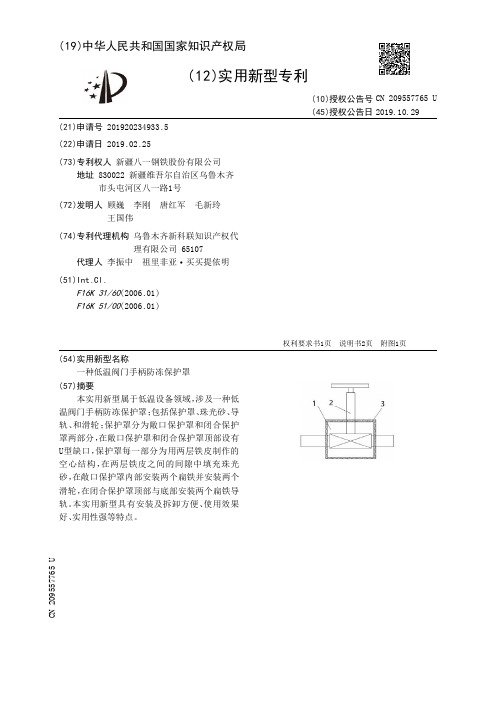

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920234933.5(22)申请日 2019.02.25(73)专利权人 新疆八一钢铁股份有限公司地址 830022 新疆维吾尔自治区乌鲁木齐市头屯河区八一路1号(72)发明人 顾巍 李刚 唐红军 毛新玲 王国伟 (74)专利代理机构 乌鲁木齐新科联知识产权代理有限公司 65107代理人 李振中 祖里非亚·买买提依明(51)Int.Cl.F16K 31/60(2006.01)F16K 51/00(2006.01)(54)实用新型名称一种低温阀门手柄防冻保护罩(57)摘要本实用新型属于低温设备领域，涉及一种低温阀门手柄防冻保护罩；包括保护罩、珠光砂、导轨、和滑轮；保护罩分为敞口保护罩和闭合保护罩两部分，在敞口保护罩和闭合保护罩顶部设有U型缺口，保护罩每一部分为用两层铁皮制作的空心结构，在两层铁皮之间的间隙中填充珠光砂，在敞口保护罩内部安装两个扁铁并安装两个滑轮，在闭合保护罩顶部与底部安装两个扁铁导轨。
本实用新型具有安装及拆卸方便、使用效果好、实用性强等特点。
权利要求书1页 说明书2页 附图1页CN 209557765 U 2019.10.29C N 209557765U权 利 要 求 书1/1页CN 209557765 U1.一种低温阀门手柄防冻保护罩，包括保护罩、珠光砂、导轨、和滑轮；其特征是：保护罩（1）分为敞口保护罩（4）和闭合保护罩（5）两部分，在敞口保护罩（4）和闭合保护罩（5）顶部设有U型缺口，保护罩（1）每一部分为用两层铁皮制作的空心结构，在两层铁皮之间的间隙中填充珠光砂（3），在敞口保护罩（4）内部安装两个扁铁并安装两个滑轮（7），在闭合保护罩（5）顶部与底部安装两个扁铁导轨（6）。
2。
一种截止阀[实用新型专利]
![一种截止阀[实用新型专利]](https://img.taocdn.com/s3/m/72b44f03e009581b6ad9ebd8.png)
专利名称：一种截止阀
专利类型：实用新型专利
发明人：张小鸣
申请号：CN201822151635.8申请日：20181221
公开号：CN209164616U
公开日：
20190726
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种截止阀，属于阀门技术领域。
它解决了现有的截止阀阀芯和限流孔配合容易渗漏、使用寿命短的问题。
本截止阀包括具有进水通道和出水通道的阀体，阀体内设置有使进水通道和出水通道连通的通水孔，阀体内设置有阀杆，阀杆的下端可拆卸连接有堵头且该堵头和阀体之间设置有通过堵头与阀体抵靠密封配合使通水孔关闭的密封结构，堵头和阀杆之间设置有当堵头与阀体抵靠密封时能增加堵头与阀体之间抵靠作用力的增压装置。
本实用新型结构简单，堵头和阀杆之间设置增压装置，阀芯和阀体密封配合时，具有增压作用，在长时间使用时即使阀芯稍微磨损也不会使阀体和阀芯之间渗漏，使用寿命长。
申请人：玉环县永红阀门有限公司
地址：317600 浙江省台州市玉环市玉城街道石井
国籍：CN
更多信息请下载全文后查看。

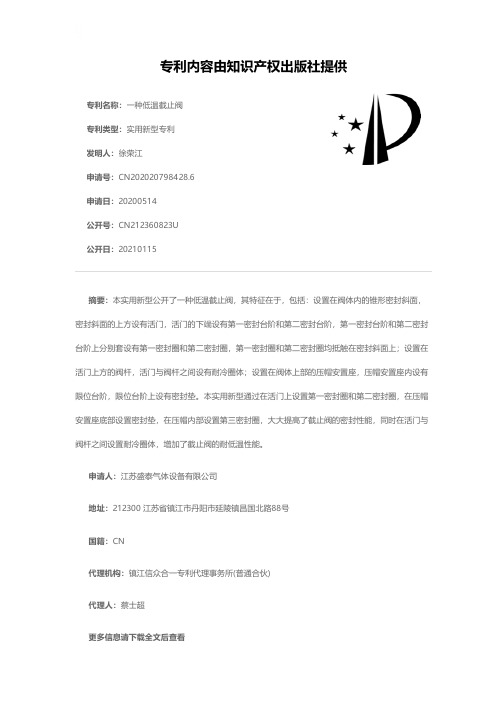

一种低温截止阀[实用新型专利]
![一种低温截止阀[实用新型专利]](https://img.taocdn.com/s3/m/735d9404f8c75fbfc67db229.png)
专利名称：一种低温截止阀专利类型：实用新型专利
发明人：徐荣江
申请号：CN202020798428.6申请日：20200514
公开号：CN212360823U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种低温截止阀，其特征在于，包括：设置在阀体内的锥形密封斜面，密封斜面的上方设有活门，活门的下端设有第一密封台阶和第二密封台阶，第一密封台阶和第二密封台阶上分别套设有第一密封圈和第二密封圈，第一密封圈和第二密封圈均抵触在密封斜面上；设置在活门上方的阀杆，活门与阀杆之间设有耐冷圈体；设置在阀体上部的压帽安置座，压帽安置座内设有限位台阶，限位台阶上设有密封垫。
本实用新型通过在活门上设置第一密封圈和第二密封圈，在压帽安置座底部设置密封垫，在压帽内部设置第三密封圈，大大提高了截止阀的密封性能，同时在活门与阀杆之间设置耐冷圈体，增加了截止阀的耐低温性能。
申请人：江苏盛泰气体设备有限公司
地址：212300 江苏省镇江市丹阳市延陵镇昌国北路88号
国籍：CN
代理机构：镇江信众合一专利代理事务所(普通合伙)
代理人：蔡士超
更多信息请下载全文后查看。
低温截止阀[实用新型专利]
![低温截止阀[实用新型专利]](https://img.taocdn.com/s3/m/24c72a89ddccda38366bafc8.png)
专利名称：低温截止阀
专利类型：实用新型专利
发明人：周晓来
申请号：CN201320308059.8申请日：20130530
公开号：CN203363301U
公开日：
20131225
专利内容由知识产权出版社提供
摘要：本实用新型涉及阀门领域，尤其涉及一种低温截止阀。
本实用新型的目的是：提供一种低温截止阀，可以解决现有低温截止阀的螺纹之间出现干摩擦、并且容易出现卡死和启闭扭矩过大的技术问题。
为了解决上述技术问题，本实用新型提供一种低温截止阀，包括活门和压帽，所述活门与所述压帽接触形成摩擦副，通过所述摩擦副旋转实现活门启闭，所述摩擦副上涂覆塑料涂层，所述塑料涂层在-196℃的温度下不会发生物理性质的转变。
相对于现有技术，本实用新型有如下优点：活门与压帽形成的摩擦副上涂覆塑料涂层，避免螺纹直接接触，减少干摩擦，摩擦副使用寿命显著提高，并且启闭扭矩下降。
申请人：宁波富华阀门有限公司
地址：315464 浙江省宁波市余姚市黄家埠镇五车堰村
国籍：CN
更多信息请下载全文后查看。

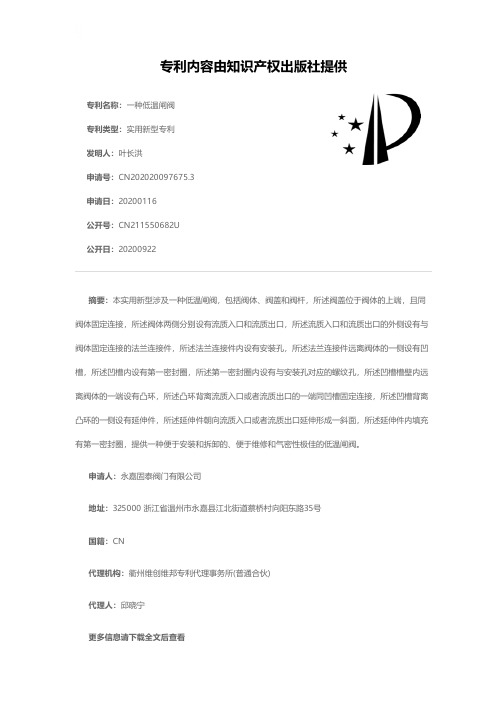

一种低温闸阀[实用新型专利]
![一种低温闸阀[实用新型专利]](https://img.taocdn.com/s3/m/6dc864e4f12d2af90342e624.png)
专利名称：一种低温闸阀
专利类型：实用新型专利
发明人：叶长洪
申请号：CN202020097675.3申请日：20200116
公开号：CN211550682U
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种低温闸阀，包括阀体、阀盖和阀杆，所述阀盖位于阀体的上端，且同阀体固定连接，所述阀体两侧分别设有流质入口和流质出口，所述流质入口和流质出口的外侧设有与阀体固定连接的法兰连接件，所述法兰连接件内设有安装孔，所述法兰连接件远离阀体的一侧设有凹槽，所述凹槽内设有第一密封圈，所述第一密封圈内设有与安装孔对应的螺纹孔，所述凹槽槽壁内远离阀体的一端设有凸环，所述凸环背离流质入口或者流质出口的一端同凹槽固定连接，所述凹槽背离凸环的一侧设有延伸件，所述延伸件朝向流质入口或者流质出口延伸形成一斜面，所述延伸件内填充有第一密封圈，提供一种便于安装和拆卸的、便于维修和气密性极佳的低温闸阀。
申请人：永嘉固泰阀门有限公司
地址：325000 浙江省温州市永嘉县江北街道蔡桥村向阳东路35号
国籍：CN
代理机构：衢州维创维邦专利代理事务所(普通合伙)
代理人：邱晓宁
更多信息请下载全文后查看。

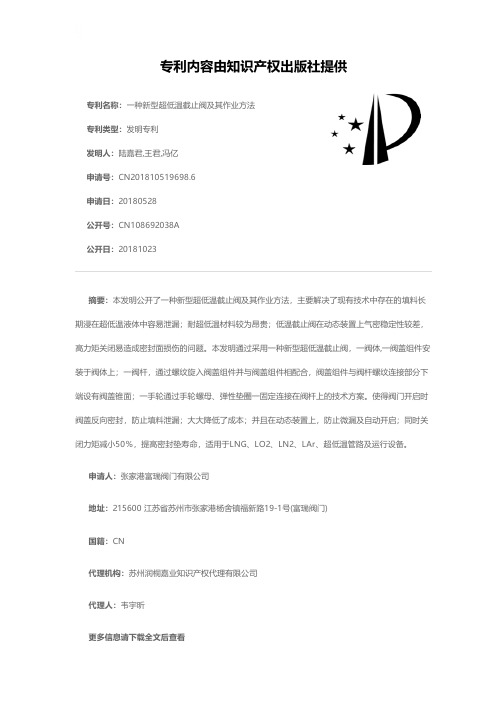

一种新型超低温截止阀及其作业方法[发明专利]
![一种新型超低温截止阀及其作业方法[发明专利]](https://img.taocdn.com/s3/m/e47c65e47cd184254a353550.png)
专利名称：一种新型超低温截止阀及其作业方法专利类型：发明专利
发明人：陆嘉君,王君,冯亿
申请号：CN201810519698.6
申请日：20180528
公开号：CN108692038A
公开日：
20181023
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型超低温截止阀及其作业方法，主要解决了现有技术中存在的填料长期浸在超低温液体中容易泄漏；耐超低温材料较为昂贵；低温截止阀在动态装置上气密稳定性较差，高力矩关闭易造成密封面损伤的问题。
本发明通过采用一种新型超低温截止阀，一阀体,一阀盖组件安装于阀体上；一阀杆，通过螺纹旋入阀盖组件并与阀盖组件相配合，阀盖组件与阀杆螺纹连接部分下端设有阀盖锥面；一手轮通过手轮螺母、弹性垫圈一固定连接在阀杆上的技术方案。
使得阀门开启时阀盖反向密封，防止填料泄漏；大大降低了成本；并且在动态装置上，防止微漏及自动开启；同时关闭力矩减小50％，提高密封垫寿命，适用于LNG、LO2、LN2、LAr、超低温管路及运行设备。
申请人：张家港富瑞阀门有限公司
地址：215600 江苏省苏州市张家港杨舍镇福新路19-1号(富瑞阀门)
国籍：CN
代理机构：苏州润桐嘉业知识产权代理有限公司
代理人：韦宇昕
更多信息请下载全文后查看。
一种超低温波纹管截止阀
专利名称：一种超低温波纹管截止阀专利类型：实用新型专利
发明人：张尔博,陈勇,曹高志,彭宇林申请号：CN202122078602.7
申请日：20210831
公开号：CN215806711U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超低温波纹管截止阀，涉及截止阀技术领域，包括低温波纹管截止阀体，所述低温波纹管截止阀体顶部固定安装有阀座，且阀座内固定安装有阀杆，所述阀杆的顶部固定连接有限位板，所述阀杆的正面开设有校准通口，所述阀杆的左右两侧均开设有定位槽。
本实用新型在使用过程中，通过使用者推动传动环或校准栓使其带动阀杆进行转动从而实现控制阀杆的开启闭合与流量调整，且当使用者在操作完成后仅需拉动校准栓使其脱离定位槽后对传动环进行推动使定位臂完全脱离定位槽便能完成操作结构的拆卸工作，并以此避免了外部人员造成误操作产生低温液体或气体意外流通的情况，当使用者进行安装时仅需反向操作能完成且操作十分便捷。
申请人：凯瑞特阀业有限公司
地址：325000 浙江省温州市瑞安市南滨街道高新技术产业园区
国籍：CN
代理机构：温州瓯越专利代理有限公司
代理人：章乐文
更多信息请下载全文后查看。
【CN209818880U】一种可以调整阀杆长度的低温长轴截止阀【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460646.6(22)申请日 2019.04.08(73)专利权人 简阳市中原低温设备配套有限公司地址 610000 四川省成都市简阳市十里坝工业园区(72)发明人 王莹 曾伟 胡琴荣 (51)Int.Cl.F16K 31/60(2006.01)F16K 51/00(2006.01)(54)实用新型名称一种可以调整阀杆长度的低温长轴截止阀(57)摘要本实用新型公开了一种可以调整阀杆长度的低温长轴截止阀，包括阀体，阀体上转动安装有阀杆，所述阀体的顶部固定安装有固定管，阀杆转动安装在固定管内，固定管的顶部固定安装有阀杆螺母，阀杆螺母与固定管相连通，所述阀杆的顶部开设有连接槽，连接槽内滑动安装有调节管，调节管的顶端焊接有手轮，调节管的外侧开设有多个外环槽，所述阀杆螺母的顶部开设有两个第一凹槽，两个第一凹槽内均转动安装有卡杆，两个卡杆均活动安装在外环槽内。
本实用新型结构简单，使用方便，该低温长轴截止阀既可以调节阀杆的使用长度，还能固定手轮在不使用时的位置，使低温长轴截止阀的使用范围更广，且不容易发生阀体误开。
权利要求书1页 说明书3页 附图4页CN 209818880 U 2019.12.20C N 209818880U权 利 要 求 书1/1页CN 209818880 U1.一种可以调整阀杆长度的低温长轴截止阀，包括阀体(1)，阀体(1)上转动安装有阀杆(4)，其特征在于，所述阀体(1)的顶部固定安装有固定管(2)，阀杆(4)转动安装在固定管(2)内，固定管(2)的顶部固定安装有阀杆螺母(3)，阀杆螺母(3)与固定管(2)相连通，所述阀杆(4)的顶部开设有连接槽(5)，连接槽(5)内滑动安装有调节管(6)，调节管(6)的顶端焊接有手轮(7)，调节管(6)的外侧开设有多个外环槽(8)，所述阀杆螺母(3)的顶部开设有两个第一凹槽(9)，两个第一凹槽(9)内均转动安装有卡杆(10)，两个卡杆(10)均活动安装在外环槽(8)内，两个卡杆(10)的一侧均焊接有第一固定块(11)，第一固定块(11)的一侧转动安装有连接杆(12)，阀杆螺母(3)的顶部开设有两个第二凹槽(13)，两个第二凹槽(13)内均滑动安装有第二固定块(14)，两个连接杆(12)的一端转动安装在对应的两个第二固定块(14)上，第二固定块(14)的一侧开设有滑孔，滑孔内滑动安装有滑杆，滑杆的两端分别焊接在第二凹槽(13)的两侧内壁上，滑杆上套设有第一压簧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920611621.1
(22)申请日 2019.04.30
(73)专利权人 斯耐特（湖北）工业制造有限公司
地址 448124 湖北省荆门市高新区.掇刀区
兴隆工业园
(72)发明人 卓文清 谢建中 王水好 王新旺
(74)专利代理机构 荆门市首创专利事务所
42107
代理人 裴作平
(51)Int.Cl.
F16K 1/32(2006.01)
F16K 27/02(2006.01)
F16K 49/00(2006.01)
F16L 19/02(2006.01)
F16L 59/065(2006.01)
(54)实用新型名称
一种低温截止阀
(57)摘要
一种低温截止阀，它包括阀体(1)、阀杆(2)、
上密封座(3)和阀瓣(4)，阀体(1)内设有阀座，它
还有绝热夹套(5)，阀体(1)进口端和出口端的内
壁上分别开有凹弧面密封槽(6)，阀体(1)进口端
和出口端的外壁上分别设有外螺纹(8)，绝热夹
套(5)上设有真空阀(12)，绝热夹套(5)密封安装
在阀体(1)上，绝热夹套(5)的内壁与阀体(1)的
外壁之间形成真空保温区域，真空保温区域内填
充有多孔绝热材料层(7)；优点是：绝热和密封性
能好，防止截止阀内介质出现气化，
使用寿命长。
权利要求书1页 说明书2页 附图2页CN 209781705 U 2019.12.13
C N 209781705
U
权 利 要 求 书1/1页CN 209781705 U
1.一种低温截止阀，它包括阀体(1)、阀杆(2)、上密封座(3)和阀瓣(4)，阀体(1)内设有阀座，其特征在于它还有绝热夹套(5)，阀体(1)进口端和出口端的内壁上分别开有凹弧面密封槽(6)，阀体(1)进口端和出口端的外壁上分别设有外螺纹(8)，绝热夹套(5)上设有真空阀(12)，绝热夹套(5)密封安装在阀体(1)上，绝热夹套(5)的内壁与阀体(1)的外壁之间形成真空保温区域，真空保温区域内填充有多孔绝热材料层(7)。
2.根据权利要求1所述的一种低温截止阀，其特征在于多孔绝热材料层(7)为多孔陶瓷颗粒制成。
3.根据权利要求1所述的一种低温截止阀，其特征在于绝热夹套(5)由不锈钢材料制成。
4.根据权利要求1所述的一种低温截止阀，其特征在于绝热夹套(5)还可以是循环冷却装置，循环冷却装置包括环形进气管道(9)、环形出气管道(10)和一组冷却包覆管道(11)，环形进气管道(9)上设有冷气进口，环形出气管道(10)上设有冷气出口，环形进气管道(9)安装在阀体(1)的进口端外壁上，环形出气管道(10)安装在阀体(1)的出口端外壁上，一组冷却包覆管道(11)环形均布包覆在阀体(1)上，环形进气管道(9)通过一组冷却包覆管道(11)与环形出气管道(10)相连通。
5.根据权利要求4所述的一种低温截止阀，其特征在于冷气进口和冷气出口上分别设有快装接头。
2。
