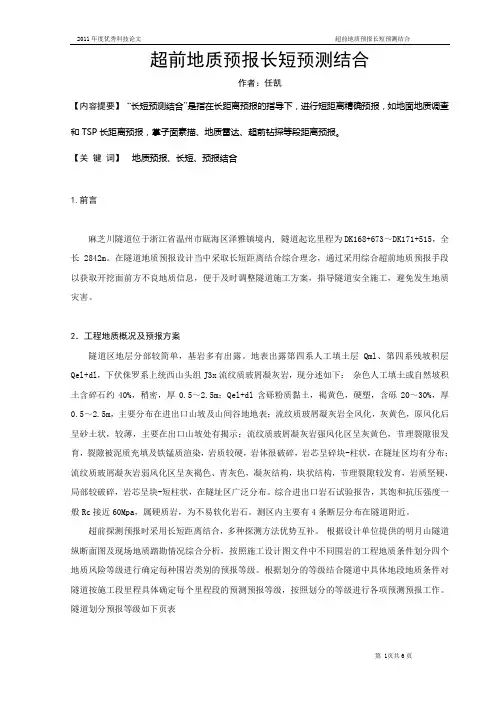

超前地质预报长短预测结合
超前地质预报长短预测结合作者：任凯【内容提要】“长短预测结合”是指在长距离预报的指导下，进行短距离精确预报，如地面地质调查和TSP长距离预报，掌子面素描、地质雷达、超前钻探等段距离预报。
【关键词】地质预报、长短、预报结合1.前言麻芝川隧道位于浙江省温州市瓯海区泽雅镇境内, 隧道起讫里程为DK168+673～DK171+515，全长2842m。
在隧道地质预报设计当中采取长短距离结合综合理念，通过采用综合超前地质预报手段以获取开挖面前方不良地质信息，便于及时调整隧道施工方案，指导隧道安全施工，避免发生地质灾害。
2．工程地质概况及预报方案隧道区地层分部较简单，基岩多有出露。
地表出露第四系人工填土层Qml、第四系残坡积层Qel+dl，下伏侏罗系上统西山头组J3x流纹质玻屑凝灰岩，现分述如下：杂色人工填土或自然坡积土含碎石约40%，稍密，厚0.5～2.5m；Qel+dl含砾粉质黏土，褐黄色，硬塑，含砾20～30%，厚0.5～2.5m，主要分布在进出口山坡及山间谷地地表；流纹质玻屑凝灰岩全风化，灰黄色，原风化后呈砂土状，较薄，主要在出口山坡处有揭示；流纹质玻屑凝灰岩强风化区呈灰黄色，节理裂隙很发育，裂隙被泥质充填及铁锰质渲染，岩质较硬，岩体很破碎，岩芯呈碎块-柱状，在隧址区均有分布；流纹质玻屑凝灰岩弱风化区呈灰褐色、青灰色，凝灰结构，块状结构，节理裂隙较发育，岩质坚硬，局部较破碎，岩芯呈块-短柱状，在隧址区广泛分布。
综合进出口岩石试验报告，其饱和抗压强度一般Rc接近60Mpa，属硬质岩，为不易软化岩石。
测区内主要有4条断层分布在隧道附近。
超前探测预报时采用长短距离结合，多种探测方法优势互补。
根据设计单位提供的明月山隧道纵断面图及现场地质踏勘情况综合分析，按照施工设计图文件中不同围岩的工程地质条件划分四个地质风险等级进行确定每种围岩类别的预报等级。
根据划分的等级结合隧道中具体地段地质条件对隧道按施工段里程具体确定每个里程段的预测预报等级，按照划分的等级进行各项预测预报工作。
TGP206隧道地质超前预报系统简介
TGP206隧道地质超前预报系统简介▲用途：TGP206隧道地质预报系统能在中等硬度级别的隧道围岩中对掌子面前方150~200米范围内的岩性变化、断层、破碎带、岩溶发育带以及它们的产状、规模和前方岩层的含水特性作出预测预报，并能计算出上述范围内的纵波、横波速度、波速比，泊松比，相应岩体的动弹模量和剪切模量等岩石力学参数。
▲特点：TGP206 隧道地质预报系统在中等硬度级别的围岩中预报距离为200 m 。
对掌子面前方150~ 200 m 范围内的岩性变化、断层、破碎带、岩溶发育带以及它们的产状、规模和前方岩层的含水特性作出预测预报，并能计算出上述范围内的纵波、横波速度、波速比，泊松比，相应岩体的动弹模量和剪切模量等岩石力学参数。
TGP206 仪器动态范围大，通过改变偏移距离和激发能量即可实现增加预报距离。
其性能提高突出表现在高分辨能力的增强，即对隧道围岩病害地质体的判释能力的提高。
▲技术指标：一技术参数1 三分量输入通道数：2个2 双模数转换（A/D）20＋bit3 采样率：50微秒100微秒150微秒200微秒4 频带宽度；10Hz-5000Hz5 动态范围大，信噪比高6 超长采样记录功能，采样点数：1024 2048 4096 8192 163847 电源：DC12V二处理系统为TGPWIN2.0三现场采集方式：1 激发方式：小药量爆炸震源，激发孔数一般为16-24点2 接收方式：在隧道左右洞壁对称布置两个接收孔点。
▲配置：TGP206隧道地质预报系统由四大部分组成，它们分别是：（一）TGP206隧道地质预报检测仪主机壹台。
全密封TFT液晶强背光显示，存储单元30G，防水、防尘、防震。
（二）高灵敏度三分量速度型检波仪两支，及安装配套的工具和器材。
如专用电缆、起爆触发电缆及线盘架、检波器和耦合剂专用推进杆、其他备品备件、专用防水防震工程塑料箱等（三）地质预报数据处理设备。
（四）TGPWIN隧道地震波处理分析软件包，具备预报病害地质体空间定位的功能，包括：三分量隧道地震波采集模块、定向位置定位模块、均衡增益频谱分析滤波模块、干扰波滤除模块、速度分析模块、地震回波能量提取模块、地震回波相关偏移模块、报告图文编辑模块▲备注：TGP206的优越性体现在下述七个方面：（一）TGP206是集放大、转换、采集、存储、控制为一体的全密封防水防震的物探设备，优于TSP203放大、转换在主机，存储、控制在笔记本电脑的分体组合结构，TGP206更适合在恶劣的外部环境中使用。

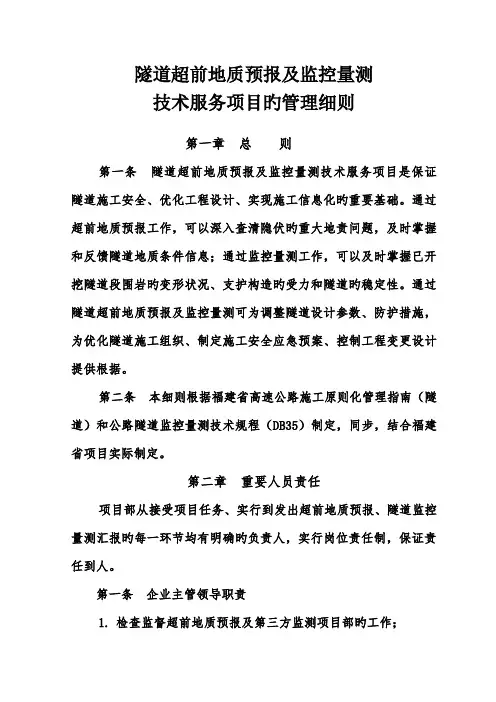

隧道超前地质预报及监控量测技术服务项目的管理细则
隧道超前地质预报及监控量测技术服务项目旳管理细则第一章总则第一条隧道超前地质预报及监控量测技术服务项目是保证隧道施工安全、优化工程设计、实现施工信息化旳重要基础。
通过超前地质预报工作，可以深入查清隐伏旳重大地责问题，及时掌握和反馈隧道地质条件信息；通过监控量测工作，可以及时掌握已开挖隧道段围岩旳变形状况、支护构造旳受力和隧道旳稳定性。
通过隧道超前地质预报及监控量测可为调整隧道设计参数、防护措施，为优化隧道施工组织、制定施工安全应急预案、控制工程变更设计提供根据。
第二条本细则根据福建省高速公路施工原则化管理指南（隧道）和公路隧道监控量测技术规程（DB35）制定，同步，结合福建省项目实际制定。
第二章重要人员责任项目部从接受项目任务、实行到发出超前地质预报、隧道监控量测汇报旳每一环节均有明确旳负责人，实行岗位责任制，保证责任到人。
第一条企业主管领导职责1.检查监督超前地质预报及第三方监测项目部旳工作；2.负责从全局方面协调参建各方旳关系；3.协调企业内资源，保障各项目部工作旳正常开展；4.对重大问题作出决策；5.协调与业主旳关系。
第二条项目技术负责人岗位职责1.现场工作第一负责人，负责主持项目部旳现场所有工作；2.负责项目部内部人员旳分工安排和调配工作；3.审批报表和汇报；4.协调与现场施工队伍、现场技术员和监理旳关系；5.负责质量管理工作，贯彻技术服务工作旳原则化和规范化工作（现场测点、内业资料、成果汇报等）；6.负责项目部人员、设备旳安全工作；7.参与业主等有关方面组织旳技术会议、例会等。
第三条专业工程师岗位职责1.负责监控量测和超前地质预报旳现场工作；2.整顿原始数据、组织和编制监控量测和超前地质预报汇报；3.负责本组仪器设备旳用前用后检查及平常保管、保养工作；4.负责图纸、实行方案、原始记录、汇报等资料旳保管、存档工作。
5.负责本组原始记录资料旳保管工作。
第三章隧道监控量测工作管理措施监测人员在工作过程中必须遵守如下规定：1.原始观测值应在现场用钢笔或铅笔记录在规定格式旳外业手簿中，原始记录必须清晰、完整、精确。
TSP203超前地质预报
3.1.13 TSP203 超前地质预报1．前言TSP (Tunnel Seismic Prediction)是瑞士安伯格测量公司于20 世纪90 年代初期开发研制的一套超前预报系统，到目前经历了从TSP202、TSP203到TSP203plus三次更新换代。
通过产品换代，该系统更加轻便、操作更加简单、功能更加强大、智能化程度更高。
我国于1996 年首次引进TSP 超前地质预报系统，到现在已有十几年的历史，在这十几年，该系统的应用得到大力推广，被大量应用于公路、铁路隧道，水力、电力输水洞，城市地铁以及其它洞室工程地质预报。
目前，TSP 系统已成为超前地质预报最主要的方法之一。
开展TSP 超前地质预报可以及时了解掘进前方地质情况，为隧道施工和支护参数调整提供科学依据，从而有效控制地质灾害的发生，降低施工风险和成本，提高掘进速度，为施工单位赢得经济和社会效益。
2. TSP203超前地质预报概述2.1 适用范围TSP203 系统适用于对断层及其影响带、破碎带、溶洞、裂隙发育带、软弱夹层，以及地下水的预测预报。
2.2 技术特点TSP203系统具有适用范围广，预报距离长(一般预报长度在100 m〜150m)、预报准确性高，提交结果及时，对掌子面施工干扰小等特点。
2.3基本原理TSP203超前地质预报系统是利用弹性波的反射原理进行地质预报。
预报时，通过爆破产生地震波，地震波在隧洞中的岩体内传播，当遇到波阻抗界面时，如断层、破碎带、溶洞，大的节理面等，一部分地震波被反射回来，反射波经过一段时间后到达传感器被记录仪接收，然后用专门的分析软件进行处理，即可得到清晰的反射波图像。
通过对反射波运动学和动力学特征的分析，如波速、延迟时间、信号强弱、波形等，并结合区域地质资料、设计勘测资料、跟踪观测地质资料就可预测预报隧洞前方及周围地质情况，并确定地质异常的位置和特性。
TSP203系统工作原理示意图2.4仪器设备及主要参数TSP203系统包括硬件和软件两部分。
高速铁路隧道工程规范摘录
高速铁路隧道工程规范摘录《高速铁路隧道工程施工技术指南》和《高速铁路隧道工程质量验收标准》摘录一、超前地质预报㈠施工技术指南要求1、超前地质预报内容：地层岩性，地质构造，不良地质，地下水。
2、超前地质预报方法：地质调查法，钻探法，物探法。
⑴地质调查法对地表、洞内底板、边墙、拱顶和掌子面进行地质调查，在洞内超前地质预报前进行，按超前地质预报设计文件要求及时进行。
⑵钻探法：复杂地质地段采用，水平钻探深度不低于30m,前后两循环应重叠5～8m，含煤地层采用长短结合探测。
⑶物探法包括地震波法、声波法、电磁波反射法、电法和红外线探测。
TSP地震波反射法预报距离100～150m，前后重叠10m以上；陆地声纳法预报距离50～100m，前后重叠10m以上；反射地震层析成像法预报距离100～150m，前后重叠10m以上；水平声波剖面法预报距离50～100m，前后重叠10m以上；声波层析成像法和地震CT成像法预报距离取决于探测孔的深度；电磁波反射法预报距离10～20m，前后重叠5m以上；红外探测法预报距离20～30m，前后重叠5m以上；电法预报距离20～50m，前后重叠5m以上。
㈡验收标准要求1、软弱围岩及不良地质隧道应进行专项超前地质预报设计，完善设计方案。
2、开挖前必须进行超前地质预报3、隧道每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等，核对设计地质情况，判断围岩稳定性，应有文字和数码影像。
4、超前地质预报采用的方法、预报范围、频次应符合设计要求。
5、超前地质预报施作里程、位置、搭接长度应符合设计要求6、超前地质预报施作后，及时收集相关数据，归纳总结预报成果，核对地质情况，判断围岩稳定性。
7、采用物探法时，炮孔、测线布置和数据采集等应符合设计要求采用超前钻探法时，钻机钻深不宜小于25m，成孔倾角和方位角偏差应不大于1°，深度偏差不大于0.5m。
二、洞身开挖㈠施工技术指南要求1、隧道Ⅳ、Ⅴ、Ⅵ级围岩地段、隧道浅埋、下穿建筑物及邻近既有线地段施工开挖应采用控制爆破，或非爆破方法2、岩石隧道钻爆开挖应采用光面爆破技术，控制循环进尺及一次同时起爆药量。
03超前预报采取的主要技术路线及主要技术指标
超前预报采取的主要技术路线及主要技术指标依据隧道的地质条件,拟采用全面超前地质预报技术路线，即全面隧道施工地质灾害超前预报技术路线。
（一）隧道所在地区主要洞体不良地质分析与宏观预报1、深入的隧道地面地质调查它是隧道主要洞体不良地质分析的基础，当然，也是宏观预报的基础。
主要包括：深入的地层地质调查、地质构造调查、岩浆岩侵入体调查、岩溶地质调查、煤系地层调查和水文地质调查等等内容。
2、隧道地质条件分析它是隧道所在地区不良地质宏观预报的依据。
因为：大多数隧道隧洞不良地质体本身就是区域地层、地质构造或岩溶地质体的一部分。
主要包括：地层层序和特殊岩层分析，构造体系、构造型式和构造分布规律分析，地应力状态分析，岩浆岩侵入体成因、产状分析，溶洞、暗河、岩溶陷落柱和岩溶淤泥带成生条件、侵蚀基准面和展布规律分析，煤系地层中的煤层、采空区和瓦斯地质分析等等。
3、宏观预报这是在隧道隧洞所在地区地面地质详细、深入调查的基础上，通过隧道地质条件分析，宏观预报隧道隧洞洞体可能出现的主要不良地质的成因、性质、类型、大约位置和规模。
它为洞体不良地质体的长期、短期超前预报打下坚实的、不可或缺的基础。
（二）隧道洞体不良地质体超前预报1、长期超前地质预报在宏观预报的基础上，应用TSP探测和地面地质体投射法等技术手段，对隧道隧洞洞体不良地质体进行的长距离超前地质预报。
预报的距离，一般为掌子面前方100米以上。
（1） TSP探测和解译技术TSP（Tunnel Seismic Prediction，隧道地震波勘探）设备是由瑞士安伯格开发、生产的，是当前国内外最先进的隧道长期超前地质预报设备，也是当前超前地质预报技术中的最重要手段。
它与其它超前地质预报的设备相比，最大优点是：探测距离远（可达隧道掌子面前方300～500米），分辨率高（最高分辨率为1米），抗干扰能力强（基本不受干扰），影响施工很少（钻孔和测试在侧壁进行，洞内探测时间仅用45分钟）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石家庄铁道学院桥隧施工地质技术研究所
实用文档
前言
• 广义的超前地质预报技术，即综合超前 地质预报技术。它包括隧道隧洞所在地 区地质分析与宏观预报、隧道隧洞的洞 身不良地质体超前预报、超前钻探和施 工地质灾害临近警报四大部分。而隧道 隧洞的洞身不良地质体超前地质预报有 分为长期超前地质预报、短期超前地质 预报两种预报形式和预报步骤。 由于涵盖内容太多，本文只能简介如下。
造复合与构造演化； • （2）沉积建造环境、建造特征、建造演化； • （3）岩浆侵入、喷溢的地质环境、岩浆活动的特征。 • 还包括它们与区域地壳运动的关系，等等。 • 上述资料主要从隧洞隧洞所在地区的各种比例尺区域
地质图、区域构造体系图及其说明书中获取。
实用文档
• 区域地质分析，则是应用大地构造学、构造地质学、 特别是地质力学的理论，应用沉积岩石学和沉积建造 理论，应用岩浆岩石学和岩浆建造理论分析所收集的 区域地质资料，初步了解隧道隧洞所在地区：
实用文档
目 前 ， TSP 共 开 发 出 TSP-201,TSP-202 和 TSP-203 共 三 个 系 列 ， 其 中 TSP-202 和 TSP-203 在 国 内 外 最 为 普 及 。 TSP-202 和TSP-203的最主要区别在于成果的解 译手段和精度：
实用文档
TSP-202，为人工解译型，又称“专家型”。在 基本解译原理的指导下，它必须在解译人员具 有扎实的地质学知识和基本功的前提下，依据 各种不良地质体的成因特征和标志，才能对成 果图反映的不良地质体的性质、类型，位置和 规模进行解译；一般地说，解译效果较好，预 报的精度也较高。由于它的解译技术要求高， 较适合解译水平较高的技术人员使用；所以， 又称为“专家型”。
• 特别是对于TSP探测来说，只有通过隧 道隧洞所在地区主要洞体不良地质宏观 预报，才能更准确地布设炮眼的位置， 才能在TSP解译阶段选择正确的搜索角 和调谐角。所以，它是提高TSP预报精 度的关键技术之一。
实用文档
（一）区域地质资料分析
• 区域地质分析是宏观预报的基础之一。 • 区域地质资料，主要包括 • （1）隧道隧洞所在地区大地构造环境、构造体系、构
对于TSP来说，在解译数据处理阶段的搜索角和 解译事例输出阶段的走向调谐角和倾向调谐角 的正确选择，和在成果解译阶段如何依据不良 地质体的成因特征确定不良地质体的图像标志， 如何将设备限定的掌子面前方100m的有效预 报距离提高到150m甚至更远、以及既能预报 不良地质的性质、位置和规模还能利用地质力 学的某些理论预报断层破碎带的围岩级别（类 别）等等技术是关键的解译技术。
实用文档
（二）深入的隧道隧洞地面 地质调查技术
• 它是隧道隧洞不良地质宏观预报的更重要 的基础。主要包括：
• 地层地质调查、地质构造调查、岩浆岩侵 入体调查、岩溶地质调查、煤系地层调查 和水文地质调查等 它是隧道隧洞所在地区不良地质宏观预报的依据。因为： 大多数隧道隧洞不良地质体本身就是区域地层、地质构 造或岩溶地质体的一部分。 主要包括：地层层序和特殊岩层分析，构造体系、构造 型式和构造分布规律分析，地应力状态分析，岩浆岩侵 入体成因、产状分析，溶洞、暗河、岩溶陷落柱和岩溶 淤泥带成生条件和展布规律分析，煤系地层中的煤层、 采空区和瓦斯地质分析等等。
• （1）主要构造方位、力学性质和构造多期活动特征及 其不同方位构造对隧道隧洞围岩稳定性的影响程度；
• （2 ）主要地层类型（如煤系地层、灰岩、白云岩等可 溶岩地层等等）特征及其隧道隧洞围岩稳定性的影响 程度；
• （3）主要岩浆岩的类型（如侵入岩、喷出岩）特征、 空间分布特征及其隧道隧洞围岩稳定性的影响程度。
实用文档
二、隧道隧洞的洞身不良 地质体超前预报技术
• 隧道隧洞施工地质灾害的发生，与不良地质体 的存在和施工辅助工法使用不当密切相关，这 其中首先是不良地质体的存在。所以，作为超 前预报技术体系，首先就是进行隧道隧洞洞身 不良地质体的超前预报。 隧道隧洞洞身不良地质体超前地质预报依据预 报距离，分为长期（长距离—下同）超前地质 预报、短期（短距离—下同）超前地质预报、 两种预报形式和预报实步用文骤档 。
（一）长期超前地质预报
• 长期超前地质预报的预报距离为掌子面前方 100米以上。 对于隧道隧洞不良地质体的长期超前地质预报 来说，国内外主要采用TSP（隧道地震勘探— 下同）或浅层地震仪等仪器探测方法来进行。 石家庄铁道学院桥隧施工地质技术研究所综合 国内外科研成果，经过20多年的深入研究，分 别研制出三种长期超前地质预报技术，并研制 出将三种预报技术紧密结合、可以相互验证的 高精度、高质量的综合长期超前地质预报新技 术。
实用文档
• 该设备主要用于超前预报隧道掌子面前 方不良地质的性质、位置和规模，最大 探测距离为掌子面前方300~500m，设 备限定的有效预报距离为掌子面前方 100m，最高分辨率为≥1m地质体。
• TSP探测解译的关键技术是成果图的解译 技术，不同解译水平的人员，预报的精 度可以相差很大。
实用文档
实用文档
1、TSP探测解译技术
（1）概况 TSP（Tunnel Seismic Prediction，隧道地震勘探）
设备是由瑞士安伯格公司开发、生产的，是当 前国内外最先进的隧道隧洞长期超前地质预报 设备，也是当前超前地质预报技术中的最重要 手段。它与其它超前地质预报的设备相比，最 大优点是：探测距离远（可达隧道隧洞掌子面 前方300～500米,有效预报距离100～150米）， 分辨率高（最高分辨率为1米），抗干扰能力 强（基本不受干扰），影响施工很少（钻孔和 测试在侧壁进行，洞内探测时间仅用45分钟）。
实用文档
一、隧道隧洞所在地区 地质分析与宏观预报
• 隧道隧洞所在地区不良地质宏观预报，是以各 种区域地质资料分析和深入的地面地质调查为 基础，通过隧道隧洞不良地质分析方法，宏观 预报洞体施工可能遇到的不良地质类型、规模、 大约位置和方向，宏观预报施工地质灾害的类 型和发生的可能性。 只有在宏观预报的原则指导下，才能更准确、 更有效地实施洞体不良体地质超前预报和施工 地质灾害监测、判断及临近警报等后续预报工 作。所以，宏观预报是施工地质灾害超前预报 不可或缺的、第一道实工用文序档 。
