SKF轴承的基本代号
SKF轴承代号意义
SKF公司（1）内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
SKF轴承编号及含义
SKF轴承编号和参数符号含义d孔径，即是内径dmp1、平均孔径；统一平面最大单侧孔径和最小单侧孔径之算术平均值。
2、锥型内控的小端平均直径；最大和最小单侧直径之算术平均值。
d1mp锥型内控理论大端的平均直径最大和最小单测孔径之算术平均值。
ds 单侧孔径。
D外径Dmp平均外径，同一平面内最大单侧外径的算术平均值。
Ds单侧外径前缀：GS圆柱滚子推力轴承座圈例如：GS81107--圆柱滚子推力轴承81107的座圈K圆柱滚子推力轴承的滚子和保持架组合件K-符合AFBMA标准系列英制英制圆锥滚子轴承带棍子和报纸架组合件的内圈（内锥体）或外圈（锥环）。
例如：K-09067---系列为0900的圆锥滚子内锥体L分离型轴承的单一内圈或外圈例如：LNU207---圆柱滚子轴承NU207的内圈L30207--圆锥滚子轴承30207的外圈。
R 除去单一内圈或外圈的分离型轴承例如：RNU207----圆柱滚子轴承NU207带滚子和保持架组合件的外圈R30207---圆锥滚子轴承带滚子和保持架组合件的内圈。
WS 圆柱滚子推力轴承的轴圈后缀：内部设计：A轴承内部设计经过修改B例如7205BE--C接触角为40度D并带加强型球及保持架自合件的单列角接触球轴承-NU205ECE 单列角接触球轴承-NU205EC---带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承外部设计：CA可任意（同向串列，面对面或背靠背）CB配对安装的单列角接触球轴承CC背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）-2F轴承两侧带甩凸台（Y-轴承）-2FF轴承两侧带组合甩凸台（Y-轴承）G可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定得安装前轴向间隙GA可随意（串联，背靠背，面对面）GB配对安装的单列角接触球轴承GC面对面，背靠背排列时，轴承内有较轻（GA）中等（GB）或较重（GC）预负荷K锥形内孔，直径锥度1：12K30锥形内控，只讲锥度1：30-LS轴承一侧有接触式油封，内圈无油封凸槽-2LS轴承两侧有LS油封N外圈圆柱面有止动槽NR轴承外圈有止动槽和止动圈N2外圈上有两个定位槽（成180°）PP轴承（支承滚轮轴承，凸轮随动轴承）两侧有接触式油封。
SKF轴承参数说明
SKF 轴承参数说明SKF 轴承常用后缀及参数说明常用后缀：CN：一般组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半局部L：缩窄的游隙范围，相当于原来游隙范围的下半局部P：偏移的游隙范围，相当于原来游隙范围的上半局部和下一组游隙范围的下半局部的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和 C5，例如 C2 C2：径向游隙小于一般组 C3：径向游隙大于一般组 C4：径向游隙大于 C3 C5：径向游隙大于 C4参数说明（1）内部设计 ACD——接触角为 25 度。
B——接触角为 40 度。
CC——接触角为 12 度。
CD——接触角为 15 度。
BE——接触角为 40 度的 BE 型轴承，钢球加大，以玻璃纤维增加尼龙 6.6 保持架。
双列角接触球轴承A——外径小于等于 90 毫米轴承的标准设计，没有装球缺口，承受玻璃纤维增加尼龙 6.6 保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载力量。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是 SKF 公司承受最标准设计。
E 型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区分。
圆柱滚子轴承B——轴承承受外表经处理的滚子〔满装滚子轴承〕。
B4——轴承套圈外表及滚子外表均经处理〔满装滚子轴承〕。
EC——轴承内部几何外形经改进，有较高的承载力量，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意〔串联，面对面或背靠背〕配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小〔CA〕，正常〔CB〕，较大〔CC〕。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。

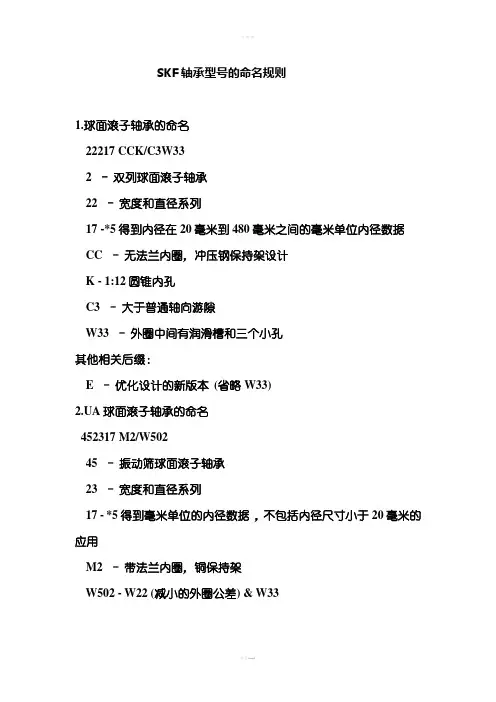

SKF轴承命名规则
SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB - 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB™轴承的命名C 2217 K/C3C - CARB™22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
几乎所有标准球轴承或滚子轴承的型号系统如图1所示。
数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。
–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。
轴承型号系统中最重要的例外如下所列。
1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在图1中放在括号里。

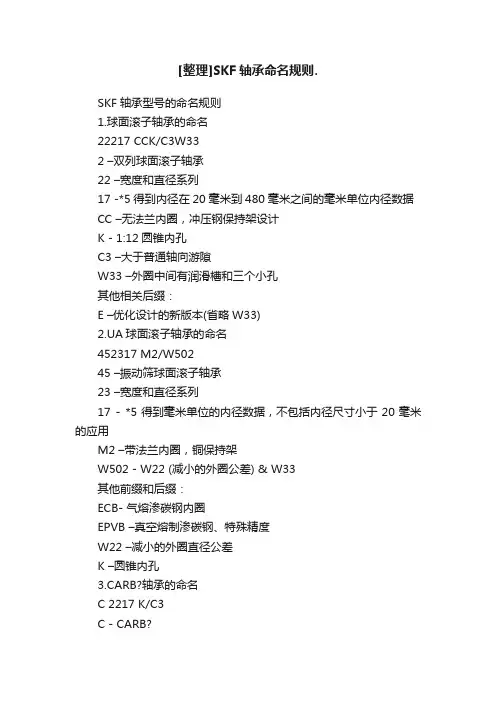

[整理]SKF轴承命名规则.
![[整理]SKF轴承命名规则.](https://img.taocdn.com/s3/m/a9482ec451e2524de518964bcf84b9d528ea2c24.png)
[整理]SKF轴承命名规则.SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB- 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB?轴承的命名C 2217 K/C3C - CARB?22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF 的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
几乎所有标准球轴承或滚子轴承的型号系统如图1所示。
数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。
–后面两位数字确定ISO 尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B 、T 或H ），第二位数代表直径系列（尺寸D ）。
–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。
轴承型号系统中最重要的例外如下所列。
1.在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

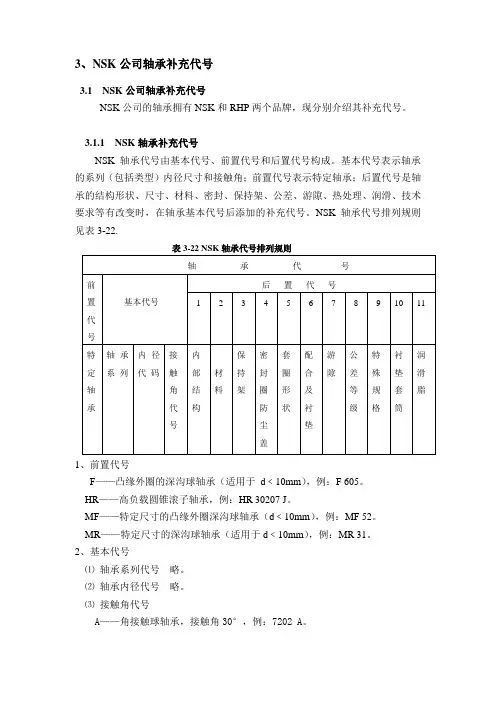

NSK与SKF轴承代号
3、NSK公司轴承补充代号3.1 NSK公司轴承补充代号NSK公司的轴承拥有NSK和RHP两个品牌，现分别介绍其补充代号。
3.1.1 NSK轴承补充代号NSK轴承代号由基本代号、前置代号和后置代号构成。
基本代号表示轴承的系列（包括类型）内径尺寸和接触角；前置代号表示特定轴承；后置代号是轴承的结构形状、尺寸、材料、密封、保持架、公差、游隙、热处理、润滑、技术要求等有改变时，在轴承基本代号后添加的补充代号。
NSK轴承代号排列规则见表3-22.表3-22 NSK轴承代号排列规则1、前置代号F——凸缘外圈的深沟球轴承（适用于d﹤10mm），例：F 605。
HR——高负载圆锥滚子轴承，例：HR 30207 J。
MF——特定尺寸的凸缘外圈深沟球轴承（d﹤10mm），例：MF 52。
MR——特定尺寸的深沟球轴承（适用于d﹤10mm），例：MR 31。
2、基本代号⑴轴承系列代号略。
⑵轴承内径代号略。
⑶接触角代号A——角接触球轴承，接触角30°，例：7202 A。
A5——角接触球轴承，接触角25°，例：7902 A5。
B——角接触球轴承，接触角40°，例：7202 B。
C——角接触球轴承，接触角15°，例：7202 C。
C——角接触球轴承，接触角20°，例：30314 C。
D——角接触球轴承，接触角28°，例：30305 D。
3、后置代号⑴内部结构A——内部设计与标准不同的轴承。
CCA——带黄铜实体保持架高负载调心滚子轴承，例：24024 C、22324 CA、CD——带冲压保持架 23024 CD。
E——高负载圆柱滚子轴承，例：NU 209ET。
H——高负载推力调心滚子轴承，例：29332 H。
J——圆锥滚子轴承的外圈滚道的小端径，角度、外圈宽度与ISO规定一致，例：HR 30304 J。
⑵材料g——套圈，滚动体为渗碳钢。
h——套圈，滚动体为不锈钢。
⑶保持架M——铜合金实体保持架，例：NU 230 EM。
SKF全部代码资料
SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
几乎所有标准球轴承或滚子轴承的型号系统如图1所示。
数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。
–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T 或H），第二位数代表直径系列（尺寸D）。
–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。
轴承型号系统中最重要的例外如下所列。
1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在图1中放在括号里。
2. 对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。
尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或511/530 (d = 530毫米).按照ISO15：1998内径为22、28或32毫米的标准轴承也适用该方法，例如62/22 (d = 22毫米)。
3. 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米4. 对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。
5. 偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。
该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15,875 (d = 15,875毫米＝5/8英寸)。
系列型号每个标准轴承都属于特定的轴承系列，用没有大小含义的基本型号确定。
系列型号经常包括一个后缀A、B、C、D或E或者这些字母的组合，例如CA。
这些字母用来确定内部设计的差别，例如接触角。
SKF轴承命名规则
SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB - 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB™轴承的命名C 2217 K/C3C - CARB™22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
几乎所有标准球轴承或滚子轴承的型号系统如图1所示。
数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。
–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。
轴承型号系统中最重要的例外如下所列。
1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在图1中放在括号里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承的种类：
法兰类:法兰轴承外轮上带有凸缘法兰。特点是能简化主机结构，缩小主机尺寸，使轴承更容易定位。
外球面类：外球面球轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配
入轴承座相应的凹球面内起到调心的作用。
滚针类：滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍，直径一般不大于5mm)，因此径向结
构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支
承结构.滚针轴承根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表
面和外壳。
调心球类：二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。 外圈滚道面的曲率中
心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调整，
不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。 调心球轴承径向负荷能力大。
深沟球类：深沟球轴承进口轴承主要用于承受纯径向载荷，也可同时承受径向载荷和轴向载荷。当其
仅承受纯径向载荷时，接触角为零。当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承
受较大的轴向载荷 。深沟球轴承的摩擦系数很小，极限转速也很高， 特别是在轴向载荷很大的高速运转
工况下，深沟球轴承比推力球轴承更有优越性。深沟球轴承是最具代表性的滚动轴承，用途广泛。
调心滚子类:调心滚子轴承是在有二条滚道的内圈和滚道为球面的外圈之间，组装着鼓形滚子的轴承。
其它类：大致包括推力滚子轴承、直线轴承、推力圆柱滚子轴承、调心滚子轴承、推力滚针轴承、推
力球面滚子轴承、带座轴承、关节轴承、推力球轴承、组合轴承等。
重庆轴承公司SKF轴承的命名：
一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。基本代号：用来表示轴承的类型、
轴承的基本设计、轴承的外形尺寸。补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型。
SKF轴承的基本代号：
SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。第
一个数字或第一个字母或字母组合表示轴承类型;后面两位数字确定ISO尺寸系列;第一位数字代表宽度或
高度系列(分别是尺寸B、T或H)，第二位数代表直径系列(尺寸D) 。基本型号的最后两位数字是轴承的尺
寸代号;乘以5就能得出以毫米为单位的内径。但是有一些例外的情况如下：
1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略。例：6(0)208-2Z (0)3209 A
2.对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常直接用毫米表示，不用代号。尺
寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或618/530 MA (d = 530毫米).
3.内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米 01 = 12毫米 02 = 15毫米 03
= 17毫米
4.对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示(不
用代号)，但是它与系列型号之间不用斜线分开， 例如629或129 (d = 9毫米)。
5.偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。该内径标志是基本型
号的一部分，它与基本型号之间用斜线分开，例如6202/15，875 (d = 15，875毫米)。yyhkcn_fh-zc_tml
0类：双列角接触球轴承(通常省略) 例：(0)3204 A
1类：自调心球轴承 例：1201 ETN9
2类：球面滚子轴承、球面滚子推力轴承 例：22209 E 29328 E
3类： 圆锥滚子轴承 例：32016 X/Q
4类： 双列深沟球轴承 例：4206 ATN9
5类： 推力球轴承 例：51100
6类： 深沟球轴承 例：6213-2Z
7类： 角接触球轴承 例：7305 BECBM
8类： 圆柱滚子推力轴承 例：81111 TN
N类： 圆柱滚子轴承 第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ，NU，NUP;
双列或多列圆柱滚子轴承的型号总是以NN开头。
例：NU 2317 ECJ
C类： CARB轴承 C 2205
QJ类：四点接触球轴承 例：QJ 217 MA。
