2020-2021中考物理知识点过关培优 易错 难题训练∶杠杆平衡附答案解析
2020-2021中考物理 杠杆平衡 培优易错试卷练习(含答案)附答案解析
一、初中物理杠杆平衡条件的应用问题1．在一个长3米的跷跷板（支点在木板中点）的两端分别放置两个木箱，它们的质量分别为m 1=30kg ，m 2=20kg ，为了使跷跷板在水平位置平衡，以下做法可行的是（ ）A ．把m 1向右移动0.5米B ．把m 2向左移动0.5米C ．把m 1向右移动0.2米D ．把m 2向左移动0.3米【答案】A【解析】【分析】【详解】 跷跷板的支点在木板中点，根据图中信息可知，木板左边受到的压力比右边大，为了使跷跷板在水平位置平衡，应该将m 1向右移，则m 2的力臂不变为1.5m ，根据杠杆的平衡条件有1122m gl m gl '=代入数据可得m 1向右移后的力臂 221120kg 1.5m 1m 30kgm gl l m g ⨯'=== m 1的力臂由1.5m 变为1m ，为了使跷跷板在水平位置平衡，把m 1向右移动0.5米，所以BCD 项错误，A 项正确。
故选A 。
2．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F 的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（ ）A ．面团对杆的作用力方向向下B ．面团对杆的作用力大小等于FC ．面团被压扁说明力能使物体发生形变D ．A 点向下移动的距离小于B 点向下移动的距离【答案】C【解析】【分析】【详解】A ．杆对面团的作用力向下，面团对杆的作用力向上，故A 错误；B ．由于面团B 点到支点C 的距离小于A 点到C 的距离，根据杠杆定律F 1L 1=F 2L 2，可知面团对杆的作用力大于F ，故B 错误；C ．面团被压扁说明力能使物体发生形变，故C 正确；D ．C 为支点，A 点向下移动的距离大于B 点向下移动的距离，故D 错误；故选C 。
3．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D【解析】【分析】【详解】 设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N 22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知 2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。

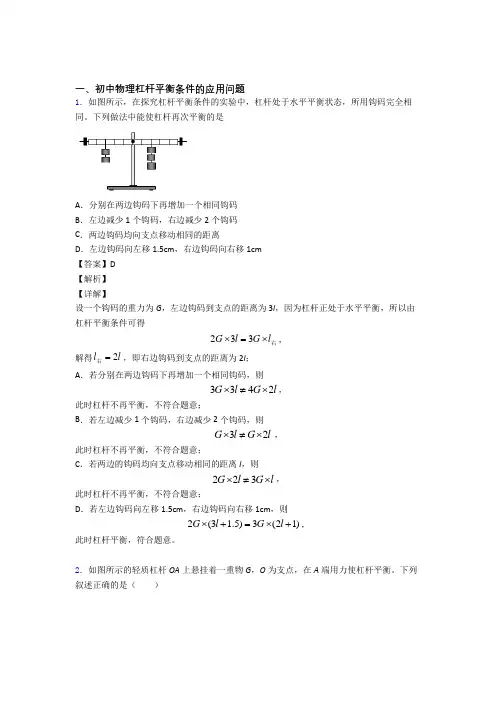

2020-2021中考物理二轮 杠杆平衡 专项培优 易错 难题含答案解析
一、初中物理杠杆平衡条件的应用问题1．如图所示，在探究杠杆平衡条件的实验中，杠杆处于水平平衡状态，所用钩码完全相同。
下列做法中能使杠杆再次平衡的是A ．分别在两边钩码下再增加一个相同钩码B ．左边减少1个钩码，右边减少2个钩码C ．两边钩码均向支点移动相同的距离D ．左边钩码向左移1.5cm ，右边钩码向右移1cm【答案】D【解析】【详解】设一个钩码的重力为G ，左边钩码到支点的距离为3l ，因为杠杆正处于水平平衡，所以由杠杆平衡条件可得233G l G l ⨯=⨯右，解得2l l =右，即右边钩码到支点的距离为2l ；A ．若分别在两边钩码下再增加一个相同钩码，则3342G l G l ⨯≠⨯，此时杠杆不再平衡，不符合题意；B ．若左边减少1个钩码，右边减少2个钩码，则32G l G l ⨯≠⨯ ，此时杠杆不再平衡，不符合题意；C ．若两边的钩码均向支点移动相同的距离l ，则223G l G l ⨯≠⨯，此时杠杆不再平衡，不符合题意；D ．若左边钩码向左移1.5cm ，右边钩码向右移1cm ，则2(3 1.5)3(21)G l G l ⨯+=⨯+，此时杠杆平衡，符合题意。
2．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。
下列叙述正确的是（ ）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
2020-2021中考物理培优易错试卷(含解析)之杠杆平衡含答案
一、初中物理杠杆平衡条件的应用问题1．在一个长3米的跷跷板（支点在木板中点）的两端分别放置两个木箱，它们的质量分别为m 1=30kg ，m 2=20kg ，为了使跷跷板在水平位置平衡，以下做法可行的是（ ）A ．把m 1向右移动0.5米B ．把m 2向左移动0.5米C ．把m 1向右移动0.2米D ．把m 2向左移动0.3米【答案】A【解析】【分析】【详解】 跷跷板的支点在木板中点，根据图中信息可知，木板左边受到的压力比右边大，为了使跷跷板在水平位置平衡，应该将m 1向右移，则m 2的力臂不变为1.5m ，根据杠杆的平衡条件有1122m gl m gl '=代入数据可得m 1向右移后的力臂 221120kg 1.5m 1m 30kgm gl l m g ⨯'=== m 1的力臂由1.5m 变为1m ，为了使跷跷板在水平位置平衡，把m 1向右移动0.5米，所以BCD 项错误，A 项正确。
故选A 。
2．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A ．在使用过程中可以减小阻力臂B ．在使用过程中可以减小阻力C ．在使用过程中可以减小动力臂D ．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
3．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，G×4L＝F'2×8L，所以F'2＝12G，不符合题意；B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×2L＝F'2×8L，所以F'2＝G，故B符合题意；C．把钩码向右移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×6L＝F'2×8L，所以F'2＝3G，故C不符合题意；D．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F'2×6L，所以F'2＝83G，故D不符合题意。
2020-2021中考物理 杠杆平衡 培优易错试卷练习(含答案)含答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，AOB 为一杠杆，O 为支点，杠杆重不计，AO =OB ．在杠杆右端A 处用细绳悬挂重为G 的物体，当AO 段处于水平位置时，为保持杠杆平衡，需在B 端施加最小的力为F 1；当BO 段在水平位置时保持杠杆平衡，这时在B 端施加最小的力为F 2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】（1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OAOBGll =G ；（2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OCOC OB OBGlG l l l ⨯=∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
2020-2021中考物理培优 易错 难题(含解析)之杠杆平衡及答案
故选B。
9．如图所示，杠杆恰好处于水平平衡状态，若在B处下方再挂一个钩码，若要使杠杆在水平位置再次平衡的钩码B．增加一个悬挂在A处的钩码
C．将悬挂在A处的钩码向左移动一格D．将悬挂A处的钩码向右移动一格
D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。
4．要使图中的杠杆平衡，分别用FA、FB、FC的拉力，这三个力的关系应是
A．FA＞FB＞FC B．FA＜FB＜FC C．FA＞FC＞FB D．FA=FB=FC
【详解】
1处于平衡，则1对2的压力应为 ；当1放在2的边缘上时距离最大；2处于杠杆平衡状态，设2露出的长度为x，则2下方的支点距重心在
处；由杠杆的平衡条件可知
解得
设4露出的部分为x1；则4下方的支点距重心在
处；4受到的压力为
则由杠杆的平衡条件可知
解得
则6、7之间的最小距离应为
故选A。
13．如图所示，直杆OA的下端挂一重物G且可绕O点转动。现用一个始终与直杆垂直的力F将直杆由竖直位置缓慢转动到水平位置，不计杆的重力，则拉力F大小的变化情况是（）
B．测力计从a位置转到b位置后，示数将会变小
C．测力计在a位置时示数为Fa，移至c位置时示数为Fc，则Fa∶Fc=4∶1
D．测力计在c位置时，对模型水平向右吹风，示数将会变大
【答案】C
【解析】
【分析】
【详解】
A．我们将杠杆左边受到的拉力定义为阻力，右边受到的拉力定义为动力。因为动力臂为阻力臂的 ，根据杠杆平衡条件 我们可以知道，动力应为阻力6N的4倍，即为24N，A选项错误，不符合题意；
2020-2021物理杠杆平衡的专项培优 易错 难题练习题(含答案)及答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，AOB 为一杠杆，O 为支点，杠杆重不计，AO =OB ．在杠杆右端A 处用细绳悬挂重为G 的物体，当AO 段处于水平位置时，为保持杠杆平衡，需在B 端施加最小的力为F 1；当BO 段在水平位置时保持杠杆平衡，这时在B 端施加最小的力为F 2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】（1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OAOBGll =G ；（2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OCOC OB OBGlG l l l ⨯=∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F 1、F 2始终沿竖直方向；图甲中 BO =2AO ，图乙中动滑轮重为 50N ，重物上升速度 为 0.02m/s ．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】 A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
2020-2021备战中考物理培优 易错 难题(含解析)之杠杆平衡及答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，小凯用拉力F 提着重为G 的物体匀速缓慢上升h ，下列关于杠杆的有关说法正确的是（ ）A ．拉力F 所做的总功为FhB ．杠杆的机械效率是Gh /Fh ×100%C ．若把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，拉力的大小与原来相同D ．若把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，拉力所做的总功与原来相同【答案】D【解析】【分析】【详解】A ．重为G 的物体匀速缓慢上升h ，总功应为拉力F 与力的方向上的位移s 的乘积，由图可知s>h则总功W Fs Fh =>故A 项错误；B ．物体重力做的功为有用功是W Gh =有而拉力做的功大于Fh ，故B 项错误；C ．悬挂点从A 点移至B 点，阻力臂增大，根据公式1122Fl F l =，阻力不变，阻力臂增大，动力臂不变则动力增大即拉力F 变大，故C 项错误；D ．把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，理想状态下，没有额外功，所以拉力所做的总功与原来相同，故D 项正确。
故选D 。
2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
2020-2021物理杠杆平衡的专项培优 易错 难题练习题(含答案)附答案
一、初中物理杠杆平衡条件的应用问题1．如图所示装置，杆的两端A 、B 离支点O 的距离之比:1:2OA OB ＝，A 端接一重为G A 的物体，B 端连一滑轮，滑轮上挂有另一重为G B 的物体。
现杠杆保持平衡，若不计滑轮重力，则G A 与G B 之比应是（ ）A ．1∶4B ．1∶2C ．1∶1D ．2∶1【答案】C【解析】【分析】【详解】由杠杆平衡条件可知 A G OA F OB ⋅=⋅即A G OA F OB⋅=因 :1:2OA OB ＝所以12A F G = 由图和动滑轮的特点可知12B F G = 故1:1A BG G = 故选C 。
2．如图所示，轻质杠杆OA 的B 点挂着一个重物，A 端用细绳吊在圆环M 下，此时OA 恰成水平且A 点与圆弧形架PQ 的圆心重合，那么当环M 从P 点逐渐滑至Q 点的过程中，绳对A 端的拉力大小将（ ）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
3．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理杠杆平衡条件的应用问题1．如图所示，小凯用拉力F 提着重为G 的物体匀速缓慢上升h ，下列关于杠杆的有关说法正确的是（ ）A ．拉力F 所做的总功为FhB ．杠杆的机械效率是Gh /Fh ×100%C ．若把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，拉力的大小与原来相同D ．若把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，拉力所做的总功与原来相同【答案】D【解析】【分析】【详解】A ．重为G 的物体匀速缓慢上升h ，总功应为拉力F 与力的方向上的位移s 的乘积，由图可知s>h则总功W Fs Fh =>故A 项错误；B ．物体重力做的功为有用功是W Gh =有而拉力做的功大于Fh ，故B 项错误；C ．悬挂点从A 点移至B 点，阻力臂增大，根据公式1122Fl F l =，阻力不变，阻力臂增大，动力臂不变则动力增大即拉力F 变大，故C 项错误；D ．把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，理想状态下，没有额外功，所以拉力所做的总功与原来相同，故D 项正确。
故选D 。
2．如图所示，将重150N 的甲物体用细绳挂在轻质杠杆的A 端，杠杆的B 端悬挂乙物体，杠杆在水平位置平衡，已知：乙物体所受重力为30N ，:1:3AO OB =，甲物体的底面积为0.2m 2，g 取10N/kg 。
下列说法正确的是（ ）A ．甲物体对杠杆的拉力为10NB ．杠杆对甲物体竖直向上的拉力为60NC ．甲物体对水平地面的压强为750PaD ．水平地面对甲物体的支持力为60N【答案】D【解析】【分析】【详解】 对物体甲受力分析，甲受到重力、地面给甲的支持力、杠杆施加的拉力的作用，其中杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，地面给甲的支持力和甲给地面的压力为一对相互作用力。
AB ．根据杠杆平衡条件可知杠杆A 端受到物体的拉力与OA 的乘积等于乙给B 端的拉力与OB 的乘积相等，则有A 330N 90N 1G OB F OA ==⨯=乙 即甲对杠杆的拉力为90N ，杠杆施加的拉力与甲对杠杆的拉力为一对相互作用力，故AB 项错误；CD ．甲给地面的压力等于地面给甲的支持力为A 150N 90N 60N F F G F ==-=-=甲压支则甲物体对水平地面的压强260N 300Pa 0.2m F p S ===压甲甲 故C 项错误，D 项正确。
故选D 。
3．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O 点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变【答案】C【解析】【分析】灵活运用杠杆平衡公式分析即可；【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB错误；C．无论重物挂在A点还是B点时，由于物体质量相同，上升高度相同，则根据W Gh 可知，该机械所做的有用功都相等，故C正确；D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。
4．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在A 点，最小的力为F A，若力施加在B点或C点，最小的力分别为F B、F C、且AB=BO=OC．下列判断正确的是（）（忽略O点的位置变化）A．F A > GB．F B = GC．F C <GD．F B > F C【答案】C【解析】【详解】在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A点，当OA为动力臂时，动力最小为F a；若力施加在B点，当OB为力臂时动力最小，为F b；若力施加在C 点，当OC为力臂时，最小的力为F c，从支点作阻力的力臂为G l，如图所示：A ．F a 的力臂AO ＞G l ，根据杠杆的平衡条件可知，F a ＜G ，A 错误。
B ．F b 的力臂BO ＞G l ，根据杠杆的平衡条件可知，F b ＜G ，B 错误。
C ．F c 的力臂CO ＞G l ，根据杠杆的平衡条件可知，F c ＜G ，C 正确。
D ．F b 的力臂BO=OC ，根据杠杆的平衡条件可知，F b =F c ，D 错误。
5．如图，一个长方体木箱，重心在它的几何中心，其高度为H 、正方形底面的边长为L 、重为G 。
想把这个木推倒（木箱较重，不会移动），在其中部的中心最初施加一个水平推力大小是（ ）A ．2GHLB ．GH LC ．HL GD ．GL H【答案】D【解析】【分析】【详解】由图示可知，把这个木箱推倒，它右下端与地面的接触点是支点，当小孩水平推木箱时，力臂为2H ，阻力为木箱的重力，阻力臂为2L ，如图所示：根据杠杆的平衡条件可得G ×2L =F ×2H F =GL H故选D 。
6．要使图中的杠杆平衡，分别用F A 、F B 、F C 的拉力，这三个力的关系应是A ．F A ＞FB ＞F CB ．F A ＜F B ＜FC C ．F A ＞F C ＞F BD ．F A =F B =F C【答案】C【解析】【分析】【详解】 分别从支点向三条作用线做垂线，作出三个力的力臂，如图；从图可知，三个方向施力，F B 的力臂L OB 最长，其次是L OC 、L OA ，而阻力和阻力臂不变，由杠杆平衡条件1122F L F L 可知，动力臂越长动力越小，所以三个方向施力大小：F A ＞F C ＞F B ．故选C ．7．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点 A 固定，改变测力计与水平方向的夹角 θ，动力臂l 也随之改变，所作出的“F -θ”图象和“F -l ” 图象中，正确的是A ．B ．C ．D ．【答案】C【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误；CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。
8．如图所示，在探究“杠杆平衡条件”的实验中，杠杆在力F 作用下在水平位置平衡，现保持杠杆始终在水平位置平衡，将弹簧测力计绕B 点从a 转动到b 的过程中，拉力F 与其力臂的乘积变化情况是（ ）A ．一直变小B ．一直变大C ．一直不变D ．先变小后变大【答案】C【解析】【分析】【详解】 将测力计绕B 点从a 位置转动到b 位置过程中，钩码的重力不变，其力臂OA 不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F 与其力臂的乘积也是不变的。
故选C 。
9．一根粗细均匀的铁棒挂在中点时刚好处于平衡，如图（a ）所示，如果将右端弯成如图（b ）所示的情况，铁棒将（ ）A ．顺时针转动B ．逆时针转动C ．静止不动D ．以上三种情况均有可能【答案】B【解析】【详解】图a中，水平铁棒在水平位置处于平衡状态，根据杠杆平衡条件可知=G l G l右右左左图b中，将铁棒右端弯折，此时铁棒右边的重力不变，右端铁棒的重心将向左移动，力臂l'减小，而左边的力和力臂不变；因此右>G l G l'右右左左所以铁棒左端下沉，右端上升，即铁棒将沿逆时针转动。
故选B。
10．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA 恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
11．如图所示，AOB为一杠杆，O为支点，杠杆重不计，AO=OB．在杠杆右端A处用细绳悬挂重为G的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1；当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】 （1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OA OBGl l =G ； （2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OC OC OB OBGl G l l l ⨯= ∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．12．如图所示，七块完全相同的砖块按照图示的方式叠放起来，每块砖的长度均为L ，为保证砖块不倒下，6号砖块与7号砖块之间的距离S 将不超过 （ ）A ．3115LB ．2LC ．52LD ．74L 【答案】A【解析】【分析】因两部分对称，则可只研究一边即可；1砖受2和3支持力而处于平衡状态，则可由力的合成求得1对2的压力；而2砖是以4的边缘为支点的杠杆平衡，则由杠杆的平衡条件可得出2露出的长度，同理可求得4露出的长度，则可求得6、7相距的最大距离。
【详解】1处于平衡，则1对2的压力应为2G ；当1放在2的边缘上时距离最大；2处于杠杆平衡状态，设2露出的长度为x ，则2下方的支点距重心在 -2L x 处；由杠杆的平衡条件可知-22L G G x x ⎛⎫= ⎪⎝⎭ 解得3L x = 设4露出的部分为x 1；则4下方的支点距重心在1-2L x 处；4受到的压力为2G G +则由杠杆的平衡条件可知 114-52G G x G x ⎛⎫⎛⎫=+ ⎪ ⎪⎝⎭⎝⎭ 解得15L x =则6、7之间的最小距离应为 ()131223515L L L x x L L ⎛⎫++=++= ⎪⎝⎭ 故选A 。
13．如图所示，轻质杠杆AOB 的支点是O ，AO=BO 。
