生物悬浮载体填料招标要求
生物填料标书技术要求
生物池悬浮填料（含筛网系统）1.1 系统总述生物池是污水处理的核心处理构筑物，污水在此进行二级生物处理，完成对水中有机物和氮、磷等的去除。
本项目为生物池改造项目，采用的生物池悬浮填料（含筛网系统）是一成套处理系统，能够有效降低进水中的污染物，使其出水水质符合设计要求。
制造商需根据标书要求的设计流量和池容进行生物池系统设计的校核并确保生物池出水水质。
土建部分由设计院负责设计，生物池悬浮填料（含筛网系统）工艺施工图的详细设计由制造商负责确认，并需设计院认可。
本系统（MBBR工艺）属于性能招标，承包商需提供生物池悬浮填料（含筛网系统），负责安装调试、试运行、培训等，并对设计条件下的NH3、TN等生物处理效果负责。
1.2资质、经验及质量保证*生物填料制造商必须具有3年以上的制造资历，具有独立法人资格，注册资金1000万元人民币及以上。
*生物填料制造商至少应有一个10万吨/日或以上规模，采用投加填料改造的市政污水项目业绩。
投标人所有业绩的出水排放标准均为一级A，以提供合同复印件及成功运行的用户证明为参考依据。
投标人须提供本工艺担保，担保内容包括在设计条件下(含二沉池)出水有机指标（TP 除外）的达到一级A标准的排放要求。
在设计的条件下且进水中碳源足够及总回流比适当的前提下，投标人须保证MBBR生物池出水有机指标（TP除外）达到一级A标准排放要求。
投标人提供生物填料的质量保证期为正式投产运行后1年，保证生物填料即使在有推进器作用的情况下，也不会发生变形、开裂、损耗等情况。
投标人须具备一定的质量管理水平，并通过ISO9001：2000国际质量管理体系认证、ISO14001环境管理体系认证、OHSMS 18001职业健康安全管理体系认证。
1.3 主要设备生物填料立方米2963X4=11852立方米拦截筛网及清洗系统组4组（每池1组）穿孔曝气管组4组（每池1组）11852m3生物填料、拦截筛网、自清洗系统和穿孔管曝气管，每套装置应配备安全有效可靠运行所需的设备、附件、紧固件、备品备件。
悬挂式填料环境保护产品技术要求指导
悬挂式填料环境保护产品技术要求（HJ/T 245-2006）前言为贯彻《中化人民共和国水污染防治法》，保障水污染治理设施质量，制定本标准。
本标准规定了悬挂式填料的技术要求、试验方法和检验规则等。
本标准由国家环境保护总局科技标准司提出。
本标准起草单位：中国环境保护产业协会（水污染治理委员会）、巩义市盛世净水材料有限公司、上海石化环保器材有限公司。
本标准国家环境保护总局2006年4月13日批准。
本标准自2006年6月1日起实施，自实施之日起代替《悬挂式填料》(HCRJ 022-1998 )本标准由国家环境保护总局解释。
1 范围本标准规定了悬挂式填料的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于水处理中进行生物处理时使用的悬挂式填料，包括半软性填料、弹性立体填料、组合填料和软性填补。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为标准的条款，其最新版本适用于标准。
GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志GB/T 7489 水质溶解氧的测定碘量法GB 11115 低密度聚乙烯树脂GB 11116 高密度聚乙烯树脂GB 12370 聚丙烯树脂CJ/T 3015.2 曝气器清水充氧性能测定3 定义悬挂式填料：指安装时把填料两端分别拴扎在和种类型支架上使用的填料。
4 分类与命名4.1分类a) 采用塑料原料，经注塑成片型后用中心绳穿连成串的为半软性填料，标记为BR；b) 采用塑料原料，经拉丝，再和中心绳纺制成型，呈立体状的为弹性立体填料，标记为TL；c) 采用塑料原料加工成骨架，再和醛化维纶长丝联合加工，并和中心绳穿连成串的为组合填料，标记为ZV；d）采用塑料原料加工成中心扣，再和醛化维纶长丝扣压成型，并和中心绳穿连成串，或采用醛化维纶绳和醛化维纶丝束打结成型的为软性填料，标记为R。
4.2 命名悬挂式填料的命名和型号用汉语拼音字母和阿拉伯数字表示。
生物悬浮载体填料招标要求
生物悬浮载体填料招标要求招标要求：生物悬浮载体填料本次招标要求使用高密度聚乙烯悬浮载体填料，填料规格为直径25±0.5mm，高度10±1mm，壁厚0.35±0.1.填料数量和物理性能应满足住部《水处理用高密度聚乙烯悬浮载体填料》（CJ/T461-2014）规定。
填料应有足够的满足招标要求的总有效表面积，最小有效比表面积应＞600m2/m3.填料应具有抗压强度＞50N/mm和紫外损失值＜0.06%。
填料颜色应为原材料原色（白色半透明），不得使用回收料或添加其他成分影响使用寿命。
投标人所供填料的使用寿命值不小于15年。
投标人需提供填料的有效比表面积、形状、性能等信息，并提供运行一年以上的业绩及证明资料。
填料应能够实现长时间浸泡于水中稳定不分解，亦不对微生物产生毒害作用。
填料不需要任何支架或其他的固定方式，可自由地分布在池体内。
填料的填充率不得低于25%，不得高于30%。
填料应有可靠的质量保证，应有足够的强度、抗磨损能力及较长的使用寿命。
填料应分袋包装，以便运输和投加到生物池内。
Filler includes outer and inner structures。
The outer structure is approximately cylindrical with a circular n。
The inner structure is composed of several small inner cylinders of equal length as the outer structure。
with one small inner cylinder at the center and the rest arranged in a b-like structure from the inner circle to the outer circle。
The tube holes of the small inner XXX b hole shape。
悬浮球形填料
悬浮球形填料
一、悬浮球形填料概述
悬浮球形填料又称生物球填料。
悬浮球形填料由网格球形壳体与内置载体二部分组成。
壳体为高分子聚合物注塑而成，球面呈网格状开孔。
内置载体的材料有醛化维纶丝及聚乙烯扁丝、纤维球以及小块海绵等。
前者是在壳体内设一轴杆，轴杆上有二个塑料扣，每个扣上固定有6束醛化维纶丝，纤维丝在水体中能随水流自由摆动；后者是以聚乙烯为原料拉成薄扁丝后呈刨花状成团填入壳体，不需要固定框架，可直接投放于反应器中。
具有投资小、适应性强、易挂膜、比表面积大、无需再生处理、运转管理方便等优点。
二、悬浮球形填料适用范围
悬浮球形填料可广泛应用于化工、纺织、印染、制药、造纸、食品加工等行业的废水及生活污水的处理。
三、悬浮球形填料技术指标
A、主要技术指标。
悬浮填料单元在活性污泥改造中的应用
１ ２ 实验 的启 动 ．
１２ １ 生 化 系 统 启 动 ．．
褂
酶婿
加 ∞ 如 ∞ ∞ ｍ ０ ０ ０ ０ Ｏ ０ ０ ０ ０
％ ％ ％ ％ ％ ％ ％ ％
本次 中试实验 以滨 化滨 阳污水 处理 场为 基地 ， 污水处 理 取 场曝气池在用 活性 污泥 放人 中试生 化池 内 ， 养并稳 定运行 一 培 段时 间后 。再用渔 网包 裹一 定数 量的悬 浮填料 ， 成悬 浮填 料 形
ｐ ｏ ｅ ｓｉ ｔｂｌ ｓ． Ｔｈ ｏ ｔｍｉａｉ ｎ ｃ ｍｂｉ ｔｏ ｓ ｔ ａ ｌ ｎ ａｅ ５％ ．５ ｒ ｃ ｓ Ｓ ｓａ ｅ ｍｏ ｔ ｅ ｐｉ ｚ ｔ ｏ ｏ ｎａｉｎ ｗａ ｈ ｔ ｆ ｌ ｇ ｒ ｔｓ ３ ｉ ｉ ｍ ｅ ａｉｎ ｉ ｅ ｏ ｉ ｒ ａ ａ ｄ ／ｈ ａ ｒ ｔｏ ｎ ａ ｒ ｂ ｃ ａ ｅ ｎ ０． ／ｈ ａ ｒ ｔｏ ｎ ａ ｏ ｉ ｒ ａ，ＨＲＴ ｓ８ ｈ．Ｕｎ ｅ ｕｃ ｏ ｄ ｔ ｎ ３ ｍ ｅ ａ ｉｎ ｉ ｎ ｘ ｃ ａ ｅ ｗａ ｄ ｒｓ ｈ ｃ ｎ ｉｉ ｓ，ｔ ｅ ＮＨ１一Ｎ ａ ｅ ｖ ｌｒ ｔｓｉ ｃ ｅ ｓ ｄ ｂ — ｏ ｈ ｍｅ ｎ ｒ ｍｏ ａ ａｅ ｎ ｒ ａ ｅ ｙａ ｂ ｕ ％ ｃ ｍｐ ｒ ｄ ｗｉ ｒ ｃ ｓ ． ｏ ｔ１ ８ ｏ ａ ｅ ｔ ＡＳ ｐ ｏ ｅ ｓ ｈ Ｋｅ ｙ ｗｏｒ ：ｓ ｓ ｅ ｉｎ ｃ ｒｉ ｒｕｎｔ ｙ ｒｄ ｐｒ ｃ ｓ ；ａ ｒ ｂ ｃ ａ ｅ ｄｓ ｕ ｐ ｎｓｏ ａ ｒｅ ｉ；ｈ ｂ ｏ ｅ ｓ ｅ ｏ ｉ ｒ ａ；ａ ｏ ｉ ｒ ａ；ｎ ｔ ｉ ｎ ｘｃａｅ ｅ
２１ ０ １年 ３ 第 ２ ９卷 ４期
广 州化 工
・７・ ８
悬浮 填 料 单 元在 活 性 污 泥 改 造 中 的应 用

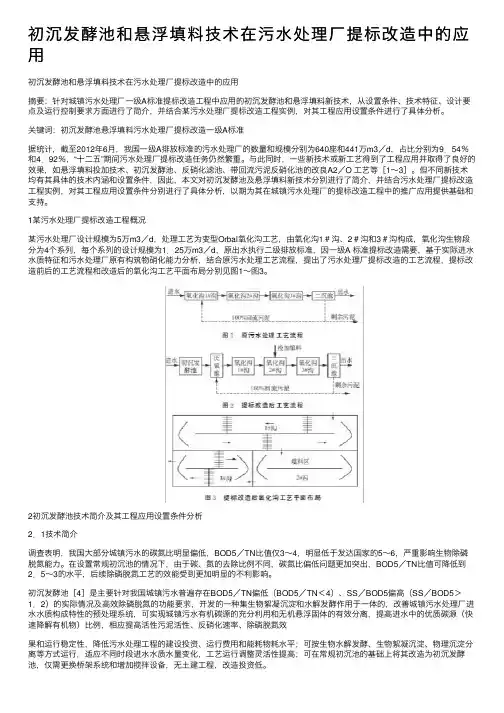

初沉发酵池和悬浮填料技术在污水处理厂提标改造中的应用
初沉发酵池和悬浮填料技术在污⽔处理⼚提标改造中的应⽤初沉发酵池和悬浮填料技术在污⽔处理⼚提标改造中的应⽤摘要：针对城镇污⽔处理⼚⼀级A标准提标改造⼯程中应⽤的初沉发酵池和悬浮填料新技术，从设置条件、技术特征、设计要点及运⾏控制要求⽅⾯进⾏了简介，并结合某污⽔处理⼚提标改造⼯程实例，对其⼯程应⽤设置条件进⾏了具体分析。
关键词：初沉发酵池悬浮填料污⽔处理⼚提标改造⼀级A标准据统计，截⾄2012年6⽉，我国⼀级A排放标准的污⽔处理⼚的数量和规模分别为640座和441万m3／d，占⽐分别为9．54％和4．92％，“⼗⼆五”期间污⽔处理⼚提标改造任务仍然繁重。
与此同时，⼀些新技术或新⼯艺得到了⼯程应⽤并取得了良好的效果，如悬浮填料投加技术、初沉发酵池、反硝化滤池、带回流污泥反硝化池的改良A2／O ⼯艺等［1～3］。
但不同新技术均有其具体的技术内涵和设置条件，因此，本⽂对初沉发酵池及悬浮填料新技术分别进⾏了简介，并结合污⽔处理⼚提标改造⼯程实例，对其⼯程应⽤设置条件分别进⾏了具体分析，以期为其在城镇污⽔处理⼚的提标改造⼯程中的推⼴应⽤提供基础和⽀持。
1某污⽔处理⼚提标改造⼯程概况某污⽔处理⼚设计规模为5万m3／d，处理⼯艺为变型Orbal氧化沟⼯艺，由氧化沟1＃沟、2＃沟和3＃沟构成，氧化沟⽣物段分为4个系列，每个系列的设计规模为1．25万m3／d，原出⽔执⾏⼆级排放标准，因⼀级A 标准提标改造需要，基于实际进⽔⽔质特征和污⽔处理⼚原有构筑物硝化能⼒分析，结合原污⽔处理⼯艺流程，提出了污⽔处理⼚提标改造的⼯艺流程，提标改造前后的⼯艺流程和改造后的氧化沟⼯艺平⾯布局分别见图1～图3。
2初沉发酵池技术简介及其⼯程应⽤设置条件分析2．1技术简介调查表明，我国⼤部分城镇污⽔的碳氮⽐明显偏低，BOD5／TN⽐值仅3～4，明显低于发达国家的5～6，严重影响⽣物除磷脱氮能⼒。
在设置常规初沉池的情况下，由于碳、氮的去除⽐例不同，碳氮⽐偏低问题更加突出，BOD5／TN⽐值可降低到2．5～3的⽔平，后续除磷脱氮⼯艺的效能受到更加明显的不利影响。
悬浮生物滤池设计计算
悬浮生物滤池设计计算悬浮生物滤池（Suspended Biological Filter，简称SBF）是一种常见的水处理设备，用于处理生活污水和工业废水中的有机物和氨氮等污染物。
本文将从设计计算的角度介绍悬浮生物滤池的相关内容。
一、悬浮生物滤池的原理悬浮生物滤池利用固定载体上的附着生物膜来降解有机物和氨氮等污染物。
当废水通过悬浮生物滤池时，污染物被附着在生物膜上，并通过生物降解作用逐渐转化为无害物质。
悬浮生物滤池的设计需要考虑废水的水量、水质、处理效果等因素。
二、悬浮生物滤池的设计参数1. 水力停留时间（Hydraulic Retention Time，简称HRT）：悬浮生物滤池中废水停留的平均时间，一般为4-8小时。
根据废水的水量和水质，可计算出滤池的有效容积。
2. 污染负荷（Pollution Load）：指单位时间内进入悬浮生物滤池的有机物和氨氮的质量。
根据废水的水质和水量，可计算出悬浮生物滤池的污染负荷。
3. 附着生物膜载体：悬浮生物滤池中常用的附着生物膜载体有填料、滤球等。
根据废水的水质和水量，可计算出悬浮生物滤池中所需的载体数量和表面积。
三、悬浮生物滤池的设计计算1. 计算悬浮生物滤池的有效容积：有效容积 = 废水流量× HRT2. 根据污染负荷计算附着生物膜载体的数量和表面积：载体数量 = 污染负荷 / 单位载体负荷载体表面积 = 载体数量× 单位载体表面积3. 根据悬浮生物滤池的尺寸计算载体的总体积：载体总体积 = 载体表面积 / 填料体积比四、悬浮生物滤池的设计注意事项1. 废水的水质和水量是设计悬浮生物滤池的基本参数，需要准确测定或估计。
2. 附着生物膜载体的选择应考虑其比表面积大、生物附着性好、易于维护等特点。
3. 悬浮生物滤池的设计应满足废水处理的要求，同时考虑设备的可行性和经济性。
4. 设计过程中应尽量减小悬浮生物滤池的阻力，以提高水处理效果。
五、悬浮生物滤池的应用与发展悬浮生物滤池广泛应用于生活污水和工业废水处理领域，具有处理效果好、运行成本低等优点。
移动床生物膜反应器(MBBR)工艺的填料填充率中试研究
主要参数 长×宽×高=1,200mm×1,200mm×2,500mm
DN1,000，高 2.3m DN110，2 个 直径Ф10
2．材料和方法
污泥接种自昆明七污二沉池后的浓缩污泥，浓度约为
20~30g/L。进水取自沉砂池后的出水，水质指标见下表 2。
表 2 昆明市第七污水处理厂进水水质
中试对填充率的选择有四种，分别为 PR=0%（无填料）、
15%、35%、55%。将填充率作为单因素控制变量，工况运
行稳定后，具体对不同填充率情况下进行分析，详见下表。
收稿日期：2019-01-01 作者简介：施宇震（1987-），男，英国留学博士，昆明理工大学环境与科学工程学院讲师，研究方向专注于环境工程与
项目
COD
BOD5 NH4-N
SS
TN
TP
pH
浓度（mg/L） 187.5~367.1 73.6~220.1 14.8~21.1 148.9~345.0 22.9~36.9 2.7~6.4 7.4~7.6
填料密度近于水，是改性的聚乙烯 K3 型，为蜂窝状，
可有效切割气泡，提高氧传递效率，降低对生物膜的冲刷。
1．填充率进水 COD 浓度在 70~250mg/L 时之间，在
反应器无填充率 0%时，COD 去除率为 73%~80.1%；填充
率 15%时，去除率为 84.3%~94.7%；填充率 35%时，去
除 率 达 89.7%~94.8% ； 填 充 率 加 到 55% 时 ， 去 除 率
Reactor）工艺国外使用较多，我国尚未大量使用，通过中
试研究 MBBR 悬浮填料最佳填充率有较好的实际应用价值。
一、移动床生物膜反应器（MBBR）工艺及悬浮填料
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生物悬浮载体填料招标要求
★（1）填料为生物悬浮载体填料，制造商提供的生物悬浮载体填料有效比表面积、形状、性能等均要满足住部《水处理用高密度聚乙烯悬浮载体填料》（CJ/T461-2014）规定。
投标所选填料（规格型号一致）需在国内必须有运行一年以上的业绩及证明资料。
★（2）本招标文件采购的为项目所需的总有效生物膜面积，供货商可根据其经验选择合适的悬浮填料。
悬浮填料应有足够的满足招标要求的总有效表面积（注：产品的最小有效比表面积应＞600 m2/m3），可保证足够的生物生长量。
供货商在投标文件中应明确标明所用填料的有效比表面积，并满足住建部《水处理用高密度聚乙烯悬浮载体填料》（CJ/T461-2014）规定。
生物悬浮载体填料抗
压强度＞50N/mm；生物悬浮载体填料紫外损失值＜0.06%。
规格尺寸：直径25±0.5mm，高度10±1mm；壁厚：0.35±0.1。
★（3）MBBR区填料的填充率（填料总体积÷MBBR填料区池容）不得低于25%，不得高于30%。
（4）生物悬浮载体填料正常运行时悬浮于水中，能生长有效的微生物膜以确保运行效果。
必须使用优质的纯HDPE（高密度聚乙烯）原材料生产，填料颜色应为原材料原色（白色半透明），禁止使用回收料或添加其他成分影响使用寿命。
能够实现长时间浸泡于水中稳定不分解，亦不对微生物产生毒害作用。
不需要任何支架或其他的固定方式，可自由地分布在池体内。
（5）生物悬浮载体填料应有可靠的质量保证，应有足够的强度、抗磨损能力及较长的使用寿命。
投标人所供填料的使用寿命值不小于15年。
应分袋包装，以便运输和投加到生物池内。
（6）填料包括外层结构体与内层结构体，外层结构体近似为圆筒状，其断面结构近似圆形；内层结构体由若干条与外层结构体等长的小型内筒组成，以其中一条小型内筒为中心、其余小型内筒按从内圈至外圈顺序排布，形成类似蜂窝状结构；位于外圈的小型内筒的筒孔成半蜂窝孔状，其呈辐射状的筒壁与外层结构体连在一起。
★（7）在投标文件中，填料供货商应明确所提供产品每立方米体积的填料数量，投标现场需提供约0.1L的填料样品，供招标人进行数量检验和备案，作为验收的样品封存。
（8）填料验收方法：
第一步：选取正方形箱体作为验收的核算容器，其内净尺寸为1m×1m×1m。
将相应型号的悬浮填料自然堆积在箱体内，填料自然堆积的平面与箱体上平面相平，即为1m³的填料，并称量出1m³填料的实际重量。
1m³填料的实际重量应在验收全程随机抽验，抽验频率不低于1%。
第二步：不同型号悬浮载体填料的有效比表面积不同，所以需根据采购的总有效生物膜面积换算成相应型号填料的总体积，且核算悬浮填料的填充率。
第三步：计算所供型号填料的总体积（m3）×实际称量出该型号填料1m³的实际重量（kg/m3）=最终验收的填料重量（kg）。
按照上述公式，对供货商所供填料进行称重验收。
