【CN209740928U】一种悬浮生物填料城镇污水处理装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920244078.6
(22)申请日 2019.02.27
(73)专利权人 江苏南大生态环境建设有限公司地址 211100 江苏省南京市江宁经济技术开发区将军大道20号翠屏国际城6幢708室 专利权人 南京大学环境规划设计研究院股份公司
(72)发明人 顾文柳 潘红澈 田漫 吴益飞
(74)专利代理机构 北京华识知识产权代理有限公司 11530代理人 汪浩
(51)Int.Cl.C02F 9/14(2006.01)
(54)实用新型名称一种悬浮生物填料城镇污水处理装置(57)摘要一种悬浮生物填料城镇污水处理装置，本实用新型属于污水处理技术领域，包括基座，所述基座的顶部设置有污水处理池，所述污水处理池的一侧外壁上开设有进水孔，另一侧外壁上开设有出水孔，所述污水处理池的一侧内壁上设置有滑轨，所述滑轨的外壁上滑动连接有滑座，所述滑座的一侧外壁上设置有支撑架，本实用新型通过深度可以调节的网袋可以将悬浮生物填料球放置在不同深度的污水处理池中，进而可以将不同深度的污水进行处理，提高处理的全面性和均匀性，另外，通过内球在悬浮生物填料球内的转动可以保证内球上的物生物与污水充分接触，避免悬浮生物填料球接触挤压造成背对水流的微生物与水流接触不充分造成处理效果变差的问
题。
权利要求书1页 说明书3页 附图2页CN 209740928 U2019.12.06
CN 209740928
U1.一种悬浮生物填料城镇污水处理装置，包括基座（1），所述基座（1）的顶部设置有污
水处理池（9），所述污水处理池（9）的一侧外壁上开设有进水孔（5），另一侧外壁上开设有出
水孔（11），其特征在于：所述污水处理池（9）的一侧内壁上设置有滑轨（7），所述滑轨（7）的
外壁上滑动连接有滑座（6），所述滑座（6）的一侧外壁上设置有支撑架（8），所述支撑架（8）
的一侧内壁上设置有网袋（3），所述污水处理池（9）的内部靠近网袋（3）的一侧位置处设置
有悬浮生物填料球（10），所述悬浮生物填料球（10）的一侧内壁上设置有第一转杆座（20），
所述第一转杆座（20）的内部设置有第一转杆（19），所述第一转杆（19）的一端设置有内球
（21）。
2.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：所述污水
处理池（9）的一侧外壁上靠近出水孔（11）的上方位置处设置有电控箱（16），所述电控箱
（16）的一侧外壁上设置有电源开关（18），且电控箱（16）的内部设置有气泵（17），所述污水
处理池（9）的顶部设置有固定架（12），所述固定架（12）的底部通过螺栓固定连接有气缸
（13），所述气缸（13）的一端设置有压板（14），所述污水处理池（9）的一侧内壁上设置有滤板
（15），所述气泵（17）与电源开关（18）电性连接。
3.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：所述滑轨
（7）的一侧外壁上开设有螺纹孔（2），所述滑座（6）的一侧外壁上通过螺纹旋合连接有调节
螺母（4），所述调节螺母（4）与螺纹孔（2）旋合连接。
4.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：所述悬浮
生物填料球（10）上远离第一转杆座（20）的一侧内壁上设置有第二转杆座（23），所述内球
（21）上远离第一转杆（19）的一侧外壁上设置有第二转杆（22）。
5.根据权利要求1所述的一种悬浮生物填料城镇污水处理装置，其特征在于：气缸（13）
与气泵（17）通过气管连接，滤板（15）
的内部嵌入有过滤网。权 利 要 求 书1/1页
2CN 209740928 U

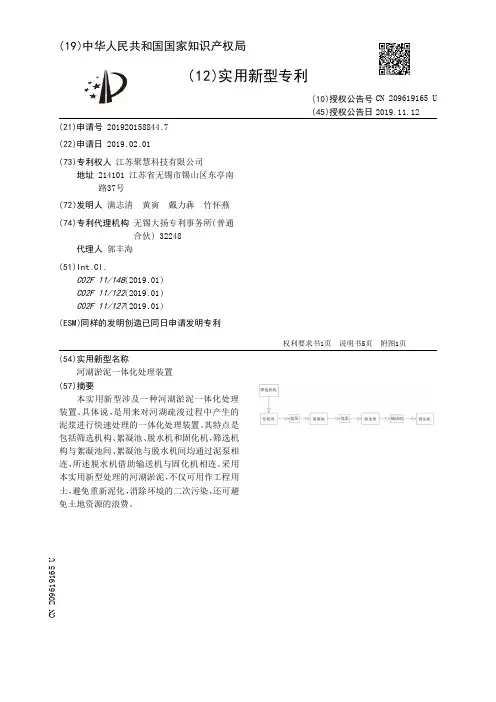

【CN209619165U】河湖淤泥一体化处理装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920158844.7(22)申请日 2019.02.01(73)专利权人 江苏聚慧科技有限公司地址 214101 江苏省无锡市锡山区东亭南路37号(72)发明人 满志清 黄寅 戴力犇 竹怀燕 (74)专利代理机构 无锡大扬专利事务所(普通合伙) 32248代理人 郭丰海(51)Int.Cl.C02F 11/148(2019.01)C02F 11/122(2019.01)C02F 11/127(2019.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称河湖淤泥一体化处理装置(57)摘要本实用新型涉及一种河湖淤泥一体化处理装置。具体说，是用来对河湖疏浚过程中产生的泥浆进行快速处理的一体化处理装置。其特点是包括筛选机构、絮凝池、脱水机和固化机，筛选机构与絮凝池间、絮凝池与脱水机间均通过泥泵相连，所述脱水机借助输送机与固化机相连。采用本实用新型处理的河湖淤泥，不仅可用作工程用土，避免重新泥化，消除环境的二次污染，还可避
免土地资源的浪费。
权利要求书1页 说明书5页 附图1页CN 209619165 U2019.11.12
CN 209619165
U1.河湖淤泥一体化处理装置，其特征在于:包括筛选机构、絮凝池、脱水机和固化机，筛选机构与絮凝池间、絮凝池与脱水机间均通过泥泵相连，所述脱水机借助输送机与固化机相连。2.如权利要求1所述的河湖淤泥一体化处理装置，其特征在于：所述筛选机构是振动筛或滚动筛，筛选机构下方有存泥池，存泥池的池口与筛选机构在竖方向上相对应；所述存泥池与絮凝池间借助一个所述泥泵相连通。3.如权利要求1所述的河湖淤泥一体化处理装置，其特征在于：所述絮凝池含有池体和第一搅拌器。4.如权利要求1所述的河湖淤泥一体化处理装置，其特征在于：所述脱水机是高压板框压滤机或高速离心机。5.如权利要求1所述的河湖淤泥一体化处理装置，其特征在于：所述输送机是螺旋输送机或带式输送机。6.如权利要求1所述的河湖淤泥一体化处理装置，其特征在于：所述固化机含有储泥仓
给排水专业废止图集
给排水专业废止图集
序号 图集号 图集名称 废止文号 废止时间 替代图集
1 01S302 雨水斗 建质[2009]56号 2009-6-1 0:00:00 09S302
2 01S305 小型潜水排污泵选用及安装 建质[2008]189号 2008-12-1 0:00:00 08S305
3 01SS126 住宅用热水器选用及安装 建质[2008]189号 2008-12-1 0:00:00 08S126
4 03S407-1 建筑给水金属管道安装－铜管 建质[2009]121号 2009-9-1 0:00:00 09S407-1
5 04S901 民用建筑工程给水排水施工图设计深度图样 建质[2009]121号 2009-9-1 0:00:00 09S901
6 05S902 民用建筑工程给水排水初步设计深度图样 建质[2009]121号 2009-9-1 0:00:00 09S902
7 99S304 卫生设备安装 建质[2009]121号 2009-9-1 0:00:00 09S304
8 92S303 医院卫生设备安装 建质[2009]56号 2009-6-1 0:00:00 09S303
9 01(03)S305 小型潜水排污泵选用及安装(2003年局部修改版) 建质[2008]189号 2008-12-1 0:00:00 08S305
10 S141(一) 皮碗式防冻给水栓 建设[1994]386号 1994-6-18 0:00:00
11 S141(二) 活塞式防冻给水栓 建设[1994]386号 1994-6-18 0:00:00
12 S141(三) 外排式防冻给水栓 建设[1994]386号 1994-6-18 0:00:00
13 S141(四) 地温式防冻给水栓 建设[1994]386号 1994-6-18 0:00:00
【CN109896669A】混合絮凝气浮一体机【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910352054.7(22)申请日 2019.04.29(71)申请人 大连交通大学地址 116000 辽宁省大连市沙河口区黄河路794号(72)发明人 费庆志 范文新 解新宇 候婷婷 许芝 肖经伦 韩耀 刘志航 (74)专利代理机构 大连优路智权专利代理事务所(普通合伙) 21249代理人 宋春昕 刘国萃(51)Int.Cl.C02F 9/04(2006.01)
(54)发明名称混合絮凝气浮一体机(57)摘要本发明涉及环境工程技术领域，具体公开了一种混合絮凝气浮一体机，包括进污水管、污水泵、酸碱加药管、酸碱计量泵、酸碱进药管、酸碱药箱、混凝剂加药管、混凝剂计量泵混凝剂进药管、混凝剂药箱、进水管、多项介质泵、进气管、空气流量计、出溶气水管、溶气水支管、污水管、第一助凝剂加药管、第一助凝剂计量泵、第一助凝剂进药管、助凝剂药箱、第二助凝剂加药管、第二助凝剂计量泵、第二助凝剂进药管、箱体、隔板、搅拌装置、出水收集管、出水导出管、低位出水管、高位出水管、电动阀、浮渣收集槽和排泥管。本发明解决了现有技术中的气浮净水工艺分离效果差，占地面积大，
设备费用高等问题。
权利要求书2页 说明书6页 附图1页CN 109896669 A2019.06.18
CN 109896669
A1.一种混合絮凝气浮一体机，其特征在于，包括进污水管(1)、污水泵(13)、酸碱加药管(4)、酸碱计量泵(5)、酸碱进药管(6)、酸碱药箱(7)、混凝剂加药管(9)、混凝剂计量泵(10)混凝剂进药管(11)、混凝剂药箱(12)、进水管(21)、多项介质泵(20)、进气管(27)、空气流量计(25)、出溶气水管(28)、溶气水支管(39)、污水管(14)、第一助凝剂加药管(40)、第一助凝剂计量泵(42)、第一助凝剂进药管、助凝剂药箱、第二助凝剂加药管(44)、第二助凝剂计量泵(43)、第二助凝剂进药管、箱体(58)、隔板(50)、搅拌装置、出水收集管(53)、出水导出管(54)、低位出水管(57)、高位出水管(56)、电动阀(55)、浮渣收集槽(51)和排泥管(52)；所述进污水管(1)与所述污水泵(13)的进水口连接，所述酸碱加药管(4)的一端与所述进污水管(1)连接，另一端与所述酸碱计量泵(5)的出水口连接，所述酸碱进药管(6)的一端与所述酸价计量泵(5)的进水口连接，另一端位于所述酸碱药箱(7)内，所述混凝剂加药管(9)的一端与所述进污水管(1)连接，另一端与所述混凝剂计量泵(10)的出水口连接，所述混凝剂进药管(11)的一端与所述混凝剂计量泵(10)的进水口连接，另一端位于所述混凝剂药箱(12)内，所述污水泵(13)的出水口通过所述污水管(14)与所述隔板(50)内的底部连接，所述进水管(21)的一端与所述污水管(14)连接，另一端与所述多功能介质泵(20)的进水口连接，所述空气流量计(25)通过所述进气管(27)与所述多功能介质泵(20)的进气口连接，所述多功能介质泵(20)的出水口通过所述溶气出水管(28)与所述污水管(14)连接，所述溶气水支管(39)的一端与所述溶气出水管(28)连接，另一端与所述所述隔板(50)内的中部连接，所述第一助凝剂加药管(40)的一端与所述污水管(14)连接，另一端与所述第一助凝剂计量泵(42)的出水口连接，所述第一助凝剂进药管的一端与所述第一助凝剂计量泵(42)的进水口连接，另一端位于所述助凝剂药箱内，所述第二助凝剂加药管(44)第一段与所述溶气水支管(39)连接，另一端与所述第二助凝剂计量泵(43)的出水口连接，所述第二助凝剂进药管的一端与所述第二助凝剂计量泵(43)的进水口连接，另一端位于所述助凝剂药箱内，所述隔板(50)为斗状且设在所述箱体(58)内，所述搅拌装置的输出轴位于所述隔板(50)内，所述出水收集管(53)设在所述箱体(58)内且位于所述隔板(50)外的底部，所述低位出水管(57)和高位出水管(56)均通过所述出水导出管(54)与所述出水收集管(53)连接，所述电动阀(55)设在所述低位出水管(57)上，所述箱体(58)的上部设有浮渣收集槽(51)，所述浮渣收集槽(51)的底部设有排泥管(52)，所述低位出水管(57)的高度低于所述高位出水管(57)的高度，所述高位出水管(57)的高度等于所述浮渣收集槽(51)的上沿的高度。2.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述进污水管(1)上设有调节阀。3.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述酸碱加药管(4)、混凝剂加药管(9)、第一助凝剂加药管(40)和第二助凝剂加药管(44)上均设有调节阀。4.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述污水管(14)上从上游到下游依次设有调节阀、污水流量计(16)、调节阀、第一取样水龙头(18)和第一压力表(19)。5.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述进水管(21)上从上游到下游依次设有两个调节阀和一个真空表(24)。6.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述进气管(27)上设有调

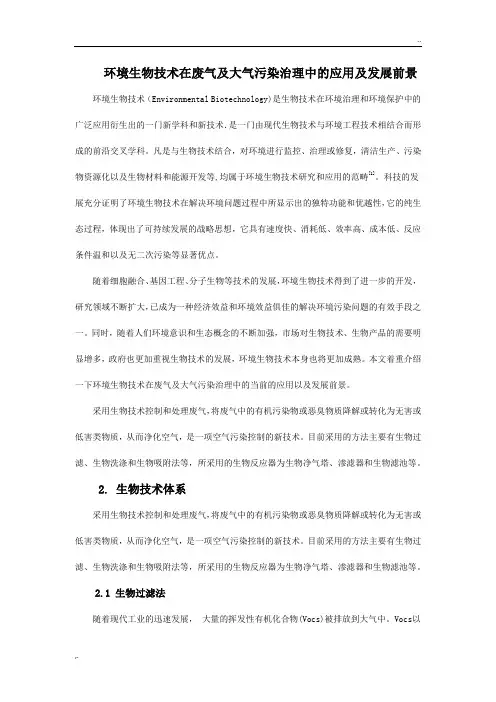

环境生物技术在废气及大气污染治理中的应用以及发展前景
..
,. 环境生物技术在废气及大气污染治理中的应用及发展前景
环境生物技术（Environmental Biotechnology)是生物技术在环境治理和环境保护中的广泛应用衍生出的一门新学科和新技术．是一门由现代生物技术与环境工程技术相结合而形成的前沿交叉学科。凡是与生物技术结合，对环境进行监控、治理或修复，清洁生产、污染物资源化以及生物材料和能源开发等,均属于环境生物技术研究和应用的范畴[1]。科技的发展充分证明了环境生物技术在解决环境问题过程中所显示出的独特功能和优越性，它的纯生态过程，体现出了可持续发展的战略思想，它具有速度快、消耗低、效率高、成本低、反应条件温和以及无二次污染等显著优点。
随着细胞融合、基因工程、分子生物等技术的发展，环境生物技术得到了进一步的开发，研究领域不断扩大，已成为一种经济效益和环境效益俱佳的解决环境污染问题的有效手段之一。同时，随着人们环境意识和生态概念的不断加强，市场对生物技术、生物产品的需要明显增多，政府也更加重视生物技术的发展，环境生物技术本身也将更加成熟。本文着重介绍一下环境生物技术在废气及大气污染治理中的当前的应用以及发展前景。
采用生物技术控制和处理废气，将废气中的有机污染物或恶臭物质降解或转化为无害或低害类物质，从而净化空气，是一项空气污染控制的新技术。目前采用的方法主要有生物过滤、生物洗涤和生物吸附法等，所采用的生物反应器为生物净气塔、渗滤器和生物滤池等。
2. 生物技术体系
采用生物技术控制和处理废气，将废气中的有机污染物或恶臭物质降解或转化为无害或低害类物质，从而净化空气，是一项空气污染控制的新技术。目前采用的方法主要有生物过滤、生物洗涤和生物吸附法等，所采用的生物反应器为生物净气塔、渗滤器和生物滤池等。
2.1 生物过滤法
随着现代工业的迅速发展， 大量的挥发性有机化合物(Vocs)被排放到大气中。Vocs以..
,. 其来源广、危害大的特点而成为仅次于颗粒污染物的第二大大气污染物。大气中逐渐增加的Vocs已经成为当今关注的重要环境问题之一。传统处理Vocs废气方法主要有燃烧、冷凝、吸附、吸收等。生物过滤法是一个相对较新的处理大气量、可生化Vocs的废气处理技术。凭简单高效、费用低、无二次污染等特点。生物过滤法成为一简单、高效及具有前景的Vocs废气处理技术。
洗涤厂污水处理工程方案
洗涤厂污水处理工程
设
计
方
案
一、概况
根据业主提供资料，宾馆主要洗涤宾馆床单、被罩，洗衣废水，每天的洗涤厂污水为40m³/D，我公司特设计一套LC-WSZ-40的污水处理设备，出水达到三级排放标准。
由于没有做水质检验报告，根据同行业信息资料：
设计进水水质为：pH=6.0-9.0，CODCr≤600g/L，BOD5≤300mg/L，SS≤300mg/L, 氨氮≤30mg/L。
针对该项目具体污水水质的特点，本方案拟采用常规的“A/O/O生物接触氧化”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备为钢结构，考虑到周边环境和卫生问题，故该洗涤污水处理工程决定采用全埋地式结构，上部覆土，种植花木、草坪，进一步美化环境。
第二章 设计依据、设计原则及设计范围
1、设计依据
•《城镇污水处理厂污染物排放标准》（GB18918-2002）；
• GBJ15-188 －建筑给水排水设计规范；
• 给水排水标准规范实施手册；
•室外排放设计规范（GBJ14－87）；
•环境噪声标准（GB5096－93）；
•低压配电设计规范GB50054-95；
• 《城市污水再生利用 农田灌溉用水水质》(GB 20922-2007)；
•我公司所完成同类工程所取得的实际经验和实际工程参数；
•《污水综合排放标准》（GB8978-1996）。
2、设计原则
1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规；
2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；
3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。要求改善劳动卫生条件，贯彻安全生产和清洁文明生产的方针；
4）为了提高污水处理站管理水平，设计采用的自动化程度较高，操作人员的劳动强度低；
5）合理选用优质配件，降低能耗，提高工作效益和使用寿命，降低成本；
五种水处理新技术概述
五种水处理新技术概述
学号：S201004132 姓名：杨龙
一、高密度澄清池
1. 高密度澄清池概述
高密度澄清池是一种采用加药混凝、聚凝反应、斜管（板）沉淀及部分污泥循环方式的快速高效的澄清池，它是平流式沉淀池、斜管沉淀池和机械加速澄清池之后的新型澄清池，由法国得利满公司开发研制。其工作原理是：原始概念上的整体化混合聚凝反应；推流式反应池是沉淀池之间的慢速传输；污泥的外部在循环系统；斜管沉淀处理；合成絮凝剂+高分子助凝剂作用机理。
高密度澄清池构造有三种：RL型高密度澄清池；RP型高密度澄清池；RPL型高密度澄清池。常用的为RL型高密度澄清池，采用该池型的高密度澄清池，泥水混合物流入澄清池的斜管下部污泥在斜管下的沉淀区从水中分离出来，此时的沉淀为阻碍沉淀，剩余絮片被斜管截留，该分离作用是遵照斜管沉淀机理进行的。因此在同一构筑物内整个沉淀过程分为两个阶段进行，即深层阻碍沉淀和浅层斜管沉淀。
高密度澄清池有五个重要特点：均质絮凝体及高密度矾花；沉淀速度快（15-40m/L），采用密集型设计；有效地完成污泥浓缩；沉淀后出水质量较高，一般在10NTU以内；抗冲击负荷能力强，不易受突发性冲击负荷的变化影响，该池可在流速波动范围大的情况下运行。
高密度澄清池由三个主要部分组成：反应池；预沉池-浓缩池；斜管分离池。反应池分为两个部分：快速混凝搅拌反应池；慢速混凝推流式反应池。快速混凝搅拌反应池中原水引入到反应池底板的中央。通过来自污泥浓缩池的浓缩污泥的外部再循环系统使池中污泥浓度得以保障。反应池中获得的大量的高密度、均质的矾花，矾花慢速地从一个大的预沉区进入澄清区，是大量的悬浮固体颗粒在该区均匀沉积。矾花在澄清池下部汇集污泥并浓。浓缩区分两层，一层位于排泥斗上部，一层位于其下部。上层为再循环污泥的浓缩。下层是产生大量浓缩污泥的地方。澄清池由一个集水槽系统回收。絮凝物堆积在澄清池的下部，形成的污泥也在该部分区域浓缩。污泥通过浓缩刮泥机收集起来，循环至反应池入口处，剩余污泥排放至污泥脱水工序。
填料在城市污水处理厂污泥减量中的应用
第２９卷第１期 ２０１２年１月 吉 林 化 工 学 院 学 报 ＪＯＵＲＮＡＬ ＯＦ ＪＩＬＩＮ ＩＮＳＴＩＴＵＴＥ ＯＦ ＣＨＥＭＩＣＡＬ ＴＥＣＨＮＯＬＯＧＹ Ｖ０１．２９ Ｎｏ．１ Ｊａｎ． ２０１１
文章编号：１００７－２８５３（２０１２）０１－００７６－０２ 填料在城市污水处理厂污泥减量中的应用
金虎，刘 虹 （吉林化工学院环境与生物工程学院，吉林吉林１３２０２２） 摘要：利用正在运行的城市污水处理厂好氧池投加填料的方法，可降低污泥产量，减少污水处理厂的污 泥处理费用，并且投加填料时不需要停水停产，不需要增加好氧池的容积．试验结果表明：投加填料后污 泥产率为０．２３２ ８，仅为普通活性污泥法的６０％左右．此外，投加填料的好氧池中形成了较长的食物链， 有利于污泥减量． 关键词：填料；城市污水；污泥产率；食物链 中图分类号：Ｘ７０３ 文献标志码：Ａ
活性污泥法是迄今为止世界上应用最广泛的 污水生物处理技术之一，但是该法在处理过程中 会产生大量的剩余污泥，剩余污泥产生量一般占 污水处理量的０．３％～０．５％（以含水率９７％ 计）．同时，污泥处理的投资和运行费用巨大，占 整个污水处理厂投资及运行费用的２５％～６５％， 已成为污水处理厂面临的沉重负担 ４。．本文采用 好氧池投加填料的方式，对已建城市污水处理厂 工艺进行了污泥减量的研究．
１材料与方法
１．１试验装置与填料 试验在某城市污水处理厂内进行，该厂采用 Ａ／Ｏ工艺，其中Ｏ段采用活性污泥法．试验分两 组进行对比，１号为投加填料的试验，２号为未投 加填料的试验．试验装置主要包括好氧池、竖流式 沉淀池和污泥池．试验采用的流化填料为某公司 的专利产品，该填料易于微生物的附着和生长，具 有较高的孔隙率和比表面积． １．２原水水质及运行条件 试验用原水取自进入Ｏ段之前的污水处理 厂废水，原水ＣＯＤ 为５１０～５８５ ｍｇ／Ｌ，试验流量 为１０ ｎａ ／ｈ，废水同时进入２组好氧池，好氧池出 水分别进入２组沉淀池，污泥回流量均为５０％， 剩余污泥分别进入２组污泥池进行计量．取污水 处理厂回流污泥作为种泥，污泥投加量为好氧池 有效容积的１／２，再投入同样容积的污水，最终好 氧池初始污泥浓度为２ ５００ ｍｇ／Ｌ． １。３分析方法 ＣＯＤ采用重铬酸钾回流法测定，溶解氧ＤＯ、 ｐＨ、ＳＳ及ＭＩＳＳ均采用《水和废水监测分析方 法》，微生物通过光学显微镜（ＢＸ４１；ＯＬＹＭＰＵＳ， Ｊａｐａｎ）观察． ２结果与讨论
江苏省太湖流域城镇污水处理厂除磷脱氮提标改造技术攻关总结报告
江苏省太湖流域城镇污水处理厂除磷脱氮提标改造技术攻关总结报告
江苏省太湖流域城镇污水处理厂除磷脱
氮提标改造技术攻关总结报告
论文导读,国家对太湖流域城镇污水处理厂尾水排放提出了更加严格的要求。江苏省需完成太湖流域169个城镇污水处理厂的除磷脱氮提标改造工程。太湖流域城镇污水处理厂除磷脱氮提标改造工程是一项全新的工作。
关键词,城镇污水处理,除磷脱氮,提标改造
1技术攻关背景及研究内容
1.1背景
2007年春末夏初,太湖蓝藻爆发,引发无锡供水危机。此后,国家对太湖流域城镇污水处理厂尾水排放提出了更加严格的要求,新,扩,建城镇污水处理厂必须按照《城镇污水处理厂污染物排放标准》,GB18918-2002,一级标准A标准实施建设。
根据国家和江苏省太湖流域水污染防治工作的总体部署,在2010年底前,江苏省需完成太湖流域169个城镇污水处理厂的除磷脱氮提标改造工程,总规模364.82万立方米/日,预计投资约27亿元。
太湖流域城镇污水处理厂除磷脱氮提标改造工程是一项全新的工作,时间紧、任务重、系统性强,可供借鉴的经验不多,指导思想和技术路线不明确,设
计参数和建设标准等缺乏。因此,为确保提标改造技术可行,设备材料经济适用,提标改造任务如期完成,江苏省政府决定在省级财政资金中安排专项经费3000万元,由省住房和城乡建设厅集中组织开展太湖流域城镇污水处理厂除磷脱氮提标改造技术攻关示范科技项目,为江苏省太湖流域城镇污水处理厂提标建设工作提供坚实的技术支撑。
1.2研究内容
针对江苏省太湖流域城镇污水处理厂提标建设要求,确立了10个研究课题,立足于示范工程生产性试验,辅以中试、小试,以及调研分析等多种研究形式,广泛借鉴国内外新技术、新材料、新设备,有针对性地开展研究工作。免费论文,除磷脱氮。具体研究内容框架图如下,
具体的研究内容如下,
,1,污水处理厂主要污染物来源研究,调查太湖流域苏锡常地区主要污染物来源,研究管网建设及运行对污染物浓度变化的影响规律,建立苏南地区城镇污水水质数据库和污水处理厂进水水质预测模型,有针对性的源头污染控制措施及政策建议研究。
【CN110104779A】一种农田氮磷生态拦截沟渠系统的构建方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910248329.2(22)申请日 2019.03.29(71)申请人 浙江农林大学地址 310000 浙江省杭州市临安区武肃街666号(72)发明人 曹玉成 徐坚 蔡飞翔 张肖剑 庄倩倩 胡玉梅 (74)专利代理机构 浙江杭知桥律师事务所 33256代理人 王梨华 陈丽霞(51)Int.Cl.C02F 3/32(2006.01)C02F 3/34(2006.01)E02B 11/00(2006.01) (54)发明名称一种农田氮磷生态拦截沟渠系统的构建方法(57)摘要本发明涉及农业面源污染防治领域，公开一种农田氮磷生态拦截沟渠系统的构建方法，包括工程措施和生态措施，工程措施包括以下措施：设有一道沟渠(4)，在农田排水口处设有水位调节积泥池(1)；在沟渠(4)的底部设有低位生态坝(2)；在低位生态坝(2)下游的沟渠底部设有下沉式生态净化池(3)；生态措施包括以下措施：在沟渠(4)底部种植优势沉水植物(41)；向沟渠(4)中投加底栖软体动物(42)；在沟渠(4)埂上种植防控病虫害的草本植物。本发明利用生态和工程措施的配合，防止农田水土流失和沟渠淤积，确保沟渠维持一定的生态水位，强化沟渠对农田退水的污染拦截能力，同时也有利于维系农田沟渠的
生物多样性且实施的成本低。
权利要求书2页 说明书6页 附图1页CN 110104779 A2019.08.09
CN 110104779
A1.一种农田氮磷生态拦截沟渠系统的构建方法，包括工程措施和生态措施，其特征在于：工程措施包括以下措施：设有一道沟渠(4)，在通向沟渠(4)的农田排水口处设有水位调节积泥池(1)；在沟渠(4)的底部每间隔50～200m设置一座低位生态坝(2)；在低位生态坝(2)下游的沟渠底部设有下沉式生态净化池(3)；生态措施包括以下措施：在沟渠(4)底部种植优势沉水植物(41)；向沟渠(4)中投加底栖软体动物(42)；在沟渠(4)埂上种植用于防控病虫害的草本植物。2.根据权利要求1所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：低位生态坝(2)的坝顶高程与其上一级低位生态坝所处位置的沟底高程相等，低位生态坝(2)由单层或多层生态袋(21)堆叠而成，生态袋(21)为植物根系可透过生长的土工布缝制而成的生态袋，生态袋(21)中填装有植物繁殖体和复合基质。3.根据权利要求2所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：植物繁殖体为多年生湿生挺水植物或水生挺水植物的种子、块根、块茎、球茎、鳞茎中的一种或多种。4.根据权利要求2所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：复合基质是由以下质量百分比的组分组成：沟渠淤泥：30～40％；火山石粉：20～28％；原生蛭石粉：20～30％；白云石颗粒：20～30％。5.根据权利要求1所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：水位调节积泥池(1)内设有进水口(11)和出水口(12)，进水口(11)与农田田块排水口连通并接入农田排水，出水口(12)装有“L”形的可调式出水管，可调式出水管包括横管和竖管，横管的管口与排水沟渠连通，竖管左右移动调节农田水位。6.根据权利要求1所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：下沉式生态净化池(3)通过活动隔板(31)分隔成第一净化池和第二净化池，活动隔板(31)为单个或两个相平行的活动隔板，可向上移动活动隔板(31)抬高沟渠(4)上游水位使沟渠(4)水流流经下沉式生态净化池(3)的内部，或者向下移动活动隔板(31)至下沉式生态净化池(3)的底部以阻断沟渠(4)水流流经下沉式生态净化池(3)内部。7.根据权利要求6所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：第一净化池的池顶上装有可取出的隔网(32)，第二净化池内的中上部装有可取出的填料床(33)，第二净化池的池壁或池体中安装有可卸取的固定式支撑立管(34)，固定式支撑立管(34)的管体内设有活动式支撑立管(35)，第二净化池的水面上设有生态浮床(36)，生态浮床(36)中设有可套入固定式支撑立管(34)的套环，8.根据权利要求7所述的一种农田氮磷生态拦截沟渠系统的构建方法，其特征在于：填料床(33)中填装有弹性填料、软性填料、半软性填料中的一种或多种，固定式支撑立管(34)的内径为30～60mm，固定式支撑立管(34)的长度不小于下沉式生态净化池(3)的深度和沟渠(4)常水位水深之和，活动式支撑立管(35)的外径小于固定式支撑立管(34)的内径，活动
【CN109819987A】一种含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910218081.5(22)申请日 2019.03.21(71)申请人 河南瀚斯作物保护有限公司地址 476100 河南省商丘市睢阳产业集聚区工业大道与睢化四路交叉口南500米路东(72)发明人 林枫 包来仓 尚铁军 刘继平 侯洁 张艳菊 赵欣雨 (74)专利代理机构 郑州华智星知识产权代理事务所(普通合伙) 41145代理人 刘迪(51)Int.Cl.A01N 43/40(2006.01)A01N 33/18(2006.01)A01N 33/22(2006.01)A01P 13/00(2006.01)
(54)发明名称一种含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物(57)摘要本发明专利涉及农药除草剂技术领域，公开了一种含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物。所述除草组合物活性成分包括吡氟酰草胺、二甲戊灵和乙氧氟草醚，所述吡氟酰草胺、二甲戊灵和乙氧氟草醚的质量比为1～10：10～30:1～10，其还含有农药制剂中通常使用的助剂，该除草组合物的优选剂型为：乳油、可湿性粉剂、水分散粒剂、悬浮剂、水乳剂。相对于传统的单剂或者二元复配除草组合物，本发明提供的除草组合物将吡氟酰草胺、二甲戊灵和乙氧氟草醚三种不同作用机理的活性成分组合复配使用，使得该除草组合物有明显的协同增效作用，不仅有效降低了杂草抗药性的产生，扩大杀草谱，而且成本低，药效发挥迅速，
持效期长。
权利要求书1页 说明书8页CN 109819987 A2019.05.31
CN 109819987
A1.一种含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物，其特征在于：包括活性成分吡氟酰草胺、二甲戊灵和乙氧氟草醚，所述吡氟酰草胺、二甲戊灵和乙氧氟草醚的质量比为1～10：10～30:1～10。2.如权利要求1所述的含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物，其特征在于：除草组合物中还含有农药制剂中通常使用的助剂用以制备成适合农业使用的各种剂型。3.如权利要求2所述的含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物，其特征在于：所述的助剂包括溶剂、乳化剂、分散剂、润湿剂、崩解剂、增稠剂、稳定剂、防冻剂、消泡剂、填料中的一种或者多种。4.如权利要求2所述的含有吡氟酰草胺、二甲戊灵和乙氧氟草醚的除草组合物，其特征在于：除草组合物制备的剂型为乳油、可湿性粉剂、水分散粒剂、悬浮剂、
