高二物理选修3-2_电磁感应习题(1)含答案~自认为比较精品,欢迎下载
人教版高中物理选修3-2高二电磁感应测试：磁场、电流、电磁感应(含答案).docx
高中物理学习材料综合测验（满分100分，时间90分钟）一、选择题（本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。
全部选对的得4分，选对但不全的得2分，有选错的得0分）1、关于电磁感应，下述说法正确的是（ ）A 、穿过线圈的磁通量越大，感应电动势越大B 、穿过线圈的磁通量为零，感应电动势一定为零C 、穿过线圈的磁通量的变化越大，感应电动势越大D 、穿过线圈的磁通量变化越快，感应电动势越大2、两个电压表甲、乙是由完全相同的电流表改装而成，它们的量程分别为5V 、15V ，为了测量15~20V的电压，把甲、乙串联起来使用，则两表的（ ）A 、读数相同B 、指针偏转角度相同C 、读数正比于表的内阻D 、指针偏转角度正比于表的内阻3、关于磁感应强度B ，下列说法中正确的是（ ）A 、磁场中某点B 的大小，跟放在该点的试探电流元的情况有关B 、磁场中某点B 的方向，跟放在该点的试探电流元所受的磁场力方向一致C 、在磁场中某点试探电流元不受磁场力作用时，该点B 值大小为零D 、在磁场中磁感线越密集的地方，B 值越大4、关于带电粒子在匀强电场和匀强磁场中的运动，下列说法正确的是（ ）A 、带电粒子沿电场线方向射入时，电场力对带电粒子做正功，粒子的动能一定增加B 、带电粒子垂直于电场线方向射入时，电场力对带电粒子不做功，粒子的动能不变C 、带电粒子沿磁感线方向射入时，洛伦兹力对带电粒子做正功，粒子的动能一定增加D 、不论带电粒子如何射入磁场，洛伦兹力对带电粒子都不做功，粒子的动能不变5、如图所示，一个矩形线圈，在匀强磁场中绕一固定轴做匀速转动，当线圈处于图中所示位置时（ ）A 、磁通量和磁通量的变化率最大，感应电动势最小B 、磁通量、磁通量的变化率和感应电动势都最大C 、磁通量最小，磁通量的变化率和感应电动势最大D 、磁通量、磁通量的变化率和感应电动势都最小6、一根导体棒ab 在水平方向的匀强磁场中下落，并始终保持水平方向且与磁场方向垂直，如图所示，则（ ）A 、U ab =0B 、φa >φb ，U ab 保持不变C 、φa >φb ，U ab 越来越大D 、φa <φb ，U ab 越来越大7、如图所示，一导线弯成半径为a 的半圆形闭合回路。
鲁科版高中物理选修3-2本章练测：第1章电磁感应(含答案).docx
图1图4图5图6高中物理学习材料唐玲收集整理第1章 电磁感应建议用时 实际用时满分 实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个 选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备．下列电器设备中，哪个没有利用电磁感应原理( ) A ．动圈式话筒 B ．白炽灯泡 C ．磁带录音机 D ．电磁炉2.(2011年重庆高二检测)如图1所示， 、 、 三个环水平套在条形磁铁外面，其中 和 两环大小相同， 环最大， 环位于N 极处， 和 两环位于条形磁铁中部，则穿过三个环的磁通量的大小 是( )A ． 环最大， 与 环相同B ．三个环相同C ． 环比 环大D ． 环一定比 环大3.如图2所示的装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A中不产生感应电流的 是( )A ．开关S 接通的瞬间B ．开关S 接通后，电路中电流稳定时C ．开关S 接通后，滑动变阻器触头滑动的瞬间D ．开关S 断开的瞬间4.闭合回路的磁通量 随时间t 变化图象分别如图3 所示，关于回路中产生的感应电动势的下列论述，其中正确的是( )A ．图甲的回路中感应电动势恒定不变B ．图乙的回路中感应电动势恒定不变C ．图丙的回路中0～t 1时间内的感应电动势小于t 1～t 2时间内的感应电动势D ．图丁的回路中感应电动势先变大，再变小 5.如图4所示， 为一正方形导线框，它以恒定速度向右进入以 为边界的匀强磁场，磁场方向垂直线圈平面， 线与线框的边成45°角， 、 分别为 和 的中点．关于线框中的感应电流，正确的说法 是( )A ．当E 点经过边界MN 时，线框中感应电流最大B ．当P 点经过边界MN 时，线框中感应电流最大C ．当F 点经过边界MN 时，线框中感应电流最大D ．当Q 点经过边界MN 时，线框中感应电流最大 6.半径为R 的圆形线圈，两端A 、D 接有一个平行板电容器，线圈垂直放在随时间均匀变化的匀强磁场中，如图5所示，则要使电容器所带电荷量Q 增大，可以采取的措施是( )A ．增大电容器两极板间的距离B ．增大磁感应强度的变化率C ．减小线圈的半径D ．改变线圈所在平面与磁场方向间的夹 角7.如图6所示，边长为L 的正方形导体框匀速地从磁场左边穿过磁场运动到磁场右边，磁场的宽度为d ，线框的速度为v .若 ，则线框中存在感应电流的时间为( )A ．B ．图2图7图9图10图11C ．D ． 8.信用卡的磁条中有一个个连续的相反极性的磁化区，每个磁化区代表了二进制数1或0，用以储存信息．刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中会产生变化的电压(如图7甲所示)．当信用卡磁条按如图乙所示方向以该速度拉过阅读器检测头时，在线圈中产生的电压随时间的变化关系正确的是( )图89.如图9所示，圆环 和 的半径之比为 ，且都是由粗细相同的同种材料的导线构成，连接两环的导线电阻不计，匀强磁场的磁感应强度始终以恒定的变化率变化，那么，当只有 环置于磁场中与只有 环置于磁场中两种情况下， 、 两点的电势差之比为( ) A ．1∶1 B ．5∶1 C ．2∶1 D ．4∶110.如图10所示，金属杆 以恒定的速率 在间距为的光滑平行导轨上向右滑行，设整个电路总电阻为 (恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是( )A ． 杆中的电流与速率 成正比B ．磁场作用于 杆的安培力与速率 成反比C ．电阻 上产生的电热功率与速率 成正比D ．外力对 杆做功的功率与速率 的平方成反比 二、填空与作图题（本题共2小题，每小题8分，共16分.请将正确答案填在横线上） 11.(2011年福州高二检测) 如图11所示，正三角形 的边长为 ，在磁感应强度为 的匀强磁场中以平行于 边的速度v 匀速运动，则电流表的示数为__________A ， 两点间的电势差为________V.12.在研究电磁感应现象的实验中，为了能明确地观察实验现象，请在如图12所示的实验器材中选择必要的器材，在图中用实线连接成相应的实物电路图．图12三、计算题（本题共4小题，共44分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）13.(8分)如图13甲所示的螺线管，匝数 匝，横截面积 ，电阻 Ω，与螺线管串联的外电阻 Ω， Ω，方向向右穿过螺线管的匀强磁场，磁感应强度按图乙所示规律变化，试计算电阻R 2的电功率和 、 两点的电势差．14.(8分)如图14所示，在连有电阻 的裸铜线框 上，以 为对称轴放置另一个正方形的小裸铜线框 ，整个小线框处于垂直框面向里、磁感应强度为 的匀强磁场中．已知小线框每边长为 ，每边电阻为 ，其他电阻不计．现使小线框以速度 向右平移，求通过电阻 的电流及 两端的电压．图13图15图1415.(14分)如图15所示，匀强磁场的磁感应强度方向垂直于纸面向里，大小随时间的变化率ΔΔ＝，为负的常量．用电阻率为、横截面积为的硬导线做成一边长为的方框．将方框固定于纸面内，其右半部位于磁场区域中．求：(1)导线中感应电流的大小；(2)磁场对方框作用力的大小随时间的变化率．16.(14分) 如图16所示，A是一面积为、匝数为匝的圆形线圈，处在均匀磁场中，磁场方向与线圈平面垂直，磁感应强度随时间变化规律为－，开始时外电路开关S 断开，已知Ω，Ω，电容器电容μ，线圈内阻不计，求：(1)S闭合后，通过的电流大小；(2)S闭合一段时间后又断开，在断开后流过的电荷量．图16第1章电磁感应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空与作图题11.12.三、计算题13.14.15.16.第1章 电磁感应 参考答案一、选择题1.B 解析：白炽灯泡是因灯丝通过电流而发热，当达到一定温度时，就会发光，而不是利用电磁感应原理．2.C 解析：条形磁铁磁场的磁感线分布特点是：(1)外部磁感线两端密，中间疏；(2)磁铁内、外磁感线的条数相等．据以上两点知： 、 、 三个环中磁场方向都向上．考虑到磁铁外部磁场的不同，外部磁场 ，故 环的磁通量大于 环的磁通量，外部 的磁通量大于 的磁通量，内部磁通量相等，故合磁通量 大于 ，选项C 正确.其中 、 两个环磁通量大小关系不确定，故选项A 、B 、D 错．3.B 解析：开关S 接通的瞬间、开关S 接通后滑动变阻器触头滑动的瞬间、开关S 断开的瞬间，都使螺线管线圈中的电流变化而引起磁场变化，线圈 中的磁通量发生变化而产生感应电流．4.B 解析：由法拉第电磁感应定律 Δ Δ知， 与Δ Δ成正比，Δ Δ是磁通量的变化率，在 图象中图线的斜率即为Δ Δ.图甲中斜率为0，所以 ＝ .图乙中斜率恒定，所以 恒定．因为图丙中 ～ 时间内图线斜率大小大于 ～ 时间内斜率，所以图丙中 ～ 时间内的感应电动势大于 ～ 时间内的感应电动势．图丁中斜率绝对值先变小再变大，所以回路中的电动势先变小再变大，故选项B 正确，选项A 、C 、D 错误．5.B 解析：由法拉第电磁感应定律知当导体切割磁感线时，产生的感应电动势 ＝ ，其中 为导体切割磁感线的有效长度，由几何关系可知， 点经过边界 时，线框切割磁感线的有效长度为 ，产生的感应电动势最大，感应电流最大，故选项B 正确．当 点经过 时，线框切割磁感线的有效长度为，当 点经过 时，线框切割磁感线的有效长度等于 的长度，小于边长 ，故产生感应电流较小，当 点经过 时，整个线框处在磁场中，磁通量不再变化，故感应电流为零，所以A 、C 、D 错误． 6.B 解析： ，由 ε π知，增大极板距离 ，电容 减小，因此 也减小，故选项A 错误；由Δ ΔΔ Δ，分析可得增大磁感应强度变化率或增大线圈在垂直磁场方向的投影面积可增大 、间电压，从而使 增大，所以选项B 正确，选项C 、D 错误.7.B 解析：线圈从开始进到完全进，从开始出到完全出的过程，线圈中有感应电流．所以线框中有感应电流的时间，故选项B 正确．8.B 解析：由图甲可知，当“1”区经过阅读器的检测头时，产生正向电压，当“0”区经过阅读器的检测头时，产生负向电压，可见选项B 正确．9.C 解析：当 环置于磁场中， 环等效为内电路， 环等效为外电路， 、 两端的电压为外电压，设 ，则 ，根据法拉第电磁感应定律得 Δ ΔΔ Δ则Δ Δ当 环置于磁场中， 环等效为内电路， 环等效为外电路． 两端电压仍为外电压， ′Δ ′ΔΔ Δ则 ′′ΔΔ所以′，选项C 正确．10.A 解析： ，，，因金属棒匀速运动，外力对杆 做功的功率就等于消耗的热功率，由以上各式可知，选项A 正确． 二、填空与作图题 11.解析：因为穿过三角形线框的磁通量没有发生变化，所以，线框中没有感应电流，电流表示数为零．三角形线框运动时，等效为长度等于三角形的高的导体棒切割磁感线，所以.12.如图17所示解析：本实验探究原理是小线圈中电流的磁场如何引起大线圈中产生感应电流，所以应把小线圈与电源连在一个电路中，定值电阻阻值太大，不选择使用，要显示大线圈中是否产生感应电流，应使大线圈与电流表或电压表连在一个电路中，由于电压表内阻太大，所以应选择电流表．三、计算题13.1 W 5.7 V 解析：螺线管中产生的感应电动势ΔΔ，根据闭合电路欧姆定律，电路中的电流大小，电阻上消耗的电功率大小，、两点间的电势差.14.解析：感应电动势＝，由闭合电路欧姆定律得总.两端的电压.所以.15.(1)(2)解析：(1)导线框的感应电动势为ΔΔ①ΔΔ②导线框中的电流为③式中是导线框的电阻，根据电阻定律公式有④联立①②③④式，将ΔΔ代入得. ⑤(2)导线框所受磁场的作用力的大小为⑥它随时间的变化率为ΔΔΔΔ⑦由⑤⑦式得ΔΔ.16.(1)0.04 A (2)解析：由－知，圆形线圈内的磁场先是向里均匀减小，后是向外均匀增大，画出等效电路图如图18所示．(1)ΔΔΔΔ，由题意知ΔΔ故由，得.(2)S闭合后，电容器两端电压电容器带电荷量－－断开S后，放电电荷量为－.图17 图18。
人教版高中物理选修3-2 第四章 电磁感应 测试含答案及详细解析
绝密★启用前人教版高中物理选修3-2 第四章电磁感应测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离2.如图所示，水平光滑的金属框架上左端连接一个电阻R，有一金属杆在外力F的作用下沿框架向右由静止开始做匀加速直线运动，匀强磁场方向竖直向下，轨道与金属杆的电阻不计并接触良好，则能反映外力F随时间t变化规律的图象是图中的()A．B．C．D．3.如图所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场中．两板间放一台小压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电量为＋q的小球．开关K闭合前传感器上有示数，开关K闭合后传感器上的示数变为原来的一半．则线圈中磁场的变化情况和磁通量变化率分别是()A．正在增强，＝B．正在增强，＝C．正在减弱，＝D．正在减弱，＝4.如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是()A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d5.如图所示，A、B两闭合圆形导线环用相同规格的导线制成，它们的半径之比rA∶rB＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环的平面．当磁场的磁感应强度随时间均匀增大的过程中，流过两导线环的感应电流大小之比为()A．＝1B．＝2C．＝D．＝6.如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中()A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安掊力的合力为零D．线框的机械能不断增大7.如图所示，线圈平面与条形磁铁的轴线垂直，现将线圈沿轴线由A点平移到B点，穿过线圈磁通量的变化情况是()A．变大B．变小C．不变D．先变大，后变小8.如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd.t＝0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图象正确的是()A．B．C．D．9.如图所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大10.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则通过线框的磁通量为()A．BSB．C．D． 011.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS12.如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a—b—c—d—a方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是()A．B．C．D．13.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()A．B． 1C． 2D． 414.长直导线与矩形线框abcd处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象如图乙所示．规定沿长直导线向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向15.如图所示，边长为L的正方形线框旋转在光滑绝缘的水平面上，空间存在竖直向下的匀强磁场，MN和PQ为磁场边界，磁场宽度为L.开始时，线框的顶点d恰在磁场边界上，且对角线bc与磁场边界平行，现用外力使线框沿与磁场边界垂直的方向匀速运动，则在穿过磁场的过程中，线框中的电流I(以逆时针方向为正)和外力的功率P随时间变化正确的图象为()A．B．C．D．第Ⅱ卷二、计算题(共4小题,每小题10.0分,共40分)16.在拆装某种大型电磁设备的过程中，需将设备内部的处于匀强磁场中的线圈先闭合，然后再提升直至离开磁场，操作时通过手摇轮轴A和定滑轮O来提升线圈．假设该线圈可简化为水平长为L、上下宽度为d的矩形线圈，其匝数为n，总质量为M，总电阻为R，磁场的磁感应强度为B，如图所示．开始时线圈的上边缘与有界磁场的上边缘平齐．若转动手摇轮轴A，在时间t内把线圈从图示位置匀速向上拉出磁场．求此过程中，流过线圈中导线横截面的电荷量是多少．17.如图所示，有两根足够长、不计电阻、相距L的平行光滑金属导轨cd、ef与水平面成θ角固定放置，底端接一阻值为R的电阻，在轨道平面内有磁感应强度为B的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce、垂直于导轨、质量为m、电阻不计的金属杆ab，在沿轨道平面向上的恒定拉力F作用下，从底端ce由静止沿导轨向上运动，当ab杆速度达到稳定后，撤去拉力F，最后ab杆又沿轨道匀速回到ce端．已知ab杆向上和向下运动的最大速度相等．求：拉力F和杆ab最后回到ce端的速度v.18.如图所示，正方形闭合线圈边长为0.2 m、质量为0.1 kg、电阻为0.1 Ω，在倾角为30°的斜面上的砝码质量为0.4 kg，匀强磁场磁感应强度为0.5 T，不计一切摩擦，砝码沿斜面下滑线圈开始进入磁场时，它恰好做匀速运动．(g取10 m/s2)(1)求线圈匀速上升的速度大小；(2)在线圈匀速进入磁场的过程中，砝码对线圈做了多少功？(3)线圈进入磁场的过程中产生多少焦耳热？19.如图所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域．线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界．已知线框的四个边的电阻值相等，均为R.求：(1)在ab边刚进入磁场区域时，线框内的电流大小．(2)在ab边刚进入磁场区域时，ab边两端的电压．(3)在线框被拉入磁场的整个过程中，线框产生的热量．答案解析1.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.2.【答案】B【解析】金属杆受力如图所示，由牛顿第二定律得：F－＝ma；F＝ma＋·t，B正确．3.【答案】B【解析】开关闭合时，qE＋F＝mg，F＝mg，所以E＝，E＝＝.所以＝.小球带正电，知上极板带负电，根据楞次定律，磁场正在增强．故B正确，A、C、D错误．故选B.4.【答案】B【解析】金属线框从右侧某一位置由静止开始释放，在摆动到竖直位置的过程中，磁场自abcd的右侧面穿出，摆动过程中磁通量在减少，根据楞次定律得电流方向为d→c→b→a→d；金属线框由竖直位置摆动到左侧最高点的过程中，穿过线框的磁通量增加，根据楞次定律得出感应电流的方向为d→c→b→a→d.5.【答案】D【解析】A、B两导线环的半径不同，它们所包围的面积不同，但某一时刻穿过它们的磁通量均为穿过磁场所在区域面积上的磁通量，所以两导线环上的磁通量变化率是相等的，E＝＝S相同，得＝1，I＝，R＝ρ(S1为导线的横截面积)，l＝2πr，所以＝，代入数值得＝＝.6.【答案】B【解析】由通电直导线周围磁感线的分布规律可知，线框下落过程中穿过其中的磁感线越来越少，故磁通量在不断变小，故A错；下落时穿过线框的磁通量始终减小，由楞次定律可知感应电流的方向保持不变，故B正确；线框上下两边受到的安培力方向虽相反，但上边所处位置的磁感应强度始终大于下边所处位置的磁感应强度，故上边所受的安培力大于下边所受的安培力，其合力不为零，故C错；由能量守恒可知下落时一部分机械能会转化为线框通电发热产生的内能，故线框的机械能减少，D错．7.【答案】B【解析】磁极在A点时，磁极处磁场线最多，则穿过线圈的磁通量最大，当由A点平移到B点磁场线不断减少，则穿过线圈磁通量的变化情况是变小，则B正确．8.【答案】C【解析】由于线框进入磁场是做匀加速直线运动，故速度是逐渐增加的，所以进入磁场时产生的电动势也是逐渐增加的，由于线框的电阻不变，故线框中的电流也是逐渐增加的，选项A错误；当线框全部进入磁场后，由于穿过线框的磁通量不变，故线框中的电动势为0，所以线框里的电流为0，选项B错误；由于线框在进入磁场的过程中的电流是均匀增加的，故ad边两端电压也是均匀增加的，但当线框全部进入磁场后，ad间的电压相当于一个导体棒在磁场中切割磁感线而产生的感应电压，该电压随运动速度的增大而增大，且大于t2时刻时ad间的电压，选项C正确；而对线框的拉力，在线框进入磁场前，由于线框做加速运动，故需要一定的拉力，进入磁场后，线框中的感应电流是均匀增加的，会产生阻碍线框运动的均匀增大的安培力，故需要的拉力也是均匀增大的，即F＝ma＋，可见拉力F与速度v(或时间t)成线性关系，不是正比关系，其图象不过原点，选项D错误．9.【答案】B【解析】根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，铝环内的磁通量增大，因此铝环做出的反应是面积有收缩的趋势，同时将远离磁铁，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确．10.【答案】D【解析】因为线圈平面和磁场方向平行，所以没有磁感线穿过线圈，即通过线圈的磁通量为零，D 正确．11.【答案】B【解析】根据磁通量的定义可得通过线框的磁通量Φ＝BS sinα，代入解得Φ＝BS，所以B正确，A、C、D错误．12.【答案】B【解析】由于bc进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba的方向，其方向为负方向，所以A、C错误；当逐渐向右移动时，切割磁感线的条数在增加，故感应电流在增大；当bc边穿出磁场区域时，线圈中的感应电流方向变为abcda，是正方向，故其图象在时间轴的上方，所以B正确，D错误．13.【答案】B【解析】设原磁感应强度是B，线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS，第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n，所以两次电动势大小相等，B正确．14.【答案】D【解析】将一个周期分为四个阶段，对全过程的分析列表如下：看上表的最后一列，可知选项D正确．15.【答案】A【解析】由楞次定律可得开始时电流方向为正，线框匀速运动，电动势均匀变化，而回路电阻不变，所以电流在每个单调变化时间内呈线性变化．所以A正确，B错误；因为线框匀速运动，由能量守恒知，外力的功率与线框中电流的电功率大小相等，因回路电阻不变，而电流线性变化，所以功率是非线性变化的，所以C、D均错误．16.【答案】【解析】在匀速提升过程中线圈运动速度v＝，线圈中感应电动势E＝nBLv，产生的感应电流I＝，流过导线横截面的电荷量q＝I·t，联立得q＝.17.【答案】2mg sinθ【解析】当ab杆沿导轨上滑达到最大速度v时，其受力如图所示：由平衡条件可知：F－F安＝mg sinθ①又F安＝BIL②而I＝③联立①②③式得：F－－mg sinθ＝0④同理可得，ab杆沿导轨下滑达到最大速度时：mg sinθ－＝0⑤联立④⑤两式解得：F＝2mg sinθv＝.18.【答案】(1)10 m/s(2)0.4 J(3)0.2 J【解析】(1)设绳子的拉力为F，对砝码：F＝m1g sin 30°＝2 N对线圈：F＝m2g＋F安，F安＝代入数据得：v＝10 m/s.(2)W＝Fl＝2×0.2 J＝0.4 J.(3)由能量转化守恒定律得：Q＝W－m2gl＝0.4 J－0.1×10×0.2 J＝0.2 J.19.【答案】(1)(2)(3)【解析】(1)ab边切割磁感线产生的电动势为E＝BLv 所以通过线框的电流为I＝＝.(2)ab边两端电压为路端电压：Uab＝I·3R所以Uab＝(3)线框被拉入磁场的整个过程所用时间t＝，线框中电流产生的热量Q＝I2·4R·t＝.。
高二物理选修3-2电磁感应习题1含答案~自认为比较,欢迎下载
电磁感应练习时间：75分钟满分：100分组题人:FTP一、单项选择题：（每题3分，共计18分） 1、 下列说法中正确的有：（）A 、 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、 穿过螺线管的磁通量发生变化时，螺线管内部就一左有感应电流产生C 、 线框不闭合时，若穿过线圈的磁通屋发生变化，线圈中没有感应电流和感应电动势D 、 线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势 2、 根据楞次定律可知感应电流的磁场一定是： （）A 、 阻碍引起感应电流的磁通量：B 、 与引起感应电流的磁场反向：C 、 阻碍引起感应电流的磁通量的变化：D 、 与引起感应电流的磁场方向相同。
3、 穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则 （）A. 线圈中感应电动势每秒增加2VB. 线圈中感应电动势每秒减少2VC. 线圈中感应电动势始终为一个确左值，但由于线圈有电阻，电动势小于2VD. 线圈中感应电动势始终为2V4、 在竖直向上的匀强磁场中，水平放置一个不变形的单 匝金属圆线圈，规左线圈中感应电流的正方向如图1所示， 当磁场的磁感应强度B 随时间如图2变化时，图3中正确 表示线圈中感应电动势E 变化的是 （）A ・B ・C ・D.导线abc^fo- L1 1*1■ "T ' <> » » ■ 1 I严、.w 式随谄魁為,2讎諦将謬帥丄馳谢伽力6•粗细均匀的电阻丝国成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平而.英 边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图 所示，则住移动过程中线框的一边罕b 两点间电势差绝对值最大的是 二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计 电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（ ）A 、向右加速运动：B 、向右减速运动；C 、向右匀速运动：D.向左减速运动。
人教版高中物理选修3-2电磁感应单元练习(一)
P 和 Q，如果线圈 P 中的电流 i 随时间 t 的变化
关系有如下图所示的四种情况，则可以在线圈
Q 中观察到感应电流的是 (
)
i
i
i
i
电源
P
Q
电流表 0
5、如图所示，一电子以初速度 可能是
t
0
t
A
B
v 沿与金属板平行的方向飞入
0
t
0
t
C
D
MN 极板间，发现电子向 M 板偏转，则
(
)
推荐下载
精 品 试卷
14、如图所示，边长为 L 的闭合正方形金属线框的电阻为 R，经以速度 v 匀速 穿过宽度为 d 的有界匀强磁场，磁场方向与线框平面垂直，磁感应强度为
B，若 L ＜ d，线框穿过磁场的过程中产生的焦耳热为 ______________ ；若
L ＞ d，线框穿过磁场的过程中产生的焦耳热为 ________________ 。
线接有一电阻 R。在把磁铁迅速插入 A 线圈的过程中， A 线圈
中的电流将 _____________（填“减少” 、“增大”或“不变” ），
通过电阻 R 的感应电流的方向为 _____________ ；若线圈 B 能 自由移动，则它将 _____________ 移动（填“向左” 、“向右”或“不” ）。

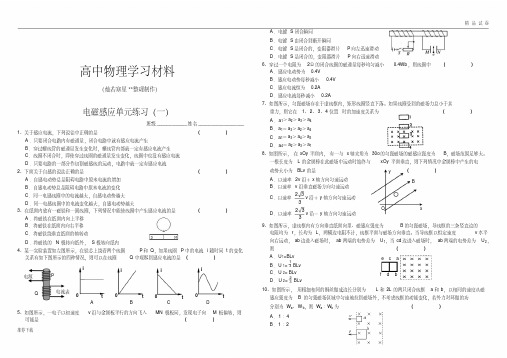

高中物理学习材料
（灿若寒星 **整理制作）
电磁感应单元练习（一）
班级 ____________ 姓名 __________________
1、关于感应电流，下列说法中正确的是
(
)
A ．只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B ．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生
人教版高中物理必选修3-2第四章《电磁感应》测试题(解析版)
—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式第四章《电磁感应》测试题一、单选题(共15小题)1.电吉他是利用电磁感应原理工作的一种乐器．如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图b所示，则对应感应电流的变化为()A．B．C．D．2.物理学中的许多规律是通过实验发现的，下列说法中符合史实的是()A．法拉第通过实验发现了电磁感应现象B．牛顿通过理想斜面实验发现了物体的运动不需要力来维持C．奥斯特通过实验发现了电流的热效应D．卡文迪许通过扭秤实验测出了静电力常量3.金属圆环的圆心为O，金属棒Oa、Ob与金属环接触良好且可绕O在环上转动，整个装置处于垂直纸面向里的匀强磁场中，如图所示，当外力使Oa顺时针方向加速转动时，在Oa追上Ob之前，Ob将()A．顺时针方向转动B．逆时针方向转动C．先顺时针方向转动，后逆时针方向转动D．先逆时针方向转动，后顺时针方向转动4.如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻RL与灯泡的电阻R满足RL<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是()A．B．C．D．5.磁通量可以形象地理解为“穿过磁场中某一面积的磁感线条数”．在如图所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等6.一根导体棒ab在水平方向的匀强磁场中自由下落，并始终保持水平方向且与磁场方向垂直．如图所示，则有()A．Uab＝0B．Ua＞Ub，Uab保持不变C．Ua＞Ub，Uab越来越大D．Ua＜Ub，Uab越来越大7.如图所示，一水平放置的矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形线框以左边的边为轴转到竖直的虚线位置，则此过程中磁通量改变量的大小是()A．BSB．BSC．BSD． 2BS8.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离9.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图中的①～④所示，下列说法正确的是()A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D．图④产生的感应电动势先变大再变小10.在图中，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是()A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流11.如图所示，线框abcd放置在磁感应强度为B的匀强磁场中，线框面积为S.a′b′cd为线框在垂直于磁场方向的投影，与线框平面的夹角为θ，则穿过线框的磁通量为()A．BSB．BS sinθC．BS cosθD．BS tanθ12.用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是()A．Ua<Ub<Uc<UdB．Ua<Ub<Ud<UcC．Ua＝Ub<Uc＝UdD．Ub<Ua<Ud<Uc13.如图所示，一个闭合回路由两部分组成．右侧是电阻为r的圆形线圈，置于竖直向上均匀变化的磁场B1中，左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒ab此时恰好能静止在导轨上，下述判断不正确的是()A．圆形线圈中的磁场方向向上且均匀增强B．导体棒ab受到的安培力大小为mg sinθC．回路中的感应电流为D．圆形线圈中的电热功率为(r＋R)14.物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学事业做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是()A．楞次经过严密实验与逻辑推导，最终确认了电磁感应的产生条件：闭合线圈中磁通量变化，并找到了感应电流的方向的判断规律B．安培发现了电流的磁效应并提出了分子电流假说C．奥斯特发现了电流的磁效应并提出了分子电流假说D．“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容15.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转，由此可以推断()A．线圈A向上移动或滑动变阻器的滑片P向右加速滑动，都能引起电流计指针向右偏转B．线圈A向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B绕线方向未知，故无法判断电流计指针偏转方向二、实验题(共3小题)16.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向______(填“左”或“右”)偏转．17.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤电键⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.18.如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：(填“向左偏一下”、“向右偏一下”或“不动”)①将线圈A迅速插入线圈B时，灵敏电流计指针将________．②线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，灵敏电流计指针________．三、计算题(共3小题)19.如图甲所示，一端封闭的两条平行光滑长导轨相距L，距左端L处的右侧一段被弯成半径为的四分之一圆弧，圆弧导轨的左、右两段处于高度相差的水平面上．以弧形导轨的末端点O为坐标原点，水平向右为x轴正方向，建立Ox坐标轴．圆弧导轨所在区域无磁场；左段区域存在空间上均匀分布，但随时间t均匀变化的磁场B(t)，如图乙所示；右段区域存在磁感应强度大小不随时间变化，只沿x方向均匀变化的磁场B(x)，如图丙所示；磁场B(t)和B(x)的方向均竖直向上．在圆弧导轨最上端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，金属棒由静止开始下滑时左段磁场B(t)开始变化，金属棒与导轨始终接触良好，经过时间t0金属棒恰好滑到圆弧导轨底端．已知金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g.(1)求金属棒在圆弧轨道上滑动过程中，回路中产生的感应电动势E；(2)如果根据已知条件，金属棒能离开右段磁场B(x)区域，离开时的速度为v，求金属棒从开始滑动到离开右段磁场过程中产生的焦耳热Q；(3)如果根据已知条件，金属棒滑行到x＝x1位置时停下来，a．求金属棒在水平轨道上滑动过程中通过导体棒的电荷量q；b．通过计算，确定金属棒在全部运动过程中感应电流最大时的位置．20.如图所示，边长为L的正方形金属框abcd，质量为m，电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外．磁场随时间变化规律为B＝kt(k＞0)，已知细线所能承受的最大拉力为2mg，求：(1)线框中感应电流的方向；(2)分析线框的各边所受安培力的方向；(3)从t＝0开始，经多长时间细线会被拉断？21.如图，两光滑导体框ABCD与EFGH固定在水平面内，在D点平滑接触，A、C分别处于FE、HG 的沿长线上，ABCD是边长为a的正方形；磁感强度为B的匀强磁场竖直向上；导体棒MN置于导体框上与导体框良好接触，以速度v沿BD方向从B点开始匀速运动，已知线框ABCD及棒MN单位长度的电阻为r，线框EFGH电阻不计．求：(1)导体棒MN在线框ABCD上运动时，通过MN电流的最大值与最小值；(2)为维持MN在线框ABCD上的匀速运动，必须给MN施加一水平外力，用F(t)函数表示该力；(3)导体棒达D点时立即撤去外力，则它还能前进多远(设EF、GH足够长)?四、填空题(共3小题)22.如图所示，半径为R的圆形线圈，其中心位置处半径为r的虚线范围内有界匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为________．23.有一个称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5 V的新干电池，几根导线、开关和一个用于日光灯上的镇流器来完成．几位做实验的同学手拉手成一串，和电池、镇流器、开关、导线连成图示实验电路，闭合开关，经过一段时间再断开开关，此过程中同学们会有触电的感觉．人有触电感觉发生在开关________(填“接通瞬间”、“断开瞬间”或“一直接通”)时，其原因是________________________________________________________________________.24.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后，下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快，电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时，电流计指针不会发生偏转(2)在实验中，如果线圈A置于线圈B中不动，因某种原因，电流计指针发生了偏转．这时，线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时，是________转化为电能．(3)上述实验中，线圈A可等效为一个条形磁铁，将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．五、简答题(共3小题)25.如果磁场是用变化的电流来获取的，导体用整块铁代替，如图所示．请问铁块中有感应电流吗？如果有，它的形状像什么？26.如图所示，有两个同心导体圆环．内环中通有顺时针方向的电流，外环中原来无电流．当内环中电流逐渐增大时，外环中有无感应电流？方向如何？27.如图所示，在同一平面内的a、b两线圈，当开关S闭合和断开瞬间，b线圈中感应电流的方向如何？答案解析1.【答案】D【解析】在0～时间内，磁通量增加但增加的越来越慢，因此感应电流越来越小，到时刻，感应电流减小到零，在～t0间内，磁通量越来越小，感应电流反向，磁通量变化的越来越快，感应电流越来越大，到t0时刻达到反向最大值，从这两段时间断定选项D正确，A、B、C错误．2.【答案】A【解析】法拉第通过实验发现了电磁感应现象，A正确；伽利略通过理想斜面实验发现了物体的运动不需要力来维持，故B错误；奥斯特通过实验发现了电流的磁效应，故C错误；卡文迪许通过实验测出了引力常量，故D错误．3.【答案】A【解析】根据楞次定律，感应电流的磁通量总是阻碍引起感应电流的磁通量的变化，aOb和优弧ab构成的平面的磁通量在减少，所以Ob顺时针转动以阻止磁通量的减少，aOb和劣弧ab构成的平面磁通量在增加，所以Ob顺时针方向转动以减少磁通量的增加，所以应选A.4.【答案】D【解析】S闭合瞬间，由于线圈的自感系数很大，故在线圈中产生很大的自感电动势，阻碍电流的增大，线圈中此时的电流几乎为零，而灯泡中有电流通过，随时间的推移，线圈对电流的阻碍作用减弱，线圈中的电流不断增大，流过电源的电流也在增大，路端电压不断减小，故通过灯泡的电流不断减小；当稳定时，由于RL<R，故线圈中的电流大于灯泡中的电流；当S断开后，线圈相当于电源对灯泡供电，回路中的电流将在稳定时通过线圈电流的基础上不断减小，通过灯泡中的电流方向与S断开前方向相反，D正确．5.【答案】A【解析】从图中可看出，穿过线圈S1的磁感线条数最多，所以磁通量最大．故B、C、D错误，A 正确．6.【答案】D【解析】ab棒向下运动时，可由右手定则判断，感应电流方向为a→b，所以Ub＞Ua，由Uab＝E＝Blv及棒自由下落时v越来越大，可知Uab越来越大，故D选项正确．7.【答案】C【解析】Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进，Φ2、Φ1一正一负，再考虑到有效面积，故此题选C.8.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.9.【答案】C【解析】感应电动势E＝，而对应Φ－t图象中图线的斜率，根据图线斜率的变化情况可得：①中无感应电动势；②中感应电动势恒定不变；③中感应电动势0～t1时间内的大小是t1～t2时间内大小的2倍；④中感应电动势先变小再变大．10.【答案】B【解析】条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．故选B.11.【答案】C【解析】矩形线圈abcd如题图所示放置，匀强磁场方向竖直向下，平面abcd与水平方向成θ角，此时通过线框的磁通量为Φ1＝BS cosθ，故C正确．12.【答案】B【解析】Ua＝BLv，Ub＝BLv，Uc＝·B·2Lv＝BLv，Ud＝B·2L·v＝BLv，故选B.13.【答案】D【解析】导体棒此时恰好能静止在导轨上，根据左手定则，感应电流的方向b→a，感应电流的磁场方向向下，则右侧圆形线圈中的磁场应均匀增加，A正确；由导体棒平衡有：F安＝mg sinθ，B 正确；根据安培力公式F＝B2dI＝mg sinθ，所以I＝，C正确；圆形线圈中的电热功率P＝r，D错误．14.【答案】D【解析】电磁感应的产生条件是法拉第通过实验找到的，感应电流的方向规律是楞次找到的，选项A错误；奥斯特发现电流周围存在磁场即电流的磁效应，但提出分子电流假说的是安培，选项B、C错误；“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容．选项D正确．15.【答案】B【解析】当P向左滑动时，电阻变大，通过线圈A的电流减小，则通过线圈B中的的磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转的感应电流通过；当线圈A向上移动或断开开关，则通过线圈B中的原磁场减弱，磁通量减少，所以线圈B中也有使电流计指针向右偏转的感应电流通过；而滑动变阻器的滑片P向右滑动，则通过线圈B中的原磁场增强，磁通量增加，所以线圈B中有使电流计指针向左偏转的感应电流通过，故B选项正确．16.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．(2)将开关闭合或断开，导致穿过线圈的磁通量变化，产生感应电流，灵敏电流计指针偏转，故A、B正确；保持开关一直闭合，则穿过线圈B的磁通量不变，没有感应电流产生，灵敏电流计指针偏转，故C错误；将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计指针偏转，故D正确．(3)在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．17.【答案】(1)如图所示(2)①闭合开关②断开开关③开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．18.【答案】(1)电路连接如图(2)①向右偏转一下②向左偏转一下【解析】(1)电路连接如图(2)因在闭合开关时，电路中的电流变大，磁通量增大，此时发现灵敏电流计的指针向右偏了一下，则当将线圈A迅速插入线圈B时，磁通量也是增大的，则灵敏电流计指针将向右偏转一下；线圈A 插入线圈B后，将滑动变阻器的滑片迅速向左拉时，电路中的电流减小，磁通量减小，则灵敏电流计指针向左偏转一下．19.【答案】(1)L2(2)＋mg－mv2(3)，x＝ 0处，感应电流最大【解析】(1)由图乙可知＝，根据法拉第电磁感应定律，感应电动势E＝＝L2＝L2①(2)当金属棒在弧形轨道上滑行过程中，产生的焦耳热Q1＝t＝金属棒在弧形轨道上滑行过程中，根据机械能守恒定律mg＝mv②金属棒在水平轨道上滑行的过程中，产生的焦耳热为Q2，根据能量守恒定律Q2＝mv－mv2＝mg－mv2，所以，金属棒在全部运动过程中产生的焦耳热Q＝Q1＋Q2＝＋mg－mv2.(3)a.根据图丙，x＝x1(x1<x0)处磁场的磁感应强度B1＝.设金属棒在水平轨道上滑行时间为Δt.由于磁场B(x)沿x方向均匀变化，根据法拉第电磁感应定律Δt时间内的平均感应电动势＝＝＝，所以，通过金属棒电荷量q＝Δt＝Δt＝b．金属棒在弧形轨道上滑行过程中，根据①式，I1＝＝金属棒在水平轨道上滑行过程中，由于滑行速度和磁场的磁感应强度都在减小，所以，在此过程中，金属棒刚进入磁场时，感应电流最大．根据②式，刚进入水平轨道时，金属棒的速度v0＝所以，水平轨道上滑行过程中的最大电流I2＝＝若金属棒自由下落高度，经历时间t＝，显然t0>t，所以I1＝<＝＝I2，综上所述，金属棒刚进入水平轨道时，即金属棒在x＝0处，感应电流最大．20.【答案】(1)线框中感应电流的方向a→d→c→b→a；(2)ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd边不受安培力，ad边的安培力方向向右；(3)【解析】(1)根据楞次定律，则有感应电流的方向：逆时针方向(即a→d→c→b→a)；(2)根据左手定则，结合感应电流的方向，则有：ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd不受安培力，ad边的安培力方向向右．(线框有收缩的趋势)；(3)根据平衡条件，结合安培力表达式，则有：2mg＝mg＋B L且B＝kt解得：t＝.21.【答案】(1)I min＝I max＝(2)F＝(3)【解析】(1)设某时刻棒MN交线框于P、S点，令PS长为l，此时电动势E＝BlvMN左侧电阻R1＝lrMN右侧电阻R2＝(4a－l)r则R并＝＝故：I＝＝因导线框ABCD关于AC对称，所以通MN的电流大小也具有对称性，所以当l＝0时，电流最小值I min＝当l＝a时，电流最大值I max＝(2)设MN到达B的时间为t0，则t0＝，到达D点用时2t0，当0≤t≤t0时，由I＝代入得：I＝(其中vt＝l)代入F＝BIl得：F＝当t0≤t≤2t0时，将l＝2(a－vt)代入④式得：I＝代入F＝BIl得：F＝(3)导线框进入矩形磁场后，由牛顿第二定律得：BIL＝ma＝ma取任意Δt时间有：Δt＝maΔtΔx＝mΔvΣΔx＝mΣΔvx＝mvx＝＝.22.【答案】Bπr2【解析】本题需要切记，在使用ΔΦ＝BS计算磁通量时，一定要注意公式中的S为磁场穿过线圈的有效面积，本题中S＝πr2，所以穿过线圈的磁通量为ΔΦ＝BS＝Bπr2.23.【答案】断开瞬间断开瞬间产生瞬间高压【解析】当开关闭合后，镇流器与同学们并联，由于电源为1.5 V的新干电池，所以电流很小．当断开时，镇流器电流发生变化，导致镇流器产生很强的电动势，从而使同学们有触电的感觉．24.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中，由于磁通量不变化，故不会产生感应电流，也不会引起电流计指针偏转，选项A错误；线圈A插入或拔出线圈B的速度越大，则磁通量的变化率越大，产生的感应电流越大，电流计指针偏转的角度越大，选项B正确；滑动变阻器的滑片P滑动越快，电流的变化率越大，磁通量的变化率越大，则感应电流越大，电流计指针偏转的角度越大，选项C 正确；滑动变阻器的滑片P匀速滑动时，电流发生变化，磁通量变化，也会产生感应电流，故电流计指针也会发生偏转，选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知，通过电流计的电流从负极流入，故灵敏电流计指针向其负接线柱方向偏转．25.【答案】有．变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．【解析】变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．26.【答案】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．【解析】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．27.【答案】S闭合瞬间，b线圈中产生顺时针方向的电流；S断开瞬间，b线圈中产生逆时针方向的电流．【解析】当开关S闭合的瞬间，a线圈中有电流I通过，由安培定则可知其将在a线圈周围产生磁场，该磁场从b线圈内垂直纸面穿出，使b线圈中的磁通量增大，由楞次定律可知b线圈中将产生感应电流，感应电流的磁场方向应与a线圈中电流产生的磁场方向相反即垂直纸面向里，再由安培定则可判定b中感应电流方向应是顺时针方向．当开关S断开的瞬间，电流I所产生的磁场穿过b线圈的磁通量减少，这时b线圈内将产生感应电流，感应电流的磁场方向与原磁场方向相同，。
高中鲁科版物理新选修3-2第一章电磁感应章节练习含答案解析
高中鲁科版物理新选修3-2第一章电磁感应章节练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，一个“∠”型导轨垂直于磁场固定在磁感应强度为B的匀强磁场中，a是与导轨相同的导体棒，导体棒与导轨接触良好．在外力作用下，导体棒以恒定速度v向右运动，以导体棒在图所示位置的时刻作为计时起点，下列物理量随时间变化的图像可能正确的是（）A．B．C．D．2．如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场,金属棒ab横跨导轨，第一次用恒定的拉力F作用下由静止开始向右运动，稳定时速度为2v，第二次保持拉力的功率P恒定，由静止开始向右运动，稳定时速度是3v(除R外，其余电阻不计，导轨光滑)，在两次金属棒ab速度为v时加速度分别为a1、a2，则（）A．a1＝18a2B．a1＝16a2C．a1＝13a2D．a1＝14a23．欧姆最早是用小磁针测量电流的，他的具体做法是将一个小磁针处于水平静止状态，在其上方平行于小磁针放置一通电长直导线，已知导线外某磁感应强度与电流成正比，当导线中通有电流时，小磁针会发生偏转，通过小磁针偏转的角度可测量导线中电流．小磁针转动平面的俯视图如图所示．关于这种测量电流的方法，下列叙述正确的是（）A．导线中电流的大小与小磁针转过的角度成正比B．通电后小磁针静止时N极所指的方向是电流产生磁场的方向C．若将导线垂直于小磁针放置，则不能完成测量D．这种方法只能测量电流的大小，不能测量电流的方向4．下列现象中属于电磁感应现象的是()A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场5．为观察电磁感应现象，某学生将电流表．螺线管A和B。
蓄电池．电键用导线连接成如图所示的实验电路.当只接通和断开电键时，电流表的指针都没有偏转，其原因是___________。
人教版高中物理选修3-2高二电磁感应测试：切割磁感线的感应电动势(含答案).docx
桑水 宇宙射线地磁场高中物理学习材料桑水制作切割磁感线的感应电动势专题1、如图所示，PQRS 为一正方形线框，它以恒定速度向右进入以MN 为边界的磁场，磁场方向垂直于线框平面，MN 线与线框的边成450角。
E 、F 分别为PS 和PQ 的中点，关于线框中的感应电流，正确的说法是（ ）A 、当E 点经过边界MN 时，感应电流最大B 、当P 点经过边界MN 时，感应电流最大C 、当F 点经过边界MN 时，感应电流最大D 、当Q 当E 点经过边界MN 时，感应电流最大点经过边界MN 时，感应电流最大 2、如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平的初速度v 0抛出，设在整个过程中，棒的取向不变且不计空气阻力，则在金属棒运动过程中产生的感应电动势大小变化情况是（ ） A 、越来越大B 、越来越小C 、保持不变D 、无法判断3、如图所示，为地磁场磁感线的示意图。
在北半球地磁场的竖直分量向下。
飞机在我国上空匀速航行，机翼保持水平，飞行高度不变。
由于地磁场的作用，金属机翼上有电势差。
设飞行员左方机翼末端处的电势为φ1，右方机翼末端处的电势为φ2，则（ ）A 、若飞机从西往东飞，φ1比φ2高B 、若飞机从东往西飞，φ2比φ1高C 、若飞机从南往北飞，φ1比φ2高D 、若飞机从北往南飞，φ2比φ1高4、如图所示，粗细均匀的电阻为r 的金属圆环，放在图示的匀强磁场中，磁感应强度为B ，圆环直径为L ，长为L 、电阻为r/2的金属棒ab 放在圆环上，以v 0向左运动，当ab 棒运动到图示虚线位置时，金属棒两端电势差为（ ） A 、0 B 、BLv 0C 、BLv 0/2D 、BLv 0/35、直接写出下列各种情况下导线ab 两端的感应电动势的表示式（B 、L 、R 、v 、θ已知） （1）E=________________， （2）E=_______________。
P × × × × × × × × × NM 450 Q S F R E ab v 0 v 0 Ba bv a b R B a bv BL θ桑水 6、导线ab 长1m ，在B=0.5T 匀强磁场中以30/min 的转速绕a 端转动，转动平面与磁场垂直，ab 电势差为____________。
高考物理-选修3-2-电磁感应专题练习(含答案)(一)
高考物理-选修3-2-电磁感应专题练习（含答案）（一）一、单选题1.半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图所示。
有一变化的磁场垂直于纸面，规定向内为正，变化规律如图所示。
在t=0时刻平板之间中心有一重力不计，电荷量为+q的微粒，从静止释放，两板间距足够长。
则以下说法正确的是( )A. 第1秒内金属圆环中的感应电流为逆时针方向B. 第1秒内上极板的电势高于下极板的电势C. 第1秒内粒子将向下做自由落体运动D. 第2秒内粒子所受电场力将反向2.两根相距为L的足够长的金属弯角光滑导轨如图所示放置，它们各有一边在同一水平面内，另一边与水平面的夹角为37°，质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，导轨的电阻不计，回路总电阻为2R，整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中，当ab杆在平行于水平导轨的拉力F作用下以速度v沿导轨匀速运动时，cd杆恰好处于静止状态，重力加速度为g，以下说法正确的是（）A. ab杆所受拉力F的大小为mg sin37°B. 回路中电流为C. 回路中电流的总功率为mgv sin37°D. m与v大小的关系为m＝3.如图所示，水平金属圆盘置于磁感应强度为B、方向竖直向下的匀强磁场中，随盘绕金属转轴DD，以角速度沿顺时针方向匀速转动，盘的中心及边缘处分别用金属滑片与一理想变压器的原线圈相连。
已知圆盘半径为r，理想变压器原、副线圈匝数比为n，变压器的副线圈与一电阻为R的负载相连。
不计圆盘及导线的电阻，则下列说法中正确的是（）A. 变压器原线圈两端的电压为B. 变压器原线圈两端的电压为C. 通过负载R的电流为D. 通过负载R的电流为4.如图所示，足够长的光滑金属导轨MN、PQ平行放置，且都倾斜着与水平面成夹角θ．在导轨的最上端M、P之间接有电阻R，不计其它电阻．导体棒ab从导轨的最底端冲上导轨，当没有磁场时，ab上升的最大高度为H；若存在垂直导轨平面的匀强磁场时，ab上升的最大高度为h．在两次运动过程中ab都与导轨保持垂直，且初速度都相等．关于上述情景，下列说法正确的是（）A. 两次上升的最大高度相比较为H＜hB. 有磁场时导体棒所受合力的功大于无磁场时合力的功C. 有磁场时，电阻R产生的焦耳热为D. 有磁场时，ab上升过程的最小加速度为gsinθ5.如图所示，让闭合矩形线圈abcd从高处自由下落一段距离后进入匀强磁场，从bc边开始进入磁场到ad边刚进入磁场的这一段时间里，图所示的四个V﹣t图象中，肯定不能表示线圈运动情况的是（）A. B. C. D.6.一闭合线圈固定在垂直于纸面的均匀磁场中，设向里为磁感应强度B的正方向，线圈中的箭头为电流i的正方向，如图（a）所示．已知线圈中感应电流i随时间而变化的图象如图（b）所示，则磁感应强度B随时间而变化的图象可能是下图中的（）A. B.C. D.7.如图所示，bacd为导体做成的框架，其平面与水平面成θ角，质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R ，整个装置放于垂直框架平面的变化磁场中，磁感应强度B的变化情况如图乙所示，PQ能够始终保持静止，则0～t2时间内，PQ受到的安培力F和摩擦力F f随时间变化的图象可能不正确的是（取平行斜面向上为正方向）（）A. B. C. D.8.如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L．现有一边长为的正方形线框abcd，在外力作用下，保持ac垂直磁场边缘，并以沿x轴正方向的速度水平匀速地通过磁场区域，若以逆时针方向为电流正方向，下图中能反映线框中感应电流变化规律的图是（）A. B.C. D.9.如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面（指向图中纸面内）．现对MN施力使它沿导轨方向以速度v（如图）做匀速运动．令U表示MN两端电压的大小，则（）A. ，流过固定电阻R的感应电流由b到dB. ，流过固定电阻R的感应电流由d到bC. ，流过固定电阻R的感应电流由b到dD. ，流过固定电阻R的感应电流由d到10.如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压u ab为正，下列u ab﹣t图象可能正确的是（）A. B.C. D.二、计算题11.轻质细线吊着一质量为m=0.32kg，边长为L=0.8m、匝数n=10的正方形线圈总电阻为r=1Ω．边长为的正方形磁场区域对称分布在线圈下边的两侧，如图甲所示．磁场方向垂直纸面向里，大小随时间变化如图乙所示，从t=0开始经t0时间细线开始松弛，g=10m/s2．求：（1）在前t0时间内线圈中产生的电动势；（2）在前t0时间内线圈的电功率；（3）求t0的值．12.电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器。
人教版高中物理选修3-2电磁感应现象练习.docx
高中物理学习材料桑水制作一、电磁感应现象的练习题一、选择题：1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是 [ ]A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是 [ ]A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3．关于产生感应电流的条件，以下说法中错误的是 [ ]A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流4．垂直恒定的匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是 [ ]A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动5．一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合(图3)．下列运动中能使线圈中产生感应电流的是 [ ]A．N极向外、S极向里绕O点转动B．N极向里、S极向外，绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动6．在图4的直角坐标系中，矩形线圈两对边中点分别在y轴和z轴上。
匀强磁场与y轴平行。
线圈如何运动可产生感应电流 [ ]A．绕x轴旋转B．绕y轴旋转C．绕z轴旋转D．向x轴正向平移7．如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是 [ ]A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间8．如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于 [ ]9．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图7所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应练习时间：75分钟 满分:100分 组题人:FTP一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有： （ ） A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是： （ ） A 、阻碍引起感应电流的磁通量； B 、与引起感应电流的磁场反向；C 、阻碍引起感应电流的磁通量的变化；D 、与引起感应电流的磁场方向相同。
3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则 （ ） A.线圈中感应电动势每秒增加2V B.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是 （ ）A ．B ．C ．D ．5、如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力 （ ）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其2E E -E -2E2E E -E -2E E2E -E -2E E2E -E -2E 图1 /s 图2B边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是 （ ）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计 电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（ ） A 、向右加速运动； B 、向右减速运动； C 、向右匀速运动； D 、向左减速运动。
8、线圈所围的面积为0.1m 2，线圈电阻为1Ω．规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图（1）所示．磁场的磁感应强度B 随时间t 的变化规律如图（2）所示．则以下说法正确的是Ａ．在时间0～5s 内，I 的最大值为0.01AＢ．在第4s 时刻，I 的方向为逆时针Ｃ．前2 s 内，通过线圈某截面的总电量为0.01C Ｄ．第3s 内，线圈的发热功率最大9、边长为L 的正方形金属框在水平恒力F 作用下运动，穿过方向如图的有界匀强磁场区域．磁场区域的宽度为d （d >L ）。
已知ab 边进入磁场时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有 （ ） A ．产生的感应电流方向相反 B ．所受的安培力方向相同C ．进入磁场过程的时间等于穿出磁场过程的时间D ．进入磁场过程和穿出磁场过程中通过导体内某一截面的电量相等10、如图所示，闭合小金属环从高h 处的光滑曲面上端无初速度滚下，又沿曲面的另一侧上升，则下列说法正确的是 （ ）A 、若是匀强磁场，环在左侧滚上的高度小于hB 、若是匀强磁场，环在左侧滚上的高度等于hC 、若是非匀强磁场，环在左侧滚上的高度等于hD 、若是非匀强磁场，环在左侧滚上的高度小于h三、填空题：（每空2分，图3分，共计25分） 11、把一线框从一匀强磁场中拉出，如图所示。
第一次拉出的速率是 v ，第二次拉出速率是 2 v ，其它条件不变，则前后两次拉力大小之比是a vb ⨯ ⨯ ⨯ ⨯ ⨯ ⨯ a ⨯b ⨯ ⨯ ⨯ ⨯ a ⨯ b ⨯ ⨯ ⨯ ⨯ ⨯ ⨯ v ⨯ ⨯ ⨯ ⨯ ⨯ ⨯ v ⨯ ⨯ ⨯ ⨯a ⨯ b ⨯ ⨯ ⨯ ⨯ ⨯ ⨯ ⨯v（A ） （B ） （C ） （D ）B/Tt /sO 图（2）2 3 4 5 11.0B 图（1）I dBbFL a，拉力功率之比是 ，线框产生的热量之比是 ，通过导线截面的电量之比是 。
12、如图所示，Ⅰ和Ⅱ是一对异名磁极，ab 为放在其间的金属棒。
ab 和cd 用导线连成一个闭合回路。
当ab 棒向左运动时，cd 导线受到向下的磁场力。
由此可知Ⅰ是____极，Ⅱ是____极，a 、b 、c 、d 四点的电势由高到低依次排列的顺序是____13、（1）下图是做探究电磁感应的产生条件实验的器材及示意图。
①在图中用实线代替导线把它们连成实验电路。
②由哪些操作可以使电流表的指针发生偏转 Ⅰ________________________________________ Ⅱ________________________________________③假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A 向上拔出的过程中，灵敏电流计的指针向_______偏转。
（“左”、“右” ）四、计算题（第14题9分，第15题14分，第16题18分，共41分）14、在如图甲所示的电路中，螺线管匝数n = 1500匝，横截面积S = 20cm 2。
螺线管导线电阻r = 1.0Ω，R 1 = 4.0Ω，R 2 = 5.0Ω，C =30μF 。
在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。
求：（1）求螺线管中产生的感应电动势；（2）闭合S ，电路中的电流稳定后，求电阻R 1的电功率；（3）S 断开后，求流经R 2的电量。
GABK 2图甲R 1CSB图乙t/B /T0.20.4 0.6 O1.02.0 0.8 1.015、如图所示，足够长的光滑平行金属导轨cd 和ef ，水平放置且相距L ，在其左端各固定一个半径为r 的四分之三金属光滑圆环，两圆环面平行且竖直。
在水平导轨和圆环上各有一根与导轨垂直的金属杆，两金属杆与水平导轨、金属圆环形成闭合回路，两金属杆质量均为m ，电阻均为R ，其余电阻不计。
整个装置放在磁感应强度大小为B 、方向竖直向上的匀强磁场中。
当用水平向右的恒力F=3 mg 拉细杆a ，达到匀速运动时，杆b 恰好静止在圆环上某处，试求：（1）杆a 做匀速运动时，回路中的感应电流；（2）杆a 做匀速运动时的速度；（3）杆b 静止的位置距圆环最低点的高度。
