苏科版九年级上册物理第十三章电路初探单元测试
电路初探一、选择题(每题2分,共24分)1．如图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V 。
则如图（乙）所示电路中，与之对应的是（）2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是( ) A ．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B ．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的 C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的 3．如图所示的电路中，开关只控制灯L 2的电路是 ( )4．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S 1、S 2。
根据需要，当先闭合S 1时只有红灯L 1发光，再闭合S 2时红灯L 1和白灯L 2均发光；并要求在S 1闭合前，即使先接通S 2，L 2也不发光。
根据上述要求设计的下列电路图中正确的是（ ）5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）A ．开路B ．灯泡是坏的C ．短路D ．无法判断 6．下列家用电器在正常工作时，通过的电流最大的是（ ）7．下列说法中正确的是（ ）A ．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大B ．电流表既可以串联在电路中，也可以并联在电路中使用C ．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的D ．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是相同的 8．如图的电路中电表连接正确的是（ ）9．在如图所示的电路中，当开关S 闭合后，两灯均正常发光。
若某一时刻，灯L 1的灯丝突然烧断后，下列说法中正确的是（ ）A ．两只电流表示数均变小B ．两只电流表示数均变大C ．两只电流表示数变成相等D ．两只电流表示数均不变 10．如图所示，若闭合开关S ，在下列判断中正确的是（ ） A ．电压表被烧坏 B ．电流表被烧坏 C ．灯泡被烧坏 D ．不会发生故障11．如图所示的电路中，电源电压不变，闭合开关S ，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）A ．灯L 1的灯丝可能已烧断B ．灯L 1亮度可能不变C ．灯L 2可能断路D ．灯L 2可能短路12．如图所示电路，电源电压保持不变，三只电表均完好．开关S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是( )A ．电压表V 1示数为零，灯L 1断路B ．电压表V 1示数为零，灯L 1短路C ．电流表A 示数为零，灯L 2断路A ．计算器B ．收音机C ．日光灯D ．彩电A B C D 第9题D ．电流表A 示数为零，灯L 2短路二、填空题(每空1分,共30分)13．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.①有同学说，这两个灯泡是串联的你的看法是＿＿＿＿＿＿＿；简述理由：＿＿＿＿＿＿。
②不打开盒子，也无任何辅助器材，如何证明你的上述看法。
简要说明你的操作方法及结论：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
14．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M 与两侧金属弹簧相连接并接入电路中，金属块M 与弹簧套在光滑绝缘水平细杆上。
现将该仪器固定在一辆汽车上，当汽车启动时，＿＿＿＿亮（选填“红灯”或“绿灯”）；当汽车急刹车时，＿＿＿＿亮（选填“红灯”或“绿灯”）。
15．如图是简化了的电冰箱的电路图。
图中M 是压缩机的电动机，L 是电冰箱内 部的照晚灯。
当电冰箱接入电路后，关闭了电冰箱的门时，开关S 1与S 2的状态是＿＿＿＿＿＿＿＿；当又打开正在工作的电冰箱门时，开关S 1与S 2的状态是＿＿＿＿＿＿＿＿＿＿＿。
16．如图所示，要使两灯串联，应闭合开关＿＿＿；闭合开关S 1和S 3 ，两灯＿＿＿联；为避免短路，不能同时闭合开关＿＿＿。
17．生活中经常使用的小彩灯是＿＿＿（“串”、“并”）联的。
如图所示，有一种节日彩灯上有50只相同的小灯泡，接到照明电路中，50只小灯泡都发光，如果电源插头处的电流为200mA ，那么，通过每只小灯泡的电流是＿＿＿A ，每只小灯泡两端的电压为＿＿＿V 。
18．使用电流表测电路中的电流时，电流表要＿＿＿联接入被测电路中，如果用电流表的“0．6”和“-”的接线柱接入电路时，应让电流从＿＿＿极进入电流表。
用电压表测某电路两端电压时，电压表要与被测的电路＿＿＿。
19．芳芳做“用电流表测电流”的实验，电路连接正确。
闭合开关后，电流表的示数如图所示。
由此可以确定实验中的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿，要使实验结果更为精确应＿＿＿＿＿＿＿＿＿＿＿＿＿，电流表的示数为 ＿＿＿。
第14题20．如图所示，电源电压保持不变，开关S 1已闭合。
若再闭合开关S 2，则＿＿＿＿＿＿＿＿＿_的示数变大，小灯泡L 1的亮度＿＿＿＿＿＿＿ (填“增强”、“减弱”或“不变”)。
21．如图所示，甲是＿＿＿＿，乙是＿＿＿＿，可组成两个小灯泡的并联电路。
（填“小灯泡”或“电流表”）22．某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关S 后，电流表A 1和A 2的指针位置如图乙所示，则灯泡L 1的示数是＿＿＿A ，灯泡L 2的电流是＿＿＿A 。
23．某同学连成如图所示电路，电池组的电压是6V ，两个小灯泡的额定电压都是6V ，开关S 闭合后，灯L 1亮，L 2不亮，电压表和电流表都有示数。
由此可以做出判断：灯L 2处可能是＿＿＿＿(填“断路”或“短路”)。
在原电路的基础上，只改动一处，就可以判断灯L 2是否真的损坏。
请简述你采用的方法＿＿＿＿＿＿＿＿，并做出判断：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
24．如图所示，a 是电压表的负接线柱引出的导线头，开关S 闭合后，a 接b 时，电压表的示数是6V ，a 接d 时，电压表的示数为1.5V ，则a 接c 时，电压表的示数为＿＿＿V ，则灯L 1两端电压为＿＿＿V ，灯L 2两端电压为＿＿＿V 。
三、作图题(第25题3分，第26题3分，第27题4分，第28题5分，共15分) 25．．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。
请你把图中的各元件符号连接成符合上述设计要求的电路图。
（在答题卡中画出原图并作图）第21题乙第22题第23题第24题26．如图甲所示的电池盒，盒外有三个接线柱A 、B 、C ；盒内有三个5号电池插槽，六个接线柱a 、b 、c 、d 、e 、f ；部分连接好的导线已画出，如图乙中虚线所示．选接盒外不同接线柱，可从该电池盒获得1.5V 、3V 、4.5V 三种输出电压.请你在图13乙的虚线框内，用笔画线代替导线将三节干电池(用元件符号表示)连接起来，组成一个符合实际的电源，并满足下列要求：(1)AB 间电压1.5V (A 为负极，B 为正极)；(2)BC 间电压3V (B 为负极，C 为正极)； (3)AC 间电压4.5V (A 为负极，C 为正极)．27．在“用电流表测电流”的实验中，某同学连接的电路如图昕示。
(1)闭合开关，观察到灯泡L 1和L 2的发光情况是＿＿＿＿＿＿＿＿＿＿＿＿。
(2)针对上述现象，该电路存在的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。
(要求:在需要改动的导线上画”X ”，用笔将改动后的导线画出，导线不许交叉)。
28．请你仔细观察如图所示实物电路 ⑴在图中只加一根导线，使实物电路成为并联电路。
⑵在图中只改动一根导线的一端，使实物电路成为串联电路。
要求：在被改动的导线上画“×”，然后画出改动的导线。
四、实验探究题(第29题9分，第30题8分，第31题8分，共25分) 29．把铜片和铁片插到菠萝中，就成为一个水果电池。
⑴铜片和铁片哪个是正极? 写出你的判断方法：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑵换用其他的不同金属或水果再做一个水果电池。
在做过的水果电池中，用哪两种金属做电极、用什么样水果得到的电压最高?某同学通过实验得到下面的实验数据: 你的实验结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑶在探究的过程中，有同学提出猜想水果电池的电压可能与：①两金属片之间的距离有关；②两金属片插入水果中的深度有关。
请你设计研究水果电池的电压与两金属片插入水果中的距离是否有关的实验。
要求：写出实验步骤＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑷如果设法用自制水果电池为小灯泡供电，为了使小灯泡的亮度明显一些，你可以怎样做? ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿(说出一点即可)。
⑸目前人们乱扔废旧电池的现象非常普遍。
请你针对这种现象，给有关部门提出二条合理建议：＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿。
30．为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于＿＿＿＿＿＿＿状态。
（2）小薇先将电流表接在L 1所在的支路，闭合开关后，观察到灯L 2发光，但灯L 2不发光，电流表的示数为零，电路可能存在的故障是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（3）排除故障后，她测出了L 1、L 2支路和干路上的电流分别为I 1、I 2和I ，电流表示数如图甲、乙、丙所示，可读出：I 1=0.5A ，I 2=＿＿A ， I =＿＿＿A 。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
31．如图(甲)所示是小明“探究串联电路中电压的关系”的实验电路图。
(1)实验步骤A．按图(甲)所示接好电路，闭合开关前，滑片P应置于＿＿＿＿＿＿端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C．＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
苏科版九年级上册物理第13章《电路初探》单元测试卷(含答案解析)
九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。
它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(解析版)
苏科版九年级上册物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
(苏科版)初中物理九年级上册：第十三章 电路初探 单元测试(含答案)
第十三章综合测试一、单项选择题（共20小题；共40分） 1.在如图所示电路中，正确的是（ ）A .B .C .D .2.在国际单位制中，电流的基本单位是（ ） A .VB .AC .ΩD .W 3.手机电池充电电压最接近下列哪个电压值（ ） A .220VB .36VC .6VD .380V4.下图中，能正确测量通过灯1L 电流的电路是（ ）A .B .C .D .5.如图所示电路，1L 的电阻比2L 的小。
开关闭合，灯均发光，1V 示数为3V 。
则（ ）A .V 示数大于6VB .2V 示数小于3VC .2V 示数大于3VD .2V 示数等于3V6.如图所示的电路中，开关S 闭合后，两个灯泡属于串联的是（ ）A .B .C .D .7.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为A 0.4A I =、B 0.2A I =、C 0.2A I =，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值8.如图所示，连入电路中的电阻1R 、2R 、3R 允许通过的最大电流分别为1I 、2I 、3I ，且123I I I ＞＞，则此部分电路中允许通过的最大电流是（ ）A .1IB .2IC .3ID .123I I I ++9.在“探究串联电路中电流关系”的实验中，小明用电流表分别测出图中a 、b 、c 三处的电流大小，为了使结论更具有普遍性，他下一步的操作应该是（ ）A .将电源两极对调，再次测量a 、b 、c 三处的电流B .改变开关S 的位置，再次测量a 、b 、c 三处的电流C .将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流D .换用不同规格的灯泡，再次测量a 、b 、c 三处的电流10.在如图所示的电路中，电源电压保持不变。
2022-2023学年度苏科版九年级物理上册第十三章电路初探章节测试试题(含答案解析)
苏科版九年级物理上册第十三章电路初探章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图所示的电路中，下列说法不正确的是（）A．闭合S1、断开S2，L1、L2都不发光B．闭合S1、S2，L1不发光，L2发光C．S1、S2都断开，L1发光，L2不发光D．闭合S2、断开S1，L1，L2都发光2、在下列的四个电路图中，与实物图对应的是（）A．B．C．D．3、如图所示，这是人们喜爱的电动自行车的实物图，它具有轻便、节能、环保等特点。
下列说法正确的是（）A．电动自行车左右指示灯是串联的B．给电动自行车充电时车内电池相当于简单电路中的电源C．电动自行车通过右把手旋转来调节车速，这相当于一个滑动变阻器D．电动自行车的橡胶车胎通常情况下属于导体4、如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．5、如图所示，若要使R1、R2并联，则（）A．只闭合S1B．只闭合S2C．只闭合S1、S2D．只闭合S1、S36、如图所示，小敏在做“探究串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法中不能够检测出坏灯泡的是（）A．将一根导线与L1并联B．将一个电流表与L2并联C．将一个小灯泡与L1并联D．将一个电压表串联在b点7、如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该是（）A．只闭合S2B．只闭合S3C．同时闭合S1和S3，断开S2D．同时闭合S1、S2、S38、如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。
苏科版九年级物理上册《第十三章电路初探》单元测试卷(附带答案)
苏科版九年级物理上册《第十三章电路初探》单元测试卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中，正确的是（ ）A ．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器B ．绝对不能把电池的正极和负极直接用导线连起来C ．路灯是依次排成一列安装的，它们必定都是串联的D ．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的 2．如图所示实物电路图，下列分析正确的是（ ）A ．1L 和2L 串联B ．S 只控制2LC ．1A 测1L 和2L 的电流D ．2A 测2L 的电流3．下列关于电源和电流说法中不正确的是 （ ）A ．从能的转化角度说，电池是把化学能转化成电能的装置B ．电源外部，电流从正极经过用电器流向负极C ．电荷运动就能形成电流D ．金属导电时，自由电子移动方向和电流方向相反4．如图所示，电源电压为6V ，闭合开关S ，电压表示数为3.8V ,则A ．L 1 两端电压为3.8VB ．L 2 两端电压为 3.8VC ．电源与L 1 两端电压之和为 3.8VD ．L 2 两端电压为 2.2V5．小谢在做实验时，先连成如图所示的电路，闭合开关1S 并观察灯泡亮暗情况后，再闭合开关2S ，小谢看到的现象是（ ）A ．两只灯泡一直都不亮B ．两只灯泡一直亮C ．两只灯泡开始都亮，后来2L 不亮D ．两只灯泡开始都亮，后来1L 不亮6．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）A ．换气扇和照明灯不能同时工作B ．换气扇和照明灯只能同时工作C ．换气扇和照明灯工作时，通过它们的电流一定相等D ．换气扇和照明灯工作时，通过它们的电流有可能相等7．如图所示电路中，闭合开关后发现L 1和L 2均不发光，电流表无示数。
为了找出故障原因，小华用电压表进行检测，ac 间电压为3V ，发现ab 间电压为3V ，bc 间电压为0。
苏科版九年级上册物理 第十三章 电路初探单元检测(提高,Word版 含解析)

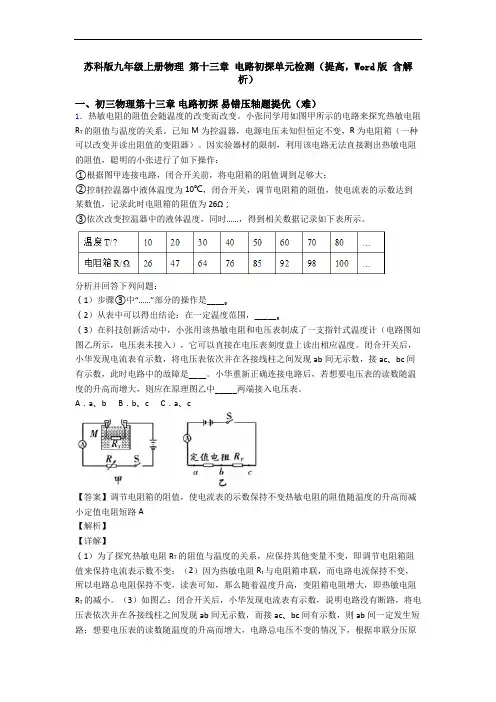

苏科版九年级上册物理第十三章电路初探单元检测（提高，Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
苏科版九年级上册物理 第十三章 电路初探单元测试卷(含答案解析)
苏科版九年级上册物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
(苏科版)初中物理九年级上册：第十三章 电路初探 单元测试 (含答案)
第十三章综合测试一、单项选择题（共11小题；共22分）1.在国际单位制中，电流的基本单位是（）A.VB.AC.D.W2.自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。
选项图所示的电路图符合要求的是（）A.B.C.D.3.某家庭电路可简化成如图所示的情况，观察该电路，下列说法正确的是（）A.电视和台灯是并联的B.开关和灯泡是并联的C.各个小彩灯之间是并联的D.不插用电器时，插座处火线和零线是连通的4.在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（）A.在连接电路过程中，开关要保持断开状态B.在不确定待测电压时，应该先采用大量程试触C.测量时，应该尽量选取相同规格的灯泡进行实验D.电压表应该与待测用电器并联5.如图所示，手机充电时把充电器接入电源后，USB 接口处的电压是（ ）A .低于36VB .36V ～220VC .等于220VD .高于220V6.如图所示，开关S 闭合时，灯泡1L 与灯泡2L 组成并联电路的是（ ）A .B .C .D .7.关于如图所示的电路，下列说法中正确的是（ ）A .断开电键S ，通过2L 的电流比通过1L 的电流大B .断开电键S ，通过1L 的电流与通过2L 的电流一样大C .闭合电键S ，灯1L 、2L 都会发光D .闭合电键S ，灯1L 不会发光8.在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触电，这可能是因为（ ） A .小鸟本身能耐高压B .小鸟爪是绝缘体，所以不会触电C .高压线外包着一层绝缘层D .小鸟两爪之间的电压很低9.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为0.4A A I =、0.2A B I =、0.2A C I =，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值10.K 闭合时，电压表示数为3V ，则下列哪种说法正确（ ）A .电源电压为3VB .灯1L 两端电压为3VC .灯2L 两端电压为3VD .灯1L 、2L 并联11.实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护士，图中最合理的设计方案是（ ）A .B .C .D .二、填空题（共8小题；共24分）12.电路是由________、________、________和________等元件组成的电流路径，其中________提供电能；________消耗电能；________控制电路通断；________输送电流。
苏科版九年级物理上册 第十三章 电路初探同步单元检测(Word版 含答案)
苏科版九年级物理上册第十三章电路初探同步单元检测（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
苏科版九年级上册物理 第十三章 电路初探单元检测(提高,Word版 含解析)
苏科版九年级上册物理第十三章电路初探单元检测（提高，Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。
其实，有时只要思考一下，拆除或改接某些导线就能解决问题。
如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。
除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。
去掉的导线是__________；（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。
改动的方法是_________。
【答案】短路电流表 c 将导线e的F接点改接C（或E）接点【解析】【详解】(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；[2]这短路的情况下，电流会很大，会烧坏电池和电流表；(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。
2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。
