海岸电台常用的短波天线
中国业余电台常用频率
中国业余电台常用频率(短波)80m波段:3.840MHz 3.843MHz 3.850MHz 3.855MHz40m波段:7.030MHz(CW) 7.050MHz 7.O53MHz 7.055MHz 7.060MHz 7.068MHz20m波段:14.180MHz 14.225MHz 14.270MHz 14.330MHz15m波段:21.400MHz10m波段:29.600MHz(FM)14.180MHz是"B NET"工作频率.每天8:00开始.经常有老业余家出现14.330MHz是"CRSA NET"的工作频率.每周二10:00开始.国内短波电台热闹的几个频点和守听！一、国内比较热闹的短波频点有：1、7.050MHZ 模式：LSB 单边带主要是早上和晚上很热闹，传播好的时候，比本地的中继台信号还要好，国内HAM默认的公用呼叫频率，大家常在7.050呼叫到对方后，都喜欢转到7.055、7.060、7.065、7.070、7.080做通联QSO。
2、14.270MHZ 模式：USB 单边带主要是白天很热闹，传播好的时候，比本地的中继台信号还要好，国内HAM默认的公用呼叫频率，大家常在14.270呼叫到对方后，都喜欢转到14.270、14.275、14.280、14.265做通联QSO。
3、14.180MHZ 模式：USB 单边带主要是早上9点前热闹，传播好的时候，比本地的中继台信号还要好，国内1级BA大哥和2级BD大哥HAM默认的公用呼叫频率，大家可以在早上收听他们的通联，可以学到更多的知识。
4、14.330MHZ 模式：USB 单边带中国无线电运动协会台网专用频点，每周二10点有BY1PK主持，发布总部的通知和点名，大家可以收听哦。
5、21.400MHZ 模式：USB 单边带传播特点：白天有传播，偶尔晚上的传播非常好你的日文好，级别是2级的话，可以到21.200---21.300MHZ之间，可以和日本的友台通联，日本的HAM有很多使用21MHZ的5W手持机，你随时可以呼叫日本友台，毫不费力！6、29.600MHZ 模式：FM白天有传播，特别是下午2点到旁晚的6点传播，比打电话还清楚，4级火腿可以在这频段上合法使用，很有挑战性哦二、短波传播判别心得1、10米波29.600MHZ 模式：FM常常是下午和旁晚才有传播，当然偶尔上午和晚上12点前的传播厉害到5W可以呼叫全球任何地区的电台，通话质量比本地台还清楚。
海岸电台短波天线选型探讨
用 的几 种 短 波 通 信 天 线 的基 础 上 ， 海岸 电 台短 波 通 信 天 线 选 型进 行 了探 讨 。 对
【 关键词】 短波通信 ； 天线 ； 选型
０
引言
电． 多模 多 馈 天 线 频 带 宽 可覆 盖 短 波 波 段 。多 模 多 馈 天 线 有 三 个 输 出
口 ， 中 两 个 为 高 角 模 、 个 为 低 角 模 ， 相 独 立 互 不 干 扰 ， 离 度 在 其 一 互 隔 海 岸 电 台代 表 国 家 参 与 国 际公 约 ， 行 国 际海 事 组 织 （ＭＯ） 定 ２ ｄ 履 Ｉ 规 ０ Ｂ以 上 。 三 路 同 时 工 作 ， 波 系数 小 于 ２ 主要 覆 盖 中 、 距 离 。 可 驻 ， 近 的 职 责 ， 担 着 所 辖 海 域 的船 舶 安 全 通 信 值 守 任务 、 全 信息 播 发 、 承 安 遇 １９ 鱼 骨天 线 ． 险 搜 救 通信 和船 岸 电台 常 规公 众 通 信 等 任 务 ， 确 保 我 国沿 海 及 各 港 对 鱼 骨 天线 缺 点 是 方 向 特 性 随频 率变 化 很 大 ， 率 也 很 低 。但 作 为 效 口的 船舶 航 行 秩 序 和 航 行 安全 起 到 非 常 重 要 的 作用 。 波通 信 是 海 岸 接 收 天 线 也 有 它 的一 大 优 点 ， 是 它 的抗 干扰 性 好 ， 短 就 由于 它 的 方 向系 电台完成上述职责最主要的通信手段之一 ， 而天线作为海岸电台短波 数 高 ． 波束 窄 ． 因此 来 自非 接 收方 向 的背 景 噪 声 就 比较 小 。 通 信 电 路 的 重 要 部 分 。 的作 用 是 有 效 地 发 射 或 接 收 电磁 波 ， 线 性 它 天
具 有 重要 的意 义 。
Codan2110背负式短波电台战术天线
Codan2110背负式短波电台战术天线
柯顿公司提供一系列的天线解决方案，用以适应不同的移动需求、快速部署和长/短程通讯。
(1)鞭天线：
电台内置天线调谐器，鞭天线适合近距离通讯。
天线轻质、可折叠、可快速安装。
天
线长度1.5米和3米。
1.5米天线适合行进中通讯，3米天线有更好的通讯性能。
(2)斜拉天线：
频率1.6MHz—30MHz，长度为10米的战术斜拉天线，能提供比短鞭天线更优越的通讯性能。
设计用于短距离或中距离通讯。
斜拉天线很轻，包括kevlar增强线缆、适配器(连接天调)、缠绕着绳子的卷轴。
*
(3)宽带双极天线：
包括缠绕着绳子的卷轴、kevlar增强线缆、适配器、平衡转换器、端子、地线、地钉等。
宽带天线适合于多频率操作，包括ALE。
双极天线在单一频率通讯性能好。
双极天线通过调节使用的天线长度，调谐到所需频率。
Codan2110电台可显示给定频率所需的双极天线长度。
SSB常见电台频率
SSB常见电台频率80米3500-390040米7000-7100（lsb）20米14000-1435015米21000-2145010米28000-297008967kHz：全军聊天频率。
0700至2200拥挤。
SSTV图象USB台日本气象：13597、9970台湾气象：13900日本报纸：12745东南亚语种、英语海岸电台强信号经常出没波段：16590-16860（不详）！上海（8773）未知电台（13288）专门播送怪语言天津海岸台：13092上海海岸台：8773烟台海岸台：13077、17332、8764、4381湛江海岸台：2182、6501、6200舟山海翔船务公司：12408厦门海岸台：8453、4314、12876美军AFN夏威夷、关岛电台：13362 & 10320（白天）、5765 & 6350（夜晚）冰岛电台：13855东亚太平洋航空天气台：8828国际海事通讯波段：8195-8815、12330-13200海岸电台广州海岸电台频道号岸台发射频率(KHz) 岸台守听频率(KHz) 工作时间(北京时间)天线方向822 8782 8258 H24 全向837 8716 8170 应邀而开全向1208 13098 12251 应邀而开全向1211 13107 12260 H24 全向1225 13149 12302 H24 全向1236 13182 12335 H24 全向1616 17287 16405 1600-2300 全向1653 17398 16516 H24 全向1806 19770 18795 H24 全向1809 19779 18804 H24 全向1814 19794 18819 1600-2300 全向2214 22735 22039 H24 全向第1 页单边带SSB电台频率表(参考表).txt2220 22753 22057 H24 全向每天0900-1600L每小时正点和1700-2300单小时正点在1616频道（发射频率17287 KHz）、1809频道（发射频率19779KHz）播发通话表、海上区域气象信息、新闻。
中短波天线常用参数
中短波天线常用参数一、中短波天线的概述中短波是指频率在531—2690千赫之间的无线电波频段，广泛应用于广播、电视、通信等领域。
中短波天线是用于发射和接收中短波无线电信号的设备，是中短波通信系统的重要组成部分。
根据不同的应用场景和传输要求，中短波天线有多种类型，如线天线、面天线、单极天线、双极天线等。
中短波天线的性能指标直接影响到无线电信号的传输质量，因此在选择和使用中短波天线时，需要了解其常用参数。
这些参数主要包括辐射场强、覆盖范围、增益、输入阻抗、驻波比等。
二、中短波天线常用参数1.辐射场强辐射场强是指中短波天线在辐射无线电信号时所形成的电场强度。
场强越大，传输质量越高，接收效果越好。
通常，辐射场强的大小取决于天线的发射功率、天线增益和天线的工作频率。
2.覆盖范围覆盖范围是指中短波天线的有效作用距离。
覆盖范围与天线的场强、地球曲率、大气条件等多种因素有关。
在设计覆盖范围时，需要考虑通信系统的传输质量要求和成本等因素。
3.增益增益是指中短波天线在特定方向上的辐射强度与理想无方向性天线在相同输入功率下最大辐射强度的比值。
增益反映了天线定向传播的能力，增益越高，信号越集中，传输距离越远。
4.输入阻抗输入阻抗是指中短波天线输入端的等效阻抗，它与天线的导纳共同决定了天线的工作状态。
输入阻抗的大小直接影响到信号传输的效率和质量，因此在实际应用中需要将天线的输入阻抗匹配到发射机输出阻抗上，以减小信号损耗和提高传输效率。
5.驻波比驻波比（VSWR）是指中短波天线输入端的电压最大值与电压最小值之比，反映了天线与发射机之间的匹配程度。
理想情况下，驻波比为1:1，表示天线与发射机完全匹配。
如果驻波比过大，则说明天线与发射机之间的匹配不良，会导致信号传输效率降低和功率损耗增加。
因此，在实际应用中需要对驻波比进行监测和控制，以确保信号传输的稳定性和可靠性。
综上所述，中短波天线常用参数包括辐射场强、覆盖范围、增益、输入阻抗和驻波比等。

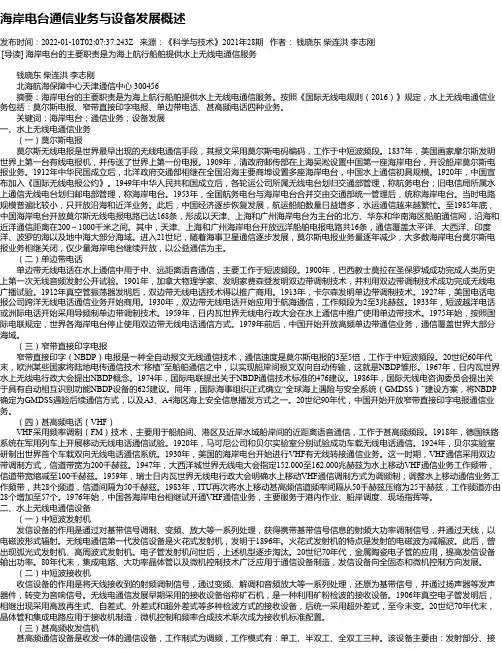

海岸电台通信业务与设备发展概述
海岸电台通信业务与设备发展概述发布时间：2022-01-10T02:07:37.243Z 来源：《科学与技术》2021年28期作者：钱晓东柴连洪李志刚[导读] 海岸电台的主要职责是为海上航行船舶提供水上无线电通信服务钱晓东柴连洪李志刚北海航海保障中心天津通信中心 300456摘要：海岸电台的主要职责是为海上航行船舶提供水上无线电通信服务。
按照《国际无线电规则（2016）》规定，水上无线电通信业务包括：莫尔斯电报、窄带直接印字电报、单边带电话、甚高频电话四种业务。
关键词：海岸电台；通信业务；设备发展一、水上无线电通信业务（一）莫尔斯电报莫尔斯无线电报是世界最早出现的无线电通信手段，其报文采用莫尔斯电码编码，工作于中短波频段。
1837年，美国画家摩尔斯发明世界上第一台有线电报机，并传送了世界上第一份电报。
1909年，清政府邮传部在上海吴淞设置中国第一座海岸电台，开设船岸莫尔斯电报业务。
1912年中华民国成立后，北洋政府交通部相继在全国沿海主要商埠设置多座海岸电台，中国水上通信初具规模。
1920年，中国宣布加入《国际无线电报公约》。
1949年中华人民共和国成立后，各轮运公司所属无线电台划归交通部管理，称航务电台；旧电信局所属水上通信无线电台划归邮电部管理，称海岸电台。
1953年，全国航务电台与海岸电台合并交由交通部统一管理后，统称海岸电台。
当时电路规模普遍比较小，只开放沿海和近洋业务。
此后，中国经济逐步恢复发展，航运船舶数量曰益增多，水运通信越来越繁忙。
至1985年底，中国海岸电台开放莫尔斯无线电报电路已达168条，形成以天津、上海和广州海岸电台为主台的北方、华东和华南海区船舶通信网，沿海和近洋通信距离在200～1000千米之间。
其中，天津、上海和广州海岸电台开放远洋船舶电报电路共16条，通信覆盖太平详、大西洋、印度洋、波罗的海以及地中海大部分海域。
进入21世纪，随着海事卫星通信逐步发展，莫尔斯电报业务量逐年减少，大多数海岸电台莫尔斯电报业务相继关闭，仅少量海岸电台继续开放，以公益通信为主。
海事通讯SSB固定频率
海事通讯SSB固定频率：khz一、广州海岸电台频道号岸台发射频率(KHz) 岸台守听频率(KHz) 工作时间天线方向822 -- 8782 8258 H24 全向837 -- 8716 8170 应邀而开全向1208 -- 13098 12251 应邀而开全向1211 -- 13107 12260 H24 全向1225 -- 13149 12302 H24 全向1236 -- 13182 12335 H24 全向1616 -- 17287 16405 1600-2300L 全向1653 -- 17398 16516 H24 全向1806 -- 19770 18795 H24 全向1809 -- 19779 18804 H24 全向1814 -- 19794 18819 1600-2300L 全向2214 -- 22735 22039 H24 全向2220 -- 22753 22057 H24 全向2.每天0900-1600L每小时正点和1700-2300单小时正点在1616频道（发射频率17287 KHz）、1809频道（发射频率19779KHz）播发通话表、海上区域气象信息、新闻。
abcxyz 残雪收集，QQ389744026＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝二、上海海岸电台频率表频道号岸频率（kHz）船频率（kHz）工作时间（LT）发射方向405--- 4369 4077 1800-0600 全向601--- 6501 6200 H24 全向818--- 8770 8246 H24 全向825-- 8791 8267 H24 全向830--- 8806 8282 0600-1800 全向1234--- 13176 12329 H24 全向1238--- 13188 12341 H24 全向1656-- 17407 16525 H24 全向频道岸频率（kHz）船频率（kHz）工作时间（LT）频道覆盖区域432-- 2508 1800-0600*410 -4215 4177 1800-0600 CH20 吴淞口浏河口南水道佘山长江口锚地625 -6326 6275 0600-1800828 -8430 8390 0800-2000 CH21 黄浦江吴淞口浏河口南水道佘山长江口锚地834 -8433 8393 2000-0800819- 8425.5 8385.5 H24* CH26 芦潮港长江口锚地大蕺山大洋山大金山杭州湾北部840 --8436 8396 0600-1800****--12142 12649.5 12547.5 H24** CH27 芦潮港长江口锚地大蕺山大洋山大金山杭州湾北部**** -- 16172 16892 16774 0600-2400＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝abcxyz 残雪收集，QQ389744026三、烟台海岸电台（SSB）工作频率台名YANTAI RADIO 烟台话台位置：37°25′10″N 121°30′12″E呼号频道号发射频率（KHZ/MHZ) 守听频率（KHZ) 发射种类功率（KW）发射天线方向工作时间通话表时间开放业务烟台话台YANTAIRADIO2182、2627 2182 H3E J3E 1 全向24hC409 4381 4089 J3E 全向24h 每双小时30分CRC816 8764 8240 J3E 0.5 全向C1201 13077 12230 J3E 全向C1631 17332 16450 J3E 全向＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝四、青岛海岸台频道号2182KHZ 2182KHZ J3E H3E 24h 遇险无线电话SSBCH410 4384KHZ 4092KHZ J3E 常规CH826 8794KHZ 8270KHZCH1211 13107KHZ 12260KHZ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝五、海南八所海岸电台BASUO RADIO 八所台呼号工作频率（KHZ）守听频率（KHZ/MHZ）发射种类工作时间通话表八所台XSH 21822605 2182 A3E 24h 单时25分00412 3600 2182 2187.5 J3E海口岸台（1）无线电话SSB：频道发射频率MHz 守听频率MHz 开放时间816 8764 8240 H24608 6522 6221 H24419 4411 4119 1800--0600（2）无线电话遇险值守频率：2182KHZ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝abcxyz 残雪收集，QQ389744026六、厦门海岸台：台名ＸＩＡＭＥＮＲＡＤＩＯ呼号工作频率工作时间通报表时间ＸＳＭ４４２００００～２４００每奇数小时第１０分钟４３１４１８００～０６００８４５３００００～２４００１２８７６０６００～１８００七、大连海岸电台：（SSB）8716千赫兹频率上，气象报告：9时20分、18时20分；气象警告：12时20分、15时20分、22时20分。
短波天线的原理和应用实例
短波天线的原理和应用实例1. 短波天线的原理短波天线是无线电通信中常用的天线类型之一，它主要用于接收和发射短波信号。
短波信号属于高频信号，波长范围在10米至100米之间，通常用于远距离通信。
短波天线的工作原理基于电磁感应和辐射原理。
当电磁波通过天线时，它会与天线的导体产生相互作用。
这些作用包括导体中自由电子的运动和天线所产生的辐射场。
短波天线通过合理设计和调整，能够达到良好的接收和发射效果。
短波天线的基本原理可以概括如下： - 天线长度与波长相匹配：短波天线的长度应与所要接收或发射的信号的波长相匹配，以获得更好的谐振效果。
- 地面反射：短波天线通常需要一个接地平面来增强信号的接收和发射效果，这个接地平面一般是地面或者人工建立的接地系统。
- 天线定向性：通过改变短波天线的结构和布局，可以实现方向性辐射，以增强信号的传输和接收效果。
- 天线匹配：为了获得最大的信号传输效率，短波天线需要与发射或接收设备之间进行匹配，以达到合适的阻抗匹配。
2. 短波天线的应用实例短波天线在无线电通信中有着广泛的应用，下面列举几个常见的应用实例：2.1 短波广播接收短波广播是一种特殊的广播方式，它的传播距离远大于FM广播，因此需要专门的设备和天线来接收。
通过连接短波天线，可以接收到来自世界各地的广播电台的信号。
短波广播可以提供国内外的新闻、音乐、文化、天气等丰富的内容，是人们获取全球信息的重要途径。
2.2 短波业余无线电通信业余无线电通信是一种业余爱好，也是无线电技术爱好者之间交流的方式，短波天线在业余无线电通信中起到了至关重要的作用。
无线电爱好者可以通过连接短波天线，与全球的无线电爱好者进行交流，包括语音通信、数据通信、电报等。
2.3 短波无线电定位短波无线电定位是一种利用短波天线接收对方信号强度和方向来确定对方位置的技术。
通过接收到的信号强度和方向信息，可以计算出对方的大致位置。
这种技术在军事、航空、航海等领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海岸电台常用的短波天线
摘要：短波通信是我们中海油海上与陆地、船与船之间一直使用的最稳定通讯工具，也是我们现在最重要的一种应急通信手段。
短波天线的优劣，直接影响通讯质量。
关键词：双锥天线笼型天线对数周期天线
海岸电台的天线一般离海岸比较近，易受环境因素影响较大，腐蚀严重，导致天线性能下降，严重影响通讯质量。
为此假设多性能、多式样的天线，对不同的距离、不同的方向使用不同的天线尤为重要。
该文主要介绍了几种常用的海岸电台短波天线。
这些天线在海岸电台广泛使用，通信效果得到证明。
1 扇锥天线（图1）
1.1 概述
扇锥天线作为通信系统的组成部分具有宽频带发射、效率高、等特点。
天线长32m（JW-TDS-4.5）、52m（JW-TDS-3）。
根据通讯距离选择合适的架设高度（15m、18m、22m）。
由两座铁塔支撑，铁塔顶端挂有滑轮，天线可方便架起或放下。
扇锥天线的优点是对场地要求不高，可在山坡方便架设，辐射仰角随频率升高而降低，满足通信距离越远、使用频率越高的要求，适
合近、中、远通信要求，在海岸电台系统中广泛使用，通信效果良好。
1.2 技术指标
工作频率：5～26MHz；
标称阻抗：50Ω；
天线长度：32m；
天线增益：2～6dB；
驻波比：≤2；
极化方式：水平极化；
承受功率：5kW；
抗风能力：36m/s风能正常工作，54m/s不破坏；
口方式：NKF。
天线架高：（15m、18m、22m）
1.3 结构特征
天线面采用不锈钢钢丝绳制作，中间用绝缘玻璃钢管支撑。
中间馈电。
连接处用铜压套压紧。
天线面两端用钢丝绳端吊索通过铁塔上的滑轮拉至地面，在地面上可将天线拉起。
用四线制平行线引至匹配
器支撑杆顶，阻抗变换器安装在支撑杆顶，与下行线连接。
2 竖笼天线(图2)
2.1 概述
竖笼天线是单极子天线的变形，通过加粗振子实现宽带匹配。
竖笼天线是垂直极化天线，辐射波束仰角低，适合远距离或地波近距离通信，非常适合架设在近岸工作。
竖笼天线占地小，可在小场地或楼顶架设。
竖笼天线的缺点是要保证天线辐射效率，必须铺设比较大的地网，在场地落差大的情况下架设不方便。
2.2 技术指标
工作频率：
3～30MHz（JW-TDHS-3）；
4.5～30MHz（JW-TDHS-4.5）；
5～30MHz（JW-TDHS-5）；
驻波比：≤2.5；
增益：4dBi；
承受功率：5kW；
极化方式：垂直极化；
标称阻抗：50Ω；
天线高度：26m（JW-TDHS-3）；
16m（JW-TDHS-4.5）；
12m（JW-TDHS-5）；
接口：NKF
工作温度：-40℃～+50℃；
抗风能力：45m/s不破坏；
湿度：100%；
使用寿命：15年。
2.3 结构特征
天线由支撑杆支撑，支撑杆全部用钢管制作。
振子用Ф3不锈钢丝绳制作。
下部由6根横撑，6根环线组成一个正六边形。
天线底部与地面绝缘，锥型馈电结构。
铺设36根地网线。
3 伞锥天线(图3)
3.1 概述
伞锥天线是常用的全向通信天线，具有全向性能好，辐射仰角较低，增益高的优点，地波通信效果和远距离通信效果良好。
为减少天
线占地尺寸，在下伞线上加装吸收负载，可有效减小天线尺寸。
伞锥天线与竖笼天线的工作原理、通信效果是一样的，伞锥天线用下笼线作为地，不用铺设地网，造价相对比较低，但占地比较大。
伞锥天线适合在小山包上架设。
3.2 技术指标
工作频率范围：
3～30MHz（JW-TDSS-3）
4.5～30MHz（JW-TDSS-4.5）
3～30MHz（JW-TDJSS-3、加载型）
承受功率：30kW
天线形式：伞锥天线
天线方向图：水平面全向
输入阻抗：50Ω
电压驻波比：≤2，超差点≤10%，超差点驻波≤2.5
增益：3～7dBi
极化方式:垂直极化
接口：NK32
天线架设高度：16m、18m、22m
天线占地：Ф52m（JW-TDSS-3）
Ф38m（JW-TDSS-4.5）
Ф38m（JW-TDJSS-3、加载型）
工作环境温度：－25～＋55℃
抗风：十级风正常工作，十二级风不破坏。
3.3 结构特征
天线由支撑杆支撑，支撑杆全部用钢管制作。
振子用Ф3不锈钢丝绳制作。
4 对数周期天线(图4)
4.1 概述
对数周期天线是一种随频率变化而周期改变自身标度的结构的天线，是一种频率无关的天线。
通过交叉传输线实现馈电。
在给定的频率上除了长度接近半波长的那些单元外，其余单元均为非谐振子的高电抗单元，其上电流很小。
在谐振单元所处的范围之外，馈线上的电流迅速下降，天线在各个频率上基本具有相同的特性，是真正的宽
频带天线。
对数周期天线定向增益高，抗干扰能力强，对保证重点通信方向或在恶劣电磁环境下的通信效果都是最可靠的手段，在通信系统中通常作为应急手段。
4.2 技术指标
工作频率范围：4.5MHz（JW-TDDZ
-4.5）
5MHz（JW-TDDZ-5）
6MHz（JW-TDDZ-6）
承受功率：5kW
天线形式：水平旋转对数周期天线
天线方向图：水平面定向
输入阻抗：50Ω
电压驻波比：≤2，超差点≤10%，超差点驻波≤2.5
增益：≥8dBi
天线指向:360°电调
前后比：8～13dBi
极化方式:水平极化
接口：NK32
天线尺寸：
24m×24m（JW-TDDZ-4.5）
16m×18m（JW-TDDZ-5）
12m×14m（JW-TDDZ-6）
天线架设高度：20m
半功率波瓣宽度：60°
质量：＜2T
伺服电压：220V
转速：≤5min/n
消耗功率：＜200W
工作环境温度：－25～＋55℃
抗风：十级风正常工作，十二级风不破坏
4.3 结构特征
天线主要由主桁架、侧桁架、大竖架、小竖架、振子线组成。
桁架采用硬铝制作，天线振子采用不锈钢丝绳制作。
参考文献
[1]卢道琦.海岸电台短波天线选型探讨[J].科技信息,2010(13).
[2]陈翰.短波天线的宽带化设计研究[D].西安电子科技大学,2012.
[3]卢道琦.建设天津海岸电台应急通信系统的探讨[J].天津航海,2010(3).。
