六大要点,泵房设计不再出错!!
排水系统施工中的泵站设计要点总结
排水系统施工中的泵站设计要点总结一、引言排水系统是城市基础设施中不可或缺的一部分，而泵站作为排水系统中的重要组成部分，承担着将污水顺利排除的关键任务。
本文将对排水系统施工中泵站设计的要点进行总结和探讨，旨在提供有关人员在该领域的参考和借鉴。
二、选址与场地准备泵站选址是泵站设计的首要考虑因素。
应根据所处区域的地理和气候条件、周边环境、城市规划等因素进行综合考虑。
同时，泵站场地的准备与选址同样重要。
场地应具备较高的地基承载力，以确保泵站设备的安全稳定运行。
三、泵站结构设计泵站结构的设计包括建筑物和设备。
建筑物设计要考虑使用寿命、建筑安全、便于维护等因素，合理规划泵房的平面布局和立面形式。
设备设计是泵站设计中的核心，应根据实际需求选择合适的泵、管道、阀门等设备，并确保其符合国家标准和规范，提高排水系统的运行效率和稳定性。
四、取水与配水系统设计取水系统是泵站设计中的重要环节，涵盖了取水源头的选择、应用水质评估、取水设备的布置等。
此外，配水系统的设计也是关键，包括水流引导、泵房内的管网布置、防止回流等，旨在确保水流顺畅、防止堵塞和漏水。
五、电气控制系统设计泵站的稳定运行离不开电气控制系统的精确设计。
该系统应包括主控制柜、电力系统、仪表仪器等，确保泵站设备的准确运行和监控。
电气控制系统设计要考虑防雷、防水、防尘等因素，并与泵站的机械设备实现良好的配合。
六、运维和维护考虑泵站的运维和维护是其长期稳定运行的关键。
在设计中，需充分考虑设备的可靠性、易维修性和易保养性。
合理规划维护通道、检修设备的停机时间，建立完善的设备档案和维护记录，保障泵站的长期运行和维护需求。
七、应对灾害和应急情况排水系统在自然灾害或应急情况下可能受到影响，因此在泵站设计中应充分考虑灾害防范和应急预案。
例如，选择可靠的自动开关装置、备用电源系统等，以保障泵站设备在灾害或断电情况下的正常运行。
八、环境保护与节能减排泵站在运行过程中必须注重环境保护和节能减排。
全面解析泵房设计中几大要点
全面解析泵房设计中几大要点泵房的设计包括泵房位置的选择、水池的设计（包括水池的池底标高、有效水深、水池的进出水管等设计）、水泵选型、水泵布置、泵房内排水沟、集水坑的设计等。
以下就泵房设计过程中几点容易忽略的问题作讨论。
1、水泵房位置的选择水泵房是整栋建筑或整个小区、厂区给水、消防管核心部分，泵房的位置选择既要有利于给水和消防管的敷设又不能对有安静要求的房间有噪音的影响，还应尽量少占有价值的建筑用房（如商铺及停车位）。
生活给水泵房和消防泵房宜合建，既可以节省用地，也有利于维修管理。
对于一个住宅小区来说，泵房往往设计于地下车库的设备用房内，与发电机房等电气、空调机房合并在同一防火分区内。
且泵房应尽量靠近用水大户或整个小区的中央位置，可以减少主干管的长度，也可以减少管水头损失。
泵房出口应直通室外或直通安全出口。
如设在民用建筑物内的水泵房不应毗邻居住用房或在其上层或下层，并且泵房应设置在通风良好、不结冻的房间内。
泵房的大小由生活水池、消防水池以及水泵组的布置来确定。
2、水池进、出、溢流水管的设计《建筑给水排水设计规范》GB50015-20032009年版（以下简称水规）中 3.2.4B条：生活饮用水水池（箱）的进水管口的最低点高出溢流边缘的空气间隙应等于进水管管径，但不应小于25mm，最大可不大于150mm。
另3.2.4C条：从生活饮用水管向消防、中水和雨水回用水等其他用水的贮水池（箱）补水量，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。
因此，往往有设计中只考虑了3.2.4B条的规定，将消防水池的进水管设在溢流水位上一倍管径处。
此条条文考虑到消防、中水和雨水回用水等用途的水池因为池内水质低于生活饮用水，并且池内水往往不能定期清洗或循环水池内的贮水，会形成死水及滋生细菌。
因此消防水池的进水管管径虽为50~100mm，但与溢流边缘的空气间隙仍按不少于150mm 设置。
水池的出水管应尽量布置在进水管的最远点，应运用进、出口的位置来使水池内的水能达到最有利的循环，否则应采取防止短路的措施。

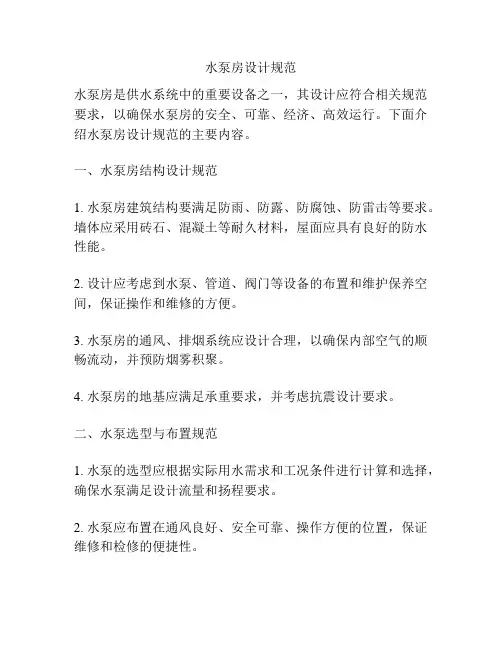

水泵房设计规范
水泵房设计规范水泵房是供水系统中的重要设备之一，其设计应符合相关规范要求，以确保水泵房的安全、可靠、经济、高效运行。
下面介绍水泵房设计规范的主要内容。
一、水泵房结构设计规范1. 水泵房建筑结构要满足防雨、防露、防腐蚀、防雷击等要求。
墙体应采用砖石、混凝土等耐久材料，屋面应具有良好的防水性能。
2. 设计应考虑到水泵、管道、阀门等设备的布置和维护保养空间，保证操作和维修的方便。
3. 水泵房的通风、排烟系统应设计合理，以确保内部空气的顺畅流动，并预防烟雾积聚。
4. 水泵房的地基应满足承重要求，并考虑抗震设计要求。
二、水泵选型与布置规范1. 水泵的选型应根据实际用水需求和工况条件进行计算和选择，确保水泵满足设计流量和扬程要求。
2. 水泵应布置在通风良好、安全可靠、操作方便的位置，保证维修和检修的便捷性。
3. 水泵房内应设置泵的联锁保护系统，以保证水泵在异常情况下能及时停机保护。
4. 水泵房内水泵的安装要求应满足相关标准，确保水泵的运行平稳、无振动。
三、电气设计规范1. 水泵房内的电气设计应符合国家电气规范要求，包括电缆敷设、配电柜的选择、接地系统等。
2. 电气设备应采用可靠的漏电保护装置，以确保人身安全。
3. 水泵房内的电缆敷设应考虑敷设路径、密封性、绝缘性等要求，以防止水汽侵入和人为破坏。
四、自动化控制系统规范1. 水泵房应配置自动化控制系统，能够根据实际用水需求实现自动控制、调节和监测，提高运行效率。
2. 自动化控制系统应具备远程监控功能，能够实时获取水泵房的运行状态、故障信息等。
3. 控制系统应能实现水泵的启停、频率调节、故障诊断等功能，以提高水泵的运行稳定性和节能性。
五、安全防护规范1. 水泵房内应设置完善的安全防护措施，例如防护栏、防滑地面、紧急停机按钮等，以保障运行人员的安全。
2. 水泵房内应安装适量的安全出口和紧急照明设备，以便在紧急情况下保证人员安全疏散。
3. 设计过程中应考虑到火灾自动报警、灭火设备和疏散通道，以应对突发火灾事故。
消防泵房的设计与建设要点讲解
消防泵房的设计与建设要点讲解消防泵房是保障建筑物消防系统正常运行的重要设施，其设计与建设要点直接关系到消防系统的可靠性和安全性。
本文将从消防泵房的选址、结构设计、设备配置以及日常维护等方面进行讲解。
一、选址要点选址是消防泵房建设的第一步，合理的选址能够确保泵房的运行效果和安全性。
以下是选址的要点：1. 靠近供水源：消防泵房应尽量靠近供水源，以便在火灾发生时能够迅速获取水源并保持供水稳定。
2. 远离易燃物：泵房应远离易燃物，避免火灾蔓延或爆炸事故发生。
3. 通风良好：泵房应具备良好的通风条件，以确保设备正常运行并防止积聚的有害气体引发事故。
4. 地势较高：为防止洪水进入泵房，选址时应选择地势较高的位置。
二、结构设计要点消防泵房的结构设计要考虑到设备的安全性、便捷性和耐用性。
以下是结构设计的要点：1. 建筑材料选择：消防泵房的建筑材料应具备防火性能和耐腐蚀性能，以提高泵房的抗灾能力。
2. 防水设计：泵房应采取防水措施，确保设备不受水浸影响。
3. 隔热设计：泵房应具备良好的隔热性能，以防止设备过热或冻结。
4. 空间合理利用：泵房内部空间应合理利用，设备布局合理，方便操作和维护。
三、设备配置要点消防泵房的设备配置直接关系到消防系统的运行效果和可靠性。
以下是设备配置的要点：1. 消防水泵：选择适用于建筑物的消防水泵，确保供水量和压力满足消防系统的需求。
2. 消防水箱：设置消防水箱作为备用水源，以应对供水中断等突发情况。
3. 消防喷淋系统：根据建筑物的类型和规模，配置相应的消防喷淋系统，确保火灾发生时能够及时控制和扑灭。
4. 消防控制设备：包括消防报警系统、消防照明系统等，用于监测火灾和提供紧急照明。
四、日常维护要点消防泵房的日常维护是确保设备正常运行和延长使用寿命的关键。
以下是日常维护的要点：1. 定期检查：定期对消防泵房进行检查，包括设备运行状态、电气设备、防火设施等。
2. 清洁保养：保持泵房内部环境整洁，清除积尘和杂物，定期清洗设备。
消防水泵房设计要点
消防水泵房设计要点消防水泵房是为了应对火灾等紧急情况而设计的重要设施。
它起到增压供水、灭火抑制的作用，直接关系到火灾扑救的效果和安全性。
在消防水泵房的设计中，有几个关键要点需要特别注意，本文将就消防水泵房设计要点进行详细探讨。
一、选址与建筑布局消防水泵房的选址是设计中的首要考虑因素之一。
一般来说，消防水泵房应尽可能远离危险源，同时要保证供水管道的短且直。
此外，消防水泵房要远离高温区域，避免因高温对设备和人员造成损害。
建筑布局上，消防水泵房需要与周围环境相协调，便于维护和操作。
消防水泵房的出入口应设在方便逃生和入场的位置，同时要考虑到消防车辆的进出。
二、消防水泵选型在消防水泵房的设计中，选择合适的消防水泵至关重要。
常见的消防水泵有离心式泵和柱塞式泵两种。
离心式泵具有流量大、压力稳定等优点，适用于大型建筑消防系统；而柱塞式泵具有小型、便携、噪音低等特点，适用于小型建筑消防系统。
在选择消防水泵时，还需要考虑供水管道的直径、水源压力等因素，并根据实际情况进行合理搭配。
三、消防水泵布置在消防水泵房内，消防水泵的布置也是需要注意的要点之一。
首先，泵应设在地面或地下室，便于维修和检修。
其次，需要保证泵的吸水口与进水管道直连，避免中间有接头或转弯，以免影响供水效果。
另外，为了保证消防水泵的稳定运行，应设置相应的减震措施，并在泵房内安装抑制噪音的设备。
四、消防水泵房的配电与照明消防水泵房的供电系统是保证泵房正常运行的重要保障之一。
在消防水泵房的设计中，要考虑到主要供电和备用供电的设置，以应对突发情况。
此外，也要配备合适的照明设施，确保操作人员在紧急情况下能够清晰地看到设备和操作区域。
五、消防水泵房的防护和安全措施消防水泵房的防护和安全措施是消防设计的重要部分。
泵房应设置消防设施，如灭火器、火灾报警器等，以增加泵房内部火灾的防范能力。
此外，还要设置明显的标识，指示泵房的用途和相关安全注意事项，方便操作人员正确使用设备和处置突发情况。

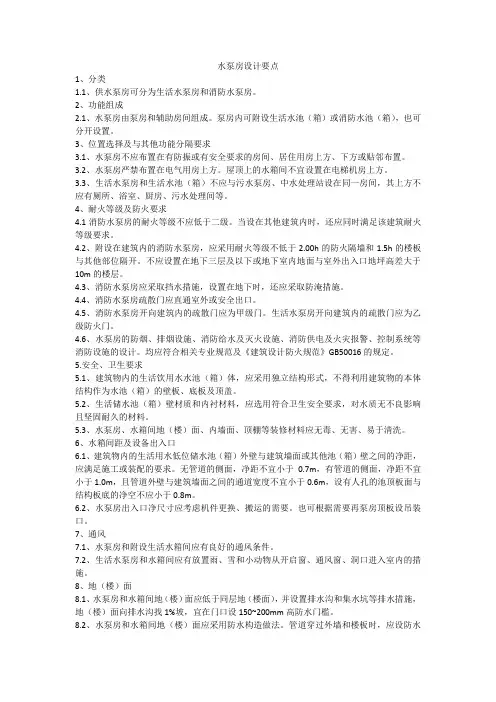

水泵房设计要点
水泵房设计要点1、分类1.1、供水泵房可分为生活水泵房和消防水泵房。
2、功能组成2.1、水泵房由泵房和辅助房间组成。
泵房内可附设生活水池（箱）或消防水池（箱），也可分开设置。
3、位置选择及与其他功能分隔要求3.1、水泵房不应布置在有防振或有安全要求的房间、居住用房上方、下方或贴邻布置。
3.2、水泵房严禁布置在电气用房上方。
屋顶上的水箱间不宜设置在电梯机房上方。
3.3、生活水泵房和生活水池（箱）不应与污水泵房、中水处理站设在同一房间，其上方不应有厕所、浴室、厨房、污水处理间等。
4、耐火等级及防火要求4.1消防水泵房的耐火等级不应低于二级。
当设在其他建筑内时，还应同时满足该建筑耐火等级要求。
4.2、附设在建筑内的消防水泵房，应采用耐火等级不低于2.00h的防火隔墙和1.5h的楼板与其他部位隔开。
不应设置在地下三层及以下或地下室内地面与室外出入口地坪高差大于10m的楼层。
4.3、消防水泵房应采取挡水措施，设置在地下时，还应采取防淹措施。
4.4、消防水泵房疏散门应直通室外或安全出口。
4.5、消防水泵房开向建筑内的疏散门应为甲级门。
生活水泵房开向建筑内的疏散门应为乙级防火门。
4.6、水泵房的防烟、排烟设施、消防给水及灭火设施、消防供电及火灾报警、控制系统等消防设施的设计。
均应符合相关专业规范及《建筑设计防火规范》GB50016的规定。
5.安全、卫生要求5.1、建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建筑物的本体结构作为水池（箱）的壁板、底板及顶盖。
5.2、生活储水池（箱）壁材质和内衬材料，应选用符合卫生安全要求，对水质无不良影响且坚固耐久的材料。
5.3、水泵房、水箱间地（楼）面、内墙面、顶棚等装修材料应无毒、无害、易于清洗。
6、水箱间距及设备出入口6.1、建筑物内的生活用水低位储水池（箱）外壁与建筑墙面或其他池（箱）壁之间的净距，应满足施工或装配的要求。
无管道的侧面，净距不宜小于0.7m，有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑墙面之间的通道宽度不宜小于0.6m，设有人孔的池顶板面与结构板底的净空不应小于0.8m。
建筑消防泵房的设计与施工要点
建筑消防泵房的设计与施工要点建筑消防泵房在建筑物的消防系统中扮演着关键的角色，它负责提供稳定的水源，为灭火工作提供保障。
因此，其设计与施工要点尤为重要。
本文将重点探讨建筑消防泵房的设计与施工要点，以确保其功能的有效实现和安全性的保障。
一、设计要点1. 泵房位置选择建筑消防泵房的位置选择应考虑以下几个因素：首先，离消防水源较近，以保证供水的快速响应；其次，位于建筑物容易疏散的区域，以确保人员撤离的安全；同时，应尽量避免位于易燃易爆物质周围，以减少火势蔓延的可能性。
2. 泵房布局泵房的布局设计应充分考虑人员流线和设备功能的合理性。
首先，应确保泵房内设备的布置合理，保证每个设备之间有足够的间距，方便设备操作和维护；其次，应设置必要的人行通道，便于人员进出泵房，同时也要考虑人员疏散和安全撤离的需要。
3. 设备选型与布置在设计建筑消防泵房时，应选择高效可靠的消防设备。
首先，根据建筑物的使用性质和规模确定所需的消防泵的种类和数量；其次，合理布置消防泵及其配套设备，确保其正常运行，并留出足够的操作空间。
4. 消防水源供应消防泵房的设计应确保消防水源供应的稳定性和可靠性。
重要的措施包括合理设置水源装置、设备冗余设计、应急备用电源等，以应对可能的突发情况，保证消防水源的连续供应。
二、施工要点1. 施工前准备在进行建筑消防泵房的施工前，需进行全面的规划和准备工作。
包括制定详细的施工方案、采购所需材料和设备、组织专业工人和施工队伍，确保施工过程的顺利进行。
2. 建筑结构建筑消防泵房的建筑结构需要具备一定的防火性能和稳定性。
在设计和施工过程中，应采用防火材料，并对结构进行合理强化，以抵抗可能的火灾蔓延和结构破坏。
3. 设备安装在施工过程中，泵房内的各种消防设备应按照设计要求进行安装。
施工人员应熟悉设备的正确安装方法和操作步骤，并确保其运行良好和符合相关标准。
4. 排水系统消防泵房的排水系统是确保泵房正常运行的重要组成部分。
消防水泵房设计要点
消防水泵房设计要点一、选址与布局：1.选址：消防水泵房应尽可能地靠近建筑物，方便接近火灾现场。
2.布局：消防水泵房应根据实际需要，划分为泵房区域、电气区域、控制区域和操作人员区域，各区域之间应有明确的分隔。
二、建筑结构与防火措施：1.建筑结构：消防水泵房应选用防火性能好的建筑材料，建筑物结构应稳固可靠，能够承受外部压力和震动。
2.防火措施：消防水泵房应设置防火墙、防火门等防火措施，确保设备和人员的安全。
三、设备配置与安装要点：1.消防水泵：选择适用的消防水泵，根据建筑物的用途、高度和消防水炮喷射要求等确定水泵的型号和数量。
2.水池：根据实际需要，配置适当容量的水池，保证消防水泵在火灾时的供水能力。
3.阀门：在水泵出口和入口处安装相应的阀门，以控制水流和压力。
4.消防水箱：根据需要设置消防水箱，并定期保养维护，确保储水容量足够满足灭火需求。
5.配电系统：消防水泵房应设有备用电源和自动切换设备，确保消防水泵在停电时能够正常工作。
6.安装要点：水泵、水池、阀门等设备应按照规范要求进行正确安装，确保其正常运行和维护。
四、通风与排烟：1.通风：消防水泵房应具备良好的通风条件，以保证设备的正常运行和操作人员的舒适性。
2.排烟：消防水泵房应设置相应的排烟设备和通风口，确保火灾时及时排除烟雾。
五、安全标识和照明：1.安全标识：消防水泵房应标明明显的安全标志，包括出入口标识、应急通道标识等，方便人员快速地找到出口和逃生通道。
2.照明：消防水泵房应具备充足的照明设施，确保操作人员在暗光环境下能够正常工作。
六、防水与防湿措施：1.防水：消防水泵房应采取防水措施，确保设备和电气线路不受水影响。
2.防湿：在消防水泵房内应做好防潮防湿处理，以防止设备受潮引发故障。
七、操作空间与人员安全：1.操作空间：消防水泵房应设有足够的操作空间，方便对设备进行检修和维护。
2.人员安全：消防水泵房应设置安全设施，包括触电、触摸、跌落等风险的防护措施，确保操作人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六大要点，泵房设计不再出错！！
泵房的设计包括泵房位置的选择、水池的设计（包括水池的池底标高、有效水深、水池的进出水管等设计）、水泵选型、水泵布置、泵房内排水沟、集水坑的设计等。
以下就泵房设计过程中几点容易忽略的问题作讨论。
1
2
150mm。
另3.2.4C条：从生活饮用水管网向消防、中水和雨水回用水等其他用水的贮水池（箱）补水量，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。
因此，往往有设计中只考虑了3.2.4B条的规定，将消防水池的进水管设在溢流水位上一倍管径处。
此条条文考虑到消防、中水和雨水回用水等用途的水池因为池内水质低于生活饮用水，并且池内水往往不能定期清洗或循环水池内的贮水，会形成死
水及滋生细菌。
因此消防水池的进水管管径虽为50~100mm，但与溢流边缘的空气间隙仍按不少于150mm设置。
水池的出水管应尽量布置在进水管的最远点，应运用进、出口的位置来使水池内的水能达到最有利的循环，否则应采取防止短路的措施。
溢流管上不得设置阀门，出口处应设防虫网格，并且应采取间接排水。
3、水池吸水槽、通气管、人孔的设置一般钢筋混凝土水池均设置吸水槽（井），
4
两种，当采用有水箱的无负压设备时，若市政停水时仍要满足一定时间内的供水安全。
因此，此时的供水压力应按建筑最不利供水点所需压力确定。
消防水泵的选用，设计人员往往按计算的室内消火栓或喷淋的用水量和扬程选择一用一备的消防泵。
在规范上这样设计没有问题，但是在实际使用和建设投资上存在难度和投资过大。
如果室内消火栓和喷淋的用水量和扬程相差不大时，可以共用一台备用泵，且按最
大一台消防泵的工作能力。
还有一种情况，消防泵的功率过大（如110Kw或以上），在电气配电设计中，对于水泵的起动电流要比工作电流大5~6倍，这样无形地加大了发电机的容量。
对于这种情况应将一用一备改为二用一备，用两台一半流量同扬程的水泵代替一台大流量的消防泵。
水泵的布置除了要满足规范上规定的泵组间距离及泵组离墙距离外，还应注意水泵的布置不能防碍泵房内通道的使用，吸水管上
5
6
或液压式水位控制阀等自动水位控制阀，并不得少于两个；生活贮水池应设置独立结构；水泵吸水管穿水池池壁时应采用柔性防水套管等。
在建筑给排水的设计中，除了严格按照国家现行规范外还应注重联系实际工程中或实际使用中遇到的问题，结合社会的发展趋势，充分考虑到建筑设备的安全可靠、实用、合理、经济、美观。
更应该在实际工程中不断地完善自己的知识结构面，应
该不断注意本专业及社会各层面的最新发展及对设计工作的影响，不断改进自己的设计及设计思想，使设计的工程既实用，又有超前意识。
