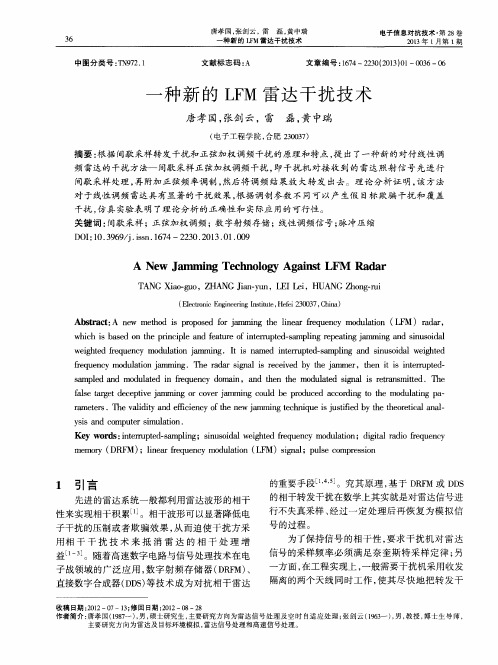

一种新的LFM雷达干扰技术

ｒｍｅａｔｅｒｓ．Ｔｈｅｖａｌｉｄｉｔｙａｎｄｅｆｉｆｃｉｅｎｃｙｏｆｈｔｅｎｅｗｊａｍｍｉｎｇｔｅｃｈｎｉｕｅｑｉｓｊｕｓｔｉｆｉｅｄｂｙｔｈｅｔｈｅｏｒｅｔｉｃａｌｎａａｌ —
ＴＡＮＧＸｉａｏ — ｇｕｏ，ＺＨＡＮＧＪｉａｎ — ｙｕｎ，ＬＥＩＬｅｉ，ＨＵＡＮＧＺｈｏｎｇ－ｒｕｉ
（ＥｌｅｃｔｒｏｎｉｃＥｎｇｉｎｅｅｒｉｎｇＩｎｓｔｉｔｕｔｅ，Ｈｅｆｅｉ２３００３７，Ｃｈｉｌｒａ）
一
种新的ＬＦＭ雷达干扰技术
唐孝国，张剑云，雷磊，黄中瑞
（电子工程学院，合肥２３００３７）
摘要：根据间歇采样转发干扰和正弦加权调频干扰的原理和特点，提出了一种新的对付线性调频雷达的干扰方法一间歇采样正弦加权调频干扰，即干扰机对接收到的雷达照射信号先进行
ｓｍｐａｌｅｄａｎｄｍｏｄｕｌａｔｅｄｉｎｆｒｅｑｕｅｎｃｙｄｏｍａｉｎ，ａｎｄｔｈｅｎｔｈｅｍｏｄｕｌａｔｅｄｓｉｇｎａｌｉｓｒｅｔｒａｎｓｍｉｔｔｅｄ．Ｔｈｅ
间歇采样处理，再附加正弦频率调制，然后将调频结果放大转发出去。理论分析证明，该方法

雷达线性调频信号(LFM)脉冲压缩

西南科技大学课程设计报告课程名称：设计名称：雷达线性调频信号的脉冲压缩处理姓名：学号:班级：指导教师：起止日期： 2010.12.25-----2011.1.5学生班级：学生姓名：学号：设计名称：雷达线性调频信号的脉冲压缩处理起止日期： 2010、12、25——2011、1、03 指导教师：课程设计学生日志课程设计评语表雷达线性调频信号的脉冲压缩处理一、设计目的和意义掌握雷达测距的工作原理，掌握匹配滤波器的工作原理及其白噪声背景下的匹配滤波的设计，线性调频信号是大时宽频宽积信号；其突出特点是匹配滤波器对回波的多普勒频移不敏感以及更好的低截获概率特性。

LFM 信号在脉冲压缩体制雷达中广泛应用；利用线性调频信号具有大带宽、长脉冲的特点，宽脉冲发射已提高发射的平均功率保证足够的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲已提高距离分辨率，较好的解决了雷达作用距离和距离分辨率之间的矛盾；。

而利用脉冲压缩技术除了可以改善雷达系统的分辨力和检测能力，还增强了抗干扰能力、灵活性，能满足雷达多功能、多模式的需要。

二、设计原理 1、匹配滤波器原理：在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ： )()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

设线性滤波器系统的冲击响应为)(t h ，其频率响应为)(ωH ，其输出响应：)()()(t n t s t y o o += 输入信号能量：∞<=⎰∞∞-dt t s s E )()(2输入、输出信号频谱函数： dt e t s S t j ⎰∞∞--=ωω)()()()()(ωωωS H S o =ωωωπωωd e S H t s tj o ⎰∞-=)()(21)( 输出噪声的平均功率：ωωωπωωπd P H d P t n E n n o o ⎰⎰∞∞-∞∞-==)()(21)(21)]([22)()()(21)()(2122ωωωπωωπωωd P H d e S H SNR n t j o o ⎰⎰∞∞-∞∞-=利用Schwarz 不等式得：ωωωπd P S SNR n o ⎰∞∞-≤)()(212上式取等号时，滤波器输出功率信噪比o SNR 最大取等号条件：otj n eP S H ωωωαω-=)()()(* 当滤波器输入功率谱密度是2/)(o n N P =ω的白噪声时，MF 的系统函数为： ,)()(*o t j e kS H ωωω-=oN k α2=k 为常数1，)(*ωS 为输入函数频谱的复共轭，)()(*ωω-=S S ，也是滤波器的传输函数)(ωH 。

一种新的脉冲压缩雷达干扰处理方法

一种新的脉冲压缩雷达干扰处理方法随着雷达技术的迅速发展，脉冲压缩雷达已经成为当前最先进的雷达系统。

然而，它们也存在着处理外部干扰的问题，这是由于脉冲压缩雷达在对远距离目标进行定位时，会受到由外部干扰引起的信号失真影响而准确度受到影响。

为了解决这一问题，本文提出了一种新的脉冲压缩雷达干扰处理方法，采用定频噪声干扰的抑制方案，通过窗口函数抑制低频噪声，采用频率屏蔽技术来抑制定频噪声，有效抑制外部干扰，提高雷达系统的定位精度。

首先，考虑到定频噪声干扰，可以通过采用频率屏蔽技术来抑制定频噪声，即不同频率信号被分别处理，其中低频信号经过预加重后进行窗函数处理，高频信号直接被忽略。

因此，可以利用频率屏蔽技术将定频噪声干扰分开，从而只对低频信号进行窗函数处理，同时抑制低频噪声。

除此之外，由于窗函数具有非常强的抑制作用，因此可以有效抑制低频噪声，获得较好的抑制效果。

其次，可以使用多媒体技术，充分利用多媒体信息，实现多种功能，同时实现抑制外部干扰的同步处理，以达到最佳的效果。

比如，可以采用多种传感器信息，包括温度传感器、光照传感器和加速度传感器等，这些传感器信息可以被整合在一起，实现多功能的雷达处理，从而达到最佳的效果。

最后，通过滤波技术进行信号处理，可以有效抑制外部干扰，并且还可以提高信号处理的精度。

滤波技术可以分为两种：一种是滤波模型，另一种是滤波算法。

前者是基于特定模式，可以有效地抑制外部干扰，后者则是针对某种特定算法，可以更好地抑制外部干扰。

因此，可以通过滤波技术抑制外部干扰，有效地提高信号处理的精度。

综上所述，本文提出的一种新的脉冲压缩雷达干扰处理方法可以有效地抑制外部干扰，通过采用定频噪声干扰的抑制方案，通过窗口函数抑制低频噪声，采用频率屏蔽技术来抑制定频噪声，有效抑制外部干扰，提高雷达系统的定位精度，同时也可以利用多媒体技术及滤波技术，进行信号处理，提高信号处理的精度，达到最好的抑制效果。

综上所述，一种新的脉冲压缩雷达干扰处理方法的开发，将为雷达系统的正确定位及效率提供有效的技术支持，有效抑制外部噪声，提高雷达系统的定位精度，为雷达系统技术的发展做出重要贡献。

LFM脉冲压缩雷达抗移频干扰的方法研究

维普资讯
第２８卷
第１期１
现代衙达
ＭｏｅｎＲａａｄｒｄｒ
Ｖ０＿８Ｎｏ１ｌ２．ｌＮｖｍｂｒ２ｏｏｅｅｏ６
２００６年１月１
ＬＭ脉冲压缩雷达抗移频干扰的方法研究Ｆ
的特征参数，从而提出了一种利用数字接收机技术处理、算特征参数，计并利用该特征参数对雷达获得的移频十扰所形
成的似ｆ标距离进行补偿而得到真实ｆ标川波距离的抗移频１扰的思想，１１二最后对该思想的实现、特点等问题进行丫探讨。
【关键词】脉冲缩雷达；移频扰；信号处理；相位测法
ｔｒｃｓｈｅｅｖｄｓｇａｓｔｅｔｔｈｈｒｃｅｉｔａａｔｒｎｂａｎｈｅｌｒｎｅｏｒｅｙｃｍｐｎａｉｇｔｅｏｐｏｅｓｔｅｒｃｉｅｉｎｌｏｓｉｅｔｅｃａａｔｒｓｉｐｒｍｅｅａｄｏｔｉｓｔｅｒａａｇｆｔｇｔｂｏｅｓｔｈｍａｃＩａｎ
ｒｎｅｏｉ—ｅｕｎｙｊｍｎ．Ｆｎｌ，ｓｍｓｕｓｒｌｅｏｔｅｉｌｅｔｉｆｈｔｏｆｏｎｒｇｓｉ－ｅｕｎｙａｇｆｈｆｑｅｃｍｉｓｆｒｔａｇｉｌｏｅｉｅｅｔｔｈｅｎａｏｏｅｍｅｄｏｕｔｉｈｆｆｑｅｃａｙｓａｄｍｐｍｔｎｔｈｃｅｎｔｒ
【ｂｔｃ】Ｔｅｅｅｅｏｔｔｉａｏｂｔｔｒｔｅｒｓｎｌｎｅａｅａｅｒｕｉａｏｓｉ－ｅｕｎＡｓａｔｒｈｃｉｒｕｕｓｎｌｆｏｅａｅｒｕｇａａｄｔｌｒｔｅｍｓｎｌｆｈｆｑｅｃｒｖｐｇｈｈｔｇｔｎｉｈｆｓｔｇｔｇｆｒｔｙ

基于MTD的LFM雷达对抗DRFM干扰方法

摘
要：针对数字射频存储器（ＤｉｇｉｔａｌＲａｄｉｏＦｒｅｑｕｅｎｃｙＭｅｍｏｒｙ，ＤＲＦＭ）干扰作用下，线
性调频脉压雷达无法稳定检测与跟踪目标的问题，提出了一种基于动目标检测的ＤＲＦＭ干扰
ｐｒｏｃｅｓｓｏｒ．Ｓｅｃｏｎｄｌｙ，ｔｈｅｔｉｍｅ — ｄｏｍａｉｎｅｃｈｏｅｓａｔｔｈｅｔｗｏｐｅａｋｓａｒｅｒｅｃｏｖｅｒｅｄｓｅｐａｒａｔｅｌｙｂｙｉｎ—
对抗算法。该算法利用动目标检测处理分别将目标和干扰回波的能量进行相参积累这一特
性，根据恒虚警检测后峰值分选出两种回波信号，通过逆动目标检测和逆脉冲压缩处理恢复时
域信号，最后使用相位统计次数方差鉴别目标和干扰。仿真结果表明，在低信噪比条件下，该
方法能够有效地对抗ＤＲＦＭ干扰。
关键词：数字射频存储器；动目标检测；线性调频；相位量化中图分类号：ＴＮ９７４文献标识码：Ａ
ＤＲＦＭＪａｍｍｉｎｇＳｕｐｐｒｅｓｓｉｏｎＭｅｔｈｏｄＢａｓｅｄｏｎ
Ａｂｓｔｒａｃｔ：ＬｉｎｅａｒＦｒｅｑｕｅｎｃｙＭｏｄｕｌａｔｉｏｎ（ＬＦＭ）ｐｕｌｓｅｒａｄａｒｓｕｆｆｅｒｓｆｒｏｍｄｅｔｅｃｔｉｏｎቤተ መጻሕፍቲ ባይዱ ａｎｄｔｒａｃｋｉｎｇｐｅｒｆｏｒｍａｎｃｅｄｅｇｒａｄａｔｉｏｎｉｎｔｈｅｓｉｔｕａｔｉｏｎｏｆＤｉｇｉｔａｌＲａｄｉｏＦｒｅｑｕｅｎｃｙＭｅｍｏｒｙ

LFM脉压技术在天气雷达信号处理中的运用体现

LFM脉压技术在天气雷达信号处理中的运用体现LFM（Linear Frequency Modulation）脉压技术是一种常用的雷达信号处理技术，它在天气雷达领域有着广泛的应用。

本文将从原理、特点以及在天气雷达信号处理中的运用体现进行探讨。

LFM脉压技术是一种利用线性频率调制的脉冲信号进行雷达信号处理的方法。

其原理是通过线性调制发射脉冲信号，然后利用接收到的散射回波进行相关处理，从而提取目标的强度、距离和速度等信息。

相较于传统的连续波雷达，LFM脉压技术具有更好的抗干扰能力和较高的距离分辨率。

LFM脉压技术在天气雷达中的应用主要体现在两个方面：距离测量和天气参数估计。

首先，LFM脉压技术可以实现较高的距离分辨率。

传统的天气雷达在测量雨滴或冰晶的位置和强度时，难以区分密集的云层。

而LFM脉压技术通过发射具有大带宽（bandwidth）的脉冲信号，可以实现较高的距离分辨能力，从而更准确地识别云层的分布和强度。

同时，LFM脉压技术还可以利用多普勒效应，测量云层的速度信息，进一步提高天气雷达的观测精度。

其次，LFM脉压技术能够实现天气参数估计。

一般来说，天气雷达的目标是测量降水率和粒子大小分布等天气参数。

LFM脉压技术可以通过估计回波信号的功率谱密度，推算出降水率。

此外，由于不同粒子会给出不同的回波信号，LFM脉压技术还可以通过分析散射信号的频率和幅度变化，得到粒子大小分布等信息。

在天气雷达信号处理中，LFM脉压技术的运用还需要解决一些问题。

首先是信号处理的复杂性。

由于LFM脉压信号的带宽较大，需要进行较复杂的相关处理，这对硬件和算法的要求较高。

其次是抗多径干扰的能力。

由于雷达信号往往会受到反射、折射、散射等多种途径的影响，导致回波信号中出现多径效应，使得回波信号失真或混叠。

针对这一问题，需要采用合适的信号处理方法，如多通道接收和复杂相关处理，来最小化多径效应的影响。

尽管存在一些挑战，但LFM脉压技术在天气雷达信号处理中的运用体现依然非常重要。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

航天电子对抗第24卷第2期收稿日期:2007-09-17;2007-12-28修回。

作者简介:汤礼建(1983-),男,硕士研究生,主要研究方向为电子对抗技术;黄建冲(1966-),男,副教授,主要研究方向为电子对抗技术;徐新华(1983-),男,硕士研究生,主要研究方向为电子对抗系统建模与仿真。

LFM 脉冲压缩雷达的一种灵巧噪声干扰方法汤礼建,黄建冲,徐新华(解放军电子工程学院,安徽合肥　230037) 摘要:　为有效干扰线性调频脉冲压缩雷达,提出了一种基于卷积调制的灵巧噪声干扰实现方法。

该方法是将干扰机接收并存储的雷达发射信号与噪声信号相卷积后转发出去。

理论分析和仿真实验均证明了它能有效干扰L FM 脉冲压缩雷达,且性能明显优于射频噪声干扰。

关键词:　线性调频信号;脉冲压缩;射频噪声干扰;灵巧噪声干扰中图分类号:　TN 972 文献标识码:　AA smart noise jamming realization method against LFM pulsecompression radarTang Lijian ,Huang Jianchong ,Xu Xinghua(Electronic Engineering Instit ute of PLA ,Hefei 230037,Anhui ,China )Abstract :In order to counter the L FM pulse compression radar ,one smart noise jamming realization meth 2od based on convolution modulation is proposed.The jammer receives the radar signal and convolves it with noise signal.Then the convolution result is retransmitted.This smart noise jamming is proved to be more effec 2tive than RF noise jamming for L FM pulse compression radar by theoretical analysis and simulation.K ey w ords :L FM signal ;pulse compression ;RF noise jamming ;smart noisejamming 图1　灵巧噪声干扰机组成原理框图1　引言现代雷达广泛采用了脉冲压缩技术,大大提高了其抗干扰能力。

传统噪声干扰均采用非相参噪声调制的干扰信号,干扰功率谱比较宽,能量分散,经脉冲压缩后,噪声能量大部分被滤除,干扰能力大大减弱,不能对脉冲压缩雷达形成有效干扰[1]。

本文根据线性调频脉冲压缩雷达信号处理的特点,提出了一种灵巧噪声干扰技术。

它是将干扰机接收并存储的雷达发射信号与视频噪声信号相卷积,经放大后再转发的一种干扰方法。

这种干扰方法不需要测频和频率引导就能自动瞄准雷达信号频率,并可利用脉冲压缩的处理增益,降低对干扰功率的要求;而且从产生的干扰效果看,既有假目标欺骗性干扰效果,又有噪声遮盖性干扰效果,是干扰线性调频脉冲压缩雷达的一种有效方法。

2　灵巧噪声干扰产生原理基于卷积调制的灵巧噪声干扰机的组成原理框图如图1所示。

脉冲压缩雷达的发射信号被干扰机天线接收、放大后,与系统本振混频降至中频,再经A/D 采样后分两路,一路送至数字存储器将信号保存起来,另一路送至信号分析器,信号分析器根据分析出的雷达信号特征参数产生控制数据,控制噪声单元产生适当长度和类型的视频噪声。

控制电路负责向A/D 、D/A 发出工作或停止命令,以及控制数字存储器的读写。

卷积运算器用来完成信号数据与视频噪声数据的卷积运算,432008(2)汤礼建等:L FM脉冲压缩雷达的一种灵巧噪声干扰方法运算结果经D/A转换后成为模拟中频信号,然后再与本振混频后得到射频干扰信号,经功放和天线辐射出去。

这种干扰波形在被雷达接收并经脉冲压缩处理之后会产生压制性的随机多假目标,给雷达检测目标带来很大困难。

设脉冲压缩雷达发射脉冲为s(t),干扰机位于目标上,且离雷达的距离为R。

假设目标为点目标,散射截面积为σ,则目标的响应函数为:p(t)=σδ(t-t r)(1)式中t r=2R/c。

目标回波信号可表示为:s r(t)=p(t)3s(t)(2)设噪声信号为n(t),则干扰机发射信号J r(t)为:J r(t)=s(t)3n(t)(3)那么回波信号和干扰信号同时进入雷达接收机并经脉冲压缩之后的输出为:J(t)=[s r(t)+J r(t)]3s3(-t)=[p(t)+n(t)]3s(t)3s3(-t)(4)设s(t)、p(t)、n(t)和J(t)的频谱分别为S(f)、P(f)、N(f)和J(f),则J(f)为:J(f)=[P(f)+N(f)]S(f)S3(f)=P(f)|S(f)|2+N(f)|S(f)|2(5) J(f)对应的时域输出即为:J(t)=F-1[|S(f)|2]3p(t)+F-1[|S(f)|2]3n(t)(6)式(6)中F-1[|S(f)|2]为线性调频信号的点扩展函数。

如果将线性调频信号的频谱S(f)近似看成矩形函数,那么点扩展函数是一个sinc函数。

由(6)式可见,脉冲压缩输出信号中目标回波信号决定于目标的反射特性p(t),而干扰信号决定于参与卷积的噪声信号n(t)。

p(t)与点扩展函数卷积能获得脉冲压缩处理增益,n(t)与点扩展函数卷积亦能获得脉冲压缩处理增益[3]。

这就是这种灵巧噪声可以降低干扰功率的主要原因。

此外,线性调频信号与噪声信号时域卷积等效于频域相乘,从频域分析,可将线性调频信号视为一个频率范围为[f0-B/2,f0+B/2](f0是信号中心频率,B 为信号带宽)的滤波器。

因此卷积得到的灵巧噪声总能自动瞄准信号频率,且干扰带宽大致等于信号带宽,这样干扰能量进入雷达接收机之后能够被全部利用,干扰功率利用率大大提高。

3　干扰效能分析为了分析灵巧噪声干扰对线性调频脉冲压缩雷达的干扰性能,可使用系统干信比增益k和系统干扰功率增益k d来反映这种干扰方法对脉冲压缩雷达的干扰影响[4]。

k=(J o/S o)/(J i/S i)(7)k d=J0/J i(8)式中J i、J o和S i、S o分别为脉冲压缩前后的干扰功率和信号功率。

设参与卷积的雷达信号长度和噪声信号长度分别为T p和T n。

雷达信号经脉冲压缩后变成长度为1/B (B为雷达信号带宽)的窄脉冲,而噪声信号长度不变,因此得到灵巧噪声信号脉冲压缩前后的长度分别为T p+T n和T n+1/B。

由于压缩网络是无源的,根据能量守恒原理有:J i(T p+T n)=J o(T n+1/B)(9)所以,k d=J o/J i=(T p+T n)/(T n+1/B)>1(10)k=(J o/J i)/(S o/S i)=k d/D>1/D(11)式中D为脉冲压缩比。

常规射频噪声干扰不会获得脉冲压缩处理增益,因此干扰功率增益k d等于1甚至小于1(若考虑匹配滤波给噪声能量造成的损失),干信比增益k为1/D。

比较前后两种干扰方法的k或k d便可得出结论:要达到相同的干扰效果,灵巧噪声干扰需要的功率比射频噪声干扰小得多。

此外,还应注意到,灵巧噪声干扰的k和k d都是关于T n的单调递减函数,T n越小,k和k d越大,干扰功率利用率越高。

但灵巧噪声信号脉冲压缩后的干扰持续时间决定于T n,T n越小意味对目标的遮盖性干扰效果越差。

所以在选择T n时应作折衷选择。

由于目标信号脉冲压缩后的时宽等于1/B,所以一般应选择T n大于1/B,这样才能遮盖住目标。

4　干扰仿真结果为了说明灵巧噪声干扰的优势,在仿真时用射频噪声干扰与之对比。

雷达参数选取如下:线性调频信号脉宽T p= 10μs,中心频率f0=10M Hz,调频带宽B=5M Hz,雷达重复周期T r=1ms,目标位置R=60km。

干扰参数选取如下:射频噪声的干扰带宽为3～18M Hz;参与卷积的噪声信号是服从均值为0、方差为1的高斯分布噪声,其时宽T n分别取5μs和10μs。

灵巧噪声信号及其频谱如图2所示。

从图2(b)可以看出,灵巧噪声信号的中心频率、带宽都和雷达信号的基本相同,干扰频率总能对准雷达信号频率,这意味着灵巧噪声还具有干扰频率捷变脉冲压缩雷达的能力。

53航天电子对抗2008(2)图3是干扰仿真结果的示意图。

其中图3(a )是无干扰噪声情况下雷达回波信号脉冲压缩后的输出波形。

图3(b )是射频噪声的干扰结果,从图中可以看出,虽然时域铺满了干扰噪声,但并没有覆盖住60km 处的目标信号,这主要是射频噪声不能像回波信号那样获得压缩处理增益,因而没有足够的干扰能量来遮盖住目标回波压缩峰。

图3(c )和图3(d )分别是T n 等于5μs 和10μs 时灵巧噪声的干扰结果,从中可以看到目标被大量假目标所遮盖,雷达很难检测到真实目标,干扰作用十分明显。

并且T n 越大,干扰压制范围越宽,这也与前面的理论分析相一致。

根据仿真参数可以计算出压缩比D =50。

射频噪声干扰由于得不到压缩处理增益,再加上滤波引起的干扰能量损失,所以脉冲压缩后的干信比增益一定低于10lg (1/D )=-16.9897;而灵巧噪声干扰则可以利用压缩增益,脉冲压缩后的干信比增益大得多。

表1给出了仿真试验中得出的数据,从表中可以看出实验值与理论值基本一致,这也验证了前面的理论分析。

表1　对LFM 脉压雷达的干扰方法对比结果干扰形式干扰功率增益/dB干信比增益/dB 理论值实验值理论值实验值射频噪声干扰-1.8287<-16.9897-18.778灵巧噪声干扰T n =5μs 4.60094.5245-12.3888-12.4246T n =10μs 2.92432.9148-14.0654-14.10235　结束语本文研究了一种基于卷积调制的灵巧噪声干扰技术,它是将干扰机接收并存储的雷达发射信号与某噪声信号进行卷积,再经放大后转发。

理论分析和仿真实验证明,这种干扰方法无论是在干信比增益上,还是在产生的干扰效果上都有着传统噪声干扰无法比拟的优越性。

由于这种干扰波形与雷达发射波形相匹配,因而它和目标回波一样会获得脉冲压缩处理增益,这样在较低的干扰功率输入下就能对L FM 脉冲压缩雷达产生遮盖性和欺骗性双重干扰效果。

■参考文献:1　朱燕,赵国庆.对线形调频脉压雷达干扰方法的研究[J ].电子科技,2004(4):57-59.2　徐晓阳,包亚先,周宏宇.基于卷积调制的灵巧噪声干扰技术[J ].现代雷达,2007(5):28-31.3　张煜,杨绍全.对线性调频雷达的卷积干扰技术[J ].电子与信息学报,2007(6):1408-1411.4　吴一戎,胡东辉.一种新的合成孔径雷达压制干扰方法[J ].电子与信息学报,2002(11):1164-1167.63。
