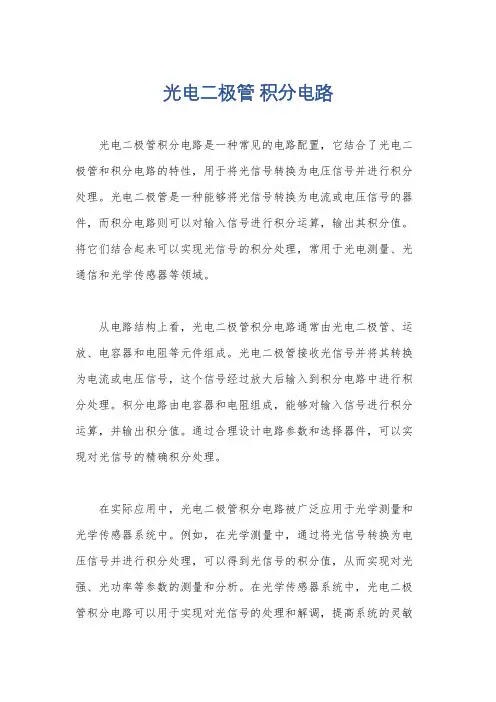

光电二极管积分电路是一种常见的电路配置，它结合了光电二极管和积分电路的特性，用于将光信号转换为电压信号并进行积分处理。
光电二极管是一种能够将光信号转换为电流或电压信号的器件，而积分电路则可以对输入信号进行积分运算，输出其积分值。
将它们结合起来可以实现光信号的积分处理，常用于光电测量、光通信和光学传感器等领域。
从电路结构上看，光电二极管积分电路通常由光电二极管、运放、电容器和电阻等元件组成。
光电二极管接收光信号并将其转换为电流或电压信号，这个信号经过放大后输入到积分电路中进行积分处理。
积分电路由电容器和电阻组成，能够对输入信号进行积分运算，并输出积分值。
通过合理设计电路参数和选择器件，可以实现对光信号的精确积分处理。
在实际应用中，光电二极管积分电路被广泛应用于光学测量和光学传感器系统中。
例如，在光学测量中，通过将光信号转换为电压信号并进行积分处理，可以得到光信号的积分值，从而实现对光强、光功率等参数的测量和分析。
在光学传感器系统中，光电二极管积分电路可以用于实现对光信号的处理和解调，提高系统的灵敏
度和动态范围。
总的来说，光电二极管积分电路是一种能够将光信号转换为电
压信号并进行积分处理的电路配置，具有广泛的应用前景和重要的
意义。
通过合理设计和应用，可以实现对光信号的精确测量和分析，推动光学技术在各个领域的发展和应用。
红外发光二极管的主要参数
红外发光二极管的主要参数
红外发光二极管的主要参数
1.正向工作电流IF
是指管子长期工作时，允许通过的最大平均正向电流。
因为电流通过结要消耗一定的功而引起管子发热，若管子长期超过IF运行，会因过热而烧坏。
因此，使用中管子的最大平均正向工作电流不得超过IF。
2.光功率P0
是指输入到发光二极管的电功率转化为光输出功率的那一部分。
光功率越大，发射距离越远。
3.峰值波长
是指江外发光二极管所发出近红外光中，光强最大值所对应的发光波长。
在选用红外接收管时，其受光峰值波长应尽量靠近峰值波长
4.反向漏电流IR
是指管子未被反向击穿时反向电流的大小，希望它越小越好。
5.响应时间Tw
由于红外发光二极管PN结电容的存在，影哬了它的工作频率。
现在，红外发光二极管的响应时间一般为10的-6次方~10的-7方秒，最高工作频率为几十MHz。
光电二极管及其放大电路设计
光电二极管及其放大电路设计引言：光电二极管是一种能够将光信号转换为电信号的器件，广泛应用于光电转换、通信、遥感等领域。
光电二极管通过光电效应实现光信号的转换，而放大电路则能够对光电二极管输出的微弱信号进行放大，提高信号的可靠性和稳定性。
本文将介绍光电二极管的基本原理和构造，并探讨光电二极管放大电路的设计。
一、光电二极管的基本原理光电二极管是一种基于光电效应工作的半导体器件，它的工作原理与普通二极管类似。
当光照射到光电二极管的PN结时，光子的能量被电子吸收，使得电子从价带跃迁到导带，产生电流。
这种光电效应使得光电二极管能够将光信号转换为电信号。
二、光电二极管的构造光电二极管由PN结和外部电路组成。
PN结是由P型半导体和N型半导体组成的结构，形成了一个具有电势垒的界面。
当光照射到PN 结时，光子的能量被电子吸收，使得电子从价带跃迁到导带，形成电流。
外部电路则用于接收和处理光电二极管输出的电信号。
三、光电二极管的放大电路设计为了提高光电二极管输出信号的可靠性和稳定性，常常需要设计放大电路对其进行放大。
光电二极管放大电路主要包括前端放大电路和后端放大电路。
1. 前端放大电路前端放大电路主要用于对光电二极管输出的微弱电信号进行放大和滤波，以提高信号的强度和稳定性。
常用的前端放大电路有共基极放大电路、共射极放大电路和共集电极放大电路等。
这些放大电路能够将光电二极管输出的微弱信号放大到适合后续处理的幅度。
2. 后端放大电路后端放大电路主要用于进一步放大前端放大电路输出的信号，并进行滤波和调理，使得信号能够更好地适应后续电路的要求。
常用的后端放大电路有差动放大电路、共模放大电路和运放放大电路等。
这些放大电路能够进一步放大信号，并对其进行滤波、放大和调理，以满足特定的应用需求。
四、光电二极管及其放大电路的应用光电二极管及其放大电路广泛应用于光电转换、通信、遥感等领域。
在光电转换领域，光电二极管可用于测量光强、光功率、光谱等参数。
光电二极管工作原理
光电二极管工作原理光电二极管工作原理是现代电子学和光学领域中一个重要的概念，它被广泛应用于光电转换和光信号检测等方面。
本文将介绍光电二极管的基本原理、结构与工作方式，并探讨其在实际应用中的优势和局限性。
一、光电二极管的基本原理光电二极管是一种能够将光能转换为电能的器件。
它利用光照射在特定的半导体材料上时，产生光生载流子的现象，使得材料的导电性发生变化。
其工作原理可归结为光生载流子隔离和电场效应两个方面。
光生载流子隔离：当光照射到光电二极管的PN结区域时，光能被半导体吸收并产生电子-空穴对。
由于PN结区域的电场分布，电子会向N区移动，空穴则会向P区移动，从而产生电流。
这个过程可以看作是光生载流子隔离的结果，使得光电二极管能够将光信号转化为电信号。
电场效应：光生载流子的产生会引起PN结区域内的电场分布变化。
当光照强度较弱时，电场效应几乎不起作用，光电二极管只能检测到非常强的光信号。
但是当光照强度大到一定程度时，光生载流子的产生会显著改变PN结区域的电场分布，从而导致电流的变化。
这种电场效应使得光电二极管能够对光信号的强弱进行精确检测。
二、光电二极管的结构与工作方式光电二极管的基本结构由PN结、近电平和金属电极组成。
PN结是光电转换的关键部分，它采用不同材料的半导体层叠而成。
近电平则用于收集和传输光生载流子，以增强光电转换效率。
金属电极则提供外界电压和电流的连接接口。
光电二极管的工作方式可分为两种：正向工作和反向工作。
在正向工作时，PN结的P区连接到正电压，N区连接到负电压，形成正向偏置。
此时，光照射到光电二极管时，光生载流子会在电场力的作用下被隔离并引起电流变化。
而在反向工作时，PN结的P区连接到负电压，N区连接到正电压，形成反向偏置。
此时，光照射到光电二极管时，电流几乎不发生变化。
三、光电二极管的优势和局限性光电二极管具有以下几个优势：1. 高灵敏度：光电二极管能够对光信号进行高效率的转换，使得它在光通信和光传感等领域具有重要应用价值。
发光二极管主要参数与特性(精)
发光二极管主要参数与特性LED 是利用化合物材料制成pn 结的光电器件。
它具备pn 结结型器件的电学特性：I-V 特性、C-V 特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。
1、LED 电学特性1.1 I-V 特性 表征LED 芯片pn 结制备性能主要参数。
LED 的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。
如左图：(1) 正向死区：（图oa 或oa ′段）a 点对于V 0为开启电压，当V ＜Va ，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R 很大；开启电压对于不同LED 其值不同，GaAs 为1V ，红色GaAsP 为1.2V ，GaP 为1.8V ，GaN 为2.5V 。
（2）正向工作区：电流I F 与外加电压呈指数关系I F = I S (e qV F /KT–1) -------------------------I S 为反向饱和电流 。
V ＞0时，V ＞V F 的正向工作区I F 随V F 指数上升 I F = I S e qV F /KT（3）反向死区 ：V ＜0时pn 结加反偏压 V= - V R 时，反向漏电流I R （V= -5V ）时，GaP 为0V ，GaN 为10uA 。
（4）反向击穿区 V ＜- V R ，V R 称为反向击穿电压；V R 电压对应I R为反向漏电流。
当反向偏压一直增加使V ＜- V R 时，则出现I R 突然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。
1.2 C-V 特性鉴于LED 的芯片有9×9mil (250×250um)，10×10mil ，11×11mil (280×280um)，12×12mil(300×300um)，故pn 结面积大小不一，使其结电容（零偏压）C ≈n+pf 左右。
发光二极管技术参数
发光二极管技术参数一、发光二极管的基本工作原理LED的基本工作原理是电流通过PN结，当电流通过时，P区的电子在N区与N区的空穴还原，发射出光色。
二、发光二极管的主要技术参数1.发光效率发光效率是指LED器件产生的光功率与输入的电功率之间的比值。
以百分比或光通量（流明）/功率（瓦）来表示。
2.光通量光通量是指LED发出的总光功率，单位为流明（lm）。
对于标准白色发光二极管，其光通量一般在10~300 lm之间。
3.发光强度发光强度是指光源在特定方向上的光通量，单位为坎德拉（cd）。
发光强度较大的LED能够集中光线，适用于需要高照度的照明设备。
4.色温色温是指光源的颜色色调，一般用开尔文（K）来表示。
低色温（约2700~4000K）的LED发出的是黄暖色光，适合用于舒适的环境中；高色温（约4000~6500K）的LED发出的是冷白色光，适合用于需要明亮、清晰环境中。
5.色彩指数色彩指数（Ra）是评价LED发光质量的指标，用于判断光源输出与自然光的颜色相似度。
最高的Ra值为100，而标准LED的Ra值通常为70~80，越接近100的LED色彩还原能力越好。
6.电压与电流LED的工作电压一般在1.8~3.6伏特之间，而标准电流通常为10~20毫安。
不同颜色、不同功率的LED具有不同的电压和电流要求。
7.寿命8.发光角度发光角度是指光通量的分布范围，也称为光束角。
不同的LED具有不同的发光角度，从20度到160度不等。
9.漏电流漏电流是指LED在正常工作状态下产生的电流泄露。
发光二极管的漏电流通常在几微安至几毫安之间。
10.尺寸LED的尺寸是指其外形大小，一般用毫米来表示。
常见的LED有3mm、5mm和SMD封装等。
以上是一些发光二极管的主要技术参数，这些参数在选择和应用LED时需要考虑。
光功率计原理
光功率计原理
光功率计原理是测量光源的辐射功率的仪器。
其原理是利用光电效应，将光能转化为电能来进行测量。
光功率计的核心部件是光电传感器，其中最常用的是光电二极管（Photodiode）。
光电二极管是一种能够将光转换为电流的
半导体器件。
当光照射到光电二极管上时，光子的能量激发了半导体中的电子，使其从价带跃迁到导带，从而产生电流。
光电二极管的输出电流与入射光功率成正比。
在光功率计中，光电二极管通常被放置在一个光学系统中，该系统能够将待测光束聚焦或集束到光电二极管上。
为了准确测量光源的功率，通常还需要配备一个滤光片或其他类型的光学元件，以确保仅对待测光束进行测量。
光功率计的工作原理简单明了：首先将待测光束经过光学系统聚焦到光电二极管上；然后光电二极管将光能转化为电能，产生一个电流信号；最后，该电流信号经过放大、滤波等处理后，通过电子显示屏或其他形式的输出来显示光源的功率。
需要注意的是，为了确保测量的准确性和可靠性，光功率计在使用前需要进行校准。
校准通常是将光功率计与已知功率的标准光源相连，通过比较光功率计的读数与标准值来确定准确的测量参数。
光功率计具有广泛的应用领域，如光通信、光纤传感、医疗器械等。
通过测量光源的功率，光功率计不仅可以帮助我们了解
光源的特性和性能，还可以进行光学元件的性能测试和质量控制。
光电二极管
光电二极管又名：photodiode光电二极管是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。
光电二极管与常规的半导体二极管基本相似，只是光电二极管可以直接暴露在光源附近或通过透明小窗、光导纤维封装，来允许光到达这种器件的光敏感区域来检测光信号。
许多用来设计光电二极管的二极管使用了一个PIN结，而不是一般的PN结，来增加器件对信号的响应速度。
光电二极管常常被设计为工作在反向偏置状态。
工作原理一个光电二极管的基础结构通常是一个PN结或者PIN结。
当一个具有充足能量的光子冲击到二极管上，它将激发一个电子，从而产生自由电子（同时有一个带正电的空穴）。
这样的机制也被称作是内光电效应。
如果光子的吸收发生在结的耗尽层，则该区域的内电场将会消除其间的屏障，使得空穴能够向着阳极的方向运动，电子向着阴极的方向运动，于是光电流就产生了。
实际的光电流是暗电流和光照产生电流的综合，因此暗电流必须被最小化来提高器件对光的灵敏度。
光电压模式当偏置为0时，光电二极管工作在光电压模式，这是流出光电二极管的电流被抑制，两端电势差积累到一定数值。
光电导模式当工作在这一模式时，光电二极管常常被反向偏置，急剧的降低了其响应时间，但是噪声不得不增加作为代价。
同时，耗尽层的宽度增加，从而降低了结电容，同样使得响应时间减少。
反向偏置会造成微量的电流（饱和电流），这一电流与光电流同向。
对于指定的光谱分布，光电流与入射光照度之间呈线性比例关系。
尽管这一模式响应速度快，但是它会引发更大的信号噪声。
一个良好的PIN二极管的泄漏电流很小（小于1纳安），因此负载电阻的约翰逊&mid dot;奈奎斯特噪声（Johnson–Nyqu ist noise）会造成较大的影响。
其他工作模式雪崩光电二极管具有和常规光电二极管相似的结构，但是需要高得多的反向偏置电压。
这将允许光照产生的载流子通过雪崩击穿大量增加，在光电二极管内部产生内部增益，从而进一步改善器件的响应率。
