第十三讲 光电二极管

合集下载

第十三讲 光电二极管资料

第十三讲 光电二极管资料
三、特性参量
5 时间特性(频率响应) (2)耗尽层外生成的载流子的扩散时间t2
入射光从受光部分开始到比外部边缘和耗尽层更深的基板处被吸收 。这种载流子即使扩散的话,时间也有几微秒(μs)以上。
(3)载流子通过耗尽层时间t3 载流子在耗尽层中移动速度Vd是用载流子的移动速度(μ)和耗尽层中的 电场(E)决定的(Vd=μE),因平均电场E=VR/d,则t3可近似表示:
t3=d / Vd=d 2/ (μVR)
18
四、 PIN光电二极管
1、原理与结构
为了提高PN结硅光电二极管的时间响应,消除在PN结外光生载流子 的扩散运动时间,常采用在P区与N区之间生成没有杂质的本征层(I型层)。
四、 PIN光电二极管
1、原理与结构 结构图
17
外形图
雪崩区
光吸收区
电场分布
特点:(1) 时间响应快(2) 光谱响应向长波方向移动 (3) 输出线性范围宽。
(4)响应特性
响应特性通常用上升时间或截止频率来表示,上升时间是指输出信号
峰值从10%到90%的建立时间:
tr=2.2Ct(RL+RS)
Ct:封装电容和结电容Cj之之和;RL:负载电阻;RS:串联阻抗
通常RL>> RS,RS可以忽略不计。为了减小上升时间,则Ct、RL值要求
很小是非常必要的。
上升时间和截止频率的关系:
4、性能参数
(1) 增益(放大倍数)
增益M与PN结的反向偏压、材料及结构有关
M
1
n
1


U U BR

UBR:击穿电压;U:管子外加反向偏压;n:材
料、掺杂和结构有关常数,硅器件,n=1.5~4,

光电探测器(光电二极管)

光电探测器(光电二极管)

光电探测器(光电二极管)光电探测器(光电二极管)本文介绍了光电与系统的组成,阐述了光电二极管的分类及原理,本文着重介绍了pn 光电二极管,及其结构原理。

1引言自年第一台红宝石激光器问世以来,古老的光学发生了革命性的变化与此同时,电子学也突飞猛进地向前发展.光学和电子学紧密联合形成了光电子学这一崭新的学科.由此发展起来的光电子高新技术, 已深入到人们生活的各个领域, 从光纤通信, 镭射唱盘到海湾战争中的现代化武器, 都和光电子技术密切相关.而光电探测器则是光电子系统中不可缺少的重要器件.可以毫不夸大地说, 没有光电探测器件, 就没有今天的光电子学系统2工作原理光电探测器的机理是光电效应原理,光电效应有三种:光电导效应,光生伏特效应,光电子发射效应。

光电导效应:在光照下,半导体吸收光子能量后,载流子的浓度增大,使材料的电导率增大,电阻率减小。

光生伏特效应:在光照下,p-n 结的两端产生电势差,当材料短接时能得到短路电流。

光电子发射效应:金属或半导体受光照射,如果光子能量足够大,可以使电子从材料表面逸出,成为真空中的自由电子。

利用这三种效应制作的光电探测器称为光子探测器。

除光子探测器外,光电探测器还有热探测器,其机理是材料因吸收光辐射能量使其自身温度升高,从而改变它的电学性能。

光电探测器的分类:2.1.pn 光电二极管2.1.1、空间电荷区考虑两块半导体晶体,n 型和p 型。

n 型:电子很多而空穴很少;p 型: 空穴很多而电子很少。

单独的n 型和p 型半导体是电中性的。

光电二极管pin 光电二极管雪崩光电二极管光电三极管光电池光敏电阻光电倍增管热释电探测器热敏电阻热电偶气动管当两块半导体结合形成p-n结时,由于存在载流子浓度梯度,导致了空穴从p 区到n区,电子从n区到p区的扩散运动。

从而在pn 结附近p区和n区两侧各自形成了一个负电荷区和正电荷区,这两个区域称为空间电荷区。

2.1.2.pn结光电探测器工作原理通常pn光电探测器要加反向偏压。

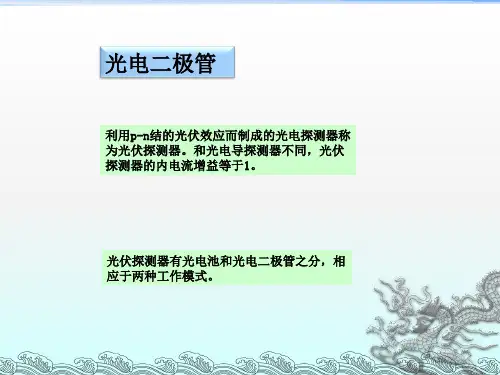

《光电二极管光电池》PPT课件

《光电二极管光电池》PPT课件

一、光电二极管 光电二极管等效电路示图 (d) 中。 因为光电二极管总是在反向偏 压下工作,所以iD =iS,iS和 光电流iφ都是反向电流。
为了符合人们通常的观察习 惯,把图中第三象限的伏安 特性在i和u倒转后变到第一 象限中,如图 (a)所示。其 中,弯曲点M′所对应的电 压 值 V″ 称 为 曲 膝 电 压 。 为 分析方便,经线性化处理后 的特性曲线如图所示。
这是一种由金属和半导 体接触所制成的光电二 极管,所以这种光电二 极管也称为金属半导体 光电二极管:
M
-
++ ++ ++ ++ ++
S
当金属和n型半导体接触时, 由于金属的费米能级比半导 体的费米能级低,n型半导体 内的电子便向金属内移 动.结果金属一侧带负电。
半导体一侧带正电,形 成内电场。由于内电场 的存在,它将阻止n型 半导中的电子继续移向 金属.直至建立起稳定 的内部电场。
异质结光电二极管有Si-PbS, CdS-PbS,Pb1xSxSb-Pbs,Pb1-xSnxTe-PbTe…等。
四、雪崩光电二极管(APD)
雪崩光电二极管是利用二极管在 高的反向偏压下发生雪崩倍增效 应而制成的光电探测器。
这种器件有电流内增益,一般硅 或锗雪崩光电二极管电流内增益 可达102--103,灵敏度高,响应 速度快,在超高频的调制光照射 下仍有很显著的增益。
要的。图是光电二极管的噪声等效电路。对高频应用,两个主要的噪声源是
散粒噪声
和电阻热噪声

i2 nTຫໍສະໝຸດ ins 2所以输出噪声电流的有效值为
I n (ins 2 inT 2 )1/ 2
[2e(is

《光电二极管》PPT课件

《光电二极管》PPT课件
4. i层的引入加大了耗尽区,展宽了光电转换的有效工作 区域,从而使灵敏度得以提高。
17
18
2.时间特性
由于耗尽层宽度小,度越时间小但量子效率将变 低,决定了频率特性(带宽)与响应度之间的矛 盾关系。
耗尽层宽度的选取,在保证响应度的情况下,Si 和Ge材料,一般为20-50μm,渡越时间大于200ps; InGaAs材料,一般为3-5μm,渡越时间30-50ps。
npn称3DU型光电三极管
pnp称3CU型光电三极管
37
(npn)型
•结构:以n型硅片作为衬底,扩散硼而形成p型,再扩散 磷而形成重掺杂n+层,并涂sio2作为保护层。在重掺杂 n+引出一个电极称为集电极,由中间的p型层引出一个基 极b,也可以不引出,而在n型硅片的衬底上引出发射极e。
38
3DU型光电三极管是以p型硅为基极的三极管。结构和普通晶体管类似,只是在材 料的掺杂情况、结面积的大小和基极引线的设置上和普通晶体管不同。因为光电 三极管要响应光辐射,受光面即集电结(bc结)面积比一般晶体管大。另外,它是 利用光控制集电极电流的,所以在基极上既可设置引线进行电控制,也可以不设, 完全由光来控制。
2.雪崩倍增过程
当光电二极管的pn结加相当大的反向偏压时,在耗尽层内将产生一个很高的电场, 它足以使在强电场区漂移的光生载流子于获得充分的动能,通过与晶格原子碰 撞将产生新的电子-空穴对。新的电子-空穴对在强电场作用下。分别向相反 的方向运动,在运动过程中又可能与原子碰撞再一次产生新的电子—空穴对。 如此反复,形成雪崩式的载流子倍增。这个过程就是APD的工作基础。
3. 光谱响应
光电二极管的光谱响应定义:以等功率的不同单色 辐射波长的光作用于光电二极管时,其电流灵敏度与波 长的关系称为其光谱响应。

光电二极管的工作原理及性能分析

光电二极管的工作原理及性能分析

光电二极管的工作原理及性能分析光电二极管是一种常见的光电转换器件,广泛应用于各个领域,包括通信、光电测量和光电传感等。

它通过光的照射产生电流,具有高灵敏度、快速响应和低噪声等优点。

本文将介绍光电二极管的工作原理以及对其性能的分析。

【工作原理】光电二极管基于内部的PN结原理工作。

PN结是由P型半导体和N型半导体的结合组成的,其内部存在着能隙。

当光线照射到PN结上时,能够被吸收并提供足够的能量以兴趣电子从价带跃迁到导带。

这种跃迁过程会产生电子-空穴对,其中电子向N区迁移,空穴向P区迁移,形成电流。

因此,光电二极管的工作原理可以简单归纳为光生载流子的产生。

【性能分析】光电二极管的性能可以通过以下几个方面进行分析。

首先是光电二极管的响应速度。

响应速度是指光电二极管从接收到光信号到产生响应的时间。

它受到载流子的迁移速度和电荷扩散的影响。

通常情况下,响应速度越快,光电二极管的性能越优越。

为了提高响应速度,一种常见的方法是减小光电二极管的结容量,增加载流子的迁移速度。

其次是光电二极管的灵敏度。

灵敏度是指光电二极管对光信号的响应程度。

一般来说,灵敏度高的光电二极管能够更好地转换光信号为电信号。

光电二极管的灵敏度与外部电路以及半导体材料的选择密切相关。

选择合适的半导体材料可以提高灵敏度,而调整外部电路则可以优化光电二极管的工作条件。

第三是光电二极管的线性范围。

线性范围是指光电二极管在不同光照强度下电流输出的变化情况。

光电二极管的线性范围受到光生载流子的产生和收集过程的影响。

当光照强度较小时,光生载流子的数量较少,此时光电二极管的输出电流较小。

而当光照强度较大时,光生载流子的数量增加,光电二极管的输出电流也随之增加。

在合适的电流范围内,光电二极管的输出电流与光照强度呈线性关系。

最后是光电二极管的噪声特性。

光电二极管的噪声可以分为热噪声和暗电流噪声两种。

热噪声是由于光电二极管内部电阻产生的,一般与温度有关。

暗电流噪声则是光电二极管在无光照射的情况下产生的漏电流引起的,会对信号的检测产生干扰。

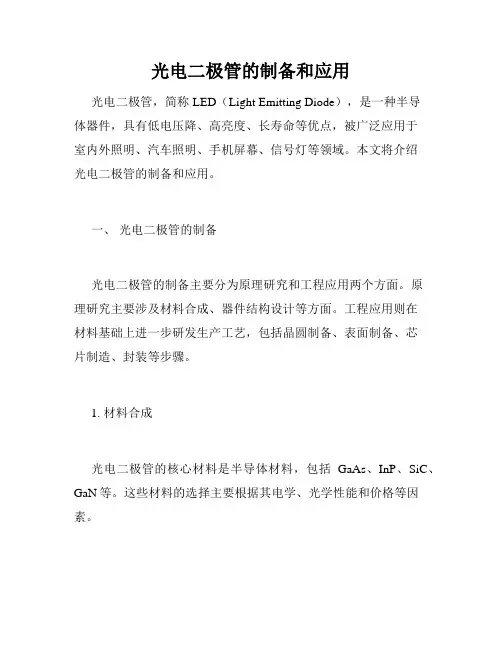

光电二极管的制备和应用

光电二极管的制备和应用

光电二极管的制备和应用光电二极管,简称LED(Light Emitting Diode),是一种半导体器件,具有低电压降、高亮度、长寿命等优点,被广泛应用于室内外照明、汽车照明、手机屏幕、信号灯等领域。

本文将介绍光电二极管的制备和应用。

一、光电二极管的制备光电二极管的制备主要分为原理研究和工程应用两个方面。

原理研究主要涉及材料合成、器件结构设计等方面。

工程应用则在材料基础上进一步研发生产工艺,包括晶圆制备、表面制备、芯片制造、封装等步骤。

1. 材料合成光电二极管的核心材料是半导体材料,包括GaAs、InP、SiC、GaN等。

这些材料的选择主要根据其电学、光学性能和价格等因素。

材料的合成一般采用金属有机化学气相沉积(MOCVD)、有机金属化学气相沉积(OMCVD)和分子束外延(MBE)等技术。

其中,MOCVD是最为常用的技术,具有材料种类多、生长速度快、设备简单等优点。

2. 器件结构设计光电二极管的器件结构分为PN结、PIN结和SCH结等。

其中,PN结是最为常见的结构形式,由P型半导体和N型半导体构成。

PIN结则在PN结的基础上增加了一个Intrinsic(I)区,SCH结则在PN结的基础上增加了一个量子阱结构。

这些结构的选择取决于光电二极管的具体应用场景。

例如,PIN结构常用于高速信息传输,SCH结构常用于高亮度发射。

3. 晶圆制备晶圆制备是光电二极管制备的第一步,其主要目的是在晶片上生长具有所需结构的半导体材料。

晶圆制备主要采用MOCVD和MBE等技术。

制备过程中,需要对晶圆进行多次材料沉积和退火处理,保证晶体质量,并形成所需的PN结或其他结构。

4. 表面制备表面制备是指对晶片表面进行处理,以使光电二极管的电特性和光特性达到最优。

表面制备包括表面提纯、表面结构调整、表面保护等步骤,其中最关键的是表面结构调整。

表面结构调整主要通过化学腐蚀、干法蚀刻、热氧化等方式进行,具体方法取决于晶圆的材料和结构。

光电二极管检测电路的工作原理及设计方案

光电二极管检测电路的工作原理及设计方案

光电二极管检测电路的工作原理及设计方案目录一、内容描述 (2)二、光电二极管基本知识 (3)1. 光电二极管的工作原理 (4)2. 光电二极管的特性与参数 (4)三、光电二极管检测电路的工作原理 (6)1. 光电检测电路的基本概念 (7)2. 光电检测电路的工作原理详解 (7)四、设计方案 (9)1. 设计目标及要求 (10)2. 电路设计 (11)(1)电路拓扑结构 (12)(2)元器件选择与参数设计 (13)3. 信号处理与放大电路 (15)(1)信号输入与处理电路 (16)(2)信号放大电路 (17)4. 电源及辅助电路设计 (18)(1)电源电路设计 (20)(2)保护及指示电路设计 (21)五、实验验证与优化 (22)1. 实验设备与工具准备 (23)2. 实验操作流程及步骤说明 (24)3. 数据记录与分析处理 (25)4. 电路性能评估与优化建议 (26)六、实际应用场景及推广价值 (27)1. 实际应用场景分析 (28)2. 推广价值及市场前景展望 (29)七、总结与展望 (30)一、内容描述光电二极管检测电路是一种基于光电效应工作的电子检测电路,主要用于检测光信号的强度或光照度。

该电路通过光电二极管将光信号转换为电信号,进而实现对光信号的测量、监控和控制。

本文将详细介绍光电二极管检测电路的工作原理及设计方案。

在光电二极管检测电路中,光电二极管作为核心元件,其工作原理主要基于光电效应。

当光线照射到光电二极管时,光子能量被材料中的电子吸收,从而使电子从价带跃迁到导带,形成电子空穴对,产生光生电流。

通过测量光生电流的大小,可以反映光照度的强弱。

根据不同的应用场景和需求,光电二极管检测电路的设计方案也有所不同。

常见的设计方案包括:直接测量法:通过测量光电二极管产生的光生电流来直接反映光照度。

这种方法简单直观,但受限于光电二极管的响应速度和灵敏度,适用于低光照度测量。

信号放大法:通过对光电二极管产生的光生电流进行放大处理,可以提高测量灵敏度和精度。

光电二极管有光输出低电平无光输出高电平

光电二极管有光输出低电平无光输出高电平

光电二极管是一种用于将光信号转换为电信号的器件,其在现代电子技术领域有着广泛的应用。

光电二极管基本工作原理是在光照射下产生电流,从而改变电阻,使得电压输出发生变化。

具体来说,光电二极管有光输出低电平无光输出高电平的特性,这一特性使得它在光敏电路中被广泛应用。

以下就光电二极管的工作原理、特性以及应用进行详细介绍:一、光电二极管的工作原理1. 光电二极管利用半导体材料的光电效应来产生电流。

当光照射到光电二极管上时,光子能量会被半导体材料吸收,激发其中的电子,使得电子从价带跃迁到导带,从而在外加电压的作用下产生电流。

2. 光电二极管通常由P-N结构构成,当光照射到P-N结的P区时,产生电子-空穴对,从而引起电流的变化。

二、光电二极管的特性1. 光电二极管具有快速的响应速度。

由于光电二极管利用光信号直接产生电流,因此其响应速度非常快,能够满足各种高速信号的需求。

2. 光电二极管的灵敏度较高。

光电二极管对光的响应灵敏度较高,能够捕捉到微弱的光信号,并将其转换为电信号输出。

3. 光电二极管的输出特性。

根据光照强度的不同,光电二极管的输出电压也有所不同。

在有光照射的情况下,光电二极管的输出电压较低,而无光照射时,其输出电压较高。

三、光电二极管的应用1. 光电传感器。

光电二极管常被用于光电传感器中,通过光电二极管对光信号的敏感特性,可以实现对于光信号的捕捉和测量,广泛应用于光电开关、光电计数器等领域。

2. 光通信。

光电二极管也被广泛应用于光通信领域,通过将光信号转换为电信号,实现了光通信系统中的信号检测和接收。

3. 光电显示。

光电二极管还可以用于光电显示器件中,通过其对光信号的转换作用,实现了光电显示应用。

总结:光电二极管具有光输出低电平无光输出高电平的特性,这一特性使得其在光敏电路中有着广泛的应用,包括光电传感器、光通信、光电显示等领域。

随着现代电子技术的不断发展,光电二极管的应用前景将更加广阔。

光电二极管(Photodiode)是一种用于将光信号转换为电信号的器件,其在现代电子技术领域具有极其广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10
五 、雪崩光电二极管(APD)
2、基本结构 (a) 在P型硅基片上扩散杂质浓度大的N+层,制成P型N结构; (b) 在N型硅基片上扩散杂质浓度大的P+层,制成N型P结构; (c) PIN型雪崩光电二极管
9
五 、雪崩光电二极管(APD)
3、工作原理
输出端受光照时,P+层受光子能量激发跃迁 至导带的载流子,在内部加速电场作用下,高速 通过P层,使P层发生碰撞电离而产生电子一空穴 对。而它们又从强电场中获得足够的能量,再次
通常APD响应速度特别快,响应时间(上升时间)为0.5~2ns。
2
五 、雪崩光电二极管(APD)
5、典型应用 光的波粒二象性的实验
1
本讲小结
1、光电二极管的基本结构、工作原理、特性参量
2、PIN光电二极管的工作原理、基本结构、基本性质 3、雪崩光电二极管(APD)的基本结构、工作原理、性能参数等
料、掺杂和结构有关常数,硅器件,n=1.5~4,
锗器件n=2.5 ~ 8 当U→UBR时,M→∞,PN结将发生击穿。
反向偏压 (V)
5
五 、雪崩光电二极管(APD)
4、性能参数 (2) 光谱响应特性
光谱灵敏度特性在没有加偏压时和普通光电二极管特性相同。当加 偏压时,光谱灵敏度特性的波形会发生变化。
Si dI q 1 e ad d hc


与材料对光的吸收系数a、入射光辐射波长λ 等有关系。通常将其峰值波长的电流灵敏度作 照度(lx)
为光电二极管的电流灵敏度。
24
三、特性参量
2、伏安特性
在无光照的条件下,给硅光电二极管加电压, 电流-电压(伏-安)特性,如图中曲线G1。受到 光的照射事曲线G1会向曲线G2的方向移动,光再 变强向曲线G3平行移动。
第一项:散粒噪声和雪崩过程中的附加噪声之和;Id:暗电流;k:与器件 材料有关的系数。
3
五 、雪崩光电二极管(APD)
4、性能参数 (4) 响应速度
响应速度的主要因素是CR(C主要是器件的结电容)和耗尽层内载流 子的运动时间。
为了能达到高速响应,必须减小极间电容,而且减小受光面积,加宽 耗尽层厚度也是有必要的。
不足:I层较厚,电阻大,输出电流较小。
16
四、 PIN光电二极管
1、原理与结构
15
四、 PIN光电二极管
2、基本特性 (1)结电容 与激发面积和反向偏压有关。
反向偏压VR(V)
14
四、 PIN光电二极管
2、基本特性 (2)电流-电压特性(伏安特性)
E0无光照条件下,E1有光照射下,E2是增加光强的曲线
20
三、特性参量
5、时间特性(频率响应) 响应速度-时间特性常用上升时间或截止频率来表示。 上升时间:输出信号的波形前沿幅度的10%与90%的两点时间间隔,用tr
表示。
(1)极间电容Ct和负载电阻RL的时间常数t1 t1=2.2×Ct×RL
Ct:封装电容和光电二极管结电容Cj之和,RL:负载电阻
19
23
三、特性参量
2、伏安特性 在低反向偏压下光电流随反向偏 压的变化较为明显;当进一步增加 反向偏压时,光电流趋于饱和。这 时光电流仅决定入射光的功率,而 几乎与反向偏压无关。
22
三、特性参量
3、暗电流 在无光照射时的暗电流就是二极管的反向 饱和光电流I0,暗电流对温度变化非常敏感。 暗电流与所加偏压有关。
18
四、 PIN光电二极管
1、原理与结构
为了提高PN结硅光电二极管的时间响应,消除在PN结外光生载流子 的扩散运动时间,常采用在P区与N区之间生成没有杂质的本征层(I型层)。
17
四、 PIN光电二极管
1、原理与结构 结构图 外形图
光吸收区 雪崩区
电场分布
特点:(1) 时间响应快(2) 光谱响应向长波方向移动 (3) 输出线性范围宽。
27
二、工作原理
4、电流方程 光辐射时,光电二极管的全电流方程为:
I
e
hc
1 e
d
e ,
I D 1 e eU / kT


η:光电材料的光电转换效率,
α :材料对光的吸收系数。
26
三、特性参量
光电二极管的工作区域: 第3象限与第4象限
25
三、特性参量
1、光电特性(光电灵敏度) 定义为输出电流与入射到光敏面上辐射通量之比 。
2、等效电路 一种是不加外电压,直接与负载相接;另一种是加反向电压 不是不能加正向电压,只是正接以后就与普通二极管一样,只有单 向导电性,而表现不出它的光电效应。
为什么一般 加反偏压?
a) 不加外电源 b) 加反向外电源 c) 2DU环极接法
30
二、工作原理
3、微变等效电路 图a为实际电路; 图b为考虑结构、功能后的微 变等效电路; 图c是图b的简化。正常运用时
34
一、基本结构
2、结构类型 2CU系列光电二极管只有两个引出线; 2DU系列光电二极管有三条引出线,除了前极、后极外,还设 了一个环极(其目的:减少暗电流和噪声)
33
二、工作原理
1、感应电子层 受光面一般都涂有SiO2防反射膜(少量的钠、钾、氢等正离子)。 使P-Si表面产生一个感应电子层,从而使P-Si表面与N-Si连通起来。 当加反偏压时,从前极流出的暗电子流,有通过表面感应电子层产生的
,加反向电压,Rsh很大,Rs很小
,V、Rsh、Rs都可以不计;
Ip:光电流,V:理想二极管,Cf:结电容,Rsh: 漏电阻,Rs:体电阻,RL:负载电阻
29
二、工作原理
3、微变等效电路 图d是图c的简化,因为Cf很小 ,除了高频情况要考虑它的分流作 用外,在低频情况下,它的阻抗很 大,可不计。
一般采用图d和图c两种形式。
I M I0
I为倍增输出的电流,I0为倍增前输出的电流。
6
五 、雪崩光电二极管(APD)
4、性能参数 (1) 增益(放大倍数)
增益与温度、反向偏压的 关系曲线
增益M与PN结的反向偏压、材料及结构有关
M 1 U 1 U BR
n
UBR:击穿电压;U:管子外加反向偏压;n:材
温度 (℃)
ቤተ መጻሕፍቲ ባይዱ
在环境温度变化较大的情况下,为了使电路能稳定工作,必须把暗电流 对输出特性的影响减到最小。
21
三、特性参量
4、光谱响应 以等功率的不同单色辐射波长的光作用于光电二极管时,其响应程 度或电流灵敏度与波长的关系称为光电二极管的光谱响应。
典型硅光电二极管光谱响应长波限
为1.1μm左右,短波限接近0.4μm,峰值 响应波长为0.9μm左右。
2、基本特性 (4)响应特性
响应特性通常用上升时间或截止频率来表示,上升时间是指输出信号 峰值从10%到90%的建立时间: tr=2.2Ct(RL+RS)
Ct:封装电容和结电容Cj之之和;RL:负载电阻;RS:串联阻抗 通常RL>> RS,RS可以忽略不计。为了减小上升时间,则Ct、RL值要求 很小是非常必要的。 上升时间和截止频率的关系: t r 0.3 5
4
五 、雪崩光电二极管(APD)
4、性能参数 (3) 噪声特性
雪崩效应是大量载流子电离过程的累加,本身就是一个随机过程,因 此雪崩光电二极管的噪声应该包括散粒噪声、由雪崩过程中引入的附加噪 声和负载电阻RL的热噪声。
in 2eIM K f
2
4kTf 4kTf 2eI d I P M k f RL RL
三、特性参量
5 时间特性(频率响应) (2)耗尽层外生成的载流子的扩散时间t2 入射光从受光部分开始到比外部边缘和耗尽层更深的基板处被吸收 。这种载流子即使扩散的话,时间也有几微秒(μs)以上。 (3)载流子通过耗尽层时间t3 载流子在耗尽层中移动速度Vd是用载流子的移动速度(μ)和耗尽层中的 电场(E)决定的(Vd=μE),因平均电场E=VR/d,则t3可近似表示: t3=d / Vd=d 2/ (μVR)
fc
11
五 、雪崩光电二极管(APD)
1、基本概念 在硅(或锗)光电二极管PN结上加反向偏压后,射入光被PN结吸收形 成光电流。当加大反向偏压时会产生“雪崩”(即光电流成倍地激增)的 现象-称为“雪崩光电二极管”。
具有三高(响应度、信噪比、响应速度)等特点,
广泛应用于微光信号检测、长距离光纤通信、激光测 距、激光制导等光电信息传输和光电对抗系统。
Ip:光电流,V:理想二极管,Cf:结电容,Rsh: 漏电阻,Rs:体电阻,RL:负载电阻
28
二、工作原理
4、电流方程 无辐射时,电流方程为
eU I I D e kT 1
ID为U为负值(反向偏置时)且 U >> kT 时(室温下kT/e≈0.26mV,很容易满足这
e
个条件)的电流,称为反向电流或暗电流。
《光电子技术》
Photoelectronic Technique
光电二极管 周自刚
本讲主要内容 一、基本结构
二、工作原理
三、特性参量 四、PIN管 五、APD管
36
一、基本结构
1、基本概念 当光照PN结,并在半导体加有反向电压时, 产生的反向电流将随光照强度和光波长的改变而 改变,这种半导体器件叫光电二极管。
这一转变过程是光信号变成电信号,也是一个
吸收过程。 硅光电二极管是最简单、使用最广泛、最具有代表性的光伏效应的光半 导体器件。
35
一、基本结构
2、结构类型 2DU型--以P型硅为衬底的光电二极管 2CU型--以N型硅为衬底的光电二极管
a) 2DU型光电二极管结构
