配电箱柜招标技术要求
配电箱招标技术要求

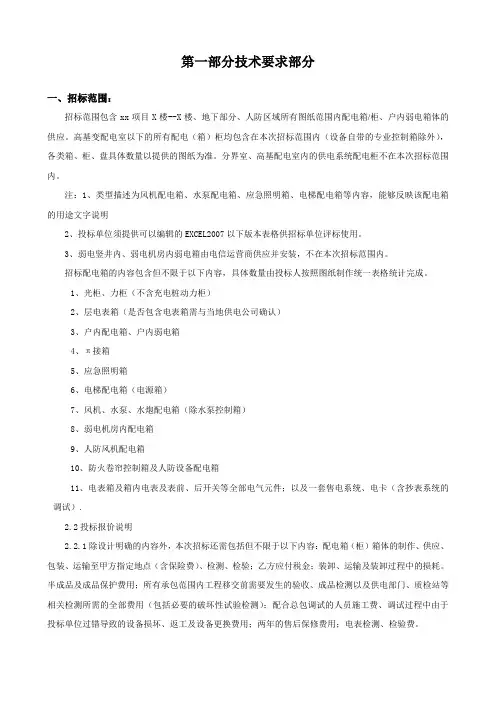

第一部分技术要求部分一、招标范围：招标范围包含xx项目X楼--X楼、地下部分、人防区域所有图纸范围内配电箱/柜、户内弱电箱体的供应。
高基变配电室以下的所有配电（箱）柜均包含在本次招标范围内（设备自带的专业控制箱除外），各类箱、柜、盘具体数量以提供的图纸为准。
分界室、高基配电室内的供电系统配电柜不在本次招标范围内。
注：1、类型描述为风机配电箱、水泵配电箱、应急照明箱、电梯配电箱等内容，能够反映该配电箱的用途文字说明2、投标单位须提供可以编辑的EXCEL2007以下版本表格供招标单位评标使用。
3、弱电竖井内、弱电机房内弱电箱由电信运营商供应并安装，不在本次招标范围内。
招标配电箱的内容包含但不限于以下内容，具体数量由投标人按照图纸制作统一表格统计完成。
1、光柜、力柜（不含充电桩动力柜）2、层电表箱（是否包含电表箱需与当地供电公司确认）3、户内配电箱、户内弱电箱4、π接箱5、应急照明箱6、电梯配电箱（电源箱）7、风机、水泵、水炮配电箱（除水泵控制箱）8、弱电机房内配电箱9、人防风机配电箱10、防火卷帘控制箱及人防设备配电箱11、电表箱及箱内电表及表前、后开关等全部电气元件；以及一套售电系统、电卡（含抄表系统的调试）.2.2投标报价说明2.2.1除设计明确的内容外，本次招标还需包括但不限于以下内容：配电箱（柜）箱体的制作、供应、包装、运输至甲方指定地点（含保险费）、检测、检验；乙方应付税金；装卸、运输及装卸过程中的损耗。
半成品及成品保护费用；所有承包范围内工程移交前需要发生的验收、成品检测以及供电部门、质检站等相关检测所需的全部费用（包括必要的破坏性试验检测）；配合总包调试的人员施工费、调试过程中由于投标单位过错导致的设备损坏、返工及设备更换费用；两年的售后保修费用；电表检测、检验费。
2.2.2其它按照招标文件、供应合同以及投标人认为承担本设备供应并验收合格而需要发生的其它成本支出。
供货周期中的材料等物价的涨跌风险；2.2.3合同范围内价格包干，报价需综合考虑所有配电箱（柜）箱体尺寸，若实际要求尺寸发生变化，与清单描述不一致时单价不做调整。
配电箱、柜招标技术标准
配电箱、柜招标采购技术要求一、一般要求：1、符合相关的现行国家标准、规范及设计要求；2、电业部门验收合格；3、防雷办验收合格；4、质检站验收合格；5、具备CCC认证证书、箱体铭牌、合格证等资料齐全。
二、落地式进户箱和落地式集中表箱要求：1、落地式集中表箱要符合长春供电部门关于防窃及其它方面的要求；2、落地式进户箱和落地式集中表箱内回路数量及开关容量按照本项目设计图纸和设计变更通知。
落地式进户箱和落地式集中表箱的总开关进线端预留空间足够大，满足电缆压接端子接线。
3、箱体采用冷扎钢板，钢板要求表面光滑、平整、无裂纹、无翘曲。
箱体内外表面静电喷涂，喷涂颜色应均匀一致、整洁美观、无气泡、裂纹或流痕现象。
投标人需提供颜色样品供招标人选择。
4、箱体净厚度（静电喷涂厚度不计）为 1.5mm；门板及衬板净厚度（静电喷涂厚度不计）为2.0mm，并符合有关规范要求；5、配电箱内配线必须符合设计要求；其它配件要符合国家标准；配电箱箱体二层板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。
配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号（箱体、二层板用钢字打出箱、柜编号），暗装配电箱箱体应有上或下的方向标识。
6、箱体尺寸随所用电气元件设计，箱内必须设置接地端子，并保证所有金属部分连续完好的与接地端子连接。
7、集中表箱内预留挂表螺丝。
8、箱体上预留开洞（为可拆卸盖板）及敲落孔（进线方式为下进下出）；三、户内配电箱要求：1、户内配电箱内回路数量及开关容量按照本项目设计资料（设计图纸及设计变更等）及清单；2、户内箱内配线为国标线；其它配件要符合国家标准；3、箱体采用冷扎钢板，钢板要求表面光滑、平整、无裂纹、无翘曲。
箱体内外表面静电喷涂，喷涂颜色应均匀一致、整洁美观、无气泡、裂纹或流痕现象。
4、箱体及箱门钢板净厚度（静电喷涂厚度不计）不小于 1.2mm，同时符合有关规范要求；5、箱体尺寸随所用电气元件设计，箱内必须设置接地端子，并保证所有金属部分连续完好的与接地端子连接，按投标送交样品供应。
配电箱柜招标技术要求要点
配电箱柜（三相）招标技术要求一、箱（柜）体部分1)配电箱、柜的板材的各种指标必须符合国家的有关要求。
板材材质、箱体材料：户内：箱体高度600㎜以下 1.5㎜厚冷轧钢板；箱体高度600㎜~800mm 2.0㎜厚冷轧钢板；箱体高度800mm以上 2.5㎜厚冷轧钢板；安装底板用2.0㎜的冷轧钢板；户外：镀锌板喷塑厚度：壁挂δ≥1.5mm，落地δ≥2.0mm2)表面涂装：箱（柜）体可视面为粉末喷涂；除外表的门和封板外的金属结构件，均为镀锌处理。
3)模箱的顶部、底部预留线管冲孔；落地柜或壁挂箱柜的顶部及底部预留桥架进出线孔，用铁板螺丝固定。
4)箱（柜）体尺寸应充分考虑设计的进出电缆头的安装空间位置，根据进出线规格配备相应规格端子排及根据规范考虑接线的安全距离。
5)配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门应按规范做可靠接地。
6)动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10，镀锌螺栓，接地点必须在箱体内左下角。
7)每个配电箱、柜应根据图纸按楼栋及地下室等编号，每个箱、柜内开关应有编号及回路标识；消防供电箱应在在箱门左上角喷上明显标示，如：“应急照明专用箱”、“排烟风机控制箱”等字样。
8)当配电箱、柜的进、出线电缆大于等于50mm²时，接线柱应配转接铜排或配转接接线端子。
二、元件部分1、ACB框架断路器1)In≥800A以上采用框架断路器，所有框架断路器应为框架水平抽出式结构，符合并按GB14048-2及IEC60947-2之规定进行定型试验。
具有手动及电动驱动弹簧储能式操作附脱扣装置，其额定电流及分断容量依各变电站低压系统图。
2)除设计图另有规定者外，ACB框架断路器保护元件应为智能微处理器型，具有中文菜单及故障记录功能，且须具有可调整长延时、短延时、短路瞬时及接地故障的数码（或数显）式保护功能。
3)ACB框架断路器具备电流、电压测量显示和故障指示、输出和试验等功能。

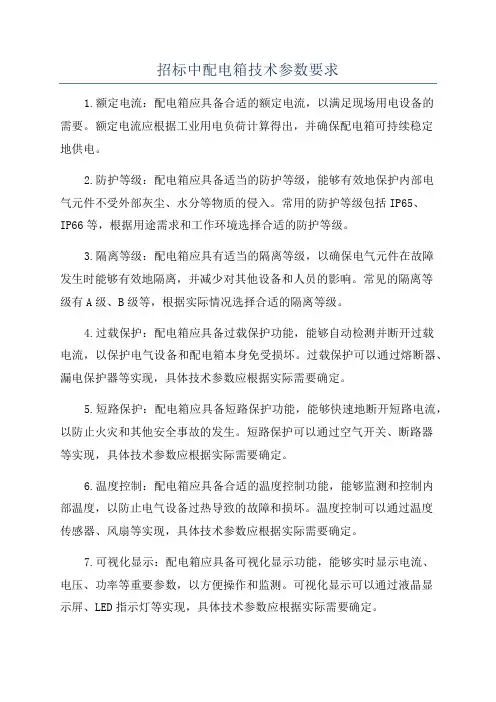

招标中配电箱技术参数要求
招标中配电箱技术参数要求1.额定电流：配电箱应具备合适的额定电流，以满足现场用电设备的需要。
额定电流应根据工业用电负荷计算得出，并确保配电箱可持续稳定地供电。
2.防护等级：配电箱应具备适当的防护等级，能够有效地保护内部电气元件不受外部灰尘、水分等物质的侵入。
常用的防护等级包括IP65、IP66等，根据用途需求和工作环境选择合适的防护等级。
3.隔离等级：配电箱应具有适当的隔离等级，以确保电气元件在故障发生时能够有效地隔离，并减少对其他设备和人员的影响。
常见的隔离等级有A级、B级等，根据实际情况选择合适的隔离等级。
4.过载保护：配电箱应具备过载保护功能，能够自动检测并断开过载电流，以保护电气设备和配电箱本身免受损坏。
过载保护可以通过熔断器、漏电保护器等实现，具体技术参数应根据实际需要确定。
5.短路保护：配电箱应具备短路保护功能，能够快速地断开短路电流，以防止火灾和其他安全事故的发生。
短路保护可以通过空气开关、断路器等实现，具体技术参数应根据实际需要确定。
6.温度控制：配电箱应具备合适的温度控制功能，能够监测和控制内部温度，以防止电气设备过热导致的故障和损坏。
温度控制可以通过温度传感器、风扇等实现，具体技术参数应根据实际需要确定。
7.可视化显示：配电箱应具备可视化显示功能，能够实时显示电流、电压、功率等重要参数，以方便操作和监测。
可视化显示可以通过液晶显示屏、LED指示灯等实现，具体技术参数应根据实际需要确定。
8. 通讯接口：配电箱应具备合适的通讯接口，能够与其他智能设备进行数据交互和远程控制。
通讯接口可以支持常用的RS485、Modbus等协议，具体技术参数应根据实际需要确定。
9.维护和保养：配电箱应具备方便的维护和保养功能，能够快速、安全地进行检修和更换电气元件。
维护和保养功能可以通过合理的结构设计和配件选用实现，具体技术参数应根据实际需要确定。
10.安全性能：配电箱应具备高度的安全性能，能够防止电气设备被非法操作和破坏。
配电箱招标范围及技术要求
xx项目配电箱招标范围及要求
1、室内部份：室内住户配电箱和多媒体弱电箱。
2、公共用电：从专变低压柜（不包括专变低压柜）出线的所
有的配电箱，包括各普通照明、应急照明和动力箱。
不包括厂家自带控制箱：生活水泵控制箱、潜污水泵控制柜、消防水泵控制柜、消防风机控制箱、卷帘门控制箱、电梯控制箱。
3、一户一表：不在本次招标范围。
4、商业：包括商业电表箱及商铺内配电箱、多媒体弱电箱。
电表采购标准：单相电表要达到2级计量标准，三相电表要达到1级计量标准。
建议采用数显式且具备预付费功能电表，并有南方电网备案及南方电网校准合格产品。
商铺内配电箱配置要求：只安装一个总进线开关，各出线回路开关均不安装，箱体按20位配置。
5、发电机控制箱：不在本次招标范围。
6、配电箱的箱体及元器件等其它技术要求按集团标准及战采
要求执行。
为方便施工及验收，建议人防工程各照明配电箱、动力配电箱由人防单位进行采购安装。
017--配电箱招标技术要求
配电箱招标技术要求编制日期审核日期批准日期目录一、配电箱生产厂家要求二、配电箱生产厂家投标要求三、参考标准四、配电箱、柜的技术要求一、配电箱生产厂家要求1、投标方须供应GB/T190001(IS09001) 质量体系认证及ISO14001环境管理体系认证证书。
2、投标方必需具有五年以上生产配电柜的历史，具有较大的生产规模，并且投标方应至少为三个以上同类大型项目供应产品且运行两年以上的记录。
3、投标方需列出在最近2年内，曾供应同等规模用电设备的项目名称、时间及所用配电柜的型号、数量。
二、配电箱生产厂家投标要求1、本技术要求为镇江科技园二期项目配电箱（具体招标内容见图纸）的技术要求，涉及到功能设计、结构、性能、协作安装调试等方面。
招标方供应的技术规格仅指出设备的主要要求，不作为完整的具体要求。
投标人应满足本技术规格中未描述的、但为保证设备正常有效运行所必需的具体要求。
2、投标方所供应产品的设计、制造、产品性能、材料的选择和材料的检验及产品的测试等，都应按国内外通行的现行标准和相应的施工、验收技术规范执行。
而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。
本技术条件所运用的标准如遇与投标人所执行的标准不一样时，应按较高的技术标准执行。
3、本技术要求的说明权属于招标方。
投标方应对本技术要求做出逐条的书面回应。
4、投标方发觉本技术要求与招标图纸有不符之处，或有其他方面的技术偏差，应书面通知招标方，并以招标方的说明为准。
5、投标方应供应设备附件、零备件及专用工具清单。
6、要求投标方为本工程免费供应至少以下技术服务。
----工厂检验；----设备安装督导和系统调测；----售后服务承诺：7、备品、备件及专用工具的实惠供应措施。
8、设备修理保养安排，明确的本项目的技术支持人员。
9、本技术条件未尽事宜，由买卖双方刚好协商确定。
三、参考标准除本标书涉及到的技术规定外，全部设备还应符合下列标准。
本节的有关标准包括但不限于以下的IEC标准和相应的GB标准。
配电箱招标技术要求
配电箱招标技术要求技术规范一、配电箱采购规模及明细见配电箱系统图～配电箱系统图中有箱体尺寸的按系统图尺寸制作～没有尺寸的按照自己所报产品的参数确定配电箱尺寸。
对图纸中配电箱标注尺寸有异义的提出进行商议。
所报配电箱、配电柜必须单独列明尺寸明细并盖章签名确认。
二、产品质量必须符合GB7251~3-1997、GB50303-2002等国家标准和设计要求～需提供配电箱的3C认证证书及产品质量试验证书和合格证～通过工程验收。
三、配电箱内元器件采用型号可选用以下品牌:1、微型断路器、漏电保护器等建议选用著名品牌～如:西门子、施耐德、穆勒、ABB。
2、塑壳断路器建议选用国产品牌如:德力西、人民电器、正泰、华通等同档次产品。
并应满足济南市质检站对三相开关切断时能切断零线的要求。
3、双电源开关要求选用PC级产品～国产或合资的的著名品牌～例如施耐德、浙江现代、郑州骐骏等。
4、浪涌保护器建议选用省气象主管部门备案品牌:济南安太、广州雷迅、天津中力等同档次产品。
但必须具备“山东省防雷工程公司登记备案证”“及山东省防雷产品登记备案证”5、其他未说明主要材料需选用质量可靠的国产著名品牌。
6、公用部分用电电表选用电子式电表～选用国产著名品牌～该类产品必须是供电局入网产品。
7、投标单位选择产品时应选择各生产厂家的主流产品～严禁选用经济型、低档次、面临淘汰的产品～评标时会综合考虑投标单位选用产品的性价比。
投标产品在使用过程中出现的质量事故由投标的成套厂家负责。
说明:设计中配电箱内元器品牌仅为参考～不作为必须选用的依据～成套厂家可选用该品牌～也可选用其他品牌～但设计要求的技术参数需满足设计要求。
四、技术要求:1、明装、暗装箱体及落地柜钢板应采用冷轧钢板且厚度和防腐蚀措施由厂家提供详细说明～箱体材料厚度不得低于2mm箱体颜色由厂家提供样品选择。
2、箱体盖板要采用冷轧钢板制作,非塑料制品,。
3、箱体底壳采用冷轧钢板制作且表面进行镀锌。
配电箱招标文件
配电箱招标文件引言概述：配电箱招标文件是在配电箱项目招标过程中所需的一份重要文件，它详细说明了招标方对配电箱的要求和规范。
本文将从四个方面来详细阐述配电箱招标文件的内容和重要性。
一、技术要求1.1 设备参数要求：招标文件中应明确规定配电箱的额定电流、额定电压、额定频率等技术参数，以确保设备的正常运行。
1.2 安全保护要求：招标文件应详细阐述配电箱的安全保护要求，包括过载保护、短路保护、漏电保护等，以保障人员和设备的安全。
1.3 环境适应性要求：招标文件中应明确配电箱在不同环境条件下的适应性要求，如温度范围、湿度要求等，以确保设备在各种复杂环境下的正常运行。
二、质量标准2.1 材料要求：招标文件中应规定配电箱所使用的材料符合国家相关标准，如外壳材料、导电材料等，以确保设备的质量和可靠性。
2.2 制造工艺要求：招标文件应详细说明配电箱的制造工艺要求，包括焊接工艺、防腐处理等，以确保设备的制造质量。
2.3 检测要求：招标文件中应明确配电箱的检测要求，如检测方法、检测标准等，以确保设备符合相关质量要求。
三、交付要求3.1 交付时间要求：招标文件中应规定配电箱的交付时间，以确保项目的进度计划得以顺利执行。
3.2 交付方式要求：招标文件应明确配电箱的交付方式，如运输方式、包装要求等，以确保设备在运输过程中不受损坏。
3.3 交付文件要求：招标文件中应说明配电箱交付时所需的相关文件，如产品合格证明、检测报告等，以确保设备的合法性和质量。
四、售后服务要求4.1 维修保养要求：招标文件中应明确配电箱的维修保养要求，包括维修周期、维修人员要求等，以确保设备的长期稳定运行。
4.2 售后服务要求：招标文件应规定配电箱供应商提供的售后服务内容和时间，以确保设备在使用过程中能够得到及时的技术支持和维修服务。
4.3 售后责任要求：招标文件中应明确配电箱供应商的售后责任，包括设备质量问题的处理、退换货要求等，以确保招标方的利益得到保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱柜招标技术要求
配电箱柜是电力系统中重要的组成部分，它们的设计和选型对电力系
统的安全运行起着重要的作用。
在招标过程中，配电箱柜的技术要求是至
关重要的，下面是一些常见的技术要求，供供参考：
一、配电箱柜的基本要求
1.型号和规格：明确要求配电箱柜的型号和规格，满足实际工程需求。
2.材料和质量要求：要求配电箱柜的主要材料符合国家相关标准，如
钢板厚度、防护等级等。
质量要求高，有防火、防腐蚀等特性。
二、结构设计要求
1.外观设计：要求配电箱柜外观整齐美观，颜色协调一致。
2.接地设计：要求配电箱柜设有良好的接地装置，保证设备安全运行。
3.绝缘设计：要求配电箱柜的绝缘设计符合国家相关标准，如绝缘蔽
盖等。
三、安全性能要求
1.防护等级：要求配电箱柜具备足够的防护等级，以保护内部设备免
受灰尘、水分等外界环境影响。
2.绝缘性能：要求配电箱柜具备良好的绝缘性能，以防止触电等安全
问题。
3.电气性能：要求配电箱柜的电气性能达到国家相关标准，如耐压电流、接地电阻等。
四、功能要求
1.布置设计：要求配电箱柜内部的布置设计合理，易于维护和操作。
2.通风散热：要求配电箱柜设有良好的通风散热装置，以保证设备正常运行。
3.过载保护：要求配电箱柜设备具备过载保护功能，以防止因过载而损坏设备。
4.过流保护：要求配电箱柜设备具备过流保护功能，以防止因过流而损坏设备。
5.温度控制：要求配电箱柜设备具备温度控制功能，以保证设备在合适的温度范围内工作。
五、可靠性要求
1.抗震性能：要求配电箱柜具备良好的抗震性能，以适应不同的地域环境。
2.可靠性：要求配电箱柜的设备具备高可靠性，工作稳定，长时间运行。
六、维护要求
1.操作维护：要求配电箱柜的操作维护简便，易于维护。
2.维修保养：要求配电箱柜的维修保养方便，设备易于更换。
七、环保要求
1.环保材料：要求配电箱柜使用环保材料，符合国家相关环保标准。
2.能源节约：要求配电箱柜具备节能功能，减少能源浪费。
总结：上述是配电箱柜招标技术要求的一些常见内容，具体的要求还需要根据项目需求进行细化。
在招标过程中，除了技术要求，还需要了解供应商的资质和经验，确保所选的配电箱柜供应商能够提供符合需求的产品。
同时，在技术要求中还要注重标清指导性要求，以避免可能的争议和纠纷。
