可靠性和维修性设计
制造工艺中的可靠性与维修性设计
制造工艺中的可靠性与维修性设计在制造工艺中，可靠性与维修性的设计是至关重要的因素。
可靠性设计指的是通过合理的工艺选择和设计来确保产品在使用过程中能够稳定可靠地发挥其功能。
而维修性设计则强调产品在发生故障或需要维护时，能够方便、快捷地进行维修和维护操作，以减少维修时间和成本。
本文将从设计角度探讨制造工艺中可靠性与维修性设计的重要性以及相关的方法和策略。
一、可靠性设计可靠性设计是指在产品设计阶段，通过选择合适的工艺和采用适当的措施，确保产品能够稳定可靠地运行，并满足用户的需求和期望。
以下是一些常见的可靠性设计方法和策略：1. 优化材料选择：选择具有良好可靠性和性能的材料，以确保产品的稳定性和耐久性。
同时，考虑材料的供应和成本因素。
2. 合理的结构设计：在产品结构设计中考虑到负载分布和应力集中等因素，采用合理的结构和强度设计，以增强产品的可靠性。
3. 可靠性测试与验证：在产品开发过程中，进行可靠性测试和验证，通过模拟实际使用环境和条件，评估产品的可靠性，并及时发现和解决潜在问题。
4. 系统故障分析：通过对产品系统的故障分析，找出可能导致故障的薄弱环节，并采取相应的措施进行改进和优化。
二、维修性设计维修性设计是指在产品设计阶段，考虑到维修和维护的需求，合理选择工艺和设计方式，使产品在发生故障时能够方便快捷地进行维修和维护。
以下是几个简要的维修性设计建议：1. 模块化设计：采用模块化设计，将产品划分为不同的模块和组件，通过模块之间的拆卸和更换，降低维修时间和成本。
2. 使用标准化零部件：在设计过程中优先选择使用标准化和通用化的零部件，这样能够方便地获取和更换零部件，减少维修周期。
3. 易于访问和维修的布局：在产品设计中，充分考虑到维修人员的实际操作需求，合理布局和安排元件、接口和连接线路，以便于维修人员的访问和维修操作。
4. 提供清晰的维修指南：设计产品时，提供明确清晰的维修指南和维修流程，以便维修人员能够快速准确地进行故障诊断和排除。
机械工程师如何进行机械系统的可靠性设计与维修
机械工程师如何进行机械系统的可靠性设计与维修机械系统作为现代工业生产中不可或缺的一部分，其可靠性设计与维修对于保障工业生产的连续性和效率至关重要。
作为一名机械工程师，我们需要掌握一定的技能和方法，以确保机械系统的可靠性。
本文将从设计和维修两个方面进行论述。
首先，机械系统的可靠性设计是机械工程师的首要任务。
在设计阶段，我们需要全面考虑机械系统的结构合理性、材料选择、工艺流程等因素。
首先，结构合理性是确保机械系统能够稳定运行的关键。
设计师应考虑各个部件的功能和相互作用，合理分配受力点，确保系统的稳定性和可靠性。
其次，材料选择是机械系统设计不可忽视的一环。
合适的材料能够提高机械系统的耐磨性、耐腐蚀性和抗疲劳性，从根本上延长系统的寿命。
此外，工艺流程的合理性也是机械系统设计中的重要环节。
设计师需要充分考虑生产工艺的可行性和成本效益，确保设计方案的实施可行，以降低系统故障和维修的频率。
其次，机械系统的可靠性维修同样重要。
机械系统在运行过程中难免会出现故障和磨损，机械工程师需要及时检修和维修，以确保机械系统的连续运行。
首先，我们需要建立完善的维修计划和检修记录，将维修工作纳入日常管理的重要环节。
此外，在维修过程中，我们需要采用合适的工具和设备，确保维修操作的准确性和安全性。
对于常见的故障和磨损问题，机械工程师需要了解相关的修复方法和技巧，能够迅速定位问题并进行修复。
在维修结束后，我们还需进行全面的测试和性能调试，确保机械系统恢复正常运行。
除了设计和维修，机械工程师还需要关注机械系统的维护和保养。
维护和保养是预防机械故障和磨损的重要手段。
在日常运行中，我们应建立定期检查和维护的计划，包括清洁、润滑、紧固螺栓等工作。
此外，对于重要部件和设备，我们还可以采用在线监测和预警系统，及时发现并解决潜在的问题，降低维修成本和生产停工时间。
综上所述，机械工程师在进行机械系统的可靠性设计与维修时，需要全面考虑结构合理性、材料选择和工艺流程等因素。
六西格玛设计的可靠性和维修性设计
六西格玛设计的可靠性和维修性设计可靠性作为质量的时间延续特性，已越来越多地受到人们的重视。
六西格玛设计的核心是稳健设计(包括QFD、系统设计、实验设计、参数设计、容差设计等方法)，其宗旨是提高产品抵御环境变化、制造误差和磨损老化等各种干扰的能力，减少产品质量波动。
而实质上，稳健设计在减少产品质最波动的同时，也肯定提高了产品的可靠性。
下面天行健管理顾问介绍面向可靠性的经典设计方法。
可靠性设计的目标是在顾客所要求的寿命期内不出或尽可能少出故障，即满足顾客关于寿命和平均故障间隔时间的要求并降低全寿命周期费用(LCC)。
这个目标只有从产品研制开始就紧密结合产品研制深入开展可靠性设计和分析工作才有可能达到。
可采用的可靠性设汁方法包括可靠性指标论证与确定，可靠性分配与预计，制定和贯彻可靠性设计准则，开展简化设计、热设计、降额设计、余度设计、耐环境设计等；可采用的可靠性分析方法包括FMEA分析以及故障树分析(FTA)、事件树分析(ETA)、热分析、容差分析等。
1、可靠性指标论证与确定对于电子产品等偶然失效占统治地位的产品，应论证与确定平均故障间隔时间MTBF的指标，对于耗损失效占统治地位的产品，应论证与寿命指标；对于兼有偶然失效和耗损失效的产品应论证与确定平均故障间隔时间MTBF和寿命两种指标。
产品的寿命不是越长越好，应当根据顾客的需求来确定。
在产品的寿命期间，平均故障间隔时间MTBF应尽可能长。
2、可靠性分配与预计为了保证产品能满足顾客对可靠性的指标要求，应当在设计早期自顶向下地将基本可靠性和任务可靠性指标分配到各部件和零件，并自下而上地对零部件和整机的基本可靠性和任务可靠性指标进行预计，以便评估在实现可靠性指标方面设计方案的可行性。
通过可靠性预计，可以发现可靠性的薄弱环节，对这些薄弱环节应采取设计和工艺的改进措施，以提高产品的可靠性水平。
3、可靠性设计准则可靠性设计准则是有助于提高产品可靠性的定性设计要求的归纳总结，应制定并要求设计员贯彻可靠性设计准则，在设计评审时进行可靠性设计准则的符合性检查。
机械设计中的可靠性与维修性分析
机械设计中的可靠性与维修性分析在机械设计领域中，可靠性和维修性是两个非常重要的考虑因素。
机械产品的可靠性决定了其在使用过程中的稳定性和寿命，而维修性则关系到产品的维修和保养的难易程度。
本文将对机械设计中的可靠性与维修性进行详细分析。
1. 可靠性分析可靠性是指机械产品在一定时间内正常工作的能力。
对于机械产品而言，可靠性的高低直接关系到产品使用的安全性和经济性。
因此，在设计过程中应该重点考虑以下几个方面：1.1 材料选用材料的选用在机械设计中起着至关重要的作用。
合适的材料可以提高产品的可靠性。
在选择材料时，需要考虑产品所处的使用环境、受力情况以及材料的性能等因素，确保选用的材料具有足够的强度和耐腐蚀性能。
1.2 结构设计结构设计是机械产品可靠性的关键因素之一。
合理的结构设计可以减小零部件在工作过程中的应力和变形，降低零部件失效的风险。
此外，还需要合理分配零部件之间的连接方式和配合尺寸，以确保产品的稳定性和可靠性。
1.3 运动传动系统设计运动传动系统是机械产品中常见的关键组成部分。
在设计过程中，需要根据产品的工作要求和使用寿命，选择合适的传动方式和传动元件。
同时，还需要注意传动链路的设计，减小传动效率损失和传动误差，提高产品的可靠性。
2. 维修性分析维修性是指机械产品在出现故障或需要保养时能够方便、快捷地进行维修和保养的能力。
良好的维修性设计可以减少产品的停机时间和维修成本，提高设备的可用性。
以下是维修性设计的一些重要考虑因素：2.1 模块化设计模块化设计是提高产品维修性的有效手段之一。
将机械产品分解为多个独立的模块或部件，每个模块可以独立进行维修或更换。
这样在出现故障时只需要更换具体的模块而无需对整个产品进行维修，大大缩短了维修时间。
2.2 易损部件设计针对机械产品中容易出现故障的部件，设计时可以采用易损部件的形式。
易损部件可以在出现故障时方便地进行更换，减少了维修的难度和成本。
同时，还可以提供易损部件的备件，进一步提高产品的可用性。

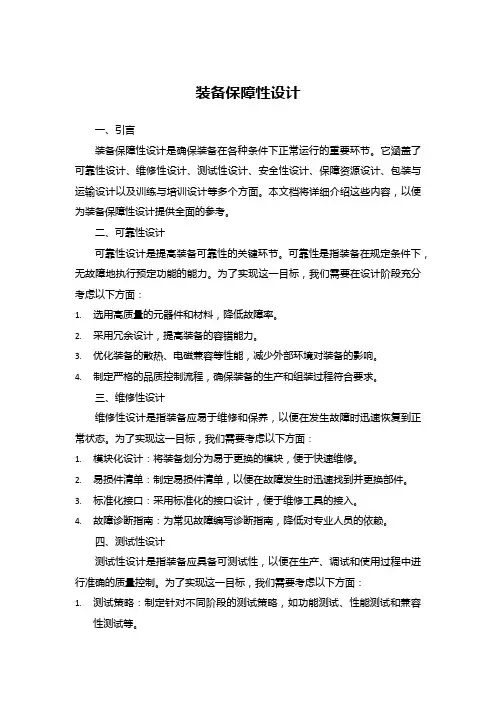

装备保障性设计
装备保障性设计一、引言装备保障性设计是确保装备在各种条件下正常运行的重要环节。
它涵盖了可靠性设计、维修性设计、测试性设计、安全性设计、保障资源设计、包装与运输设计以及训练与培训设计等多个方面。
本文档将详细介绍这些内容，以便为装备保障性设计提供全面的参考。
二、可靠性设计可靠性设计是提高装备可靠性的关键环节。
可靠性是指装备在规定条件下，无故障地执行预定功能的能力。
为了实现这一目标，我们需要在设计阶段充分考虑以下方面：1.选用高质量的元器件和材料，降低故障率。
2.采用冗余设计，提高装备的容错能力。
3.优化装备的散热、电磁兼容等性能，减少外部环境对装备的影响。
4.制定严格的品质控制流程，确保装备的生产和组装过程符合要求。
三、维修性设计维修性设计是指装备应易于维修和保养，以便在发生故障时迅速恢复到正常状态。
为了实现这一目标，我们需要考虑以下方面：1.模块化设计：将装备划分为易于更换的模块，便于快速维修。
2.易损件清单：制定易损件清单，以便在故障发生时迅速找到并更换部件。
3.标准化接口：采用标准化的接口设计，便于维修工具的接入。
4.故障诊断指南：为常见故障编写诊断指南，降低对专业人员的依赖。
四、测试性设计测试性设计是指装备应具备可测试性，以便在生产、调试和使用过程中进行准确的质量控制。
为了实现这一目标，我们需要考虑以下方面：1.测试策略：制定针对不同阶段的测试策略，如功能测试、性能测试和兼容性测试等。
2.测试标准：制定详细的测试标准，确保每个测试环节的准确性和可重复性。
3.测试报告：为每个测试环节编写测试报告，记录测试结果和问题，以便进行质量分析和改进。
五、安全性设计安全性设计是指装备应具备保障人员和装备本身安全的能力。
为了实现这一目标，我们需要考虑以下方面：1.防护措施：针对可能出现的风险因素，如电磁辐射、机械损伤等，采取相应的防护措施。
2.安全规范：制定安全规范，明确使用和维护过程中的注意事项和操作规程。

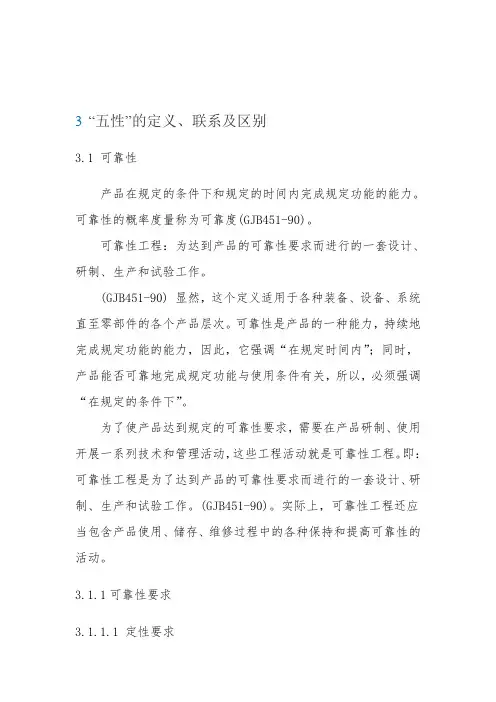

产品设计五性：可靠性、维修性、安全性、测试性及保障性
3 “五性”的定义、联系及区别3.1 可靠性产品在规定的条件下和规定的时间内完成规定功能的能力。
可靠性的概率度量称为可靠度(GJB451-90)。
可靠性工程：为达到产品的可靠性要求而进行的一套设计、研制、生产和试验工作。
(GJB451-90) 显然，这个定义适用于各种装备、设备、系统直至零部件的各个产品层次。
可靠性是产品的一种能力，持续地完成规定功能的能力，因此，它强调“在规定时间内”；同时，产品能否可靠地完成规定功能与使用条件有关，所以，必须强调“在规定的条件下”。
为了使产品达到规定的可靠性要求，需要在产品研制、使用开展一系列技术和管理活动，这些工程活动就是可靠性工程。
即：可靠性工程是为了达到产品的可靠性要求而进行的一套设计、研制、生产和试验工作。
(GJB451-90)。
实际上，可靠性工程还应当包含产品使用、储存、维修过程中的各种保持和提高可靠性的活动。
3.1.1可靠性要求3.1.1.1 定性要求对产品的可靠性要求可以用定性方式来表达，满足这些要求使用中故障少、即使发生故障影响小即可靠。
例如，耐环境特别是耐热设计，防潮、防盐雾、防腐蚀设计，抗冲击、振动和噪声设计，抗辐射、电磁兼容性，冗余设计、降额设计等。
其中冗余设计可以在部件（单元）可靠性水平较低的情况下，使系统（设备）达到比较高的可靠性水平。
比如，采用并联系统、冷储备系统等。
除硬件外，还要考虑软件的可靠性。
3.1.1.2 定量要求可靠性定量要求就是产品的可靠性指标。
产品的可靠性水平用可靠性参数来表达，而可靠性参数的要求值就是可靠性指标。
常用的产品可靠性参数有故障率、平均故障间隔时间以及可靠度。
故障率是在规定的条件下和规定的时间内，产品的故障总数与时间（寿命单位总数）之比。
即平均使用或储存一个小时（发射一次或行驶100km）发生的故障次数。
平均故障间隔时间（MTBF）是在规定的条件下和规定的时间内，产品寿命单位（时间）总数与故障总次数之比。
即平均多少时间发生一次故障。
1可靠性、维修性设计报告(好)【范本模板】
XX研制可靠性、维修性设计报告编制: 审核：批准：工艺: 质量会签 : 标准化检查：XX有限公司2015年4月目录1 概述 (1)2维修性设计 (1)2。
1 设计目的 (1)2.2设计原则 (1)2.3 维修性设计的基本内容 (1)2。
3.1 简化设计 (1)2。
3。
3 互换性 (1)2。
3.5 防差错设计 (3)2。
3.6 检测性 (3)2.7 维修中人体工程设计 (3)3 维修性分析 (3)3.1 产品的维修项目组成 (3)3。
2 系统平均故障修复试件（MTTR）计算模型 (3)3.3 MTTR值计算 (4)4可靠性设计 (5)4。
1可靠性设计原则 (5)4。
2 可靠性设计的基本内容 (5)4。
2。
1简化设计 (5)4。
2。
2降额设计 (6)4。
2.3缓冲减振设计 (6)4.2。
4抗干扰措施 (6)4。
2.5热设计 (6)5 可靠性分析 (6)5。
1可靠性物理模型（MTBF） (6)5.2可靠性计算 (7)1 概述XX是集音视频无缝切换、实时字幕叠加、采集、存储、传输、显示于一体的综合性集成设备。
在平台上集成了视频编辑、图片编辑、文稿编辑软件,编辑后的视频、图片能通过平台播放出去.系统配置2—4部4G手机，内置专用软件，通过云平台与本处理平台连接，把手机视频、图片、草图、短消息、位置实时上传到处理平台上，处理平台可以实时将手机视频无缝切播出去，在手机上可以在地图上看到相互的轨迹与位置，平台的地图窗口也可以看到手机的位置与轨迹。
也可通过联网远程对本平台上的实时视频流或存储的视频资料进行选择读取播放、存储、编辑。
使用专门定制的带拉杆的高强度安全防护箱,外形尺寸56x45x26cm, 重量小于20kg，便于携带.2维修性设计2.1 设计目的维修性工程是XX研制系统工程的重要部分，为了提高XX的可维修性，XX在研制过程中必须进行有效的维修性设计，提出设计的目标，以便在随后的试制、试验等环节中严格贯彻设计要求,保证XX的维修性达到设计的要求。
可靠性和维修性设计
可靠性和维修性设计 This manuscript was revised on November 28, 2020第六章可靠性和维修性设计可靠性和维修性是产品的固有属性，它们由设计所决定。
“产品的可靠性是设计出来的，生产出来的，管理出来的。
”第一节可靠性设计一、可靠性设计的内容或程序1.可靠性设计：“赋予产品可靠性为目的进行的设计”或“用最少的费用设计出所要求的可靠性，并使其得以保持的一系列程序”2.可靠性设计的两种情况◇根据给定的可靠性目标值进行设计如对可靠性有特殊要求的新产品的设计开发，要求在设计阶段能定量地预测和评估产品的可靠性。
典型的设计程序如下图所示。
◇在原型基础上的改进设计保留设计部分：根据原型产品使用数据和经验反馈，针对薄弱环节应用可靠性设计方法加以改进提高，达到可靠性增长的目的。
功能扩充部分：应重点进行可靠性的分析和预测，以保证达到要求的可靠性指标。
二、可靠性设计方法1.概率设计方法应力-强度干涉模型2.FMEA和FMECA3.FTA三、可靠性设计准则1.简单化和标准化：减少零部件发生失效的概率。
◇减少零部件的规格和数量◇简化结构◇采用成熟或标准化的零部件或元器件2.零部件或元器件的选择和控制◇供应商的控制◇使用有良好使用纪录或试验数据的零部件或元器件◇零部件或元器件的进厂检验◇储存环境控制2.冗余设计：工作储备或非工作储备系统如重要系统的备用电源、汽车的备用轮胎及两个前灯等。
◇在较低层次而非较高层次上使用硬件冗余◇采用冗余技术时，应注意避免诸冗余硬件的共因失效如诸冗余硬件共用一个电源或同一通信通道。
◇采用的元器件可靠性不高时，应优先考虑应用冗余技术◇构成冗余所必需的差错比较检测器、切换装置或开关应是高可靠性的3.降额设计：使零部件或元器件的工作应力小于额定应力或提高零部件或元器件承载能力的安全裕度，以降低零部件或元器件的失效概率。
4.失效安全设计：当系统的一部分发生失效时，依靠系统的自身结构而确保系统安全的设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可靠性和维修性设计 Prepared on 22 November 2020
第六章可靠性和维修性设计
可靠性和维修性是产品的固有属性，它们由设计所决定。
“产品的可靠性是设计出来的，生产出来的，管理出来的。
”
第一节可靠性设计
一、可靠性设计的内容或程序
1.可靠性设计：“赋予产品可靠性为目的进行的设计”或
“用最少的费用设计出所要求的可靠性，
并使其得以保持的一系列程序”
2.可靠性设计的两种情况
◇根据给定的可靠性目标值进行设计
如对可靠性有特殊要求的新产品的设计开发，
要求在设计阶段能定量地预测和评估产品的可靠性。
典型的设计程序如下图所示。
◇在原型基础上的改进设计
保留设计部分：根据原型产品使用数据和经验反馈，
针对薄弱环节应用可靠性设计方法加以改进提高，
达到可靠性增长的目的。
功能扩充部分：应重点进行可靠性的分析和预测，
以保证达到要求的可靠性指标。
二、可靠性设计方法
1.概率设计方法
应力-强度干涉模型
和FMECA
三、可靠性设计准则
1.简单化和标准化：减少零部件发生失效的概率。
◇减少零部件的规格和数量
◇简化结构
◇采用成熟或标准化的零部件或元器件
2.零部件或元器件的选择和控制
◇供应商的控制
◇使用有良好使用纪录或试验数据的零部件或元器件
◇零部件或元器件的进厂检验
◇储存环境控制
2.冗余设计：工作储备或非工作储备系统
如重要系统的备用电源、汽车的备用轮胎及两个前灯等。
◇在较低层次而非较高层次上使用硬件冗余
◇采用冗余技术时，应注意避免诸冗余硬件的共因失效
如诸冗余硬件共用一个电源或同一通信通道。
◇采用的元器件可靠性不高时，应优先考虑应用冗余技术
◇构成冗余所必需的差错比较检测器、切换装置或开关应是高可靠性的3.降额设计：使零部件或元器件的工作应力小于额定应力或
提高零部件或元器件承载能力的安全裕度，
以降低零部件或元器件的失效概率。
4.失效安全设计：当系统的一部分发生失效时，
依靠系统的自身结构而确保系统安全的设计。
如压力表的防暴塞等。
5.人机工程设计：防止误操作、误装配的设计；
事故发生时的显示；
抗误用（防愚）设计。
6.特定产品的可靠性设计准则
◇印刷电路板的可靠性设计
◇电源的可靠性设计
◇静电防护设计
◇电磁兼容设计
◇热设计
◇振动、冲击防护设计
◇防潮、防盐雾和防霉菌的“三防”设计
◇机械安装设计
第二节维修性设计一、维修性设计的内容
如何以最少的人力、物力和时间，取得最好的维修效果，包括确定：维修时间的分布，
维修度、修复率、平均修复时间，
最佳维修方针、最佳维修周期，
以及最经纪的备件数等。
二、维修性设计准则
1.简化设计
◇设计时就考虑多种简化维修性的方案，从中选优
◇降低寿命周期内的维修频率及维修的复杂性
◇降低对维修人员的技术水平、熟练程度及人员数量的要求◇减少维修所需的测试仪器、设备和工具的品种、规格和数量◇尽可能地采用标准化的零部件或元器件，
标准化的工具、设备和仪器。
◇尽可能采用“单元化设计”：将若干零部件或功能件，
组合成一个可拆装的单元。
2.互换性设计
◇互换性的类型：尺寸的互换性；
功能的互换性。
◇互换性要求：来自不同厂家的同一种零部件或元器件；
在系统不同部位完成相同功能的零部件或元器件；
改进设计时沿用老设计部分涉及的零部件或元器件；
3.可达性设计
◇用目视检查和维修时，有目视空隙并设透明窗口或可快速开启的口盖◇结构设计时考虑检测和维修对空间的需要
◇设计时考虑不经拆卸即可进行故障检测及故障定位
◇紧固件数量尽可能少，拆卸尽可能方便
4.模块化设计
◇根据需要与可能，将系统分为若干个机械、电气、电子和机电模块◇模块应能单独进行检测和调整或装拆，而不会影响系统的其它部分◇模块的设计应使其组成部分没有多余的无关功能
◇模块应设计的小而轻，便于携带
◇模块的装拆能使用标准工具
5.人机设计
◇系统的测试点、组成部分的调整和组成部分之间的连接
应便于识别与维修操作
◇维修操作应有充分的空间
◇维修场合的温、湿度应控制在规定范围内，
维修操作部位应有规定照度，
环境噪声应控制在规定水平。
◇维修操作工作点的振动应予控制
强烈振动下工作一般不可靠。
◇人的体力限度及维修操作的方便
如单人搬动的机件重量Kg 16≤，双人搬动的机件重量Kg 32≤。
人工搬运的机件应有把握。
重量超过Kg 32>的机件搬动应使用起重装置。
6.防错误设计
Murphy 定律：如果存在搞错的可能性，就肯定将会有个人搞错。
防错设计的指导思想：尽可能设计得不可能搞错；
尽可能减少出差错的可能性。
◇“能装上就装对了”和“不对就装不上”
对外形相近而功能不同的零部件，
应从结构上就能保证不能互换安装。
◇对可能出现安装错位或误装的零部件
必须有定位装置、定位标记或防错标志
7.标志设计
◇执行统一的图案、色彩、文字、符号和数码标志规定
一个产品或系统内不能有一种有几个不同意义的标志。
◇标志在产品寿命周期内应长期保持清晰耐用
◇标志的位置应能无可阻挡地充分辨识
◇常见的标志有：产品标志（铭牌），
控制器的运动方向，
系统的润滑点等。
8.其它
◇对常发、多发的维修项目进行时间研究(Timestudy),
制定出标准维修程序及标准维修时间。
◇产品设计应考虑易于维护
易于清洗、擦拭，易于填加燃料和易于补充润滑剂。
本章小结。
