EPON光网建设介绍
EPON光纤网络设计概述
EPON光网络设计规范一、OLT/ONU光发射、接收模块的基本参数：EPON系统是采用双波长单纤双向的方式进行通讯，OLT至ONU使用1490nm波长，ONU至OLT使用1310nm波长。
根据相关标准，每个OLT最多能够支持32个ONU。
EPON的上、下行速率均为1 Gb/s（由于其物理层编码方式为8B/10B码，其线路码速率为1.25Gb/s），所以每个ONU平均可用带宽是32Mb/s。
在光网络设计中，OLT/ONU的技术参数是网络设计的基础数据。
一般情况下，各生产厂家的产品分为10KM和20KM两种，有不同的发射功率和接收范围，而且由于采用的光器件不同，各指标有有所变化：二、光分路器分路器是EPON系统中不可缺少的无源光纤分支器件。
它把由光纤输入的光信号按比例将功率分配到若干输出用户线光纤上，一般有1分2、1分4、1分8、1分16、1分32五种分支比。
对于1分2的分支比，功率会有平均分配（50:50）和非平均分配（5:95、40:60、25:75）多种类型。
而对于其他分支比，功率会平均分配到若干输出用户光纤去。
对于上行传输，分光器把用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端（OLT）。
分光器不需要外部能源，会增加光功率损耗，这主要是由于它们对入射光进行分光，分割了输入（下行）功率的缘故。
这种损耗称为分光器损耗或分束比，通常以dB 表示，并且主要由输出端口的数量决定。
运营商可按照组网不同采用不同规格的分光器。
下面是几种分路器的基本参数：三、光路的设计1、干线、支干线光缆设计OLT一般放置在分前端机房。
光缆的路由选择可以基本按照原有线电视网络设计的原则，光分路器的位置应在需要接入用户的中心位置，以便使用等分比的分路器。
由于EPON本身的技术特点，干线并不需要很多的光芯，干线的芯数与ONU 的数量是成若干倍的收敛。
如：同一路由上的A、B二个住宅区，每个区计划建设16个ONU，则，进每个小区的支干线光缆最少需要1芯，1分2分路器之前的光缆最少需要1芯。

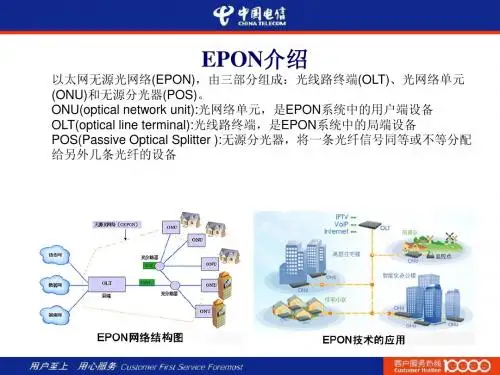

EPON网络介绍
EE2900电源为5V DC 2A；EE2902B电源为12V DC 1A。两者电源不能 混用 使用同一种ID配置软件
EPON光路衰耗常规范围 (实际应用)
在二级分光器处光路衰耗值一般为14DB--18DB（实际应用<20DB)
在光终端盒光路衰耗值一般为18DB--24DB (实际应用<28DB)
2：ONU下联口是否接对（EE2900 为LAN1口；EE2902B为GE口）
3：检查ONU ID是否正确（需后端配合）
4：检查用户设备MAC地址是否在网关上登记（需后端配合）
5: 单机配置上用户数据后，接入ONU下联口进行上网测试
EPON介绍
常规故障处理：
1：网络不通 光灯异常，用光功率器测试衰耗 光灯正常，与后端核实ONU ID和MAC地址后，单机配置 用户数据接入ONU下联口进行上网测试
故障举例：
EPON介绍
1：08年某月某科研所反映网络中断 到现场后检查ONU光灯正常，与后端核实ONU ID和MAC地址登记状态 时发现登记状态不能持续；后观测同步灯（EE2900）有闪烁情况；用光 功率器测试衰耗为29DB;在对光路进行修复后测试衰耗为22DB。单机接 入测试已通。（光衰耗过大导致中断） 2：09年某日数个用户网络中断 故障现象为用户正常使用1-2个小时后网络中断，重启ONU后能恢复使 用，此情况一直反复。因多个用户同时出现此故障，故ONU坏的可能排 除；单机测试情况下也出现该故障现象，联系后端检查未发现局端问题。 核实资料发现故障用户属于同一台OLT下同一PON口；后经厂家更换该 PON卡，故障恢复。（多个用户相同故障又在同一接入设备，可怀疑局 端故障）
割接后一般故障处理
1：和后端核实ONU ID，VLAN号，MAC地址，IP等是否正确 2：和后端核实数据是否和OUN匹配（EE2900和EE2902 数据不同） 3：用光功率仪测试光衰耗是否过大
EPON无源光网络架构电子政务网建设工程施工组织设计方案
2011年5月5日对整个网络进行调试及试运行。
2011年5月12日交用户方检测、验收。
二、施工总体部署
2.1 施工总体部署
本工程施工分为四大阶段。
第一阶段：线路复核
第二阶段：光缆敷设
第三阶段：光缆熔接
第四阶段：系统调试
2.2 施工前准备工作
在工程前期阶段，已对工程的需求情况、设计方案及要求、性质、内容、实地环境等做了充分考虑，并为进场施工做准备。
检测组成员一名到二名：负责工程的质量检查。
施工人员：50-60人，分为三个组，每组18人，每组在分为3小组每组6人。在各组长的带领指挥下负责本项目工程施工任务。
1.6.2工程部组织结构图：
1.7 工程施工时间及进度
实施时间为2011年10月15日前完工，总计划工期为：35天。(具体完工日期以实际情况与合同为准)
6.4.2光纤的率减33
6.4.3光纤的带宽33
七、光缆的运输要求34
7.1分屯运输的准备工作34
7.2分屯运输的方法和要求35
八、电子政务网络解决方案36
8.1EPON技术简介36
8.1.1采用EPON进行FTTx建设的优势36
8.1.2 EPON网络架构37
8.2项目组网方案38
8.2.1项目需求38
8.2.2组网方案38
8.2.3建设方案40
8.2.3.1 OLT设备安装40
8.2.3.2分光拓扑40
8.2.3.3小区楼内设备组网40
8.2.4综合网管方案41
8.2.4.1方案描述41
8.1.4.2方案特点43
8.3光通道损耗计算44
8.4带宽需求分析45
EPON实验环境搭建介绍
网络安全：EPON 技术面临网络安全 问题，可以通过加 强网络安全措施、 采用加密技术等方 式应对。
设备兼容性： EPON技术需要与 多种设备兼容，可 以通过制定行业标 准、提高设备兼容 性等方式解决。
02
03
网络稳定性和 可靠性较高
4
应用场景
家庭宽带 接入
企业网络 建设
校园网络 建设
智慧城市 网络建设
物联网网 络建设
移动网络 建设
技术发展趋势
更高速率：随着网络需求 的增长，EPON技术将向 更高速率发展。
更低成本：随着技术的发 展，EPON设备的成本将 逐渐降低，使其更广泛地 应用于各个领域。
络测试等
实验参数设置
实验类型：选择 实验设备：选择 实验环境：搭建
合适的实验类型， 合适的实验设备，实验所需的环境，
如性能测试、功 如服务器、网络 如网络环境、系
能测试等
设备等
统环境等
01
03
05
02
04
06
实验规模：确定 实验的规模，如 参与人数、实验 时长等
实验数据：准备 实验结果分析：
实验所需的数据，对实验结果进行
演讲人
目录
01. EPON技术简介 02. 实验环境搭建 03. 实验结果分析 04. EPON技术应用
1
EPON的定义
EPON（Ethernet Passive Optical Network）是一种 基于以太网的无源
光网络技术
它将以太网技术与 无源光网络技术相 结合，实现了高速、 低成本、高可靠性
OLT：局端设备，用于接 收和发送数据
05
路由器：用于连接ONU和 OLT，实现数据转发
EPON光路设计详解ppt课件
功率单位:
dB是功率增益的单位， 一个纯计数单位：dB = 10logX。表示一个相对值。当计算A 的功率相比于B大或小多少个dB时，可按公式10 lg A/B计算。例如：A功率比B功率大 一倍，那么10 lg A/B = 10 lg 2 = 3dB。也就是说，A的功率比B的功率大3dB；如果 A的功率为46dBm，B的功率为40dBm，则可以说，A比B大6dB；如果A天线为12dBd，B天 线为14dBd，可以说A比B小2dB。
分光器规格3:
上述分光器应用环境要求 使用环境：-30~65℃，RH 5-95%
如果产品用在室外（例如下水道/室外机箱），需要防霉、避免阳光直晒、 太潮湿、或与其他热源靠得太近，有些地区还需要防盐雾等。 最好光纤加上其他的防护措施，防止鼠咬。
分光器所处位置不易被其他物体碰撞，不易被人够着，以免被人为破坏； 尾纤支持抗拉伸能力： <= 5 牛顿 防水设计： 必须放置在防水、防尘密封型容器中。 防电设计： 抗雷击和电网高压 使用寿命： >= 10年
1:4
均分 7.8
小于 110mm×80mm×10mm
SC/PC
光分路器-单模-1×8－均 1310+/-40 分-SC/PC（拉锥工艺） 1520+/-40
1:8
均分 11.0
小于 135mm×96mm×18mm
SC/PC
光分路器-单模-1×16－ 1310+/-40 均分-SC/PC（拉锥工艺） 1520+/-40
总线形EPON组网，多分光器级连组网，长距离组网请使用20KM规格 的OLT单板。
无源光网络技术EPON
一、无源光网络的概念无源光网络（PON），是指在OLT(光线路终端)和ONU(光网络单元)之间的光分配网络(ODN)没有任何有源电子设备.PON（无源光网络）技术是一种点对多点的光纤传输和接入技术，下行采用广播方式、上行采用时分多址方式，可以灵活地组成树型、星型、总线型等拓朴结构，在光分支点不需要节点设备，只需要安装一个简单的光分支器即可，因此具有节省光缆资源、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低等优点。
PON包括A TM-PON（APON，即基于A TM的无源光网络）和Ethernet-PON（EPON，即基于以太网的无源光网络）两种。
二、无源光网络的优势无源光网络（PON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是移动维护部门长期期待的技术。
无源光网络的优势具体体现在以下几方面：（1）无源光网络设备简单，安装维护费用低，投资相对也较小。
（2）无源光设备组网灵活，拓扑结构可支持树型、星型、总线型、混合型、冗余型等网络拓扑结构。
（3）安装方便，它有室内型和室外型。
其室外型可直接挂在墙上，或放置于"H"杆上，无须租用或建造机房。
而有源系统需进行光电、电光转换，设备制造费用高，要使用专门的场地和机房，远端供电问题不好解决，日常维护工作量大。
（4）无源光网络适用于点对多点通信，仅利用无源分光器实现光功率的分配。
（5）无源光网络是纯介质网络，彻底避免了电磁干扰和雷电影响，极适合在自然条件恶劣的地区使用。
（6）从技术发展角度看，无源光网络扩容比较简单，不涉及设备改造，只需设备软件升级，硬件设备一次购买，长期使用，为光纤入户奠定了基础，使用户投资得到保证。
三、基于A TM的无源光网络1．APON技术简介近年来，在接入网上使用A TM技术以提供视频广播、远程教育以及数据通信等多种业务的趋势越来越明显。
PON技术详细介绍
EPONEPON（以太无源光网络）是一种新型的光纤接入网技术，它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。
它在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。
因此，它综合了PON技术和以太网技术的优点：低成本；高带宽；扩展性强，灵活快速的服务重组；与现有以太网的兼容性；方便的管理等等。
1.简介EPON波分复用技术EPON(Ethernet Passive Optical Network以太网无源光网络)IEEE802.3定义了以太网的两种基本操作模式。
第一种模式采用载波侦听多址接入/冲突检测（CSMA/CD）协议而应用在共享媒质上；第二种模式为各个站点采用全双工的点到点的链路通过交换机连接到一起。
相应的，以太网MAC可以工作于这两种模式之一：CSMA/CD模式或全双工模式。
EPON媒质的性质是共享媒质和点到点网络的结合。
在下行方向，拥有共享媒质的连接性，而在上行方向其行为特性就如同点到点网络。
下行方向：olt发出的以太网数据报经过一个1:n的无源光分路器或几级分路器传送到每一个ONU。
N的典型取值在4～64之间（由可用的光功率预算所限制）。
这种行为特征与共享媒质网络相同。
在下行方向，因为以太网具有广播特性，与EPON结构和匹配：OLT广播数据包，目的ONU有选择的提取。
上行方向：由于无源光合路器的方向特性，任何一个ONU发出的数据包只能到达OLT，而不能到达其他的ONU。
EPON在上行方向上的行为特点与点到点网络相同。
但是，不同于一个真正的点到点网络，在EPON种，所有的ONU 都属于同一个冲突域――来自不同的ONU的数据包如果同事传输依然可能会冲突。
因此在上行方向，EPON需要采用某种仲裁机制来避免数据冲突。
2.技术基础无源光网络（PON）的概念由来已久，它具有节省光纤资源、对网络协议透明的的特点，在光接入网中扮演着越来越重要的角色。
同时，以太网（Ethernet）技术经过二十年的发展，以其简便实用，价格低廉的特性，几乎已经完全统治了局域网，并在事实上被证明是承载IP数据包的最佳载体。
EPON技术浅析及应用
EPON技术浅析及应用随着电信市场竞争的日益激烈，现有的以铜缆为传输介质、基于非对称数字用户线(adsl)技术为基础的宽带接入建设模式将不能适应未来开展高清视频、安全监控等高速率带宽业务的需求。
“光进铜退”作为实施网络转型和固网宽带化的有效措施，在提高接入带宽，提升网络对业务的支撑能力，增强运营商的核心竞争能力方面将发挥重要作用。
作为接入网新技术，基于以太网技术的无源光网络(epon)有效缓解了当前铜缆被盗严重、价格上涨较快、建设成本不断增加的状况。
2epon技术介绍2.1epon详述ieee．3ah工作小组从年11月开始进行基于以太网的无源光网络（epon）的标准化工作。
epon（以太无源光网络）就是一种新型的光纤接入网技术，它使用点至多点结构、无源光纤传输，在以太网之上提供更多多种业务。
它在物理层使用了pon技术，在链路层采用以太网协议，利用pon的流形结构同时实现了以太网的互连。
因此，它综合了pon技术和以太网技术的优点：低成本；高带宽；扩展性弱，有效率快速的服务重组；与现有以太网的兼容性；便利的管理等等。
2.2epon结构原理一个典型的ethernetoverpon系统由olt、onu、pos（odn）共同组成。
其系统结构例如图2-1右图。
图2-1epon系统结构图olt（opticallineterminal）放到中心机房，onu（opticalnetworkunit）放到网络接口单元附近或与其合为一体。
pos（passiveopticalsplitter）就是无源光纤分支器，就是一个相连接olt和onu的无源设备，它的功能就是递送上行数据并分散下行数据。
olt既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口。
根据以太网向城域和广域发展的趋势，olt上将提供多个gbit／s和10gbit ／s的以太接口，支持wdm传输。
olt除了提供网络集中和接入的功能外，还可以针对用户的qos的不同要求进行带宽分配，网络安全和管理配置。
EPON的核心技术介绍
EPON的核心技术介绍EPON为以太无源光网络,PON为其缩写,该技术属于新型的光纤接入网技术,属于点到多点应用的光接入技术,主要使用无源光纤及多点结构传输,可以满足以太网的多种业务需求。
无源光网络主要由光线路终端(OLT)、光网络单位(ONU)及光分配网络(ODN)组成,可以将其本质特点看作ONU所有均由无源器件组成,信号可通过分光器将光纤传输给用户。
1、EPON的技术特点与传统以太网相比,主要具有几方面特点:（1）OLT与ONU使用光分路器、光纤等连接,不需要有源设备维护人员、机房及配置电源,节省了较多的建设成本,实际应用效果较显著;（2）上下均使用单纤波分复用技术操作,只需光纤和OLT就可得到理想的传输距离。
在ONU侧,可应用光分路器将其传输给各个用户,减轻了光纤耗费成本。
（3）EPON具有传输IP数据、TDM及视频广播的能力,其中IP 与TDM主要应用IEEE 802.3采用以太网方式操作,并设置有网管辅助系统,提高了传输质量。
（4）上下行均为千兆速率,上行应用时分复用共享带宽,下行使用用户加密方式共享带宽,高带宽有效满足了接入网客户需求,而且可结合用户需求合理的分配带宽。
（5）点对多点结构一般采用增加ONU 数量及设置用户侧光纤方式实现系统升级,保证了运营商的投资安全。
2、EPON核心技术（1）动态带宽分配的DBA动态带宽分配算法表示实时改变EPON各OUN的带宽机制。
如果EPON带宽为静态分配,此时就不能进行数据通信业务变速,如果采用峰值速度静态分配带宽,容易在短期内用尽带宽,而且降低了带宽利W率。
从另一方面分析,动态带宽分配的实现提高了了系统带宽利用率。
一般可利用DBA实现ONU业务要求,在ONU之间开展动态调节带宽可有效提升PON的上行带宽效率。
随着效率的提升,可以给PON 上增加跟多W用户,用户可W到的带宽峰值完全超过传统固定分配带宽。
动态控制经常进行集中控制,该种方式可让发送所有ONU 上行信息,而且都必须给LOT提出带宽申请,然后OLT结合ONU等相关要求满足带宽W授权,分配准则的主要思想是,任意一个ONU都可分割实习信元到达的时间分布,并能进行带宽请求操作,OLT可根据ONU 要求合理、公正的分配带宽,并能处理好细细乱码、超载及信元丢失等情况。
EPON简介(中国电信)
EPON ONU终端-F820
上联接口：1个EPON上联口（SC/PC）
线路端: 1.25Gb/s对称（上下行）
链路距离：0-20km (MAX)
用户接口：插板式结构灵活调整端口。
➢ 10/100 BASE-T接口，最大可提供24路；
➢ E1/T1接口，最大可提供16路；
➢ VOIP语音接口，最大可提供32路。
• 业务特性 • 支持802.1Q，全范围VLAN • 支持VLAN操作和QoS • 支持802.1p，每个以太端口至少4个优先级队列 • 支持IGMP Snooping，可同时支持16个组播节目 • 支持802.1D，至少128个MAC地址 • L2/L3业务流分类
• 工作环境 • 室内型SFU，桌面或壁挂安装 • 工作温度：0 to 45°C • 湿度：5 to 95 %（无凝结）
的碰撞
中国电信温州分公司网运部
▪ PON原理简介 ▪ PON设备简介 ▪ PON业务简介 ▪ PON故障处理简介
中国电信温州分公司网运部
EPON OLT、ONU介绍
目前温州OLT型号包括中兴C200，C220； 华为MA5680T
温州常用型号的ONU包括中兴F401、F400、 F420、F820、F821、9806H等；华为 HG810、HG813、HG850、5620、5610、 5616等
物理性能
➢ 尺寸：19英寸，1U高，44.1mm（高）×482.6 mm（宽）×250 mm （深）
➢ 重量：<15KG
➢ 功耗：<70W（满配置）
➢ 工作电压：－48V DC、90～250V AC 可配置
➢ 工作温度
：-5℃～45℃
➢ 工作湿度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光用户 接入点
用户端接点 （选配）
ONU
CO
馈线光缆段
配线光缆段
入户光缆段
（b）FTTx系统光缆段落（OLT设在接入点）
交接点 （主干光节点） 分配点 （小区/路边/大楼等）
中心局
CO
FP
DP
接入网小区
接入主干光缆环
接入配线光缆环/链
引入层光缆/电缆
（c）对应接入光缆网段落
中国电信苏州分公司
14
网络规划 FTTH模式下OLT和接入光缆网建设原则
分光器下沉方式1
别墅FTTH光缆接入 方式
19
分光器下沉方式2
中国电信苏州分公司
19
建设方案 FTTO建设模式1/2
政企用户FTTO接入ODN方案
新建商务楼宇： 商务楼宇作为政企用户的集中区域，为提高保障，楼宇机房（作为光节点） 有条件的按双路由光缆接入（主干光缆或光交配纤光缆），接入光缆容量按 楼宇规模采用12-48芯 对于分割好办公间的楼宇，采用FTTO接入，小规模楼宇分光器集中安装在 楼宇机房内，从机房至各楼层或间隔楼层布放光缆（按相应楼层覆盖用户 数），并通过楼层光缆分纤箱接续2-4芯皮线光缆至每个办公间；大规模楼 宇（楼层用户数量多）可将分光器设置在楼层竖井；从楼宇机房布放6-12芯 光缆至每个楼层，用作楼层分光器的E光路上联（适当预留租期、C网室分 用纤），从楼层分光器布放2-4芯皮线光缆至每个办公间；办公间内具备网 络箱或86盒条件的完成光缆成端 ，减少ONU装维的工作量； 对于未分割空间的楼层，由于用户接入位置及业务量的不确定，采取分光器 在机房内集中放置，从机房至各楼层或间隔楼层布放6-24芯光缆，水平接入 用户皮线光缆按需在装机时布放到用户安装地点并成端。
中国电信苏州分公司
8
表 3 光分路器插入损耗典型值
类型 规格 插入损耗(dB)
FBT FBT
PLC PLC PLC
1x2 1x4
1x8 1x16 1x32
≤3.6 ≤7.3
≤10.7 ≤14.0 ≤17.4
4) 活动连接头损耗：每个活接头连接损耗为0.5dB。 5) 光缆线路富余度： ������ 传输距离<=5km 取2dB ������ 传输距离<=10km, 取2~3dB ������ 传输距离>10km， 取3dB
宽带提速接入点（机柜）ODN方案
宽带提速点光缆采取就近光交接入，小机柜布放4芯、大机柜布放6芯，按 128线宽带下沉一个1:8分光器配置；同时机柜作为老小区的光节点，可从机 柜分光器按需接入光缆满足高带宽用户的FTTH需求。
中国电信苏州分公司
11
材料提纲
1 2
EPON传输原理 EPON网络组网结构
3
相关无源设备建设介绍
中国电信苏州分公司
12
ODN网络结构
ODN网络以树型结构为主，包括馈线段、配线段和入户段3个 段落，段落之间的光分支点分别为光分配点、光用户接入点
馈线段从OLT局端延伸到各分配点 配线段从分配点延伸到各接入点 入户段则从接入点处延伸到每一个光纤用户，端接在用户室内， 或直接将入户光缆连接到ONU上
中国电信苏州分公司
20
建设方案 FTTO建设模式2/2
政企用户FTTO（B）接入ODN方案
新建聚类市场： 聚类市场机房光缆具备双路由接入条件的按双路由12-24接入，由于聚类市 场等小型商业门面用户光纤用户较少，因此采取分光器在机房集中放置，按 楼层或间隔2-3个楼层布放6-12芯光缆，满足光纤宽带需求 沿街小型门面、标准厂房、单体大客户，政企单位： 该类用户FTTO光纤需求，光缆采取就近光交接入，布放4-12芯光缆至用户 指定位置或机房成端，使用光交内分光器，光交分光器以2:16或2:32安装； 如用户端宽带需求超过50个，分光器下沉至用户端，以节省光交空间资源
18
高层、小高层FTTH光缆接入方 式
单元光纤 分配箱
层绞式普通光 缆
多 FTTH小区资源模 型 少
OLT 分光器 ODF 住户 中
根据业务增长 再增加
国电信苏州分公司
18
建设方案 FTTH建设模式3/3
别墅小区FTTH接入ODN方案
新建别墅： 分光器布置于小区机房或室外光交，ODN一次建成（采用层绞式普通4芯光 缆一次布放入户并完成光缆在用户端信息箱内成端），ONU按发展业务放 装； 分光器分光比根据上联PON口距离传输衰耗选择1:2或1：64，考虑到别墅 小区用户数量较少，避免后续分光器预警增补等，别墅小区分光器可按用户 数100%满配。
Passive Optical Splitter
ONU
光线路终端
无源分光器
ONU
PSTN
OBD
Internet
OLT
1490nm 1310nm
无源分光器
ONU
CATV
Optical Network Unit
光网络单元
PON是一种点到多点（P2MP）结构的无源光网络； PON由光线路终端OLT（Optical Line Terminal）、光网络单元 ONU（ Optical Network Unit） 和无源分光器OBD组成；
OLT部署至端局和镇级模块、接入主干光缆上较大的模块机房、大型驻地网机房， 要求OLT节点覆盖用户数不小于1万，机房条件良好，能建设多台OLT和足够的ODF 配纤区 OLT节点作为光缆汇聚点，采用“环型/树型+公共纤”或“树型”方式进行光缆建设， 主干层应选择144 芯光缆为主
*环型结构具有主纤1+1备纤保护，适用于密 集城区重点用户集中区域；投资成本较高
苏州电信EPON网络建设介绍
网络建设部 2010 年6月30日
中国电信苏州分公司
1
材料提纲
1 2
EPON传输原理 EPON网络组网结构
3
相关无源设备建设介绍
中国电信苏州分公司
2
EPON传输原理
什么是PON?
Passive Optical Network 无源光网络
Optical Line Terminal
中国电信苏州分公司
13
ODN网络结构示意
OLT 节点 光分配点 （主干光节点） 光分配点 （小区/路边等） 光分配点 （大楼） 光用户 接入点 用户端接点 （选配） ONU
馈线光缆段
配线光缆段
入户光缆段
（a）FTTx系统光缆段落（OLT设在局端）
中心局
OLT 节点
光分配点 （小区/路边等）
光分配点 （大楼）
中国电信苏州分公司
9
6) 综合考虑上述因素，得出OLT-ONU之间可传输距离如表5、图4所示 表5 EPON 的传输距离
最大光 分 路比
活接头个数 3 4 5 6 7 8 9 10 11
1:32
8.00
7.25
6.50
5.75
5.00
3.75
2.50
1.25
/
1:16
16.25
15.00
13.75
17
多层FTTH光缆接入方 式
户内FTTH 专用信息 箱，ONU 按需安装
单元网络箱作为 配纤箱使用
单芯 皮线 光缆 入户
初期分光器按 用户数的30%
室外光缆采用普 通层绞式光缆
中国电信苏州分公司
17
建设方案 FTTH建设模式2/3
多层、小高层FTTH接入ODN方案
普通光缆与单芯皮线光缆在光纤分配 箱采用热熔一一对应接续 单芯皮线光缆接入每户FTTH箱内底 板熔纤盘内盘留0.5-1米采用热熔管与 0.5米尾纤成端，尾纤盘存在熔纤盘 （黏贴光终端盒标签） A类ONU按需安装时装机人员上门直 接取出盘存尾纤跳接至ONU，并安装 开通ONU 小区机房或光交内分光器E光路（上 联PON口）工程中完成PON口的连接； 分光器F光路按照“FTTH/O标准地址 覆盖表”导入BSS实现自动配纤 分光器和PON口资源使用率达到70% 时，发起资源预警扩容
*树型结构无共用纤保护，适用于郊区和 农村区域的一般用户需求；投资成本节 约 用户稀疏的光缆汇聚点以无源分光器收敛用纤后上联至远端OLT，如乡镇小规模工 业区、农村区域等
15
中国电信苏州分公司
15
网络规划 FTTH模式下OLT和接入光缆网建设原则
城区范围内光交间距应控制在500~600米左右，将用户接入配纤光缆缩短到300米以 内；开发区、镇区等光交间距应控制在800~1000米左右，将用户接入配纤光缆缩短 到500米以内；农村区域虽然实现了光缆的全覆盖，但原有光缆资源容量小、节点少， 因此以现有节点增加主纤光缆的增补及光交的新设，达到农村用户可就近按需接入 光缆 新建OLT设备启用QINQ配置，并按规划带宽直连IP城域网第一、第二平面业务控制 层设备；如单台OLT所覆盖用户不超过3500户，可不启用QINQ配置，通过汇聚交 换机连接IP城域网第一、第二平面业务控制层设备；中兴C220不直连BAS，后续型 号C300等测试结果再定。华为8口EPON板的OLT直连BAS，目前需要新建扩容的 OLT点，华为采用4PON板的也可直连BAS。 分光器以一级分光为主，根据目前OLT设备PX20+ PON口的发光功率测算，光 缆距离6.5公里以内可采用64分光比，光缆距离6.5公里以上的选择32及以下分光 比； 考虑进行GPON、10G EPON试点，提高分光比；考虑进行汇聚型OLT试点，提 高单台OLT容量
中国电信苏州分公司
6
OBD功能框架
分光器是将光信号分配到几根光纤中的器件 ；
1：2分光器元件
out
in
中国电信苏州分公司
7
PON 传输距离 1. 按照最坏值法进行传输指标核算 EPON OLT-ONU之间的传输距离应满足以下公式： 光纤衰耗系数×传输距离 + 光分路器插损 + 活动连接头损耗 +ODN 光通道 衰耗+ 光缆线路富余度≤ EPON R/S-S/R 点允许的最大衰耗 1) EPON R/S-S/R点衰耗范围： ������ OLT PON 口发送光功率2dBm~7dBm，接收光灵敏度为-27dBm。 ������ ONU 发射光功率-1dBm~4dBm，接收光灵敏度为-24dBm。 考虑1dB的光通道代价，EPON系统R/S-S/R间允许最大衰耗为： ������ 上行（ONU-OLT，1310nm）：25dB ������ 下行（OLT-ONU，1490nm）：25dB 2) 光纤衰耗系数（含固定熔接损耗）： ������ 上行（ONU-OLT，1310nm）：0.4 dB/km ������ 下行（OLT-ONU，1490nm）：0.3 dB/km 3) 光分路器插入损耗典型值（均匀分光，不含连接器损耗）如表3所示：
