213特种铸造及铸造新技术解析
特种铸造之熔模铸造.
Foundry cup, Early fifth century BC
Late Cycladic (17th cent. BCE) gold ibex sculpture about 10cm long with lost wax cast feet and head
模料性能的优劣是由其配方决定的，因此各生产厂非 常重视模料配方的研究。
1.1.2 模料的配制和回收
1） 模料的配制 配制模料的目的是将组成模料的各种原材料混合成 均匀的一体，并使模料的状态符合压制熔模的要求。 配制时主要用加热的 方法使各种原材料熔化混 合成一体，而后在冷却情 况下，将模料剧烈搅拌， 使模料成为糊膏状态供压 制熔模用。有时也有将模 料熔化为液体直接浇注熔 模的情况。
19世纪末期，牙科用熔模铸造工艺，结合离心浇注技术生产牙科 铸件。20世纪初为生产出更粗密的牙科件，人们开始研究影响蜡模和 型壳尺寸稳定性的因素，以及一些金属和合金的凝固收缩性能，20世 纪30年代初调整了熔模使用的材料。从1900年到1940年这方面的专利 就多达400件以上。珠宝首饰行业也广泛采用熔模铸造技术。
2）模料的回收。 使用树脂基模料时，由于对熔模的质量要求高，大 多用新材料配制模料压制铸件的熔模。而脱模后回收 的模料，在重熔过滤后用来制作浇冒口系统的熔模。 使用蜡基模料时，脱模后所得的模料可以回收，再 用来制造新的熔模。可是在循环使用时，模料的性能 会变坏，脆性增大，灰分增多，流动性下降，收缩率 增加，颜色由白变褐，这些主要与模料中硬脂酸的变 质有关。因此，为了尽可能地恢复旧模料的原有性能， 就要从旧模料中除去皂盐，常用的方法有盐酸（硫酸） 处理法，活性白土处理法和电解回收法。
《特种铸造》第4章-反重力铸造(4-5学时)-王猛
2)、避免金属液直接接触空气，氧化卷气现象可得到抑制，有 利于保证铸件冶金质量，可用于易氧化金属如钛合金，铸钢件 等的铸造。 3)、金属液/型壁气隙小，热量传输顺畅，凝固较快，晶粒细小， 真空吸铸生产的铝合金铸件强度、硬度较重力铸造提高5%～10%，
延伸率提高30%。
4-7
“十三五”规划教材
特种铸造
5）充型及补缩压差一般在20～60kPa范围内，金属液上升的速
度以不超过0.3米/秒为宜。
4-4
“十三五”规划教材
特种铸造
第4章 反重力铸造
反重力铸造的充型、补缩与传统的重力铸造有显著差异，同时 也与高压充型的压力铸造有明显差别，因而具备如下优点： 金属液充型流动平稳——有序流动，液面上升速度易于控制； 铸件成形性能好——充型压头高于显著提升充填能力； 铸件致密度高——有序充型可获得良好温度场分布，补缩易于实现； 合金纯净度高——升液管直接从金属液中层吸取金属，避免卷渣； 铸件含气量低——铸件可热处理实现性能强化； 材料利用率高——有效减少浇冒系统对金属原料的消耗； 工艺可控性及稳定性好——自动控制来确保铸造工艺方案严格执行。
图4-7 调压铸造装置结构示意图
（教材图4-7）
1-压力罐，2-正压控制系统，3-上
压室，4-铸型，5-负压控制系统，
6-真空罐，7-金属液，8-保温炉，
9-下压室
4-16
“十三五”规划教材
特种铸造
第4章 反重力铸造
4.2 反重力铸造工艺参数
一、 压力调控
二、 浇注温度及铸型温度
4-17
“十三五”规划教材
P1 gH1 1 H1 / v1
充型阶段：
P2 gH2 2 (H2 H1) / v2
铸造工艺(附图)
铸造工艺流程图铸造（founding）铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。
铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。
铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。
②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。
铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。
铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。
铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。
金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。
为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。
有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。
熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。
不同的铸造方法有不同的铸型准备内容。

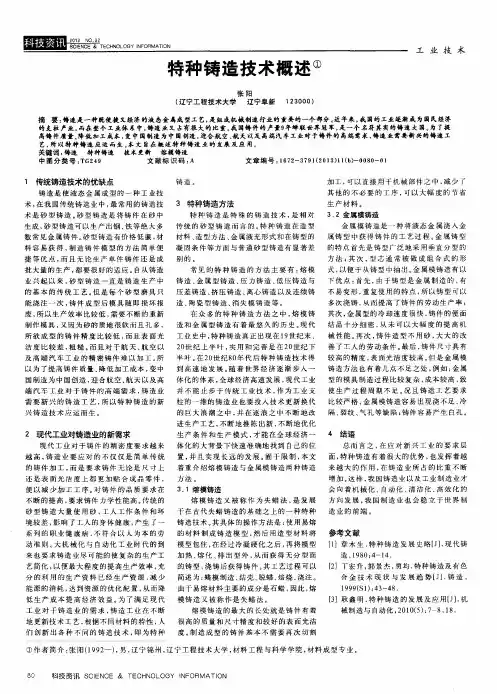

特种铸造技术概述
金 属 型 的冷 却 速 度 很快 ， 铸 件 的 便 面 在众 多的特种铸 造方法 之中 ， 熔 模 铸 其次 ， 械性能 。 再次 ， 铸件造 型不用砂 ， 大 大 的 改 善 了 工 人的 劳动 条 件 。 最后 ， 铸 件 尺 寸具 有
１ 传统铸造 技术 的优 缺点
铸 造 是 使 液 态 金 属 成 型的 一 种 工 业 技 术， 在 我 国传 统 铸 造 业 中 ， 最 常 用 的铸 造 技 术 是 砂 型铸 造 。 砂型铸造是将铸件 在砂 中
生成 ， 砂 型 铸 造 可 以生 产 出 钢 、 铁等 绝 大 多
铸造 。
制作 模 具 ， 又 因 为砂 的 质 地 很软 而 且 孔 多 ，
别的 。
方法 ； 其次， 型 芯 通 常 被 做 成 组 合 式 的 形
常见的特 种铸造 的方法主要 有 ： 熔 模 式 ， 以 便 于从 铸 型 中抽 出 。 金 属 模 铸 造 有 以 铸造 、 金属型铸造、 压 力铸 造 、 低 压 铸 造 与 下 优 点 ： 首先 ， 由于 铸 型 是 金 属 制 造 的 ， 有
造 型方 法 、 金 属 液充 形 式 和 在铸 型 的 属 铸 型 中 获 得 铸 件 的 工 艺 过 程 。 金 属 铸 型 数 常 见 金 属铸 件 。 砂 型铸 造 有 价 格 低廉 ， 材 材 料 、
料 容 易获 得 ， 制 造 铸 件 模 型 的 方 法 简 单 便 凝 固条 件 等 方 面 与普 通 砂 型 铸 造 有 显著 差 的特 点 首 先 是 铸 型广 泛 地 采 用 垂直 分型 的 捷等优 点 ， 而 且 无 论 生 产 单 件 铸 件 还 是 成 批 大 量 的 生产 ， 都 要 很 好 的适 应 。 自从铸 造 业兴起 以来 ， 砂 型铸 造 一 直 是 铸 造 生 产 中 的基 本 的 传 统 工艺 。 但是每个砂型磨具 只 废， 所 以 生 产 效率 比较 低 ， 需 要 不 断 的 重新
特种成型-熔模铸造工艺技术详解
二是与醇发生脂化反应，生成脂肪酸脂和
水。
（3）酯蜡 ➢ 是高级脂肪酸和高级饱和一元醇进行脂化反应生
成酯的混合物，其分子式为RCOOR′。
➢ 主要包括川蜡C25H51COOC26H53和蜂蜡 C15H31COOC30H61 。
3、工艺性能 ➢可焊性：具有良好的焊接性能和焊接强度。 ➢流动性：获得形状准确和表面光洁的熔模。 ➢图挂性：模料应能很好的为耐火材料所润湿。 ➢灰分：要尽可能少，应低于0.05％。 4、其他性能
还要求模料的密度小，回收方便，复用 性好，无公害及来源丰富，价格低廉等。
二、模料的种类、组成和性能
1、蜡基模料（低温模料）
金属材料工程教研室
第二节 制壳原材料
对制壳用耐火材料提出相应的性能要求： （1）耐火材料的耐火度及最低共熔点
必须具有高于金属浇注温度的耐火度，耐火度 和熔点这两个概念的区别。 （2）耐火材料的热膨胀性
各种耐火材料的热膨胀性能主要取决于其化学 矿物组成和所处的温度。 （3）耐火材料的化学稳定性
耐火材料对于粘结剂和熔融金属应具有良好的 化学稳定性。
金属材料工程教研室
金属材料工程教研室
金属材料工程教研室
金属材料工程教研室
工艺流程： 熔模铸造的工艺过程包括：蜡模制造、
结壳、
熔模铸造的特点：
➢铸件的精度和表面质量较高（精度可达 CT4~7，Ra1.6~12.5）。
➢合金种类不受限制，钢铁及有色金属均可适 用。
➢ 石蜡的强度低，塑性好，硬度差（针入度为150）。
2）地蜡 ➢ n=35～53，主要由异构烷烃组成，是微晶型蜡。 ➢ 熔点比石蜡高，热稳定性好，能与石蜡互溶。 ➢ 有提纯地蜡和合成地蜡两种，地蜡价高。 （2）脂肪酸蜡 分子式CnH2n+1COOH，为晶体。 ➢ 酸性：固态时酸性不明显，熔融时随温度升高，
铸造新技术的发展趋势
铸造新技术的发展趋势 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998我国铸造新技术的发展面对全球，信息、技术飞速发展，机械制造业尤其是装备制造业的现代化水平高速提升，中国(这里只讲大陆的情况，不包括台湾和港澳地区)铸造业当清醒认识自己的历史重任和与发达国家的现实差距，大胆利用现代科学技术及管理的最新成果，认清“只有实现高新技术化才能跟上时代步伐”的道理，把握现代铸造技术的发展趋势，采用先进适用技术，实施可持续发展战略，立足现实又高瞻远瞩，以振兴和发展中国铸造业的累累硕果来奠定中国现代工业文明进程的坚实基础。
我国加入WTO和世界进入21世纪以来，人们从不同角度探讨铸造技术的发展并且发表了许多着述，为了给人们提供一个关于我国铸造技术发展现状和发展趋势的整体概念，引发同仁们更深入地思考，笔者就自己的认识以及参考了一些公开发表的文献，同时又吸纳了一些专家学者的意见，形成此文，以供同行参考。
1 发达国家铸造技术发展现状发达国家总体上铸造技术先进、产品质量好、生产效率高、环境污染少、原辅材料已形成商品化系列化供应，如在欧洲已建立跨国服务系统。
生产普遍实现机械化、自动化、智能化(计算机控制、机器人操作)。
铸铁熔炼使用大型、高效、除尘、微机测控、外热送风无炉衬水冷连续作业冲天炉，普遍使用铸造焦，冲天炉或电炉与冲天炉双联熔炼，采用氮气连续脱硫或摇包脱硫使铁液中硫含量达%，以下：熔炼合金钢精炼多用AOD、VOD等设备，使钢液中H、O、N 达到几个或几十个10～6的水平。
在重要铸件生产中，对材质要求高，如球墨铸铁要求P小于%、S小于%，铸钢要求P、S均小于%，采用热分析技术及时准确控制C、S含量，用直读光谱仪2～3 min分析出十几个元素含量且精度高，C、S分析与调控可使超低碳不锈钢的C、S含量得以准确控制，采用先进的无损检测技术有效控制铸件质量。
普遍采用液态金属过滤技术，过滤器可适应高温诸如钴基、镍基合金及不锈钢液的过滤。
电子课件——机械制造工艺基础(第七版) 1第一章 铸造
1 §1—1 概述 2 §1—2 砂型铸造 3 §1—3 特种铸造及铸造新技术
第一章 铸造
§1—1 铸造基础
一、 铸造及其分类
将熔融金属浇注、压射或吸入铸型型 腔中，凝固后获得具有一定形状、尺寸 和性能的毛坯或零件
砂型铸造
铸 造
特种铸造
熔模铸造 金属型铸造 压力铸造 离心铸造
§第1一—章1 铸铸造造基础
整模两箱造型
§第1—一2章 砂型铸铸造造
模样分成两 部分，分别 制造上型和 下型，型腔 则位于上型 和下型之间
分模两箱造型
§第1—一2章 砂型铸铸造造
2）脱箱造型 在可脱砂箱内造型，合型后浇注前脱去砂箱
§第1—一2章 砂型铸铸造造
3）挖沙造型 下型分型面挖成不平分型面（曲面、非平面）
§第1—一2章 砂型铸铸造造
气动微振压实造型机紧砂
§第1—一2章 砂型铸铸造造
3．造芯
制造型芯的过程称为造芯
手工造芯 机器造芯
芯盒造芯
§第1—一2章 砂型铸铸造造
4．合型
又称合箱，是将铸型的各个组元 组合成一个完整铸型的操作过程
5．熔炼
熔炼是使金属由固态转变为熔融状态的过程
§第1—一2章 砂型铸铸造造
6．浇注
（1）浇注工具
4．铸造圆角
相邻两表面的过渡圆角
§第1—一2章 砂型铸铸造造
5．芯头
在模样上：芯头是模样的凸出部分 在型芯上：芯头是型芯的外伸部分
§第1—一2章 砂型铸铸造造
6．浇注系统
（1）外浇口 （2）直浇道 （3）横浇道 （4）内浇道
7．冒口
§第1—一2章 砂型铸铸造造
三、砂型铸造的工艺过程
1．混砂
铸造成形方法及特点概述
铸造成形方法及特点概述常见的铸造成形方法分类如图1所示。
铸造成形方法主要分为砂型铸造特种铸造两大类。
砂型铸造一般用硅砂制造铸型和砂芯，而特种铸造较少采用（或基本不用）硅砂型、芯。
消失模铸造，按其工艺特征介于砂型铸造与特种铸造之间，它既有砂型铸造的特点，又有特种铸造的特点。
图1 铸造成形方法分类1.砂型铸造砂型铸造是指以硅砂为原砂、以黏结剂作为黏结材料，将原砂黏结成铸型根据所用黏结剂的不同，砂型又可分为黏土砂型、树脂砂型、水玻璃砂型三大类。
在砂型铸造中，黏土砂型铸造历史悠久，成本低，普通黏土砂型铸造零件的尺寸精度和表面精度较低，它广泛用于铸铁件、各类非铁合金铸件、小型铸钢件。
为了提高铸件的尺寸精度和表面精度，20世纪中期以后，世界上先后出现了化学黏结剂砂型：水玻璃砂型和树脂砂型。
黏土砂采用黏土做黏结剂，它通常由原砂、黏土（即膨润土）、附加物（有煤粉、淀粉等）及水按一定配比组成（又称湿型砂），通过物理加压紧实而获得具有一定形状和紧实度的砂型和砂芯。
树脂砂型、水玻璃砂型，采用树脂及水玻璃等化学黏结剂，辅之固化剂（树脂砂常用磺酸，水玻璃砂常用CO2和有机酯等）调节砂型的硬化速度，形成强度和精度更高的砂型。
2.特种铸造在铸造行业，砂型铸造以外的铸造方法统称为特种铸造。
特种铸造的种类很多，它包括：精密熔模铸造、压力铸造、金属型铸造、离心铸造、反重力铸造（低压铸造、压差铸造）等。
特种铸造大多采用金属铸型，铸型的精度高表面粗糙度低，透气性差，冷却速度快。
因此，与砂型铸造比较，特种铸造的零件的尺寸精度和表面精度更高，但制造成本也更高；特种铸造，大多为精密铸造的范畴。
大量应用的常见特种铸造方法包括熔模精密铸造、压力铸造、金属型铸造、低压铸造四种。
3.消失模铸造笔者认为，消失模铸造是介于砂型铸造与特种铸造之间的铸造方法，它采用无黏结剂的砂粒作为填充，又采用金属模具发泡成形泡沫塑料模样，浇注及生产过程与砂型铸造过程相似，其铸件的精度和表面质量又与特种铸造相似。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组合金属型结构
动画：整体式金属型铸造
金属型和砂型，在性能上有显著的区别
1.透气性差 2.导热性好 3.没有退让性
金属型的这些特点决定了它在铸件形成过 程中有自己的规律。
金属型铸造方法主要用于熔点较低的有色金属 或合金铸件的大批量生产。黑色金属类铸件只限 于形状简单的中小零件。
金 属 型 铸 造
熔模相当于砂型铸造中的模样，常用蜡基模料 （50%石蜡加50%硬脂酸组成）或树脂基（松香）模料 制成，造型后，可在热水中或蒸汽中熔化，故称熔模。
熔模铸造的工艺过程
（3）制作型壳
（4）脱蜡和造型 （5）焙烧和浇注
熔模铸造的工艺过程
浇注
熔模铸造的工艺过程
3、 熔模铸造的特点及应用
1、熔模铸造没有分型面，型壳内表面光洁、耐火度高，可以生 产尺寸精度高和表面质量好的铸件。
压 力 铸 造
铍铜合金压力铸造模具
铍铜合金压力铸造模具
各种压铸零件
各种压铸零件
各种压铸零件
各种压铸零件
四、离心铸造
1、概述
• 离心铸造的第一个专利是在1809年由英国 人爱尔恰尔特（Erchardt）提出的。直到二 十世纪初才开始被采用。 离心铸造是将液 体金属浇入旋转的铸型中，使液体金属在 离心力的作用下充填铸型和凝固成形的一 种铸造方法。
我国的熔模铸造是在50年代开始应用于工业生 产，首先在航天、航空部门逐步发展到所有的工业 部门中，得到广泛的应用。
凸轮圆环铜铸件
汽车传动轴万向节、凸缘叉、套管叉系列
机箱体和曲轴
2、熔模铸造的工艺过程
（1）制作压型
压型是用来压制模样（即熔模）的模具，一般用钢、 青铜或铝合金经切削加工制成。
（2）制作熔模
2、能铸出各种合金铸件，尤其适合于铸造高熔点难切削加工和 用别的加工方法难以成型的合金。
3、可生产形状复杂的薄壁铸件，最小壁厚0.3mm最小铸出孔直径 0。5mm。
4、生产批量不受限制，可实现机械化流水作业。 缺点：工艺过程复杂，工序多，生产周期长，生产成本高。熔模 铸造件的质量一般限制在25Kg以内。 熔模铸造主要用于生产形状复杂、熔点高、难以切削加工的小型 零件。如：汽轮机叶片、成型刀具、汽车、拖拉机、机床上的小 型零件。
§2—1 铸 造
1．了解铸造的特点、分类及应用。 2．了解砂型铸造的工艺过程。 3．了解特种铸造的方法、工艺及设备。 4．了解铸造的新技术和新工艺。
特种铸造
特种铸造
概述
同砂铸相比：铸件精度高，表面质量好；合 金性能改善，劳动生产率高；劳动条件大大改善 ；成本高。
特种铸造包括：壳形铸造、金属型铸造、熔 模铸造、气化模铸造、陶瓷型铸造、离心铸造、 压力铸造、低压铸造、挤压铸造、磁型铸造、石 膏型铸造、真空吸铸、连续铸造、石磨型铸造、 实型铸造等。
• 合金的充型能力强，便于流动性差的合金及薄件的生产。 • 便于制造双金属铸件。
寿命 低
全自动卧式冷室压铸机
冷压室卧式压铸机的工作过程（目前应用最多)
2、压力铸造的工艺过程
• （1）预热金属铸型，喷涂料 • （2）合型、注入金属液 • （3）压射冲头在高压下推动金属液充满型腔并凝固 • （4）打开铸型，用顶杆顶出铸件
合型并注入液态金属
压射 压力铸造过程
开型并顶出铸件
3、压力铸造的特点和适用范围
• 根据铸型旋转轴在空间位置的不同，分为 立式离心铸造机和卧式离心铸造机两种类 型。
46
离心铸造机
• 立式离心铸造
铸型绕垂直轴旋转。铸件内表面呈抛物线形。用来 铸造高度小于直径的盘、环类或成形铸件。
▪卧式离心铸造
铸型绕水平轴旋转，铸件壁厚均匀，应用广泛，主 要用来生产圆环类铸件，也用于浇注成形铸件。
一、熔模铸造
1、概述
熔模铸造又称“失蜡铸造”，通常是在蜡模表 面涂上数层耐火材料，待其硬化干燥后，将其中的 蜡模熔去而制成型壳，再经过焙烧，然后进行浇注 ，而获得铸件的一种方法，由于获得的铸件具有较 高的尺寸精度和表面光洁度，故又称“熔模精密铸 造”
进入80年代以来，世界各地熔模铸造的产量、 产值、质量，都有很大的增长和提高，当前熔模铸 造正向精密、大型、复杂、部件整铸的方向发展。
❖ 生产率高(一般冷压式压铸机平均每小时压铸 600-700次）
❖缺点
❖ 投资大，生产周期长 ❖ 压铸合金的种类受限制，压铸高熔点合金
（铸铁、铸钢）时，压型寿命低 ❖ 铸件内部常有气孔和缩松，不能进行较多余
量的切削加工 ❖压铸件不能用热处理的方法提高性能
❖适用范围
❖主要用于有色合金（如铝合金、锌合金）的中、 小铸件的大量生产。
❖优点
❖ 铸件的精度和表面质量都较其他铸造方法高 （尺寸公差等级可达CT4~CT7，表面粗糙度 一般可达Ra1.6~12.5um)
❖ 可压铸出形状复杂的薄壁件、和镶嵌件（铸 件最小壁厚为：锌合金为0.3mm,铝合金为0.5 mm)
❖ 铸件强度和硬度高（抗拉强度可比砂型铸件 提高25%~30%，但伸长率有所降低）
离心式实型铸造
3、离心铸造的生产过程
• （1）将金属型型旋转，取出铸件
4、离心铸造的特点及应用
优点
• 利用回转表面生产圆筒形铸件，省去型芯和浇注系统，大 大简化了生产过程，节约了金属。
• 离心力的作用，铸件由外向内的顺序凝固，而气体和熔渣 因比重轻向内腔移动而排除，铸件组织致密，极少有缩孔、 气孔、夹渣等缺陷。
J316金属型铸造机
立方挖掘机系列铜套、轴瓦
水泥机械各种规格回转窑、托轮轴瓦、蜗轮
巴氏合金<铝、锡基>大轴瓦
三．压力铸造
1、概述
压力铸造——是利用高压使液态或半液态金属以较高的
速度充填金属型型腔，并在压力下成型和凝固而获得铸件的
方法，简称压铸。
工艺
稳定
铸件
质量
好，
压型
立式压铸机
压铸机
热室压铸机
熔模铸造
二、 金属型铸造
又称硬模铸造，将液体金属浇入金属铸型， 获得铸件的一种铸造方法。铸型是用金属制成， 可以反复使用多次（几百次到几千次），因此有 人又称它为永久型铸造。
金属型铸造示意图
金属型铸造产品
金属型铸造示意图
1、 金属型构造
金属型的结构有多种形式，（a）是水平分型式金 属型，多用于生产薄壁轮状铸件；（b）为垂直分 型式金属型，广泛应用于复杂铝合金铸件。
