室外一体化机柜系统建设、验收、维护技术要求（试行）中国铁塔股份有限公司2015年12月前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司“室外一体化机柜系统”的建设目标，提出了中国铁塔股份有限公司对“室外一体化机柜系统建设、验收、维护”的技术要求，作为中国铁塔股份有限公司“室外一体化机柜系统”建设、验收、维护的依据。
本技术要求对室外一体化机柜系统的系统建设、工程施工及验收、监控入网测试、运行维护等作出了规定和要求。
本技术要求由中国铁塔股份有限公司负责解释、监督执行。
目录1范围 (1)2规范性引用文件 (1)3定义 (2)4室外一体化机柜系统建设整体要求 (3)4.1室外一体化机柜系统适用建设场景 (3)4.2室外一体化机柜分类 (3)4.3系统使用建议 (3)4.4室外一体化机柜系统安装位置的选择 (3)5室外一体化机柜技术要求 (4)5.1环境适应性要求 (4)5.1.1环境温度要求 (4)5.1.2大气压力 (4)5.1.3太阳辐射强度 (4)5.1.4相对湿度 (4)5.1.5隔热 (4)5.1.6抗风 (4)5.1.7抗日照光化学效应 (4)5.1.8防盐雾 (4)5.1.9防火 (5)5.1.10防静电 (5)5.1.11光密闭 (5)5.1.12防尘 (5)5.1.13防水 (5)5.1.14防异物 (5)5.1.15防凝露 (5)5.1.16抗振动 (5)5.1.17噪音要求 (5)5.1.18电磁辐射 (5)5.2柜体结构要求 (5)5.2.1标准化 (5)5.2.2外观与表面处理 (5)5.2.3组装方式 (6)5.2.4主体结构要求 (6)5.2.5对设备柜（或设备舱）的要求 (7)5.2.6对电池柜（或电池舱）的要求 (7)5.2.7机柜夹芯板材 (7)5.2.8连接和紧固 (7)5.2.9门和门限位装置 (7)5.2.10通风口 (7)5.2.11照明及其他要求 (8)5.2.12设备托架要求（选配件） (8)5.2.13内部走线空间规划及电缆布放要求 (8)5.2.15负荷 (9)5.2.16撞击 (9)5.2.17维护要求 (10)5.2.18防盗 (10)5.3防雷设计 (10)5.4安全要求 (10)5.5抗震加固 (10)5.6温控单元要求 (10)5.6.1内部工作温度要求 (10)5.6.2温控系统设置原则 (11)5.6.3系统风道要求 (11)5.6.4温控设备监控要求 (11)5.6.5热交换器一般技术要求 (11)5.6.6空调一般技术要求 (12)5.6.7空热一体机一般技术要求 (12)5.6.8 TEC空调一般技术要求 (12)5.6.9加热组件一般技术要求（可选） (13)5.7使用寿命 (13)5.8接地 (13)6室外一体化机柜柜内设备技术要求 (13)6.1电源系统和交、直流配电单元 (13)6.2动环监控系统 (13)7集成要求 (14)8室外一体化机柜系统基础建设技术要求 (14)8.1基础要求 (14)8.2接地装置 (16)9一体化机柜系统站点能效 (16)9.1站点能效定义 (16)9.2站点能效等级 (16)10室外一体化机柜系统设计选型参考 (16)10.1计算方法参考 (16)10.1.1典型设备功耗估算 (16)10.1.2典型站点设备功耗估算 (17)10.1.3蓄电池容量简易计算方法 (17)10.1.4开关电源容量计算方法 (18)10.1.5机柜温控设备计算方法 (18)10.2室外一体化机柜系统设计图集： (21)11室外一体化机柜系统产品验收要求 (21)12室外一体化机柜系统工程施工及验收要求 (22)12.1施工工期目标 (23)12.2站点选址 (23)12.3基础制作 (23)12.4外市电引入 (23)12.5.1安装前准备 (23)12.5.2安装流程 (24)12.5.3站点现场完成主要功能和运行参数指标的测试。
电力系统户外柜热控方案
电力系统户外柜热控方案 智能化是电网发展的趋势，随着相关技术标准的逐步完善与实施，智能变电站项目的比例也在不断提高。
在智能变电站的建设过程中，户外柜被广泛采用。
智能控制柜采用户外安装的方式，可以减少电缆和光缆的使用量，降低长电缆带来的干扰，同时可以减小主控室的占地面积，便于老站的智能化改造。
与此同时，由于户外柜直接暴露在空气中，为了保证柜内安装设备的运行环境，对户外柜的防护等级及环境控制提出了很高的要求。
下面探讨一下电力系统户外柜的热控解决方案。
主要分为两个方面：湿度的控制、温度的控制。
1湿度控制对于一般的电子设备来说，相对湿度在30％～80％比较适宜，当相对湿度超过80％时，就会对电子装备造成不良影响：使绝缘材料性能降低、使金属器件锈蚀、霉变等。
当湿度进一步增加，在一定的条件下，会在设备表面形成凝露，严重影响设备的正常运行。
1.1凝露的基本概念“结露”是指柜体内壁或设备表面温度下降到露点温度以下时，表面会发生水珠凝结现象。
这个现象称之为结露。
结露发生与否取决于柜内环境温度、设备表面温度、相对湿度。
在一定的温度条件下，空气中的相对湿度越高，结露的温度越是接近环境空气温度，凝露就越容易发生。
下表是一定条件下温度、相对湿度、露点的关系（供参考）。
表1 温度、湿度和露点的相关数据表格露点温度(℃)相对湿度 %RH20% 30% 40% 50% 60% 70% 80% 90%温度(℃) 5 1.83.5 6 2.84.5 7 1.93.85.58 2.96.54.87.45.79 1.63.88.46.710 2.64.89.47.75.711 3.512 1.9 4.5 6.7 8.7 10.413 2.8 5.4 7.7 9.6 11.410.68.712.414 3.76.415 1.5 4.7 7.3 9.6 11.6 13.416 2.4 5.6 8.2 10.5 12.6 14.417 3.3 6.5 9.2 11.5 13.5 15.318 4.2 7.4 10.1 12.4 14.5 16.319 1.0 5.1 8.4 11.1 13.4 15.5 17.320 1.9 6.0 9.3 12.0 14.4 16.4 18.321 2.8 6.9 10.2 12.9 15.3 17.4 19.322 3.6 7.8 11.0 13.9 16.3 18.4 20.323 4.5 8.7 12.0 14.8 17.2 19.4 21.324 5.4 9.6 12.9 15.8 18.2 20.3 22.325 0.5 6.2 10.5 13.9 16.7 19.1 21.3 23.226 1.3 7.1 11.4 14.8 17.6 20.1 22.3 24.227 2.1 8.0 12.3 15.7 18.6 21.1 23.3 25.228 3.0 8.8 13.2 16.6 19.5 22.0 24.2 26.229 3.8 9.7 14 17.5 20.4 23.0 25.2 27.2 1.2 除湿的方式除湿方式一般有两种：一是通过提高环境温度，在水蒸气含量不变的情况下降低相对湿度；二是通过除湿机等设备，抽取空气中的水蒸气，直接降低水蒸气的含量，此时要求柜体内外部完全隔离，没有空气流通。
机房散热解决方案
机房散热解决方案随着通信业的高速发展，网络核心设备、动力系统、机房设备等能耗占社会总能耗比重越来越大，数据中心冷却功耗占整体功耗高达45%-50%,节能减排成为重要的行业责任和机房建设的未来趋势。
为适应这一趋势，中兴提出了机房热管理方案，给机房内通讯设备提供一个安全可靠的运行环境，通过冷热气流合理分配，达到节能减排的目的。
3.1 目前机房散热现状1)、精密空调系统弥漫推送冷气的方式为了使局部高热区域降温，整个空调系统的温度往往需要调得很低。
目前大多被设置为“强制制冷，25℃”或者是“自动，28℃启动”的工作模式，部分机房的空调甚至是全年开启，所以尽管了优化了冷热气流的组织形式，电能浪费现象依然较为普遍和严重。
优缺点改善气流管理，机房散热能力有所改善；全区域制冷降温, 机房制冷效率低下，无法达到绿色数据中心的PUE值标准无法满足中,高密度机柜的制冷需求,出现大量局部热点；造成机房空间利用率降低。
2)、智能新风系统机房新风系统是通过对机房建筑的简单改造，以智能逻辑控制的通风系统，充分利用机房内部外部环境温差，实现机房内外部冷热空气的直接交换而自然降温，并通过联动控制机房空调的运行状态，达到减少机房空调运行时间，降低机房空调能耗的目的。
优缺点直接利用自然冷风，热交换效率高，节能效果显著引起机房内空气洁净度下降，设备因灰尘、静电、湿度等故障增多3)、智能热交换器系统热交换器在完全隔离内外空气的前提下,利用外界冷源,对内部环境进行冷却,达到减少空调运行时间以实现节能的目的。
优缺点室内外空气不接触,仅热交换,保持洁净度不下降热，湿度不变换热效率不高，对于在温度超过15度地区没效果3.2 中兴机房热管理方案3.2.1 高热密度制冷方案高热密密制冷方案：热源直接冷却，杜绝热流紊乱；此方式灵活，易于改造和维护，满足主流标准机柜。
解决方案一体化冷却机柜---高密度散热解决方案在传统的数据机房制冷系统条件下，机柜热密度一般在2到3KW/机柜，很多机房的机柜只能放几个服务器，以此来降低单个机柜的热负荷，但这又造成了机柜利用率的降低。
智能化变电站室外汇控柜温控方案
智能化变电站室外汇控柜温控方案作者：赵昊然费传鹤侯川项治国龚文静来源：《今日自动化》2021年第09期[摘要]随着我国经济快速发展，我国的智能化系统也在逐渐进步，智能化变电站的室外机柜在进行温度控制时，方案也呈现多样化的趋势。
文章从主动散热的角度进行探讨，对于当前主流的几种室外机柜温度控制方法进行系统性的对比，通过对相关问题的研究，希望为当前智能化变电站室外汇控柜温控方案提出较好解决措施，进而解决由于设备温度过高而引起整体系统发生问题，通过对相关问题提出针对性解决措施为同行提供参考。
[关键词]智能化变电站;室外汇控柜;温度控制[中图分类号]TM63 [文献标志码]A [文章编号]2095–6487（2021）09–00–02[Abstract]With the rapid development of China's economy， China's intelligent system is also gradually improving. When the intelligent substation carries out temperature control in the outdoor cabinet， the scheme also shows a diversified trend. This paper discusses from the perspective of active heat dissipation， systematically compares several current mainstream outdoor cabinet temperature control methods， and hopes to put forward better solutions for the current temperature control scheme of foreign exchange control cabinet in intelligent substation room through the research on relevant problems， so as to solve the problems of the overall system caused by too high equipment temperature， Propose targeted solutions to relevant problems to provide reference for peers.[Keywords]intelligent substation; outdoor centralized control cabinet; temperature control隨着我国经济的快速发展，我国智能化变电站发展越来越迅速，在我国多地纷纷投产建成智能变电站。
电气控制柜(机柜)散热问题
电气控制柜(机柜)散热问题电气控制柜(机柜)散热问题在电气设备的安装过程中，愈来愈多的电气控制柜被安装在现场或机械设备附近，这样可以节省安装费用及减少安装过程的复杂程度。
但是工业现场的环境是各不相同的，有的比较理想，但是不少现场的环境是比较恶劣的，例如高温、粉尘、水汽等。
另外，随着变频调速等新技术的日益普及以及为了满足各种控制需要，电气控制柜中的发热元件的使用也愈来愈普遍，例如：变频器、固态继电器、变压器、各种整流模块等等。
为了保证电气控制柜中各元器件的正常工作，采用各种手段来保证电气控制柜内保持一定的温度是很有必要。
现在一般采用风扇（过滤风扇）、热交换器、工业空调器等方法。
一、风扇（过滤风扇）：风扇（过滤风扇）特别适用于经济的排出高热负载，只有在柜内温度高于环境温度时，使用风扇（过滤风扇）才是有效的，风扇（过滤风扇）是使用最普遍的方法。
因为热空气比冷空气轻，柜内空气流向应当是由下往上，因此，通常情况下，应在柜体的前门或者侧壁板的下方作为进气口，上方作为排气口。
1）如果工作现场的环境比较理想，没有粉尘、油雾、水汽等影响电气控制柜内的各元器件正常工作的，可采用进气口装风扇（轴流风机），排气口有可能的话加装一装饰板，进气口为了安全和美观，可以在外面加装一风机装饰板。
2）如果工作现场的环境不理想，含有粉尘、油雾、水汽等影响电气控制柜内的各元器件正常工作的，那就应该在进气口选用L系列过滤风扇组，在排气口选用过滤栅，以防止粉尘、油雾、水汽等进入电气控制柜内。
GU简单方便，而且可以很方便地更换其中的过滤垫。
过滤垫一般分为无纺纤维过滤垫和细过滤垫，其中无纺纤维过滤垫用于防止10微米以上的灰尘颗粒，细过滤垫用于防止10微米以下的灰尘颗粒。
风扇（过滤风扇）的选型可以根据柜内温度与环境温度的差值以及柜内热损耗在风扇的特性曲线表中选取。
二、热交换器：当柜内外空气循环要求隔绝时，还可以考虑使用热交换器。
热交换器按照其冷却介质，一般可以分为：空气/空气热交换器（冷却介质为空气）、空气/水热交换器（冷却介质为水）。
McLean 空调产品介绍

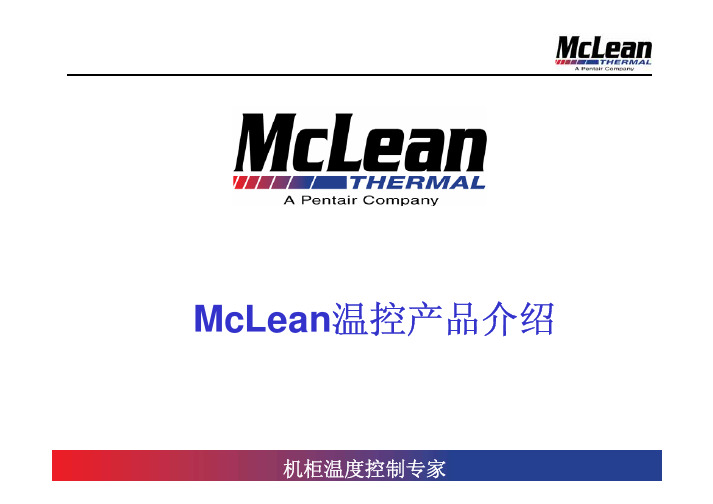

McLean温控产品介绍机柜温度控制专家McLean 产品系列机柜温度控制专家McLean 发展沿革1946 1975 1979 1980 1984 1990 1994 1998 1998 1999 2005 McLean Engineering 成立于新泽西 McLean Midwest 成立于明尼苏达 Air Cooling Technology 成立于加利福尼亚 ZERO Corp. 收购了 McLean Engineering ZERO Corp. 收购了 Air Cooling Technology ZERO Corp. 收购了 McLean Midwest全部股份 ZERO McLean 在欧洲英国 Smethwick设立工厂 APW 收购了 ZERO Corp. APW 收购了 Aspen Motion Technology –维吉尼亚 工厂重组统一管理并更名为McLean Thermal McLean Thermal 加入 Pentair Inc.(奔泰）超过年的专业设计和制造经验机柜温度控制专家McLean-全球领先的温控品牌Communications机柜温度控制专家IndustrialComputing空气冷却 典型空气冷却技术• 开环冷却自然空气对流 开孔/百叶窗（过滤装置） 强制风冷 风扇, 风扇盘,叶轮,风机/ 风机盒 (过滤装置）• 闭环冷却热交换器 空调器机柜温度控制专家全系列产品应用广泛的产品类型:空调鼓风机无刷DC马达热交换器 鼓风机 组件 开环和闭环温控产品 马达叶轮风扇盘机柜温度控制专家开环冷却定义: 利用外围或外部冷空气,通过滤器或不 过滤,与内部高温电子元件接触后，将 热量带出，使电子产品冷却.机柜温度控制专家开环冷却 使用开环制冷产品的场合当内部温度高于外部温度时,需要保持电子产品的正常使用.允许使用经过滤或未经过滤的外部空气作为冷却媒介.机柜温度控制专家开环冷却 标准产品• 风扇和风机 • 风扇过滤器组件机柜温度控制专家开环冷却 标准产品• 风机组件 • 风扇盘组件• 卡式制冷机机柜温度控制专家定义:在保持机柜封闭性,完整性的基础上,利用柜内空气作为冷却媒介使电子设备制冷.标准产品•热交换器•机柜空调使用闭环热交换器的场合•期望机柜内的温度稍高于外部温度.•对湿度无要求.•需要保持机柜的封闭性和完整性使用闭环制冷空调的场合•期望柜内温度等于或低于柜外温度.•需要减少柜内的湿度•柜外空气中的污染物不允许进入柜内热交换器－热管型设备气流(内部)环境空气(外部)翅片盘管•翅片盘管,含制冷剂•制冷剂因为重力,处于盘管的底部•从设备散出的热气通过盘管的底部•制冷剂汽化吸收热量•最终,制冷剂蒸汽到达盘管的顶部•热量被更冷的外部空气带出柜外•制冷剂被冷凝后,以液体形式再进入制冷循环热交换器–热管型(紧凑型)部分嵌入安装或通过适配器的表面安装230 或115 VAC无过滤器设计(清洁简单)7-25W/K(4-14W/F)热管(Proaire型)多位安装(顶装/侧装/垂直安装/水平安装)230 或115 VAC / DC无过滤器设计(清洁简单)7-14W/K(4-8W/F)热交换器－core•core是一组多层折叠的高效传热铝板•柜内空气从一侧通过•柜外空气在另一侧•热量通过core传递出去•两路气体从不混合Core –McLean 专利制造尺寸灵活无需模具密封性好Core –McLean 专利制造逆流传热，效率更高热交换器–内芯(窄型)轻便,窄外形230 或115 VAC过滤器13 -31 W/K (7 -17 W/F)UL 论证, CSA 电机证明内芯(Proaire型)Proaire延伸系列230 或115 VAC无过滤器32 -151 W/K (4 -84 W/F)新产品－户外型热交换器A New Line of Outdoor Heat ExchangersFull line to be launched by summer 2007EXAMPLE:Designed to achieve seal capable of Type 4 and or GR-487 wind driven rain when installed properly on an equally rated enclosure.10056-40/-4046/1155.048TX38564800110056-40/-4046/11510.024TX385624001COOLING WATTS/C COOLING WATTS/FMIN. AMB. (C/F)MAX. AMB. (C/F)F.L.A. (DC)Voltage (DC)MODEL NUMBERDesigned to be fully recessed or surface mount.Units are wired for Alarm Output if:•Internal Fan Failure •External Fan Failure•Temperature Sensor indicates Over tempTX LineXR29 is available in Type 4X now on custom basis闭环冷却—热交换器•客户定制产品目前为止，我们有数以百计的不同型号的客户定制产品：满足更高防护等级提供个性化的设计（控制/告警）特殊的外形要求新产品开发周期短无需开发模具闭环冷却—空调空调机组–运行过程2 股独立气流热量通过制冷剂交换散热压缩机:z制冷剂增压z制冷剂温度提升z∆T越高,散发的热量越多z冷却剂使柜内温度低于柜外McLean 针对户 应 环 调 组 为标 产 场.T 调 组 专门为电 户 户 业 统设计 恶 环 .T 调 组 应 柜 动 舱 为电 统 电 设备 设备 彻 热环 护 设备运 减 时间特点:•外形紧凑：以最小的机组尺寸提供最大的制冷能力•安装方式灵活：可以安装在机柜外部/内部/或部分嵌入式安装•可以根据客户要求提供符合NEMA 4 和/或GR-487防护标准机组•最大运行环境温度范围–40o F （-40C) 到131o F （55C)T53 T50 T29 T20 T15标准配置:•工业级镀锌板外壳/室外型粉末喷涂•耐腐蚀涂层冷凝器盘管•适用于超低温环境的压力控制开关和压缩机加热器•可调温度控制开关•符合NEMA 12防护标准可选配置:•内循环加热器•告警开关•时间延迟开关•其他特殊要求T62 and T70 2 Ton，3 Ton & 5 Ton适用于方舱、移动机房等大型户外掩体，满足大功率冷却需求。
智能一体化集成空调介绍
智能一体化通信机柜集成空调一、行业技术背景1.在哥本哈根会议倡导全球节能减碳的国际大趋势下，国家也对各行业提出了节能减排的要求, 通信行业也势必要接受大幅降低能耗的新挑战。
目前中国电信、中国移动和中国联通三大运营商共拥有通信基站超过100万个，基站消耗的电力占运营商全年耗电量的85%，而其中又有超过50%电能被冷却设备所消耗，降低基站用于冷却方面的能耗是整个节能方案中最为关键的环节。
移动基站内需要冷却的对象主要是蓄电池、UPS电源及通信主设备等，然而基站内的热量不仅仅来源于上述设备，在夏季，基站内更多的热量是由阳光辐射及过高的环境温度通过墙体传入产生的，这部分热量占夏季总量的68%，近70%的空调制冷能力被浪费，如果针对上述的发热点进行直接冷却，仅需要目前冷量的30%即可。
2.3G牌照的发放让我国的通信事业发展进入了新阶段，各电信运营商需要新建大量的3G通信基站。
相比起户外一体化基站，传统的标准站建站方式存在着占地面积大、规划审批难、建设费用高、建设周期长和能耗高等诸多不足之处。
欧美发达国家已经普遍采用一体化户外基站代替传统的户外标准基站，而我国的户外一体化基站建设刚刚处于起步阶段，发展潜力巨大，市场潜力非常可观。
运营商在建设新的户外一体化基站时，需要采用“分区域控温+点到点冷却”技术的户外机柜，包括将主设备、电池及UPS电源集成在3个、2个甚至1个户外机柜，这也是目前得到广泛认可的新微站建设方案，见图1。
图1：具备分区域和点对点冷却控温功能的一体化户外机柜目前户外机柜正在使用的控温方法主要有风扇直通风、热交换器换热及机柜空调制冷等。
直通风的优点是简单、廉价、能耗低，缺点是会污染机柜内部，在设备热密度较高及环境温度较高时无法满足控温要求，几乎没有电信运营商采用这种控温方案。
热交换器是通过柜内、柜外风机驱动两侧空气在芯体内完成换热的控温装置，由于两端空气100%被隔离，柜内不会受到外界的污染，但由于存在传热温差，通常柜内比柜外高10℃，在最高气温45℃的地区，柜内温度将达到55℃，平均气温较高的地区不太适用。
数据中心建设基础知识
数据中心电信空间
建筑物场地 大楼外墙
普通办公空间
数据中心外的电 信和设备空间
数据中心（电信空间）
维护人员 办公空间
接入室（ER）
运营监管中心
数据中心内 的通信室
机电设备机房 UPS / HVAC等
Storage Rooms & Loading Docks
机房
数据中心逻辑结构图
运维办公室、办 公、操作中心
蒸发器★
采用大面积V型蒸发器，快速除湿设计
冷却方式
风冷
送风方式
下送风，上回风
风机系统
前倾角型离心风扇，自动调整皮带张力型电机系统
标准风量
≥5600 m3/h
（m3/h）
配置方式
1台压缩机独立配置1台室外机。
控制温度范围 18℃—28℃温度控制精度：0.2℃
控制湿度范围 40—70%湿度控制精度：±2%
雷诺士
STULZ UNFLAIR
史图斯 优力
起源国 英国 美国 意大利 加拿大 意大利 美国 法国 美国
英国 意大利 美国
美国
英国
德国 意大利
官网
apc .com bluebox.it climaveneta.it
TIA/EIA 606 Administration
TIA/EIA 607 Grounding&
Bonding
ASHRAE Cooling/HVAC
Uptime Institute
国内相关标准：
《数据中心布线系统的设计与施工技术白皮书 》 GB50174-2008《电子信息系统机房设计规范》
IEEE 1100 ITE Grounding
数据机房解决散热问题方案探讨
从目前看来，空调系统制冷量或送风量设计过小、机房大环境气流组织不合理、机柜内部小环境气流组织不合理、机柜发热量过大、机柜排列过于密集等问题是导致局部过热的主因，解决这些因素，应从机房的规划设计、制冷系统设计和设备选型、应用维护等三个方面着手予以分析论证，并给出高密系统的解决办法。
一、数据中心机房的规划设计1、对机房进行分类明确定义功率密度。
根据机房数据设备安放与耗电密集度，将机房分为高负荷机房、中负荷机房及低负荷机房三种，其单位面积和单机柜耗电指标、单机柜设备配置数量限值见表1。
表1单位面积和单机柜耗电指标、单机柜设备配置数量限值注：单机柜功率超过4kVA/柜时，应根据机柜发热量有针对性进行调整。
2、减少机房受环境影响。
对于新建机房，可以考虑外墙的朝向，将机房设计在建筑的东侧或北侧，在相对一侧留有走廊等通道。
机房内尽量不设计窗口，选用密封性能好和自动关闭式的防火门。
3、适当的机房面积。
大型数据中心机房不宜正方形，而是适应长条形，经济面积宜为500至800平方米。
4、合理布置设备。
布置数据中心设备区域，应根据设备种类、系统成组特性、设备的发热量、机柜设备布置密度、设备与机柜冷却方式等，合理考虑机房区域、机柜列组、机柜内部三个层面的精密空调设备制冷的气流组织。
设备布置应明确划分冷热通道,以保障送风气流直接送至冷通道。
当机柜内或机架上的设备为前进风/后出风方式冷却时，机柜或机架的布置宜采用面对面、背对背方式。
热通道间距应大于冷通道间距，以有利于热通道散热。
一般采用地板下送风上部回风的气流组织方式，其送风通道和回风通道均可在需要的位置开设风口。
采用架空地板作为送风静压箱，架空地板的高度应根据负荷密度、机房面积综合确定。
地板下面禁止走线缆、水管，以防止阻塞风道。
二、制冷系统设计和设备选型目前数据中心的冷却系统都必须符合可扩展性和适应性、标准化、简单化、智能化、可管理化等五种关键要求。
当前的设计思路和设备没有解决的、最为紧迫的核心问题是数据中心适应变化能力较差。
北京某数据机房空调通风设计
北京某数据机房空调通风设计摘要：本文主要介绍北京某数据机房的暖通空调设计，包括冷源、空调水系统、空调风系统、节能环保的设计。
关键词：双冷源 CDM板换单元蓄冷罐免费制冷双供双回路水系统1项目信息1.1工程概况本项目位于北京市某高新技术创新基地。
地上共2层，地下1层，建筑高度22米。
数据中心级别：B级。
1.2室外计算参数:夏季：空调室外计算干球温度33.5℃空调室外计算湿球温度26.4℃通风室外计算温度29.7℃室外平均风速2.1m/s大气压力1000.2hPa冬季：空调室外计算干球温度-9.9℃空调室外计算相对湿度44%通风室外计算温度-3.6℃室外平均风速2.6m/s大气压力1021.7hPa1.3室内设计参数注：根据《电子信息系统机房设计规范》GB50174-2017，主机房应维持正压，主机房与其它房间、走廊的压差不宜小于5 Pa，与室外静压差不宜小于10 Pa。
考虑到数据机房内平时无人值守，新风量按照换气次数1次/h计算。
2空调设计2.1 冷源配置本项目为根据房间使用功能，设置不同的空调形式。
后勤及服务用房（公共走廊、监控间，展示厅，卫生间等）面积约1000平米，采用多联机空调系统。
属于常规的空调系统，本文不再进行详述。
核心机房（计算机房、数据中心、变配电房、电池间等）面积约6000平米，制冷主机采用N+1冗余，选用5台制冷量为1406.8KW（400冷吨）变频螺杆式冷水机组，四用一备。
供电中断时，电子信息设备由不间断电源系统（UPS）设备供电，此时空调冷源由蓄冷装置提供。
本项目有连续供冷需求，连续供冷由储冷罐、冷冻水泵和房间行间级空调器保证，储冷罐的蓄冷量可保证主机房正常运行15分钟。
2.2 冷源设计本项目数据机房机柜采用双冷源设计，即风冷、液冷联合供冷方式。
风冷部分：高性能机柜内服务器的风冷散热部分采用行间级空调器制冷。
液冷部分：高性能机柜内服务器的液冷散热部分采用液冷制冷系统，机柜液冷散热通过水管与CDM板换单元一次侧连接，CDM板换单元二次侧接室外闭式冷却塔。
