拉曼(Raman)光谱2000
拉曼光谱-课件分享

拉曼光谱分析
主要内容
红外光谱(IR) 拉曼光谱(Raman)
分子振动光谱
2
激光拉曼光谱基础
1928 C.V.Raman发现拉曼散射效应 1960 随着激光光源建立拉曼光谱分析 拉曼光谱和红外光谱一样,也属于分子振动光谱 生物分子,高聚物,半导体,陶瓷,药物等分析 ,
是否出现拉曼活性主要取决于分子在运动过程时某一 固定方向上的极化率的变化。 对于分子振动和转动来说,拉曼活性都是根据极化率 是否改变来判断的。 对于全对称振动模式的分子,在激发光子的作用下, 肯定会发生分子极化,产生拉曼活性,而且活性很强; 而对于离子键的化合物,由于没有分子变形发生,不 能产生拉曼活性。
Strength enhanced 102~3 more sensitive concentration < 0.1mM similar to UV
preresonance
Resonance enhanced
共振拉曼散射
11
拉曼原理-LRS与IR比较
拉曼光谱是分子对激发光的散射,而红外光谱则是分子对红外光的吸 收,但两者均是研究分子振动的重要手段,同属分子光谱。
优势:激发波长较长, 可以避免部分荧光产生
局限:黑色样品会产生热背景 薄膜样品的厚度应 >1m 光谱范围:5~4000cm-1
23
分析方法
普通拉曼光谱 一般采用斯托克斯分析
反斯托克斯拉曼光谱 采用反斯托克斯分析
24
Raman光谱可获得的信息
Raman 特征频率
Raman 谱峰的改变
Raman 偏振峰
47
100 Cr
100
depth profile lines
Raman拉曼光谱知识讲解

• 斯托克斯线和反斯托克斯线对 应,完全对称地分布于瑞利线 两侧。
• 反斯托克斯线比斯托克斯线弱 得多,一般记录的拉曼光谱只取 斯托克斯线,且略去负号.
四氯化碳的部分拉曼光谱图 激光器辐射波长l0 = 488 nm
拉曼位移 (Raman shift)
散射光频率与激发光频率之差: = |0 – s|
样品分子中的电子首先被一
个频率为0的光子激发至受
激虚态(准激发态,不稳定), 当电子从虚态跃迁回基态时
,将发射频率为的光子.
分子的散射能级图
h0
h0
受激 虚态
h(0-△) h(0+△)
瑞利散射:
h0
光子与分子间无能量交换
瑞利线 = 0
h0
h0
拉曼散射: ●分子由基态跃迁到激发态
Stokes线
斯托克斯线 = 0-△
于瑞利线的位移表示的拉曼光谱
h0
波数与红外光谱的波数相一致。
入射
散射
h
h
E1
红外吸收 拉曼散射
E0
拉曼光谱与红外光谱
同
同属分子振(转)动光谱
异红:外红:外适用于分研子究对不同红原外子光的的极性吸键收振动 -O强H,度-由C分=子O,偶-极C距-决X定
拉异曼::拉适曼用于分研子究同对原激子光的非的极散性射键振动 -N-强N度-由, -分C子-C极-化,率C决=定C
■ 是衡量分子在电场作用下发生极化的难易程度 ■ 分子中两原子距离最大时, 也最大 ■ 只有引起极化率变化的分子振动才产生拉曼散射(光谱选律) ■ 拉曼散射强度与极化率成正比例关系
三、拉曼光谱图与拉曼位移
拉曼光谱图以散射强度为纵
拉曼光谱

24
拉曼光谱的应用
同种分子的非极性键S-S,C=C,N=N,C≡C产生强 拉曼谱带,随单键→双键→三键谱带强度增加。 红外光谱中,由C≡N,C=S,S-H伸缩振动产生的谱 带一般较弱或强度可变,而在拉曼光谱中则是强谱 带。
环状化合物的对称呼吸振动常常是最强的拉曼谱带。
25
拉曼光谱的应用
21
拉曼光谱仪使用注意事项
测量前要按照先开硬件再开软件的原则开机,以免 造成开机后的软件报错; 开机完成后,测量前需先进行单晶硅的测量,从而 对仪器进行矫正; 测量聚焦过程中要防止样品碰到物镜,以免造成物 镜损坏或污染; 测量完成后关机,关机顺序与开机相反,为先软件 后硬件的原则。同时务必保证激光器的关闭,以免 影响激光器寿命或发生火灾。
34
拉曼光谱在高分子中的应用
Liem等利用共焦显微拉曼光谱和极化拉曼光谱研究 了聚苯乙烯(PS)薄膜(50~180nm)的玻璃化转 变温度,研究表明当PS薄膜越薄,其玻璃化转变温 度越低,当厚度超过90nm时,其玻璃化转变温度与 本体聚合物相一致,这一测量结果与布里渊散射法 和椭圆偏光仪法一致.
32
拉曼光谱在高分子中的应用
研究聚合物链的构象结构; 研究聚合物的玻璃化转变和结晶; 研究聚合物的扩散界面; 研究聚合物共混体系的相态结构及其高分子多相体 系的相容性。 研究聚合物溶液的相转变。
33
拉曼光谱在高分子中的应用
高分子聚合物可以分为两大类———非晶聚合物和 结晶聚合物。对于非晶聚合物,玻璃化转变是一种 普遍现象,在高聚物发生玻璃化转变时,许多物理 性能发生急剧变化。如作为塑料使用的高聚物,当 温度升高至发生玻璃化转变温度以上时,便丧失了 塑料原有的坚固性,变成了橡胶;而作为橡胶使用 的材料,当温度降低至玻璃化转变温度以下时,便 失去橡胶的高弹性,变成硬而脆的塑料。
拉曼光谱

拉曼光谱(RAMAN SPECTRA)的原理(续)
Mid IR Stokes Raman Rayleigh Anti-Stokes Raman Fluorescence
红外 斯托克斯拉曼
瑞利散射 反斯托克斯拉曼
荧光
Real States 真实能级
Virtual State 虚能级
Vibrational States 振动能级 i
的研究员充满吸引力。
拉曼光谱仪的主要厂商及相关仪器
美国PerkinElmer公司的RamanStation 400系列拉曼光 谱仪
全球唯一的运用中阶梯光栅及二维面阵CCD 检测器组合成的二维色散型拉曼光谱仪,集 中了宽波段,高分辨率及检测速度快等特点, 摒弃了传统的获取高分辨率图谱所惯用的多 次测量不同谱带再进行拼接的方法,可在一 秒钟内获取覆盖整个波段的高分辨率拉曼图 谱。 分光系统采用中阶梯光栅技术,不含任何可 移动元件,保证系统的高度稳定性 高灵敏度二维CCD检测器,使得整个波段的 数据同时获取,避免了光谱失真 采用超稳定785nm的激光光源,减弱了荧光 背景的产生。
拉曼光谱(RAMAN SPECTRA)的原理(续)
设散射物分子原来处于基电子态,振动能级如图所示。 当受到入射光照射时,激发光与此分子的作用引起的 极化可以看作为虚的吸收,表述为电子跃迁到虚态 (Virtual state),虚能级上的电子立即跃迁到下能级而 发光,即为散射光。设仍回到初始的电子态,则有如 图所示的三种情况。因而散射光中既有与入射光频率 相同的谱线,也有与入射光频率不同的谱线,前者称 为瑞利线,后者称为拉曼线。在拉曼线中,又把频率 小于入射光频率的谱线称为斯托克斯线,而把频率大 于入射光频率的谱线称为反斯托克斯线。

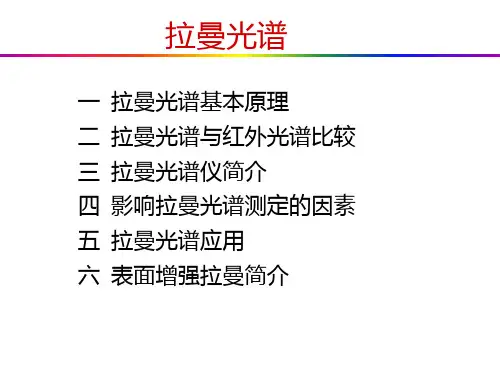

--拉曼光谱简介

反斯托克斯线 h(v0+v1)
(v0+v1)
v=1 hv1
v=0
3
拉曼光谱的基本原理
Raman spectrum of CCl4
处于基态的分子总是占绝大多数,所以斯托克斯线强度远远高于反斯托克斯线 强度。斯托克斯线与反斯托克斯线的强度比可用这样一个式子表示:
I反斯托克斯
/ I斯托克斯
(0 (0
Raman Intensity
Over-The-Counter Tablet, 785 laser
0
3000
2500
2000
1500
1000
500
Raman shift (cm-1)
31
Highly fluorescent sample:Poly(9-vinylcarbazole)
32
镜头的选择
FT-IR Transmission Spectrum
80 60 40 20
4 Raman Spectrum
3 2 1
4000
3000
2000
1000
9
项目
红外光谱
拉曼光谱
分子结构与光 谱活性
分子结构测定 范围
测试对象与品 种
极性分子及基团通常是红 非极性分子及基团通常是
外活性的
拉曼活性的
适于分子端基的测定
50 0 -0
Hale Waihona Puke 1 4001 200
1 000 cm-1
8 00
6 00
30 25 20 15 10 5 0
24
10 micron depth
Raman Intensity
17 micron depth

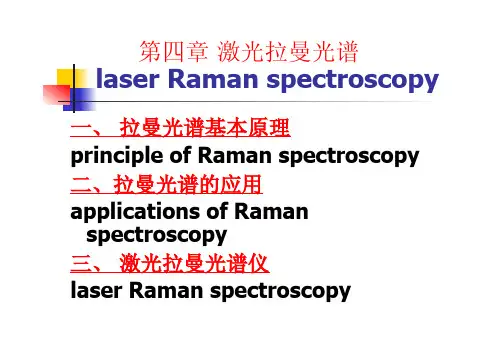

Raman(拉曼)光谱

光栅,多单色器; 检测器:
光电倍增管, 光子计数器;
傅立叶变换-拉曼光谱仪
FT-Raman spectroscopy 光源:Nd-YAG钇铝石榴石激光器(1.064m); 检测器:高灵敏度的铟镓砷探头; 特点: (1)避免了荧光干扰; (2)精度高; (3)消除了瑞利谱线; (4)测量速度快。
的谱带称为退偏振谱带,表示分子对称振
动模式较低。
三、 仪器结构与原理
高压电源
凹面镜 样品
单色仪
光电倍增管
驱动电路
光子计数器
激 光 器
计算机
显示器
仪器组成
激光拉曼光谱仪的基本组成有激光光源,样品 室,单色器,检测记录系统和计算机五大部分。
拉曼光谱仪中最常用的是He~Ne气体激光器。
其输出激光波长为6328埃,功率在100mW以下。
拉曼散射效应的进展:
拉曼散射效应是印度物理学家拉曼(C.V.Raman)于1928年首次发 现的,本人也因此荣获1930年的诺贝尔物理学奖。
1928~1940年,受到广泛的重视,曾是研究分子结构的主要手段。 这是因为可见光分光技术和照相感光技术已经发展起来的缘故;
1940~1960年,拉曼光谱的地位一落千丈。主要是因为拉曼效应太 弱(约为入射光强的10-6),并要求被测样品的体积必须足够大、无 色、无尘埃、无荧光等等。所以到40年代中期,红外技术的进步和商 品化更使拉曼光谱的应用一度衰落;
红外光谱与Raman光谱比较
③ 两者间的联系
可用经验规则来判断分子的红外或拉曼活性: a 相互排斥规则:凡有对称中心的分子,若有拉
曼活性,则红外是非活性的;若红外活性,则 拉曼非活性。 b 相互允许规则:凡无对称中心的分子,大多数 的分子,红外和拉曼都活性。 c 相互禁止规则:少数分子的振动,既非拉曼活性, 又非红外活性。
红外光谱(IR)和拉曼光谱(Raman)

(2)分光系统 分光系统包括入射狭缝到出射狭缝这一部分。主要由
反射镜、狭缝和分光器组成。作用是将复式光分解成单 色光。分光系统也叫单色器。
(a)狭缝。 (b)反射镜。
分子的振动分为伸缩振动和变形振动两类。 伸缩振动是沿原子核之间的轴线作振动,键长有变化 而键角不变,用字母υ来表示。
伸缩振动分为不对称伸缩振动υas和对称伸缩振动υs。
变形振动是键长不变而键角改变的振动方式,用字母δ 表示。
亚甲基 的振动
伸缩 振动
υ
变形 振动
δ
对称伸 缩振动
υS
不对称 伸缩振动
有红外吸收的称为红外活性。
振动是否有红外活性与分子的对称类型有关。 因为偶极矩是一个矢量,中心对称的振动偶极矩变化 为零。以中心对称的振动在红外光谱中不产生吸收,但在 拉曼光谱中是有活性的。
在光谱图上能量相同的峰因发生简并,使谱带重合。
由于仪器分辨率的限制,使能量接近的振动峰区分不开。 能量太小的振动可能仪器检测不出来.
红外分光光度计
按分光器将红外分光光度计分为四代: 以人工晶体棱镜作为色散元件的第一代; 以光栅作为分光元件的第二代; 以干涉仪为分光器的傅里叶变换红外光度计是第3代;
用可调激光光源的第4代仪器。
双光束红外分光光度计的工作原理:
3.3.2 红外分光光度计的主要部件:
(1)光源: 光源的作用是产生高强度、连续的红外光。 (a)硅碳棒。由硅碳砂加压成型并经锻烧做成。工作温 度1300~1500℃,工作寿命1000小时。硅碳棒不需要预热, 寿命也较长。价格便宜。
拉曼光谱-(PDF)

四、低维纳米体系的理论基础和光谱特征在边界处,晶体材料的平移对称性被打破了,导致了表面和界面振动模式的出现。
此外,加工处理和生长过程中,晶粒的外层原子常常与相邻原子再作用(点阵重构、钝化/腐蚀层、污染物等)而经受陡峭的热化学梯度,产生了新相,这些新相产生了新谱。
这些因素在体材料Raman谱中常常被忽略了,但可以预言在纳米晶体中它们将变得非常有意义,因为对纳米结构这些贡献是非常大的。
12纳米粒子的特征:1 维度、尺寸与特征长度1)几何维度和几何大小2)特征长度指物力长度:退相长度(dephasing length )L φ、扩散长度(diffused length )L d 以及电子(激子)的波尔半径r e 、粒子的德布罗意波长λd 和电磁波长λ等。
不同外界条件下的同一特征长度的几何尺寸可能会不同,如:氢原子中电子的波尔半径只有0.05nm ,而在GaAs 中传导电子的波尔半径可达10nm 。
4.1低维纳米体系的晶格动力学和光散射理论研究1949年Frohlich第一个提出并研究了有限,尺寸晶体声子谱,理论。
Frohlich研究一个双原子球形样品,球半径大于晶格常数但小于红外波长,他证明:1)球内的计划是均匀的;2)在体材料的纵、横光学声子频率ωL和ωT之间出。
现一个新的光学模——称为Frohlich模ωF随后,小尺寸晶体的晶格动力学和拉曼散射的工作不断进展,形成新的学科分支。
564.1.1 超晶格半导体超晶格结构如图所示,此结构将导致与体材料不同的新的色散和光谱特征。
1)沿生长方向,构成了光学声子势阱,阱中声子的能量特征与势阱中的电子相类似;2)新的晶格周期L = (n 1a 1+n 2a 2), (其中,n 1和n 2是单层数,a 1和a 2分别是单层厚度,一般,L >> a;体材料-π/a —π/a 的大布里渊区变为-1/L —1/L 的小布里渊区。
对1和2体材料色散曲线差别不大(声学声子通常如此),则体色散曲线“折叠”入小布里渊区,超晶格中材料1和2的声子的能量分别“分裂”成n 1+n 2个能级。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3. 物证鉴定
非法药品、爆炸物及颜料和墨水的鉴定等。
毒品鉴定
4. 其它
辅助临床病理诊断,珠宝玉石鉴定等
近年来,各种新的Raman技术不断涌现
Raman光谱属于分子振动光谱,主要用于分子结构分析.
二、基本原理
1. Raman效应
样 品 池
当一束激发光的光子与作为散射中心的分子发生相互作用时, 大部分光子仅是改变了方向,而光的频率保持不变 (s
=
i) ,这种散射称为瑞利散射。
但也存在很微量的光子(约占10-6~10-10)不仅改变了光的传
材料的组成
加压/拉伸状态
晶体的对称 性和取向 晶体的质量
应用举例:
1. 在化学、物理和材料科学中的应用
测定无机化合物的结构,包括结晶状况(有序性)、晶粒 大小及薄膜内应力等;
确定同素异构体
鉴别有机分子的特殊结构和特殊官能团
Relative Intensity/a.u.
3#
Si薄膜Raman谱
●主要特点: 分析速度快, 无荧光干扰, 分辨率高.
四、 Renishaw2000显微Raman光谱仪
Renishaw2000显微Raman谱仪
特点:可以对不均匀样品进行微区分析.
Renishaw2000显微Raman谱仪结构示意图
首先通过光学显微镜,得到样品放大的像,以 选择待分析区域;通过光束转换装置,将聚焦后的 激光束对准待测微区;将微区散射光聚焦于单色仪
对任何分子可粗略地用下面的原则来判断其拉曼或红外活性:
相互排斥规则:凡具有对称中心的分子,若其分子振动对
拉曼是活性的,则其红外就是非活性的。反之,若对红外
是活性的,则对拉曼就是非活性的。
相互允许规则:凡是没有对称中心的分子,则可能有一些 振动对Raman和红外都是活性的。
相互禁阻规则:对于少数分子振动,其红外和拉曼光谱都 是非活性的。
E Ee Ev Er
上述能量都是量子化的,形成能级。每种分子都有自己特 定的组成和结构,因而具有各自的特征能级图。
E
Ee:能级间隔120eV 可见和紫外区
2 1 0
B
Ev:能级间隔0.05 1eV 红外区
Er:能级间隔0.0010.05eV 微波区
2 1 0 分子能级结构示意图
播方向,而且改变了光波的频率(s
= i±) ,这种散
射称为拉曼散射, 其中称为Raman位移, s
射带为Stokes散射, s
= i-的散
= i+的散射带为反Stokes散射。
拉曼散射的产生原因是光子与分子之间发生了能量交换。
2. 分子能级
物质中分子的运动可分为振动、转动和电子运动,则分子 能量:
采用可调谐激光器,可根据被测物质的特点选择合适的波长。
2. 单色仪 ------光谱仪的核心.
3. 探测器:
由于Raman散射光极弱,一般来说, 当激发光的功率为1W
时,到达探测器的散射光功率仅为10-10—10-11W, 甚至更低. 因此
要求探测放大系统具有高灵敏度和高信噪比. 对于可见区的 Raman散射光,可用光电倍增管作探测器. 光电倍增管的的灵敏度与入射光波长有关,在长波区即红 外和近红外区,其灵敏度下降很多。 光电倍增管应避免强光进入,在Raman测试时,一定要把 瑞利线挡住,以免造成过载而烧毁光电倍增管。
O=C=O
对称伸缩
偶极距不变无红外活性
O=C=O
反对称伸缩
偶极距变有红外活性
极化率变有拉曼活性 极化率不变无拉曼活性
三、Raman光谱仪结构
1. 色散型激光Raman光谱仪
结 构 框 图
●
样品室
激光器
双单色仪
计
检测器
算 机
记录仪
结 构 示 意 图
●
● 主要组件
1. 激光器:
Raman光谱仪通常采用连续波气体激光器,它们的单色性和
A
实验发现,Raman位移一般在103500cm-1之间 ,对 应于 红外光谱区,表明Raman散射现象与分子振动能
级的改变有关。
3. Raman散射的量子解释
受激虚态
i
s
s
i
s = i- s = i
Stokes散射
s = i+
E1 振动激发态 E0 振动基态
样品需用量很小,微区分辨率可小于2微米
对样品无接触、无损伤;
制样简单:液态样品一般封装在玻璃毛细管中;固态 样品可直接测量
适合含水样品
局限性:不适于有荧光产生的样品 解决方案:改变激光的激发波长;或尝试FT-Raman光谱仪
Raman光谱可获得的信息
Raman 特征频率 Raman 谱峰的改变 Raman 偏振峰 Raman 峰宽 MoS2, MoO3 每1%的应变,Si产生 1 cm-1 Raman 位移 用CVD法得到金刚 石颗粒的取向 塑性变形的量
2. 傅立叶变换激光Raman光谱仪
● 结构原理:与傅立叶变换红外光谱仪相类似。整个Raman光 谱范围的散射光经干涉仪形成干涉图样,干涉图样经计算机进
行傅立叶变换后即可得到Raman强度随位移变化的Raman光谱
图。与色散型 Raman光谱仪相比,其分析速度大大加快。
● 结构示意图:
● 主要组件:
0
Q Q 0
(3) (4)
其中
Q A exp[i(2vt q r )]
将(2)、(3)、(4)式代入(1)式可得:
P E0i exp[i(2 i t ki r )] Q
单晶石墨:1580cm-1 碳纳米管: 1583cm-1 和1355cm-1 C60 :共有46种振动膜,其中10 种是Raman活性பைடு நூலகம்。两个强度较 大的峰分别位于1459和1469cm-1
2. 在生物学中的应用
由于水的Raman光谱很弱,可用Raman光谱对蛋白质、
酶、核酸等生物大分子在接近生物体内环境的水溶液中 进行。
分析测试设备系列讲座
拉曼(Raman)光谱法
主要内容
一 、引言
二、Raman光谱法的基本原理 三、Raman光谱仪的结构
1. 色散型激光Raman光谱仪 2. 傅立叶变换激光Raman光谱仪
四、Renishaw2000显微Raman光谱仪 五、Raman光谱的特点与应用
一、引 言 1. 光谱分析方法简介
稳定性较好. 最常用有主波长为632.8nm 的He-Ne激光器、 主波长为514.5nm 和488.0nm Ar+激光器。 激发光波长的选择:(1)Raman散射光的强度和频率的4次 方成正比,选用短波长激光可提高信号强度;(2)有些样 品受到短波长的激光照射会产生严重的荧光干扰,这时应选 用较长波长的激光。
1. 近红外激光光源:
采用Nd-YAG(掺钕钇铝石榴石)激光器(1064nm).由于其能 量低于荧光激发所需阈值,从而避免了荧光对 Raman光谱的干
扰. 不足之处是散射光的强度降低,从而影响了仪器的信噪比.
2. Michelson干涉仪:
3. 探测器: 一般采用InGaAs或Ge半导体探测器,费用相对较高.
P Ei P Ei
(1)
其中是分子极化率, Ei为入射光波的电场, 可表示为: (2) Ei E0i exp[ i(2 i t ki r )] 分子振动时,原子核位置的移动改变了核对电子的吸引力,使得 分子的电荷分布即电子云发生形变,这意味着极化率受到分子振 动的调制, 将极化率按原子核位移的简正坐标Q 展开,即:
0
A E0i exp{ i[2 ( i )t (ki q ) r ]} 0
分析:
● 一个振荡的偶极矩是产生新波动的波源, 上式表明散射波中除了 频率为i的弹性散射波外, 还可能产生频率为 i 的非弹性散射波.
◆ ◆ ◆ s = i s = i - s = i + ks=ki ks=ki-q ks=ki+q q ks 斯托克斯散射(产生一个声子) 瑞利散射 斯托克斯散射 反斯托克斯散射 ki q ks 反斯托克斯散射(吸收一个声子)
光谱;而红外光谱是分子对红外光的吸收,属吸收光谱.
从选律来看, 分子的非对称性振动和极性基团的振动,会引起分 子偶极矩的变化,是红外活性的;而分子对称性振动和非极性基团 的振动,会使分子变形,极化率随之变化,是Raman活性的.
拉曼光谱适合研究相同原子的非极性键的振动,如C-C,S-S,
N-N键等;红外光谱适合研究不同原子的极性键的振动,如 C=O,C-H,N-H和O-H等. 二者是相互补充的.
狭缝,即可得到指定微区的Raman光谱.
结构特点:
光学显微镜:局部放大
自动移动平台:便于微区分析 高低温控制系统:可在77~573K范围内实现在线测量 激光器: He-Ne激光器( 632.8nm ) Ke+激光器( 532nm)
五、Raman光谱的特点及应用 主要特点:
快速分析、鉴别各种无机、有机、生物材料的结构
2#
1#
400 450 500 550 -1 Raman shift/cm 600
I 520 I 510 Ic I 520 I 510 I 480
Relative Intensity/a.u.
400
450
500 Raman shift/cm-1
550
600
碳异构体的Raman谱
金刚石(sp3):1332cm-1
