造成RO膜污染的原因及解决方式
反渗透膜的污染及其控制方法
1、颗粒污染
◆起因 ⑴预处理过程的设计和设备缺陷。预处理设备和反渗透设备不匹配，造成预处理效率过 低。 ⑵预处理过程中设备有泄漏，特别是 5μ过滤器密封不好，细小砂粒和活性炭粉末及水 中悬浮的晶体颗粒漏入反渗透系统中。 ⑶预处理过程操作的问题，如絮凝剂和混凝剂的加入量不合适，预处理流速过高。 ◆表现 一段压差增加。 ◆解决办法 (1)检查预处理流程 (2)检查絮凝剂、流速、过滤器的滤料 (3)检查保安过滤器的压差和安装情况 (4)清洗。颗粒一旦进入膜后会在隔网的交叉点处沉积下来，这种情况一般发生在系统 的进口处，常规的清洗很难将其清洗出来。若遇到这种情况，目前的解决方法是将一段进口 的第一支膜元件抽出换掉，或将进口端的膜换到系统的末端并且改变其进水方向，并且采用 大流量低压冲洗。
3、有机物和胶体污染
◆起因 在反渗透制水过程中胶体微粒随水流流动方向有一渗透压力，这个力将胶体拉到膜面附 近聚集，形成胶体的碰撞长大而吸附在膜表面，成为污堵物。无论采用的是地下水还是地表 水，都有胶体存在，只是状态和量不同而已，所以胶体污染是反渗透最普遍的污染。 ◆表现 一段压差增加，产水量降低。 ◆预防及解决方法 (1)使用阴离子型高分散性的阻垢剂。 (2)尽量降低膜面的粗糙度，使用耐污染膜。 (3)在膜允许的给水流量下，尽可能的提高膜的进水量以保证足够的湍流程度，如果资 金许可，最好设计带有定时的自动低压冲洗。 (4)选择适当的阴离子型高效分散剂，运行过程中要定期进行低压冲洗，尤其是停机时 一定要进行低压冲洗，如果对水的回收率要求不高，可以采用低回收率运行。注意在不同回 收率运行时，阻垢剂的添加量不同。 (5)采用膜适用的清洗剂进行清洗。
反渗透膜污染分析及其清洗
反渗透膜污染分析及其清洗反渗透膜投入使用后，就要受到水中杂物的污染，由于各地水源水质不同，所采取的预处理工艺方法也不尽相同，所以反渗透的污染物各不相同，污堵的速度差别很大。
即使同一个系统，每个周期的污染物也不完全相同，常常不止一种污染物，它们相互影响，加快了污堵速率和污染的复杂性，增加了清洗难度。
常见的污堵情况有以下几种。
1、胶体污堵胶体污堵是一种普遍现象，不管是地下水还是地表水，总含有铁铝胶体、硅胶体、有机质胶体，预处理时加入的混凝剂，助凝剂，阻垢剂等形成的胶体，这些都可能沉积在膜表面形成胶体污染。
使系统质差增加，产水量降低，脱盐率下降。
2、生物污堵生物污堵主要发生在地表水处理系统和频繁启停操作的系统。
单一的杀菌剂是不能将水中的各种细菌微生物全部杀死，系统设在死角区，或停用时间过长造成细菌微生物生长繁殖，粘附在膜表面形成生物粘膜。
使系统运行压差升高，产水量下降，脱盐率先是略有上升，然后降低。
3、化学结垢化水结垢往往发生在二段，被浓缩盐水中过量的溶解盐沉淀而结垢。
表现为原段压降升高，脱盐率下降，出力降低。
只要调整好回收率和阻垢剂加量是可以控制的。
4、颗粒堵塞颗粒污堵往往发生在前端。
主要原因是新系统投运时冲洗不彻底，保安过滤器缺陷致泥上、细砂等腐蚀碎片通过。
或是微米滤芯采用缠绕型号，绒毛脱落，还有是运行压差高，使膜边上的膜片脱落堵在下一个膜的前端。
造成压降升高、出力减小。
这些是机械性污堵，是可以预防的。
膜污堵后的通性就是压差升高，出力降低，脱盐率降低。
膜污染后其运行指标与投运相比，在产水量降低15%，校正后的压差变化达15%或归一化后的盐通量达15%时应进行清洗。
目前反渗透膜的清洗配方一般都是膜生产商提供的，按性能一般分为酸洗、碱洗、盐洗和氧化清洗四大类。
其配方是有保守性和关健技术的保密性，且还有不同地区，不同水质的差异性。
所以各单位使用后其清洗效果相差很大。
所以我们根据理论分析和现场试验来选择了优效的配方。
造成RO膜污染的原因及解决方式
精心整理1.造成RO膜污染的原因有哪些？反渗透运行时，进水中含有的悬浮物质、溶解物质以及微生物繁殖等原因都会造成膜元件污染。
反渗透系统的预处理应尽可能的除去这些污染物质，尽量降低膜元件污染的可能性。
造成膜污染的原因主要有以下几种：新装置管道中含有油类物质和焊接管道时的残留物，以及灰尘且在装膜前未清洗干净；●预处理装置设计不合理；●添加化学药品的量发生错误或设备发生故障；●人为操作失误；●停止运行时未作低压冲洗或冲洗条件控制得不正确；●给水水源或水质发生变化。
●污染物的种类、发生原因及处理方法请参见下表。
反渗透膜污染的和种类、原因及处理方法污染物种类原因对应方法堆积物胶体和悬浮粒子等膜面上的堆积提高预处理的精度或采用UF/MF结垢由于回收率过高导致无机盐析出调整回收率，加阻垢剂生物污染微生物吸附以及繁殖定期杀菌处理有机物的吸附荷电性/疏水性有机物和膜之间的相互作用膜种类的选择需正确2.反渗透和纳滤系统的清洗方式有哪些？反渗透和纳滤系统的清洗可分物理清洗和化学清洗。
物理清洗也可叫物理冲洗，冲洗是采用低压大流量的进水冲洗膜元件，冲洗掉附着在膜表面的污染物或堆积物。
冲洗的要点：a.冲洗的流速装置运行时，颗粒污染物逐渐堆积在膜的表面。
如果冲洗时的流速和制水时的流速相等或略低，则很难把污染物从膜元件中冲出来。
因此，冲洗时要使用比正常运行时更高的流速。
通常，单支压力容器内的冲洗流速为：●8英寸膜元件：7.2-12m3/h；●4英寸膜元件：1.8-2.5m3/h。
b.冲洗的压力正常高压运行时，污染物被压向膜表面造成污染。
所以在冲洗时，如果采用同样的高压，污染物仍会被压在膜表面上，清洗的效果不会理想。
因此在冲洗时，应尽可能的通过低压、高流速的方式，增加水平方向的剪切力，把污染物冲出膜元件。
压力通常控制在0.3MPa以下。
如果在0.3MPa 以下，很难达到一定的流量时，应尽可能控制进水压力，以不出产水或少出产水为标准。
反渗透膜污堵原因的分析及处理措施
反渗透膜污堵原因的分析及处理措施反渗透技术是当今最先进、最节能、效率最高的分离技术。
以高分子分离膜为代表的膜分离技术作为一种新型、高效流体分离单元操作技术，30年来取得了令人瞩目的飞速发展，已广泛应用于国民经济的各个领域。
1、反渗透除盐工作原理反渗透亦称逆渗透（RO）。
是用一定的压力使溶液中的溶剂通过反渗透膜（或称半透膜）分离出来。
因为它和自然渗透的方向相反，故称反渗透。
根据各种物料的不同渗透压，就可以使大于渗透压的反渗透法达到分离、提取、纯化和浓缩的目的。
反渗透膜是由具有高度有序矩阵结构的聚合纤维素组成的。
它的孔径为0.1纳米-1纳米，即一百亿分之一米（相当于大肠杆菌大小的千分之一，病毒的百分之一）。
2、反渗透膜污堵的原理原水中均含有一定浓度的悬浮物和溶解性物质。
悬浮物主要是无机盐、胶体和微生物、藻类等生物性颗粒。
溶解性物质主要是易溶盐（如氯化物）和难溶盐（如碳酸盐、硫酸盐和硅酸盐）金属氧化物，酸碱等。
在反渗透过程中，进水的体积在减少，悬浮颗粒和溶解性物质的浓度在增加。
悬浮颗粒会沉积在膜上，堵塞进水流道、增加摩擦阻力（压力降）。
难溶盐在超过其饱和极限时，会从浓水中沉淀出来，在膜面上形成结垢，降低RO膜的通量，增加运行压力和压力降，弁导致产品水质下降。
这种在膜面上形成沉积层的现象叫做膜污染，膜污染的结果是系统性能的劣化。
需要在原水进入反渗透膜系统之前进行预处理，去除可能对反渗透膜造成污染的悬浮物、溶解性有机物和过量难溶盐组分，降低膜污染倾向。
对进水进行预处理的目的是改善进水水质，使RO膜获得可靠的运行保证。
目前我厂脱盐水岗位反渗透膜污堵速度快，几乎每周清洗一次清洗完后产水量很快恢复，但运行一周后产水量从120m3/h降到80m3/h,必须清洗否则影响制水，如此反复清洗对反渗透膜造成很大的损害，而且还影响正常制水，如果不找出污堵的原因会对系统的正常运行造成很大的威胁。
3、反渗透膜的清洗3.1当反渗透系统（或装置）出现以下症状时，需要进行化学清洗或物理冲洗：1）在正常给水压力下，产水量较正常值下降10〜15%;2）为维持正常的产水量，经温度校正后的给水压力增加10〜15%;3）产水水质降低10〜15%透盐率增加10〜15%;4）给水压力增加10〜15%;5）系统各段之间压差明显增加。

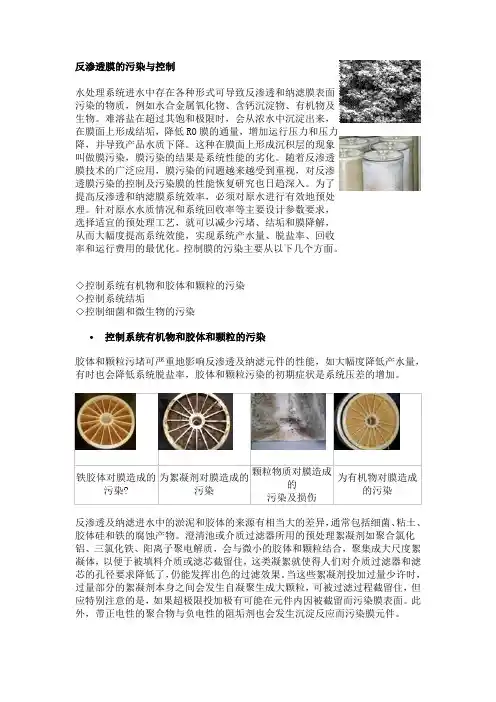

反渗透膜的污染与控制
水处理系统进水中存在各种形式可导致反渗透和纳滤膜表面污染的物质，例如水合金属氧化物、含钙沉淀物、有机物及生物。
难溶盐在超过其饱和极限时，会从浓水中沉淀出来，在膜面上形成结垢，降低RO膜的通量，增加运行压力和压力降，并导致产品水质下降。
这种在膜面上形成沉积层的现象叫做膜污染，膜污染的结果是系统性能的劣化。
随着反渗透膜技术的广泛应用，膜污染的问题越来越受到重视，对反渗透膜污染的控制及污染膜的性能恢复研究也日趋深入。
为了提高反渗透和纳滤膜系统效率，必须对原水进行有效地预处理。
针对原水水质情况和系统回收率等主要设计参数要求，选择适宜的预处理工艺，就可以减少污堵、结垢和膜降解，从而大幅度提高系统效能，实现系统产水量、脱盐率、回收率和运行费用的最优化。
控制膜的污染主要从以下几个方面。
◇控制系统有机物和胶体和颗粒的污染◇控制系统结垢◇控制细菌和微生物的污染控制系统有机物和胶体和颗粒的污染胶体和颗粒污堵可严重地影响反渗透及纳滤元件的性能，如大幅度降低产水量，有时也会降低系统脱盐率，胶体和颗粒污染的初期症状是系统压差的增加。
反渗透及纳滤进水中的淤泥和胶体的来源有相当大的差异，通常包括细菌、粘土、胶体硅和铁的腐蚀产物。
澄清池或介质过滤器所用的预处理絮凝剂如聚合氯化铝、三氯化铁、阳离子聚电解质，会与微小的胶体和颗粒结合，聚集成大尺度絮凝体，以便于被填料介质或滤芯截留住，这类凝絮就使得人们对介质过滤器和滤芯的孔径要求降低了，仍能发挥出色的过滤效果。
当这些絮凝剂投加过量少许时，过量部分的絮凝剂本身之间会发生自凝聚生成大颗粒，可被过滤过程截留住，但应特别注意的是，如果超极限投加极有可能在元件内因被截留而污染膜表面。
此外，带正电性的聚合物与负电性的阻垢剂也会发生沉淀反应而污染膜元件。
判断反渗透和纳滤进水胶体和颗粒污染程度的最好技术是测量进水淤积指数(SDI值)，有时也称为污染指数(FI值)。
它是设计RO/NF预处理系统之前应该进行测定的重要指标，同时在RO日常操作时也需定时地检测(地表水一般建议每天三次)。
反渗透膜污染以及设备维护
反渗透膜污染以及设备维护——深圳恒通源一、反渗透膜的污染和危害1、反渗透系统污染反渗透系统的污染通常指系统进水中所含的无机盐、有机物、胶体以及微生物在膜表面附着、沉积或水中无机离子结垢析出引起的污染。
2、污染的危害反渗透的污染是一个渐进发展的过程，在污染的初期系统的影响不是很明显，对生产的危害也不是很大，如果及时进行清洗基本可以恢复。
但如果处理不及时，系统继续恶化，重度污染会带来严重影响：反应在反渗透出水水质下降;反渗透产水量下降，水耗增加;制水电耗提高;反渗透膜元件寿命缩短。
二、反渗透膜污染的影响因素分析1、膜自身性质与膜污染膜自身性质对膜的污染的影响包括材质的亲水性、膜表面的粗糙度、膜组件的类型、材质的性质、给水通道的设计、膜表面的电性等影响因素。
研究结果表明：疏水性膜有利于除盐，不利于除有机物，较亲水膜更易堵塞;膜面越粗糙，越易吸附污染物形成污垢;膜组件类型的不同，抗污染能力也不同，板框式、圆管式、螺旋卷式至中空纤维式抗污染能力依次减弱;目前，常用的醋酸纤维素膜抗氧化性能好，膜面较光滑，但化学稳定性较差，易水解，衰减较快，压力要求较高。
而聚酰胺复合膜具有压力低、高脱盐率、高通量等优点，但不耐氯和氧化剂，抗结垢性能也不如醋酸纤维膜;好的给水通道使水呈高速紊流状态，减少浓差极化，减少污染物在膜面上的沉积，增强膜的可清洗性;膜元件表面带负电，很容易吸附带正电荷的物质到膜表面而形成污染，但表面电中性的膜，污染物不易吸附在膜表面，增加抗污染性。
2、水质与膜污染水质对膜污染，因污染物而异，主要表现在生物污染、胶体污染、和无机盐污染。
1)生物污染是微生物在反渗透膜表面吸附并生长，在营养源充足的情况下，溶液中的生物量越多，膜表面吸附的生物量也越多，膜的污染也会越严重。
2)胶体污染是水中悬浮的无机和有机混合的颗粒被截留在膜面，形成半胶束或双分子层的污垢导致膜污染。
铁、铝、硅和有机物等容易在水中形成不溶性的胶体，容易造成膜的污染。
超滤膜污染的原因危害及处理办法
超滤膜污染的原因危害及处理方法一、超滤膜污染的原因分析超滤膜的污染主要是内膜材料及溶液溶质的化学特性所导致的，膜与溶质之问相互作用而产生的后果。
无论是在何种应用场合，超滤处理所分离的对象大多为溶解态或胶体态的大分子量有机物质，当这些物质和由人工合成的有机高分子材料制成的超滤膜相接触时，在溶质与膜材料之间会产生较为强烈的附着、吸附乃至结合的倾向，从而在膜表面上形成吸附污垢层，造成膜的污染。
此外，膜的污染还包括料液中悬浮物在膜表面的沉积。
超滤膜一旦被污染，将引起膜透水通量的下降，并且这种通量的衰减通常是不可逆的，这样就会导致超滤过程无法进行较长时间的稳定操作，影响超滤效率的充分发挥。
二、膜污染的控制措施有：①通过有效的清洗将膜的透水性能得到恢复；②采取过滤、混凝沉降等措施对料液进行预处理；③增加膜面的切向流速，降低边界层厚度，提高传质系数；④选择适宜的操作压力，避免增加沉淀层密度及厚度；⑤研制开发具有较优抗污染性能的制膜材料。
三、如何选择超滤膜的清洗膜的清洗效果在规定的操作条件下，超滤膜的使用寿命通常为12～18个月。
由于超滤过程中溶质与超滤膜之间的相互作用，会使膜表面形成吸附积淀层而导致膜的污染，因而必须对膜进行定期的清洗，以恢复和保持膜的透水通量，延长膜的寿命。
膜的清洗方法有水力清洗、药剂清洗和机械清洗等方式，通常应根据膜及处理料液的性质以及膜组件的形式进行确定。
由于超滤工艺中处理对象多为大分子和胶体溶液，膜极易被污染，超滤膜需要定期清洗。
清洗溶液的配方一般根据膜的性质和污染物的种类来确定。
例如加洗剂对蛋白质、多糖类及胶体污染有较好的清洗效果；乳化油废水，例如机加工企业的冷却液、羊?加工行业的洗废水，多采用表面活性剂和碱性水溶液对膜面进行清洗；乳胶污染常采用低分子醇及丁酮；纤维油剂污染除用温水清洗外，还定期用工业酒精清洗；用膜工艺处理生活污水时常采用次氯酸钠溶液等。
如果有现成的资料，其清洗配方和清洗周期需通过试验确定。
反渗透膜污染分析及清洗保养方法解读
反渗透膜污染分析及清洗保养方法解读反渗透膜污染分析及清洗保养方法解读反渗透膜是一种模拟生物半透膜制成的具有确定特性的人工半透膜，是反渗透技术的核心构件。
反渗透技术原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分别开来。
反渗透膜的膜孔径特别小，因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等。
本文，衡美水处理先带您了解一下反渗透膜污染种类。
一、反渗透膜污染种类介绍1、颗粒状污染：泥沙、前处理滤料细末等；2、生物性污染：细菌、病毒、藻类等；3、有机物污染：铁、铝氧化物等；4、无机物污染：碳酸盐类垢、硫酸盐类垢、氟、硅垢等。
一种情形是洗后效果不明显，一种是洗后当时效果还可以，但运行不久即恢复到原来的水平上，究其原因：是由于药剂仅是将垢体松解，而未能溶解，因而用不了多长时间，又污堵了。
例如：我们常见到反渗透装置一、二段压差明显上升，用一般方法清洗，几乎很难将压差降下来。
其原因一般就是复合垢的原因，可能是生物的尸体产生的胶体或蛋白质将小颗粒特吸附，粘结于表面也可能是前处理、预处理的絮凝剂阻垢剂添加过量而积存于隔网孔隙内，日久成垢，影响产水量和脱盐率。
再者，也可能是系统设计中，浓差比选择偏小而使泥沙淤积在道道中而形成污染，还有其他一些特别情形也会造成一、二段压差的明显上升。
反渗透膜的压差上升，产水量削减，脱盐率下降，一般多为无机盐垢所致。
依据水质，有单纯某一种如碳酸盐垢。
而很多情形下，不仅只是一种，而是多种如碳酸盐、硫酸盐、硫酸盐垢有硫酸钙、硫酸银、还有硅垢，如冬天气温低或深井水温低，还可能复合硅垢。
此外有些地区氟化物污垢也是有实例可证的。
综上所述，由于污染情形不同，用一种或简洁的几种方法和药剂是不能很好的解决污染问题的。
清洗膜元件需要讲究对症下药，假如接受了错误的清洗药剂和清洗方法，将导致难以挽救的损失。
例如对于清洗碳酸盐类垢与硫酸盐类垢就截然不同，假如用反了，清洗过的膜就再也恢复不了原有性能指标，因此选择正确的清洗药剂和方法的前提是正确分析了解污垢的性质、种类和程度，这项工作非专业的清洗队伍是很难胜任的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
造成R O膜污染的原因
及解决方式
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
1.造成RO膜污染的原因有哪些
反渗透运行时，进水中含有的悬浮物质、溶解物质以及微生物繁殖等原因都会造成膜元件污染。
反渗透系统的预处理应尽可能的除去这些污染物质，尽量降低膜元件污染的可能性。
造成膜污染的原因主要有以下几种：
新装置管道中含有油类物质和焊接管道时的残留物，以及灰尘且在装膜前未清洗干净；
●预处理装置设计不合理；
●添加化学药品的量发生错误或设备发生故障；
●人为操作失误；
●停止运行时未作低压冲洗或冲洗条件控制得不正确；
●给水水源或水质发生变化。
●污染物的种类、发生原因及处理方法请参见下表。
反渗透膜污染的和种类、原因及处理方法
2.反渗透和纳滤系统的清洗方式有哪些
反渗透和纳滤系统的清洗可分物理清洗和化学清洗。
物理清洗也可叫物理冲洗，冲洗是采用低压大流量的进水冲洗膜元件，冲洗掉附着在膜表面的污染物或堆积物。
冲洗的要点：
a.冲洗的流速
装置运行时，颗粒污染物逐渐堆积在膜的表面。
如果冲洗时的流速和制水时的流速相等或略低，则很难把污染物从膜元件中冲出来。
因此，冲洗时要使用比正常运行时更高的流速。
通常，单支压力容器内的冲洗流速为：
●8英寸膜元件：h；
●4英寸膜元件：。
b.冲洗的压力
正常高压运行时，污染物被压向膜表面造成污染。
所以在冲洗时，如果采用同样的高压，污染物仍会被压在膜表面上，清洗的效果不会理想。
因此在冲洗时，应尽可能的通过低压、高流速的方式，增加水平方向的剪切力，把污染物冲出膜元件。
压力通常控制在以下。
如果在以下，很难达到一定的流量时，应尽可能控制进水压力，以不出产水或少出产水为标准。
一般进水压力不能大于。
c.冲洗的频率
条件允许的情况下，建议经常对系统进行冲洗。
增加冲洗的次数比进行一次化学清洗更有效果。
一般冲洗的频率推荐以一天一次为好。
根据具体的情况，用户可以自行控制冲洗的频率。
化学清洗是指在物理冲洗已经不能使反渗透膜的性能恢复时，使用化学药剂及方法来清洗。
化学清洗药剂该如何选择
不同污染物应采用不同的清洗药剂。
污染发生时通常不是一种污染物，因此常规化学清洗需要包括高PH值清洗和低PH值清洗两大步骤。
可以使用的常规化学清洗药剂。
要选用哪个清洗剂进行化学清洗，可以按以下方法判断：
●按反渗透进水水质判断；
●进行全系统膜元件清洗之前，可以从系统中取出一、两支膜元件，通过进行清洗试验，选择最佳的清洗药品。
一般来说，应先采用高PH清洗液清洗油类和微生物污染，然后采用最低PH清洗液清洗无机垢类或金属氧化物污染。
有时也先酸洗后碱洗，或者只采用一种药剂清洗，例地下水源的铁污染，采用简单的低PH清洗液即可。
有时清洗液中加入洗涤剂以便去除微生物和有机污染物；有些加入螯合剂如EDTA，以便更好地去除胶体、有机物、微生物和硫酸盐垢。
如果选择清洗剂不当，或清洗顺序不当，可能会使污染恶化。
清洗液的种类有哪些呢
①溶液1：%（W)柠檬酸（C6H8O7)的低PH清洗液。
对于去除无机盐垢（如碳
酸钙垢、硫酸钙、硫酸钡、硫酸锶垢等），金属氧化物或氢氧化物（铁、锰、铜、镍、锌等），及无机胶体十分有效。
市售柠檬酸为粉末固体。
②溶液2：（W)%STPP(三聚磷酸钠Na5P3O10）和%（W)的Na-EDTA混合的高PH
（PH值为10）洗液。
它专用于去除硫酸钙垢和轻微至中等程度的天然有机污染物。
STPP具有无机螯合剂和洗涤剂的功用。
Na-EDTA是一个具有螯合性的有机螯合清洗剂，可有效去除二价和三价阳离子和金属离子。
市售STPP和Na-EDTA 均为粉末固体。
③溶液3：（W)%STPP(三聚磷酸钠Na5P3O10）和%（W)的Na-DDBS[十二烷基苯磺酸钠，C6H5(CH2)12-SO3Na]混合的PH值为10的溶液。
该清洗液用于去除重度
的天然有机物（NOM)污染。
STPP具有无机螯合剂和洗涤剂的功用，Na-DDBS则为阴离子洗涤剂。
④溶液4：%（W)盐酸低PH清洗液（PH为），主要用于去除无机物垢（如碳酸钙垢等），金属氧化物/氢氧化物（铁、锰、铜、镍、铝等），及无机胶体。
这种清洗液比溶液1要强烈，盐酸是强酸溶液，配制时需遵守相关注意事项。
⑤溶液5：%（W)连二亚硫酸钠（Na2S2O4）低PH清洗液(PH=4-6）。
它用于去
除金属氧化物和氢氧化物。
连二亚硫酸钠是强还原剂，本溶液有强烈气味需合适通风环境。
连二亚硫酸钠为粉末固体。
⑥溶液6：%氢氧化钠和%（W)SDS(十二烷基苯磺酸钠)高PH混合液（PH 为）。
它用于去除天然有机污染物、无机/有机胶体混合污染物和微生物（菌素、藻类、霉菌、真菌）污染。
SDS是会产生一些泡沫的阴离子表面活性剂型的洗涤剂。
⑦溶液7：%（W)氢氧化钠高PH清洗液（PH为）。
用于去除聚合硅垢，这是一种较为强烈的碱性清洗液。
3.反渗透和纳滤系统的在线清洗方法有哪些
在线清洗是指膜元件保留在压力容器中进行。
离线清洗是指从大系统中取出一支膜元件，用特定的清洗装置进行化学清洗。
一般的化学清洗步骤如下所示。
具体的事项根据现场的工作条件及清洗的要求确定。
①冲洗膜元件。
用反渗透产水或离子交换水进行几分钟冲洗。
②配置药品。
保证药品完全溶解。
③循环。
用低流量置换膜元件中的水，排放一部分清洗液后，进行循环。
污染严重时，如果选择大流量循环，则有可能会产生压差过高的问题，从而损坏膜元件（单支膜元件最大压降）。
此时，采用以下方法进行操作比较可靠：
●循环运行开始5分钟，按设定流量1/3的量进行循环；
●循环5-10分钟间，按设定流量2/3的循环流量循环；
●10分钟后按流量要求循环。
循环的时间要根据具体情况决定。
一般以1小时为准。
这期间要随时检测PH 值是否变化。
压力应该尽量保持较低的水平，尽可能的没有产水出现。
同时监测压差是否有变化。
④浸泡及再循环。
缓慢关闭反渗透膜元件入口的阀门，循环量接近零时，关闭循环泵。
为了防止液体流出压力容器，浸泡时可以关闭相关的阀门。
浸泡的时间根据污染的程度决定。
一般在1-12小时范围。
浸泡后打开相关阀门再进行循环。
⑤冲洗。
用反渗透产水或离子交换水冲洗膜元件和清洗装置中的药液。
这时系统从循环状态替换到排放状态。
用供给水冲洗膜系统。
冲洗的时间大约为
20-60分钟。
可以通过测定排水的PH值和电导率来判断冲洗是否彻底，PH值和电导率的数值和进水的数值相近，并不再发生变化时就可以停止冲洗。
⑥试运行。
正常启动系统，初期产水要排放掉，直至产水的水质达到要求为止。
为了得到稳定的反渗透产水水质，恢复的时间有时要几小时到几天时间。
尤其采用碱性溶液清洗（高PH值）后，水质恢复需要较长的时间。
