直线振动筛振幅如何调节
GJZKK高效节能直线振动筛说明书
鞍山重型矿山机器股份有限公司
GJZKK 高效节能直线振动筛操作手册................................................................................................1 1 用途.............................................................................................................................................................. 1 2 格型号与技术参数..................................................................................................................................1
鞍山重型矿山机器股份有限公司
GJZKK 高效节能直线振动筛操作手册
1 用途
GJZKK 高效节能直线振动主要用于选煤、选矿、电力等行业对中细级物 料的脱水、脱介和脱泥作业，也可对物料进行干、湿式分级作业。 2 规格型号与技术参数
2.1 规格型号表示方法 □ GJ Z K K □□ □□
2.2 技术参数
筛面长度，单位为 dm 筛面宽度，单位为 dm 宽筛面 块偏心 直线运动 高效节能 筛面层数，单层略
2.2.1 技术参数见安装图
2.2.2 振动筛处理能力计算
物料处理量 Q（单位：吨）取决于振动筛侧帮耐磨护板内侧的筛面宽度 B
2.1 规格型号表示方法..........................
振动筛运行参数调整方法
振动筛运行参数调整方法1. 引言本文档旨在介绍振动筛运行参数的调整方法，以达到最佳的筛分效果和工作性能。
该方法可帮助操作人员根据需要对振动筛的各项参数进行调整，以适应不同的筛分要求和物料特性。
2. 运行参数调整步骤以下是调整振动筛运行参数的步骤：2.1 调整振动力和振动频率- 通过调整振动力和振动频率来改变振动筛的筛分效果。
- 增加振动力和频率可以提高筛分效率，但也会增加设备的负荷和磨损。
- 减小振动力和频率会减少设备负荷，但可能降低筛分效率。
2.2 调整筛面倾角- 筛面倾角的调整会影响物料在筛面上的运动方式和筛分质量。
- 较大的倾角可使物料在筛面上快速通过，适用于粗筛和大颗粒物料。
- 较小的倾角可使物料在筛面上停留时间增加，适用于细筛和细颗粒物料。
2.3 调整进料流量- 进料流量的调整可控制物料在振动筛上的停留时间和筛分效果。
- 增加进料流量可加快筛分速度，但也可能导致物料堆积和未完成的筛分。
- 减小进料流量会减慢筛分速度，但可以获得更好的筛分效果。
2.4 调整筛网孔径- 筛网孔径的选择应根据物料的粒度分布和筛分要求进行调整。
- 较大的孔径可用于粗筛和大颗粒物料，而较小的孔径可以用于细筛和细颗粒物料。
- 根据实际情况，可以采用不同筛网孔径的组合，以提高筛分效果和精度。
3. 结论振动筛运行参数的调整对于实现最佳筛分效果和工作性能至关重要。
通过调整振动力和频率、筛面倾角、进料流量和筛网孔径，可以满足不同的筛分要求和物料特性。
操作人员应根据具体情况和实际需要进行参数调整，以提高振动筛的效率和性能。
以上为振动筛运行参数调整方法的简要介绍，希望对操作人员在工作中有所帮助。
请根据实际情况和操作要求进行具体调整，以达到最佳的筛分效果和工作性能。
直线振动筛使用说明
直线振动筛使用说明第一篇：直线振动筛使用说明飞能牌直线振动筛安装调试及使用说明书Feineng Linear sieve installation and operation instruction.直线振动筛是一种应用很广泛的筛分设备，与其他振动筛相比，具有独特的优势。
Linear sieve is a very extensive application of screening equipment, compared with other vibrating screen, have a unique advantage.特点；characteristics1)独特之筛网结构设计，方便和快速更换筛网，此种设计允许使用各种筛网。
2)筛机设计；精巧和容易装配，一人即可操作使用。
Sieve machine design;Exquisite and easy to assemble, a person to operation.3)具有较大筛选面积和高效益处理能力。
With larger screening area and high benefit processing power.4)较长的使用寿命，降低耗材使用，生产过程可降低诸多成本。
Long service life, reduce material use.The production process also can reduce a lot of cost.直线振动筛作用与原理；Linear sieve functions and principles: 直线振动筛是双振动电机驱动。
当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。
两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的.Linear sieve is Double vibration motor driver.When two sets of vibration motor do synchronization and reverse running,the vibration produced by its eccentric block will offset each other in The direction of the axis parallel to the motor.电机使用说明： Motor instructions: 本系列电机满足下列条件时，能连续输出额定激振力。
直线振动筛安全操作规程
直线振动筛安全操作规程1. 引言本文档旨在制定直线振动筛的安全操作规程，以确保操作人员的人身安全和设备的正常运行。
直线振动筛是一种常用的固体物料筛分设备，广泛应用于化工、冶金、建材、矿山等行业。
因此，正确的操作和维护对于提高工作效率和设备使用寿命至关重要。
2. 操作前准备在进行直线振动筛的操作前，操作人员应进行以下准备工作：1.确保熟悉设备的结构、工作原理和操作步骤。
2.检查设备的电源接地是否良好，电缆是否完好无损。
3.检查筛网和弹簧是否损坏，如有破损应及时更换。
4.查看润滑部位是否充足，如需加注润滑油应及时处理。
5.清理筛匣内异物和堆积物，保证筛面的清洁度。
3. 操作步骤根据筛分物料的要求和使用情况，进行以下操作步骤：1.打开电源开关，确保设备接通电源。
2.启动振动电机，调整振动力大小和频率，使其适应物料的筛分要求。
3.将待筛物料均匀地投入筛箱内，避免堆积或过多的物料进入。
4.观察筛分效果，根据需要适时调整振动电机的参数，以达到理想的筛分效果。
5.定期检查和清理筛网，以保证筛网的通畅性和筛分效率。
6.在操作过程中，禁止用手或其他物体直接接触筛网，以避免意外伤害。
7.筛分结束后，及时关闭振动电机和电源开关。
8.清洁筛匣内的物料残留物，并将设备恢复到正常工作状态。
9.定期对设备进行维护保养，检查和更换磨损的零部件，以延长设备的使用寿命。
4. 安全注意事项在操作直线振动筛时，操作人员需注意以下安全事项：1.操作人员应穿戴好安全防护装备，避免对眼睛、呼吸道和皮肤构成危害。
防护装备包括安全眼镜、口罩和手套等。
2.禁止将手或其他物体伸入振动筛的工作区域，以免造成意外伤害。
3.禁止在设备运行时随意拆卸或调整设备的零部件，如需维修或调整应停机后进行。
4.若发现设备异响、过热或烟雾等异常情况，应立即停机检查，并通知维修人员处理。
5.操作人员应定期参加安全培训，提高安全意识和应急处理能力。
6.如发生意外事故，应立即停止操作，采取紧急救援措施，并及时报告上级主管。

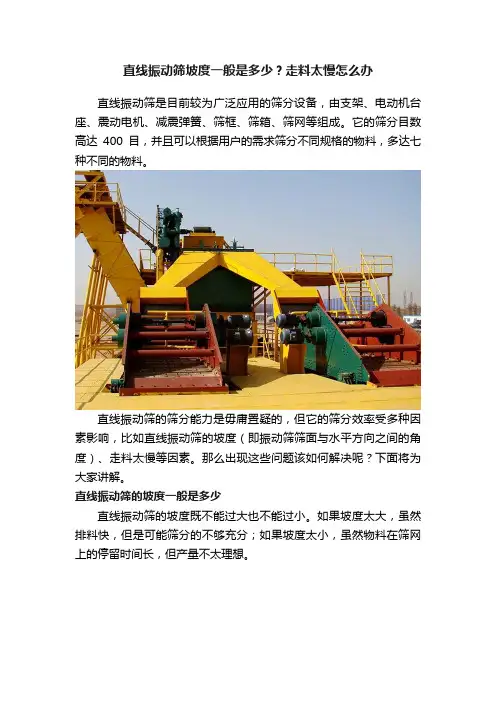

直线振动筛坡度一般是多少？走料太慢怎么办
直线振动筛坡度一般是多少？走料太慢怎么办直线振动筛是目前较为广泛应用的筛分设备，由支架、电动机台座、震动电机、减震弹簧、筛框、筛箱、筛网等组成。
它的筛分目数高达400目，并且可以根据用户的需求筛分不同规格的物料，多达七种不同的物料。
直线振动筛的筛分能力是毋庸置疑的，但它的筛分效率受多种因素影响，比如直线振动筛的坡度（即振动筛筛面与水平方向之间的角度）、走料太慢等因素。
那么出现这些问题该如何解决呢？下面将为大家讲解。
直线振动筛的坡度一般是多少直线振动筛的坡度既不能过大也不能过小。
如果坡度太大，虽然排料快，但是可能筛分的不够充分；如果坡度太小，虽然物料在筛网上的停留时间长，但产量不太理想。
具体问题还是得具体分析，比如物料较粗较重时，坡度一般20度左右，这样可以让物料在筛面上充分停留，提高筛分效率；而有的物料本身就不粗，是可以适当调大坡度的，一般在25-30度之间，保证物料在筛面上有足够的运动速度，提高处理量。
实践出真知，平时我们在使用振动筛的时候也要多观察，根据自己物料的粗细、轻重来调整坡度，最终找出适合自己的坡度。
直线振动筛走料太慢怎么办直线振动筛的筛分效率除了受坡度影响，走料太慢也是影响筛分效率的一个重要原因。
下面，我们来简单的分析一下直线振动筛走料太慢的原因以及解决方法。
一看电机电机功率不足可能导致激振力不足，进而使得振动筛送料慢，物料堵塞。
解决方法：检查供电线路，保证电压正常。
如果电压没有问题，可以更换适宜功率的电动机。
二顺物料筛网上物料不均匀也会导致走料太慢，很可能是因为给料不均匀。
解决方法：先把筛网上的物料顺均匀，然后调整物料入料方式，均匀给料。
三摸筛网振动筛安装不稳会导致筛网布料不均匀，筛面产生偏移，物料无法直线运动。
筛网破损使物料无法在筛网上正常流动，导致走料太慢。
解决方法：重新安装振动筛，定期维修保护筛网，摸摸看你的筛网，如果破损严重的话要更换筛网。
四调出料口出料口高出筛面会使物料无法及时的从出料口排出，物料都堆积在筛面上，导致走料太慢。

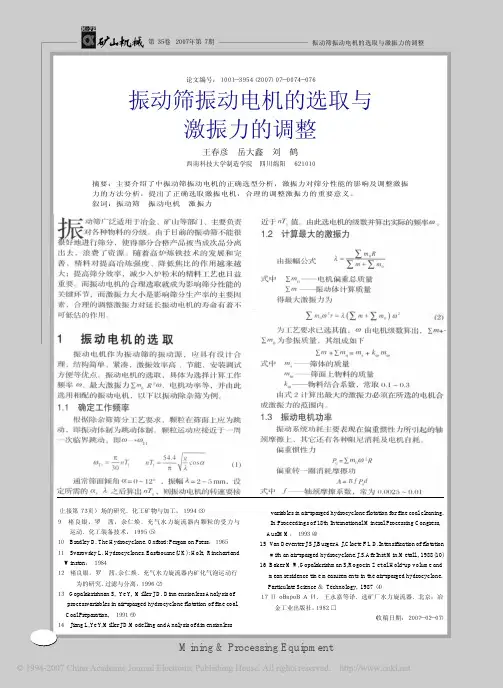

振动筛振动电机的选取与激振力的调整
3 结语
振动电机由于结构简单,紧凑和安装方便,且激 振力可根据需要在零至最大值之间任意调节,使得在 各行业的应用越来越广泛. 目前,许多振动电机的生产厂家在产品出厂时往 往把振动电机的激振力调到最大值,在检测完各项指 标后直接出厂,而为数不少的用户在选型使用时,往 往选型不十分准确,激振力的调节没有好的方法把 握,再加上工作环境恶劣,电机一经安装就很少有人 再去考虑激振力的大小是否合适,这就造成相当一部 分电机一直在很大激振力的状态下工作,好比大马拉 小车的现象,不但损耗了电能,还减少了电机的使用 寿命.从而正确选择振动电机,调整 (下转第76页)
∑m R ∑m+∑m
0
0
式中 ∑m 0 ——电机偏重总质量 ∑m ——振动体计算质量 得最大激振力为
r = λ ( ∑ m + ∑ m 0 ) ω 2 (2)
∑mω
0
2
为工艺要求已选其值,ω 由电机级数算出,∑m+
分 · 选
1 振动电机的选取
振动电机作为振动筛的振动源,应具有设计合 理,结构简单,紧凑,激振效率高 ,节能,安装调试 方便等优点.振动电机的选取,具体为选择计算工作 频率 ω,最大激振力∑m 0 R ω,电机功率等,并由此
77 44
Mining & Processing Equipment
振动筛振动电机的选取与激振力的调整
第 35 卷 2007 年第 7 期 的面密度(单位kg/ m 2 ),R 为偏心块的半径,θ 为两偏 心块的重合角 (图中阴影部分),质心 C 的坐标为 C (x,y),偏心距 r,D1,D2,D3 为图 3 中的所示区域. D1: P (x,y) = ρ D2:P (x,y) = 2ρ D3:P (x,y) = ρ 根据微积分原理
振动筛操作手册
振动筛操作手册1. 简介本操作手册旨在提供有关振动筛的使用和维护的详细指导。
振动筛是一种常用于分离和筛选颗粒状材料的设备，广泛应用于矿石加工、建筑材料、化工等行业。
2. 设备安装- 确保振动筛的基础牢固、平整，并符合相关安全要求。
- 根据振动筛的尺寸和重量，选择适当的起重设备进行安装。
- 关注设备的电源供应和接地，确保符合安全标准。
- 安装完毕后，进行设备检查和调试，确保一切正常运作。
3. 操作步骤1. 打开振动筛的电源开关，确保电源供应正常。
2. 将要筛选的物料均匀地放置在振动筛上。
3. 调节振动筛的振动频率和振动幅度，以适应不同物料的筛选要求。
4. 观察筛选效果，根据需要调整振动筛的工作参数，以达到满意的筛选效果。
5. 筛选结束后，关闭振动筛的电源开关，停止振动运作。
4. 维护保养- 定期清理振动筛内的物料残留，防止堵塞和影响筛选效果。
- 检查振动筛的筛网是否损坏或磨损严重，如有问题及时更换。
- 关注振动筛的电动机和传动装置的工作状态，确保运转平稳。
- 定期检查振动筛的密封件是否完好，如发现磨损或老化，及时更换。
- 注意定期校准振动筛的工作参数，确保其正常运行。
5. 安全注意事项- 操作振动筛时，应正确佩戴个人防护设备，如安全帽、眼镜等。
- 在操作过程中，严禁将手部或其他物体放入振动筛内部。
- 遇到异常情况或设备故障，应立即停止使用，并及时联系维修人员。
- 在进行维护和保养时，必须切断电源并锁定能源开关，以确保操作人员的安全。
本操作手册提供了振动筛的基本操作步骤和维护保养指南，但具体的操作和维护应根据实际情况和设备说明书进行。
务必遵守相关安全规定，以确保操作人员的安全和设备的正常运行。
如何计算振动筛振幅_怎么调整振动筛振幅
振动筛的振幅调整问题
振动机械的速度或振频是由振动电机的转速决定的。
振动机械的振幅如何让计算，如：椭圆形运动的长径或直线形运动的直线长度，由下公式计算：
S=M/W
S=振幅
M=振动电机的工作力矩（用两台电机时，为其总和）
W=机体参振部分的总重量（包括振动电机的重量）
当振动筛在操作过程中，不能满足筛分作业的要求时，可以对其振幅进行调整。
如果振动源是激振器，增加偏心块的重量，如果是振动电机的话，振幅调节靠低年级轴两端的偏心块夹角来改变激振力的大小，夹角小，激振力变大，振幅变大；反之，夹角变大，激振力变小，振幅变小。
对轴偏心式振动器，可以增减配重飞轮和带轮上的配重块，以增减振动筛的振幅。
另外注意：振动筛上的振动源（激振器或者是振动电机）的调节量必须一样，否则会造成设备损坏。
