三翼自动旋转门

三翼自动旋转门21世纪的今天门更加突出了安全理念强调了有效性有效地防范、通行、疏散同时还突出了建筑艺术的理念强调门与建筑以及周围环境整体的协调、和谐。

自动门大规模专业化生产始于150年前在不断发展和完善的过程中涌现出大批独具规模的专业制造商。

门的高级形式--自动门起源在欧美迅速发展至今天已经形成了种类齐全、功能完善、造工精细的自动门家族。

大中型公共场所为这些建筑增添了亮丽、时尚的姿彩。

自动门从理论上理解应该是门的使用观念的延伸是人们根据需要对门的功能的提升和完善。

所以对自动门的认识应该从人对门功能的要求开始。

作为建筑物一部分的门从最基本的意义上讲要同时满足隔离外部环境和不妨碍人的通行这两种要求。

因此门体本身应牢固、密封。

由于中国没有相关的自动门国家标准导致自动门档次、质量良莠不齐。

如果你没有使用过自动门最好选择一个由专业厂生产、能提供较完善售后服务的自动门品牌目前有很多自动门品牌是由一些贸易公司购买散件加上自己拼装而成应尽量避免购买此类产品，自动门根据使用的场合及功能的不同可分为三翼旋转门、自动平开门、自动旋转门、自动圆弧门、自动折叠门等其中平开门用的场合较少旋转门由于昂贵而且非常宠大一般只用于有需要的高档宾馆三翼旋转门使用得最广泛大家一般所说的自动门、感应门就是指三翼旋转门。

自动门的普及和应用改变了人们的防护意识提升了人们的安全观念。

自动门除可美化出入口环境外由于自动门在通电后可以实现无人看管同时又可节约空调能源、防风、防尘、降低噪音既方便又提高了建筑的档次于是迅速在国内外的建筑市场上得到大范围的普及。

同时也几乎成为了银行写字楼酒店等办公娱乐场所装修必不可少的一项配置。

三翼旋转门最常见的形式是自动门机及门内外两侧加感应探测器当人走近自动门时感应探测器感应到人的存在给控制器一个开门信号控制器通过驱动装置将门打开。

当人通过门之后再将门关闭。

自动门的控制方法有很多从控制器的不同来分有传统的继电器控制即通过按钮和复杂的接线安装智能控制器控制即通过运用现代自动化设备来控制它具有稳定性高安全等优点因此被很多生产厂商所运用。

由于继电器逻辑控制的自动门系统因存在许多缺陷而逐步被智能控制器控制的自动门所淘汰。

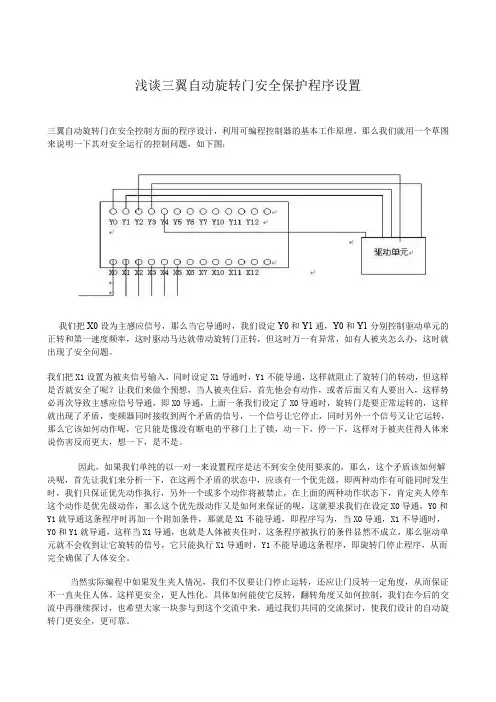

在智能控制器的选择上自动门的主控器有微电脑控制器控制和可编程控制器PLC控制微电脑控制主要有体积小、安装方便等特点目前有许多厂家采用此种方式生产自动门PLC控制的特点是稳定性高维护方便目前许多大型的商场的自动门都是由这种方式来控制。

1.2国内外三翼旋转门的发展状况在国外进入90年代以来自动化技术发展很快技术已经很成熟并取得了惊人的成就自动化技术是自动门的重要部分。

在现在人们生活中自动门可以节约空间能源、降低噪音、防尘、防风同时可以使出入口显得很庄重高档因此应用非常广泛。

随着我国经济的飞速发展自动门在人们的生活中的运用越来越广泛自动门适合于宾馆、酒店、银行、写字楼、医院、商店等公共场所。

但在国内自动门的自主研发尚处于初级阶段。

在自动门控制系统设计中稳定、节能、环保、安全及人性化是需要首先考虑的因素。

我国的自动门状况有如下几点(1)厂家多规模小。

56年来几年来自动门在国内得到了快速的发展。

据不完全统计目前国内大大小小生产自动门的厂家已有50多家但普遍生产规模小自主研发能力差。

从新产品开发能力和质量稳定性方面还不具备和进口产品竞争的实力。

(2)专业化分工趋势显现。

早期的生产厂家一般是自主研发和生产顶多委托代加工部分零部件。

近两年来出现了专门生产主要部件的厂家如电机、主控板、遥控器传动件、塑料件等出现了专业生产厂家这一趋势使生产的门槛降低进入的厂家进一步增多导致竞争更加激烈。

(3)高、低档次的市场分明。

进口产品借助质量和品牌优势占据了高端市场目前国内厂家的产品基本上也都具备了比较完善的功能但生产工艺略嫌粗糙质量水平参差不齐整体档次较低主要集中在低端市场。

(4)产品同质化和市场特点导致利润微薄。

产品同质化严重加之自动门产品往往是开发商而非最终用户在选择产品所以价格因素占的比重较大加剧了市场竞争。

其结果是众多厂家一味地比拼价格导致利润微薄。

同时由于价格过低也使产品的持续改进和发展受到限制。

1.3三翼旋转门技术发展方向由于目前没有相关的技术标准各厂家的产品都按照自己的企业标准进行生产对各项技术指标的要求和测量方法都不尽相同如提升力等参数差别较大在市场上造成了较大的混乱给用户选择带来不便也不利于行业的发展。

因此有必要制定自动门的技术标准明确规定的主要技术指标以及测试方法等引导市场有序竞争促进行业发展。

在建筑金属结构协会和门业标委会的大力推动下《自动门》标准编制工作已经展开目前有许继施普雷特机电设备有限公司、深圳固威特科技有限公司、沈阳未来科技发展有限公司、福建漳州市麒麟电子有限公司和上海昌顺电子信息技术有限公司等5家单位参与了此标准的编制工作。

2005年4月2日在北京召开了编制组成立会和首次工作会议。

经过编制组两个多月的工作现该标准的初稿已经形成拟于近期召开编制组第二次工作会议对初稿进行讨论和修改。

经过多年发展自动门行业呈现以下发展趋势1智能化多功能今后的还将进一步提高智能化程度如自动检测开关门行程位置自动适应门体阻力的变化以始终保持较高的遇障保护灵敏度等。

还将增加一些新的功能如和住宅安防系统配合使用等。

2免维护采取多种措施减少使用过程中的维护工作。

3多样化将会有各种各样不同外观和功能的产品满足用户的不同需要。

4高安全性随着用户安全意识的提高安全性将是用户非常注重的一项指标也将是一项基本要求。

1.4三翼旋转门研究的必要性由于国外自动旋转门发展较早无论是驱动技术还是控制技术都较为成熟。

而我国旋转门技术的发展起步较晚其全自动旋转门技术来源于荷兰、瑞典、日本等国。

到目前为止我国的自动旋转门的技术水平离国外还有一定差距特别是在结构设计和驱动控制系统上。

我国设计的自动旋转门的安全性能低运行噪音大寿命短所以仍需设计人员的不断努力才有希望赶超国外自动旋转门的技术水平。

因此对自动旋转门的研究是十分有必要的。

随着我国门窗行业的发展，在现在的建筑上面都使用到了一些大型的门窗设备。

在此我们详细了解旋转门，由于旋转门有良好的与外界环境隔离，庄严大方，而且还是一个很不错的装饰，慢慢地在社会上获得酒店，办公楼，行政事业单位的青睐！得到了广泛的应用。

三翼自动旋转门适用于行人流浪较多的建筑物，他具备通告能力强，入口较大的特点，便于人们的通行。

适用于机场，商场以及政府机关。

两翼旋转自动门作为门业中的尖端产物，不只给人以亲热大方的感受，一起营造出豪华的气氛，其宽阔的敞开门面和高风格的描绘，可谓修建物的点睛之笔，其全新的概念，无可不坚定地立足于修建年代大潮的最前端。

并以其特别的功用和共同的描绘，让作业在其间的大家享用到了现代科技带来的便利与舒服。

三翼自动旋转门的框架结构：即：固定框架、中心轴组件和旋转组件。

下面将详细介绍各个组件。

（1）固定框架。

固定框架由上支撑组件及立柱、上、下码头和固定吊板组成。

上支撑组件又由帽头、多个梁架、多个支撑板和托架用螺钉、螺母链接而成。

立柱和上、下码头时固定框架的基础。

曲壁玻璃也安装在上、下码头和立柱之间。

吊顶板安装在固定框架上。

曲壁：曲壁采用铝合金压注型材，适合玻璃或密闭曲壁，曲壁为吊顶的支柱，均安装橡皮安全胶条。

吊顶/天花：用曲型型材加保温/隔音材料，整合式天花板，方便装拆检查。

门扇：门扇采用铝合金压注型材安装于中柱上转动，每扇门面安装毛条，与地面、天花及曲壁紧密连接，使门扇于任何位置均密闭。

玻璃：门扇采用6－8公厘钢化玻璃，曲壁采用6公厘厚曲型玻璃或可选用10.7公厘厚曲壁加胶夹层玻璃。

（2）旋转组件。

旋转组件由闭门器、展箱、旋转吊顶和门组件组成。

旋转组件用于门的开启和关闭。

（3）中心轴组件。

中心轴组件是自动旋转门的驱动系统，是在电控系统控制下启动和关闭自动门的驱动机构。

它由减速电机和驱动机构组成。

因为三翼自动旋转门和四翼自动旋转门机械结构的设计思想史相同的，主要结构组成也是相同的，只是门组件个数不同，展箱的形状不同，因此对三翼自动旋转门不作详细介绍，只详细讨论三翼自动旋转门的结构。

我们通过上边已经了解了三翼自动旋转门得框架结构，我们在了解和学习一下三翼自动旋转门的安装过程：三翼旋转门的电动设备首要计划，通常可采用如下几种驱动计划：一，监督电机与从动齿轮传动组织驱动计划。

减速电机与从动齿轮传动组织驱动计划的长处是可削减减速电机的速比，齿轮传动平稳、噪音小。

但其首要问题是：齿轮传动对齿轮中间距需求较高、设备需求高、加工经费脚链轮高、中间距不宜太大，不然齿轮直径加大、造价升高。

关于需求速比不严厉的旋转门不是格外适合。

二．减速电机与从动皮带传动组织驱动计划。

关于减速电机与从动皮带传动驱动方面，因为皮带传动适合安置在高速机、不适合安置在低速级，并且皮带传动尺度大、传动比不精确，不适合用在旋转门的驱动设备中。

三，减速电机与从动链轮传动组织驱动计划最终采用了减速电机与从动链轮传动的驱动设备，它能够满意帽头需求较低的旋转门。

减速电机的设备方位灵敏，链轮传动可满意转速较精确、不丢转、中间距改变规模较大，并且有必定的过载才能，刚好适于低速级传动。

大型三翼旋转门主要结构参数设计计算当设计三翼旋转门时，在已定的门内径、立柱型材尺寸、展台型材尺寸和门扇型材尺寸的情况下，可计算出三翼旋转门的外形尺寸。

当为厂家规格门时，按规格尺寸加工；如不是规格尺寸时，就需重新计算。

外形尺寸按以下方法确定。

已给定的尺寸为Ф，即门的内径，要求出的尺寸时展台移交长度B和门扇宽度G。

由于三翼旋转门的门扇尺寸是可以折叠的，门扇在折叠后，门扇的长度加上门扇毛刷的长度之和小于门扇旋转A点到A点的长度。

已知门内径Ф，门扇与立柱间的间隙为30mm，门扇与展台一角的间隙为30mm，展台一角与门扇转轴中心点A（闭门器中心）的距离为75mm。

设门扇转轴A点到A点的距离与门扇从折叠点A算起的宽度之差为A。

因此，可列出以下两方程式求B和G，即2X（B+75）cos30°=G-（75-30）+AB+G+30X2=Ф/2式中B——展台一角xx，mm；G——门扇宽度，mm；Ф——旋转门内径，mm；A——经验常数，考虑到门扇上的毛刷长度及折叠后要留有余量，一般取A=134mm。

经整理后得1.732B+40.9=GB+G=（Ф/2）-60最后求得B=（Ф/5.464）-36.9(mm)G=0.317Ф-23.1(mm)门进出口宽度W=（Ф+C）sin30°-Kcos30°式中Ф——门内径，mm；C——xx横截面xx，mm；K——立体横截面宽度一半与防碰橡胶高度之和，mm。
