#1机PSWT-100调速器技术讲课讲义一、#1机调速器改造情况简介。
#1机调速器由WT-145微机电调改造为PSWT-100比例、数字冗余式可编程控制微机调速器。
#1机调速器改造后，与#3机调速器功能、操作、巡视方法大致相同，与#3机调速器区别在于：1、#3机仅更换电气部分，而#1机新调速器则机械、电气部分全部更换；2、#3机调速器仅比例阀可电动，其数字阀作纯手动操作（因油管路共振问题，未接控制线），而#1机新调速器数字阀不仅可手动操作，也可电动操作，#1机新调速器在电动情况，其数字阀与比例阀相互间可主用/备用切换使用；3、为解决类似#3机数字阀工作时引起油管路共振问题，厂家对#1机新调速器设计上新增加了称作“粗调阀”装置，粗调阀装设位置在#1机新调速器数字阀“开启”、“关闭”手动按钮中间，当#1机调速器作关闭动作、特别是甩负荷作快速关闭动作时粗调阀自动起作用，无须人为操作干预；4、电柜操作面板上触摸屏显示及操作有所变化。
二、调速器型号及参数范围#1机新调速器电柜面板操作说明：电柜面板图如下图所示三、的增、减旋钮来下达增/减负荷命令；远方位置，由机组监控系统下达增/减负荷命令。
2、“机手动/电动”选择开关：机手动位置，只能手动操作机械部分数字阀手动按钮来实现接力器的开、关动作，电柜上包括“负荷增/减”旋钮、触摸屏按钮将不起作用；电动位置，由电气控制部分来控制机械实现接力器的开和关，而此时严禁手动操作机械部分。
3、“负荷增/减”旋钮：在现地工作模式下，通过此旋钮来下达增或减负荷的指令。
4、“报警及复归”带灯按钮：在调速器电气故障的情况下，此灯会亮并在故障处理之前一直保持。
一般故障恢复后，可自动复归，但反馈故障需要手动复归。
5、“紧急停机”带灯防误按钮：在特定情况下，此按钮可以实现接力器的紧急关闭。
四、电柜操作面板上触摸屏显示及操作说明：1、触摸屏主显画面：为调速器运行时正常显示画面，如下图。
2、触摸屏操作画面：是对调速器需进行人工设置时，人机接口画面，如下图。
1）、画面切换框（最底下一栏）：此菜单可将显示分别切换至帮助画面、事件报告画面、参数设置画面、实验画面、主显画面，实现查看事件报告、设置运行参数和进行调速器试验等功能。
2）、关键运行参数显示：显示调速器的导叶实际开度、导叶平衡指示、机组频率、频率给定值、电气开限值、开度给定值、功率、功率给定值以及水头给定值。
3）、运行工况显示：a、正常/故障指示：当调速器处于正常运行状态时，该指示灯显示“正常”；当检测到调速器有故障时，该指示灯显示“故障”。
b、调速器工况指示：指示调速器当前运行工况：当调速器处于停机备用状态、开机过程状态、空载状态、负载频率调节状态、负载开度调节状态、负载功率调节状态、发电转调相状态、调相状态、调相转发电状态、电手动状态、机手动状态、停机过程状态时该指示灯显示相应的状态。
c、水头工作状态显示：指示调速器当前水头工作状态是手动水头还是自动水头状态。
d、比例阀/数字阀工作状态显示：指示调速器当前是比例阀还是数字阀工作状态。
4）、信号指示：指示相关事件：开机、停机、油开关、调相、增加(有功)、减少(有功)、比例阀、跟踪网频、一次调频动作、停机联锁等信息。
5）、操作切换框说明：（1）、“机手动到自动/电手动”初选按钮：调速器电柜面板上“机手动/电动”选择开关，在由“机手动”切换到“电动”之前，切换触摸屏上“机手动到自动/电手动”初选按钮，可确定“机手动/电动”选择开关由“机手动”切换到“电动”之后，调速器工作在“电自动”还是“电手动”状态，杜绝了现#3机调速器“机手动/电动”选择开关由“机手动”切换到“电动”之后，一定是工作在“电自动”状态情形。
（2）、自动/电手动：触摸此按钮可使调速器在原“电动”状态下，进一步进行“电自动”或“电手动”两状态间切换运行。
（3）、比例阀/数字阀工作状态切换按钮：在“电动”方式下，触摸此按钮可在比例阀/数字阀工作状态间切换操作。
（4）、跟踪网频：触摸此按钮可使调速器在自动空载工况下在“跟踪”和“不跟踪”网频之间切换。
“跟踪网频”状态是控制机组频率跟踪电网频率；“不跟踪”状态是控制机组频率跟踪频率给定，并网后“跟踪网频”按钮不起作用，自动处于“不跟踪”状态。
（5）、频率调节/开度调节/功率调节按钮：触摸此按钮可在调速器负载工况下实现“频率调节”、“开度调节”和“功率调节”三种模式间的转换。
注意：在调速器空载工况下，调速器只能在“频率调节”模式下工作。
（6）、显示并弹出棒图：可以修改频率给定、电气开限、开度给定、功率给定值、水头给定值。
a、修改频率给定值：触摸频率给定右边显示的数字，可将画面切换至频率给定修改画面。
该画面的主要功能是修改频率给定值。
b、修改电气开限值：触摸电气开限右边显示的数字，可将画面切换至电气开限修改画面。
该画面的主要功能是修改电气开限。
c、修改开度给定值：触摸开度给定右边显示的数字，可将画面切换至修改开度给定画面。
该画面的主要功能是修改开度给定值。
修改开度给定值是将导叶开度修改到导叶要达到的开度。
修改导叶开度值的方法参见修改电气开限值。
开度给定值的范围是0~100%，它受电气开限的限制。
d、修改功率给定值：在调速器负载工况下投“功率调节”模式时，如需修改调速器功率给定值，触摸功率给定右边显示的数字，可将画面切换至功率给定值修改画面。
该画面的主要功能是修改功率给定值。
e、修改水头给定值：触摸水头给定右边显示的数字，可将画面切换至水头给定值修改画面。
该画面的主要功能是修改水头给定值。
（7）、事件报告查询：警报历史表是将发生的警报信息和事件信息显示在该画面中，并依序逐条记录。
可将警报信息和事件信息发生的具体时间记录在报警历史表中；画面中的“○”或“×”代表警报和事件的状态：发生或解除。
其中，“×”代表解除，“○”表发生；在事件报告中报警信息有：开机、停机、油开关、调相、机手动、数字阀及比例阀工作状态、增加（有功）、减少（有功）等信息；在事件报告中警报信息有：机频故障、网频故障、导叶反馈断线、功率反馈断线、电池失效、水头自动故障等信息。
当出现故障信息时，画面会自动切换到“事件报告“画面。
事件报告界面如下图所示：五、调速器开、停机操作：1、机械手动：选择“手、电动”旋钮开关置于“机手动”位置，手动操作数字阀按钮开或关导叶开启机组。
2、电手动开、停机：选择“远方/现地”旋钮开关置于“现地”位置，触摸屏上“机手动到自动/电手动”初选按钮切至“机手动到电手动”位置，“手、电动”旋钮开关置于“电动”位置，并切为比例阀工作，检查调速器处于电手动工况。
触摸屏点选“电气开限给定”，显示并弹出棒图，输入电气开限给定需要值（比空载开度大若干），操作面板上增、减旋钮，增、减机组开度给定至需要开度，开启或停止机组。
3、自动开、停机：触摸屏上“机手动到自动/电手动”初选按钮切至“机手动到“自动”位置，选择“手、电动”旋钮开关置于“电动”位置，并切为比例阀工作，查调速器无故障信号，若要在调速器旁增加、减少负荷，“远方/现地”开关置于“现地”位置；若要在中控室增加、减少负荷，“远方/现地”开关置于“远方”位置。
中控室给调速器开机令后，调速器自动打开导叶将机组控制在空载，等待并网令；并网后由“远方/现地”开关来决定是现地或中控室增加、减少令改变机组负荷，中控室给调速器停机令后，调速器自动将负荷减至空载，在机组出口断路器断开后将导叶关至全关。
六、修改调速器运行参数操作：1）、改变机组频率：在“电自动”空载工况下，要改变机组频率（范围45~55Hz）：将调速器设置为“不跟踪网频”状态，改变频率给定值（触摸屏点选“频率给定”，输入频率给定需要值）。
改变频率给定界面如下图：2）、改变电气开度给定：选择“远方/现地”旋钮开关置于“现地”位置，选择“手、电动”旋钮开关置于“电动”位置，在“电自动”负载工况下，要改变机组电气给定：触摸屏点选“开限给定”，输入开限给定需要值，给定至要求开度。
改变电气开度给定界面如下图：3）、改变水头给定：水头改变不受调速器运行工况影响，要改变机组水头给定，停机或备用中在触摸屏点选“水头给定”，输入水头给定需要值，给定至要求水头。
改变水头给定界面如下图：七、#1机调速器本体正常运行中检查标准：序号项目电自动状态电手动状态机手动状态1 远方/现地切换旋钮投“远方”投“现地”2 机手动/电动切换旋钮投“电动”投“电动”投“机手动”3 “负荷增/减”旋钮中间位置中间位置中间位置4 故障复归带灯按钮不亮不亮不亮5 紧急停机带灯防误按钮不亮不亮不亮八、#1机调速器基本故障运行处理一）、#1机调速器设置的报警信号#1机调速器故障信号在上位机以“＃1机电调故障”信号显现，具体故障情况在调速器触摸屏上的事件报告中可查询。
#1机调速器设置的报警信号有：1、机频故障；2、网频故障；3、导叶反馈断线；4、功率反馈故障；5、导叶主配反馈断线；6、自动水头故障；7、电池失效；8、一次调频动作；9、导叶机械拒动；10、齿盘测频出错；11、比例阀出错；12、数字阀出错；13、比例/数字切换阀卡阻；14、残压测频出错；15、导叶卡物报警；16电手动。
二）、#1机调速器常见故障处理1、#1机调速器交直流电源全失现象：a. 上位机发“＃1机电调故障”信号；b. 中控上位机及LCU屏增减机组有功负荷无效；c. 调速器电柜面板指示灯全灭，各表计指示不正常，各功能键失效。
处理：a. 选择手、电动旋钮开关置于“机手动”位置，用工具捅切换阀按钮置切换阀于“数字阀”侧位置，将调速器改为“机手动”运行，并由专人监视。
b. 若系调速器交直流电源被误切，应立即将其恢复，确认调速器电柜工作正常后将调速器切回“电自动”运行。
c. 若交直流电源保险均熔断，说明调速器内部已有故障，应立即通知维护人员前来处理。
d. 若#1机调速器交直流电源全失一时无法恢复，需调整负荷，可手动轻按动数字阀按钮开或关导叶，调整机组负荷。
2、#1机调速器导叶反馈断线现象：a. 上位机发“＃1机电调故障”信号；b. 导叶开度反馈表指示不正常；c. 调速器电柜面板故障报警灯亮，触摸屏上事件报告“反馈断线”。
处理：a. 检查导叶开度反馈表指示是否正常，若指示正常，复归调速器电柜面板“故障复归”带灯按钮，看信号能否复归；b. 若检查导叶开度反馈表指示不正常，选择手、电动旋钮开关置于“机手动”位置，将调速器改为“机手动”运行，并由专人监视，立即通知维护人员前来处理。
c. 若调速器故障一时无法恢复，需调整负荷，可手动轻按动数字阀按钮开或关导叶，调整机组负荷。
3、#1机调速器导叶主配反馈断线现象：a. 上位机发“＃1机电调故障”信号；b. 调速器电柜面板故障报警灯亮，触摸屏上事件报告“导叶主配反馈断线”。
调速器课件
5.
人机界面
运行界面 “状态”中开关量界面 “状态”中模拟量界面 “状态”中曲线界面 “状态”中事件界面 “故障”中故障信息界面 系统设置界面 试验界面
四． 案例分析
龚站6F机组停机状态下“转动”的过程分析
2005年06月15日04：25’，由于龚站下厂清淤工作 结束，集控中心通知开机。04：29’，准备6F开机。 6F机组处于加闸状态。当将6F调速器控制方式从 “机手动”状态切换至“自动”状态时，导叶开启至 空载开度。发生6F机组在加闸状态加速，风闸被磨 损。最后调速器系统自动停机。 调速器的控制逻辑为：非自动，+导叶开度大于4%， 进入空载调节状态。由于调速器取消了机械开限以及 机械反馈，当导叶处于全关位置时，整个调速器系统 包括接力器、拐臂、推拉环、导叶，存在反作用力， 在失去电气关机力矩后，会形成反弹。反弹的开度， 会因为机械结构受力的不同而不同。从6F机组现象 分析，“机手动”控制方式下，1小时反弹大约4% 开度，4小时后，仍然保持4%开度。说明6F机组反 弹开度只有4%开度。
•
铜站协联关系破坏防范措施
导叶给定值与导叶实际开度值偏差⊿Y>3%，协联跟踪导叶 行程实际值；⊿Y <3%，协联跟踪导叶给定值； 负载状态下，桨叶给定值与桨叶实际开度值偏差⊿Y>5%， 闭锁导叶开启方向输出；⊿Y >15%，桨叶切机手动，并发 出“协联关系破坏”告警信号（上送机组LCU ）。 桨叶的双套冗余功能：当两套桨叶开度反馈偏差大于3％时， 延时0.5s报警，桨叶控制切机手动运行。报警信号包括故障 指示灯、人机界面故障显示和故障信号硬接点输出。
接力器不动时间：对于配用大型电液调节装置的系统， 不得超过0.2s；对于配用中、小型电液调节装置的 系统不得超过0.3s。 机组甩100％负荷时的动态品质为：
调速器系统培训讲义
•交流伺服电机/控制阀
调速器系统培训讲义
B.电－液转换器
• 它是一种电气控制的 引导阀，比例伺服阀 的功能是把微机调节 器输出的电气控制信 号转换为与其成比例 的流量输出信号，用 于控制带辅助接力器 （液压控制型）的主 配压阀。
比例伺服阀
•比例伺服阀的表示符号
调速器系统培训讲义
比例伺服阀控制主配压阀原理框图
调速器系统培训讲义
先导控制阀－－脉冲阀
• 座阀式电磁换向阀也称为电磁换向球阀
•是一种二位三通型方向控制阀，它在液压系统中大多 作为先导控制阀使用，换向速度也比一般电磁换向滑阀
快。
调速器系统培训讲义
3.2主配压阀
• 主配压阀是调速器机械液压系统的功率级液压放大器，它将电 /机转换装置机械位移或液压控制信号放大成相应方向的、与 其成比例的、满足接力器流量要求的液压信号，控制接力器的 开启或关闭。
• 调速器系统的任务
A、维持机组在额定转速范围，确保机 组的输出功率； B、完成机组开机、停机、增减负荷、 紧急停机等控制。
调速器系统培训讲义
• 调速器系统的分类
系统组成 调节的对象
•调速器电气部分
•调速器机械液压部分 •单调节调速器 •双调节调速器
•冲击式专用调节器
调速器系统培训讲义
2、水轮机调速器系统的功能
调速器பைடு நூலகம்统培训讲义
油压装置系统－补气阀2
• B303系列自动补气阀
调速器系统培训讲义
• 一次调频
各机组并网运行时,受外界负荷变动 影响,电网频率发生变化,这时,各机 组的调节系统参与调节作用,改变各 机组所带的负荷,使之与外界负荷相 平衡.同时,还尽力减少电网频率的 变化,这一过程即为一次调频.
水电厂开机时机组接力器不动作原因分析
１ 概述

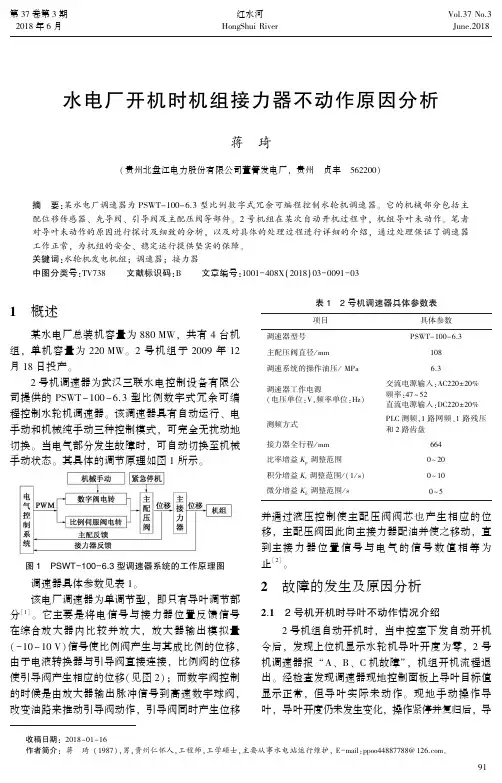

某水电厂总装机容量为 ８８０ ＭＷ， 共有 ４ 台机 组， 单机容量为 ２２０ ＭＷ。 ２ 号机组于 ２００９ 年 １２ 月 １８ 日投产。
２ 号机调速器为武汉三联水电控制设备有限公 司提供的 ＰＳＷＴ － １００ － ６．３ 型比例数字式冗余可编 程控制水轮机调速器。 该调速器具有自动运行、 电 手动和机械纯手动三种控制模式， 可完全无扰动地 切换。 当电气部分发生故障时， 可自动切换至机械 手动状态。 其具体的调节原理如图 １ 所示。
图 １ ＰＳＷＴ－１００－６．３ 型调速器系统的工作原理图
调速器具体参数见表 １。 该电厂调速器为单调节型， 即只有导叶调节部 分［１］ 。 它主要是将电信号与接力器位置反馈信号 在综合放大器内比较并放大， 放大器输出模拟量 （ －１０ ～ １０ Ｖ） 信号使比例阀产生与其成比例的位移， 由于电液转换器与引导阀直接连接， 比例阀的位移 使引导阀产生相应的位移（见图 ２）； 而数字阀控制 的时候是由放大器输出脉冲信号到高速数字球阀， 改变油路来推动引导阀动作， 引导阀同时产生位移
第 ３７ 卷第 ３ 期 ２０１８ 年 ６ 月
红水河 ＨｏｎｇＳｈｕｉ Ｒｉｖｅｒ
Ｖｏｌ．３７ Ｎｏ．３ Ｊｕｎｅ．２０１８
水电厂开机时机组接力器不动股份有限公司董箐发电厂， 贵州 贞丰 ５６２２００）
摘 要：某水电厂调速器为 ＰＳＷＴ－１００－６．３ 型比例数字式冗余可编程控制水轮机调速器。 它的机械部分包括主 配位移传感器、 先导阀、 引导阀及主配压阀等部件。 ２ 号机组在某次自动开机过程中， 机组导叶未动作。 笔者 对导叶未动作的原因进行探讨及细致的分析， 以及对具体的处理过程进行详细的介绍， 通过处理保证了调速器 工作正常， 为机组的安全、 稳定运行提供坚实的保障。 关键词：水轮机发电机组； 调速器； 接力器 中图分类号：ＴＶ７３８ 文献标识码：Ｂ 文章编号：１００１－４０８Ｘ（２０１８）０３－００９１－０３
(整理)3.技术交流-调速器机械介绍.ppt
调速器机械部分介绍
三门峡水电厂
.精品课件.
1
机械部分介绍
电位移转换装置 主配压阀 紧急停机电磁阀 滤油器 调速器机械液压系统图 分段关闭装置 事故配压阀
.精品课件.
2
电位移转换装置
• 梯形螺纹电位移转换装置 • 自复中式电位移转换装置
.精品课件.
3
梯形 螺纹 电位 移转 换装 置
P
作失灵接点，安装方便；增加紧
急停机快速动作通道，保证调速
B
环形窗口
T
裙边 开口
.精品课件.
6
紧 急 停 机 电 磁 阀
采用带记忆功能集成式应急球阀， 具备机械手动操作和电操作两种方 式，操作安全性高，抗油污能力强。 其由两个先导阀(球阀)和一个执行 阀组成，执行阀带液压开关锁，执 行阀需动，必须先导阀开锁。在电 控制时，只需要脉冲控制信号就能 使应急阀动作，控制信号消失后， 液压自保持。电磁阀线圈不用长期 带电，大大提高了线圈的工作寿命。
操作手轮 步进电机 连轴器
轴承 丝杆 螺母
移动套
.精品课件.
4
自复中式步进电位移转换
操作手轮 传感器 步进电机 连轴器 轴承 滚珠丝杆 滚珠螺母 活动压块 复中弹簧
连接螺母
集成式自复中步进式电位移转换装置 的主要部件如下
（1）步进电机。进口产品，将电信号 转换为步进旋转位移，额定输出扭矩为 22Kg·cm。
（2）滚珠丝杆。进口产品，将旋转位 移转换为直线位移，并放大输入，同时 具有高效转换的特点。滚珠丝杠与步进 电机相配合，输出力可达290Kg。
（3）复中弹簧。用来储存一定的复中 力，复中弹簧的复中位置由上、下限位 套的几何位置而定，而与弹簧性能无关 ，具有双向高精度复中的特点。
调速器培训讲义
调速器培训讲义1、我国调速器的发展历程1）1951年我国自主制造的第一台水轮机电液调速器在流溪河水电站投入运行；2）60～70年代中期，我国电液调速器的发展十分迅速，几乎所有的调速器生产单位都推出了自己的晶体管式电液调速器；3）1984年11月，华中科技大学和天津水电控制设备厂联合研制的我国第一台微机调速器在湖南欧阳海水电站进行了试验并投入运行；2、调速器工作基本原理图为保证水轮机运行在给定转速下，应该测量水轮机的实际转速，根据转速的偏差，用PID调节规律，对水轮机进行调节3、调速器基本功能1）测量机组与电网的频率；2）空载运行时，机组频率自动跟踪电网频率，实现快速并网；3）并网前，调节频率；4）并网后，调节有功功率；5）根据水头，自动修正导叶空载开度和满载时的最大开度；6）对转浆式水轮机，可实现叶轮转角与水头及导叶开度之间的精确协联关系；7）采集及显示调速系统工况，整定调节系统参数；8）实现手动与自动之间无扰动切换；9）机组和辅机有故障时，可接受指令紧急停机；10）在手动与自动的工况下，进行开机、停机等操作；11）有在线诊断故障和处理能力；12）事故数据记录及动作曲线记录功能。
4、不同型号调速器的适用范围与结构适用范围1、YWT系列适用于各种类型的水轮机组的调节与控制。
YWST系列适用于要求双调的各种类型水轮机的调节与控制。
调速功300 ～10000 kg.M工作油压：4 ～16 Mpa2、YWCT系列适用于冲击式水轮机组的调节与控制。
工作油压：2.5 ～ 4.0 或16 Mpa5、微机调速器的组成6、中小型水轮机调速器的油压装置中小型水轮机调速器,不论是机械液压型、模拟式、微机型还是高油压调速器，其油压装置大多为组合式,油压装置是调速器不可分割的一个部分。
工作油压为2.5MPa和4.0MPa的中小调速器油压装置都保持了YT型机械液压调速器油压装置的设计，其原理、配置和结构大致相同。
7、补气方式1）自动补气2）手动补气3）补气阀加中间油罐的补气方式8、安全装置油压装置中的安全装置主要是安全阀，安全阀大多数都装在油泵上，个别的压力油罐上有时也装有安全阀。
水轮机调速器培训课件
