薄膜开关材料

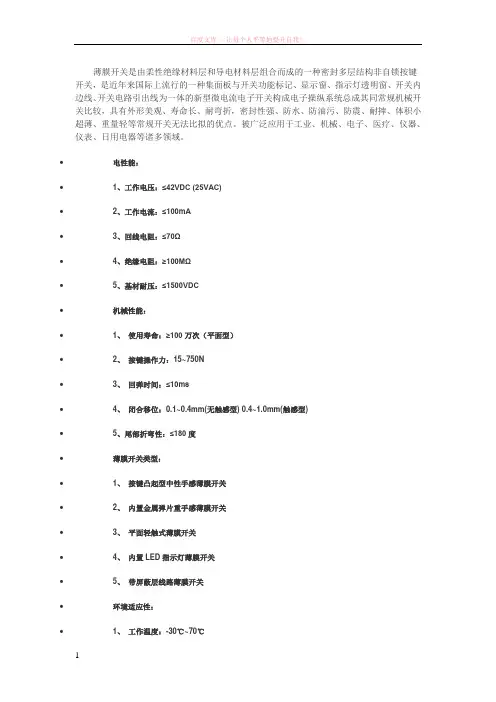

薄膜开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关
薄膜开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关，是近年来国际上流行的一种集面板与开关功能标记、显示窗、指示灯透明窗、开关内边线、开关电路引出线为一体的新型微电流电子开关构成电子操纵系统总成其同常规机械开关比较，具有外形美观、寿命长、耐弯折，密封性强、防水、防油污、防震、耐摔、体积小超薄、重量轻等常规开关无法比拟的优点。
被广泛应用于工业、机械、电子、医疗、仪器、仪表、日用电器等诸多领域。
•电性能：•1、工作电压：≤42VDC (25VAC)•2、工作电流：≤100mA•3、回线电阻：≤70Ω•4、绝缘电阻：≥100MΩ•5、基材耐压：≤1500VDC•机械性能：•1、使用寿命：≥100万次（平面型）•2、按键操作力：15~750N•3、回弹时间：≤10ms•4、闭合移位：0.1~0.4mm(无触感型) 0.4~1.0mm(触感型)•5、尾部折弯性：≤180度•薄膜开关类型：•1、按键凸起型中性手感薄膜开关•2、内置金属弹片重手感薄膜开关•3、平面轻触式薄膜开关•4、内置LED指示灯薄膜开关•5、带屏蔽层线路薄膜开关•环境适应性：•1、工作温度：-30℃~70℃•2、存放温度：-40℃~80℃•3、工作湿度：≤95% 薄膜基材性能比较性能类别聚脂薄膜（PET）聚碳酸脂（PC）聚乙稀（PVC）（基本上不用）外观透明细砂面（纹理膜）白色、浅蓝色透明、哑白、哑黑色砂面、光面浅黄色、琥珀色半透明色、无色砂面、光面耐温120℃60℃稳定性耐温性、耐光性最好，抗冲击性、耐磨、抗划伤性耐老化性最好耐温性、耐光性较好，吸水性小、抗冲击性、耐老化性好耐温性、耐光性较差，耐化学、腐蚀性好常用品牌日本三菱、英国AUTOTYPE美国GE、德国BAYER、日本帝人台湾南亚、单面、双面保护膜，日本东丽适用范围薄膜开关面板、薄膜开关导电线路薄膜开关面板、仪器仪表普通批示面板、标牌常规厚度0.1～0.25mm0.125～1.0mm 0.1～1.0mm。
薄膜开关材料及丝网印刷技术简介
薄膜开关材料及丝网印刷技术简介薄膜开关在挠性聚碳酸酯或聚酯薄膜上用导电浆料印刷触点电路制成的开关，是触点开关的一种。
薄膜开关的优点是整体扁平、体形薄、质量小、防尘性好、耐水性优良，属半封闭结构。
另外，面板设计和颜色的选择自由度大。
其应用范围正向台式计算机、复印机、传真机、玩具、方型计算机、文字处理机等领域扩展。
薄膜开关制作工艺一般是：电极板处理→制作丝网印版→网印银浆→干燥→网印碳精浆→干燥→冲压加工→网印面板→装配。
下面简要介绍薄膜开关材料及网印工艺。
1．基材适用于制作薄膜开关面板的基材有以下几种：（1）聚碳酸酯薄膜聚碳酸酯薄膜的使用温度范围极大（－135～135℃），当温度或湿度变时，这种材料的性能变化不大，从而保证了面板能在各类仪器、各种恶劣环境下使用。
（2）聚氯乙烯薄膜耐温性能较差，特别是在高温条件下，其软化温度为59℃，弹性不及聚碳酸酯薄膜好。
但它具有较高的延伸率（130%），又因其价格低廉，故适合于在一般条件下使用。
（3）聚酯薄膜弹性及耐温性均较好，价格介于聚碳酸酯薄膜与聚氯乙烯薄膜之间。
但因其薄膜的表面难以加工成亚光型的纹理，多呈透明状片材，同时聚酯薄膜的表面对绝大多数的塑料油墨不能获得满意的印刷效果，一般需采用特定的专用油墨。
（4）聚乙烯薄膜聚乙烯薄膜具有较好的物理性能和化学特性，并能耐多种化学药品，如醇类、脂肪烃类、芳烃类、酯类、酮类及醇醚类等。
但聚乙烯薄膜的售价较高。
2．网印工艺（1）丝网印版的制作①丝网选择：印制面板一般选用180～240目丝网，当印刷面板的字符、键框等有外形轮廓要求时，要选用稍高目数的丝网，但以不超过300～500目为好。
印制银浆触点，一般选用180～240目丝网。
导电银浆系由导电性能良好的金属银浆中金属银微粒的大小及形状、金属银固体组分含量不尽相同。
金属银微粒是决定开关电路阻值的主要因素，在印制导体电路时，应设法让导体银的微炷顺利通过丝网，因此所选用丝网的目数不宜过细。
薄膜开关技术参数
薄膜开关技术参数薄膜开关技术参数薄膜开关电性能工作电压：50VDC；工作电流：100mA；接触电阻：0.5~10；绝缘电阻：100M；基材耐压：2kDVC；回弹时间：6ms；回路电阻：50、150、350三档，或以用户需要确定；绝缘油墨耐压：100VDC。
薄膜开关机械性能可靠性使用寿命薄膜开关电性能工作电压：≤50VDC；工作电流：≤100mA；接触电阻：0.5~10Ω；绝缘电阻：≥100MΩ；基材耐压：2kDVC；回弹时间：≤6ms；回路电阻：50Ω、150Ω、350Ω三档，或以用户需要确定；绝缘油墨耐压：100VDC。
薄膜开关机械性能可靠性使用寿命：＞100万次；闭合位移： 0.1~0.4mm（无触觉）0.4~1.0mm；健标作力： 15~750g力；银浆迁移：在55℃，温度90%，56小时后，二线间为10MΩ/50VDC；银浆线上无氧化，无杂质；银浆线宽≥0.3mm，最小间隔0.3mm，线路毛边＜1/3，线路缺口＜1/4线宽；引脚间距标准 2.54 2.50 1.27 1.25mm；引出线抗曲度，用d=10mm钢。
棍压80次线路不断。
薄膜开关环境性能工作温度： -20℃～+70℃；存贮温度： -40℃～+85℃温度95%±5%；大气压： 86～106KPa。
薄膜开关印刷指标印刷尺寸偏差±0.10mm，外型边线不清编差±0.1mm；套色偏差±0.11mm/100mm，绝缘油墨全部覆盖银浆线路；无油墨散，字迹无残缺；色差不大于二级；不得有折痕、脱漆；透明窗透明清洁，色泽均匀，不得有刮伤、针孔、杂质。
薄膜开关又称轻触式键盘、薄膜面板等，是采用PC，PVC，PET，FPC 及双面胶等软性材料，运用丝网印刷技术制作而成的多平面组合密封的集图形、按键、标记符号显示、导电及电子开关功能于一体的塑胶电子制品。
薄膜开关原理构造
薄膜开关原理构造
一、面板层
面板层通常在低于0.25MM的PET、PC等无色透光片材丝印上精巧图画和文字制造而成，因面板层最首要的效果在于起标识和按键效果，所以选用资料有必要具有高通明度、高油墨附着力、高弹性、高耐性等特征。
二、不和胶层
背胶的选用与薄膜开关与何种质料相张贴严密有关，比照常选用的有通常双面胶、3M胶、防水胶等。
三、操控电路上层和底层
此层均选用功用超卓的聚酯薄膜(PET)作为开关电路图形的载体并在其上用分外的技能丝印上导电银浆和导电碳浆，使其具有导电功用，其厚度通常在0.05--0.175MM以内,最多见的是用
0.125MMPET。
四、面胶层
面胶最首要的效果是将面板层与电路层严密相连，以抵达密封和联接的效果，此层通常恳求厚度在0.05---0.15MM之间，具有高强的粘性和防老化性；在出产中，通常选用专用的薄膜开关双面胶，有些薄膜开关恳求能防水防高温，因而面胶也有必要依据需
求而运用纷歧样性质的资料。
五、夹胶层
它是处于上电路与下电路层之间并起密封和联接的效果,通常选用PET双面胶,其厚度有0.05--0.2MM不等;在挑选此层质料的时分应充沛考虑商品的全体厚度,绝缘性,电路按键包手感和密封性。
薄膜开关介绍
4. 产品自通。 现象：键盘面板装机后有误动作。 原因：A．键盘面板的贴装面上有颗粒状物体 或推压不平包裹有气泡，将产品片 基顶起，形成自通。 B．键盘面板的键位上有折痕，造成按 键较灵敏。
精品课件
5. 按键反弹迟钝。 现象：键盘面板在操作结束后会出现连续动 作或发出重复声音。 原因：生产时操作不当，有胶粒残留在按键 上。操作按键时胶粒会粘连上、下线 片，产生反弹迟钝，连续动作或重复 声音的不良。
精品课件
薄膜开关短路、连动故障原因
精品课件
三．薄膜开关的应用 1. 仪器仪表：
测量仪器、分析仪器、医疗电子仪器 等。 2. 机电一体化产品： 数控机床、智能机器人、电子衡器、 印刷机械、彩扩设备、工业照相机 等。 3. 微处理机系统 4. 办公自动化设备： 传真机、复印机、计算器、翻译机等 5. 家用电器及电子玩具： 洗衣机、冰箱、微波炉、洗碗机、音 像设备等。
精品课件
3. 线路线宽最细为0.3mm，一般为0.8－1.0mm。 4. 线路走线一般应在线路外形单边2mm以内。 5. 线路外形一般比面板外形单边小0.5mm（便于
组配）。 6. 引出线手指部位，需用碳浆覆盖银浆。碳浆
是一种非金属导体浆料，不与空气中的氧化 合，可以保护底层银浆不受氧化；碳又具有 较高的抗磨耗性，利于引线与连接端子的插 拔。
现象：轻触键盘面板无动作，必须完全按下 按键使其充分接触才 Nhomakorabea有反应。
原因：产品的电阻偏大，反应不灵敏。
精品课件
2. 键盘面板出现时通时断。 现象：键盘面板在使用时出现时通时断现 象，无规律。在发生此现象后，对产 品端子处晃动或重新插拔后，即恢复 正常。 原因：产品端子压合不紧，造成接触不良。
PET薄膜在薄膜开关中的作用
PET薄膜在薄膜开关中的作用
一、薄膜开关是什么
薄膜开关又称轻触式键盘，采用平面多层组合而成的整体密封结构，是将按键开关、面板、标记。
符号显示及衬板密封在一起的集光、机、电一体化的一种新型电子元器件，是电子产品外观结构根本性的变革，它可取代常规分立元件的按键，更可靠地执行操作系统的任务。
二、薄膜开关的结构是什么
面板是整个薄膜开关的“外套”，主要功能是起到标记和按钮的作用。
上下电路是薄膜开关的电气元件，这也是开关的“关闭”和“关键”，但其性能直接影响开关设备的性能。
它是通过在薄膜上印刷一层导电材料而形成的。
上部和下部电路负责开关闭合所需的两个电击特性。
厚度一般在0.05--0.175MM之间，最常见的是0.125MM PET。
三、薄膜开关有什么优点
1、集开关功能和装饰性功能为一体的电子部件，是一种新型的人机对话界面。
其开关电路与整机的连接方式可采用焊接或插接的方式来完成。
2、薄膜开关主要类型薄膜开关面板是一种由刚性或柔性印制电路板为基体，安装上有手感或无手感按键，再覆以印刷有彩色装饰性图案的塑料(聚碳酸酯PC、聚酯PET等)薄膜面板构成的。
3、薄膜开关具有良好的防水、防尘、防油、防有害气体侵蚀、性能稳定可靠、重量轻、体积小、寿命长、装联方便，面板可洗涤而字符不受损伤，色彩丰富，美观大方等优点。
使用薄膜开关令您的产品更具时代特色。
薄膜开关基础知识
: 配色原理的简化: 油墨的三原色：红、黄、蓝
• • • • • • 以红、黄、蓝为基础 红＋黄＝橙色 黄＋蓝＝绿色 红＋蓝＝紫色 红 紫 橙
蓝色
紫色
红色
橙色
• • •
蓝
黄
绿色
黄色
青
绿
CIE L*a*b*均匀颜色空间 L* CIE LAB颜色空间 简称CIE LAB
a（红）—— b（黄）—— L L（白）—— 0 a（绿） b（蓝） （黑）
丝网印刷：
线路材料缩水 备料 对色 调墨 印刷 机印 架网版 缩水的目的：防止材料变形，提高套版的准确性，如 果材料不缩水，印完第一个版次后，材料易变形或 伸展，从而使下一版次无法套准而影响产品的质量。 手印 烘烤
丝网印刷：
面版材料不需缩水，除一些特殊材料外，如 T60 等，线路材料必 800 须缩水，缩水温度一般在：红外线 130 130℃，800 800转；烘箱 140℃，45min 。 油墨分为：彩色油墨、导电油墨、绝缘油墨、消光油墨、透明油 墨等，导电油墨又分为 银胶、碳胶、银碳混合胶 ，彩色油墨常印 LED 在面版上，导电油墨常印 线路上，透明油墨常印在 视窗及LED LED灯 孔上。 印刷的油墨干燥方式一般有三种： a．紫外线干燥，主要用于烘 干绝缘油墨、消光油墨、 UV油墨； b．红外线干燥； c．烘箱干 燥（红外线、烘箱主要用于 缩水、烘导电油墨、彩色油墨），根 据其材料不同烘烤温度也不同。 印刷覆墨的工具称为刮刀 (刮胶 )，按硬度分 ,一般常用的有四种： 70°、75 °、80° 85°。80°~ 85°用于细小的字版、框线、面版消 光、静电网、碳胶等的印刷，所印的图案 较薄。 70°~ 75°用于较 粗的字版、框线、和按键底色、电阻值较小的机种等的印刷，所 印的图案较厚。
金属薄膜开关技术参数
金属薄膜开关技术参数目前本公司电子词典的按键已大量使用金属薄膜开关，为此提供以下金属薄膜开关技术参数，为产品的结构开发提供参考：1）适用范围：相类似的金属薄膜开关。
2）工作环境：2-1。
工作温度：-20℃--50℃2-2。
工作湿度：100%RH以下2-3。
储存温度：-40℃--85℃3）产品尺寸、色品、外观要求：3-1。
尺寸：产品尺寸应在：（0~50±0.10mm，＞50±0.15mm）的极限范围内，产品总高度0.3mm。
3-2。
外观：产品表面不应有划伤、折痕等机械损伤，冲切边缘应平滑。
3-3。
电阻：电阻＜1000mΩ3-4。
按力：A:160±20gf；B:130±20gf（Fp-Fc）/Fp*100%＞30%；探头直径￠1.57mm。
3-5。
寿命：大于50万次。
3-6。
温度循环：-40℃-85℃4）产品材料：4-1：簧片：￠4mm-￠12mm，建议使用规格：￠4mm、￠5mm。
4-2：材质：A。
不锈钢镀银 B。
不锈钢镀镍。
建议采用A方式。
metal dome 的几个问题，现作如下回复：1，形状：有带点，带环，不带点的，点向上，点向下，带三点、四点，有园型的，距型的，蜘蛛型的。
2，按压力：直径3在1.32N-1.50N之间，直径4在1.37N-1.70N之间，直径5在1.57-2.00N之间，直径6在1.70-2.5N之间。
3，寿命：50-100万次4，行程：直径3在0.12-0.15之间，直径4在0.15-0.17之间，直径5在0.18-0.20之间，直径6在0.18-0.25之间。
5，大小：直径3，4，5，6和更大。
6，材料：PET7,表面处理：镀银（时间长会硫化，变黄），镀镊（不会变黄），不镀（电阻会大）。
8，弹片厚度：55UM，60UM，进口的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜开关材料
一、面板（印刷层）
1、材料的种类：面板层的材料要求，除了平整性与印刷适应性外，更重要的是要具有可挠性及高弹性的特点。
常用的材料见下表：
2、材料的各项特性：
3、材料的比较：
适合制作薄膜面板的材料主要有：PVC（聚氯乙烯）、PC(聚碳酸酯)、PET(聚酯），厚度一般分为0.125\0.175\0.25三种，从表面分为砂面、亚光面和光面三种。
PC材料的物理特性与化学特性的综合指标较好，其适应的油墨也较广泛，是薄膜开关面板层应用最为普遍的材料。
PC材料有砂而与光面之区分，选择砂面状材料的理由是因为薄膜开关的使用多是电子整机产品，作为操纵控制系统的面板不希望受光线的干扰，而砂面状的表面只呈漫反射状，不会产生明亮的反；同时，由于表面呈紊乱的砂粒状，具有掩蔽划痕的作用，与之相反，光而材料就不具备以上特点。
但是作为光面材料，已经在背面印刷后，色彩会显得更为鲜艳夺目，在装饰性要求较强且又不需经常触动的场合，往往选择光面材料制作面板，或者由于某些显示区域如LCD液晶显示屏的特殊需要而考虑，选用光面材料较为有利。
PVC薄膜材料的价格较低，约为PC材料的二分之一，当生产民用普及型的产品，如果选择PVC材料,可降低生产成本，同时PVC材料的延展性较好，可采用冷压加工立体的图文。
光面PVC 板材一般的厚度在0.5毫米以上，两面约有PE或水胶纸保护，大部份用于制作装饰性的面板；砂面的PVC材料一般厚度在0.3毫米以下，它一般以定尺的片材供应，没有卷材。
PET薄膜一般性能均能被PC薄膜所取代，故用于而板材料的情况并不太多，除非在某些特殊的场合，诸如对绝缘、回弹、耐溶剂性等是其它薄膜不能满足的情况下才有少量使
用。
PET薄膜表面状态分为光面和细砂，目前以英国柯图泰公司和日本东丽在国内常见，另外柯图泰还有PH耐刮划级PET膜，适用于有高要求防刮的产品，但价格较贵。
4、材料的厚度：
塑料基材厚度在0.25mm及以下称为薄膜，主要用作薄膜开关的面板层，其背面印有各种指示性的图案、文字来表示相应开关键位的操作区域，在厚度选择上应视面板及按键的大小而定，材料厚，触动力加大，反应迟钝；材料过薄，触动时手感差，回弹不明显。
厚度在0.25mm以上称为板材，不适合立体键（浮凸）成型，可用作无按键操作区域的指示性的标牌面板，也可作为薄膜开关的衬板以提高其硬度。
