土工合成材料性能指标的分类
土工合成材料性能指标的分类
土工合成材料被广泛应用于水利和岩土工程的各个领域。
不同的工程对材料有不同的功能要求，并因此而选择不同类型和不同品种的土工合成材料。
为使土工合成材料在施工期和运用期能正常工作，必须有合理的设计方法和使用规范，统一的设计指标，并通过实验验证。
土工合成材料的指标一般可分为物理性能指标、力学性能指标、水力性能指标、土工合成材料与土相互作用指标及耐久性指标等。
下面逐一加以简单介绍。
(一) 物理性能指标
1.单位面积质量
单位面积质量，系1平方米土工织物的质量，称为土工织物的基本质量，单位为g/m2。
它是土工织物的一个重要指标。
对于任何一种系列产品来说，土工织物的单价与单位面积质量大致成正比，其力学强度随质量增大而提高。
因此，在选用产品时单位面积质量是必须考虑的技术和经济指标。
2.厚度
指土工织物在2kPa法向压力下，其顶面与底面之间的距离，单位为mm。
土工织物厚度随所作用的法向压力而变，规定2kPa压力表示土工织物在自然状态无压条件下的厚度。
由图1-12可见不同类型土工织物的压缩量差别很大，其中针刺非织造土工织物的压缩量最大。
因此，当考虑非织造土工织物水力特性时，必须注意到上覆压力变化使水力特性变化的特点。
3．孔隙率
定义为非织造土工织物所含孔隙体积与总体积之比，以百分数(％)表示。
该指标不直接测定，由单位面积质量、密度和厚度计算得到。
土工织物常用原材料的密度为：聚丙烯0.91g/m3，聚乙烯0.94～0.96g/m3，聚酯1.22～1.38g/m3，聚酰胺1.05～1.14g/m3，聚乙烯醇1.26～1.32g/m3，聚氯乙烯1.39g/m3。
孔隙率与厚度有关，所以孔隙率也随压力增大而变小。
有时织造和非织造土工织物的孔径和渗透系数很接近，但不能认为两者水力性能相似。
非织物土工织物的孔隙率远大于织造土工织物，因此其具有更好的反滤和排水性能。
(二) 力学性能指标
针对土工织物在设计和施工中所受荷载性质不同，其力学强度指标分为下列几种：抗拉强度、握持强度、撕裂强度、胀破强度、 CBR 顶破强度、圆球顶破强度、刺破强度等。
在前3项试验中，试样为单向受力，其纵向和横向强度需分别测定；而后4项试验中，试样为圆形，承受轴对称荷载，纵横双向同时受力。
在上述众多力学指标中，最基本的是抗拉强度。
1.抗拉强度和延伸率
抗拉强度也称为条带法抗拉强度，为单向拉伸。
纵向和横向抗拉强度表示土工织物在纵向和横向单位宽度范围能承受的外部拉力，单位为kN/m。
对应抗拉强度的应变为土工织物的延伸率，用百分数(％)表示。
抗拉强度是力学性能中的重要指标。
在各种功能的应用中对抗拉强度都有一定的要求。
当用于加筋和隔离功能时，抗拉强度是主要的设计指标，而在排水和反滤功能的工程中，抗拉强度虽不是主要指标，但由于铺设过程中会受到扯拉、顶压、撕破等各种施工荷载，运用过程中也可能因建筑物变形而受拉，所以对强度也有一定要求。
2.握持强度
握持强度表示土工织物抵抗外来集中荷载的能力，试验时仅1/3试样宽度被夹持，进行快速拉伸。
土工织物对集中荷载的扩散范围越大，
则握持强度越高，单位为N。
3.撕裂强度
撕裂强度表示沿土工织物某一裂口将裂口逐步扩大过程中的最大拉力，单位为N。
4.胀破强度、 CBR顶破强度、圆球顶破强度、刺破强度
这四个强度的试验都表示土工织物抵抗外部冲击荷载的能力，其共同特点是试样为圆形，用环形夹具将试样夹住；其差别是试样尺寸、加荷方式不同，各试验示意图见图1-13。
不同顶杆尺寸模拟不同顶压物，如块石、树枝等。
胀破强度单位为kPa，其他3项强度单位为N。
此外，落锥强度也属此类，其试样尺寸与CBR相同，试验时一个重1kg的圆锥自50cm高处自由落下，测定试样被刺破的孔洞尺寸，单位为mm，该试验重复性较差。
除抗拉强度外，其他各力学强度指标直接用于设计的情况还不多见，它们主要是做为参考指标，根据工程实际情况，便于对产品进行比较和选择。
（三）水力性能指标
水力性能指标主要为等效孔径和渗透系数，是土工织物两个很重要的特性指标。
由于土工织物是与土共同工作的，对织物的基本要求是既能保土又能排水，这就要求土工织物的孔径很小(能挡住土)而排水又很通畅，两者看来是有矛盾的，而土的多变性更增大了问题的复杂性。
某一土工织物对这种土是合适的，而对另一种土未必也是合适的。
目前常用保土准则和透水准则来选择土工织物的等效孔径和渗透系数，即将土工织物的等效孔径和土的特征粒径建立关系式，同时将织物的渗透系数与土的渗透系数建立关系式，以求达到既保土又排水的目的。
保土准则和透水准则由实验得到。
由于实验时控制的条件不同，得到的准则也有差异。
可按具体情况选择准则，有条件进行模拟实验则更好。
鉴于目前仍以保土和透水作用做为选择土工织物反滤层的准则，因此等效孔径和渗透系数两个水力特性指标是反滤和排水功能中的重要指标。
1.等效孔径(表现孔径)
以土工织物为筛布，用某一平均粒径的玻璃珠或石英砂进行振筛，取通过土工织物的过筛率(通过织物的颗粒质量与颗粒总投放量之比)为5％(留筛率为95％)所对应的粒径为织物的等效孔径O95，表示该土工织物的最大有效孔径，单位为mm。
用同样的步骤，则相应得到O85、 O50和Ol5的孔径值。
土工织物的孔径分布曲线形状与土的颗
粒分布曲线相似。
2.垂直渗透系数和透水率
垂直渗透系数为水力梯度等于l时，水流垂直通过土工织物的渗透速率，单位为cm/s。
透水率为水位差等于1时的渗透速率，单位为1/s
3.水平渗透系数和导水率
水平渗透系数为水力梯度等于1时水流沿土工织物平面的渗透速率，单位为cm/s。
导水率为沿土工织物单位宽度内的输水能力，单位为cm2/s。
(四) 土工织物与土相互作用性能指标
1.土—织物界面摩擦系数
埋在土中的土工织物，通过土—织物界面摩擦力将外荷传递至土工织物，使土工织物承受拉力，形成加筋土。
工程实例有加筋土挡墙、堤基加筋垫层等。
按试验方法可分为直剪摩擦系数和拉拔摩擦系数。
2.土织物渗透特性
土—织物联合应用时，如何使土工织物能长期保持良好的保土及排水性能，不发生淤堵，目前还没有满意的理论准则。
为判断织物是否会发生淤堵，可进行长期淤堵试验或梯度比试验，前者试验历时达500～1000h，后者需测试24h或更长。
两种试验都还存在一些问题，有待积累经验逐步改进。
(五) 耐久性能指标
耐久性能指标主要有耐磨、抗紫外线、抗生物、抗化学、抗大气环境等多种指标。
大多没有可遵循的规范、规程。
一般按工程要求进行专门研究或参考已有工程经验来选取。
(六) 有关土工合成材料功能、设计指标种类及其品种的考虑
在表1-3中列出了土工合成材料用作不同功能时，其常用的设计指标种类和通常选用的材料品种。

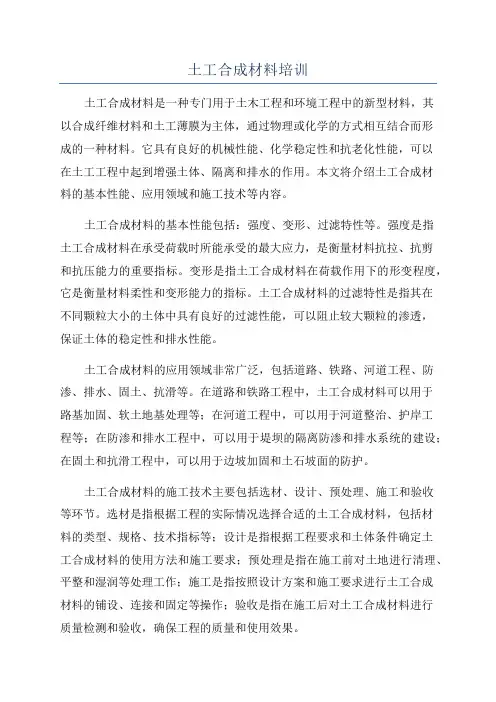

土工合成材料培训
土工合成材料培训土工合成材料是一种专门用于土木工程和环境工程中的新型材料，其以合成纤维材料和土工薄膜为主体，通过物理或化学的方式相互结合而形成的一种材料。
它具有良好的机械性能、化学稳定性和抗老化性能，可以在土工工程中起到增强土体、隔离和排水的作用。
本文将介绍土工合成材料的基本性能、应用领域和施工技术等内容。
土工合成材料的基本性能包括：强度、变形、过滤特性等。
强度是指土工合成材料在承受荷载时所能承受的最大应力，是衡量材料抗拉、抗剪和抗压能力的重要指标。
变形是指土工合成材料在荷载作用下的形变程度，它是衡量材料柔性和变形能力的指标。
土工合成材料的过滤特性是指其在不同颗粒大小的土体中具有良好的过滤性能，可以阻止较大颗粒的渗透，保证土体的稳定性和排水性能。
土工合成材料的应用领域非常广泛，包括道路、铁路、河道工程、防渗、排水、固土、抗滑等。
在道路和铁路工程中，土工合成材料可以用于路基加固、软土地基处理等；在河道工程中，可以用于河道整治、护岸工程等；在防渗和排水工程中，可以用于堤坝的隔离防渗和排水系统的建设；在固土和抗滑工程中，可以用于边坡加固和土石坡面的防护。
土工合成材料的施工技术主要包括选材、设计、预处理、施工和验收等环节。
选材是指根据工程的实际情况选择合适的土工合成材料，包括材料的类型、规格、技术指标等；设计是指根据工程要求和土体条件确定土工合成材料的使用方法和施工要求；预处理是指在施工前对土地进行清理、平整和湿润等处理工作；施工是指按照设计方案和施工要求进行土工合成材料的铺设、连接和固定等操作；验收是指在施工后对土工合成材料进行质量检测和验收，确保工程的质量和使用效果。
土工合成材料的培训主要涉及到相关的理论知识、实际案例和施工技术等内容。
培训的目的是提高学员对土工合成材料的了解和应用能力，掌握相关的设计和施工技术。
培训内容包括土工合成材料的性能特点、使用原理、施工工艺和施工效果等；培训形式可以是理论与实践相结合的方式，通过课堂讲解、案例分析和现场实践等方式进行。
土工合成材料讲解
二、土工合成材料的种类、功能及特性
2.1 土工合成材料的聚合物（原材料）
名称
特性
聚乙烯（PE） 良好柔软性、延展性、透明性、耐寒性、加工性
聚丙烯（PP） 耐热性、化学稳定性、电绝缘性好，耐光性、韧性差
聚氯乙烯（PVC）较高强度，耐磨、阻燃，热稳定性差，易老化
聚酯（PET） 热塑性塑料中强韧性最好，透光率好，耐酸不耐碱，
土工合成材料在我国情况
应用始于20世纪60年代 土工织物从1976年用于护岸、防汛抢险及提防等 工程 1995年，“中国土工合成材料工程协会”成立 2002年，我国土工合成材料应用工作者获得国际 土工合成材料学会（IGS）颁发的专门奖项 1998年，我国暴发特大洪水，土工合成材料在抗 洪中起到很好作用。中央领导高度重视，这促进 了土工合成材料的正规化和普及化
保护层 （护面层和垫层）：保护土工膜不破坏，一般有
素土、砂砾石，预制或现浇混凝土板 ，干砌石等
支持层：使土工膜受力和变形均匀
复合土工膜
是一种以土工膜为主体，同时在其一侧或两侧粘有无纺织 物、有纺织物或加筋材料等土工材料等的复合土工材料。 其功能较多，发展潜力较大。 由于布加筋的作用，使复合膜既具有布的特点又具有膜的 特点，抗胀破、撕裂、刺破能力大大加强。 设计时优先考虑膜的变形率和布的强度。 复合膜生产宽度有限，大幅使用时，搭接缝的防渗与强度 特性不容忽视。
它排水性能良好、质量轻、施工方便、对土的扰动小、造 价低廉、工效高。 它一出现便迅速被推广使用，现我国排水带年用量达到近 亿延米（赵维炳，2006）。 应用：提高软地基的承载力与稳定性 减少建筑基础的沉降
⑴可测深的排水带：“数字式”、“铜丝式” ⑵整体式排水带。 ⑶排水加固工程的发展。
土工合成材料应用技术
第一节土工合成材料应用技术一、基本规定（一）材料<1>土工合成材料性能指标应按工程使用要求确定下列试验项目：< 1.1>物理性能：材料密度、厚度（及其与法向压力的关系）、单位面积质量、等效孔径等；<12>力学性能：拉伸、握持拉伸、撕裂、顶破、CBR顶破、刺破、胀破等强度和直剪摩擦、拉拔摩擦等；< 1.3>水力学性能：垂直渗透系数（透水率）、平面渗透系数（导水率）、梯度比等；< 1.4>耐久性能：抗紫外线能力、化学稳定性和生物稳定性、蠕变性等。
<2>用于工程的性能指标应模拟工程实际条件进行测试，分析实际环境对测定值的影响。
<3>蠕变折减系数、施工损伤折减系数、老化折减系数在无实测资料时，综合强度折减系数宜采用2.5〜5.0；施工条件差、材料蠕变性大时，综合强度折减系数应采用大值。
<4>土工合成材料与土的拉拔摩擦系数应通过试验测定。
无实测资料,对于不均匀系数大于5的透水性回填土料。
<5>土工合成材料应经具有国家或省级计量部门认可的测试单位测试。
材料进场时，应有出厂合格证和标志牌，并应进行抽检。
<6>材料运送过程中应有封盖。
存放场地应通风干燥，严禁日光照射并应远离火源。
（-）设计原则<1>土工合成材料用于岩土工程的工程设计与施工时应遵从岩土工程及各行业标准的原则。
<2>设计方案应根据工程主要目的、材料布放位置、长期工作条件对材料耐久性要求、施工环境以及经济等因素确定。
<3>重要工程宜通过生产性试验确定设计施工参数。
<4>设计应根据工程需要确定必要的安全监测项目o（三）施工检验<1>应用土工合成材料的工程应根据工程实际情况，制订施工检验细则。
<2>施工时应有专人随时检查。
每完成一道工序应按设计要求及时进行质量评定。
铁路路基工程常用土工合成材料分类及主要技术指标
铁路路基工程常用土工合成材料分类及主要技术指标铁路路基工程常用土工合成材料分类及主要技术指标铁路路基设计手册（新修订）附录四常用土工合成材料第一节土工合成材料的分类及功能一、土工合成材料分类（一）按原材料性能分类聚合物是土工合成材料的主要原料。
聚合物按性能分为塑料、纤维和橡胶三大类：1．塑料在一定条件下具有流动性、可塑性，并能加工成形，当恢复平常条件（如除去压力和降温），则仍保持加工时形状的聚合物称为塑料。
塑料分为热塑性塑料（如聚乙烯、聚丙烯和聚氯乙烯等）和热固性塑料（如酚醛树脂、脲醛树脂等）。
2．纤维长度大于直径1000倍以上而又具有一定强度的线形或丝状且直径很小的聚合物称为纤维。
重要的合成纤维品种有：聚脂纤维（如涤纶）、聚酰胺纤维（如尼纶）、烯类纤维（如腈纶、维尼纶）。
3．橡胶在室温下具有高弹性的聚合物材料称为橡胶（又称弹性体）。
重要的合成橡胶品种有顺丁橡胶、氯丁橡胶、硅橡胶等。
塑料、纤维和橡胶的原材料可以是相同的，例如聚氯乙烯可以制成塑料产品、纤维和类似于橡胶的制品。
（二）按制造方法分类土工合成材料（Geosynthetics）品种繁多，依制造方法分为：1???机织（含编织）织造????针织?????土工织物?????针刺????非织造（无纺）?热粘结???化学粘结??????土工膜?土工合成材料????复合土工膜??土工复合材料?复合土工织物??复合防排水材料：排水?带、排水管、排水防水材料等?????工格室、土工网、土工模袋、?土工格栅、土工带、土??润土垫（GCL）、聚苯乙烯 ?土工网垫、土工织物膨?土工特种材料?板块（EPS）等???1．编型土工纤维：由单股线或多股线编织而成。
2．织型土工纤维（机织物）：类似民用纺织品，其特点是孔径均匀，沿经或纬线方向的强度大，但斜交方向低，拉断时伸长较低。
3．无纺型（不织型）土工纤维：由合成纤维原料加工的连续长丝以不规则的排列联接起来而成，这种土工纤维抗拉强度一致。
土工合成材料在公路工程中的应用13
桥头跳车一直是公路 、铁路部门要解决的技术 难题 。近年来人们相继采用加筋土技术来处理桥头 跳车 。应用方式有两种 :平铺筋材加固桥台台背填 料 (图 5) 和加筋土柔性桥台 。前一种方式是在石砌 或混凝土刚性桥台台背采用加筋土填筑技术 ,利用 土工格棚等筋材的抗拔作用改变土体中的受力状 态 ,减少路基顶面的沉降及沉降差 ,从而减小桥头错 台 ,达到避免桥头跳车的目的 。后一种方法是将刚 性桥台改为加筋土桥台 ,克服水泥混凝土类刚性桥 台台背填料不易压实 、桥头过度段支承刚度相差过 大的缺点 ,使得桥台与台背填料支承性能基本相同 , 从而在外部荷载和自重作用下二者的受力变形协调 一致 ,防止错台的产生 。
在公路工程中 ,土工加筋材料除了可用于加固 地基和路基以外 ,还可用于路面加固 :加固基层 、加 筋沥青面层和罩面层 。将土工布 、土工格棚等材料
© 1995-2004 Tsinghua Tongfang Optical Disc Co., Ltd. All rights reserved.
第 5 期 岳惠新 郑 晖 :土工合成材料在公路工程中的应用
在面层与基层之间 、面层内合适位置或罩面层 底部铺设土工布或土工格棚 ,利用筋材张拉作用 、筋 材与结构层间的摩擦作用和裂缝在沥青面层中扩展 时筋材的桥联作用 ,可以减弱下部裂缝尖端应力集 中程度 ,降低裂缝向上扩展的速度 ,甚至改变其扩展 的方向 ,从而达到抑制反射裂缝形成的目的 ,延长路 面的使用寿命 。用于路面裂缝防治的土工合成材 料 ,宜采用玻璃纤维网或土工织物 ,其材料的技术要 求应满足《公路土工合成材料应用技术规范》J TJ / T019 —98 (见表 1 、表 2) 的规定 。实际采用的玻纤 网网孔尺寸宜为上铺筑的沥青面层材料最大粒径的 0. 5～1. 0 倍 。采用的土工织物应能耐 170 ℃以上的 高温 。
土工合成材料课件2
百分数(％)表示。该指标不直接测定，由单位面积质量、密 度和厚度计算得到。可按下式计算
孔隙率可按下式计算： np=1-（M/ρ·δ） 式中：np为孔隙率，％；M为单位面积 质量，g/m2；ρ为原材料密度，g/m3；δ为厚 度，m。
孔隙率与厚度有关，所以孔隙率也随压力增大而 变小。 有时织造和非织造土工织物的孔径和渗透系 数很接近，但不能认为两者水力性能相似。非织 物土工织物的孔隙率远大于织造土工织物，因此 其具有更好的反滤和排水性能。
《土工合成材料应用技术规范》（ GB50290 ） 将土工合成材料分为土工织物、土工膜、土工复 合材料和土工特种材料等类型。土工复合材料是 由上述各种材料复合而成，如复合土工膜、复合 土工织物、复合土工布、复合防排水材料（排水 带、排水管）等。土工特种材料包括土工膜袋、 土工网、土工网垫、土工格室、土工织物膨润土 垫、聚苯乙烯泡沫塑料（ＥＰＳ）等。
3、土工复合材料(geocomposite)
土工复合材料是两种或两种以上的土工 合成材料组合在一起的制品。这类制品 将各组合料的特性相结合，以满足工程 的特定需要。不同的工程有不同的综合 功能要求，故土工复合材料的品种繁多， 可以说土工复合材料是当前和今后一段 时期发展的大方向。
图5 塑料排水带断面示意图（单位：mm） （a）城垛式；（b）口琴式 （c）乳头式
图6
软式排水管构造示意图
图7
复合排水材料
4、土工特种材料
土木特殊材料是为工程特定需要而生产的产品，品 种多。
图8 土工格栅
图9 加筋带焊成的土工格栅
图10
土工格室
1、GB 50290-1998 土工合成材料应用技术规范 2、GB/T 13760-2009 土工合成材料 取样和试样准备 3、GB/T 13761.1-2009 土工合成材料 规定压力下厚度测定 第1部分： 单层产品厚度的测定方法 4、GB/T 13762-2009 土工合成材料 土工布及土工布有关产品单位面积 质量的测定方法 5、GB/T 13763-1992 土工布梯形法撕破强力试验方法 6、GB/T 14799-2005 土工布及其有关产品 有效孔径的测定 干筛法 7、GB/T 14800-1993 土工布顶破强力试验方法 8、GBT 15788-2005 土工布及其有关产品 宽条拉伸试验 9、GBT 15789-2005 土工布及其有关产品_无负荷时垂直渗透特性的测 定 10、GBT 16989-1997 土工布接头接缝宽条拉伸试验方法 11、GB/T 17630-1998 土工布及其有关产品 动态穿孔试验 落锥法 12、GB/T 17631-1998 土工布及其有关产品 抗氧化性能的试验方法 13、GB/T 17632-1998 土工布及其有关产品 抗酸、碱液性能的试验方 法 14、其他
2022年一级建造师《市政公用工程管理与实务》考点精讲：土工合成材料的应用
2022一级建造师《市政实务》考点精讲：土工合成材料的应用【考点6】土工合成材料的应用【考查分值】2分【考点频率】5年4次，2017多选、2019案例、2021多选和案例【考点难度】★★★土工合成材料的应用土工合成材料可分为土工织物、土工膜、特种土工合成材料和复合型土工合成材料等类型。
土工合成材料可设置于岩土或其他工程结构内部、表面或各结构层之间，具有加筋、防护、过滤、排水、隔离等功能。
一、路堤加筋（2）土工格栅、土工织物、土工网等土工合成材料均可用于路堤加筋，其中土工格栅宜选择强度高、性能。
（3）加筋路堤的施工原则是以能够充分发挥加筋效果为出发点。
合成材料连接应牢固，受力方向的连接强度不得低于材料设计抗拉强度，其叠合长度不应小于300mm，连接时搭接宽度不得小于150mm。
（4）铺设土工合成材料的土层表面应平整，表面严禁有碎、块石等坚硬凸出物。
（6）填料不应直接卸在土工合成材料上面，必须卸在已摊铺完毕的土面上；卸土高度不宜大于1m，以防局部承载力不足。
卸土后立即摊铺，以免出现局部下陷。
（7）第一层填料宜采用轻型压路机压实，当填筑层厚度超过600mm后，才允许采用重型压路机。
边坡二、台背路基填土加筋（2）加筋台背适宜的高度为5.0～10.0m。
（3）土工合成材料与构造物应相互连接，并在相互平行的水平面上分层铺设，加筋材料间距应经计算1:1的坡度自下而上逐层增大，最下一层的铺设长度不应小于计算的最小纵向铺设长度。
（4）施工程序：清地表→地基压实→锚固土工合成材料、摊铺、张紧并定位→分层摊铺、压实填料至下一层土工合成材料的铺设标高。
（5）相邻两幅加筋材料应相互搭接，宽度宜不小于200mm，并用牢固方式连接，连接强度不低于合成材料强度的60%。
（6）边角处厚度不得大于150mm。
压实标准按相关规范执行。
施工时应设法避免任何机械、外物对土工合成材料造成推移或损伤，并做好台背排水，避免地表水渗入、滞留。
三、路面裂缝防治（1）采用玻纤网、土工织物等土工合成材料，铺设于旧沥青路面、旧水泥混凝土路面的沥青加铺层底玻纤网网孔尺寸宜为其上铺筑的沥青面层材料最大粒径的土工织物应能耐170℃以上的高温。
土工合成材料
功能和应用
土工合成材料的功能 土工合成材料具有多方面的功能，一种土工合成材料往往 就兼有数种功能。随着土工复合材料的发展，所兼有的功 能就更多。总的说来，土工合成材料的主要功能可归纳为 六类，即反滤功能、排水功能、隔离功能、防渗功能、防 护功能以及加固(筋)能。 土工合成材料的应用 土工合成材料是应用于岩土工程的、以合成材料为原材料 制成的新型建筑材料，已广泛应用于水利、公路、铁路、 港口、建筑等工程的各个领域。目前，国内外通常采用聚 酯纤维、聚丙烯纤维、聚酰胺纤维及聚乙烯醇纤维等原料 制造土工合成材料，形成了八大系列产品，如：土工织物、 土工膜、土工网、土工格栅、土工席垫、土工格室、土工 复合材料及相关产品等。
力学性能测试(宽条拉伸试验)
1、适用范围 （1）本方法规定了用宽条试验测定土工织物及其有关产品拉伸性能 的试验方法。 （2）本方法适用于大多数土工合成材料，包括土工织物及复合土工 织物，也适用于土工格栅。 （3）本方法包括测定调湿和浸湿两种试样拉伸性能的程序，包括单 位宽度的最大负荷和最大负荷下的伸长率以及特定伸长率下的拉伸力 的测定。 2、引用标准 GB/T6682 分析试验用水—规格和试验方法。 3、定义 （1）名义夹持长度 ①用伸长计量时，名义夹持长度：在试样的受力方向上，标记的两个 参考点间的初始距离，一般为60mm(两边距试样对称中心为30cm),记 为Lo.
试验前准备
试验前准备
梯形法取样可使每个试样的纵横向纤维都 互不相同，并使试样分布于较广的范围内， 从而试样更具有代表性。在我们裁取工作 中还应注意以下几点： （1）用于每次试验的试样，应从样品长度 和宽度方向上均匀地裁取，但距样品幅边 至少10cm； （2）试样不应包含影响试验结果的任何缺 陷； （3）对同一项试验，应避免两个以上的试
2018道路工程12-第二章第五节土工合成材料
2一、土工合成材料在公路工程中的应用与要求土工合成材料的分类第五节土工合成材料土工布第五节土工合成材料土工膜第五节土工合成材料土工格栅第五节土工合成材料当量孔径计算过程：拉伸过程中试样的拉力和伸长量，记录线。
对比试验要点测定土工织物等的拉伸长度和最大负荷下 1.纵向和横向各剪取至少5块试样；2.无纺类试样宽度200mm ±1mm，机织类先剪成220mm宽，再拆成200mm±1mm；3.预张力相当于最大负荷的1%；4.试样在距钳口5mm 内范围断裂，结果剔除。
测定土工织物等的接头和接 1.每块试样应含有一个接缝或接头，其余同“宽条拉伸试验”土工合成材料试验适用于测定各类黏焊土工格栅黏焊点的极限离力。
15mm长的切口，并画上夹持线。
顶破强力试验和刺破强力试验顶破强力试验是指土工合成材料受顶压荷载至破裂时的最大顶压力，反映了土工合成材料抵态应力的能力。
刺破强力试验反映了土工合成材料抵抗小面积的能力。
土工合成材料顶破强力试验和刺破强力试验的主要顶破强力试验刺破强力试验：直径为50mm 2.试样面积：φ300mm 的试样5块率：下降速度为in1.平头顶杆8mm2.裁取圆形试样10块，直径不小于100mm3.加载速率：下降为300mm /m 土工合成材料土工合成材料的摩擦特性。
摩擦剪切强度。
摩擦特性试验统一采用标准砂土，结土工合成材料的摩擦特性，不同的土工材料可以优劣。
拉拔摩擦特性试验采用的是密实度，结果用于设计参数。
土工合成材料、水力性能试验1.垂直渗透性能试验（恒水头法）土工织物用于反滤材料，要求既能阻止颗粒随具有一定的透水性。
本试验采用渗透定水头下垂直渗透性能。
适用于土工织物和合土工织物。
仪夹持器的最小直径50mm。
土工合成材料第五节土工合成材料 试样数量不小于5块，在含有湿润剂的水中，至少浸泡12h直至饱和并赶走气泡。
首先向渗透仪注水达到50mm 的水头差，关掉供水后，如果试样两侧的水头在5m in内不能平衡，说明渗透仪中有未排除干净的空气。
第八章 土工合成材
定义
机械粘合是以不同的机械 工具将纤维加固。有针刺 法和水刺法两种。
1.热粘合 热粘合是将纤维在传送带上成网，让其通过两个反向转 动的热辊之间热压，纤维网受热达到一定温度后，部分纤 维软化熔融，互相粘连，冷却后得到固化。这种方法主要 用于生产薄型土工织物，厚度一般为0.5~1.0mm。由于纤 维是随机分布的，织物中形成无数大小不一的开孔，又无 经纬丝之分，故其强度的各向异性不明显。 纺粘合是热粘合中的一种，是将聚合物原材料经过熔融、 挤压、纺丝成网、纤维加固后形成的产品。该种织物厚度 薄而强度高，渗透性大。由于制造流程短，产品质量好， 品种规格多，成本低，用途广，近年来在我国发展较快。
热粘合
化学粘合
机械粘合
定义
热粘合是将纤维在传送带上成网 让其通过两个反向转动的热辊之 间热压，纤维网受热达到一定温 度后，部分纤维软化熔融，互相 粘连，冷却后得到固化。
定义
化学粘合是通过不同工艺将粘合剂 均匀地施加到纤维网中，待粘合剂 固化，纤维之间便互相粘连，使网 得以加固，厚度可达3mm。常用的 粘合剂有聚烯酯、聚酯乙烯等。
（二）土工网
土工网是由聚合物经挤塑成网，或由粗股条编织， 或由合成树脂压制成的具有较大孔眼和一定刚度的平 面结构网状材料。如下图。
（二）土工网 土工网是由聚合物经挤塑成网，或由粗股条编织， 或由合成树脂压制成的具有较大孔眼和一定刚度 的平面结构网状材料。网孔尺寸、形状、厚度和 制造方法不同，其性能也有很大差异。一般而言， 土工网的抗拉强度都较低，延伸率较高。这类产 品常用于坡面、防护、植草、软基加固垫层或用 于制造复合排水材料。
软式排水管
软式排水管又称为渗水软管， 是由高强度钢丝圈作为支撑 体及具有反滤、透水、保护 作用的管壁包裹材料两部分 构成的 。
