电力电子技术实验报告-三相半波可控整流电路实验等
三相桥式全控整流电路实验报告
三相桥式全控整流电路实验报告一、实验目的本实验旨在通过搭建三相桥式全控整流电路，理解电力电子整流技术的基本原理，掌握三相桥式全控整流电路的工作过程，探究整流电路的输出特性，为进一步研究和应用电力电子技术打下基础。
二、实验原理三相桥式全控整流电路是一种常见的整流电路，其工作原理基于三相半波可控整流电路。
在该电路中，三相交流电通过6个晶闸管（或二极管）整流，将交流电转换为直流电。
6个晶闸管分为三组，每组两个，分别与三相交流电的每一相相连。
通过控制晶闸管的导通时刻，可以控制电流的流向和大小，从而实现整流的目的。
三、实验步骤1.搭建三相桥式全控整流电路。
使用电源、电阻、二极管、晶闸管等元器件搭建电路。
注意确保连接正确、安全可靠。
2.连接输入电源，调整输入电压，使输入电压在允许范围内。
3.触发晶闸管，控制其导通时刻。
可以使用脉冲信号发生器触发晶闸管，通过改变触发脉冲的相位来控制晶闸管的导通时刻。
4.观察并记录输出电压和电流的变化情况。
可以使用示波器等设备观察输出波形，并记录相关数据。
5.改变触发脉冲的相位，观察输出电压和电流的变化情况，并记录数据。
6.分析实验数据，探究整流电路的工作特性和输出特性。
四、实验结果与分析1.实验结果在实验过程中，我们观察到了整流电路的输出电压和电流的变化情况。
当触发脉冲的相位角增加时，输出电压和电流的平均值增加；当触发脉冲的相位角减小时，输出电压和电流的平均值减小。
实验结果表明，通过控制触发脉冲的相位角，可以有效地控制整流电路的输出电压和电流。
2.结果分析根据实验结果，我们可以得出以下结论：（1）三相桥式全控整流电路可以实现整流的功能，将交流电转换为直流电。
（2）通过控制触发脉冲的相位角，可以控制晶闸管的导通时刻，进而控制输出电压和电流的大小。
当触发脉冲的相位角增加时，晶闸管的导通时间增加，输出电压和电流的平均值增加；当触发脉冲的相位角减小时，晶闸管的导通时间减少，输出电压和电流的平均值减小。
三相半波可控整流电路实验报告

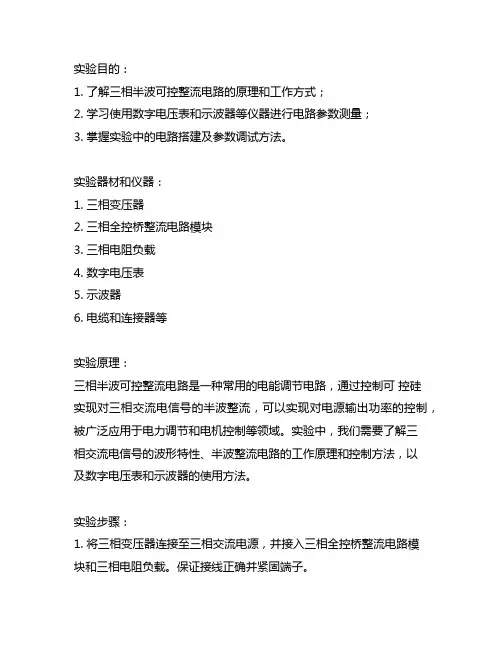

实验目的：1. 了解三相半波可控整流电路的原理和工作方式；2. 学习使用数字电压表和示波器等仪器进行电路参数测量；3. 掌握实验中的电路搭建及参数调试方法。
实验器材和仪器：1. 三相变压器2. 三相全控桥整流电路模块3. 三相电阻负载4. 数字电压表5. 示波器6. 电缆和连接器等实验原理：三相半波可控整流电路是一种常用的电能调节电路，通过控制可控硅实现对三相交流电信号的半波整流，可以实现对电源输出功率的控制，被广泛应用于电力调节和电机控制等领域。
实验中，我们需要了解三相交流电信号的波形特性、半波整流电路的工作原理和控制方法，以及数字电压表和示波器的使用方法。
实验步骤：1. 将三相变压器连接至三相交流电源，并接入三相全控桥整流电路模块和三相电阻负载。
保证接线正确并紧固端子。
2. 分别连接数字电压表和示波器至电路中，用于测量电压和波形。
3. 打开电源，调节三相变压器输出电压为合适数值，确保电路工作在正常工作范围。
4. 通过控制可控硅触发脉冲信号，实现对半波整流电路的控制，观察电压和电流波形的变化。
5. 使用数字电压表和示波器分别测量并记录输出电压、输出电流和波形特性，包括峰值、均值、谐波含量等参数。
实验结果与分析：1. 经过实验，我们得到了三相半波可控整流电路的电压和电流波形数据，通过分析这些数据，可以得到电路的输出功率、效率和电流谐波等重要参数，为后续电路设计和控制提供了参考依据。
2. 通过调节可控硅触发角，我们观察到了电路输出电压的变化规律，进一步验证了半波整流电路的控制特性。
3. 实验数据的测量准确性和稳定性对实验结果的分析具有重要意义，确保了实验结果的可信度和准确性。
结论：三相半波可控整流电路的实验结果表明，该电路可以实现对三相交流电信号的半波整流和功率控制，通过控制可控硅的触发信号，实现对输出电压和电流波形的调节和监测。
这为电能调节和电机控制等领域的应用提供了重要参考。
在实验中，我们还学习了数字电压表和示波器等仪器的使用方法，提高了实验操作和数据处理的能力，为今后的实验研究奠定了基础。
「电力电子实验指导书(电气)」

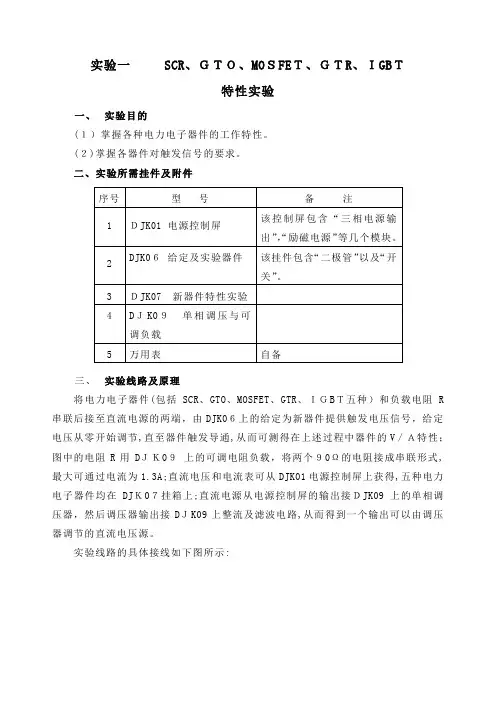

实验一SCR、ＧＴＯ、MOＳFEＴ、ＧＴR、ＩGBＴ特性实验一、实验目的(１）掌握各种电力电子器件的工作特性。
(２)掌握各器件对触发信号的要求。
二、实验所需挂件及附件三、实验线路及原理将电力电子器件(包括SCR、GTO、MOSFET、GTR、ＩＧBＴ五种）和负载电阻R 串联后接至直流电源的两端，由DJK0６上的给定为新器件提供触发电压信号，给定电压从零开始调节,直至器件触发导通,从而可测得在上述过程中器件的V／Ａ特性；图中的电阻R用DＪＫ0９上的可调电阻负载，将两个９0Ω的电阻接成串联形式,最大可通过电流为1.3A;直流电压和电流表可从DJK01电源控制屏上获得,五种电力电子器件均在DJＫ0７挂箱上;直流电源从电源控制屏的输出接ＤJK09上的单相调压器，然后调压器输出接DＪK09上整流及滤波电路,从而得到一个输出可以由调压器调节的直流电压源。
实验线路的具体接线如下图所示:图1－１新器件特性实验原理图四、实验内容（1)晶闸管(SCＲ)特性实验。
（２)可关断晶闸管（GTO）特性实验。
(3)功率场效应管(MOSFET）特性实验。
(４)大功率晶体管(GTR）特性实验。
(5)绝缘双极性晶体管(ＩGBT）特性实验。
五、预习要求阅读电力电子技术教材中有关电力电子器件的章节。
六、思考题各种器件对触发脉冲要求的异同点？七、实验方法(1)按图1-１接线，首先将晶闸管(SCR)接入主电路,在实验开始时,将DＪK０6上的给定电位器ＲP１沿逆时针旋到底,S1拨到“正给定”侧，S2拨到“给定”侧,单相调压器逆时针调到底，ＤJK09上的可调电阻调到阻值为最大的位置;打开DＪK0６的电源开关,按下控制屏上的“启动”按钮,然后缓慢调节调压器,同时监视电压表的读数,当直流电压升到40V时，停止调节单相调压器(在以后的其他实验中，均不用调节);调节给定电位器RP1,逐步增加给定电压,监视电压表、电流表的读数，当电压表指示接近零(表示管子完全导通），停止调节,记录给定电压Ｕg调节过程中回路电流Iｄ以及器件的管压降Ｕv。
电力电子技术实验报告
电力电子技术实验报告电力电子技术实验报告引言电力电子技术是现代电力系统中不可或缺的一部分。
通过电力电子技术，我们可以实现电能的高效转换、传输和控制，提高能源利用效率，减少能源浪费。
本实验报告旨在介绍电力电子技术的基本原理和实验结果，以及对现代电力系统的应用。
一、整流电路实验整流电路是电力电子技术中最基本的电路之一。
通过整流电路，我们可以将交流电转换为直流电，以满足不同电器设备的电源要求。
在实验中，我们使用了半波和全波整流电路进行测试。
半波整流电路通过单个二极管将交流电信号的负半周去除，只保留正半周。
实验中，我们使用了一个变压器将220V的交流电降压为12V，然后通过一个二极管进行半波整流。
实验结果显示，输出电压为正半周的峰值。
全波整流电路通过两个二极管将交流电信号的负半周转换为正半周，实现了更高的电压转换效率。
实验中，我们使用了一个中心引线变压器将220V的交流电降压为12V，然后通过两个二极管进行全波整流。
实验结果显示，输出电压为正半周的峰值，且相较于半波整流电路，输出电压更加稳定。
二、逆变电路实验逆变电路是电力电子技术中另一个重要的电路。
通过逆变电路，我们可以将直流电转换为交流电，以满足不同电器设备的电源要求。
在实验中，我们使用了单相逆变电路和三相逆变电路进行测试。
单相逆变电路通过一个开关管和一个滤波电感将直流电转换为交流电。
实验中，我们使用了一个12V的直流电源，通过一个开关管和一个滤波电感进行逆变。
实验结果显示，输出电压为交流电信号，频率与输入直流电源的频率相同。
三相逆变电路是现代电力系统中常用的逆变电路。
它通过三个开关管和三个滤波电感将直流电转换为三相交流电。
实验中，我们使用了一个12V的直流电源，通过三个开关管和三个滤波电感进行逆变。
实验结果显示，输出电压为三相交流电信号，频率与输入直流电源的频率相同。
三、PWM调制实验PWM调制是电力电子技术中常用的一种调制方式。
通过改变脉冲宽度的方式，可以实现对输出电压的精确控制。
电力电子技术三相桥式全控整流及有源逆变电路实验报告

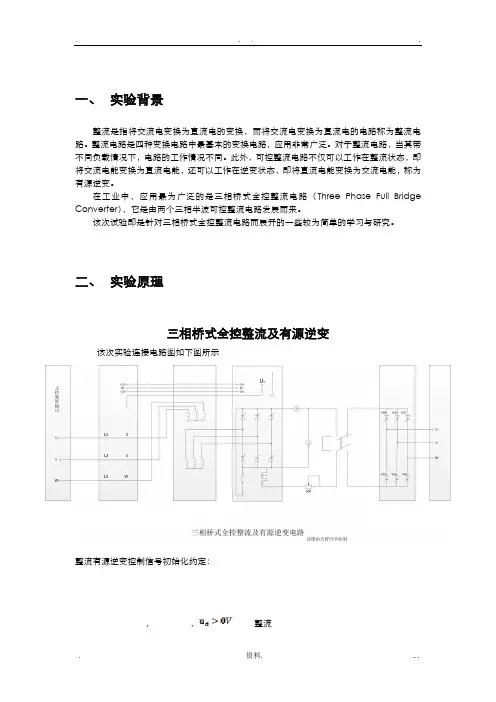

一、实验背景整流是指将交流电变换为直流电的变换，而将交流电变换为直流电的电路称为整流电路。
整流电路是四种变换电路中最基本的变换电路，应用非常广泛。
对于整流电路，当其带不同负载情况下，电路的工作情况不同。
此外，可控整流电路不仅可以工作在整流状态，即将交流电能变换为直流电能，还可以工作在逆变状态，即将直流电能变换为交流电能，称为有源逆变。
在工业中，应用最为广泛的是三相桥式全控整流电路（Three Phase Full Bridge Converter），它是由两个三相半波可控整流电路发展而来。
该次试验即是针对三相桥式全控整流电路而展开的一些较为简单的学习与研究。
二、实验原理三相桥式全控整流及有源逆变该次实验连接电路图如下图所示整流有源逆变控制信号初始化约定：，，整流，，逆变，，临界注意事项：在接主电路过程中，晶闸管接入双刀双闸开关时一定要注意正负极必须正确匹配。
电容器用于吸收感性电流引起的干扰，使得示波器显示的波形更加标准、清晰。
双刀双掷开关在切换时主回路必须断电，否则很可能因切换时拉出电弧而损坏设备。
（一）整流电路1、整流的概念把交流电变换为直流电的变换称为整流（Rectifier），又叫AC-DC变换（AC-DC Converter）。
整流电路是一种把交流电源电压转换成所需的直流电压的电路。
AC-DC变换的功率流向是双向的，功率流向由交流电源流向负载的变换称之为“整流”，功率流向由负载流向交流电源的变换称之为“有源逆变”。
采用晶闸管作为整流电路的主控器件，通过对晶闸管触发相位的控制从而达到控制输出直流电压的目的，这样的电路称之为相控整流电路。
2、整流电路的分类（1）按电路结构分类①半波整流电路：半波整流电路中每根电源进线流过单方向电流，又称为零式整流电路或单拍整流电路。
②全波整流电路：全波整流电路中每根电源进线流过双方向电流，又称为桥式整流电路或双拍整流电路。
（2）按电源相数分类①单相整流电路：又分为单脉波整流电路和双脉波整流电路。
电力电子技术三相桥式全控整流及有源逆变电路实验报告

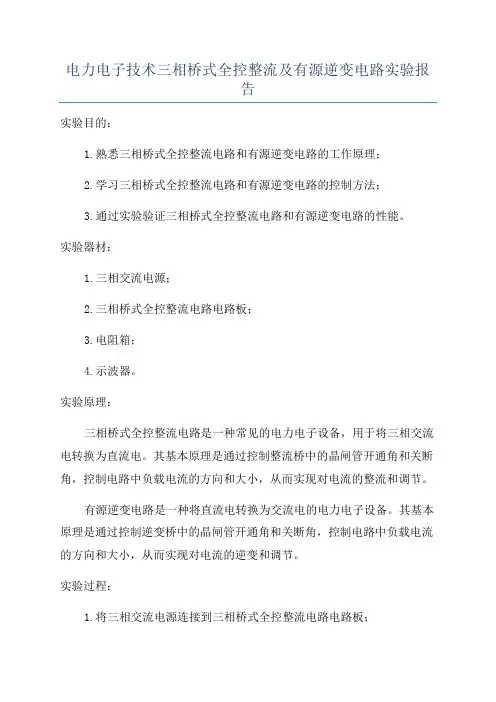

电力电子技术三相桥式全控整流及有源逆变电路实验报告实验目的：1.熟悉三相桥式全控整流电路和有源逆变电路的工作原理；2.学习三相桥式全控整流电路和有源逆变电路的控制方法；3.通过实验验证三相桥式全控整流电路和有源逆变电路的性能。
实验器材：1.三相交流电源；2.三相桥式全控整流电路电路板；3.电阻箱；4.示波器。
实验原理：三相桥式全控整流电路是一种常见的电力电子设备，用于将三相交流电转换为直流电。
其基本原理是通过控制整流桥中的晶闸管开通角和关断角，控制电路中负载电流的方向和大小，从而实现对电流的整流和调节。
有源逆变电路是一种将直流电转换为交流电的电力电子设备。
其基本原理是通过控制逆变桥中的晶闸管开通角和关断角，控制电路中负载电流的方向和大小，从而实现对电流的逆变和调节。
实验过程：1.将三相交流电源连接到三相桥式全控整流电路电路板；2.根据实验要求调节电源电压和频率；3.设置适当的负载电阻；4.通过控制触发电路，控制晶闸管的开通和关断；5.使用示波器观察和记录整流电流和电压波形。
实验结果：根据实验数据和示波器观察结果，整流电流和电压波形基本符合预期，呈现出期望的整流和调节性能。
实验结论：通过本次实验，我们深入理解了三相桥式全控整流电路和有源逆变电路的工作原理和控制方法。
同时，我们也验证了这两种电路的性能和实际应用。
这项实验的结果对于电力电子技术的学习和应用具有重要意义，为我们掌握和应用电力电子技术提供了实验基础和理论指导。
同时，通过实验的过程，我们也提高了实验操作的能力和实验数据处理的技巧。
总结：本次实验对于我们理解和掌握电力电子技术中的三相桥式全控整流电路和有源逆变电路的工作原理、控制方法和性能具有重要意义。
通过实验，我们不仅加深了对电力电子技术的理解，提高了实验操作的能力，还培养了我们的团队合作精神和实验数据处理的技巧。
通过本次实验的学习，我们对于电力电子技术的应用和发展有了更加深入的了解，相信在今后的学习和工作中，我们将能够更好地应用电力电子技术解决实际问题，为电力电子技术的发展做出更大的贡献。
电力电子技术可控流电路三相半波-精品文档
一.电阻性负载 (一)波形 1.控制角α=0(相当于三个整流管情况)
共阴极电路：相电压最高则导通, 其余两相上的整流管承受反压而 截止 ud波形为三相相电压的包络线， 每相序每管依次导通120度 二极管换相时刻（三相相电压正 半周波形的交点）为自然换相点， 是各相晶闸管能触发导通的最早 时刻，将其作为计算各晶闸管触 发角a的起点，即a =0
19
三相半波可控整流电路
控制特性
Ud/U2与a成余弦关系
1.2 1.17
Ud/U2
0.8 0.4 2 0 30 60 90 ) /(° 120 150 1
Ud Ud0 cos( ) Ud0 1.17 U2
三相半波可控整流电路Ud/U2随a变化的关系 1－电阻负载 2－电感负载 20
三相半波可控整流电路
二、电感性负载
晶闸管电流额值计算
变压器二次电流即晶闸管电流的有效值为
o 120 1 2 I I I I 0 . 577 I 2 VT d d o d 360 3
晶闸管的额定电流为
I VT I 0 . 368 I VT (AV) d 1 . 57
21
三相半波可控整流电路
晶闸管电压额值计算
整流电压平均值的计算
a>30时，负载电流断续，晶闸管导通角减小
1 3 2 U 2 U sin td ( t ) U 1 cos( ) 0 . 675 1 cos( ) d 2 2 2 2 6 6 6 3
晶闸管电流平均值
轮流导通，所以平均值为负载的三分之一
I tav
Id 3
8
三相半波可控整流电路
东北大学电力电子实验报告(三相半波整流)
月《电力电子技术》课程实验报告实验日期__________________ 班级__________________ 学号________________ 实验台号__________________ 姓名__________________ 成绩________________实验一三相半波整流电路实验【实验目的】1.掌握三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和阻感性负载时的工作情况。
2.进一步认识电阻负载、电阻电感负载电路的工作情况。
【实验内容】1．“集成触发电路”的调试2．研究三相半波可控整流电路带电阻性负载时的工作原理。
3．研究三相半波可控整流电路带电阻、电感性负载时的工作原理。
【实验记录】1、三相半波可控整流电路带电阻性负载：（1）实验电路及理论计算当触发角时，电流连续，则：，时，输出电压最大，。
当触发角时，电流断续，则：，时，输出电压为零。
因此电阻性负载时触发角的移相范围为（2）实验数据记录：ɑ (°)0306090120U ct(V) 12.39 4.10 1.73 0.80 0.29U d(V) 140.96 123.35 80.20 38.77 8.55U2(V) 126.0 126.0 126.0 126.0 126.0U d(V)理论值147.42 127.67 85.05 45.52 11.392、三相半波可控整流电路带阻感性负载：（1）实验电路及理论计算当触发角时，负载电压波形与电阻负载时相同；而当时，由于电感的续流作用电流不会降到零仍然导通。
所以输出电压平均值为：，当时，波形中正负面积相等，负载输出电压为0。
ɑ (°)0306090U ct(V) 12.40 4.02 1.84 0.81U d(V) 141.71 124.45 75.03 23.66U2(V) 126.0 126.0 126.0 126.0U d(V)理论值147.42 127.67 73.71 0（3）实验波形图：(与阻性负载一致)(与阻性负载一致)【实验分析】1、关系分析（1）与之间的关系曲线（2）与之间的关系曲线2、误差分析（1）输出电压平均值的理论值与实际值之间的误差：1）输电线路上存在内阻；2）晶闸管的导通损耗和开通、关断时间影响波形；3）对于阻感性负载，由于理论值是基于电感无穷大的前提计算得到，在本实验电感不是无穷大，在储能上有影响，产生误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。
二、实验所需挂件及附件三、实验线路及原理三相半波可控整流电路用了三只晶闸管，与单相电路比较，其输出电压脉动小，输出功率大。
不足之处是晶闸管电流即变压器的副边电流在一个周期内只有1/3 时间有电流流过，变压器利用率较低。
图3.1中晶闸管用DJK02 正桥组的三个，电阻R 用D42电感用DJK02面板上三相可调电阻，将两个900Ω接成并联形式，Ld的700mH，其三相触发信号由DJK02-1 内部提供，只需在其外加一个给定电压接到Uct端即可。
直流电压、电流表由DJK02 获得。
图3.1 三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。
(2)研究三相半波可控整流电路带电阻电感性负载。
五、预习要求阅读电力电子技术教材中有关三相半波整流电路的内容。
六、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗？(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流？七、实验方法(1)DJK02和DJK02-1上的“触发电路”调试①打开DJK01总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。
②将DJK01“电源控制屏”上“调速电源选择开关”拨至“直流调速”侧。
③用10芯的扁平电缆，将DJK02的“三相同步信号输出”端和DJK02-1“三相同步信号输入”端相连,打开DJK02-1电源开关，拨动“触发脉冲指示”钮子开关，使“窄”的发光管亮。
④观察A、B、C三相的锯齿波，并调节A、B、C三相锯齿波斜率调节电位器（在各观测孔左侧），使三相锯齿波斜率尽可能一致。
⑤将DJK06上的“给定”输出Ug直接与DJK02-1上的移相控制电压Uct相接，将给定开关S2拨到接地位置（即Uct=0），调节DJK02-1上的偏移电压电位器，用双踪示波器观察A相同步电压信号和“双脉冲观察孔” VT1的输出波形，使α=170°。
⑥适当增加给定Ug的正电压输出，观测DJK02-1上“脉冲观察孔”的波形，此时应观测到单窄脉冲和双窄脉冲。
⑦将DJK02-1 面板上的Ulf端接地，用20 芯的扁平电缆，将DJK02-1 的“正桥触发脉冲输出”端和DJK02“正桥触发脉冲输入”端相连，并将DJK02“正桥触发脉冲”的六个开关拨至“通”，观察正桥VT1～VT6 晶闸管门极和阴极之间的触发脉冲是否正常。
(2)三相半波可控整流电路带电阻性负载按图3-10接线，将电阻器放在最大阻值处，按下“启动”按钮，DJK06上的“给定”从零开始，慢慢增加移相电压，使α能从30°到170°范围内调节，用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的波形，并纪录相应的电源电压U2及Ud的数值于下表中计算公式：U d＝1.17U2cosα(0～30°)U d＝0.675U2[1+cos(a+π/6))] (30°～150°)(3)三相半波整流带电阻电感性负载将DJK02上700mH 的电抗器与负载电阻R 串联后接入主电路，观察不同移相角α时Ud 、Id的输出波形，并记录相应的电源电压U2及Ud 、Id值，画出α＝90°时的Ud及Id波形图。
八、实验报告绘出当α＝90°时，整流电路供电给电阻性负载、电阻电感性负载时的Ud 及Id的波形，并进行分析讨论。
九、注意事项(1) 双踪示波器有两个探头，可同时观测两路信号，但这两探头的地线都与示波器的外壳相连，所以两个探头的地线不能同时接在同一电路的不同电位的两个点上，否则这两点会通过示波器外壳发生电气短路。
为此，为了保证测量的顺利进行，可将其中一根探头的地线取下或外包绝缘，只使用其中一路的地线，这样从根本上解决了这个问题。
当需要同时观察两个信号时，必须在被测电路上找到这两个信号的公共点，将探头的地线接于此处，探头各接至被测信号，只有这样才能在示波器上同时观察到两个信号，而不发生意外。
(2)在本实验中，触发脉冲是从外部接入DJKO2面板上晶闸管的门极和阴极，此时,应将所用晶闸管对应的正桥触发脉冲或反桥触发脉冲的开关拨向“断”的位置，并将Ulf及Ulr悬空，避免误触发。
(3)整流电路与三相电源连接时，一定要注意相序，必须一一对应。
实验二三相桥式半控整流电路实验一、实验目的(1) 了解三相桥式半控整流电路的工作原理及输出电压，电流波形。
(2) 了解晶闸管在带电阻性及电阻电感性负载，在不同控制角α下的工作情况。
二、实验所需挂件及附件三、实验线路及原理在中等容量的整流装置或要求不可逆的电力拖动中，可采用比三相全控桥式整流电路更简单、经济的三相桥式半控整流电路。
它由共阴极接法的三相半波可控整流电路与共阳极接法的三相半波不可控整流电路串联而成，因此这种电路兼有可控与不可控两者的特性。
共阳极组三个整流二极管总是在自然换流点换流，使电流换到比阴级电位更低的一相，而共阴极组三个晶闸管则要在触发后才能换到阳极电位高的一个。
输出整流电压Ud 的波形是三组整流电压波形之和，改变共阴极组晶闸管的控制角α，可获得的直流可调电压。
0～2.34U2具体线路可参见图3.2。
其中三个晶闸管在DJK02 面板上，三相触发电路在DJK02-1 上,二极管和给定在DJK06 挂箱上，直流电压电流表以及电感Ld从DJK02 上获得，电阻R 用D42 三相可调电阻，将两个900Ω接成并联形式。
图3.2 三相桥式半控整流电路实验原理图四、实验内容(1) 三相桥式半控整流供电给电阻负载。
(2) 三相桥式半控整流供电给电阻电感性负载。
(3) 三相桥式半控整流供电给反电势负载。
（选做）(4) 观察平波电抗器的作用。
（选做）五、思考题(1) 为什么说可控整流电路供电给电动机负载与供电给电阻性负载在工作上有很大差别?(2) 实验电路在电阻性负载工作时能否突加一个阶跃控制电压？在电动机负载工作时呢？六、实验方法(1) DJK02和DJK02-1上的“触发电路”调试①打开DJK01总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。
②将DJK01“电源控制屏”上“调速电源选择开关”拨至“直流调速”侧。
③用10芯的扁平电缆，将DJK02的“三相同步信号输出”端和DJK02-1“三相同步信号输入”端相连,打开DJK02-1电源开关，拨动“触发脉冲指示”钮子开关，使“窄”的发光管亮。
④观察A、B、C三相的锯齿波，并调节A、B、C三相锯齿波斜率调节电位器（在各观测孔左侧），使三相锯齿波斜率尽可能一致。
⑤将DJK06上的“给定”输出Ug直接与DJK02-1上的移相控制电压Uct相接，将给定开关S2拨到接地位置（即Uct=0），调节DJK02-1上的偏移电压电位器，用双踪示波器观察A相同步电压信号和“双脉冲观察孔” VT1的输出波形，使α=150°。
⑥适当增加给定Ug的正电压输出，观测DJK02-1上“脉冲观察孔”的波形，此时应观测到单窄脉冲和双窄脉冲。
⑦将DJK02-1 面板上的Ulf端接地，用20 芯的扁平电缆，将DJK02-1 的“正桥触发脉冲输出”端和DJK02“正桥触发脉冲输入”端相连，并将DJK02“正桥触发脉冲”的六个开关拨至“通”，观察正桥VT1～VT6 晶闸管门极和阴极之间的触发脉冲是否正常。
(2) 三相半控桥式整流电路供电给电阻负载时的特性测试。
按图3.2接线，将给定输出调到零，负载电阻放在最大阻值位置，按下“启动”按钮，缓慢调节给定，观察α在30°、60°、90°、120°等不同移相范围内，整流电路的输出电压Ud ,输出电流Id以及晶闸管端电压UVT的波形，并加以记录。
(3) 三相半控桥式整流电路带电阻电感性负载。
将电抗700mH 的Ld接入重复（1）步骤。
(4) 带反电势负载（选做）要完成此实验还应加一只直流电动机。
断开主电路，将负载改为直流电动机，不接平波电抗器Ld，调节DJK06 上的“给定”输出Ug使输出由零逐渐上升，直到电机电压额定值，用示波器观察并记录不同α时输出电压Ud和电动机电枢两端电压Ua的波形。
(5) 接上平波电抗器，重复上述实验。
（选做）七、实验报告(1) 绘出实验的整流电路供电给电阻负载时的Ud=f(t)，Id=f(t)以及晶闸管端电压UVT＝f(t)的波形。
(2) 绘出整流电路在α＝60o与α＝90o时带电阻电感性负载时的波形。
八、注意事项(1) 双踪示波器有两个探头，可同时观测两路信号，但这两探头的地线都与示波器的外壳相连，所以两个探头的地线不能同时接在同一电路的不同电位的两个点上，否则这两点会通过示波器外壳发生电气短路。
为此，为了保证测量的顺利进行，可将其中一根探头的地线取下或外包绝缘，只使用其中一路的地线，这样从根本上解决了这个问题。
当需要同时观察两个信号时，必须在被测电路上找到这两个信号的公共点，将探头的地线接于此处，探头各接至被测信号，只有这样才能在示波器上同时观察到两个信号，而不发生意外。
(2) 在本实验中，触发脉冲是从外部接入DJKO2面板上晶闸管的门极和阴极，此时,应将所用晶闸管对应的正桥触发脉冲或反桥触发脉冲的开关拨向“断”的位置，并将Ulf及Ulr悬空，避免误触发。
实验三三相半波有源逆变电路实验一、实验目的研究三相半波有源逆变电路的工作，验证可控整流电路在有源逆变时的工作条件，并比较与整流工作时的区别。
二、实验所需挂件及附件三、实验线路及原理其工作原理详见电力电子技术教材中的有关内容。
=700mH，电晶闸管可选用DJK02上的正桥，电感用DJK02上的Ld阻R 选用D42三相可调电阻，将两个900Ω接成串联形式，直流电源用DJK01上的励磁电源，其中DJK10 中的心式变压器用作升压变压器使用，变压器接成Y/Y 接法，逆变输出的电压接心式变压器的中压端Am、Bm、Cm,返回电网的电压从高压端A、B、C 输出。
直流电压、电流表均在DJK02上。
图3.3 三相半波有源逆变电路实验原理图四、实验内容三相半波整流电路在整流状态工作下带电阻电感性负载的研究。
五、思考题(1) 在不同工作状态时可控整流电路的工作波形。
(2) 可控整流电路在β＝60°和β＝90°时输出电压有何差异？六、实验方法(1) DJK02和DJK02-1上的“触发电路”调试①打开DJK01总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。
