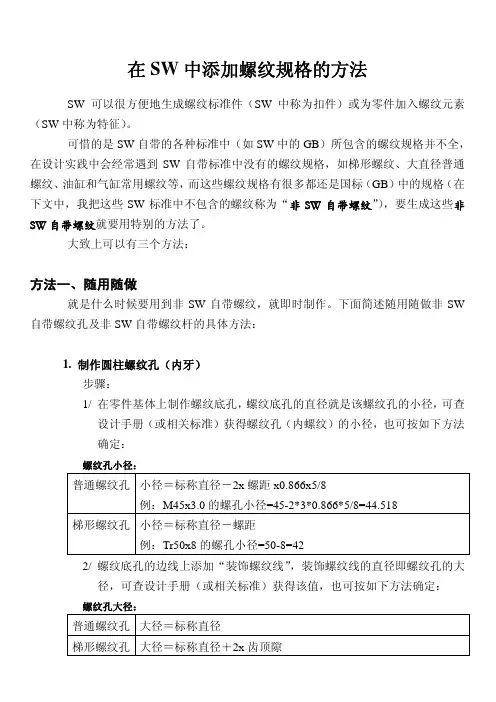

在SolidWorks中添加螺纹规格的方法
在SW中添加螺纹规格的方法SW可以很方便地生成螺纹标准件（SW中称为扣件）或为零件加入螺纹元素（SW中称为特征）。
可惜的是SW自带的各种标准中（如SW中的GB）所包含的螺纹规格并不全，在设计实践中会经常遇到SW自带标准中没有的螺纹规格，如梯形螺纹、大直径普通螺纹、油缸和气缸常用螺纹等，而这些螺纹规格有很多都还是国标（GB）中的规格（在下文中，我把这些SW标准中不包含的螺纹称为“非SW自带螺纹”），要生成这些非SW自带螺纹就要用特别的方法了。
大致上可以有三个方法：方法一、随用随做就是什么时候要用到非SW自带螺纹，就即时制作。
下面简述随用随做非SW 自带螺纹孔及非SW自带螺纹杆的具体方法：1. 制作圆柱螺纹孔（内牙）步骤：1/ 在零件基体上制作螺纹底孔，螺纹底孔的直径就是该螺纹孔的小径，可查设计手册（或相关标准）获得螺纹孔（内螺纹）的小径，也可按如下方法确定：螺纹孔小径：普通螺纹孔小径＝标称直径－2x螺距x0.866x5/8例：M45x3.0的螺孔小径=45-2*3*0.866*5/8=44.518梯形螺纹孔小径＝标称直径－螺距例：Tr50x8的螺孔小径=50-8=422/ 螺纹底孔的边线上添加“装饰螺纹线”，装饰螺纹线的直径即螺纹孔的大径，可查设计手册（或相关标准）获得该值，也可按如下方法确定：螺纹孔大径：普通螺纹孔大径＝标称直径梯形螺纹孔大径＝标称直径＋2x齿顶隙上表中梯形螺纹杆的齿顶隙取值如下：螺距＜2 2～＜6 6～＜14 14或更大齿顶隙 0.15 0.25 0.5 1 螺纹标注2. 制作圆柱螺纹杆（外牙）步骤：1/ 单独制作或在零件基体上制作一圆柱体，圆柱体的直径就是螺纹杆的标称直径；2/ 在圆柱体的边线上添加“装饰螺纹线”，装饰螺纹线的直径就是该规格螺纹杆的小径，可以查设计手册（或相关标准）获得螺纹杆（外螺纹）的小径或按如下方法计算：螺纹杆小径普通螺纹杆小径＝标称直径－2x螺距x0.866x5/8（与螺纹孔小径相同）梯形螺纹杆小径＝标称直径－螺距－2*齿顶隙上表中梯形螺纹杆的齿顶隙取值如下：螺距＜2 2～＜6 6～＜14 14或更大齿顶隙 0.15 0.25 0.5 1螺纹标注3. 制作锥形螺纹孔步骤：1/ 在零件基体上切除一锥形孔（锥角小于20°，在实际的机械零件中锥形螺纹孔的锥角也必定小于20°），该锥形孔的内壁几何形状即锥形内螺纹的牙顶线；2/ 在锥形孔的边线上添加“装饰螺纹线”，因锥形孔并无唯一的直径，故此时的“装饰螺纹线直径”变为“圆锥等距”，是指螺纹线向外偏离孔壁的距离，即锥形内螺纹的牙高。
solidworks异形孔向导增加螺纹线规格
solidworks异形孔向导增加螺纹线规格
《solidworks异形孔向导增加螺纹线规格》
最近，solidworks推出了一项新的功能，允许用户在异形孔向导中增加螺纹线规格。
这个功能使得用户能够更加灵活地定制他们的设计，并且为他们提供更多的选择。
在过去，solidworks的用户只能选择标准的螺纹规格，这限制了他们的设计选择。
然而，有了这个新的功能，用户可以自定义螺纹线规格，包括螺距、直径和深度等参数。
这个新的功能对于那些需要定制螺纹线规格的用户来说是一个重大的突破。
无论是需要特定规格的螺纹线来适应特定的材料或者是为了满足特定的工程需求，这个功能都能够满足用户的需求。
除此之外，这个新的功能还可以帮助用户节省时间和精力。
以前，用户可能需要进行繁琐的手工操作来定制螺纹线规格，而现在他们只需要使用solidworks的异形孔向导就能够轻松完成这一任务。
总的来说，solidworks的这个新功能为用户提供了更多的设计选择和更高的灵活性，使他们能够更加轻松地完成他们的设计任务。
这无疑将会成为solidworks用户欢迎的一个重要的功能。
solidworks怎么画螺纹
solidworks怎么画螺纹SolidWorks是一款功能强大的三维建模软件，广泛应用于机械设计和制造领域。
螺纹是机械零件常见的连接方式之一，使用SolidWorks可以方便地绘制各种类型的螺纹。
本文将介绍几种常用的方法，来详细讲解在SolidWorks中如何绘制螺纹。
方法一：使用“切削螺纹”功能1. 首先，在SolidWorks中打开你想要绘制螺纹的零件。
2. 选择“特征”菜单，打开“切削螺纹”功能。
3. 在“切削螺纹”对话框中，选择是否要绘制外螺纹或内螺纹。
然后选择螺纹类型，如标准螺纹、自定义螺纹或螺纹表。
4. 输入螺纹参数，如直径、螺距和起始位置。
5. 根据需要选择其他选项，如螺纹方向、螺纹刀具和螺纹特征的深度。
6. 点击“确定”按钮，SolidWorks将在选定的位置绘制螺纹。
方法二：使用“插入几何”功能1. 打开SolidWorks并在绘图区域选择零件。
2. 选择“草图”菜单，然后选择“插入几何”功能。
3. 在“插入几何”对话框中，选择螺纹类型，如标准螺纹、自定义螺纹或螺纹表。
4. 输入螺纹参数，如直径、螺距和起始位置。
5. 根据需要选择其他选项，如螺纹方向和螺纹特征的深度。
6. 点击“确定”按钮，SolidWorks将在选定的位置绘制螺纹。
方法三：使用“螺旋”功能1. 打开SolidWorks并在绘图区域选择零件。
2. 选择“草图”菜单，然后选择“螺旋”功能。
3. 在“螺旋”对话框中，输入螺旋参数，如起始半径、高度和角度。
4. 根据需要选择其他选项，如螺旋方向和旋转方向。
5. 点击“确定”按钮，SolidWorks将在选定的位置绘制螺旋。
通过上述几种方法，你可以在SolidWorks中轻松地绘制各种类型的螺纹。
无论是外螺纹还是内螺纹，不同类型的螺纹都可以通过调整参数来实现。
此外，SolidWorks还提供了灵活的工具来修改和编辑绘制的螺纹。
在绘制螺纹时，有几点需要注意：1. 确保选择合适的螺纹参数，例如直径、螺距和起始位置。
solidworks 螺纹类型
solidworks 螺纹类型SolidWorks是一款广泛应用于CAD领域的三维设计软件，它提供了丰富的工具和功能，使得用户可以轻松地创建各种复杂的设计。
其中之一的重要功能是创建螺纹，螺纹是机械设计中常用的连接元素，可以用于连接和固定零件，同时还可以传递力和承受负载。
本文将详细介绍如何在SolidWorks中创建螺纹，包括不同类型的螺纹以及其用途。
一、螺纹的基本概念螺纹是一种圆周围的螺旋形线条，其特点是每圈线条的间距相等。
螺纹通常由外螺纹和内螺纹两种类型。
外螺纹是指螺纹位于零件的外部表面，而内螺纹则位于零件的内部孔洞中。
螺纹的主要参数包括螺距、公称直径和螺纹类型。
螺距是指线条之间的距离，公称直径是指螺纹直径的标准值。
螺纹类型可以根据螺纹的形状和用途来分类，常见的螺纹类型包括标准螺纹、精密螺纹和特殊螺纹等。
二、标准螺纹标准螺纹是最常见的螺纹类型，也是工程设计中最常用的螺纹。
标准螺纹通常按照国际标准组织（ISO）和美国国家标准研究所（ANSI）的标准进行设计和生产，以确保螺纹间的互换性。
在SolidWorks中，创建标准螺纹可以使用自带的螺纹特征或者插入螺纹工具。
螺纹特征是SolidWorks为用户提供的一种基础特征，通过定义螺纹的参数，用户可以快速创建标准螺纹。
插入螺纹工具是SolidWorks的一个插件，它提供了更多的选项和定制功能，可以创建更具体和复杂的螺纹。
三、精密螺纹精密螺纹是一种高精度的螺纹，通常用于要求严格的工程设计。
相比于标准螺纹，精密螺纹的制造过程更加精细且要求更高的加工精度。
精密螺纹广泛应用于仪器仪表、航空航天和汽车制造等领域。
在SolidWorks中创建精密螺纹可以使用相同的方法和工具，只需要调整螺纹的参数和精度要求即可。
通过控制螺距和公称直径，用户可以创建符合精密要求的螺纹。
四、特殊螺纹特殊螺纹是指不符合标准螺纹规范的螺纹类型，通常是为了满足特定的设计要求而创建的。
特殊螺纹可以是非标准的螺纹形状、尺寸或者用途。
soliderworks异型孔向导命令的用法
soliderworks异型孔向导命令的用法
soliderworks异型向导工具是一个功能非常强大的制作孔的工具，可以创建符合标准的孔（包括：柱形沉头孔、锥形沉头孔、直孔、直螺纹孔、锥形螺纹孔等等）。
soliderworks异型孔向导命令用法如下：
1.打开toolbox设置工具界面后可以看到各种类型文件的设置，点击“异型孔
向导”即可。
2.进入异型孔向导界面，在这里能够选取需要的孔大小添加自定义数据，并
设定选项进行定制化。
3.选择相应的标准（比如GB）和需要自行添加参数的孔类型（比如沉头
孔）。
4.选择想要添加的沉头孔样式就进入了孔规格界面。
5.点击窗口中间加号即可自行对孔参数规格进行定义，在弹出的窗口中输入
参数，包括其大小、螺纹参数及螺钉间隙。
6.完成后保存并退出，打开soliderworks软件并使用异型孔向导命令，在选
择相关的孔后就会在toolbox设置工具中创建的六角头螺栓C级沉头孔规格中看到。
进行插入即可。
solidworks异形孔 锥螺纹
solidworks异形孔锥螺纹在很多工程领域，尤其是机械设计中，异形孔和锥螺纹的应用非常广泛。
SolidWorks作为一款强大的三维建模软件，为我们提供了方便的操作工具来实现这些功能。
本文将详细介绍如何使用SolidWorks创建异形孔以及与之相关的锥螺纹，帮助读者更好地掌握这一技巧。
一、SolidWorks异形孔概述异形孔是指在零件上创建的非标准形状的孔，如圆形、三角形、五边形等。
在实际应用中，异形孔可以提高零件的结构强度、改善流体性能等。
在SolidWorks中，我们可以通过菜单栏或工具栏上的命令来创建异形孔。
二、锥螺纹的特点与应用锥螺纹是一种特殊的螺纹形式，其特点是螺旋线呈锥形。
锥螺纹主要用于连接两个零件，并能承受轴向和径向的联合载荷。
在机械设计中，锥螺纹常用于轴、齿轮、螺母等零件的制造。
三、创建异形孔的操作步骤1.打开SolidWorks软件，导入或创建需要添加异形孔的零件模型。
2.在菜单栏或工具栏中选择“插入”→“孔”命令，打开孔属性面板。
3.在孔属性面板中，选择孔的类型为“异形孔”。
4.在图形区域中选择添加异形孔的位置，并调整孔径、深度等参数。
5.点击“确定”按钮，完成异形孔的创建。
四、异形孔与锥螺纹的关联在创建异形孔时，我们可以通过设置孔的锥度来使其与锥螺纹相匹配。
锥度是指孔从入口到出口的逐渐收缩程度。
通过调整孔的锥度，可以实现异形孔与锥螺纹的完美结合，提高连接零件的稳定性。
五、总结与建议掌握SolidWorks中异形孔和锥螺纹的创建方法，对于工程设计和机械制造领域具有重要的意义。
在实际应用中，我们需要根据零件的结构和功能需求，灵活运用异形孔和锥螺纹。
同时，不断积累和实践经验，提高自己的技能水平。
本文通过对SolidWorks异形孔和锥螺纹的详细介绍，希望能帮助读者更好地运用这些功能，提高工作效率。
solidworks外npt螺纹
solidworks外npt螺纹Solidworks是一款强大的计算机辅助设计软件，可以帮助工程师和设计师轻松地进行三维建模和工程设计。
在Solidworks中，外螺纹是一个常见的设计需求，特别是在工程设计中。
NPT (National Pipe Thread)螺纹是一种常见的管道螺纹标准，在工业和机械设计领域被广泛应用。
在本篇文章中，我们将讨论如何在Solidworks中创建NPT螺纹。
首先，要在Solidworks中创建NPT螺纹，我们需要了解NPT螺纹的规格。
NPT 螺纹是一种锥形管螺纹，其标准由ANSI/ASME B1.20.1规定。
NPT螺纹有两种形式，分别是内螺纹和外螺纹。
在本篇文章中，我们将重点讨论如何在Solidworks中创建外NPT螺纹。
创建外NPT螺纹的第一步是确定螺纹的直径和螺距。
在Solidworks中，我们可以使用“螺纹”工具来创建外螺纹。
首先，我们需要确定螺纹的直径和螺距，这可以通过NPT螺纹的标准规格表轻松获取。
一旦确定了螺纹的直径和螺距，我们就可以使用Solidworks中的“螺纹”工具来创建外NPT螺纹。
在Solidworks中，创建外NPT螺纹的方法如下：1. 打开Solidworks，并创建一个新的零件文件。
2. 在零件文件中，选择“草图”工具，并选择一个适合的平面来创建螺纹。
3. 在选定的平面上，使用“绘制圆”工具来绘制螺纹的基准圆。
这个基准圆的直径应该等于螺纹的直径。
4. 选择“螺纹”工具，然后在基准圆上点击一次，接着在零件中其他位置点击一次。
这将在基准圆上创建一个螺纹轴线。
5. 在“螺纹”工具的属性面板中，设置螺纹的参数。
包括螺距、螺纹左右方向等。
6. 确认参数设置后，点击“确定”按钮，Solidworks将自动生成外NPT螺纹。
除了以上方法外，我们还可以使用Solidworks中的“螺纹特征”工具来创建外NPT螺纹。
这种方法相对更加简单，只需要在设计过程中选择合适的选项，即可轻松地创建外NPT螺纹。
solidworks异型孔向导螺纹
在SolidWorks中，异型孔向导可以生成螺纹孔。
具体操作步骤如下：
激活异型孔向导命令后，选择想要生成的孔的类型。
为孔指定标准、类型和大小，通过终止条件选项设置孔的深度。
进入ToolBox设置工具界面后，点击"异型孔向导"，进入异型孔向导界面。
选择相关的标准（这里以国标GB标准为例），点击"GB"图标，选择要添加螺纹规格的孔类型（例如：螺纹孔）。
再次点击"螺纹孔"，进入螺纹孔规格界面。
在列表中显示了相关螺纹孔规格的信息，点击列表上方的添加符号。
在弹出的对话框中输入相关的螺纹数据，完成后点击确定。
完成后点击界面上方的保存命令（记得保存），关闭ToolBox 设置工具。
打开SolidWorks软件，使用异型孔向导命令，选择相关的孔后，在ToolBox设置工具中创建的螺纹孔规格就会出现在孔规格的大小选项中。
