纯钛不同温度热氧化处理组织与耐蚀性研究
不同温度下钛合金在盐水环境中的腐蚀行为及其动力学分析
不同温度下钛合金在盐水环境中的腐蚀行为及其动力学分析随着工业的发展和科技的进步，钛合金作为一种重要的材料，在航空、航天、汽车等领域中得到了广泛应用。
然而，在一些特定的工作环境中，如盐水环境中，钛合金容易发生腐蚀现象，从而影响其使用寿命和性能。
因此，研究不同温度下钛合金在盐水环境中的腐蚀行为及其动力学分析，对于改善钛合金的抗腐蚀性能具有重要意义。
一、引言钛合金在工程领域中具有许多优异的性能，如高强度、低密度和良好的耐腐蚀性能等。
然而，盐水环境中的腐蚀对钛合金的性能和寿命产生了一定的影响。
因此，研究钛合金在盐水环境中的腐蚀行为及其动力学，具有重要的理论和实际意义。
二、不同温度下钛合金的腐蚀行为1. 低温下的腐蚀行为在低温下，盐水中的阳离子会与钛合金表面的氧化物反应，形成一层薄而致密的氧化物膜，从而阻止进一步的腐蚀。
同时，低温下盐水中氧气的溶解度较高，能够提供更多氧气供氧化反应，从而进一步增强氧化膜的防护能力。
2. 高温下的腐蚀行为在高温下，钛合金表面的氧化膜会失去致密性，导致氧化物与金属之间的界面扩散加剧，从而加速了钛合金的腐蚀速率。
同时，高温下也会导致盐水中氧气溶解度的降低，使得氧化反应变得不够充分，进一步削弱了钛合金的防护能力。
三、钛合金在盐水环境中腐蚀动力学分析1. 腐蚀速率的测量腐蚀速率是评价钛合金抗腐蚀性能的重要指标之一。
常用的测量方法包括重量损失法、电化学方法等。
通过在不同温度下对钛合金的腐蚀速率进行测量，可以得到不同温度下钛合金的腐蚀动力学参数，如腐蚀速率常数和活化能等。
2. 动力学模型的建立根据腐蚀速率与温度之间的关系，可以建立钛合金在盐水环境中腐蚀动力学模型。
常用的模型有Arrhenius模型、Scharifker-Hills模型等。
通过拟合实验数据，可以得到钛合金在不同温度下的腐蚀速率常数和活化能等参数，从而用于预测和优化钛合金在盐水环境中的腐蚀行为。
四、腐蚀行为的影响因素分析1. 温度的影响温度是影响钛合金在盐水环境中腐蚀行为的重要因素之一。
钛合金材料表面处理及耐腐蚀性能研究
钛合金材料表面处理及耐腐蚀性能研究钛合金是一种广泛应用于航空、航天、汽车等领域的重要材料，具有优异的机械性能和耐腐蚀性能。
然而，在实际使用中，钛合金材料的表面容易受到外界环境的侵蚀，降低了其使用寿命和性能稳定性。
因此，钛合金材料的表面处理和提高其耐腐蚀性能成为了研究的热点之一。
钛合金表面处理的目的是通过改变其表面性质和结构，提高其抗腐蚀、耐磨损等性能。
常见的表面处理方法包括阳极氧化、电化学沉积、陶瓷喷涂、镀层等。
阳极氧化是一种常用且有效的表面处理方法，通过在钛合金表面形成致密的氧化层，改变了表面的化学性质和物理结构，从而提高其耐腐蚀性能。
事实上，表面处理不仅能改善钛合金的耐腐蚀性能，还能增加其机械强度和抗磨损性。
例如，在航空发动机等高温高压的工作环境下，钛合金往往需要承受严酷的加载和腐蚀，表面处理可以在一定程度上提高钛合金材料的稳定性和寿命。
除了表面处理，钛合金材料的腐蚀性能也与其化学成分和晶体结构密切相关。
通过调整钛合金中的合金元素含量和添加稀土元素等方法，可以改变钛合金材料的晶界结构和晶粒尺寸，降低局部电位差，从而提高其耐腐蚀性能。
同时，钛合金的表面形貌对其腐蚀性能也有一定影响。
例如，通过表面粗化处理可以形成更大有效的表面积，提高钛合金与环境介质之间的接触面，进而增强其耐腐蚀性能。
研究钛合金材料的耐腐蚀性能不仅仅局限于材料的表面处理，还需要考虑其在不同环境条件下的长期使用性能。
例如，在海洋环境中，钛合金材料容易受到海水中氯离子和海洋生物等因素的侵蚀，引起钛合金的腐蚀破坏。
因此，钛合金的耐蚀性研究需要考虑到不同环境因素的综合影响，以制定出相应的表面处理方案和腐蚀预防措施。
值得注意的是，提高钛合金材料的耐腐蚀性能不仅仅依靠表面处理，还需综合考虑其它因素，如材料的制备工艺、合金元素含量等。
因此，将来的研究需要从材料制备、表面处理、晶体结构等多个角度综合分析钛合金材料的腐蚀性能，促进其在各个领域的应用。
钛及钛合金的热处理及耐蚀性表面处理

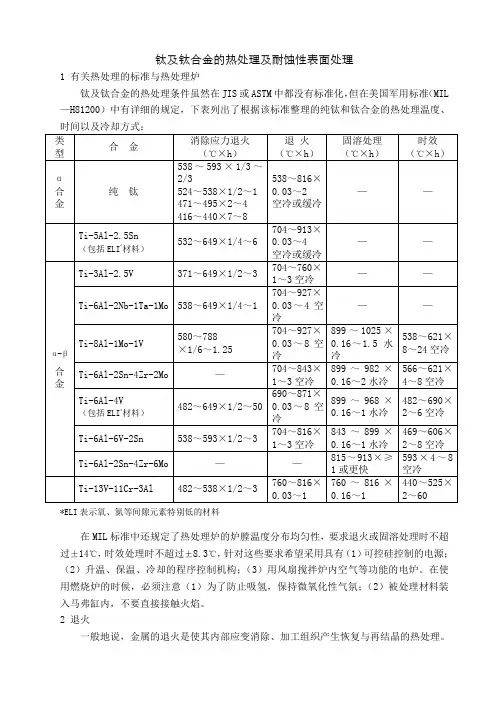

钛及钛合金的热处理及耐蚀性表面处理1 有关热处理的标准与热处理炉钛及钛合金的热处理条件虽然在JIS或ASTM中都没有标准化，但在美国军用标准（MIL —H81200）中有详细的规定，下表列出了根据该标准整理的纯钛和钛合金的热处理温度、*ELI表示氧、氮等间隙元素特别低的材料在MIL标准中还规定了热处理炉的炉膛温度分布均匀性，要求退火或固溶处理时不超过±14℃，时效处理时不超过±8.3℃，针对这些要求希望采用具有（1）可控硅控制的电源；（2）升温、保温、冷却的程序控制机构；（3）用风扇搅拌炉内空气等功能的电炉。
在使用燃烧炉的时候，必须注意（1）为了防止吸氢，保持微氧化性气氛；（2）被处理材料装入马弗缸内，不要直接接触火焰。
2 退火一般地说，金属的退火是使其内部应变消除、加工组织产生恢复与再结晶的热处理。
钛及钛合金的热处理是为了组织稳定化、稳定制品尺寸、提高可切削性以及改善力学性能而实施的。
α合金的退火是在α相区加热，使平衡状态的α相充分地恢复与再结晶，然后再冷却到室温。
冷却速度引起的组织变化很小，快冷或缓冷均可。
α—β合金的退火是在两项区进行。
β合金则是在高于β相变点的温度下退火处理。
Ti-6Al-4V是采取在两相区加热后空冷进行退火的，以便在常温下得到稳定的β相和α相混合组织。
MIL标准规定的退火工艺为690～871℃下加热并保温，然后空冷。
β合金的退火与固溶处理相同。
3 固溶处理所谓固溶处理，就是使所有合金元素溶入基体相中形成均匀的固溶体后快冷到室温，将高温下的组织状态保持下来，获得过饱和固溶体的热处理操作。
由于过饱和固溶体是不稳定的，若在某一温度下重新加热，溶入的元素或者以化合物形态析出或者形成平衡的稳定相，从而达到稳定的状态。
α—β合金的固溶处理是在β相变点以下的两相区加热，类似于铁素体＋奥氏体两相不锈钢的固溶处理。
加热到固溶温度后溶入该温度下处于平衡状态的α和β相中的合金元素是不同的，各自的成分也完全不同于合金的平均组成。
工业纯钛的热氧化研究
钛的氧化动力学规律随温度和时间的变化
钛的氧化
• •
•
钛氧化的明显特征有两个： 一是，在600~1000℃之间时，随时间延长，容易发生失稳氧化，即容易发生 有抛物线规律向直线规律的转变；
二是，钛的氧化膜往往呈片层状结构，片层与片层间的过渡区域结合弱，甚 至为裂隙。这种片层状结构的形成和钛的高氧溶解性有关。由于发生氧化的 钛中已含高浓度的氧，氧化时反应迅速，膜内应力来不及释放而导致这部分 膜与基体分离。紧接着在发生溶解和氧化，膜就呈片层状结构。 也有可能是钛中先发生氧的溶解，结果导致溶解层中应力高、脆性大，与内 部的钛发生分离。分离后的钛迅速被氧化。这一过程循环进行下去，钛表面 就会出现片层状结构的氧化膜。在钛的合金上，也经常可以观察到氧化膜呈 片层结构的现象。
500℃ 1.66300 1.81811 1.66421 1.9057751 1.78692 1.66412
600℃ 1.70778 1.77919 1.81459 1.76825 2.10320 1.80788 2.07510 1.69885 1.48625 1.96359
•
钛的氧化物的基本性质、结构与缺 陷
Ti-O 相图的富钛部分
钛的氧化物
钛的稳定氧化物有
：Ti O、TiO、Ti O 、Ti O 、Ti O
2 2 3 3 5 n
2n-1
TiO2
在接近大气的氧分压下，温度低于1000℃，钛的氧化基本上只生成 TiO2 在更高温度，特别是在降低的氧分压下，可以形成低价钛的氧化物。 本文主要研究钛在1000℃以下的氧化行为，在此着重介绍二氧化钛的性质及结构。 • 二氧化钛俗称钛白，白色固体或粉末状的两性氧化物。化学式 ，分子 TiO2 • 量79.9，熔点1830～1850℃ ，沸点2500～3000℃。二氧化钛有三种同素异构 • 体，即金红石型，锐钛型和板钛型。 • 莫氏硬度：金红石型7~7.5，锐钛型5.5~6，板钛型5.5~6. • 摩尔比热容（200~1000℃，J/mol· K）：金红石型55.2，锐钛型54.2.
钛及钛合金的热处理及耐蚀性表面处理
钛及钛合金的热处理及耐蚀性表面处理1 有关热处理的标准与热处理炉钛及钛合金的热处理条件虽然在JIS或ASTM中都没有标准化，但在美国军用标准（MIL —H81200）中有详细的规定，下表列出了根据该标准整理的纯钛和钛合金的热处理温度、*ELI表示氧、氮等间隙元素特别低的材料在MIL标准中还规定了热处理炉的炉膛温度分布均匀性，要求退火或固溶处理时不超过±14℃，时效处理时不超过±8.3℃，针对这些要求希望采用具有（1）可控硅控制的电源；（2）升温、保温、冷却的程序控制机构；（3）用风扇搅拌炉内空气等功能的电炉。
在使用燃烧炉的时候，必须注意（1）为了防止吸氢，保持微氧化性气氛；（2）被处理材料装入马弗缸内，不要直接接触火焰。
2 退火一般地说，金属的退火是使其内部应变消除、加工组织产生恢复与再结晶的热处理。
钛及钛合金的热处理是为了组织稳定化、稳定制品尺寸、提高可切削性以及改善力学性能而实施的。
α合金的退火是在α相区加热，使平衡状态的α相充分地恢复与再结晶，然后再冷却到室温。
冷却速度引起的组织变化很小，快冷或缓冷均可。
α—β合金的退火是在两项区进行。
β合金则是在高于β相变点的温度下退火处理。
Ti-6Al-4V是采取在两相区加热后空冷进行退火的，以便在常温下得到稳定的β相和α相混合组织。
MIL标准规定的退火工艺为690～871℃下加热并保温，然后空冷。
β合金的退火与固溶处理相同。
3 固溶处理所谓固溶处理，就是使所有合金元素溶入基体相中形成均匀的固溶体后快冷到室温，将高温下的组织状态保持下来，获得过饱和固溶体的热处理操作。
由于过饱和固溶体是不稳定的，若在某一温度下重新加热，溶入的元素或者以化合物形态析出或者形成平衡的稳定相，从而达到稳定的状态。
α—β合金的固溶处理是在β相变点以下的两相区加热，类似于铁素体＋奥氏体两相不锈钢的固溶处理。
加热到固溶温度后溶入该温度下处于平衡状态的α和β相中的合金元素是不同的，各自的成分也完全不同于合金的平均组成。
热处理工艺对钛合金材料的组织和性能的优化

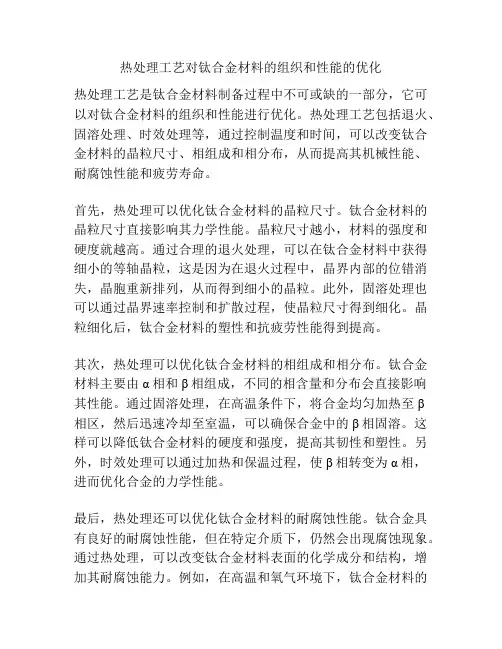

热处理工艺对钛合金材料的组织和性能的优化热处理工艺是钛合金材料制备过程中不可或缺的一部分，它可以对钛合金材料的组织和性能进行优化。
热处理工艺包括退火、固溶处理、时效处理等，通过控制温度和时间，可以改变钛合金材料的晶粒尺寸、相组成和相分布，从而提高其机械性能、耐腐蚀性能和疲劳寿命。
首先，热处理可以优化钛合金材料的晶粒尺寸。
钛合金材料的晶粒尺寸直接影响其力学性能。
晶粒尺寸越小，材料的强度和硬度就越高。
通过合理的退火处理，可以在钛合金材料中获得细小的等轴晶粒，这是因为在退火过程中，晶界内部的位错消失，晶胞重新排列，从而得到细小的晶粒。
此外，固溶处理也可以通过晶界速率控制和扩散过程，使晶粒尺寸得到细化。
晶粒细化后，钛合金材料的塑性和抗疲劳性能得到提高。
其次，热处理可以优化钛合金材料的相组成和相分布。
钛合金材料主要由α相和β相组成，不同的相含量和分布会直接影响其性能。
通过固溶处理，在高温条件下，将合金均匀加热至β相区，然后迅速冷却至室温，可以确保合金中的β相固溶。
这样可以降低钛合金材料的硬度和强度，提高其韧性和塑性。
另外，时效处理可以通过加热和保温过程，使β相转变为α相，进而优化合金的力学性能。
最后，热处理还可以优化钛合金材料的耐腐蚀性能。
钛合金具有良好的耐腐蚀性能，但在特定介质下，仍然会出现腐蚀现象。
通过热处理，可以改变钛合金材料表面的化学成分和结构，增加其耐腐蚀能力。
例如，在高温和氧气环境下，钛合金材料的表面会形成一层致密的氧化膜，这种氧化膜可以防止进一步的氧化和腐蚀。
此外，通过合金元素的添加和控制，也可以改善钛合金材料的耐腐蚀性能。
总之，热处理工艺是优化钛合金材料组织和性能的重要手段。
通过控制退火、固溶处理和时效处理的温度和时间，可以优化钛合金材料的晶粒尺寸、相组成和相分布，从而提高其机械性能、耐腐蚀性能和疲劳寿命。
随着对钛合金材料的研究深入，热处理工艺对其优化的重要性也越来越凸显。
在未来的发展中，热处理工艺将在钛合金材料制备中发挥更加重要的作用。
《TC4、TA19、Ti17钛合金的氧化行为研究》
《TC4、TA19、Ti17钛合金的氧化行为研究》一、引言钛合金因其独特的物理和化学性质，如高强度、低密度和良好的耐腐蚀性，在航空、航天、医疗及化学工业中得到了广泛应用。
本文针对TC4、TA19、Ti17三种常见钛合金的氧化行为进行研究，分析其氧化过程中的相变、氧化膜的形成及生长机制，以期为实际生产与应用提供理论依据。
二、材料与方法1. 材料准备本研究所用材料为TC4、TA19、Ti17三种钛合金。
各合金的成分、组织结构均经过严格检测与确认。
2. 实验方法（1）氧化实验：将各钛合金样品置于高温炉中，控制不同的温度和时间进行氧化处理。
（2）相分析：利用X射线衍射（XRD）技术分析氧化前后各合金的相组成。
（3）表面形貌观察：采用扫描电子显微镜（SEM）观察氧化膜的表面形貌。
（4）能谱分析：利用能量色散谱（EDS）分析氧化膜的元素组成及分布。
三、实验结果1. 氧化过程中的相变（1）TC4钛合金：在氧化过程中，TC4钛合金表面形成了一层致密的氧化膜，随着温度的升高，α相和β相的比例发生变化，β相逐渐增多。
（2）TA19钛合金：TA19钛合金在氧化过程中相变较为复杂，除了α相和β相的变化外，还出现了其他新相的形成。
（3）Ti17钛合金：Ti17钛合金在氧化过程中相变较为稳定，主要形成α相和少量的β相。
2. 氧化膜的形成及生长（1）TC4钛合金：氧化膜均匀致密，随着氧化时间的延长，膜厚逐渐增加。
（2）TA19钛合金：氧化膜形成过程中伴有裂纹和孔洞的产生，影响了膜的致密性。
（3）Ti17钛合金：氧化膜形成迅速，且较为致密，没有明显的裂纹和孔洞。
四、讨论三种钛合金在氧化过程中均发生了相变，形成了不同的氧化膜。
TC4和Ti17的氧化膜较为致密，具有较好的保护作用；而TA19的氧化膜存在裂纹和孔洞，保护性较差。
这可能与各合金的成分、组织结构及氧化过程中的温度和时间有关。
在实际应用中，应根据具体需求选择合适的钛合金及相应的氧化处理条件。
热处理工艺对钛合金材料的高温强度和耐腐蚀性的改善
热处理工艺对钛合金材料的高温强度和耐腐蚀性的改善热处理工艺是通过对材料进行加热和冷却等一系列工艺操作，改变材料的组织和性能。
钛合金作为一种重要的结构材料，在航空航天、船舶和化工等领域具有广泛的应用。
然而，钛合金材料在高温下容易发生蠕变、氧化和腐蚀等问题，这限制了其在高温环境下的使用。
而热处理工艺可以提高钛合金材料的高温强度和耐腐蚀性，使其更加适用于高温环境。
首先，热处理工艺可以改善钛合金材料的高温强度。
钛合金材料在高温下容易发生蠕变现象，导致结构变形和性能下降。
通过热处理工艺，可以提高钛合金材料的晶粒尺寸和晶界稳定性，减少晶界的滑移和增大晶界数量，从而提高其高温强度。
此外，热处理还可以使钛合金材料中的非金属夹杂物溶解，消除杂质对材料性能的影响，进一步提高高温强度。
其次，热处理工艺还可以提高钛合金材料的耐腐蚀性。
钛合金材料在高温环境下容易发生氧化和腐蚀现象，使其性能下降。
热处理工艺可以改变钛合金材料的组织和表面状态，形成致密的氧化膜，阻止氧、水和腐蚀介质的侵蚀，提高耐腐蚀性。
同时，热处理还可以通过改变材料的孔隙结构，增大材料的表面积和电化学活性，提高材料的防腐蚀性能。
此外，热处理工艺对钛合金材料的高温强度和耐腐蚀性的改善还与具体的热处理方式和工艺参数有关。
常用的热处理方法包括固溶处理、时效处理和热变形处理。
固溶处理可以使钛合金材料中的固溶体和析出物达到均匀分布，提高高温强度和耐腐蚀性。
时效处理可以通过在适当的温度和时间下调控析出物的尺寸和分布，进一步提高高温强度和耐腐蚀性。
热变形处理通过加热和变形等工艺操作，改变钛合金材料的晶粒结构和孔隙分布，提高高温强度和耐腐蚀性。
综上所述，热处理工艺对钛合金材料的高温强度和耐腐蚀性具有重要的改善作用。
通过热处理工艺，可以改变钛合金材料的组织和性能，提高其高温强度和耐腐蚀性。
然而，热处理工艺的具体参数和方式需要根据具体的材料和应用环境进行优化设计，以实现最佳的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纯钛不同温度热氧化处理组织与耐蚀性研究 Document number：PBGCG-0857-BTDO-0089-PTT1998学号：05430205江苏工业学院毕业论文（2009届）题目纯钛不同温度热氧化处理组织与耐蚀性研究学生倪静学院材料科学与工程学院专业班级金材052 校内指导教师胡静专业技术职务教授二○○九年六月纯钛不同温度热氧化处理组织与耐蚀性研究摘要：钛及钛合金由于其高的比强度、优异的耐腐蚀性和良好的生物相容性，广泛应用于航空航天、化工、航海、医疗器械、国防领域。
但钛及钛合金在一些介质中较差的耐腐蚀性限制了它的应用。
热氧化处理是一种简单、环保的工艺，可强化钛合金的表面，改善钛在一些介质中的耐腐蚀性能。
本研究选取了TA2为研究对象，将TA2置于箱式电阻炉中进行温度为500℃、600℃、650℃、700℃、750℃和850℃，时间为210min热氧化。
利用光学显微镜（OM）对不同温度热氧化试样表层和截面的组织分析；用扫描电子显微镜（SEM）对不同温度热氧化试样的表层和截面、腐蚀前后进行组织形貌进行分析；利用EDS 分析了微区成分和截面元素分布情况；采用X射线（XRD）对不同温度热氧化试样的表层进行物相分析；利用维氏硬度计对不同温度热氧化试样的表层进行显微硬度分析。
最后研究了TA2经不同温度热氧化后在36-38%的HCl和30%的H2O2中的耐腐蚀性。
研究结果表明，600℃以上热氧化在表面形成了TiO2氧化膜，整个氧化渗层由表层TiO2氧化膜和氧扩散层构成，热氧化温度越高，表面形成的TiO2氧化膜越厚，表面硬度越高。
热氧化后试样表面硬度随温度升高而提高；耐腐蚀性在一定温度范围内，随温度升高而提高，本研究中，210min、700℃生成的氧化膜的耐腐蚀性最好。
关键词：纯钛；热氧化；氧化层；显微硬度；耐腐蚀性The effect of thermal oxidation at different temperature on the microstructure and corrosion-resistance for CP-Ti Abstract: Titanium and its alloys have a wide range of applications in the fields of aerospace，chemical industry，marine，biomedical devices and defense because of their combination of properties in terms of high strength to weight ratio, exceptional resistance to corrosion and excellent biocompatibility.However, the poor tribological properties and undesirable corrosion-resistance in certain mediums of titanium alloys are still a limit for their use in some applications. Thermal oxidation (TO) treatment is an easy and environmental friendly technique that can be used to harden the surface of titanium alloys， and hence improve the poor tribological properties of these materials.TA2 samples were subjected to TO treatment at 500℃、600℃、650℃、700℃、750℃、850℃ for 210min. The effects of different TO temperature on microstructure、hardness、corrosion resistance in 36-38% HCl、30% H2O2 of TA2 were systematically studied. OM， SEM&EDS， XRD etc were employed for the microstructure, morphology and phases analysis; The hardness was measured by Vickerhardness tester. As reference, all the tests above were carried out on untreated TA2 as both counterparts.The results showed that the hardness of TA2 surface increases accompanied by significant improvement in wear resistance. The higher the TO temperature is，the thicker the oxidized film is. The oxidized film consists of titanium dioxide layer and oxygen diffusion zone beneath it. The best corrosion resistance was obtained after 210min700℃TO treatment.Key words: CP-Ti；Thermal oxidation；Oxidation layer；Micro-hardness；Corrosion-resistance目录1绪论钛的基本性质钛的矿物在自然界中分布很广，钛在地壳中的含量约为%，在金属中仅次于铝、铁和镁。
处于分散状态，主要形成矿物钛铁矿Fe-TiO3、金红石TiO2及钒钛铁矿等，约占地壳重的%，在金属世界里排行第7，含钛的矿物多达70多种，在海水中含量是1μg/L，在海底结核中也含有大量的钛。
含TiO2的钛矿石，见表1-1，金红石结构见图1-1[1]。
表1-1 含TiO2的钛矿石矿石名称化学成分w(TiO2)% 晶体形状金红石TiO2100-95正方晶板钛矿石TiO2100-95斜方晶锐钛矿石TiO2100-95正方晶金红石（TiO2）晶体结构如图1-1所示，金属离子处于由TiO6组成的八面体的空隙空洞中，在边和棱角处每个氧原子属于三个近邻八面体所共有氧的配位数3，当它的八面体稍微变形，它们彼此间位置和形状改变，有沟道平行于c轴，它们成为原子或间隙离子已扩散的通道[2]。
图1-1 金红石TiO2晶体结构1.1.1 物理性质纯净的钛是银白色金属，具有银灰色光泽。
钛属难熔金属，原子金属序数为22，原子质量为，位于周期表ⅣB族。
钛有两种同素异构体，α-Ti在882℃以下稳定，为密排六方晶格（hcp）结构，是一种银白色的金属[3]；β-Ti在882℃与熔点1678℃之间稳定存在，具有体心立方晶格(bcc)结构。
在882℃发生α←→β转变。
α-Ti的点阵常数（20℃）为a=，c=，c/a =；β-Ti的点阵常数为a=(20℃)或a=(900℃)。
钛的密度为cm3，相当于钢的57%，属轻金属。
钛的熔点较高，导电性差，热导率和线膨胀系数均较低，钛的热导率只有铁的1/4，是铜的1/7。
钛无磁性，在很强的磁场下也不会磁化，用钛制造人造骨和关节植入人体内不会受雷雨天气的影响。
当温度低于时，钛呈现超导电性，经合金化后，超导温度可提高到9-10K[4]。
1.1.2 力学性能具有hcp的晶体其滑移方向一般为<1120>，而滑移面除{0001}之外还与其轴比（c/a）有关，当c/a<时，则{0001}不再是唯一的原子密排面，滑移可发生于{1011}或{1010}等晶面[5]。
室温下纯钛的晶体结构为密排六方结构，其点阵长短轴比c/a<，室温变形时主要以{1010}<1210>柱面滑移为主，并常诱发孪生；钛同时兼有钢（强度高）和铝（质地轻）的优点。
高纯钛具有良好的塑性，但杂质含量超过一定时，变得硬而脆。
工业纯钛在冷变形过程中，没有明显的屈服点，其屈服强度与抗拉强度接近，屈强比（σσb）较高，而且钛的弹性模量小，约为铁的54%，成形加工时回弹量达，冷成形困难。
有时利用这一特性，将钛合金作为弹性材料使用，但是，高弹钛合金多属α+β（或近α）合金，具有六方晶系结构，其物理性能呈强的各向异性，如弹性模量绕c轴呈对称分布，c轴方向弹性模量为14313GPa，底面各取向的弹性模量为10414GPa，因此需要仔细考虑合金板材的各向异性、弹性模量以及合金织构与弹性各向异性之间的关系，通过合金化与工艺的调整，有目的地控制织构与弹性各向异性以满足设计和使用要求。
钛的另一特点是在高温能保持比较高的比强度。
作为难熔金属，钛熔点高，随着温度的升高，其强度逐渐下降。
但是，其高的比强度可保持到550-600℃。
同时，在低温下，钛仍具有良好的力学性能：强度高，保持良好的塑性和韧性[4]。
1.1.3 化学性能工业上大量应用的工业纯钛纯度约为%，钛在淡水和海水中有极高的抗蚀性，在海水中的抗蚀性比铝合金、不锈钢和镍基合金都好。
钛与氧形成高化学稳定性的致密的氧化物保护膜，因而在低温和高温气体中具有极高的抗蚀性。
在室温条件下，钛不与氯气、稀硫酸、稀盐酸、硝酸和铬酸作用，在碱溶液和大多数的有机酸的化合物中抗蚀性也很高，但能被氢氟酸、磷酸、熔融碱侵蚀。
钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。
但实际上钛在许多介质中很稳定。
如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的，这是因为钛和氧的亲和力大，在空气中或含氧介质中，钛表面生成一层致密、附着力强的氧化膜，保护了钛基体不被腐蚀，即使受到机械磨损，也会很快自愈或再生，这表明钛是具有强烈钝化倾向的金属，介质温度在315℃以下，钛的氧化膜始终保持这一特性，完全满足钛在一般环境中的耐蚀性。
钛最突出的性能是对海水的抗腐蚀性很强[4]。
1.1.3.1 与氧的作用致密的金属钛在常温空气下是很稳定的。
受热时，便开始与氧发生反应。
在低于100℃的空气中，钛的氧化反应是很缓慢的。
氧化反应初期，氧进入钛表面晶格中，形成一层致密的氧化薄膜，这层薄膜可防止氧向内部扩散，具有保护作用，阻止钛进一步氧化。
