蒂森电梯基本结构
【资料】蒂森电梯基本结构汇编
电梯基本结构
7、电气控制系统
控制柜、平层装置、 选层器、位置显示和呼 梯装置
A Company of ThyssenKrupp
ThyssenKrupp Elevator
Elevator AG 蒂 森 克 虏 伯 电 梯
6、电力拖动系统
电动机、供电系统、 变频系统、速度反馈 装置
5、重量平衡系统
8
安全保护系统
保证电梯安全使用，防止一切危及人身安 全的事故发生
机械方面：限速器、安全钳、 缓冲器、端站保护装置等。
A Company of ThyssenKrupp
ThyssenKrupp Elevator
Elevator AG 蒂 森 克 虏 伯 电 梯
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
Car, C.W
8、安全装置 E、限速器安全钳 联动原理
F、门系统 光栅(幕)保护
限速器 断绳保护 电气 开关
A Company of ThyssenKrupp
ThyssenKrupp Elevator
Elevator AG 蒂 森 克 虏 伯 电 梯
限速器
固定点
安全钳
电梯的基本组成
序号 系统名称
作用
组成的主要构件与装置
1 曳引系统 输出与传递动力,驱动电梯运行
曳引机、钢丝绳、导向Leabharlann 、反 绳轮等2导向系统
限制轿厢和对重的活动自由度，使轿厢和 轿厢的导轨、对重的导轨及其
对重只能沿着导轨作上、下运行
导轨架
3
轿厢
用以运送乘客和货物的组件，是电梯的工 作部分
轿厢架和轿厢体
4
蒂森扶梯培训
ThyssenKrupp
<Topic, date, name/ref>
Tugela
ThyssenKrupp Escalator Co.(China) Ltd. 蒂森克虏伯扶梯（中国）有限公司 ThyssenKrupp Airport Systems Co.(Zhongshan) Ltd. 蒂森克虏伯机场系统（中山）有限公司
工厂现生产产品
Velino FT820
Tugela FT840 Orinoco FS880
PBB
Victoria FT730
ThyssenKrupp Escalator Co.(China) Ltd. 蒂森克虏伯扶梯（中国）有限公司 ThyssenKrupp Airport Systems Co.(Zhongshan) Ltd. 蒂森克虏伯机场系统（中山）有限公司
ThyssenKrupp
FT732整机结构和主要部件
ThyssenKrupp Escalator Co.(China) Ltd. 蒂森克虏伯扶梯（中国）有限公司 ThyssenKrupp Airport Systems Co.(Zhongshan) Ltd. 蒂森克虏伯机场系统（中山）有限公司
ThyssenKrupp
ThyssenKrupp
ThyssenKrupp Escalator Co.(China) Ltd. 蒂森克虏伯扶梯（中国）有限公司
ThyssenKrupp Airport Systems Co.(Zhongshan) Ltd. 蒂森克虏伯机场系统（中山）有限公司
梳齿板安全开关 反向站盖板（踏 板）
前沿板 踏板(楼层板)
油水分离器 (室外梯)
ThyssenKrupp
FT732整机结构和主要部件
蒂森电梯部分资料带彩图

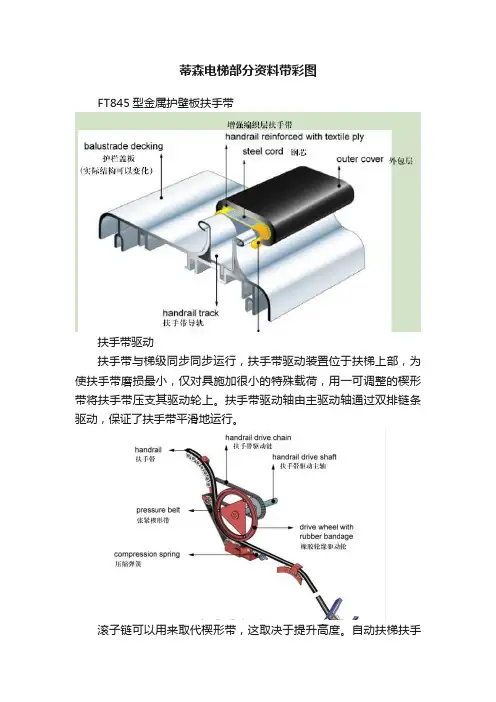

蒂森电梯部分资料带彩图FT845型金属护壁板扶手带扶手带驱动扶手带与梯级同步同步运行，扶手带驱动装置位于扶梯上部，为使扶手带磨损最小，仅对具施加很小的特殊载荷，用一可调整的楔形带将扶手带压支其驱动轮上。
扶手带驱动轴由主驱动轴通过双排链条驱动，保证了扶手带平滑地运行。
滚子链可以用来取代楔形带，这取决于提升高度。
自动扶梯扶手带长度的调整位于扶梯的下部。
楔形扶手带的扶手驱动楔形扶手带的驱动和普通扶手驱动的不同之处仅仅在于扶手驱动轮以凹槽取代了橡胶轮。
扶手带导轨扶手导轨由电镀钢板制成（可选不锈钢配置），扶手导轨系统的大过渡半径保证了扶手带的长期使用寿命，当扶手带沿带轴承的支撑滚轮运转时不会产生不必要的反向摩擦，因为没有预张紧装置，扶手带承受的唯一摩擦来自于导轨。
扶手带两曲端装有轴承滚轮滑轮群，将扶手带摩擦减至最低。
可选：FT845可以选择扶手带转向轮来替代滚轮（滑轮群）。
配电箱整个配电箱按照VDE规范安装在支撑结构内。
电源线应敷设在驱动站附近的配电箱旁。
控制柜控制柜位于自动扶梯驱动站里的一个封闭的铝合金交换箱内（防护等级IP54），进行维保工作时可以卸下。
控制柜包括：驱动马达的主接触器制动闸磁铁的主接触器和整流器整个电子控制系统红外故障诊断系统电子操作元件接口全电子控制系统全电子控制系统包括：变压器CPU主板双路速度监控装置，符合EN115要求控制柜按照EN115要求设计。
控制箱的功能和特点驱动电机和制动器的控制驱动电机星-三启动（电机额定功率大于7.5KW时为标准配置）全电机保护监视有菜单导向的电子控制板电气控制板具有用户友好界面的菜单导向，位于扶梯上下端护壁板上，易于接近操作。
用户通过触摸键翻动菜单接收信息。
显示器设有多种语言，可由菜单选择。
目前设定的语言均为英，德，法意等欧洲语言。
其他语言可以根据要求来编制。
还可以按教程，数码来显示，（为维修工程技术人员提供有对照译码卡片）。
急停按钮FT842玻璃护板自动扶梯急停按钮急停按钮安装在扶梯上下端前沿板附近，为防止意外操作它们接近于裙板端头。
蒂森电梯资料
TE-Evolution1
曳引机 无齿轮曳引机
450Kg, 630Kg(最高速度为 载重量 1.75m/s) 800Kg, 1000Kg,
1150Kg
速
度
1.0m/s, 1.5m/s, 1.6m/s, 1.75m/s, 2.0m/s,
最大运 行高度
110m (2.0m/s速度下)
门系统 S/K门系统
轿厢吊顶
CL001 Standard
星光型 Optional
2012 Tendering Package Marketing, ThyssenKrupp Elevator (China)
月光型 Optional
ThyssenKrupp Elevator (China)
轿内装修选择
地板 TCD 316 海蓝 浅灰 岩石灰 灰色 TCD 317
ThyssenKrupp Elevator (China)
永磁同步无齿轮曳引机
内转子结构曳引机
蒂森克虏伯原厂设计 永磁同步马达，高效节能 轴承位于转子两端，提供更稳定的受力支撑 更小的气隙和更好的防尘密封性能 免润滑维护，无油脂污染 嵌入式永磁体片，杜绝脱胶风险，极大提高可靠性 噪音低，运行平稳
谢谢浏览
ThyssenKrupp Elevator (China)
扶手
TSF01型
不锈钢管亚光短纹扶手
TSF08型 6mm不锈钢短纹、圆弧头扶手
2012 Tendering Package Marketing, ThyssenKrupp Elevator (China)
ThyssenKrupp Elevator (China)
TE-Evolution1系列荣誉
减少被污染和破坏的可能 用于各种装饰材料的墙面
蒂森电梯介绍
T k前 言致 ：敬启者自 ：蒂森电梯有限公司非常感谢贵方给予蒂森电梯公司这个机会，参与本项目。
在此我们将对蒂森电梯有限公司和本次投标作一个简短的介绍：1、蒂森电梯作为全球三大电梯品牌之一，是德国工业巨头蒂森克虏伯集团下属电梯专业制造商，成立至今已有140多年的历史，在北美的市场占有率第一。
其所属的集团——蒂森克虏伯集团，在中国的投资的三大项目总额达到28亿美元，约合人民币225亿元（包括蒂森电梯有限公司、蒂森克虏伯不锈钢厂、上海磁悬浮列车）；2、蒂森电梯有限公司为德国全资子公司，采用全球最先进的技术；全球统一的设计理念和质量标准；3、我们的扶梯拥有全世界最先进的桁架焊接技术，经过科学严密的设计及实际试验，可以保证负载为5000N/mm2条件下不变形，两支撑间最大桡度小于1/1000L ；先进的研发和设计理念，使我们拥有多项专利，每一台扶梯都是为您量身定做。
4、全球高品质的使用场所（例如会展、机场、写字楼、酒店等大型公共建筑）的市场占有率第一；在高端的住宅市场也有非常成熟的使用经验。
5、在1999～2006年的七个年度中，蒂森电梯、扶梯连续七次蝉联电梯界权威刊物电梯世界杂志（Elevator World ）颁发的年度金奖项目殊荣。
6、我们公司的维保工作一律由我们公司自己的专业人员完成，可以保证良好的维保质量。
衷心希望我们能够以高质满意的产品、一流的服务赢得贵司的认可并最终为盛地沃尔玛项目工程服务！蒂森电梯有限公司 2012年3月6日T kVelino 产品介绍作为全球三大电梯和自动扶梯生产商之一，蒂森克虏伯电梯为乘客运输系统提供全方位的解决方案。
我们的产品包括电梯、自动扶梯、自动人行道、旅客登机桥以及无障碍解决方案（无障碍升降机、平台升降机等等），同时我们也为上述所有的产品提供高品质的服务。
秉承“承载无限”的理念，蒂森克虏伯电梯在中国持续保持稳健的发展，并以满足客户需求为中心，致力于为每一位客户提供卓越的技术、高质量的产品、全方位的维修保养和增值服务。
电梯轿厢及设计参考资料
结构: 特点:
适用轿厢壁到井道的距离大于200时。 每侧 壁板均分为4块，壁板间无间隔条， 侧壁板间及后壁板间直接用螺钉连接。
Accept no limits. ThyssenKrupp Elevator
d. Evo1结构: 结构:
1.3.蒂森标准轿厢介绍
标准轿厢壁板宽度尺寸表
序号
载重Q 轿厢尺寸CWxCDxCH 轿门宽度DW
备注
形状
1
750
1400x1250x2400
800(中分) COP前置、K8轿门
2
1000 1600x1400x2400
900(中分) COP前置、K8轿门
3
1150 1800x1400x2400
1100(中分) COP前置、K8轿门
800(中分) 800(中分) 900(中分)
COP侧置、K8-E轿门 COP前置、K8-E轿门 COP前置、K8-E轿门
方形
Accept no limits. ThyssenKrupp Elevator
2.1. 轿壁 2.2. 轿底 2.3. 轿顶 2.4. 轿顶护栏 2.5. 吊顶 2.6. 扶手 2.7. 后壁镜 2.8. 轿顶连接件
1.1. 轿厢组成
a.必要部件:轿壁,轿底,轿顶,护栏; b.可选部件:吊顶,扶手,后壁镜,轿厢空调等; c.相关部件:轿架,轿门,门机,地坎,护脚板等.
Accept no limits. ThyssenKrupp Elevator
1.2.蒂森轿厢的分类
按蒂森梯形分: 1).TE-HP系列: 轿厢标配:发纹轿壁,有间隔条,PVC地板,无安全窗,K8门, 有吊顶,有机房护栏 2).TE-Evolution系列: 轿厢标配:发纹轿壁,有间隔条,PVC地板,有安全窗,K8门, 有吊顶,无机房护栏 3).TE-Evolution1系列: 轿厢标配:喷塑轿壁,互扣式,无间隔条,PVC地板,有安全窗, K8-E门,吊顶轿顶一体式,Evo1专用护栏 4).TE-GL(mini)系列:
蒂森电梯F9门机解读
目前，德国蒂森工厂推出F9 门机用于取代F5门机增加了F9门机有自学习功能。
F9在性能上更优于F5门机，是F5门机的更新产品，可不通过调试仪对门系统进行教入，更容易使用。
F9 门机取消了“diagnostic1”的接口，而采用有自学习功能或RS232接口通过PC机程序更改参数和设置（“diagnostic6”的接口）F9门机端子布置图F9门机的控制系统特点:1使用多楔带传动方式，同步带动门机机械机构运动（参考机械安装介绍）2门机马达垂直安装，传动机械结构简化（参考机械安装介绍）3带微处理器的V3F控制，系统稳定、经济，安全可靠4使用无齿轮异步电机，无减速机构运行效率增加5一体化脉冲发生器，无需使用位置检测开关，发出到位信号6Can Bus 总线通讯方式，或24V端口逻辑信号控制。
注意事项1 若在教入过程中出现故障，自动教入功能会停止和硬件会复位，所有LED灯会熄灭；在成功完成自动教入后，LED H2会长亮；若某个或几个参数被设定为最优化时，H2会闪烁；若S2 的位置改变，LED H2会熄灭；备注：应用LED 指示功能可以检测自动教入功能是否成功。
2 若S2的位置是0 时，自动教入功能不会被激活，只能用“diagnostic6”手动设定参数；若当S2＝0 时H2 闪烁，采用“diagnostic6”可以激活“door learning（DF11）”和“the momentum learning (DF15)；”若教入功能由“diagnostic6”执行，而且S2位置在不同的位置时，最少必须设定DF11和DF15，若S2＝0，H2由熄灭转到闪烁。
若有原始的自动教入可以通过H2的闪烁确定S2在某个位置上执行。
这里H2会在两个S2的位置上闪烁；所有参数只可以采用“diagnostic6”设定DF0D删除。
备注若在教入过程中出现故障（如，门被阻断、参数超出范围），自动教入功能会停止和硬件会复位，所有LED灯会熄灭。
蒂森扶梯ect-01主板说明书
蒂森扶梯ect-01主板说明书蒂森扶梯ECT-01主板是一种专为扶梯系统设计的核心控制板，具有高度集成的功能。
本文将介绍蒂森扶梯ECT-01主板的结构和工作原理，并简要说明主要功能模块的作用。
一、蒂森扶梯ECT-01主板结构蒂森扶梯ECT-01主板是一个由多个功能模块组成的复杂系统。
主板采用多层PCB板设计，保证了电路之间的电气隔离，提高了抗干扰能力。
二、蒂森扶梯ECT-01主板工作原理蒂森扶梯ECT-01主板通过收集传感器和控制器的信号，经过处理后输出相关指令来控制扶梯的运行。
主要的工作原理如下：1. 信号采集和处理蒂森扶梯ECT-01主板通过连接多个传感器，如速度传感器、楼层传感器、紧急停止按钮等，实时采集扶梯运行中的各种参数。
通过信号处理，可以获得正确可靠的扶梯状态信息。
2. 运行控制根据采集到的信号信息，蒂森扶梯ECT-01主板可以进行运行控制。
其中，包括电机控制，如电机的启停、速度调节、反向切换等；楼层判断和显示，如判断当前楼层并在显示屏上展示楼层信息等；以及乘客安全保护，如紧急停止按钮的触发，发出紧急停止信号等。
3. 故障诊断与保护蒂森扶梯ECT-01主板还具有故障诊断和保护功能。
一旦检测到异常情况，如电流过大、电压异常等，主板会及时发出警报，并采取相应的保护措施，以保证扶梯的安全运行。
三、蒂森扶梯ECT-01主板功能模块1. 电机驱动模块电机驱动模块是蒂森扶梯ECT-01主板的核心功能模块之一。
它负责控制扶梯的电机启停、速度调节和反向切换等操作。
2. 速度传感器模块速度传感器模块用于实时监测扶梯的运行速度。
主板通过接收传感器的信号，可以实时了解扶梯的运行状态，确保其在安全范围内运行。
3. 楼层传感器模块楼层传感器模块用于判断扶梯所在的楼层。
主板通过连接楼层传感器，可以准确判断扶梯所在位置，并在脱机情况下保存楼层信息。
4. 紧急停止按钮模块紧急停止按钮模块用于紧急情况下的停止扶梯。
主板会及时响应紧急停止按钮的信号，并发出紧急停止指令，确保乘客的安全。
