水泥砂浆配合比设计说明
m7.5水泥砂浆配合比
M7.5 水泥砂浆配合比介绍水泥砂浆是建筑施工中常用的材料之一，用于粘结砖块、石材等建筑材料。
M7.5 水泥砂浆是指强度等级为M7.5的砂浆，其强度等级由水泥与砂的配合比决定。
配合比的合理选择对砂浆强度、工作性能、耐久性等方面有重要影响。
本文将介绍M7.5水泥砂浆的配合比设计原则和步骤。
配合比设计原则1.满足工程强度要求：M7.5水泥砂浆的强度等级为M7.5，应根据工程需要确定。
2.保证砂浆的工作性能：砂浆的工作性能包括可塑性、保水性、硬化时间等多个方面，在确定配合比时需考虑这些工作性能的指标。
3.提高砂浆的耐久性：合适的配合比可提高砂浆的抗渗性、耐久性，延长建筑物的使用寿命。
4.节约材料：选用经济合理的配合比，尽量减少水泥和砂的用量，从而节约材料成本。
配合比设计步骤以下介绍M7.5水泥砂浆配合比的设计步骤：步骤一：确定强度等级和工作性能要求根据工程需要，确定M7.5水泥砂浆的强度等级和工作性能要求。
强度等级通常根据设计要求或相关规范确定，而工作性能要求可根据具体施工情况、砂浆使用的环境等因素确定。
步骤二：选择合适的砂和水泥选择合适的砂和水泥对配合比设计至关重要。
合适的砂应具有良好的分级、坚固耐磨的颗粒，而水泥则应选用强度合适的产品。
步骤三：确定最佳配合比确定最佳配合比是保证砂浆强度和工作性能的关键一步。
配合比的确定需要根据试验结果和经验进行。
试验中，可以根据设定的配合比，进行逐步试配，通过试验结果来确定最佳的配合比。
常见的M7.5水泥砂浆的配合比为1:3（水泥：砂），即每份水泥将配3份砂。
根据试验结果和实际工程需求，适量调整水泥和砂的比例，以满足工程要求。
步骤四：考虑现场条件和加工性能在确定最终的配合比之前，需要考虑现场的施工条件和保证砂浆加工性能的因素。
根据施工要求和现场条件，对配合比进行适当调整，以保证施工顺利进行。
结论M7.5水泥砂浆的配合比设计需根据工程要求、砂浆的工作性能和施工条件等因素进行综合考虑。
水泥砂浆M30配合比设计说明
水泥砂浆M30配合比设计说明一、配合比设计目的及要求水泥砂浆是建筑工程中常用的一种材料，用于砌筑、抹灰、粉刷等工作。
通过合理的配合比设计，可以确保水泥砂浆有良好的工作性能和强度。
本次设计的目的是确定水泥砂浆M30的配合比，并满足以下要求：1.符合强度要求：砂浆M30的强度等级为30MPa，需要保证其强度满足设计要求。
2.保证工作性能：水泥砂浆在施工过程中需要具备良好的可塑性和流动性，以便于施工操作。
3.合理控制成本：通过合理的配合比设计，降低材料使用量，达到经济合理的施工。
二、材料选择与性能要求1.水泥：选择普通硅酸盐水泥，强度等级为42.5，符合国家标准。
2.砂子：选用干燥洁净的骨料，砂子细度模数为2.6-3.0。
3.水：使用符合生活饮用水标准的清洁水。
三、配合比设计方法1.水灰比的确定：根据水泥砂浆的强度等级，可以选择合适的水灰比范围。
水灰比是指用于配合水泥砂浆的水和水泥的质量比。
一般情况下，水灰比越小，砂浆的强度越高，但同时也会影响砂浆的可塑性。
考虑到本次设计目的，我们选择水灰比为0.45，以保证砂浆强度和工作性能的平衡。
2.砂浆配合比的确定：根据砂浆配合比的设计方法，将水泥、砂子和水按照一定的比例混合制备成砂浆。
根据经验公式和实验数据，可以确定不同材料的比例。
引用常用的经验公式和实验数据，可以得到以下砂浆配合比设计：四、配合比设计依据与步骤1.砂浆配合比设计的依据是根据水泥砂浆强度等级和水灰比范围确定。
2.设计步骤：a.确定强度等级：根据设计要求，本次设计确定砂浆强度等级为M30。
b.确定水灰比范围：根据砂浆强度等级，选择合适的水灰比范围，本次设计选择0.45c.确定砂浆配合比：根据经验公式和实验数据，计算出水泥、砂子和水的比例，得出砂浆配合比。
五、施工注意事项1.水泥砂浆的施工应按照配合比设计的要求进行，不得随意更改。
2.在施工过程中，严格控制水泥砂浆的水分含量和混凝土的拌合时间，以保证施工质量。
M30砂浆配合比设计说明

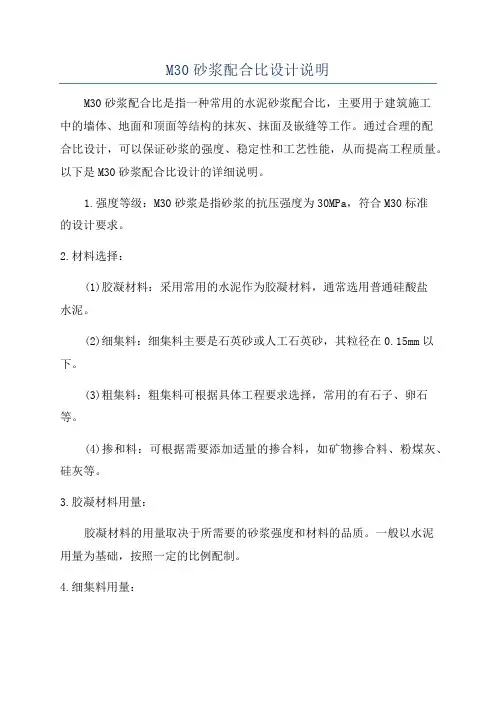

M30砂浆配合比设计说明M30砂浆配合比是指一种常用的水泥砂浆配合比，主要用于建筑施工中的墙体、地面和顶面等结构的抹灰、抹面及嵌缝等工作。
通过合理的配合比设计，可以保证砂浆的强度、稳定性和工艺性能，从而提高工程质量。
以下是M30砂浆配合比设计的详细说明。
1.强度等级：M30砂浆是指砂浆的抗压强度为30MPa，符合M30标准的设计要求。
2.材料选择：(1)胶凝材料：采用常用的水泥作为胶凝材料，通常选用普通硅酸盐水泥。
(2)细集料：细集料主要是石英砂或人工石英砂，其粒径在0.15mm以下。
(3)粗集料：粗集料可根据具体工程要求选择，常用的有石子、卵石等。
(4)掺和料：可根据需要添加适量的掺合料，如矿物掺合料、粉煤灰、硅灰等。
3.胶凝材料用量：胶凝材料的用量取决于所需要的砂浆强度和材料的品质。
一般以水泥用量为基础，按照一定的比例配制。
4.细集料用量：细集料的用量与胶凝材料的用量相对应，一般细集料的用量在胶凝材料的2～3倍之间。
5.粗集料用量：粗集料的用量根据具体需要选择，一般粗集料的用量为细集料的1/3～1/26.掺和料用量：根据需要可适量添加掺合料，按照掺合料配合比设计确定。
7.水灰比控制：水灰比是砂浆配合比设计中一个重要的参数，它直接关系到砂浆的强度和性能。
通常控制在0.35～0.5之间。
8.设计过程：(1)确定设计强度等级：根据工程需要确定M30砂浆的强度等级。
(2)胶凝材料用量的确定：根据所需强度和试验结果确定胶凝材料的用量。
(3)细集料用量的确定：根据胶凝材料用量确定细集料的用量。
(4)粗集料用量的确定：根据细集料用量确定粗集料的用量。
(5)掺和料用量的确定：根据需要确定掺和料的用量。
(6)水灰比的确定：根据试验结果和工艺要求确定水灰比。
(7)配合比的确定：将以上各项参数综合考虑，确定最终的配合比。
总结起来，M30砂浆配合比设计是根据工程需要、材料性能和试验结果等综合考虑，以确定胶凝材料、细集料、粗集料、掺和料的用量和水灰比，从而保证砂浆的强度、稳定性和工艺性能。
水泥砂浆M30配合比设计说明

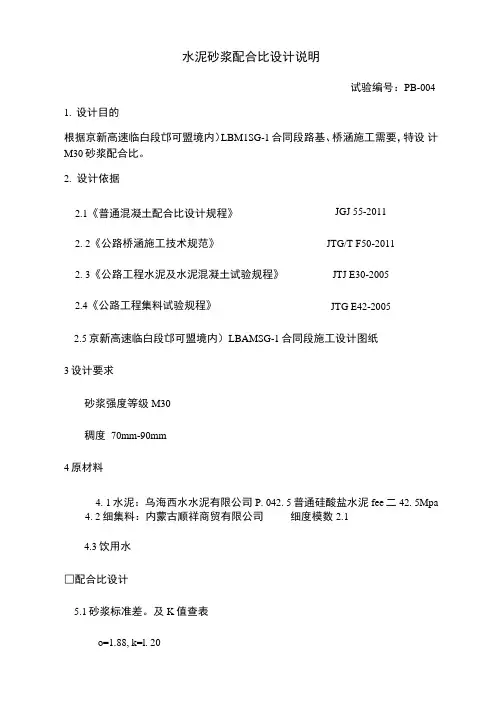

水泥砂浆配合比设计说明试验编号：PB-004 1.设计目的根据京新高速临白段邙可盟境内）LBM1SG-1合同段路基、桥涵施工需要，特设计M30砂浆配合比。
2.设计依据2.1《普通混凝土配合比设计规程》JGJ 55-20112. 2《公路桥涵施工技术规范》JTG/T F50-20112. 3《公路工程水泥及水泥混凝土试验规程》JTJ E30-20052.4《公路工程集料试验规程》JTG E42-20052.5京新高速临白段邙可盟境内）LBAMSG-1合同段施工设计图纸3设计要求砂浆强度等级M30稠度70mm-90mm4原材料4. 1水泥：乌海西水水泥有限公司P. 042. 5普通硅酸盐水泥fee二42. 5Mpa4. 2细集料：内蒙古顺祥商贸有限公司细度模数2.14.3饮用水□配合比设计5.1砂浆标准差。
及K值查表o=1.88, k=l. 20F H.。
二k*f2二1. 2*30二36MPa5.2每立方米砂浆的水泥用量采用Q6=1000（仁-卩）（a吃）=1000* （36+15.09） / （3.03*42.5）=397kg/m3釆用480kg/m35. 3用水量查表采用310kg/m35. 4每立方砂子用量1550kg5.5初步配合比%:%:%二480： 1550： 3105. 6实测稠度（mm） : 855. 7实测拌合物表观密度（kg/m3） :23455.8以基准配合比为一组，另外两组配合比的水泥用量在基准配合比上分别加减10%,计算的配合比如下：A：增加的水泥用量10%计算各材料用量:m50:mTo=528: 1550： 310=1 : 2.94: 0. 59、实测拌合物表观密度（kg/m3）:2355、实测稠度（mm） : 85B：减少的水泥用量10%计算各材料用量m：o：m S o：m>o=432： 1550： 310二 1 : 3.59: 0. 72、实测拌合物表观密度(kg/m3 ):2335 、实测稠度（mm） : 905.9依据以上三个水灰比的配合比拌制作強度试件进行7天，28天强度试验，（见下表所示）6结果分析:6. 1砂浆表观密度实测值与计算值之差的绝对值不超过讣算值的2%,无需调整; 坍落度、和易性符合要求。
混凝土水泥砂浆配合比设计技术规程
混凝土水泥砂浆配合比设计技术规程一、引言混凝土水泥砂浆配合比设计是混凝土工程设计的重要组成部分。
良好的设计能够保证混凝土的强度、耐久性和可靠性，同时也能够提高工程质量和经济效益。
本文旨在介绍混凝土水泥砂浆配合比设计的技术规程。
二、配合比设计原则1. 按照工程设计要求确定强度等级、抗渗等级和耐久性要求。
2. 根据混凝土结构的构造形式和工程条件，确定混凝土的骨料种类、规格和用量。
3. 根据骨料的特性、粒度分布和含量等因素，确定砂浆的配合比。
4. 通过试验验证配合比的合理性和可靠性，最终确定混凝土的配合比。
三、配合比设计步骤根据工程设计要求，确定混凝土的强度等级、抗渗等级和耐久性要求等。
2. 确定骨料种类、规格和用量根据混凝土结构的构造形式和工程条件，确定混凝土的骨料种类、规格和用量。
常用的骨料有碎石、河砂、山砂、人造砂等。
骨料的规格应符合GB/T 14684《建筑用砂石规格》、GB/T 14685《混凝土用骨料规格》等标准要求。
3. 确定砂浆的配合比根据骨料的特性、粒度分布和含量等因素，确定砂浆的配合比。
砂浆的配合比应根据骨料的含量、孔隙率和强度等特性进行综合考虑。
4. 试验验证配合比的合理性和可靠性通过混凝土试块的制备、养护和试验，验证配合比的合理性和可靠性。
试验应符合GB/T 50081《混凝土试验方法标准》和GB/T 50107《混凝土结构工程施工质量验收规范》等标准要求。
根据试验结果和工程实际情况，最终确定混凝土的配合比。
配合比应符合GB 50015《混凝土结构设计规范》和GB 50204《混凝土工程施工质量验收规范》等标准要求。
四、配合比设计注意事项1. 骨料应符合规格要求，不得混杂有害杂质。
2. 砂浆的配合比应根据骨料的特性和含量等因素进行综合考虑，不得过于依赖试验数据。
3. 砂浆的配合比应考虑施工工艺和养护条件等实际情况，确保混凝土的强度和耐久性。
4. 混凝土试块的制备、养护和试验应符合标准要求，确保试验数据的可靠性。
M10砌筑水泥砂浆配合比设计说明
M10水泥砂浆配合比设计说明一、设计说明M10水泥砂浆用于勾缝抹面，稠度50～70mm二、设计依据1．《砌筑砂浆配合比设计规程》JGJ98-20102．《建筑砂浆基本性能试验方法标准》JGJ/T70-20093．《公路工程水泥及水泥混凝土试验规程》JTG E30-20054．《公路工程集料试验规程》JTG E42-20055．《公路桥涵施工技术规范》JTG/T F50-20116．《国道G320线保山境内段蒲缥至潞江坝公路改建工程第二合同两阶段施工图》三、原材料1．水泥：保山昆钢嘉华水泥建材有限公司 P.C32.5R2．砂：大白河石料场机制砂3．拌合水：饮用水四、计算步骤1．砂浆试配强度计算ƒm,0=κƒ2表1 砂浆强度标准差及σ及κ值ƒm,0=κƒ2=1.25×10=12.5MPa2．水泥用量计算QC=1000(ƒm,0-β)/( α·ƒce)=1000×（12.5＋15.09）/（3.03×32.5）=280㎏根据经验适当调整，初步确定水泥用量为340Kg。
式中ƒce-水泥实测强度（MPa），精确至0.1Mpa；此处取32.5MPaα、β-为砂浆的特征系数，其中α取3.03，β取-15.093．每立方米砂浆中的砂用量，按干燥状态（含水率小于0.5%），的堆积密度作为计算值；砂的实测自然堆积密度值1605kg/m3。
4．每立方米砂浆中的水用量，可根据砂浆稠度等要求选用270～330kg；此处根据砂浆细度模数及石粉含量取317kg。
五、经初步计算和调整水泥用量后的每方材料用量表2 M10砌筑水泥砂浆材料用量（kg/m3）六、计算试6L水泥砂浆的材料用量表3 6L水泥砂浆拌合物的材料用量七、经试配后水泥砂浆拌合物性能表4 试配砂浆的基本性能注：表观密度精确到10Kg/ m3。
八、水泥砂浆力学性能试验表5 砂浆的抗压强度（MPa）七、通过试验确定基准配合比为水泥270kg，砂1605kg，水270kg。
M20水泥砂浆配合设计说明书
砂浆配合比设计说明书强度等级: M20水泥砂浆编制:审核:日期:检验单位:***监理单位:***M20水泥砂浆配合比设计说明书一、设计依据1、JGJ∕T 98-2010 《砌筑砂浆配合比设计规程》2、JGJ/T70-2009《建筑砂浆基本性能试验方法标准》3、JTG/T F50—2011《公路桥涵施工技术规范》4、施工图设计二、工程要求1、强度等级：M20;2、稠度要求：50～70mm3、保水率（%）：≥804、拌和方法：机械；捣实方法：人工插捣。
三、使用部位：涵洞及附属工程、浆砌、抹面。
四、材料要求:1、水泥：采用台泥（英德）水泥有限公司生产的P·O 42.5 水泥，报告编号：***；2、砂：西江，Ⅱ区中砂，报告编号：***；3、水：采用自来水，报告编号：***；五、配合比的设计与计算：1、计算试配强度：f m,0=kf2=1.20×20.0=24.0（MPa）式中：f m,0——砂浆的试配强度（MPa）；f2——砂浆设计强度等级值（MPa）；k——系数，取1.20。
2、计算水泥用量：Qc=1000×(ƒm,0–β) /(α׃ce)= 1000×(24.0+15.09) /(3.03×42.5)=304kg/m3根据查JGJ/T98-2010砌筑砂浆配合比设计规程表5.1.2-1中规定M20水泥用量不得低于340kg/m3适当调整，初步确定水泥用量为380 kg/m3式中：Qc——每立方米砂浆的水泥用量（kg）；ƒce——水泥实测强度（MPa），此处取42.5MPa；α、β——为砂浆的特征系数，其中α取3.03，β取-15.09。
3、每立方米砂浆砂子用量：采用砂的堆积密度1540kg/m34、选用每立方米砂浆用水量：根据现场施工需要，查JGJ/T98-2010砌筑砂浆配合比设计规程表5.1.2-1砂浆用水量取300 kg/m3六、经初步计算和调整水泥用量后的每方材料用量:3）六、计算试10L水泥砂浆的材料用量:六、经试配后水泥砂浆拌合物性能：七、水泥砂浆力学性能试验：八、配合比的选定在满足设计和施工要求的条件下，本着经济节约、优选的原则，选用编号为2的配合比为M20砂浆配合比。
M30砂浆配合比设计
M30 砂浆配合比设计M30砂浆配合比设计说明书一、设计依据1、JTG/T F60-2009《公路隧道施工技术规范》2、GB 50086-2015《岩土锚杆与喷射混凝土支护工程技术规范》二、试验依据1、GB/T 50448-2015《水泥基灌浆材料应用技术规范》2、GB/T 17671-1999《水泥胶砂强度检验方法》三、设计要求1、强度等级：M30；2、砂浆种类：水泥砂浆；3、设计流动度：220-250mm。
四、工程部位路基、隧道工程（锚杆、管棚填充等）。
五、材料1、水泥：规格型号：P.O42.5；2、细集料：规格型号：0-4.75mm（过2.0mm圆孔筛）；3、水：饮用水。
六、初步配合比设计1、根据GB 50086-2015《岩土锚杆与喷射混凝土支护工程技术规范》中4.7.10中的要求，采用灰砂比为1：0.50～1:1，结合以往经验，方便现场施工，设计流动度控制在220-250mm，初步配合比确定灰砂比为1：0.78，经试拌水灰比为0.55时截锥流动度为220mm；无泌水、状态良好，符合设计要求。
则初步配合比为水泥：砂：水=1：0.78：0.55。
2、水泥表观密度为3140Kg/m3，砂表观密度为2650Kg/m3，则水泥砂浆表观密度ρ=1/（(1÷2.33）÷3140+(0.78÷2.33）÷2650+(0.55÷2.33）÷1000)=2004Kg/m3，则应修约为2000Kg/m³。
水泥用量C：2000×(1÷2.33）=858Kg/m3；砂用量S：2000×(0.78÷2.33）=670Kg/m3；用水量W：2000×(0.55÷2.33）=472Kg/m3；由以上计算可得出砂浆的初步配合比为：C : S : W= 858:670:472=1:0.78:0.55七、调整另外两个配合比1、根据计算出的基准配合比，另外两个配合比的水泥用量为在基准配合比的基础上分别减少和增加10%，并调整水灰比达到设计流动度要求；由此可得：经抗压强度检测，当灰砂比为1：0.78，水灰比为0.55时28d强度达到试配强度的107.5％，满足设计强度要求，故试验室配合比为：C : S : W= 858:670:472=1:0.78:0.55。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M10水泥砂浆配合比设计说明书
一、砂浆质量要求根据《砌体结构设计规范》和《砖石工程及验收规范》的规定，砌筑砂浆强度等级用70。
7mm试件，经20C±3C及湿度60％～80％条件下养护28天的6块试件抗压强度算术平均值来确定。
砂浆分M20、M15、M10、M7。
5共6个等级。
拌和的砂浆应达到设计要求的种类和..
一、砂浆质量要求
根据《砌体结构设计规范》和《砖石工程及验收规范》的规定，砌筑砂浆强度等级用70.7mm× 70.7mm×70.7mm试件，经20C±3C及湿度60％～80％条件下养护28天的6块试件抗压强度算术平均值来确定。
砂浆分M20、M15、 M10、M7.5、M5、M 2.5共6个等级。
拌和的砂浆应达到设计要求的种类和强度等级，满足规定的稠度、保水性能良好和拌合均匀等要求。
受震动和层高超过6M以上的墙、柱所用的砂浆强度等级不应小于M2.5。
处于严寒地区及地面以下潮湿环境的砌体砂浆强度等级一般提高一级。
二、影响砂浆强度的因素
各地区情况不同，砂浆的单位水泥用量有很大的差异，致使砂浆的离散性较大。
施工过程中，水泥用量往往超过规定的规定值。
气候条件、运输过程中产生的泌水现象对砂浆质量有很大的影响，使其和易性差。
砂浆的流动性降低，铺抹操作困难。
同时操作过程中分离出来的水分容易被砖所吸收，失水果多不能保证水泥的正常硬化，砂浆会降低强度。
因此，在砂浆中掺入塑性剂，可提高砂浆的保水性，从而保证灰分厚度和灰缝砂浆的饱满度。
水泥砂浆的流动性和保水性比同水灰比下的水泥混合砂浆差，在运输和存放过程中容易产生沉淀，操作中难以摊铺均匀，砌体灰缝砂浆饱满度不易得到保证，从而影响砌体强度。
施工规范规定：施工中用水泥砂浆代替水泥混合砂浆，应按设计规定的砂浆强度等级提高一级。
所以，施工中不能任意用同强度水泥砂浆来代替水泥混合砂浆。
配制砂浆时，材料用量是否准确，也是影响砂浆强度的重要因素。
松散水泥密度在 1 000~1300kg/m3之间，波动较大。
砂子因含水率不同，其体积差异可达20％以上，加上石膏由于稠度变化用量差异在20%左右，因此，即使体积量具很准确，由于材料本身体积变化也难以使配料做到准确，从而导致砂浆强度不匀、离散性大。
只有采用重量配合比，才能保证配料的准确。
拌和用砂必须符合施工规范规定。
砂浆用砂宜使用中砂并过筛；强度等于或大于M 5的水泥混合砂浆，砂的含泥量不超过5％；强度等于或小于M5的水泥混合砂浆，砂的含泥量不超过10％。
所以，只有从水泥品种、原料拌和及用量、运输各个环节全面加强管理、认真按照操作规范施工，才能使砌筑砂浆满足设计要求。
三、砂浆强度抽查
曾对一个工程的几千立方米的毛石砌体砂浆和几万立方米的砖砌体的砂浆进行了强度抽查，结果如下。
1、水泥砂浆强度。
共抽查了毛石砌筑砂浆56组，试块都是在现场制作，在现场进行同条件养护28d的抗压强度。
毛石砌体砂浆强度等级为m5，水泥是325矿渣硅酸盐水泥。
在采用的砂中，中砂占60％，细纱占40％，含泥量3％～5％，配合比为水泥：砂=1:8.5。
抽查结果：强度超过10mpa，的组数占20.3%，最高的强度达到1
5MPA，为设计强度的3倍；达不到强度等级的站抽查总数的 16.2%，平均抗压强度为6。
8Mpa，超过设计强度等级36%。
水泥砂浆虽然和易性差，容易沉淀和泌水，但砌筑毛石基础，尤其是在地面以下或水中，比水泥混合砂浆更有优越性。
毛石表面由于不吸水，砂浆稠度小了会流淌，加上石块表面不规则，灰缝宽度容易超过规范标准，因此，砂浆稠度以20～30mm 为宜，水泥砂浆在毛石基础中使用最合适。
2、水泥混合砂浆。
对2万多平方米砖砌体抽查，试块42组。
以设计强度等级M5为例，采用配合比水泥、石灰、砂＝1：0.6：9。
水泥用量185kg／m3，大部分用3 25矿渣硅酸盐水泥。
砂中的中细砂各占50％，含泥量5％～8％。
经试块抗压强度统计，超过设计强度等级占16.3%，最高强度为8.5Mpa;最低强度2.8Mpa，平均28天强度6.2Mpa，超过设计强度24％。
在施工工程中，经常进行砂浆强度的抽查，能够较正确地评价砌体的实际强度，凡达不到设计强度的砌体，可及时进行处理，这对保证工程质量和加强现场管理，具有一定的促进作用。
水泥砂浆标号强度的意思是指对按标准方法制作和养护的立方体试件，在28d龄期，用标
准试验方法测得的抗压强度总体分布中的一个值。
100号水泥砂浆就是说它的强度是100kg/cm2，但是现在全部改成以MPa为单位了，100号
对应于M10。
配合比根据原材料不同、砂浆用途不同而不同，没有一定的，以常用的42.5
普通硅酸盐水泥、中砂配100（M10）砌筑砂浆为例：水泥305kg：砂1.10m3：水1 83kg。
砂浆的标号有M3，M5，M7.5，M10，M12.5，M15，M20，M25，M30，M40几种。
砂浆按用途
分有砌筑、抹灰、接缝几种，跟标号无关。
