沟通三跳与勾三闭重
浅谈误操作沟通三跳压板原因及防范措施分析
浅谈误操作沟通三跳压板原因及防范措施分析本文针对近期云南电网内运行人员误投220kV线路保护“沟通三跳”压板，致使重合闸闭锁拒动，造成断路器非全相运行事件进行分析。
阐述了220kV线路保护常用配置情况下“沟通三跳”压板的使用方法、操作注意事项及防止类似事件的防范措施，希望对现场运行人员有一定的借鉴意义。
标签：220kV线路；保护；沟通三跳；投切1.前言对于云南电网系统内220kV输电线路来说，重合闸保护运行方式都用单重方式，当线路出现单相故障的时候，保护应该跳开故障单相重合单相，若由于重合闸出现故障，无法重合故障相断路器，将造成非全相运行，对于高压输电线路而言，非全相运行状态对系统的冲击非常大，所以非全相运行的状态是不允许出现的。
因此避免非全相运行，沟通三跳保护在电力系统中广泛应用。
2误投沟通三跳压板事件案例2.1事件简况2014年01月26日07时55分，220kV勐石线发生A相接地故障。
220kV 勐石线勐野江电厂侧主一保护9ms动作跳ABC三相，主二保护26ms动作跳ABC 三相，271断路器重合闸未动作。
220kV勐石线石门坎电厂侧主一保护10ms动作跳A相、主二保护11ms跳A相，然而282断路器A相跳开后重合闸未动作，且非全相运行时开关本体三相不一致保护拒动，282断路器B、C相空充220kV 勐石线运行，最后由运行人员手动操作分闸。
2.2现场检查情况经过对保护动作报告的分析，结合现场检查，发现220kV勐石线主一保护（RCS-931BMV）、主二保护（RCS-902B）“沟通三跳”保护压板均在投入位置。
2.3事故原因分析（1）勐野江电厂侧保护动作分析對220kV勐石线线路保护不正确动作的原因进行了检查后发现：220kV勐石线主一保护（RCS-931BMV）、主二保护（RCS-902B）“沟通三跳”保护压板均在投入位置，致使重合闸不能正确动作。
由图1、图2可见，在跳闸逻辑中，当“沟通三跳”项置“1”，同时满足“任一相有故障”时，保护将三跳闭锁重合闸。
什么是沟通三跳？都是怎么跳的？
什么是沟通三跳？都是怎么跳的？“沟通三跳”回路实质上就是由于不具备重合闸条件使其相关断路器直接三相跳闸不再重合。
但是该回路的设计前期不同⼚家有不同的设计，在现场使⽤过程中，即有“沟通三跳”压板，也有“闭锁重合闸”压板，这就对运⾏⼈员提出较⾼要求。
对此，⾸先要深⼊了解“沟通三跳”回路的功能及其设计形式，认识不同回路设计的本质区别，掌握运⾏维护中的特殊要求，以便能够根据不同装置的“沟通三跳”回路的实际设计，分析现场的实际问题，避免因⼈为因素造成保护设备的不正确动作。
沟通三跳的原理1.先合重合闸重合到永久性故障后要求闭锁后合重合闸。
先合重合闸和后合重合闸有时间配合，可以利⽤线路保护输出的闭锁重合闸接点来给后合重合闸。
2.重合闸因停⽤或⽓压低等原因不能重合的断路器要求三相跳开。
可利⽤重合闸输出的沟通三相跳闸接点（见下述沟通三相跳闸接点条件），沟通三相跳闸（见下述沟通三相跳闸条件）来实现断路器三相跳开。
有三种处理：1）由本断路器重合闸装置沟通三相跳闸功能将断路器三相跳开；2）线路保护装置保护动作继电器节点（BDJ），与本断路器重合闸输出的沟通三相跳闸接点（GTST）串接后去三相跳闸回路，如图；3）将本断路器重合闸沟通三相跳闸接点（GTST）分别并接在线路保护跳闸接点（TJA、TJB、TJC）间，为简化重合闸和保护间连线，也可采⽤断路器保护的失灵重跳功能，并接在断路器保护失灵重跳的三个分相出⼝接点中，如图。
注1：沟通三相跳闸接点。
沟通三相跳闸接点闭合的条件为（或门条件）a）当重合闸在未充好电状态，将沟通三相跳闸接点闭合（GTST）；b）重合闸为三重⽅式，将沟通三相跳闸接点闭合（GTST）；c）重合闸装置故障或直流电源消失，将沟通三相跳闸接点闭合（GTST）；d）重合闸在“停⽤”⽅式，将沟通三相跳闸接点闭合（GTST）。
沟通三相跳闸接点为常闭接点，为了使断路器具备三跳条件。
注2：沟通三相跳闸。
当线路任⼀相有流且装置收到任⼀个或两个单相跳闸接点时，同时满⾜沟通三相接点中条件时（重合闸装置故障或直流电源消失条件除外），重合闸发沟通三相跳闸命令跳本断路器。

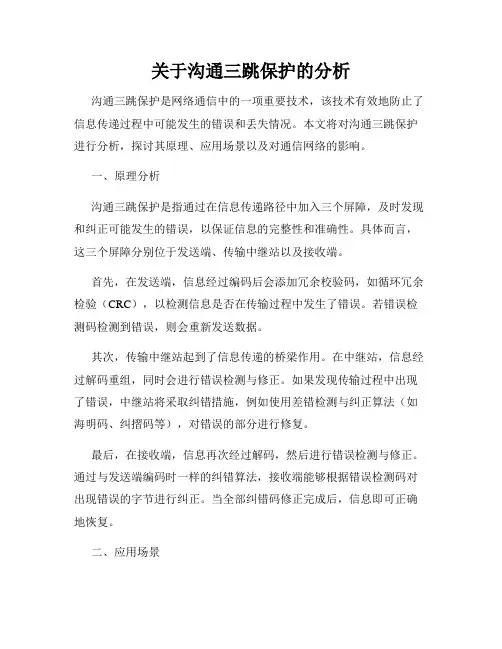

关于沟通三跳保护的分析
关于沟通三跳保护的分析沟通三跳保护是网络通信中的一项重要技术，该技术有效地防止了信息传递过程中可能发生的错误和丢失情况。
本文将对沟通三跳保护进行分析，探讨其原理、应用场景以及对通信网络的影响。
一、原理分析沟通三跳保护是指通过在信息传递路径中加入三个屏障，及时发现和纠正可能发生的错误，以保证信息的完整性和准确性。
具体而言，这三个屏障分别位于发送端、传输中继站以及接收端。
首先，在发送端，信息经过编码后会添加冗余校验码，如循环冗余检验（CRC），以检测信息是否在传输过程中发生了错误。
若错误检测码检测到错误，则会重新发送数据。
其次，传输中继站起到了信息传递的桥梁作用。
在中继站，信息经过解码重组，同时会进行错误检测与修正。
如果发现传输过程中出现了错误，中继站将采取纠错措施，例如使用差错检测与纠正算法（如海明码、纠摺码等），对错误的部分进行修复。
最后，在接收端，信息再次经过解码，然后进行错误检测与修正。
通过与发送端编码时一样的纠错算法，接收端能够根据错误检测码对出现错误的字节进行纠正。
当全部纠错码修正完成后，信息即可正确地恢复。
二、应用场景沟通三跳保护技术在各种通信网络中得到了广泛应用。
它主要应用于那些对信息传递的准确性和可靠性要求较高的场景，如军事通信、金融交易以及重要数据传输等。
在军事通信领域，保护网络传输的安全与可靠对于军事行动至关重要。
沟通三跳保护技术能够有效提高通信系统的可靠性和抗干扰能力，保证指挥信息的安全传输，防止敌方窃取和篡改。
在金融交易中，沟通三跳保护技术能够防止黑客攻击和信息泄漏，确保交易数据的完整性和安全性。
这对于金融机构和交易所来说至关重要，能够有效维护市场秩序和公平交易环境。
在重要数据传输领域，沟通三跳保护技术可以避免数据在传输过程中的丢失和损坏，确保数据的完整性和可靠性。
比如，医疗保健行业的图像传输、航空航天领域的飞行器通信等都需要采用该技术以保证传输的准确性。
三、对通信网络的影响沟通三跳保护技术的应用对通信网络具有重要的影响。
开关偷跳G
断路器偷跳指没有操作和保护动作的情况下跳闸，一般发生在直流系统电压变化、一点接地、直流中受到交流干扰影响等情报况，出口继电器动作电压要大于50%，动作动率大于5W，基本可避免。
万一电缆长，交流干扰大，既便满足反措也可能会偷跳，这就要不对应重合闸重合纠正。
沟通三跳：由重合闸输出沟通线路保护三相跳闸回路，当线路有流且装置收到任一保护跳闸信号（单跳、三跳）的同时满足以下任一条件发沟通三跳：1、重合闸因故检修或退出；2、重合闸为三重方式。
重合闸一般有两种启动方式：一是线路保护跳闸启动重合闸，二是由跳闸位置启动重合闸。
重合闸在以下情况下闭锁：手动操作跳闸闭锁重合闸，母线保护动作闭锁重合闸，线路电抗器保护动作闭锁重合闸，先重断路器重合不成功闭锁后重合断路器重合闸。
KKJ是继电保护中合后位置继电器的简称，反映的是KK操作把手的位置。
需要注意的是：合后位置继电器（KKJ）与合位继（HWJ）是有区别的：
KKJ是反映手跳、手合的，即：如果手动合上开关，KKJ就变为1，如果再由保护切掉，KKJ 仍然为1，只有手切才会变为0；同理，开关手切KKJ为0，如果保护合上开关，KKJ也还是为0，只有手合才会变为1。
HWJ是反映开关状态的。
只要开关在合位，不管是手合还是保护合都是1；同理只要开关在分位，不管是手跳还是保护跳都是0。

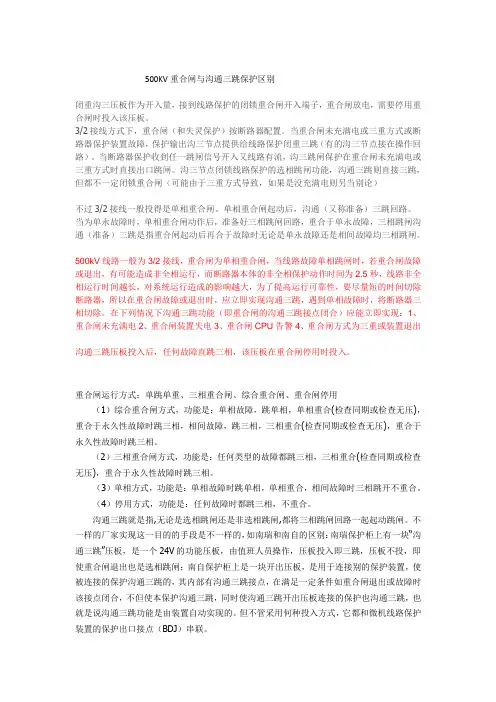

500KV重合闸与沟通三跳保护区别
500KV重合闸与沟通三跳保护区别闭重沟三压板作为开入量，接到线路保护的闭锁重合闸开入端子，重合闸放电，需要停用重合闸时投入该压板。
3/2接线方式下，重合闸（和失灵保护）按断路器配置。
当重合闸未充满电或三重方式或断路器保护装置故障，保护输出沟三节点提供给线路保护闭重三跳（有的沟三节点接在操作回路）。
当断路器保护收到任一跳闸信号开入又线路有流，沟三跳闸保护在重合闸未充满电或三重方式时直接出口跳闸。
沟三节点闭锁线路保护的选相跳闸功能，沟通三跳则直接三跳，但都不一定闭锁重合闸（可能由于三重方式导致，如果是没充满电则另当别论）不过3/2接线一般投得是单相重合闸。
单相重合闸起动后，沟通（又称准备）三跳回路。
当为单永故障时，单相重合闸动作后，准备好三相跳闸回路，重合于单永故障，三相跳闸沟通（准备）三跳是指重合闸起动后再合于故障时无论是单永故障还是相间故障均三相跳闸。
500kV线路一般为3/2接线，重合闸为单相重合闸，当线路故障单相跳闸时，若重合闸故障或退出，有可能造成非全相运行，而断路器本体的非全相保护动作时间为2.5秒，线路非全相运行时间越长，对系统运行造成的影响越大，为了提高运行可靠性，要尽量短的时间切除断路器，所以在重合闸故障或退出时，应立即实现沟通三跳，遇到单相故障时，将断路器三相切除。
在下列情况下沟通三跳功能（即重合闸的沟通三跳接点闭合）应能立即实现：1、重合闸未充满电2、重合闸装置失电3、重合闸CPU告警4、重合闸方式为三重或装置退出沟通三跳压板投入后，任何故障直跳三相，该压板在重合闸停用时投入。
重合闸运行方式：单跳单重、三相重合闸、综合重合闸、重合闸停用（1）综合重合闸方式，功能是：单相故障，跳单相，单相重合(检查同期或检查无压)，重合于永久性故障时跳三相，相间故障，跳三相，三相重合(检查同期或检查无压)，重合于永久性故障时跳三相。
（2）三相重合闸方式，功能是：任何类型的故障都跳三相，三相重合(检查同期或检查无压)，重合于永久性故障时跳三相。
继电保护二次回路永跳和沟通三跳--秒懂
继电保护二次回路永跳和沟通三跳--秒懂沟通三跳“沟通三跳”回路实质上就是由于不具备重合闸条件使其相关断路器直接三相跳闸不再重合。
但是该回路的设计前期不同厂家有不同的设计，在现场使用过程中，即有“沟通三跳”压板，也有“闭锁重合闸”压板，这就对运行人员提出较高要求。
对此，首先要深入了解“沟通三跳”回路的功能及其设计形式，认识不同回路设计的本质区别，掌握运行维护中的特殊要求，以便能够根据不同装置的“沟通三跳”回路的实际设计，分析现场的实际问题，避免因人为因素造成保护设备的不正确动作。
沟通三跳的原理1.先合重合闸重合到永久性故障后要求闭锁后合重合闸。
先合重合闸和后合重合闸有时间配合，可以利用线路保护输出的闭锁重合闸接点来给后合重合闸。
2.重合闸因停用或气压低等原因不能重合的断路器要求三相跳开。
可利用重合闸输出的沟通三相跳闸接点（见下述沟通三相跳闸接点条件），沟通三相跳闸（见下述沟通三相跳闸条件）来实现断路器三相跳开。
有三种处理：1）由本断路器重合闸装置沟通三相跳闸功能将断路器三相跳开；2）线路保护装置保护动作继电器节点（BDJ），与本断路器重合闸输出的沟通三相跳闸接点（GTST）串接后去三相跳闸回路，如图；3）将本断路器重合闸沟通三相跳闸接点（GTST）分别并接在线路保护跳闸接点（TJA、TJB、TJC）间，为简化重合闸和保护间连线，也可采用断路器保护的失灵重跳功能，并接在断路器保护失灵重跳的三个分相出口接点中，如图。
注1：沟通三相跳闸接点。
沟通三相跳闸接点闭合的条件为（或门条件）a）当重合闸在未充好电状态，将沟通三相跳闸接点闭合（GTST）；b）重合闸为三重方式，将沟通三相跳闸接点闭合（GTST）；c）重合闸装置故障或直流电源消失，将沟通三相跳闸接点闭合（GTST）；d）重合闸在“停用”方式，将沟通三相跳闸接点闭合（GTST）。
沟通三相跳闸接点为常闭接点，为了使断路器具备三跳条件。
注2：沟通三相跳闸。
沟通三跳
1、沟通三跳的定义沟通三跳：由重合闸输出沟通线路保护三相跳闸回路，当线路有流且装臵收到任一保护跳闸信号（单跳、三跳）的同时满足以下任一条件发沟通三跳：1、重合闸因故检修或退出；2、重合闸为三重方式。
2、沟通三跳和重合闸重合闸一般有两种启动方式：一是线路保护跳闸启动重合闸，二是由跳闸位臵启动重合闸。
重合闸在以下情况下闭锁：手动操作跳闸闭锁重合闸，母线保护动作闭锁重合闸，线路电抗器保护动作闭锁重合闸，先重断路器重合不成功闭锁后重合断路器重合闸。
重合闸功能存在于线路断路器保护柜,它是线路上出现某种故障能够快速的合上恢复三相平衡运行的一种断路器保护功能.一般都选择单相重合闸.而沟通三跳则是在137和237的A B C之间增加压板，一般有４个，一跳２个，二跳２个．若有单跳命令且满足沟通三跳逻辑，则发出三跳命令．沟通三跳是在重合闸停用时才投入的，一般是一条线路配二套保护时，正常时是A套的重合闸投入、B套的重合闸停用；当A套的停用时，才投入B套的沟三压板。
3、LFP-901保护“沟通三跳”压板操作问题“沟通三跳”压板是个开关量压板(投入时需测量其两端24V 电压是否正常)，投入后对90l保护装臵中的重合闸装臵进行放电闭锁，同时在软件上将沟三回路接通，使任何故障时保护都发三跳令。
当线路停用重合闸时，需投入该压板，以确保任何故障下保护都三跳不重合。
现在的保护均带有重合闸，采用LFP—90l保护时，有时一条线路同时投运2套重合闸，构成双重化以及3／2接线方式中，一条线路的2个开关均使用重合闸(正常运行时，因其内部有严密的措施，不会产生多次重合)。
这样，如一套重合闸停用，另一套重合闸还在单相重合闸方式下运行。
这时，停用重合闸时如何操作“沟通三跳“压板，就极易出现错误，若操作不当，将会出现重合闸不动作现象。
以下是“沟通三跳“压板如何操作的几种情况。
(1)1条线路仅使用1套重合闸：重合闸投入时，“沟通三跳”压板打开；重合闸停用时，“沟通三跳”压板投上，确保任何故障都三跳。
重合闸讲义资料
一、本站220kV线路保护采用主保护的重合闸功能。
南瑞931、902保护投入“勾通三跳”连接片后，由逻辑图可知，有勾三闭重开入给主保护，因此闭锁重合放电，充电灯立即熄灭。
但不启动闭锁重合继电器（BCJ 继电器）。
所以，BCJ接点不闭合。
由图可知，当本保护动作跳闸同时满足了设定的闭重条件时，BCJ 继电器动作，例如手合加速、重合加速、距离三段、零序三段、设置相间距离Ⅱ段闭重，当相间距离Ⅱ段动作跳闸时，BCJ 继电器动作。
BCJ 继电器一旦动作，则直至整组复归返回。
二、220kV南端线路保护（RCS931、902）使用线路保护本身重合闸，当投入线路保护沟通三跳连接片时，保护任何故障都三跳出口，同时对重合闸放电；若只将重合闸出口退出和方式控制开关切到“停用”，单相故障，主保护或I段动作时，保护仍是发单跳令，最后由三相不一致切除非故障相，所以采用220kV南端继保线路停用重合闸时，必须投入沟通三跳连接片。
若重合闸出口投入和重合闸方式控制开关在“单重”位置，沟通三跳连接片也投入，线路任何故障都将三跳不重合，所以线路需投入重合闸时，必须退出沟通三跳连接片。
1、自动重合闸；方式。
2. 三相电流全部消失时跳闸固定动作。
3. 重合闸退出指定值中重合闸投入控制字置“0”。
4. 重合闸充电在正常运行时进行，重合闸投入、无TWJ、无控制回路断线、无TV断线或虽有TV断线但控制字“TV断线闭锁重合闸”置“0”，经10秒后充电完成。
5. 重合闸由独立的重合闸起动元件来起动。
当保护跳闸后或开关偷跳均可起动重合闸。
6. 重合方式可选用检线路无压母线有压重合闸、检母线无压线路有压重合闸、检线路无压母线无压重合闸、检同期重合闸，也可选用不检而直接重合闸方式。
检线路无压母线有压时，检查线路电压小于30V 且无线路电压断线，同时三相母线电压均大于40V 时，检线路无压母线有压条件满足，而不管线路电压用的是相电压还是相间电压；检母线无压线路有压时，检查三相母线电压均小于30V 且无母线TV 断线，同时线路电压大于40V时，检母线无压线路有压条件满足；检线路无压母线无压时，检查三相母线电压均小于30V且无母线TV断线，同时线路电压小于30V且无线路电压断线时，检线路无压母线无压条件满足；检同期时，检查线路电压和三相母线电压均大于40V 且线路电压和母线电压间的相位在整定范围内时，检同期条件满足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟通三跳：由重合闸输出沟通线路保护三相跳闸回路，当线路有流且装置收到任一保护跳闸信号（单跳、三跳）的同时满足以下任一条件发沟通三跳：1、重合闸因故检修或退出；2、重合闸为三重方式。
重合闸一般有两种启动方式：一是线路保护跳闸启动重合闸，二是由跳闸位置启动重合闸。
重合闸在以下情况下闭锁：手动操作跳闸闭锁重合闸，母线保护动作闭锁重合闸，线路电抗器保护动作闭锁重合闸，先重断路器重合不成功闭锁后重合断路器重合闸。
南瑞RCS921A是这样描述沟三的
4、沟三接点与沟通三跳
沟三接点为常闭接点，闭合时断路器具备三跳的条件，其闭合的条件为（或门条件）：
①当重合闸在未充好电状态且未充电沟通三跳控制字投入，将沟三接点（GST）闭合。
②重合闸为三重方式时，将沟三接点（GST）闭合。
③重合闸装置故障或直流电源消失，将沟三接点（GST）闭合。
沟通三跳是跳闸命令。
沟三接点常闭是发出沟通三跳命令的必要条件。
当线路有流且装置收到任一跳闸接点的同时满足以下任一条件时保护发沟通三跳命令跳本断路器三相：
①重合闸在未充好电状态且未充电沟通三跳控制字投入。
②重合闸为三重方式。
请问你主要是困惑哪方面呢？
你可以看下厂家图纸，如果有条件，可以用试验仪模拟一下投退这个压板有何不同。
说得简单一些，就是投入沟三压板时，任何故障都跳三相且不重合
沟三闭重是一个开入量压板，是强制执行逻辑。
南瑞的程序是这样的，重合闸把手打停用只是重合闸退出。
此时如果不投勾三闭重压板，单相故障保护会单跳不重合。
出现线路非全相运行情况。
重合闸把手打停用必须投勾三闭重压板。
四方的重合闸把手打停用已经包含这个逻辑，不需单独投勾三闭重压板。
实现单相故障保护会三跳不重合。
