配水管网布置原则

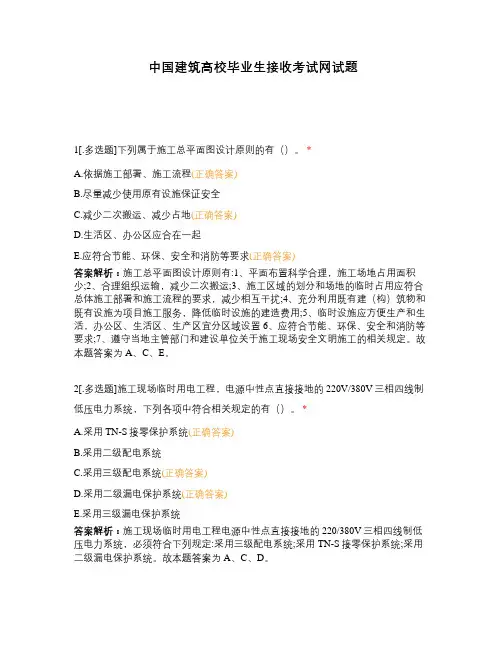

中国建筑高校毕业生接收考试网试题
中国建筑高校毕业生接收考试网试题1[.多选题]下列属于施工总平面图设计原则的有（）。
*A.依据施工部署、施工流程(正确答案)B.尽量减少使用原有设施保证安全C.减少二次搬运、减少占地(正确答案)D.生活区、办公区应合在一起E.应符合节能、环保、安全和消防等要求(正确答案)答案解析：施工总平面图设计原则有:1、平面布置科学合理，施工场地占用面积少;2、合理组织运输，减少二次搬运;3、施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰;4、充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用;5、临时设施应方便生产和生活，办公区、生活区、生产区宜分区域设置6、应符合节能、环保、安全和消防等要求;7、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
故本题答案为A、C、E。
2[.多选题]施工现场临时用电工程，电源中性点直接接地的220V/380V三相四线制低压电力系统，下列各项中符合相关规定的有（）。
*A.采用TN-S接零保护系统(正确答案)B.采用二级配电系统C.采用三级配电系统(正确答案)D.采用二级漏电保护系统(正确答案)E.采用三级漏电保护系统答案解析：施工现场临时用电工程电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定:采用三级配电系统;采用TN-S接零保护系统;采用二级漏电保护系统。
故本题答案为A、C、D。
3[.多选题]关于电缆线路敷设的基本要求，下列说法正确的有（）。
*A.电缆中必须包含全部工作芯线和作保护零线的芯线(正确答案)B.电缆线路应采用埋地或架空敷设(正确答案)C.五芯电缆必须包含淡蓝、红两种颜色的绝缘芯线D.直接埋地敷设的电缆过墙、过道、过临建设施时应套钢管保护(正确答案)E.电缆线路可不设短路保护和过载保护答案解析：电缆线路敷设基本要求:（1）电缆中必须包含全部工作芯线和作保护零线的芯线，即五芯电缆。
综合管网布置原则
综合管网布置原则
一、可以在道路中间布置雨水或污水管：
一般情况下道路北侧和西侧布置天然气，弱电，污水管线；道路南侧和东侧布置强电、给水管线；道路中间布置雨水管线；
二，不能在道路中布置雨水和污水管：
一般情况下道路北侧和西侧布置天然气，弱电，污水管线；道路南侧和东侧布置强电、给水、雨水等管线；
三、布置上述管线时应集中考虑配电房，弱电机房、水泵房的位置，跟各类机房有关的管线应布置在机房同侧的马路边上。
各管线外壁距离马路边最小间距为0.6m。
五、各专业管线的一般覆土要求：
管顶最小覆土深度为：给排水管线室内区域不低于0.6m，室外区域不低于0.7m；10KV管线不低于1.0m，380V管线人行道下不低于0.5m、车行道下不低于0.7m，弱电管线人行道下不低于0.7m、车行道下不低于0.8m.。
以上管线均应埋设在冻土层下。
六、雨、污水各支管网宜按近似标高横向收集、近似坡度竖向收集的原则汇入总管网。
七、挡墙前后，管网变径处以及变坡道处应设置跌水井。
八、检查井在直线管段的最大间距：雨水25m；污水40m；电气100m。
燃气和给水阀门井布置原则按用水节点n-1的原则设置阀门。
高层建筑给水排水管道布置规范标准(毕设).docx
-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。
（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。
室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。
（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
（4）埋地敷设的给水管应避免布置在可能受重物压坏处。
管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。
（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。
给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。
（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。
如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。
（7）塑料给水管道在室内宜暗设。
明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。
塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。
（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。
（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。
（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。
应尽量利用管道自身的折角补偿温度变形。
（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

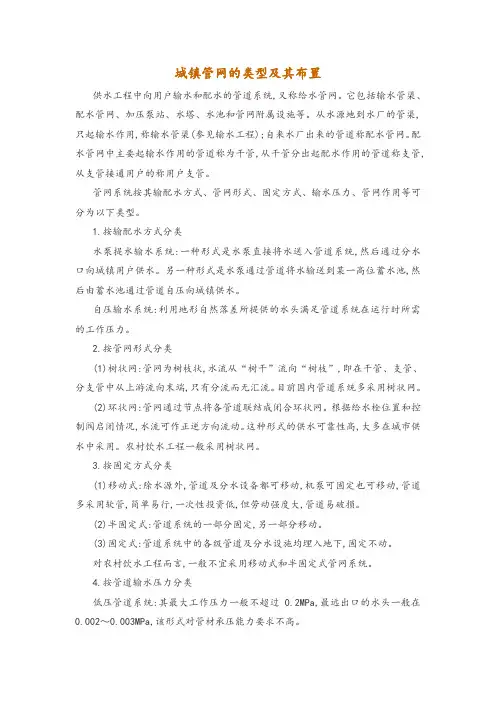

城镇管网的类型及其布置
城镇管网的类型及其布置供水工程中向用户输水和配水的管道系统,又称给水管网。
它包括输水管渠、配水管网、加压泵站、水塔、水池和管网附属设施等。
从水源地到水厂的管渠,只起输水作用,称输水管渠(参见输水工程);自来水厂出来的管道称配水管网。
配水管网中主要起输水作用的管道称为干管,从干管分出起配水作用的管道称支管,从支管接通用户的称用户支管。
管网系统按其输配水方式、管网形式、固定方式、输水压力、管网作用等可分为以下类型。
1.按输配水方式分类水泵提水输水系统:一种形式是水泵直接将水送入管道系统,然后通过分水口向城镇用户供水。
另一种形式是水泵通过管道将水输送到某一高位蓄水池,然后由蓄水池通过管道自压向城镇供水。
自压输水系统:利用地形自然落差所提供的水头满足管道系统在运行时所需的工作压力。
2.按管网形式分类(1)树状网:管网为树枝状,水流从“树干”流向“树枝”,即在干管、支管、分支管中从上游流向末端,只有分流而无汇流。
目前国内管道系统多采用树状网。
(2)环状网:管网通过节点将各管道联结成闭合环状网。
根据给水栓位置和控制阀启闭情况,水流可作正逆方向流动。
这种形式的供水可靠性高,大多在城市供水中采用。
农村饮水工程一般采用树状网。
3.按固定方式分类(1)移动式:除水源外,管道及分水设备都可移动,机泵可固定也可移动,管道多采用软管,简单易行,一次性投资低,但劳动强度大,管道易破损。
(2)半固定式:管道系统的一部分固定,另一部分移动。
(3)固定式:管道系统中的各级管道及分水设施均埋入地下,固定不动。
对农村饮水工程而言,一般不宜采用移动式和半固定式管网系统。
4.按管道输水压力分类低压管道系统:其最大工作压力一般不超过0.2MPa,最远出口的水头一般在0.002～0.003MPa,该形式对管材承压能力要求不高。
非低压管道系统:工作压力超过0.2MPa,该形式对管材质量要求较高。
对农村饮水工程而言,一般采用低压管道系统。
5.按管网作用分类(1)骨干管网:把水从水源输送到城镇用户,其出水口一般为给水栓。
市政管道工程概述
污水管道系统布置
• 确定排水区界，划分排水流域； • 污水厂和出水口位置的选定； • 污水管道的布置与定线； • 确定污水管道系统的控制点； • 确定污水管道在街道下的具体位置；
河 流
图1-4（a） 地表水源给水管道系统示意图 1-取水构筑物；2-一级泵站；3-水处理构筑物；4-清水池；
5-二级泵站；6-输水管；7-管网；8-调节构筑物
按水源的数目分类
（1）单水源给水管网系统 （2）多水源给水管网系统
1.1.2 给水管网的布置
1、布置原则 给水管网的主要作用是保证供给用户所需的水量、保证配水管网有适宜 的水压、保证供水水质并不间断供水。
市政给水铸铁管常用连接方式：承插
2 给水管道附件
（1） 阀门 调节管道内流量和水压，事故时用以隔断事故管段的设 备
闸阀明暗杆杆：：明安装装管和道操作的位置收到限制的地方 蝶阀 : 结构简单，尺寸小，开启方便，适用于中低压管线上
（2） 止回阀 用于水泵压水管上，保护设备免受水锤破坏。 种类：旋启式止回阀和缓闭式止回阀
市政管道工程施工
绪论
一、市政管道的类型
• 市政管道工程是市政工程的重要组成部分，是城市重要的基础工程设
施。市政管道工程包括：
• 给水管道 • 排水管道 • 燃气管道 • 热力管道 • 电力电缆
给水管道
• 主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒
用水，包括输水管道和配水管网两部分。
特点：对水体污染严重，系统简单。 这种直排式合流制系统目前不宜采用。
输水管和配水管网的布置原则
输水管和配水管网的布置原则输水管和配水管网的布置原则？1.1输水管布置原则1.1.1定线（1）输水管定线时，必须与城市建设规划相结合，尽量缩短线路长度，减少拆迁，少占农田，便于管渠施工和维护，保证供水安全。
（2）选线时，应选择最正确的地形和地质条件，尽量沿现有道路定线，以便施工和检修。
（3）减少与铁路、公路和河流的交叉；管线防止穿越滑坡、岩层、沼泽、高地下水位和河水淹没与冲刷地区，以降低造价和便于管理。
（4）远距离输水时，一般情况下往往是加压和重力输水两者的结合形式，根据地形高差、管线长度和水管承压能力等情况确定加压泵站。
（5）设计时应远近期同时考虑，分期实施。
1.1.2设计流量（1）从水源至城镇水厂或工业企业自备水厂的输水管渠的设计流量，应按最高日平均时供水量加自用水量确定。
当长距离输水时，输水管渠的设计流量应计入管渠漏失水量。
（2）向管网输水的管道设计流量，当管网内有调节构筑物时，应按最高日最高时用水条件下，由水厂所负担供给的水量确定；当无调节构筑物时，应按最高日最高时供水量确定。
（3）负有消防给水任务的输水管渠尚应包括消防补充流量或消防流量。
1.1.3条数及连通管（1）输水管渠一般不宜少于两条，当有安全贮水池或其他安全供水措施时，也可修建一条输水干管，输水干管和连通管管径及连通管根数，应按输水干管任何一段发生故障时仍能通过事故用水量计算确定。
城镇的事故水量为设计水量的70%，工业企业的事故水量按有关工艺要求确定，当负有消防给水任务时，还应包括消防水量。
（2）为保证在输水管渠局部损坏时仍能保证事故水量，可在平行的2条或3条输水管渠之间设置连通管，并装置必要的阀门。
1.1.4附属设施（1）输水管道应根据具体情况设置分段和分区检修的阀门。
（2）在输水管道隆起点和平直段的重要位置上，应装设排（进）气阀，低处应装设泄水阀。
其数量和直径应通过计算确定。
（3）设计满流输水管道时，应考虑发生水锤的可能，必要时应采取消除水锤的措施。
【给水管道】设计原则
【给水管道】设计原则1总设计原则(1）根据国民经济和社会发展规划，遵守国家经济建设的方针政策，对建设项目的技术经济进行全面分析，为工程的决策提供可靠的论证和评价。
(2）执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。
(3）本着实事求是，定位准确，突出重点，适度超前的原则做好管网建设规划。
(4）妥善处理、处置工程施工过程中产生的建筑垃圾，避免环境污染和妨碍居民生活。
(5）根据国家现行规定，结合地方实际情况进行投资估算和经济评价。
(6）在用地范围内，采用高效节能、占地小的管道敷设工艺，减少工程投资和日常运行费用。
2给水管道布置原则(1）平面布置原则1）必须与城市建设规划相结合，尽量缩短线路长度，减少拆迁，少占农田，便于施工和维修，保证供水安全。
2）管线遍布整个给水区内，保证用户有足够的水量和水压。
3）力求以最短路线敷设管线，以降低管网造价和供水费用。
4）管网一般布置成环网状，当允许间断供水时也可敷设成树枝状。
5）主次明确，先布置主干管，然后布置一般管线和设施，干管的位置应尽可能布置在两侧均有较大用户的道路上，以减少配水支管的数量。
6）用以配水至用户支管，管径一般采用25—200mm。
7）城镇生活饮用水管网严禁与非生活饮用水管网连接，严禁与各单位自备的生活饮用水供水系统直接连接。
如必须作为备用水源而连接时，应采取有效的安全隔断措施。
8）在新管道定线前一定要调查清楚其他管道的具体位置，并尽量保证与其他管道之间有1.5m以上的间距。
9）在交通密集、道路横断面较宽路段以及市区输水干线管径较大的路段，应考虑铺设复线。
10）为降低工程造价，配合市政道路改造，将管道设计在车道下。
随着城市道路等级的逐渐提高，以及地下管线的复杂程度的提高，应考虑适当多预留一些接水口，以满足城市美化和生产生活的需要。
(2）竖向布置原则1）根据冰冻层厚度、外部荷载、最小管顶覆土厚度等综合考虑进行设计。
2）在设有阀门、排气等处管道的埋深，要考虑井室的形状、大小及井内阀门实际尺寸和操作尺寸。
市政管道第一章作业
答有六种形式正交式、截流式、平行式、分区式、分散式和环绕式。正交式布置使各排水流域的干管与水体垂直相交可使干管的的长度短、管径小、造价低但污水未经过处理就直接排放因此仅适于雨水管道系统。截流式布置减轻了水体的污染。平行式布置可避免干管坡度和管内水流速度过大使干管受到严重冲刷。分区式布置充分利用地形节省电力。分散式布置干管短、管径小、埋深浅但须建造多个污水厂也适宜排除雨水。环绕式布置适于建造大型污水厂的城市。
电信管线包括明线和电缆两种明线线路就是架设在电线杆上的金属线对电缆可以架空也可以埋设在地下电信线路不管是架空还是埋设地下一般应避开使线路损伤毁伤的地段宜布置在人行道或慢车道下尽量减少与其它管线和障碍物的交叉跨越。
8.排水管道的布置原则是什么其布置要求有哪些
答排水管道的布置原则是尽可能在管线较短和埋深较小情况下让最大区域的污水能自流排出。要求是管道布置时按主干管干管支管的顺寻进行排水管道应尽量布置在人行道绿化带或慢车道下当道路红线宽于50m时应双侧布置为了保证排水管道在敷设和检修时互不影响、管道损坏时不影响附近建筑物、不污染生活饮用水排水管道与其他管线和建筑物应有一定的水平距离和垂直距离。
11.排水管道施工图的识图内容有那些
答(1)图纸比例说明和图例(2)井的尺寸竖向尺寸井壁厚度(3)井的组砌材料强度等级基础做法井盖材料及大小(4)管道穿越井壁的位置及穿越处的构造(5)流槽的形状尺寸及组砌材料(6)基础的尺寸和材料等
12.在燃气管道系统中补偿器排水器放散管的作用各是什么
答:补偿器是消除管道因膨胀所产生的应力的设备排水器是为排除燃气管道中的冷凝水和石油伴生气管道中的轻质油放散管是专门用来排放管道内部的空气或燃气装置。
13.热力管道的作用是什么其布置要求和布置形式有那些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
【专业知识】配水管网布置原则
【学员问题】配水管网布置原则？
【解答】1.2.1布置原则
（1）按照城市规划布置，考虑分期建设可能，留有充分的发展余地。
（2）城市配水管网宜设计成环状，当允许间断供水时，可设计为树状网，但应考虑将来有连成环状网的可能。
在树枝状管段的末端应装置排水阀。
（3）工业企业配水管网的形状，应根据厂区总图布置和供水安全要求等因素确定。
（4）城镇生活饮用水的管网，严禁与非生活饮用水的管网连接。
城镇生活饮用水管网，严禁与各单位自备的生活饮用水供水系统连接。
（5）管线遍布在整个给水区内，管网中的干管应以最近距离输水到用户和调节构筑物，保证用户有足够的水量和水压。
（6）配水管网应按最高日最高时用水量及设计水压进行计算，并应分别按下列三种情况和要求进行校合：发生消防时的流量和水压要求；最大转输时的流量和水压要求；最不利管段发生故障时的事故用水量和水压要求。
（7）城市内一般建筑物可以从管网引一条进水管，用水较高的建筑物或建筑物群可从管网不同方位引入两条或数条水管。
1.2.2管网定线
（1）城市管网定线是指在地形平面图上确定管线的走向和位置。
定线时一般只限于管网的干管以及干管之间的连接管，不包括从干管到用户的分配管和接到用户的进。
