电气调试方案样本
电气工程调试方案
电气工程调试方案1. 背景电气工程调试是在电气设备安装完毕后进行的一项重要工作。
通过调试，可以验证设备的正常运行和安全性能，及时发现和解决问题，确保设备的稳定运行。
2. 目标本次电气工程调试的目标是验证电气设备的正常运行和安全性能，确保设备在正常运行条件下发挥稳定的作用。
3. 调试步骤3.1 设计调试方案在电气设备调试前，首先需要设计一个调试方案。
该方案应包括以下内容：•调试设备列表：列出需要调试的电气设备；•调试参数设置：确定调试过程中需要监测和记录的参数；•调试方法：确定具体的调试方法，包括使用的仪器设备和检测手段；•调试顺序：确定设备的调试顺序，优先调试主要设备；•安全预防措施：制定安全预防措施，确保人员和设备的安全。
3.2 准备调试工具和设备在开始调试前，必须准备好相应的调试工具和设备。
这些工具可能包括：•万用表：用于测量电流、电压、阻抗等参数；•示波器：用于观察和分析电信号的波形；•绝缘电阻测试仪：用于测试绝缘电阻；•电流表：用于测量电流；•温度计：用于测量设备温度。
在准备这些工具时，需要确保它们的准确性和可靠性，并保证其能正常工作。
3.3 进行初步检查在开始正式调试前，需要进行初步的检查，以确保电气设备的基本条件满足：•确保设备的供电条件符合要求；•检查设备的接线是否正确，是否存在接地问题；•检查设备的绝缘情况，确保绝缘正常；•检查设备的电源线、信号线等连接是否牢固。
3.4 逐个设备调试根据设计的调试方案和步骤，逐个对电气设备进行调试。
在调试过程中，应注意以下问题：•确保调试过程中的安全性，避免触电和其他意外情况；•根据调试方案要求，逐步调整设备参数，确保设备的正常运行；•监测和记录调试过程中的参数，如电流、电压、温度等，以便后续分析和对比；•根据设备的运行情况，判断是否需要进一步优化参数，以提高设备的效率和稳定性。
3.5 整理调试记录和报告在完成所有设备的调试后，需要整理调试过程中记录的参数和结果，并撰写调试报告。
电气调试方案

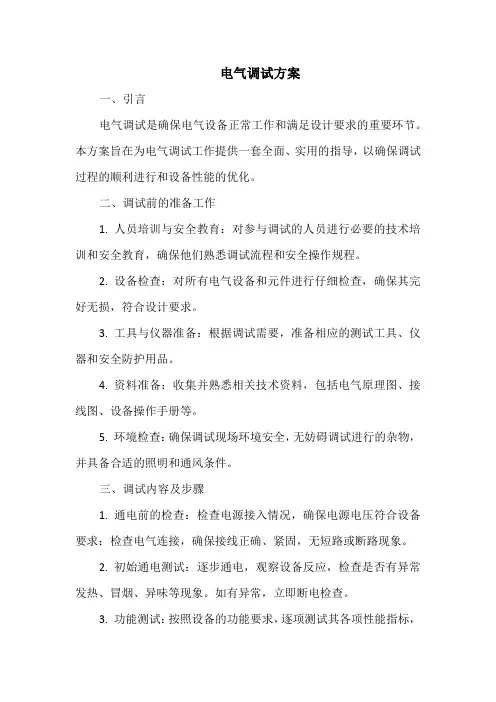

电气调试方案一、引言电气调试是确保电气设备正常工作和满足设计要求的重要环节。
本方案旨在为电气调试工作提供一套全面、实用的指导，以确保调试过程的顺利进行和设备性能的优化。
二、调试前的准备工作1. 人员培训与安全教育：对参与调试的人员进行必要的技术培训和安全教育，确保他们熟悉调试流程和安全操作规程。
2. 设备检查：对所有电气设备和元件进行仔细检查，确保其完好无损，符合设计要求。
3. 工具与仪器准备：根据调试需要，准备相应的测试工具、仪器和安全防护用品。
4. 资料准备：收集并熟悉相关技术资料，包括电气原理图、接线图、设备操作手册等。
5. 环境检查：确保调试现场环境安全，无妨碍调试进行的杂物，并具备合适的照明和通风条件。
三、调试内容及步骤1. 通电前的检查：检查电源接入情况，确保电源电压符合设备要求；检查电气连接，确保接线正确、紧固，无短路或断路现象。
2. 初始通电测试：逐步通电，观察设备反应，检查是否有异常发热、冒烟、异味等现象。
如有异常，立即断电检查。
3. 功能测试：按照设备的功能要求，逐项测试其各项性能指标，如输入输出电压、电流、功率因数等。
确保设备性能达标且稳定。
4. 联动调试：对涉及多个设备的系统进行联动调试，检查设备之间的协调性和控制逻辑的正确性。
5. 异常处理：模拟各种异常情况，检查设备的故障诊断和处理能力。
如过载、短路、断路等。
6. 记录与报告：详细记录调试过程和结果，形成完整的调试报告。
报告应包括调试日期、人员、设备状态、测试数据及分析等内容。
7. 调试总结：对调试过程中发现的问题进行汇总分析，提出改进措施，为设备的进一步优化提供依据。
四、安全注意事项1. 严格遵守安全操作规程，非授权人员不得操作设备。
2. 调试前确保相关人员了解和掌握安全风险和应对措施。
3. 使用合适的个人防护用品，如绝缘手套、护目镜等。
4. 保持与运行中的电气设备适当的距离，避免直接接触带电部分。
5. 在调试过程中，如遇异常情况或故障，应立即断电并通知专业人员进行排查和处理。
电气调试方案
电气调试方案一、调试目的电气调试的主要目的是确保电气设备在安装完成后能够正常运行，符合设计要求，并确保设备性能稳定、安全可靠。
通过电气调试，可以及时发现和解决设备在安装过程中存在的问题，确保设备在投入运行时的安全性能和稳定性。
二、调试范围电气调试的范围包括但不限于以下内容：1. 高压电气设备：如变压器、高压开关柜、避雷器等；2. 低压电气设备：如低压开关柜、电动机控制中心等；3. 电缆及电线：包括电源线路、控制线路、信号线路等；4. 继电保护装置：如继电器、电流互感器、电压互感器等；5. 自动化控制系统：如PLC控制系统、DCS控制系统等。
三、调试流程电气调试流程一般包括以下几个步骤：1. 准备工作：检查设备安装是否完成，核对设备清单，确保设备型号、规格符合设计要求；准备好调试工具和仪器，制定调试计划和安全措施。
2. 单体调试：对单个电气设备或部件进行调试，如变压器、电动机等。
检查设备的外观、接线是否正确，测试设备的绝缘电阻、耐压试验等。
3. 局部调试：对部分电气系统进行调试，如配电系统、控制系统等。
检查系统内的设备连接、功能是否正常，测试系统的保护功能、控制逻辑等。
4. 整体调试：对整个电气系统进行联动调试，测试系统在正常工况和异常工况下的性能表现，评估系统的稳定性和可靠性。
5. 验收与移交：根据调试结果填写验收报告，移交相关资料，确保设备正常运行后可以安全投入使用。
四、调试方法与注意事项电气调试的方法与注意事项如下：1. 使用合适的调试工具和仪器，确保测试准确可靠；2. 严格按照操作规程进行调试，避免发生意外事故；3. 在调试过程中注意观察设备的运行状态和参数变化，及时发现和解决问题；4. 对于关键设备和重要环节，需要进行反复调试和验证，确保设备性能稳定可靠；5. 对于具有危险性的设备和区域，应采取必要的安全措施，确保调试人员的安全；6. 在调试过程中应注意保护设备的完好性和环境卫生，避免对设备和环境造成不必要的损坏和污染；7. 对于调试过程中发现的问题和故障，应及时记录和处理，并进行分析和总结，为今后的设备维护和管理提供参考。
电气调试工方案范文
电气调试工方案范文一、项目概述电气调试是工程建设中关键的一环，在工程项目完成后，为了保证设备和系统的正常运行，需要进行电气调试工作。
本方案将对电气调试工作进行详细规划和安排，以确保工程项目的顺利进行。
二、调试目标1.确保电气设备和系统的正常运行。
2.验证电气设备和系统的可靠性，排除潜在故障隐患。
3.保证电气设备和系统符合相关标准和要求。
三、准备工作1.确定调试工作的时间计划，包括开始时间和结束时间。
2.制定调试工作的计划和任务清单，明确每个任务的责任人。
3.准备必要的调试工具和设备，如电压表、电流表、示波器等。
4.确保调试人员具备相关的电气设备和系统知识和技能。
四、调试流程1.设备安装验收a)检查设备安装情况，包括电源接线、信号接线等。
b)检查设备的地线连接情况，确保设备接地良好。
c)检查设备的参数设置，如电压、频率等。
2.系统连锁保护和安全控制检查a)检查系统的连锁保护功能是否正常，如过载保护、短路保护等。
b)检查系统的安全控制功能是否正常，如急停按钮、防护门等。
3.设备调试a)对每个设备进行电气连接和电气参数的检查，确保设备符合要求。
b)对设备的控制系统进行调试，包括PLC、DCS等控制系统。
c)对设备进行功能测试，确保设备各项功能正常。
4.系统调试a)对整个系统进行电气连锁和安全控制的测试，确保系统安全可靠。
b)对系统进行调试和测试，确保系统各项功能正常。
5.故障排除a)在调试过程中遇到故障时，及时进行排除，确保故障不影响调试进度。
b)对常见的故障进行分类和总结，积累经验，提高调试效率。
六、安全和质量管理1.严格遵守安全操作规程，确保人员和设备的安全。
2.保证调试工作的质量，严格按照工程设计和要求进行操作和测试。
3.及时记录和反馈调试情况，及时解决调试工作中遇到的问题。
4.确保调试工作的纪律性，做到有序进行，不拖延时间。
七、风险与应对2.人员安全：加强安全教育和培训，提高人员安全意识，切实保护人员安全。
电气部分系统联合调试方案
电气部分系统联合调试方案一、调试目标和要求1.调试目标：-确保电气系统能够正常运行；-确保各个电气设备的功能正常；-确保电气部分与其他系统协调工作。
2.调试要求：-根据设计要求，检查电气系统的安装和连接是否正确；-检查各个电气设备的电气参数是否正常；-调试电路连接，确保信号传输的准确性和稳定性；-检查电气系统的接地是否标准，确保安全可靠；-调试部分与整体系统的协调工作，确保各个系统能够正常运行。
二、调试方案1.分阶段调试：-初步调试阶段：检查电气系统的基础安装和连接问题，确保设备的供电和接地情况良好。
并进行设备的基础功能测试，确保设备能够正常工作。
-中间调试阶段：对电气系统的各个部分进行综合调试，检查电气设备的参数是否正常，对电路连接进行调试，确保信号的传输准确性和稳定性。
并进行模拟实验，测试部分系统的协调工作。
-后期调试阶段：对整个电气系统进行整体调试，确保各个系统能够正常运行，处理系统间的协调问题。
并进行负载实验，测试系统的稳定性和可靠性。
2.调试步骤：-步骤一：检查电气设备的安装和连接情况，确保连接准确、牢固、可靠。
-步骤二：检查电气设备的电气参数，如电压、电流、功率等，确保设备满足设计要求。
-步骤三：对于复杂的控制系统，将不同设备组成的子系统先行调试，并确保子系统能够正常工作。
然后根据系统设计原理和接口规范，逐步联合调试各个子系统，并进行模拟实验。
-步骤四：对电路连接进行调试，确保信号传输的准确性和稳定性。
通过仪器设备对信号进行采集和分析，对数据进行校验和处理。
-步骤五：检查电气系统的接地情况，确保接地标准符合要求，保证安全可靠。
-步骤六：对整个电气系统进行整体调试，进行负载实验，测试系统的稳定性和可靠性。
根据实际情况进行参数调整和优化，确保系统能够正常运行。
三、调试工具和设备1.电气参数测量仪器：如示波器、电流表、电压表等，用于检测电气设备的电气参数。
2.接地测试仪：用于检测电气系统的接地情况。
电气调试计划方案
电气调试计划方案一、引言电气调试是在电气设备安装和电气系统建成后，为了确保设备和系统的正常运行而进行的一系列测试、检查和调整工作。
电气调试是保证电气设备安全、稳定运行的一个重要环节，对于确保电气系统的可靠性和稳定性具有重要意义。
本文将提出一个电气调试计划方案，以确保电气设备和系统按照设计要求运行。
二、目标和任务目标：确保电气设备和系统按照设计要求安全、稳定运行。
任务：1.全面检查电气设备和系统的安装质量；2.测试电气设备和系统的功能性能；3.调整电气设备和系统的参数以满足设计要求；4.发现和解决电气设备和系统中存在的问题。
三、调试计划的步骤和方法1.调试前的准备工作1.1确定调试人员和分工；1.2编制调试计划表，明确调试的步骤和方法；1.3准备测试设备和工具；1.4做好安全防护措施，确保调试过程的安全。
2.电气设备和系统的安装质量检查2.1检查电气设备和系统的安装位置是否符合要求；2.2检查设备和系统的接线是否正确；2.3检查设备和系统的接地是否良好；2.4检查设备和系统的绝缘性能是否合格；2.5检查设备和系统的外观是否完好。
3.电气设备和系统的功能性能测试3.1检查设备和系统的电源供应是否正常；3.2检查设备和系统的开关运行是否正常；3.3检查设备和系统的保护装置是否正常；3.4检查设备和系统的仪表显示是否准确；3.5检查设备和系统的通信联络是否正常；3.6检查设备和系统的运行稳定性。
4.电气设备和系统的参数调整4.1根据设计要求，调整设备和系统的电气参数；4.2做好参数调整记录，以备后续参考；4.3检查调整后的设备和系统的运行情况，确保参数的合理性和准确性。
5.问题的发现和解决5.1在调试过程中，记录发现的问题；5.2分析问题的原因，制定解决方案；5.3实施解决方案，验证问题的解决情况；5.4做好问题处理记录，以备以后参考。
四、调试计划的要求和注意事项要求：1.调试人员应具备一定的电气知识和调试经验；2.调试人员应严格按照调试计划进行工作；3.调试过程要注重安全，遵守操作规程。
电气系统调试方案
电气系统调试方案一、调试流程1.准备工作：在进行电气系统调试之前，需要先了解系统的具体结构和工作原理，并准备好所需的调试工具和设备。
同时，要确保系统的电源和接地等基础设施正常工作。
2.检查与确认：对电气系统的各个部分进行检查，包括接线、元件、设备等，确保其没有损坏和故障。
同时，检查系统的接地和绝缘情况，确保安全可靠。
3.功能调试：按照系统的功能要求进行调试，包括电源、开关、控制和保护等功能的测试。
通过对元件和设备进行逐个检查和测试，确保系统的各项功能正常运行。
4.故障排除：在调试过程中，如果发现系统出现故障或异常，需要进行相应的故障排除。
首先要确定故障的具体原因，并对出现故障的部分进行修复或更换。
5.实际运行测试：完成功能测试后，对整个电气系统进行实际运行测试。
通过对各个系统的联动和配合进行测试，判断系统的整体性能和运行情况。
6.结果记录：在调试过程中，需要对各项测试和故障排除的结果进行详细的记录。
包括测试的时间、结果和问题等，以便于后续的分析和总结。
二、调试方法1.逐一调试：按照系统的结构和功能要求，逐一对各个部分进行调试。
从电源开始，逐层逐步进行调试，确保先后关系和功能的正确性。
2.渐进逼近：对于复杂的电气系统，可以采用渐进逼近的调试方法。
从简单的部分开始调试，逐渐加入更复杂的部分，以确保每一部分都能正常运行。
3.分步调试：对于大型电气系统，可以采用分步调试的方法。
将整个系统划分为多个部分，分别进行调试，最后再进行整体调试。
这样可以减小调试的复杂度和风险。
4.逆向调试：在调试过程中，如果发现系统出现故障，可以采用逆向调试的方法进行排查。
从故障部分开始，逐步向前进行调试，找出故障的原因和解决方法。
三、调试注意事项1.安全第一：在进行电气系统调试之前，必须确保人员的安全和系统的安全。
必须佩戴防护用具，确保操作人员充分了解系统的工作原理和安全规范。
2.依据规范：在进行电气系统调试时，必须遵守相关的规范和标准。
电气工程调试方案
电气工程调试方案电气工程调试方案是指电气工程师在电气工程项目中进行系统调试、运行和优化的方案。
调试是确保电气设备和系统能够按照设计要求进行正常运行的重要环节。
下面是一个电气工程调试方案的示例，用于指导电气工程师进行调试工作。
1.调试目标和原则在开始调试之前，首先要明确调试的目标和原则。
调试的目标是保证系统安全、稳定、正常运行，并满足设计规范和要求。
调试的原则是按照先易后难、先局部后整体的顺序进行，逐步排除故障、进行优化。
2.调试前准备工作2.1准备调试方案和调试流程，明确调试步骤和操作要点。
2.2熟悉电气工程设计方案和设备原理，了解系统结构和相关参数。
2.3查阅设备和系统的操作手册、维护手册，掌握设备和系统的调试和故障排除方法。
2.4检查调试所需的工具、仪表和备品备件是否齐全。
2.5确保相关人员参加调试工作具备必要的技术知识和操作经验。
3.调试步骤3.1检查系统接线和连接。
确认所有设备是否正确接线、插接，是否与地线连接良好。
3.2逐步对设备进行初次调试。
按照设备操作手册的要求，依次对设备进行初次开机、调试、运行。
检查设备是否运转正常，是否出现异常声音、异味等情况。
3.3对系统进行初步调试。
依照系统设计方案和操作手册的要求，对系统进行初步开机、调试、运行。
检查系统是否具有正常的工作状态，各设备是否正常工作，能否满足设计要求。
3.4进行系统性能测试。
对系统主要功率设备进行负载测试，检查系统是否在额定负载下正常工作，各项参数是否满足设计要求。
3.5进行系统安全测试。
对系统进行安全测试，检查系统是否具备过载、欠载、短路等情况下的保护功能，各种保护装置是否工作正常。
3.6进行系统优化调整。
根据实际调试情况，对系统参数进行优化调整，以提高系统效率、稳定性和安全性。
4.调试记录和总结4.1在调试过程中，及时记录调试的过程和结果，包括设备的工作情况、参数的调整情况、系统的工作状态等。
4.2对调试过程中出现的问题进行简要分析和处理，总结解决方法和经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气专业调试方案
编制单位:
编制人员:
审核:
审批:
编制时间:
1编制依据........................................................ 错误!未定义书签。
1.1概述 ....................................................... 错误!未定义书签。
2组织机构........................................................ 错误!未定义书签。
3调试计划........................................................ 错误!未定义书签。
4工具准备........................................................ 错误!未定义书签。
5技术准备措施................................................ 错误!未定义书签。
6技术措施........................................................ 错误!未定义书签。
6.1系统调试前的检查.......................................... 错误!未定义书签。
6.2正式送电.......................................................... 错误!未定义书签。
6.3变配电室内变压器、高压柜、开关柜、低压柜必须安装单位调试完成。
.................................................... 错误!未定义书签。
6.4低压动力线路试运行...................................... 错误!未定义书签。
6.5低压动力线路送电.......................................... 错误!未定义书签。
6.6照明线路的送电及试灯.................................. 错误!未定义书签。
6.7调试时可能遇见的问题及解决方法.............. 错误!未定义书签。
7安全措施........................................................ 错误!未定义书签。
1编制依据
1.1 中国建筑科学研究院提供的施工图纸。
1.2 DL408-91能源部《电业安全工作规程》( 发电厂和变电所电气部分)
1.3 厂家提供的配电箱( 柜) 原理图、二次接线图。
1.4 建筑电气工程施工质量验收规范。
1.5 设备厂家提供的设备参数。
1.6 留学生综合楼机电设备安装总包合同工程概况
1.1概述
1.1.1本工程为对外经贸大学留学生综合楼, 位于北京市朝阳区惠新东街, 主要功能为宿舍, 建筑高度45米, 建筑面积: 49979.2m2; 其中: 地上为35000 m2; 地下为14979.02 m2。
地上部分段10层、13层, 局部9层, 地下2层。
建筑耐火等级: 一级; 结构形式: 框架-剪力墙结构; 抗震设防烈度: 8度。
地下2层为人防工程, 按核5级, 常5级一等人员掩蔽设计。
分为四个防护单元, 17个抗暴单元。
1.1.2电气工程概况。
