BD-200功放后级放大电路
D类功放电路介绍入门经典
传统的音频功率放大器有a类、ab类、b类、c类等几种，其功率放大器件（电子管、晶体管、场效应管、集成电路等）均工作于线性放大区域，属线性放大器，其效率普遍不高，通常ab类放大器的效率不会超过60%。
采用d类开关放大电路可明显提高功放的效率。
d 类功放将音频信号转变为宽度随信号幅度变化的高频脉冲，控制功率管以相应的频率饱和导通或截止，功率管输出的信号经低通滤波器驱动扬声器发声。
因功率管大部分时间处于饱和导通和截止状态，功率损耗很小，其效率可达90%以上。
典型的d类功放可提供200w输出，效率达94%，谐波失真在1%~2.8%。
d类功放保真度不如线性放大器，但在很多场合已能满足要求，例如汽车音响系统只要求低功率输出时失真小于2%，满功率输出时小于5%，而且经过改进d类功放的性能还将有所提高。
另外，d类功放不存在交越失真。
d类开关放大器的概念源于50年前，但因其工作频率至少应为音频信号上限频率（20khz）的4~5倍，早期采用电子管、晶体管的电路在功率、效率等方面还不能充分体现其优越性。
20世纪80年代出现了开关速度和导通损耗满足要求的mosfet，近年来又出现了集成前置驱动电路，如harris公司的hip4080，从而推动了d类功放的实用发展。
d类功放所用的mosfet为n沟道型，因为n型沟道mosfet的导通损耗仅为相应规格的p沟道mosfet的1/3。
d类开关放大器由积分器、占空比调制器、开关驱动电路及输出滤波器组成，图1(a)所示的电路为采用半桥驱动的d类功放，它采用了固定频率的占空比调制器，功率管输出的方波信号与音频信号混合作为负反馈信号送入积分器。
积分器兼有滤波作用，输出修正信号送占空比调制器，占空比调制器由比较器和三角波发生器组成[图1(b)]，用修正信号对三角波进行调制产生调制输出，推动功率管工作。
负反馈应取自低通滤波器之前，否则因滤波后的信号与输入的信号有相位差（二阶滤波器可能引起180°的相位差），可能引起电路自激，需采用复杂的相位补偿电路。
dB的计算
dB的计算(2008-05-28 15:52:44)转载▼分类：移动通信规划设计仿真标签：杂谈一般来讲，在工程中，dB和dB之间只有加减，没有乘除。
而用得最多的是减法：dBm 减dBm 实际上是两个功率相除，信号功率和噪声功率相除就是信噪比（SNR）。
比如：30dBm - 0dBm = 1000mW/1mW = 1000 = 30dB。
dBm 加dBm 实际上是两个功率相乘，没有实际的物理意义。
放大器级联时，总的放大倍数是各级相乘。
用分贝做单位时，总增益就是相加。
若某功放前级是100倍(20dB)，后级是20倍(13dB)，那么总功率放大倍数是100×20=2000倍，总增益为20dB＋13dB=33dB。
可见天线增益、馈线损耗、等的单位dB含义为，把原信号放大或缩小了多少倍。
如果把增益定义为+dB，把损耗定义为-dB，就只存在加法运算了。
例如某发射机发射功率为200mW即23dBm,经一堵墙，损耗是4dB,即变为原来的0.398107 倍，按功率算200*0.398107=79.6213411mW,按dB算为23-4=19dBm,19dBm正好是79.6213411mW手机的人体损耗为-3dB，意味着手机信号的一半被人体损耗掉了，-1dB对应的是0.8,1dB的增益对应的是1.258925，0dB对应1（没有增益也么有损耗）,3dB大约为2通信工程中功率的dB公式为:A=10*log(B,10)反函数为:B=power(10,A/10)A:dB表示B:绝对功率dB和dBm(2009-12-29 14:15:32)转载▼分类：基础标签：杂谈dBm意即分贝毫瓦功率单位与P（瓦特）换算公式：dBm=30+10lgP (P:瓦)首先，DB 是一个纯计数单位：dB = 10logX。
dB的意义其实再简单不过了，就是把一个很大（后面跟一长串0的）或者很小（前面有一长串0的）的数比较简短地表示出来。
D 类放大高效率音频功率放大器电路图原理
D类放大高效率音频功率放大器电路图原理为提高功放效率，以适应现代社会高效、节能和小型化的发展趋势，以D类功率放大器为核心，以单片机89C51和可编程逻辑器件（FPGA）进行控制及时数据的处理，实现了对音频信号的高效率放大。
系统最大不失真输出功率大于1W,可实现电压放大倍数1~20连续可调，并增加了短路保护断电功能，输出噪声低。
系统可对功率进行计算显示，具有4位数字显示，精度优于5%。
传统的音频功率放大器主要有A类（甲类）、B类（乙类）和AB（甲乙类）。
A类功率放大器在整个输入信号周期内都有电流连续流过功率放大器件，它的优点是输出信号的失真比较小，缺点是输出信号的动态范围小、效率低，理想情况下其最高效率为50%.B类功率放大器在整个输入信号周期内功率器件的导通时间为50%,它的优点是在理想情况下效率可达78.5%,但缺点是会产生交越失真，增加噪声。
AB类（甲乙类）功率放大器是以上两种放大器的结合，每个功率器件的导通时间在50%~100%之间，兼有甲类失真小和乙类效率高的特点，其工作效率介于二者之间。
传统音频功率放大器效率偏低，体积偏大的缺点与音频功率放大高效、节能和小型化的发展趋势的矛盾，催生了D类（丁类）音频功率放大器出现和发展。
本系统即采用D类功率放大实现，并用单电源供电，符合现代社会对电源小巧、便携要求的实际需要。
1系统方案论证与选择1.1整体方案方案①：数字方案。
输入信号经前置放大调理后，即由A/D采入单片机进行处理，三角波产生及与音频信号的比较均由软件部分完成，然后由单片机输出两路完全反向的PWM 波给入后级功率放大部分，进行放大。
此种方案硬件电路简单，但会引入较大数字噪声。
方案②：硬件电路方案。
三角波产生及比较、PWM产生仍由硬件电路实现，此方案噪声较小、且幅值能做到更大，效果较好，故采用此方案。
1.2三角波产生电路设计方案①：利用NE555产生三角波。
该电路的特点是采用恒流源对电容线性冲、放电产生三角波，波形线性度较好、频率控制简单，信号幅度可通过后加衰减电位器控制。
简析DX—200发射机ADPAL电路
简析DX—200发射机ADPAL电路文章主要介绍和分析DX-200机AD转换板的AD转换器和ADPAL电路PAL22V10的a基本原理，写出了ADPAL电路的逻辑方程式，并介绍了用GAL22V10代替PAL22V10的操作方法。
标签：模数转换器；ADC00305；可编程逻辑器件PLD；PAL22V10；GAL2210前言DX-200数字调幅中波广播发射机的AD转换板电路是该发射机重要组成部分，其ADPAL逻辑电路是AD转换板的难点，分析该电路有助于掌握AD转换板的原理。
下面主要就AD转换器ADC00305芯片和ADPAL芯片PAL22V10的工作原理进行简要分析。
1 AD转换器ADC00305ADC00305芯片是一片专用12位高速模数转换器。
由于该芯片主要用于军品，本人无法找到该芯片的内部电路和详细资料，其主要技术参数如下：（1）分辨率：12位。
（2）线性误差：1/2LSB。
（3）单通道输入，输入电压0～5V或0～10V。
（4）转换时间：528nS。
（5）最大功耗：2600耗瓦。
（6）12位二进制输出。
（7）内部带采样/保持器。
该芯片由ICL-DDC公司和AD公司生产，芯片引脚图如图1所示。
该芯片内置时钟电路和参考电压源，采用“闪烁”转换技术。
输入范围可通过连接输入引脚到芯片上指明范围引脚来选择。
数字输出在状态输出跳变到不忙状态后更新，并在下次转换更新前有效。
所有数字输入和输出与TTL兼容。
ENCO为启动转换输入端，其脉冲上升沿启动转换。
经过528 nS 后转换结束，转换后数据在总线BIT1～BIT12准备好，并在RDY脚输出一个宽度为140nS 低脉冲，用于锁存转换器输出数据。
RDY为数据准备端，低电平有效。
2 ADPAL芯片PAL22V10控制AD转换器工作电路由一片ADPAL芯片PAL22V10构成。
PAL22V10是可编程阵列逻辑芯片，它采用了可编程的“与”阵列和固定输出的“或”阵列结构，其结构图如图2所示。
BD200使用说明书

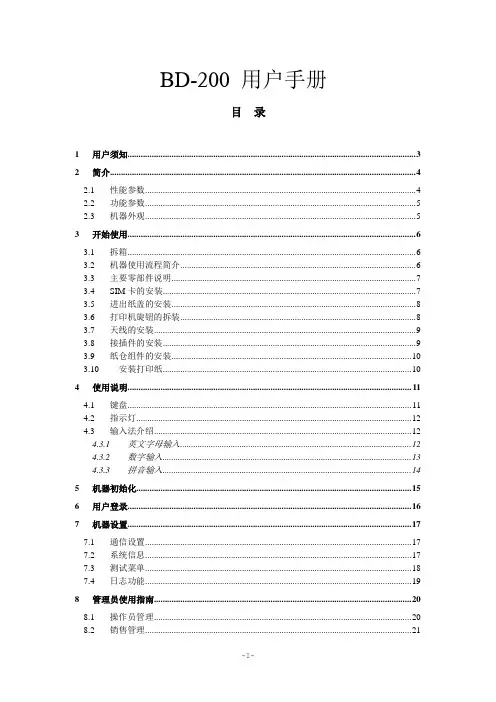

BD-200 用户手册目录1用户须知 (3)2简介 (4)2.1 性能参数 (4)2.2 功能参数 (5)2.3 机器外观 (5)3开始使用 (6)3.1 拆箱 (6)3.2 机器使用流程简介 (6)3.3 主要零部件说明 (7)3.4 SIM卡的安装 (7)3.5 进出纸盖的安装 (8)3.6 打印机旋钮的拆装 (8)3.7 天线的安装 (9)3.8 接插件的安装 (9)3.9 纸仓组件的安装 (10)3.10 安装打印纸 (10)4使用说明 (11)4.1 键盘 (11)4.2 指示灯 (12)4.3 输入法介绍 (12)4.3.1英文字母输入 (12)4.3.2数字输入 (13)4.3.3拼音输入 (14)5机器初始化 (15)6用户登录 (16)7机器设置 (17)7.1 通信设置 (17)7.2 系统信息 (17)7.3 测试菜单 (18)7.4 日志功能 (19)8管理员使用指南 (20)8.1 操作员管理 (20)8.2 销售管理 (21)8.3 机器设置 (23)8.4 软件升级 (25)8.5 数据升级 (26)8.6 修改密码 (26)9操作员使用指南 (27)9.1 操作员设置 (27)9.2 操作员功能操作 (28)9.3 保单销售 (29)9.4 废单操作 (32)9.5 退单操作 (33)10外设的使用指南 (33)10.1 外接PS2键盘 (33)10.2 二代身份证读卡器 (33)11常见问题 (34)12售后服务 (35)13附件 (36)13.1 批量导入文件说明 (36)1用户须知首先，感谢您选用我公司的保险终端设备。
