交接箱验收规范

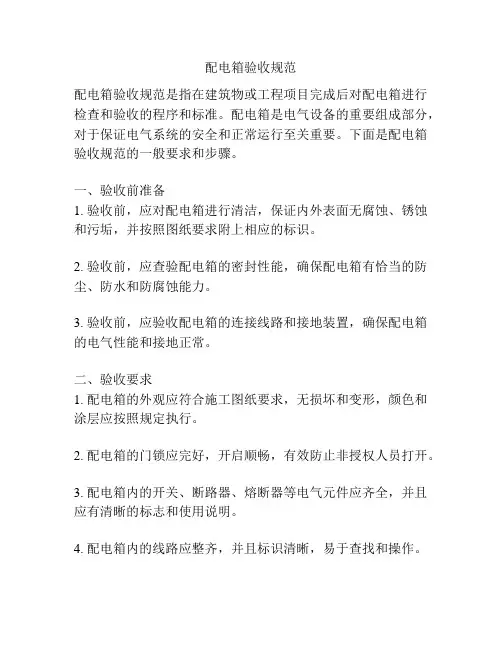

配电箱验收规范
配电箱验收规范配电箱验收规范是指在建筑物或工程项目完成后对配电箱进行检查和验收的程序和标准。
配电箱是电气设备的重要组成部分，对于保证电气系统的安全和正常运行至关重要。
下面是配电箱验收规范的一般要求和步骤。
一、验收前准备1. 验收前，应对配电箱进行清洁，保证内外表面无腐蚀、锈蚀和污垢，并按照图纸要求附上相应的标识。
2. 验收前，应查验配电箱的密封性能，确保配电箱有恰当的防尘、防水和防腐蚀能力。
3. 验收前，应验收配电箱的连接线路和接地装置，确保配电箱的电气性能和接地正常。
二、验收要求1. 配电箱的外观应符合施工图纸要求，无损坏和变形，颜色和涂层应按照规定执行。
2. 配电箱的门锁应完好，开启顺畅，有效防止非授权人员打开。
3. 配电箱内的开关、断路器、熔断器等电气元件应齐全，并且应有清晰的标志和使用说明。
4. 配电箱内的线路应整齐，并且标识清晰，易于查找和操作。
5. 配电箱的电气连接应牢固可靠，无线路接地和短路现象。
6. 配电箱的接地系统应完整，并符合电气安全规范的要求。
三、验收步骤1. 初步验收：进行外观检查，确认配电箱的外观完好，开关和门锁功能正常。
2. 功能验收：使用测试设备对配电箱内的电气元件进行测试和检查，包括开关、断路器和接地装置等。
3. 线路验收：对配电箱内的线路进行检查和测量，确保无线路接地和短路现象。
4. 安全验收：对配电箱的接地系统进行检查，确认其完整性和符合要求。
5. 记录和报告：将验收结果进行记录，并填写相关的报告，包括配电箱的基本信息、验收结果和不合格项的整改要求。
四、验收标准配电箱的验收应符合相关的标准和规范，如《建筑电气工程施工与验收规范》、《建筑电气工程施工与验收操作规范》等。
五、验收后处理1. 验收合格的配电箱，应按照设计要求进行接线和投入使用，同时加强对配电箱的日常维护和管理。
2. 验收不合格的配电箱，应及时整改，修复和更换不符合要求的部件和设备，直至合格为止。
以上是配电箱验收规范的一般要求和步骤，根据具体项目情况，可以适当增加或调整相关内容。
电缆交接箱规范
电缆交接箱规范
目 录
• 电缆交接箱概述 • 电缆交接箱规范要求 • 电缆交接箱的安装与验收 • 电缆交接箱的使用与维护 • 电缆交接箱规范的发展趋势与展望
01 电缆交接箱概述
定义与作用
定义
电缆交接箱是一种用于连接和分 配电缆的设备，通常安装在户外 ，用于实现不同用户或不同区域 之间的电力分配。
防雷保护
应配置合适的防雷保护装置，以保护 设备免受雷电损害。
03 电缆交接箱的安装与验收
安装环境与条件
安装环境
电缆交接箱应安装在干燥、通风良好、无尘土飞扬的环境中 ，避免安装在潮湿、高温、多尘或具有腐蚀性气体的环境中 。
基础要求
电缆交接箱的基础应平整、坚固，能够承受电缆交接箱的重 量和运行过程中的振动。
标识与配线图
应在箱内设置标识和配线 图，方便维护和管理。
电缆接入方式
电缆引入孔
应设置合适的电缆引入孔，方便 电缆接入箱内。
电缆固定方式
应采用合适的电缆固定方式，如卡 子、绑扎带等，确保电缆稳固。
电缆密封
应采用密封材料对电缆引入孔进行 密封，防止水、尘等进入箱内。
接地与防雷措施
接地方式
应按照相关标准要求进行接地，确保 设备安全。
记录
对日常维护保养情况进行记录，以便于跟踪和管 理。
常见故障与排除方法
故障一
电缆交接箱内部温度过高。排除方法：检查电缆的接入数量和通 风散热情况，确保通风散热良好。
故障二
电缆交接箱内部湿度过大。排除方法：检查电缆交接箱的密封性能， 确保密封良好，防止湿气进入。
故障三
接线端子松动或锈蚀。排除方法：定期检查并紧固接线端子，对于 锈蚀的端子进行清理或更换。
交接箱验收规范
交接箱验收规范目录第一章总则 (3)第二章器材检验标准 (3)第三章光缆交接箱基座安装标准 (4)第四章光缆交接箱安装标准 (6)第五章光缆交接箱接地标准 (7)第六章光缆交接箱密封标准 (7)第七章光缆交接箱的验收内容 (7)第一章总则第一条本规范适用于综合业务区新建光交接箱工程验收。
第二条本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。
第四条工程验收必须严格执行本规范的规定，加强质量检查工作，确保工程质量。
第五条在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。
第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有产品质量验收合格证，厂方提交的产品测试记录。
第七条光缆交接箱检验应符合下列要求：（一）光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。
（二）光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min 应不击穿、无飞狐现象。
（三）光缆交接箱高压防护接地装置，其地线的截面积≥6平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
第三章光缆交接箱基座安装标准第八条落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
第九条交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
第十条交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。
仓库货物交接与验收要求
仓库货物交接与验收要求合同书甲方：（仓库名称/公司名称）地址：联系人：电话：乙方：（货物提供方名称/公司名称）地址：联系人：电话：鉴于甲方作为仓库提供方，乙方作为货物提供方，双方就仓库货物的交接与验收达成以下协议：一、交接责任与义务1. 甲方负责提供安全、干净、有序的仓库空间，确保货物存储环境符合相关法律法规和行业标准。
2. 甲方负责仓库设备和设施的维护保养，确保设备正常运转。
3. 甲方提供合适的搬运工具和劳动力，协助乙方将货物从运输车辆上搬运至仓库，并在仓库内进行分类、摆放。
4. 乙方负责将货物按照提供方提供的清单或规定，尽快、准确地交付给甲方仓库，并提供相关运输单据和文件。
二、验收责任与义务1. 甲方在接收货物时应对货物进行验收，检查货物的数量、包装、质量等是否符合乙方提供的清单或规定，并记录在交接验收单上。
2. 如发现货物的数量、包装或质量问题，甲方应立即通知乙方，并协商处理方式，确保问题得以解决。
3. 验收合格的货物，甲方将进行入库处理，并发给乙方相应的入库确认单。
4. 若乙方要求甲方在仓库进行质量检测，请乙方提前提供相应的检测要求和检测仪器设备，由乙方承担检测费用。
三、风险与损失1. 在货物交接和验收过程中，若因甲方的过失导致货物损坏、丢失等情况发生，甲方应承担相应的赔偿责任。
2. 若因乙方在货物交接和验收过程中的过失导致货物损坏、丢失等情况发生，乙方应承担相应的赔偿责任。
3. 双方应根据货物的性质和价值来确定货物损失的赔偿标准。
四、保密条款1. 双方同意对涉及到仓库货物交接和验收的商业秘密和技术、财务等相关信息予以保密。
2. 未经对方书面同意，任何一方不得向第三方披露涉及到本合同的任何信息，并确保工作人员也遵守保密义务。
五、争议解决在履行本合同过程中，若发生任何争议，双方应友好协商解决；若协商不成，可根据双方约定的争议解决方式进行处理，如达不成一致，应提交有管辖权的人民法院解决。
六、其他条款1. 本合同自双方签字盖章之日起生效，具有法律约束力。
光交接箱验收规范(初稿)V1
光交接箱验收规范(初稿)V11.总则1.1 本规范适用于本地传输网新建光交接箱工程，宽带小区光交接箱验收，也可参照执行。
1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。
1.4 工程验收必须严格执行本规范的规定，加强质量检查工作。
确保工程质量。
1.5 在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。
2.器材检验2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有厂品质量验收合格证，厂方提交的厂品测试记录。
2.2 光缆交接箱检验应符合下列要求：1.光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。
2.光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min应不击穿、无飞狐现象。
3. 光缆交接箱高压防护接地装置，其地线的截面积≥6平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
3.光缆交接箱基座的安装落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
3.1交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
3.2交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。
3.3交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。
运输中的货物交接与验收规定
运输中的货物交接与验收规定一、货物交接规定在运输中，货物的交接是确保货物能够安全到达目的地的重要环节。
为了保障交接过程的顺利进行，以下是货物交接的一些规定：1. 双方应提前预约交接时间和地点，确保交接过程能够方便地进行。
2. 在货物交接前，双方应核对货物种类、数量、包装状态等信息，确保一致无误。
3. 在交接时，双方应进行货物清点，确认数量是否准确，以防货物缺损或超额。
4. 如发现货物有损坏或缺损的情况，应及时记录，并在交接单上进行详细描述和签字确认。
5. 交接完成后，双方应在交接单上签字确认，表示货物交接的正常完成。
二、货物验收规定货物验收是收货一方对运输过程中的货物进行检查和确认的过程，以确保货物完好无损。
以下是货物验收的一些规定：1. 收货方应在接收货物时进行验收，检查货物的包装是否完好，有无破损或变形。
2. 收货方应根据交接单上的描述，核对货物种类、规格、数量是否与实际一致。
3. 如发现货物与交接单上的信息不符，或发现货物有损坏的情况，收货方应立即联系托运方，并记录并细致描述货物的问题。
4. 在验收过程中，收货方应做好记录，如拍照、录像等，以备后续处理。
5. 当货物经过检查并确认无误后，收货方应在验收单上签字确认。
三、违约责任在货物交接和验收过程中，如果任何一方违反了上述规定，造成了损失或纠纷，应负相应的违约责任。
1. 如果托运方未按时交付货物或交付的货物与交接单信息不符，应承担责任并赔偿收货方的损失。
2. 如果托运方提供的货物在交接或验收过程中被发现有损坏或缺损等问题，托运方应负责修复或赔偿相关损失。
3. 如果收货方未按时验收货物或未如实记录问题，导致后续难以追究责任或索赔，应承担相应责任。
4. 双方应保留交接和验收过程的相关证据，以便在纠纷处理时能够提供必要的依据和证明。
以上是在运输中的货物交接与验收规定，借助这些规定，可以确保货物交接过程的准确无误，保障双方的利益和权益。
只有通过规范的交接与验收流程，才能保证货物能够安全、完整地到达目的地。
配电箱验收规范
配电箱验收规范配电箱验收规范配电箱是供电系统中非常重要的设备，负责接收来自主电箱的电源，并将电能送达到各个用电设备中。
为了确保配电箱的安全和功能稳定性，需要进行严格的验收工作。
下面是配电箱验收规范的内容：一、前期准备1. 准备验收人员和相关测量仪器，确保验收人员具备相关知识和技能。
2. 查验所购买的配电箱是否符合国家标准和设计要求，包括外观质量、尺寸、安装孔位、配电规格等。
二、外观检查1. 验证配电箱的外观质量，包括箱体是否完好、无明显变形、无划痕和无严重生锈等。
2. 检查配电箱的门板、固定螺丝和密封胶条是否齐全且完好。
3. 确认配电箱的绝缘材料是否完整，不得存在遗漏、断裂等情况。
三、内部检查1. 检查配电箱内部的接线板是否规范、整齐，导线的接头是否紧固，接线是否正确。
2. 验证配电箱内部的电气元件是否牢固，如断路器、熔断器、电流互感器等。
3. 检查配电箱内部的线缆固定是否牢固，无松动、跳脱等情况。
4. 确认配电箱内的接地装置是否正常，接地电阻是否合格。
5. 检查配电箱内的绝缘性能是否符合要求，使用绝缘电阻测试仪进行测试。
四、功能测试1. 将配电箱接入电源，确认供电是否正常，电压和频率是否稳定。
2. 逐个检查配电箱中的断路器或熔断器是否可靠，能否正常断电、合电。
3. 测试配电箱中的漏电保护器是否灵敏，能否及时跳闸，确保人身安全。
4. 验证配电箱的过载保护功能，通过负荷测试，确认过载时是否断电。
5. 检查配电箱的漏电保护功能，通过漏电电流测试，确认漏电时是否及时切断电源。
五、记录和报告1. 验收人员应当做好详细的验收记录，包括检查项、测试结果、问题和不合格项等。
2. 若发现问题或不合格项，应立即报告相关责任人和供应商，要求处理或更换。
3. 形成验收报告，记录配电箱的详细信息，并签字确认。
最后，配电箱的验收应该由具备相关知识和技能的专业人员进行，严格按照上述规范进行操作，确保配电箱的安全性和功能稳定性，保障用电系统的正常运行。
光交验收规范
光缆交接箱验收标准1、光交箱箱体质量：安装完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等感官问题。
2、光交箱安装工程质量。
（含底座）：光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。
墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。
其抹灰强度符合标准。
光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。
箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。
3、接地要求：按设计安装接地体，接地体用2根Φ60长1700cm镀锌钢管，并用40×4接地扁钢与接地体焊接打入地下，扁钢长度以满足接地阻值和地理实际确定。
用大于10平方多股软铜线分别与扁钢和箱体按地点联接，其接地阻值不大于5欧母。
3、光交箱箱体标识。
(1)、移动标识：正面喷印中国移动标识和联系电话，字迹清晰、端正、明显。
（2）、物理位置标识：物理位置标识以道路名称命名，喷印在箱体正面，移动标识下方，命名方式：街以南为1号直至结尾，路以东为1号直至结尾，如：XX大街01…….至最后一个光交箱，以此类推。
5、光交箱引上管长度：Pvc管或子管引出箱体时，应超出箱底部15--20cm，多条管时排列整齐，安装牢固，不产生错乱、倾斜情况。
6、光交箱门锁是否好用。
安装完毕后保证光交箱门锁正常开启，门不可变形，施工完毕后及时上交光交箱全部钥匙。
7、光缆标牌（芯数、通达方向）光缆布放时接地必须可靠，安装牢固。
纤芯必须增加保护管，光缆标签准确，标牌内容为二行：第一行起始方向，第二行为光缆芯数，多条光缆时标牌应错开，绑扎整齐。
标签如：邮政楼至边杖子144芯。
标签大小适宜，粘贴牢固。
8、尾纤盘放是否规整。
光交箱采用2米长尾纤，排列整齐，多余部分盘放在盘纤盘内，不可交叉，层次分明。
9、尾纤标签是否规范。
要求（1）标签为机打塑料压膜标签，（2）标签内容为3行，第一行描述本端光交箱机柜编号和连接器端子号，第二行描述业务信息和电路代号，第三行描述业务对端DDF架信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交接箱验收规范
目录
第一章总则 (3)
第二章器材检验标准 (3)
第三章光缆交接箱基座安装标准 (4)
第四章光缆交接箱安装标准 (6)
第五章光缆交接箱接地标准 (6)
第六章光缆交接箱密封标准 (7)
第七章光缆交接箱的验收内容 (7)
第一章总则
第一条本规范适用于综合业务区新建光交接箱工程验收。
第二条本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。
第四条工程验收必须严格执行本规范的规定，加强质量检查工作，确保工程质量。
第五条在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。
第二章器材检验标准
第六条工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有产品质量验收合格证，厂方提交的产品测试记录。
第七条光缆交接箱检验应符合下列要求：
（一）光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度
≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。
（二）光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min 应不击穿、无飞狐现象。
（三）光缆交接箱高压防护接地装置，其地线的截面积≥6平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
第三章光缆交接箱基座安装标准
第八条落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
第九条交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
第十条交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。
第十一条交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。
第十二条基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。
如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。
第十三条基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上有预先铸好的地脚螺丝（螺栓M12X30）用来固定交接箱。
并在基座中央预留一个长方洞（822mm×622mm）作光缆的出入口。
第十四条交接箱与基座接触处，应抹“八字灰”，以防进水。
第四章光缆交接箱安装标准
第十五条光缆及尾纤、跳纤、适配器在光交接箱内路由走向及固定方式应敷设设计要求并符合交接箱厂品说明书的要求。
第十六条挂墙式光缆交接箱的安装，应坚实、牢固，交接箱底部距地面符合设计要求。
第十七条架空光缆交接箱应安装在H杆的工作平台上，工作平台的底部距离地面应≥3m且不影响道路通行。
第十八条落地式光交接箱的安装位置、安装高度、防潮措施等应符合设计要求。
箱体安装必须牢固、安全、可靠，箱体的垂直偏差应≤3mm。
第五章光缆交接箱接地标准
第十九条光缆交接箱的递向必须单设地线，敷设接地线应符合设计要求，其地线的接地电阻值如下：
第六章光缆交接箱密封标准
第二十条光缆交接箱箱体与底座之间的引上管应使用玻璃胶、橡皮泥或专用合成密封材料进行密封处理，防止火、灰尘、
潮气从人井内进入交接箱。
第七章光缆交接箱的验收内容
第二十二条验收内容
（一）抽查基座的埋深---抽查1－2处；
（二）弯管和连接管道试通--- 抽测比例不小于10％；（三）检查基座的施工质量---抽查比例不小于10％，主要检查瓷砖外观、底座箱内的批荡、引上管处的密封性等；
（四）抽查箱体外观---抽查比例不小于10%，主要检查箱体是否横平竖直、牢固、安全。
（五）抽测箱体接地电阻是否满足要求，抽查抽查比例不小于10%；
（六）抽查光交接箱的安装位置是否满足要求，抽查抽查比例不小于10%；主要检查是否能前后开门，是否妨碍城市交通，是否方便配线光缆的布放。
