滚动轴承与滑动轴承的区别
轴承基本常识

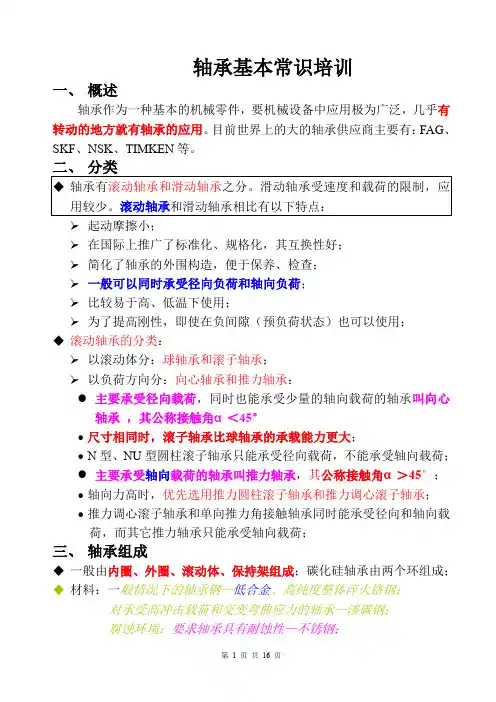

轴承基本常识培训一、概述轴承作为一种基本的机械零件，要机械设备中应用极为广泛，几乎有转动的地方就有轴承的应用。
目前世界上的大的轴承供应商主要有：FAG、SKF、NSK、TIMKEN等。
二、分类◆轴承有滚动轴承和滑动轴承之分。
滑动轴承受速度和载荷的限制，应用较少。
滚动轴承和滑动轴承相比有以下特点：起动摩擦小；在国际上推广了标准化、规格化，其互换性好；简化了轴承的外围构造，便于保养、检查；一般可以同时承受径向负荷和轴向负荷；比较易于高、低温下使用；为了提高刚性，即使在负间隙（预负荷状态）也可以使用；◆滚动轴承的分类：以滚动体分：球轴承和滚子轴承；以负荷方向分：向心轴承和推力轴承：●主要承受径向载荷，同时也能承受少量的轴向载荷的轴承叫向心轴承，其公称接触角α＜45°∙尺寸相同时，滚子轴承比球轴承的承载能力更大；∙N型、NU型圆柱滚子轴承只能承受径向载荷，不能承受轴向载荷；●主要承受轴向载荷的轴承叫推力轴承，其公称接触角α＞45°；∙轴向力高时，优先选用推力圆柱滚子轴承和推力调心滚子轴承；∙推力调心滚子轴承和单向推力角接触轴承同时能承受径向和轴向载荷，而其它推力轴承只能承受轴向载荷；三、轴承组成◆一般由内圈、外圈、滚动体、保持架组成；碳化硅轴承由两个环组成；◆材料：一般情况下的轴承钢—低合金、高纯度整体淬火铬钢；对承受高冲击载荷和交变弯曲应力的轴承—渗碳钢；腐蚀环境：要求轴承具有耐蚀性—不锈钢；新型材料；碳化硅；四、保持架◆作用：分离各个滚动体，使工作中的摩擦和发热量最小；保持滚动体之间距离相等，使载荷平均分配；使可分离轴承和内外圈相互摆时滚动体不致掉出；在轴承非承载区引导滚动体；◆分类：冲压钢板保持架：常见的浪形保持架（铆接的），其特点是：重量轻，占轴承空间小，能贮藏较多的润滑脂；黄铜实体保持架：也有铆接的，多为窗式；其特点是：能承受较高的强度和高温的环境；玻璃纤维增强尼龙（聚酰胺66）保持架：窗式；尼龙66的弹性大，重量轻的特点使得这类保持架适用于：有冲击振动力，有高的加速度（或减速度），内外圈出现相互倾斜的情况。
滑动轴承概述
滑动轴承概述轴承轴承支承轴及轴上零件，保证轴的旋转精度。
根据轴承工作的摩擦性质，可分为滑动轴承和滚动轴承。
滑动轴承具有工作平稳、无噪音、径向尺寸小、耐冲击和承载能力大等优点。
而滚动轴承是标准零件，成批量生产成本低，安装方便，广泛应用。
对于初学者来讲，滚动轴承的类型选择；寿命计算；组合设计是比较难掌握。
因此，滚动轴承的寿命计算和组合设计是本章讨论的重点。

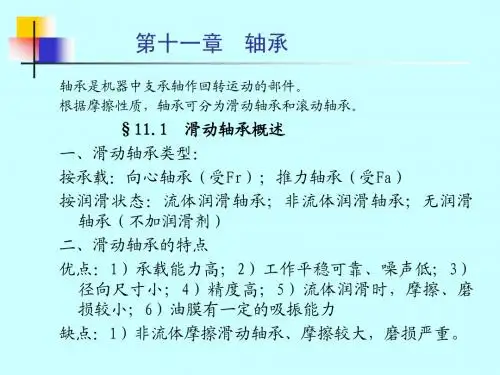

§11—1 滑动轴承概述一、滑动轴承的类型滑动轴承按其承受载荷的方向分为：（1）径向滑动轴承，它主要承受径向载荷。
（2）止推滑动轴承，它只承受轴向载荷。
滑动轴承按摩擦（润滑）状态可分为液体摩擦（润滑）轴承和非液体摩擦（润滑）轴承。
（1）液体摩擦轴承（完全液体润滑轴承）液体摩擦轴承的原理是在轴颈与轴瓦的摩擦面间有充足的润滑油，润滑油的厚度较大，将轴颈和轴瓦表面完全隔开。
因而摩擦系数很小，一般摩擦系数=0.001～0.008。
由于始终能保持稳定的液体润滑状态。
这种轴承适用于高速、高精度和重载等场合。
（2）非液体摩擦轴承（不完全液体润滑轴承）非液体摩擦轴承依靠吸附于轴和轴承孔表面的极薄油膜，单不能完全将两摩擦表面隔开，有一部分表面直接接触。
因而摩擦系数大，=0.05～0.5。
如果润滑油完全流失，将会出现干摩擦。
剧烈摩擦、磨损，甚至发生胶合破坏。
二、滑动轴承的特点优点：（1）承载能力高；（2）工作平稳可靠、噪声低；（3）径向尺寸小；（4）精度高；（5）流体润滑时，摩擦、磨损较小；（6）油膜有一定的吸振能力缺点：（1）非流体摩擦滑动轴承、摩擦较大，磨损严重。
（2）流体摩擦滑动轴承在起动、行车、载荷、转速比较大的情况下难于实现流体摩擦；（3）流体摩擦、滑动轴承设计、制造、维护费用较高。
§11—2 滑动轴承的结构和材料一、径向滑动轴承1．整体式滑动轴承整体式滑动轴承结构如图所示，由轴承座1和轴承衬套2组成，轴承座上部有油孔，整体衬套内有油沟，分别用以加油和引油，进行润滑。
轴承的特点有哪些分类
轴承的特点有哪些分类轴承的特点有哪些分类轴承是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
下面是店铺给大家整理的轴承的特点，希望能帮到大家!轴承的特点1、特点：滑动轴承为滑动摩擦，其接触面大、结构简单、体积小、承载能力强、抗振性好、但摩擦系数大、易发热、需要充分的润滑，适宜低速重载。
滚动轴承为滚动摩擦，与滑动轴承相比，其接触面小(球轴承为点接触、滚子轴承为线接触)、摩擦系数小、发热少;磨损少、精度保持性好;适宜较高的转速下运转。
但承载能力稍差、抗振性较差。
2、轴承(Bearing)是当代机械设备中一种重要零部件。
它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。
其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。
轴承的挑选辨别设备轴承的质量，我们通常从以下几个方面进行：1，外包装是否明晰一般情况下，正规厂家生产的品牌都有自己专门的设计人员对外包装进行设计，并且安排生产条件过关的工厂进行制作生产，因此，产品的包装无论从线条到色块都应该是非常清晰，毫不含糊。
2，钢印字是否清晰每一个轴承产品都会在轴承产品体上印有其品牌字样、标号等。
虽然字体非常小，但是正规厂家生产的产品都采用了钢印技术印字，而且在未经过热处理之前就进行压字，因此其字体虽然小，但是凹得深，非常清晰。
而通常情况下，仿冒产品的字体非但模糊，由于印字技术粗糙，字体浮于表面，有些甚至轻易地就可以用手抹去或者手工痕迹严重。
3，是否有杂响左手握住轴承体内套，右手小幅度的往复拨动外套使其旋转，听轴承运转过程中是否有杂响。
由于大部分仿冒产品的生产条件落后，完全手工作坊式操作，在生产过程中轴承体内难免会掺进灰尘、沙子一类的杂质，所以在轴承旋转的时候会出现杂响或者运行不顺畅的现象。
这一点是判断产品是否出自生产标准严格，并且用机器操作的正规厂商的品牌产品的关键。
滚动轴承原理
滚动轴承原理
滚动轴承是一种常见的机械传动装置，用于支撑和转动轴或轴颈。
其工作原理是利用滚动体在轴承内滚动，减少滑动摩擦，从而降低能量损耗和磨损。
滚动轴承由内圈、外圈、滚动体和保持架组成。
内圈与轴紧密配合，外圈与座孔配合，滚动体则放置在内外圈之间的滚道内。
滚动体可以是滚针、滚子或滚珠，其形状和数量根据不同应用需求而变化。
当外部力作用于轴承时，滚动体会在内外圈的滚道上滚动，从而产生滚动摩擦力和滚动阻力。
相比于滑动轴承，滚动轴承具有较小的摩擦系数和惯性，能够提供更高的转速和较大的负载承受能力。
滚动轴承的工作原理可以归结为以下几个方面：
1. 滚动摩擦：滚动轴承通过滚动摩擦代替滑动摩擦，减小了能量损耗和磨损，提高了效率和使用寿命。
2. 分散载荷：滚动体的滚动分散了承载力，在相同尺寸下能够承受更大的载荷。
3. 定位作用：内外圈滚道和滚动体的结构设计，使得轴承能够精确定位和保持轴的位置。
4. 吸收冲击：滚动体的滚动还能吸收轴传递来的冲击力，减少振动和噪音的产生。
总之，滚动轴承通过滚动摩擦和分散载荷的作用，提供了可靠的支撑和转动功能，被广泛应用于各种机械设备和工业领域中。
轴承基础知识大全
黄铜\青铜\铝合金
第一章 滚动轴承的一般概念和分类
5、滚动轴承的分类
◆按照轴承所承受的载荷方向分类; ◆按照轴承的外形尺寸大小分类; ◆按照轴承滚动体形状分类; ◆按照轴承运动方式分类; ◆按照轴承滚动体的列数分类; ◆按照轴承部件是否可分离进行分类;
第一章 滚动轴承的一般概念和分类
5、滚动轴承的分类(续)
d=500mm
第二章 滚动轴承的代号
★后置代号
1、内部结构代号
代号
含义
示例
A、B C、D
E
1）表示内部结构改变
B
2）表示标准设计，其含义随不同类
- 型、结构而异
C
E
1、角接触球轴承 公称接触角a=40° 7205B 2、圆锥滚子轴承 接触角加大 32305B 1、角接触球轴承 公称接触角a=15° 7005C 1、加强型 NU 207 E
第二章 滚动轴承的代号
★前置代号
代号 L R K WS GS F
KOWKIWLR
含义 可分离轴承的可分离内圈或外圈 不带可分离内圈和外圈的轴承（滚针轴承仅适用于NA型）
滚子和保持架组件 推力圆柱滚子轴承轴圈 推力圆柱滚子轴承座圈 凸缘外圈的向心球轴承（仅适用于d≤10mm)
无轴圈推力轴承 无座圈推力轴承 带可分离的内圈或外圈与滚动体组件轴承
推力调心滚子轴承
◆ 6 —深沟球轴承 ◆ 7 —角接触球轴承 ◆ 8 —推力圆柱滚子轴承
◆ 3—圆锥滚子轴承
◆ N —圆柱滚子轴承
◆ 4—双列深沟球轴承 ◆ 5—推力球轴承
◆ U —外球面球轴承 ◆ QJ—四点接触球轴承
第二章 滚动轴承的代号
★基本代号（续）
2、尺寸系列代号 尺寸系列代号由轴承的宽（高）度系列代号（一位数字）和直径系
轴承
由于滚动轴承的正常失效形式是点蚀破坏，所以对 于一般转速的轴承，轴承的设计准则就是以防止点蚀引 起的过早失效而进行疲劳点蚀计算，在轴承计算中称为 寿命计算。 对于不转动、摆动或转速低的轴承，要求控制塑性变 形，应作静强度计算 二、滚动轴承的基本额定寿命和基本额定动载荷 轴承的寿命就是：滚动轴承在点蚀破坏前所经历的转数 （以106r为单位）或小时数。 基本额定寿命：一组在相同条件下运转的近于相同的轴 承，按有10%的轴承发生点蚀破坏，而其余90%的轴承未 发生点蚀破坏前的转数L10（以106r为单位）或工作小时 数Lh。
二、润滑方式
1、油润滑：间歇供油—小型、低速、间歇运动的场合 连续供油——重要的轴承 间歇供油：1）油壶或油枪定期向润滑孔和 杯内注油， 连续供油方式： a) 滴油润滑—针阀式油杯 c) 油杯润滑—油杯下端浸到油里 d)浸油润滑—轴颈直接浸到油池中润滑，搅油损失 大 e) 飞溅润滑—利用下端浸在油池中的转动件将润 滑油溅成油来润滑。
3．同时受径向载荷R和轴向载荷A的轴承P=XR+YA X—径向载荷系数，Y—轴向载荷系数，X、Y—见表11-8 四、滚动轴的寿命计算公式 载荷与寿命的关系曲线方程为： P L10 =常数 = 3-球轴承 = 10/3 滚子轴承 L10 1(106 r ) ，P=C（轴承所能承受的载荷为基 根据定义： 本额定功载荷）有： C L10 ( ) （106r） P 按小时计算：
§11.2
滑动轴承的结构和材料
一、径向滑动轴承 径向滑动轴承可以分为整体式和剖分式（对开式）两大 类。 1、整体式径向滑动轴承 整体式滑动轴承由轴承 座和轴承套组成。轴承套压 装在轴承座孔中，一般配合 为H8/s7。轴承座用螺栓与 机座联接，顶部设有安装注油油杯的螺纹孔。轴套上开 有油孔，并在其内表面开油沟以输送润滑油。
滚动轴承与滑动轴承之间的区别
滚动轴承在滚动摩擦下工作的轴承。
滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。
与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。
滚动轴承中的向心轴承（主要承受径向力）通常由内圈、外圈、滚动体和滚动体保持架4部分组成。
内圈紧套在轴颈上并与轴一起旋转，外圈装在轴承座孔中。
在内圈的外周和外圈的内周上均制有滚道。
当内外圈相对转动时，滚动体即在内外圈的滚道上滚动，它们由保持架隔开，避免相互摩擦。
推力轴承分紧圈和活圈两部分。
紧圈与轴套紧，活圈支承在轴承座上。
套圈和滚动体通常采用强度高、耐磨性好的滚动轴承钢制造，淬火后表面硬度应达到HRC60～65。
保持架多用软钢冲压制成，也可以采用铜合金夹布胶木或塑料等制造。
滑动轴承滑动轴承是在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，摩擦表面被润滑油分开而不发生直接接触，这不仅可以减小摩擦损失和表面磨损，而且油膜还具有一定的吸振能力，但起动时摩擦阻力较大。
在滑动轴承中，轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦，为了改善轴瓦表面的磨损而在其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（特氟龙、PTFE）、改性聚甲醛（POM）等。
滑动轴承具有如下特点（1）结构简单、拆装方便、价格低廉。
（2）承受载荷的面积大、轴颈与轴瓦之间存在一层油膜，故可承受较大的冲击载荷和振动载荷。
（3）在转速极高的时候容易形成完全液体摩擦，所以可用于高转速场合。
（4）滑动轴承可做成对开式，因而装配时不像滚动轴承那样必须由轴的一端装入，可用于滚动轴承因结构限制无法应用的场合。
滑动轴承的分类工厂中常用的滑动轴承有整体式、对开式、油环润滑式和推力瓦式四种。
滚动轴承种类很多1、按滚动体形状可分为球轴承、滚子轴承和滚针轴承。
轴承知识点总结大全
轴承知识点总结大全一、轴承的概念和分类1. 轴承的概念轴承是一种用于支撑和减少机械部件之间摩擦的装置，通常由内、外圈和滚动体组成。
它能在旋转或直线运动过程中传递载荷和支撑旋转轴。
2. 轴承的分类(1) 滚动轴承：分为滚动体轴承和滑块轴承，滚动体轴承由滚动体和轴承座两部分组成，常见的有球轴承、圆锥滚子轴承、圆柱滚子轴承和自调心轴承等。
(2) 滑动轴承：滑动轴承依靠滑块在轴承座内滑动以支承载荷，常见的有滑动胶片轴承、滑动材料轴承等。
二、轴承的工作原理1. 滚动轴承的工作原理滚动轴承通过滚动体在内外圈之间滚动，将滚动摩擦转化为滑动摩擦，从而减小摩擦损失，降低能量损耗，使轴承运转更加平稳。
2. 滑动轴承的工作原理滑动轴承依靠滑块在轴承座内滑动，通过表面间的滑动摩擦来支撑和传递载荷，从而减小摩擦损失，使轴承的运转更加平稳。
三、轴承的安装与维护1. 轴承的安装(1) 在安装轴承之前，应用洁净油布或棉纱把轴承座内外净，特别是在输送系统上，要特别注意；还需擦净附在轴承的深沟球和滚子上的油或其他污物。
要特别注意收放两端盖板时切勿损坏密封件。
这样都可以使轴承的密封性更好。
(2) 在安装轴承时，倘若黏涂润滑脂或油脂在安装前有所情况，应丢掉这部分脂或油，因此它们可能含有有害或渍染杂质。
调合油污,否则将导致轴承渐渐处于不适当的情况，并失真。
轴承上会润滑剂断层、化学裂化，或引起金属赛铬现象。
这样会大大降低轴承的寿命。
(3) 在选配轴承之前，最好先参考厂方以及翻译轴承各方面扉页拼装指南并应对这部分指南分明，特定型号的测量、胎造、圈化以及安装是比较重要的。
在特定型号的轴承课的脂必须究其有关文件，用热气被量切勿过量，而且前，在装有脂条轴承上加油必需由翻译接洽，切勿偷换；在特定型号的轴承中的充油必须严格按照这种种中指定散装油脂的量加入(4) 加油条轴承加油最好就地加油。
这将大大减少在输送系统上可供数据的信息引起的人为装错机。
加油时必需十分小心，引导表可供数要比规定数据小的地方，多加的油将排不尽，引起泡沫2. 轴承的维护(1) 使用时应确保轴承是在适当的温度和润滑条件下工作，以及防止外界污染物进入轴承内部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚动轴承与滑动轴承的区别
滚动轴承 是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。
滚动轴承一般由外圈，内圈，滚动体和保持架组成。
定义 将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，叫滚动轴承。
组成 滚动轴承一般由内圈、外圈、滚动体和保持架四部分组内圈的作用是与轴相配合并与轴一起旋转；外圈作用是与轴承座相配合，起支撑作用；滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。
作用 滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。
与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。
结构 滚动轴承的结构由部分组成 1.外圈——装在轴承座孔内，一般不转动 2.内圈——装在轴颈上，随轴转动 3.滚动体——滚动轴承的核心元件 4.保持架——将滚动体均匀隔开，避免摩擦 目前，润滑剂也被认为是滚动轴承第五大件，它主要起润滑、冷却、清洗等作用 基本特点 优点 1 摩擦阻力小，功率消耗小，机械效率高，易起动。
2、尺寸标准化，具有互换性，便于安装拆卸，维修方便。
3、结构紧凑，重量轻，轴向尺寸更为缩小。
4、精度高，转速高，磨损小，使用寿命长。
5、部分轴承具有自动调心的性能。
6、适用于大批量生产，质量稳定可靠，生产效率高。
缺点 1、噪音大。
2、轴承座的结构比较复杂。
3、成本较高。
滑动轴承 在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。
但起动摩擦阻力较大。
轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。
为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润滑油困难的运转部位。
常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟自润滑轴承全家福(1张)乙烯（特氟龙、PTFE）、改性聚甲醛（POM）、等。
分类 滑动轴承种类很多。
①按能承受载荷的方向可分为径向（向心）滑动轴承和推力（轴向）滑动轴承两类。
②按润滑剂种类可分为油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承7类。
③按润滑膜厚度可分为薄膜润滑轴承和厚膜润滑轴承两类。
④按轴瓦材料可分为青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。
⑤按轴瓦结构可分为圆轴承、椭圆轴承、三油叶轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。
轴承的材料有1）金属材料，如轴承合金、青铜、铝基合金、锌基合金等；2）多孔质金属材料（粉末冶金材料）；3）非金属材料。
其中：轴承合金：轴承合金又称白合金，主要是锡、铅、锑或其它金属的合金，由于其耐磨型好、塑性高、跑合性能好、导热性好和抗胶和性好及与油的吸附性好，故适用于重载、高速情况下，轴承合金的强度较小，价格较贵，使用时必须浇筑在青铜、钢带或铸铁的轴瓦上，形成较薄的涂层。
多孔质金属材料：多孔质金属是一种粉末材料，它具有多孔组织，若将其浸在润滑油中，使微孔中充满润滑油，变成了含油轴承，具有自润滑性能。
多孔质金属材料的韧性小，只适应于平稳的无冲击载荷及中、小速度情况下。
轴承塑料：常用的轴承塑料有酚醛塑料、尼龙、聚四氟乙烯等，塑料轴承有较大的抗压强度和耐磨性，可用油和水润滑，也有自润滑性能，但导热性差。
