站场给排水专项施工方案
目录一、编制依据 (2)二、工程概况 (2)三、施工计划 (3)四、施工工艺 (3)（一）、施工准备 (3)（二）、施工测量放样 (5)（三）、施工工艺 (5)1、土方开挖 (5)2、井室施工 (6)3、管道铺设组装 (7)4、管道试验及冲洗 (8)5、沟槽回填 (9)6、施工工艺流程图 (10)五、施工安全保证措施 (11)六、其他技术保证措施 (11)（一）、质量保证措施 (11)（二）、雨季保证措施 (12)（三）、文明施工及环境保证措施 (13)七、劳动力计划 (13)站场给排水专项施工方案一、编制依据1．设计的给排水总平面图纸（08-1）；2．国家的政策法规、行业标准、技术规程；3. 设计文件及工程地质报告；4. 《给水排水管道工程施工及验收规范》GB50268-97；5．《建筑给排水及采暖工程施工质量验收规范》GB50242-2002；6．《建筑给水排水设计规范》GB50015-2003；7．标准图S系《给水排水标准图集》：05S502；04S519；03S702；02S515；01S201；08S305；8．一体化管理体系文件要求；二、工程概况1、工程概况西乌旗火车站给水、排水管道埋设于房屋外围3米以外，排水方向由西向东输入站舍东面污水池内。
起迄里程DK175+364～DK176+133。
本站土壤冻结深度2.6米，给水管道及压力排水管道覆土厚度不小于2.8米，重力流排水管道管内底埋深度不小于2.45米，排水管道坡度要求：d315不小于2‰，d225、d260、d110不小于7‰。
给水管道管长度约3272m，排水管道管长约2261m,化粪池8座，排水检查井77座，锅炉排污降温井2座,水封井1座，隔油池3座，跌水井2座，水表井15座，污水储存塘1座、有效容积6300m³。
2、主要工程数量（下表一）主要工程数量（表一）三、施工计划本站给排水计划工期为90天。
开工日期为2013年5月15日，完工日期为2013年8月12日。
站场给排水专项施工组织设计
目录一、编制依据2二、工程概况2三、施工方案3四、施工工艺3〔一〕、施工准备3〔二〕、施工测量放样5〔三〕、施工工艺51、土方开挖52、井室施工63、管道铺设组装74、管道试验及冲洗85、沟槽回填96、施工工艺流程图10五、施工平安保证措施11六、其他技术保证措施11〔一〕、质量保证措施11〔二〕、雨季保证措施12〔三〕、文明施工及环境保证措施13七、劳动力方案13站场给排水专项施工方案一、编制依据1．设计的给排水总平面图纸〔08-1〕；2．国家的政策法规、行业标准、技术规程；3. 设计文件及工程地质报告；4. ?给水排水管道工程施工及验收规?GB50268-97；5．?建筑给排水及采暖工程施工质量验收规?GB50242-2002；6．?建筑给水排水设计规?GB50015-2003；7．标准图S系?给水排水标准图集?：05S502；04S519；03S702；02S515；01S201；08S305；8．一体化管理体系文件要求；二、工程概况1、工程概况西乌旗火车站给水、排水管道埋设于房屋外围3米以外，排水方向由西向东输入站舍东面污水池。
起迄里程DK175+364～DK176+133。
本站土壤冻结深度2.6米，给水管道及压力排水管道覆土厚度不小于2.8米，重力流排水管道管底埋深度不小于2.45米，排水管道坡度要求：d315不小于2‰，d225、d260、d110不小于7‰。
给水管道管长度约3272m，排水管道管长约2261m,化粪池8座，排水检查井77座，锅炉排污降温井2座,水封井1座，隔油池3座，跌水井2座，水表井15座，污水储存塘1座、有效容积6300m³。
2、主要工程数量〔下表一〕主要工程数量〔表一〕三、施工方案本站给排水方案工期为90天。
开工日期为2013年5月15日，完工日期为四、施工工艺〔一〕、施工准备1.1图纸资料的准备1.1.1熟悉图纸、施工技术标准及验收规，了解设计意图，理解图纸提出的施工要求；1.1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；1.1.3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；1.1.4 考虑与其它专业的配合，编制施工进度方案，编制详细施工方案，准备施工机具材料；1.1.5 对施工人员进展平安教育，特殊工种上岗前培训、取证。

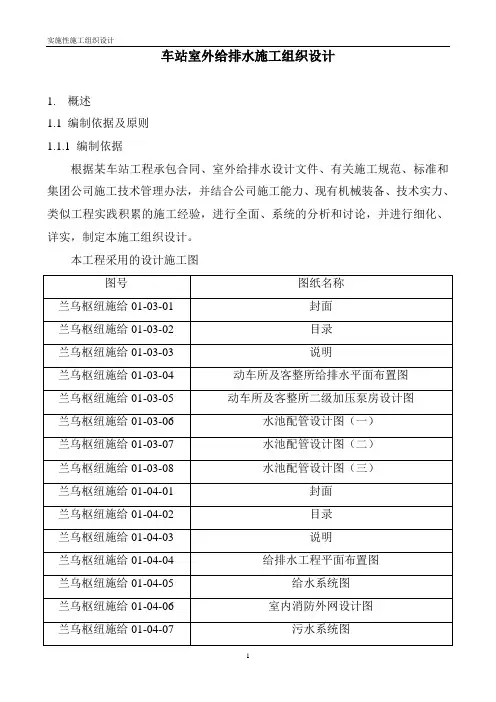

铁路车站室外给排水施工组织设计
车站室外给排水施工组织设计1. 概述1.1 编制依据及原则1.1.1 编制依据根据某车站工程承包合同、室外给排水设计文件、有关施工规范、标准和集团公司施工技术管理办法，并结合公司施工能力、现有机械装备、技术实力、类似工程实践积累的施工经验，进行全面、系统的分析和讨论，并进行细化、详实，制定本施工组织设计。
本工程采用的设计施工图本工程采用的标准图、通用图本工程所采用的施工规范及标准：铁路给排水施工规范TBJ209—96铁路给排水工程质量评定标准TB10422—98给排水管道工程施工及验收规范GB50268—2002 混凝土结构工程施工及验收规范GB50204—2002 砌体工程施工及验收规范GB50203—2002机械使用安全技术规程JGJ33—2001机械设备安装工程施工及验收通用规范GB50231—981.1.2 编制原则尊重合同文件各项条款,认真贯彻业主、监理及授权人或代表要求。
严格遵守设计文件要求、施工规范、标准进行施工，坚持技术先进、科学合理与实事求是相结合。
对施工过程坚持全员、全方位、全过程严密监控、合理有序、科学管理的原则。
贯彻“质量为本，体系保证，管理科学，顾客至上”的集团公司质量方针，交付优质工程。
1.2 工程概况1.2.1 施工项目特点某火车站室外给排水工程由济铁建设项目管理中心建设，上海铁道学院建设监理公司监理，济铁工程集团建筑工程有限责任公司施工。
工程计划2003年1月20日开工，2003年8 月30日完工，总工期8 个月。
某火车站室外给排水工程，位于胶新线路区间（K117+850～QJK120+440）某火车站铁路站场内。
全站既有用水量592m3/d，新增生产、生活用水量158 m3/d，新建φ300*85m 供水管井与既有管井互为备用，更换既有管井深井泵，设次氯酸钠消毒设消毒，利用既有200 m3水塔调配，供全站用水。
新铺给水管道采用PE管，更换站区部分既有管道采用UPVC管道，以满足配水需要。
某火车站室外给排水施工组织设计
第一章施工平面布置及临时设施方案3.1 施工平面布置根据室外给排水点多、线长、面广特点，依据工作量集中程度和现场条件设两处工料存放点及加工区，形成封闭式场地。
材料、器具根据施工安排分别有计划存放，砂及石子料场、制作加工区域地面进行素土夯实，8cm 厚砼面硬化处理。
管材、施工器具等设棚类设施予以防护。
水泥设专门仓库存放。
施工平面布置图见附图1。
3.2 临时设施方案3.2.1 办公及生活设施布置租用站区既有房屋作为办公室、宿舍等生活设施，不足部分设施采用彩钢保温板房。
整个办公、生活生活区封闭，设门卫，院内铺设路面。
3.2.2 施工道路布置主干道利用站区既有道路。
施工现场内需设道路的，素土夯实、铺设碎石路面。
3.2.3 施工用水、用电驻地生活、消防用水利用办公房屋既有给水，施工用水利用既有给水管路就近开口接至施工现1场。
施工用电有条件的就近接到临的时标准配电箱，一机一闸一漏一保护。
电缆穿越道路处穿钢套管防护。
无接电条件的配置发电机发电。
第二章施工总体方案、部署4.1 施工组织安排的总体思路本着合理、有序地组织、强化现场管理的思路安排施工。
从施工准备、施工任务及阶段划分、施工顺序及流程、重点及控制项目开竣工时间安排、施工队伍安排及分工出发，详细部署。
4.2 施工准备4.2.1 技术准备接到施工图纸后，立即组织有关技术人员进行图纸汇审，并对照图纸勘察施工现场，及时发现并解决图纸中的问题。
根据施工图纸和现场勘察报告编制施工组织设计，经审批准后及时下发项目部。
技术人员依据施工组织设计和有关规范、规程及时向施工作业班组人员及分包队伍进行细致、具体的各分部、分项工程的施工技术交底；提出各种加工单，用料计划，确定进场开工时间。
4.2.2 现场准备2设置测量控制基准点和水准点，对工程进行严格的定位放线，并妥善保护。
核实既有排水管路标高，既有给水管路管径、走向。
调查现场情况，对铁路站场及施工范围进行全面详细的勘察，了解清楚各种可能影响施工的管线分布及所属单位，在开工前与有关单位签订安全施工配合协议，采取有效措施进行防护，避免施工时损伤既有管线，影响铁路线路正常运行和施工质量。
火车站给排水外网施工方案13页word文档
大红城车站新建给、排水外网施工方案编制审核审批中铁十一局集团有限公司大准铁路增二线二九段项目经理部二0一二年十一月二日1.编制依据1.1 大红城站给排水总平面图。
1.2 适用于本工程的主要标准、法律法规、规范规程、图集及有关文件1.3 铁路工程设计防火规范TB10063-2019铁路给排水设计规范TB10010-2019室外给水设计规范GB50013-2019室外排水设计规范GB50014-20192.工程概况2.1给水工程2.1.1给水水源。
本工程为大红城车站新建房屋室外给排水工程，供水系统由既有室外地下消火栓引进一根DN110供水管，水压不小于0.8Mpa，所有新建房屋、室外底下消火栓都由该供水管供水。
2..1.2给水系统：新建房屋给水系统所采用的给水管道为PE塑料给水管，采用热熔连接，管道试验压力为1.0Mpa。
2..1.3 室外地下式消火栓采用SA100/65型消火栓，设计工作压力为1.0Mpa，该消火栓有两个接口，分别为DN100和DN65。
2.2排水工程2.2.1污水采用de200双壁波纹塑料给水管，经污水提升井后变为DN70焊接钢管。
3、施工程序3.1、管道施工工艺流程测量放线→土方开挖→沟槽开挖及支护→管道基础施工→铺设管道→污水井、阀门井施工→闭水、试压试验→沟槽回填3.2、土方开挖3.2.1 按照图纸测量放出的开挖线，管道线路同原有埋地管、电缆及其它构筑物交叉处的地面上设临时标志。
管沟开挖前充分与既有工区联系，确认地下原有管道、电缆并做好标记，在标记处尽量采用人工开挖管沟，余土及时外运。
进行第一次开挖，沟槽挖土采用机械与人工配合的方法分段开挖。
挖掘机挖土用水准仪控制标高，防止沟槽超挖或扰动基底，当挖至距槽底20 ㎝时，采用人工挖土，修整槽底，经验槽合格后，立即进行基础施工。
