一款由可控延时开关和可控硅等组成的防误触发声控灯电路图
声控灯(有SCH和PCB图,真实可用,方便制作)
延时电路
作者：朱磊
第 2 页，共 7 页
2011-09-22
由C3、R7组成，通过C3的充放电来维持灯泡的点亮状态，延时的时间由C3的容量及R7的阻值来决定。
3、整个电路的工作原理分析
作者：朱磊
第 3 页，共 7 页
2011-09-22
图5 电路的工作原理详细框图 声光控延时开关的电路原理图见图2所示。电路中的主要元器件是使用了数字集成电路CD4011，其内部含有4个独立的 与非门VD1~CD4，使电路结构简单，工作可靠性高。顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟 后延时开关“自动关闭"。因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。明确了电路的信号流程方 向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图5电路的工作原理详细框图来分析图2。 声音信号(脚步声、掌声等)由驻极体话筒BM接收并转换成电信号，经C1耦合到9014的基极进行电压放大，放大的信号 送到与非门(VD1)的2脚，R3、R6是9014的偏置电阻，C2是电源滤波电容。 为了使声光控开关在白天开关断开，即灯不亮，由 光敏电阻R5等元件组成光控电路， R4和R5组成串联分压电路， 白天光敏电阻两端的电压低， 不管有没有声音信号传来， CD4011 的3号端口始终为低电平，整个CD4011输出端11号端口为低电平，晶体闸始终处于断开状态，灯不亮。夜晚环境无光时，光敏 电阻的阻值很大，R5两端的电压高，即CD401，改变R7或C3的值，可改变延时时间，满足不同目的。VD3和VD4构成两级整形电 路，将方波信号进行整形。当C3充电到一定电平时，信号经与非门VD3、VD4后输出为高电平，使单向可控硅导通，电子开关
4
1 作者：朱磊

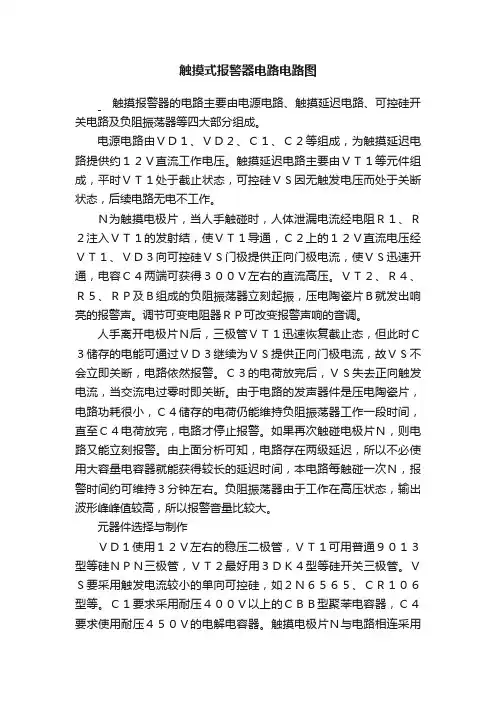

触摸式报警器电路电路图
触摸式报警器电路电路图触摸报警器的电路主要由电源电路、触摸延迟电路、可控硅开关电路及负阻振荡器等四大部分组成。
电源电路由ＶＤ１、ＶＤ２、Ｃ１、Ｃ２等组成，为触摸延迟电路提供约１２Ｖ直流工作电压。
触摸延迟电路主要由ＶＴ１等元件组成，平时ＶＴ１处于截止状态，可控硅ＶＳ因无触发电压而处于关断状态，后续电路无电不工作。
Ｎ为触摸电极片，当人手触碰时，人体泄漏电流经电阻Ｒ１、Ｒ２注入ＶＴ１的发射结，使ＶＴ１导通，Ｃ２上的１２Ｖ直流电压经ＶＴ１、ＶＤ３向可控硅ＶＳ门极提供正向门极电流，使ＶＳ迅速开通，电容Ｃ４两端可获得３００Ｖ左右的直流高压。
ＶＴ２、Ｒ４、Ｒ５、ＲＰ及Ｂ组成的负阻振荡器立刻起振，压电陶瓷片Ｂ就发出响亮的报警声。
调节可变电阻器ＲＰ可改变报警声响的音调。
人手离开电极片Ｎ后，三极管ＶＴ１迅速恢复截止态，但此时Ｃ３储存的电能可通过ＶＤ３继续为ＶＳ提供正向门极电流，故ＶＳ不会立即关断，电路依然报警。
Ｃ３的电荷放完后，ＶＳ失去正向触发电流，当交流电过零时即关断。
由于电路的发声器件是压电陶瓷片，电路功耗很小，Ｃ４储存的电荷仍能维持负阻振荡器工作一段时间，直至Ｃ４电荷放完，电路才停止报警。
如果再次触碰电极片Ｎ，则电路又能立刻报警。
由上面分析可知，电路存在两级延迟，所以不必使用大容量电容器就能获得较长的延迟时间，本电路每触碰一次Ｎ，报警时间约可维持３分钟左右。
负阻振荡器由于工作在高压状态，输出波形峰峰值较高，所以报警音量比较大。
元器件选择与制作ＶＤ１使用１２Ｖ左右的稳压二极管，ＶＴ１可用普通９０１３型等硅ＮＰＮ三极管，ＶＴ２最好用３ＤＫ４型等硅开关三极管。
ＶＳ要采用触发电流较小的单向可控硅，如２Ｎ６５６５、ＣＲ１０６型等。
Ｃ１要求采用耐压４００Ｖ以上的ＣＢＢ型聚苯电容器，Ｃ４要求使用耐压４５０Ｖ的电解电容器。
触摸电极片Ｎ与电路相连采用两只高值电阻器Ｒ１与Ｒ２，其目的是增加电路的安全可靠性。
Ｂ采用∮３５ｍｍ的压电陶瓷片，为增加其发声音量应配置合适的共鸣腔，如能采用高响度的压电陶瓷报警喇叭，效果更佳。
一款由可控延时开关和可控硅等组成的防误触发声控灯电路图
深圳捷多邦科技有限公司
声控灯是一种声控电子照明装置，由音频放大器、选频电路、延时开启电路和可控硅电路组成。
它提供了一种操作简便、灵活、抗干扰能力强，控制灵敏的声控灯，它采用人
嘴发出约
1秒的控制信号“嘶”声，即可方便及时地打开和关闭声控照明装置，并有防误
触发而具有的自动延时关闭功能，并设有手动开关，使其应用更加方便。
本电路采用MC14011型四与非门集成电路完成自动控制照明S单向可控硅：PCR606JMC；驻极体话筒；光敏电阻等。
声控灯一般由话筒、音频放大器、选频电路、倍压整流电路、鉴幅电路、恒压源电路、延时开启电路、可控延时开关电路、可控硅电路组成。
以下是一款颇具创意的声控灯电路图。
防误触发声控灯电路图
如果您有PCB打样、中小批量板生产等需求的话，可以访问捷多邦官网
在线计价，也可以关注捷多邦PCB公众号在微信中直接咨询或下单。
捷多邦总部位于深圳，在杭州设外贸事业部，在惠州、坪山、沙井设三大线路板厂区。
品质先行：捷多邦专业做板，坚持240分钟沉铜电镀，拒绝导电胶。
极速交期：捷多邦在
业内率先采用航空专线，当日下单最快次日即达。
欢迎体验！
原文链接：https:///circuit/3400.html。
光声控灯电路图大全(八款光声控灯电路设计原理图详解)【可编辑全文】
可编辑修改精选全文完整版光声控灯电路图大全（八款光声控灯电路设计原理图详解）光声控灯电路图（一）光控灯照明线路如图1-1-8所示。
220V交流电压经电容C1降压，整流桥堆UR进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。
光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串联在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。
调节电位器RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角，从而控制了灯泡RP可以调节给门极的触发信号的大小，就调节了晶闸管的导通角。
光声控灯电路图（二）声控灯照明线路如图1-1-7所示。
声控灯照明线路由传声器BM、声音信号放大、半波整流、光控、电子开关、延时和交流开关7部分电路组成。
传声器和VT1、R1-R3、C1组成声音放大电路。
C2、VD1和VD2、C2构成整流电路，把声音信号变成直流控制电压。
R4、R5和光敏电阻RG组成光控电路，当光照射在RG上时，其阻值变小，直流控制电压衰减很大，VT2截止。
VT2、VT3和R7、VD3组成电子开关。
平时，即有光照时，VT2、VT3截止，C4上无电压，单向晶闸管VTH截止，灯泡EL不亮。
在VTH截止时，直流高压经R9、VD4降压后加到C6上端，对C6充电，当充到12V后VS击穿确保C6上的电压不超过15V。
当没有光照射到RG上时，RG阻值很大，对直流控制电压衰减很小，VT2、VT3导通，VD3也导通，C4、C5开始充电，电压徐徐上升。
R8、C4和单向晶闸管VTH组成延时和交流开关。
C4通过R8将直流触发电压加到VTH门极，VTH导通，继电器K线圈得电，串在EL支路的继电器K常开触点接通，灯泡EL点亮。
灯泡点亮的时间长短由C4、R8的参数决定，按电路图1-1-7所给出的元器件数值，在灯泡点亮约40S后，VTH截止，灯EL熄灭。
光-声控制楼道灯原理设计
光－声控制楼道灯原理设计北大附中初三年级：籍胜摘要：设计了一种基于光敏电阻、传声器、晶体管、触发可控硅等元器件的楼道灯。
介绍了光声控制的楼道灯的原理设计过程。
关键词传声器、光敏电阻、光声控制、触发可控硅引言：楼道灯原来都是采用手动开关控制，不仅给生活带来不方便，更主要会造成能源浪费，所以近年来有人开发了基于声控开关的楼道灯，当人们需要灯光时只要发出一定强度的声音就可打开楼道灯，但由于设计原理的限制，许多正在使用的声控楼道灯有许多问题，比如白天有声音时也会打开，或是长明灯―即没有起到用完以后自动关闭的效果，浪费了能源。
所以我们设计了一种基于光敏电阻、传声器、晶体管和触发可控硅等元器件的楼道灯。
不仅可以起到一般声控灯的结果，由于使用了基于光敏电阻的光控电路，使楼道灯白天不会被接通，也不会成为长明灯，极大地节约了能源。
一、设计目的和要求1，目的设计一个可以通过光和声音联合控制的楼道灯，白天时因为有自然光，所以即使有声音，灯也不开启；当自然光太暗或晚上时，当人们需要灯光时，需发出一定强度的声音触发声控开关，这时即可打开电灯。
2，要求220V市电在光和声音的联合控制下除了要给电灯提供电源外，还要给控制电路部分提供低压直流稳压电源，所以要有变压稳压部分。
二、原理设计声控照明电路的主要原理是利用了声学和电子学的原理，即用声音传感器（简称传声器）将声音信号转换成电信号，最终推动触发继电器，使电路导通而工作。
作为一个声控照明电路应具有以下功能：（1）能在声音的控制下实现电路的开和关。
（2）声音的发出应是多方面的，比如脚步声、拍打声等。
（3）声音响应时间应越短越好，不能发出声音后老长时间电灯才亮。
（4）白天时电灯不能亮，更不能成为长明灯。
所以在选择电路元器件时，（1）应选择灵敏度较高的传声器组成声控照明电灯的控制电路的前端，同时我们还要为该传声器设置传声条件，比如声音必须在多少分贝以上才能响应，分贝是量度声音的物理量。
人体感应、声光控灯头开关电路图
人体感应、声光控灯头开关电路图下图声光控节能灯座电路声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮｡该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示｡220V电源经桥式整流､220kΩ电阻降压､100μF电容滤波后得到5V电压供给数字集成电路HD14011工作｡白天有光照时,光电二极管2CU呈低阻状态,IC的{1}､{2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位｡因此{11}脚为低电位,可控硅截止,灯泡不亮｡夜晚无光照时,2CU呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5}､{6}脚输入到放大器放大后由臆脚输出｡当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮｡同时10μF 电容充电,充电之初{8}､{9}脚为高电位,使{12}脚为低电位｡声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮｡10μF电容继续充电｡几十秒钟后,{8}､{9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭｡下图:VD1-VD4是IN4007，VD5是2CW56(8V),VD6是4148,VT7是9013,VS是MCR100-8；R1是22k,R2是22m,R3是33k,R4是47k,R5是1.5m,R6是5.1欧,R7是240k(全部是1/8碳膜电阻)；C1是瓷介电容104(0.1uf),C2是电解电容22uf/16v,C3是100uf/16v；MIC(B)是CRZ-113F驻极体电容话筒;GR是光敏电阻MG45；IC是CD4011。
声光双控延迟节能电照明灯上图:这是一个成熟的电路，你不必担心它的可靠性。
灵敏度也很好，加大R3，提高灵敏度，反之减低灵敏度。
串接于电路中的受声控负载（感性：如节能灯，或阻性：如灯泡）由于串接特性所以此电路可以直接接于开关点上代替原开关。
延时声光控节电开关电路多图
延时声光控节电开关电路图此开关白天控制灯不亮，晚上有声音自动点亮，延时一段时间自动关断。
将它安装在过道、厕所走廊等需要自动照明的地方，不仅方便实用，又有显著的节能效果。
工作原理：电路如下图，220V市电通过灯丝、D3-D7、降压整流后，经过 R7 限流、D2、C3 稳压滤波为电路提供稳定的工作电压。
R4、RG 组成分压电路，白天由于光照 RG 阻值变小，YFA 1 脚电位被拉低，由与非门的逻辑关系可知此时YFA 3 脚输出为高电平，经过 YF2 反相变为低电平，D1 截止后级电路不动作。
晚上光线暗 RG 阻值变大，YFA 1 脚电位升高，如果此时有声音被 MIC 接收，经 C1耦合 T1 放大，在 R3 上形成音频电压，此电压如高于 1/2 电源电压，则 YF1 3 脚输出低电平，经YFB反相，4 脚输出的高电平经 D1 向 C2 瞬间充电，使 YFC 输入端接近电源电压，10 脚输出低电平，由YFD 反相缓冲后经 R6 触发可控硅导通，电灯正常点亮。
（此时则由 C3 向电路供电）如此后无声被MIC接收，则 YFA 输出恢复为高电平，C2 通过 R5 缓慢放电，当 C2 电压下降到低于 1/2 电源电压时（按图中参数约一分钟）YFC 反转、 YFD 反转，可控硅（SCR）截止电灯关闭，等待下次触发。
元件选择：MIC 用驻极体话筒， RG 用一般光敏电阻即可，YFA-YFD 用一片低工耗COMS四与非门电路 TC4011，T1用9014低频管，放大倍数越大灵敏度越高，D1用IN4148，D2是7.5v的稳压管，C2、C3用电解电容、SCR可选用 MCR100-6 1A的单向可控硅，电阻均为 1/8w 炭膜电阻，阻值按图。
D4-D7用IN4007，反向漏电必须小。
电灯的功率不能超过60W。
/简易触摸延时开关河北刘峰周炳竣本文介绍一款廉价易制的触摸延时开关，以数字集成电路四2输入与非门CD4011为核心，再加上十来个外围元器件组成，电路结构简洁，工作稳定可靠，使用适用于楼道、厕所等地方的照明控制，既避免了常用机械开关噪声大易磨损的弊端，又能延时一定时间后自动关闭电灯，节省电能。
声控灯电路图 可控硅控制日光灯设计方案
声控日光灯设计方案实验名称:声控日光灯的设计.实验人:06电信工程 yyp.实验目的:1学生通过自己动手熟悉三极管扁结的运用,及其工作原理.2.让学生从理论到实践自己做出实物(声控日光灯).实验仪器:万用表,电路板,示波器,电源,烙铁,焊锡,三极管等(详情见后).方案选择:方案一, 方案二.方案一:实验原理:一.原理图二. 原理阐述:1:首先声音信号通过麦克风传入Q4经Q4和Q1两极放大使Q2导通,对C2 进行充电,并瞬间导通Q5.2:Q2断开后通过调节R7使C2和R7放电起延时作用,并是Q5延时导通. 3:Q5导通继电器工作,日光灯在220V交流电下正常工作.4:C2放电完毕后Q5断开,继电器停止工作,日光灯熄灭.5:白天光敏电阻工作阻值变小,通过LM324电压比较器进行比较,324一脚输出为1,Q3导通,使得Q4基极声信号对地拉,从而做到电路不工作效果.晚上324一脚输出为0,Q3不工作,从而使得电路控制端在工作状态下.从而达到白天节能的作用!方案二:实验原理:一.原理图:二. 原理阐述:1:首先声音信号通过麦克风传入Q4经Q4和Q1两极放大使Q2导通,对C2 进行充电,并瞬间导通Q5.2:Q2断开后通过调节R7使C2和R7放电起延时作用,并是Q5延时导通. 3:Q5导通继电器工作,日光灯在220V交流电下正常工作.4:C2放电完毕后Q5断开,继电器停止工作,日光灯熄灭.5:白天光敏电阻工作阻值变小,Q3导通Q4不工作,晚上Q3截止Q4工作. 方案对比:1:方案一中运用了LM324电压比较器,LM324是一种精确到0.1V的比较器,光敏电阻微小的变化都可以检测出来.灵敏度高.2:方案二中因为9014基极电压在0.5到0.7V就可触发,所以晚上当光敏电阻阻值不是特别大为几百K时Q3都可能导通,这样会使Q4不工作,电路无效.3:相比之下虽然方案一造价高点但在实际操作中方案一更实用!总结:经过对比和计算最终选择方案一作为本次实验的原理方案实验步骤:1:构造电路图,在大脑规划好电路布线.2:按照电路图用烙铁焊出电路实物.3:焊好电路后拿电源对其进行测试4:实验完毕整理实验桌 ,关电关门.实验报告:记录实验数据并完成实验报告.零件清单:烙铁, 一把10乘20单孔电路板两片(一片备用),焊锡一米,麦克风探头 1个光敏电阻 1个LM324 1个90145个90153个80503个精调104 2个60瓦日光灯 2个继电器 2个电阻3.3K 20个电阻 500K 3个500UF电容 2个实验总结: 通过实验认真学习个电子元件的用处极其功能.设计人: 06电信工程yyp日期: 2007年10月27日星期六。
