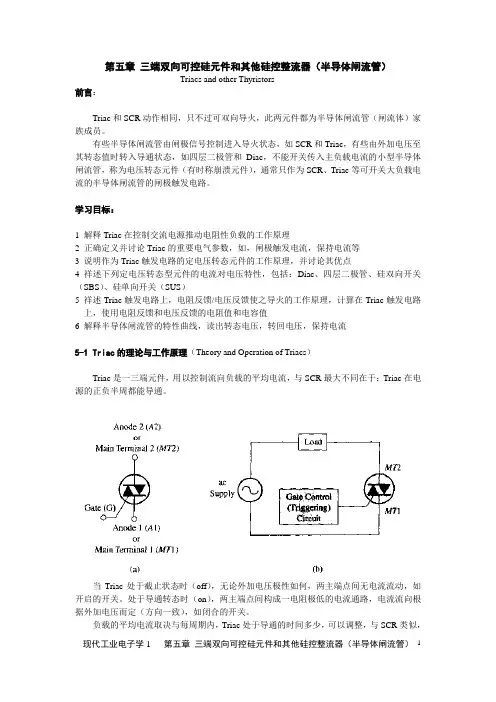

第五章三端双向可控硅元件和其他硅控整流器（半导体闸流管）Triacs and other Thyristors前言：Triac和SCR动作相同，只不过可双向导火，此两元件都为半导体闸流管（闸流体）家族成员。
有些半导体闸流管由闸极信号控制进入导火状态，如SCR和Triac，有些由外加电压至其转态值时转入导通状态，如四层二极管和Diac，不能开关传入主负载电流的小型半导体闸流管，称为电压转态元件（有时称崩溃元件），通常只作为SCR、Triac等可开关大负载电流的半导体闸流管的闸极触发电路。
学习目标：1 解释Triac在控制交流电源推动电阻性负载的工作原理2 正确定义并讨论Triac的重要电气参数，如，闸极触发电流，保持电流等3 说明作为Triac触发电路的定电压转态元件的工作原理，并讨论其优点4 祥述下列定电压转态型元件的电流对电压特性，包括：Diac、四层二极管、硅双向开关（SBS）、硅单向开关（SUS）5 祥述Triac触发电路上，电阻反馈/电压反馈使之导火的工作原理，计算在Triac触发电路上，使用电阻反馈和电压反馈的电阻值和电容值6 解释半导体闸流管的特性曲线，读出转态电压，转回电压，保持电流5-1 Triac的理论与工作原理（Theory and Operation of Triacs）Triac是一三端元件，用以控制流向负载的平均电流，与SCR最大不同在于：Triac在电源的正负半周都能导通。
当Triac处于截止状态时（off），无论外加电压极性如何，两主端点间无电流流动，如开启的开关。
处于导通转态时（on），两主端点间构成一电阻极低的电流通路，电流流向根据外加电压而定（方向一致），如闭合的开关。
负载的平均电流取决与每周期内，Triac处于导通的时间多少，可以调整，与SCR类似，长，电流大，短，电流小。
Triac的导通角度可达360°，可做全波控制（与SCR半波不同）。
Triac优于机械手开关：无接触反弹、无接触火化、动作较迅速、更准确地控制电流。
双向可控硅误触发的解决方案
双向可控硅误触发的解决方案
双向可控硅（TRIAC）误触发可能会导致电路不稳定或不工作。
解决这个问题的方法有几种。
首先，你可以采取一些电路设计上的措施，比如使用滤波电路
来减小电压突变对TRIAC的影响。
另外，可以考虑使用光耦来隔离
控制信号，以防止外部干扰。
此外，合适的继电器和保护电路也可
以帮助防止误触发。
其次，你可以选择合适的触发方式。
比如，使用零点触发可以
减小误触发的可能性，因为它可以确保在电压波峰附近触发TRIAC，从而减小对TRIAC的误触发。
此外，正确选择和安装散热器也是很重要的。
过热可能会导致TRIAC误触发，因此要确保TRIAC能够良好地散热。
最后，定期检查和维护电路也是很重要的。
确保电路连接良好，元器件没有损坏，可以帮助减小误触发的可能性。
总的来说，要解决双向可控硅误触发的问题，需要结合电路设
计、触发方式选择、散热和定期维护等多个方面来综合考虑和解决。
希望以上建议能够帮助你解决这个问题。
双向可控硅触发电路图详解
双向可控硅触发电路图详解双向可控硅简介 “双向可控硅”：是在普通可控硅的基础上发展⽽成的，它不仅能代替两只反极性并联的可控硅，⽽且仅需⼀个触发电路，是⽐较理想的交流开关器件。
其英⽂名称TRIAC即三端双向交流开关之意。
双向可控硅触发电路设计技巧 在⽤电器中，导体与半导体零件的选择是⾄关重要的。
各类材质如何使⽤，要看我们对知识的掌握程度。
⼀般来说，在⼀些功率较⼤、且链接在强电⽹络的⽤电器中，我们会选择双向可控硅。
双向可控硅硅是⼀种功率半导体器件，也称双向晶闸管，在单⽚机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流⽆触点开关使⽤。
在今天的⽂章中，我们将会就双向可控硅的触发电路设计技巧展开简要介绍。
相信各位⼯程师们在可控硅电路的设计过程中都⾮常清楚的⼀点是，双向可控硅在⽤电器中触发电路的抗⼲扰问题很重要，通常都是通过光电耦合器将单⽚机控制系统中的触发信号加载到可控硅的控制极。
为减⼩驱动功率和可控硅触发时产⽣的⼲扰，交流电路双向可控硅的触发常采⽤过零触发电路。
过零触发是指在电压为零或零附近的瞬间接通。
由于采⽤过零触发，因此上述电路还需要正弦交流电过零检测电路。
双向可控硅触发电路图⼀： 为了提⾼效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出⼀个触发脉冲，且触发脉冲电压应⼤于4V，脉冲宽度应⼤于20us.图中BT为变压器，TPL521-2为光电耦合器，起隔离作⽤。
当正弦交流电压接近零时，光电耦合器的两个发光⼆极管截⽌，三极管T1基极的偏置电阻电位使之导通，产⽣负脉冲信号，T1的输出端接到单⽚机80C51的外部中断0的输⼊引脚，以引起中断。
在中断服务⼦程序中使⽤定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B两点电压输出波形如图所⽰。
220v双向可控硅电路图⼆ 如上图 所⽰，左侧为两个30K/2W的电阻，这样限制输⼊电流为：220V/60K=3.67mA，由于该路仅仅是为了提取交流信号，因此⼩电流输⼊即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

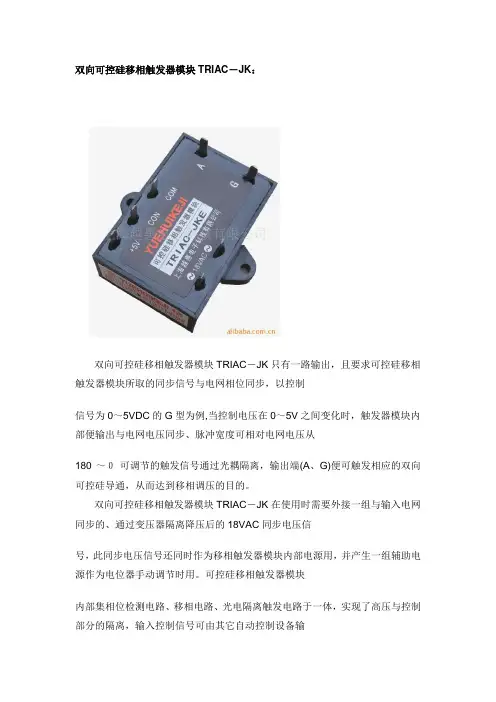

双向可控硅移相触发器模块TRIAC－JK：
双向可控硅移相触发器模块TRIAC－JK只有一路输出，且要求可控硅移相触发器模块所取的同步信号与电网相位同步，以控制
信号为0～5VDC的G型为例,当控制电压在0～5V之间变化时，触发器模块内部便输出与电网电压同步、脉冲宽度可相对电网电压从
180°～０°可调节的触发信号通过光耦隔离，输出端(A、G)便可触发相应的双向可控硅导通，从而达到移相调压的目的。
双向可控硅移相触发器模块TRIAC－JK 在使用时需要外接一组与输入电网同步的、通过变压器隔离降压后的18VAC同步电压信
号，此同步电压信号还同时作为移相触发器模块内部电源用，并产生一组辅助电源作为电位器手动调节时用。
可控硅移相触发器模块
内部集相位检测电路、移相电路、光电隔离触发电路于一体，实现了高压与控制部分的隔离，输入控制信号可由其它自动控制设备输
出供给，也可以由内部电源外接一只电位器进行手动调节。
使用安全、简单、方便。
双向可控硅移相触发器模块的命名规则：
主要型号表：
产品外形尺寸:
可控硅移相触发器模块的引脚功能:
1、①、②脚接18VAC输出的同步变压器的副边绕组18Vac，供给移相触发器电源和同步基准；
2、③脚接可控硅的触发门极(G)；
3、④脚TRIAC-JK双向可控硅移相触发器时接双向可控硅的主电极(T1) 。
4、⑤脚为内部地，当移相触发器由外电路输入控制信号时，⑤脚与外电路的地相连;
5、⑥脚为控制端，以控制信号为0～5V输入（E型）移相触发器模块为例，当⑥脚输入0～5V变化的电压信号时，对阻性负载
而言，③④便触发可控硅在180～0°范围内导通。
6、⑦脚为模块内部产生的＋5V电源端，当⑤⑥⑦脚外接电位器手动控制时，⑦脚提供电源，当控制信号由外电路提供控制信
号时，⑦脚悬空不用。
使用电路接线图(为方便说明,下面仅以控制信号为0～5V输入的“E”型为例进行介绍)：
控制电压Ucon与可控硅输出导通角α关系曲线（阻性负载）及波形图:
注意事项：
1、CON脚对COM脚必须为正，如极性相反则输出端失控（全开或全闭）。
当控制输入信号:CON从0～5V之间变化时，交流
负载上的电压从0伏到最大值可调（对阻性负载而言）。
当控制信号端CON在0～0.8V左右时为全关闭区域，可靠关断触发模块的输
出；当CON在0.8～4.6V左右为可调区域，即随着控制电压的增大，交流负载上的电压从0伏增大到最大值；当控制输入信号CON在
4.6～5V左右时为全开通区域，交流负载上的电压为最大值。
2、①②脚外接同步变压器次级绕组，电压值允许在18±5VAC范围内，输入所需的最大电流为30mA,变压器功率2W即可。
3、⑦脚的+5伏电压信号供电位器控制时提供电源用，不作它用，所选用的电位器值要求在2～10KΩ之间。
另外说明：4～20
mA的G型移相触发器模块不能用电位器进行手动调节。
4、移相触发器模块可以触发1000A以内的可控硅，使用时要保证触发端正确连接。
5、移相触发器模块主要使用电网电压范围为100V～420VAC、50ＨＺ电网，（100VAC以下电网时可以向我公司定制低电压
输入型产品。
６、移相触发器本身发热很小，不需配散热器。
