智能楼宇防盗报警系统解决方案
智能楼宇防盗报警系统解决方案
一、概述
某地区新建一大楼，有40层。
该楼为智能化程度要求比较高的综合性办公楼，该楼25层以下为出租的写字楼，25层以上为该市民防办的办公和指挥中心，因此意义重大，对于防盗报警系统的要求也比较高和特殊。
二、设计要求
在对该楼设计防盗报警系统时，甲方提出了如下要求，该系统在公共区域安装移动探测器，在一些室内安装紧急按钮，要使用多媒体电脑进行管理，要求将系统划分成若干区域，可以使用键盘对系统进行布撤防，报警后要在键盘上显示并发声，在电脑上要有报警防区的详细资料，并能自动弹出电子地图，报警信号要上传至八系统的管理中心，甲方还提出将巡更系统和报警系统集成在一起。
三、方案简述
针对甲方的要求，我们设计了以ds7400xi总线制报警主机为硬件平台警卫中心软件为软件平台的大型报警系统。
ds7400xi是总线式的多防区报警控制主机，具有功能全、扩展性强、质量稳定的特点，被广泛的应用于小区、大楼、工厂等各类场合的大型报警系统。
该主机的主要功能有：
1.自带8个防区，以两芯总线方式(不包括电源)可扩展120个防区，共128个防区。
(注：该主机4.0版本前的总防区数量为128，4.0开始以后的总防区数量为248，目前上市的均为4.0以后的版本，本方案实现较早，主机版本为3.0+系列)
2. 总线长度达1.6km(ф1.0mm2)。
可接总线放大器以延长总线长度。
可采用星形、级连和混接等灵活的布线方式，在不超过防区总数量的前提下，各段总线上总线扩充设备的数量要求没有限制。
3. 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
4. 有90组个人操作密码;15种可编程防区功能;可存储400个历史事件以供查阅。
5. 可选择多种防区扩展模块;有8防区扩展模块ds7432、单防区扩展模块ds7457、双防区扩展模块ds7460、带输出的单防区扩展模块ds7465及带地址码的探测器。
6. 辅助输出总线接口可接ds7488和dsr-32继电器输出模块等外围设备。
可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
7. 通过ds7412模块可转换成rs232接口实现与计算机的直接连接，或通过网络转换接口的设备与lan连接。
8. 可通过pstn与报警中心连接，支持4+2 、contact id等多种通讯格式。
9. 可实现键盘编程或远程遥控编程。
10. 带自检功能，在线自我检测系统各部分的工作状态正常与否，并通过键盘和通讯手段显示故障部分，便利系统维护和管理。
在本系统中一共有250个防区和80个巡更点，通过警卫中心软件可以将ds7400xi的防区触发信号作为巡更信号处理，因此系统一共有330个防区数，因此一共需要3台ds7400xi主机(v3.09版本)。
该系统除巡更点外分
成8个分区，每个分区包含了可以统一管理的楼层，用所属主机的液晶键盘进行布防撤防和消警，所有操作信息和报警信息都实时在警卫中心管理软件中反应出来，并可以自动显示出报警区域的电子地图。
在总线方面的处理上，由于该楼相对结构工整，所以布线相对比较方便，用3根rvv的1平方毫米的四芯线贯穿整个管道井到顶楼分别作为三台主机的总线，没有采用更多芯的线将所有总线放在一条多芯线中是为了防止总线之间可能会产生的互相干扰。
而总线扩展设备的选择上都选用了ds7432的8防区扩充模块，安装在各个楼层的弱电井中，各楼层的探测器和巡更按钮都把线路集中到该层的弱电井接至ds7432上并供电。
在巡更系统的处理上，由于将巡更系统和报警系统集成在一起，因此该巡更系统是在线式的有线巡更系统，将ds7400xi的防区接入巡更开关作为24小时无形防区来使用，而在警卫中心软件中定义该防区为巡更防区，因此可以实时显示巡更状态。
该系统可以自由定义巡更线路，可以定时自动启动多个巡更线路，也可手动启动巡更线路，并可提示及时巡更、未及时巡更、巡更提前、巡更错误触发等信息。
在巡更按钮的选择上，我们选用了一款设计比较新颖的巡更按钮，该按钮由磁簧管和发光二级管组成，按照常开触点的方法连接至DS7432的防区输入上，当带巡更人员将带磁性的巡更笔轻触该按钮时，磁簧管会吸合，发光二极管和防区线路导通而发亮，提示巡更信号已成功触发。
实际使用效果相当不错。
在报警联动的设计上，我们为甲方提供了两套解决方法，一种是软联动，我们提供了警卫中心的软件接口，通过相应的API函数向上级BA的管理系统通过局域网传送报警信息。
另外一种是硬联动，通过型号为DSR32的32路继电器输出模块将报警信息通过触点连接至BA系统的DI采集板上，一台DS7400XI主机(4.0版本下)
可以连接4个DSR32继电器输出模块，在该系统中实现一对一的联动，由上级BA系统再对采集来的联动信号进行处理。
实际使用中由于硬联动方案实现比较容易，信号反应速度也较快，因此使用了该方式。
在探测器的选择上，考虑到该大楼环境比较稳定，美观要求也比较高，因此大量选用了超薄吸顶的DS936被动红外探测器。
四、总结：
该系统一共使用了3台DS7400XI主机，需要PC机提供3个串行口，因此配了一个多路串口扩充器，系统调试时曾经发生过损坏DS7412串口通讯模块的现象，经分析，是由于使用的多路串口扩充器的质量问题所致，最后换用了品牌比较好的串口扩充器便解决了问题。
在该系统的实际使用中曾提出这样的问题，在进行一个巡更路线时巡更人员会同时触发该路线的报警防区引起误报，最后在软件中将巡更线路沿线的防区选择在巡更的一定范围时间内可以自动旁路，很好的解决了该问题。
考虑到该系统范围较大，如果采用常规的机房集中供电已不能满足要求，所以该系统的电源供应基本上都是就近集中取电，就是将电源供应器放在探测器相对集中的地点供电。
该系统由于要采用硬件联动，而当时硬件联动选用的DSR32设备只能由DS7400XI主机本身进行驱动，而不能由警卫中心软件控制，因此使用和设置上有所不便。
目前的DSR32继电器模块和报警管理软件已经可以通过串行口通讯互相兼容使用，大大方便了系统的集成。
报警系统解决方案
报警系统解决方案
《报警系统解决方案》
现代社会中，安全问题日益凸显，各种报警系统应运而生，成为重要的安全设备。
然而，仅仅有报警系统还不够，如何更好地利用报警系统，才能真正做到保护人员和财产的安全呢？以下是一些解决方案，可以帮助您更好地利用报警系统。
首先，定期维护和更新报警系统是至关重要的。
报警系统作为一种设备，需要定期检查和维护，以确保其正常运行。
同时，随着科技的发展，报警系统也在不断更新和升级，需要及时更新，以适应不断变化的安全需求。
其次，与周边社区和警方建立联系是很重要的。
报警系统的作用在于及时报警和通知相关部门，但这并不意味着您可以依赖报警系统独自应对一切安全问题。
与周边社区和警方建立联系，可以更快速地得到帮助和支持。
另外，结合其他安全设备也是一个重要的解决方案。
报警系统可以和其他安全设备结合使用，例如监控摄像头、门禁系统等，以形成更加完善的安全系统，提高整体的安全性。
最后，定期进行安全演练和培训也是解决方案之一。
定期进行安全演练和培训，可以提高人员对于报警系统的使用熟练度，确保在紧急情况下能够正确使用报警系统，增加安全意识和应急能力。
总的来说，报警系统仅仅是安全保护的一个环节，如何更好地利用报警系统，需要综合考虑各种因素，才能真正达到保护人员和财产的目的。
希望以上解决方案能够帮助您更好地利用报警系统，提高安全保护水平。

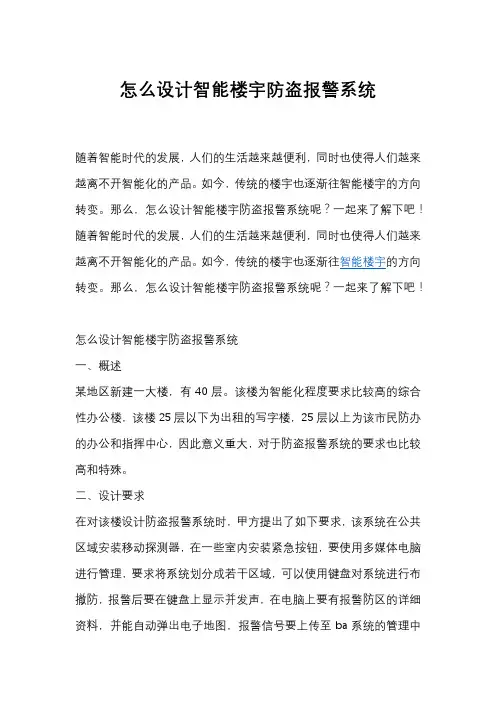

怎么设计智能楼宇防盗报警系统
怎么设计智能楼宇防盗报警系统随着智能时代的发展，人们的生活越来越便利，同时也使得人们越来越离不开智能化的产品。
如今，传统的楼宇也逐渐往智能楼宇的方向转变。
那么，怎么设计智能楼宇防盗报警系统呢？一起来了解下吧！随着智能时代的发展，人们的生活越来越便利，同时也使得人们越来越离不开智能化的产品。
如今，传统的楼宇也逐渐往智能楼宇的方向转变。
那么，怎么设计智能楼宇防盗报警系统呢？一起来了解下吧！怎么设计智能楼宇防盗报警系统一、概述某地区新建一大楼，有40层。
该楼为智能化程度要求比较高的综合性办公楼，该楼25层以下为出租的写字楼，25层以上为该市民防办的办公和指挥中心，因此意义重大，对于防盗报警系统的要求也比较高和特殊。
二、设计要求在对该楼设计防盗报警系统时，甲方提出了如下要求，该系统在公共区域安装移动探测器，在一些室内安装紧急按钮，要使用多媒体电脑进行管理，要求将系统划分成若干区域，可以使用键盘对系统进行布撤防，报警后要在键盘上显示并发声，在电脑上要有报警防区的详细资料，并能自动弹出电子地图，报警信号要上传至ba系统的管理中心，甲方还提出将巡更系统和报警系统集成在一起。
三、方案简述针对甲方的要求，我们设计了以ds7400xi总线制报警主机为硬件平台警卫中心软件为软件平台的大型报警系统。
ds7400xi是总线式的多防区报警控制主机，具有功能全、扩展性强、质量稳定的特点，被广泛的应用于小区、大楼、工厂等各类场合的大型报警系统。
该主机的主要功能有：1．自带8个防区，以两芯总线方式（不包括电源）可扩展120个防区，共128个防区。
（注：该主机4.0版本前的总防区数量为128，4.0开始以后的总防区数量为248，目前上市的均为4.0以后的版本，本方案实现较早，主机版本为3.0+系列）2.总线长度达1.6km(ф1.0mm2)。
可接总线放大器以延长总线长度。
可采用星形、级连和混接等灵活的布线方式，在不超过防区总数量的前提下，各段总线上总线扩充设备的数量要求没有限制。
智能楼宇系统设计-楼宇防盗报警
一、实验名称防盗报警系统二、实验要求根据实验仪器关联图，完成对各种探测器例如：门窗、门磁、红外帘幕、红外探测器和紧急按钮的检验和分别实现报警。
三、实验内容3.1大型报警主机液晶键盘的基本操作(1)系统布防/撤防：输入1234+on进行布防，输入1234+off进行撤防。
(2)防区旁路布防/撤防：输入1234+bypass+xxx(要旁路的防区三位编号)，撤防则是将on变成off。
(3)查询事件记录：输入1234+#89，按9逆时针显示事件，按6顺时针显示时间。
3.2小型报警主机键盘的使用(1)即时报警①输入1234并按住[*]3秒钟，可以进入编程模式；②在键盘上输入7、[*]、1(即时报警)，然后按住[*]3秒，推出编程模式。
③在报警主机上顺序输入1234，按下布防键，会进行门磁布防，若在此时打开门禁，报警器会报警。
④在报警主机上顺序输入1234，按下撤防键，对报警系统进行撤防(2)延迟报警①输入1234并按住[*]3秒钟，可以进入编程模式；②在键盘上输入7、[*]、2(延迟报警)，然后按住[*]3秒，推出编程模式，进入延迟时间30s。
(3) 24小时布防①输入1234并按住[*]3秒钟，可以进入编程模式；②在键盘上输入7、[*]、2(延迟报警)，然后按住[*]3秒，推出编程模式。
3.3各权限密码设置(1)大型报警主机的编程密码：9876(2)大型报警主机液晶键盘的主码：1234(3)小型报警主机主码：1234四、实验心得在此次实验中，学会了使用大型报警主机联结小型报警主机一起，结合各个传感器在布防状态的下的报警测试，也尝试了撤防功能。
更学会了在旁路布防的情况下，需要屏蔽一个传感器或是只在一个传感器的作用进行布防等情况中，各个传感器的作用是否明显。
美的《智慧楼宇》整体解决方案ppt (2)全
展示系统 大屏显示 瘦终端 移动终端
统一管理门户，简化运维 虚拟化资源与物理资源池统一管理
区卫应用管理平台
基 软件分发 智能升级
本
功 状态监控 告警通知
能
软件集成 异构融合
云和非云资源池管理平台
拓扑管理
服务器 监控
数据库监 控
存储监控
中间件 监控
网络监控
基础设施管理平台 动力设备监控 环境设备监控 视频设备监控
系统集成
安全、可靠、智能的支撑平台
智能控制
✓ 双网段，防火墙隔离； ✓ SSL、HTTPS证书加密； ✓ 热插拔、冗余配置，不间断；
完整性
✓ 产品线完整，四位一体； ✓ 功能完整，整合各种协议； ✓ 平台完整，管理加控制； ✓ 组合完整，满足不同楼宇；
安全性
便捷性
✓ BS架构，管控便捷； ✓ 自带LCD屏，调试便捷； ✓ 热插拔、云备份，维护便捷；
化
管理平台
信息查询系统
巡更系统 集成平台
智慧楼宇总体框架
社区
高科技园区
商场
银行
学校
酒店
Office Manager 智能办公室管理
UC enhancement
UCManager/Voizmate UC计费与增值应用
DSM 数字展板管理
ET integrated solution Green IT building
空调系统 电力系统
信息自动化
环境管理
IP语音
智真会议
承
载
基础网络
层
感
知
层
摄像机
编码器
IP摄像机
报警探测器
环境监测
门禁
智能楼宇对讲系统解决方案
智能楼宇对讲系统解决方案以国产防盗报警领域的王者示人，殊不知其早在2010年就开始布局楼宇对讲，现在已形成防盗报警、视频监控、楼宇对讲、智能家居四大板块齐头并进，并针对平安城市、金融、教育、电讯、小区、交通、司法、水利等众多领域提供特色化的行业解决方案,满足用户的多样化、个性化需求。
其中在小区领域，广州莱安以iHORN安全健康云平台为核心，将楼宇对讲、防盗报警、视频监控、智能家居、医疗健康系统等结合成一个整体,力图为业主提供可感知的智慧生活体验。
楼宇对讲迈向智能化、平台化从2014年年初开始，国内陆续有一些智慧城市项目真正落地。
作为智慧城市的基础节点,智能小区也在探寻如何向智慧化升级转型的直接有效的途径。
图1目前一些安防企业多是基于整合楼宇对讲、智能家居、视频监控、停车场、照明等智能化子系统推出所谓的智慧小区解决方案，通过TCP/IP数字技术的应用，实现小区内部的多网融合.同时，通过小区管理软件的平台化，实现不同子系统之间的信息互通和联动指挥。
“其中，楼宇可视对讲系统经过近20年时间的发展，已由最初的模拟系统向数字化、网络化方向发展,并逐步过渡到智能化、平台化，并实现不同的小区间的联网管理,提高小区运营水平.” 深圳市广州莱安安全科技有限公司中级工程师郑俊波在讲解中分享道.尽管当前房地产行业并不景气,楼宇对讲市场仍然还能保持着强劲的增长趋势，这主要得益其自身价值被挖掘.目前楼宇对讲系统技术已日臻成熟，并具备如下四大特点：操作方便；集成度高；应用广、易拓展;工程施工方便。
用户、物业、地产商各有所需中国人口众多,土地资源有限。
随着城镇化进程的加速，大型的小区、高层住宅比较集中。
近年来，许多房地产开发商都在开展“造城运动”，小区分期建设，社区越建越大，不少社区达到上万户的规模,而包括楼宇对讲在内的智能化系统已经成为绝大部分小区的标配，并蕴育了巨大的市场潜力。
不过，楼宇对讲企业在拥抱广阔的市场商机的同时,还需接受来自用户、物业、房地产等三方极其挑剔的要求。
楼宇自控系统(BA)应用解决方案
☆ 集成各种子系统
楼宇的各种子系统：楼宇自控系统、火灾报警系统、综合保安管理系统、广播 系统、智能照明系统，集成成为一个“有机”的统一系统，其接口界面标准化、规范 化，完成各子系统的信息交换和通讯协议转换，实现五个方面的功能集成：所有子 系统信息的集成和综合管理，对所有子系统的集中监视和控制，全局事件的管理， 流程自动化管理，最终实现集中监视控制与综合管理的功能。
再次，空调与冷热源是建筑物中能耗最大的一项，中央空调系统 占整个 大楼的耗能 50%以上，而大楼装有楼宇自控系统以后，可节省 能耗 25%，节省 人力约 50%。冷热源采用楼宇自控系统后，同常规控 制相比,可以大大提高控制 精度。从统计数据来看，一般来说，可以 节省 20%~30%左右的冷量，夏季温度 比设定值每升 1℃约可节省 10% 的冷量。这些对于减少运行费用与节约能源均有 重要意义。且出现故 障，能够及时知道何时何地出现何种故障，使事故消除在萌 芽状态。
☆ 模块化
系统要严格按照模块化结构方式开发，以满足通用性和可替换性。采用模 块化设计，分布实施的ቤተ መጻሕፍቲ ባይዱ略。
☆ 互连性
这种互连性体现在传输媒体和结构化综合布线系统；各种网络设备的配 置；各种网络互连设备的配置；以及各类机电设备、话音/视频设备和各类控制设 备等的配置。子网之间互连采用 TCP/IP 等标准化协议。
高新信息技术和计算机网络技术的高速发展，对建筑物的结构、 系统、 服务及管理最优*化组合的要求越来越高，要求建筑物提供一个 合理、高效、节能 和舒适的工作环境。节能是一项基本国策，也是建 筑电气设计全面技术经济分析 的重要组成部分。楼宇自控系统正是顺应了这一潮流而诞生的。
1.3 系统设计目标 1.3.1 实现目标 机电设备运行状态监控： 监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、电 梯等系统设备的各项重要运行参数以及故障报警的数据， ① 空调系统监控内容
智能楼宇安全管理系统保障住宅安全的综合解决方案
智能楼宇安全管理系统保障住宅安全的综合解决方案随着科技的不断发展，智能楼宇安全管理系统在保障住宅安全方面起到了重要作用。
它结合了物联网、人工智能等技术，集成了视频监控、门禁系统、烟雾报警器等设备，为住宅提供了全方位的安全防护。
本文将介绍智能楼宇安全管理系统的组成部分及其功能，并探讨其在保障住宅安全方面的优势和影响。
一、智能楼宇安全管理系统的组成部分智能楼宇安全管理系统由若干关键组成部分构成，包括但不限于以下几点：1.视频监控系统：通过安装在住宅内外的摄像头，实时监控住宅周边环境和室内情况，将监控画面传输至中心控制台或移动设备上，以便及时发现异常情况。
2.门禁系统：包括门禁卡、指纹识别、人脸识别等技术，用于对住宅出入口进行有效的身份验证，确保只有合法人员才能进入。
同时，门禁系统还能记录进出住宅的时间和人员信息，为后续安全回溯提供依据。
3.烟雾报警器：安装在住宅内各个关键位置，可在发现烟雾或火灾时自动报警，并及时通知住户和相关部门，以便进行及时疏散和灭火。
4.智能安防设备：如智能门锁、智能窗帘、智能报警器等，可通过手机APP或物联网平台控制，提供更加便捷和智能的安全管理方式。
二、智能楼宇安全管理系统的功能1.实时监控和预警：通过视频监控系统和烟雾报警器等设备，智能楼宇安全管理系统实现了对住宅的实时监控和异常情况的预警。
一旦发现有可疑人员或烟雾产生，系统会立即发送警报，并通知住户和相关管理人员，以便采取及时措施。
2.防盗防护：智能门禁系统通过身份验证功能，有效防止陌生人闯入住宅，降低住宅外部安全威胁。
同时，智能安防设备也可以为住户提供更高级别的防盗防护，比如智能门锁采用密码或指纹开锁方式，窗帘可以自动控制开合，报警器能起到威慑作用等。
3.远程控制和管理：利用智能楼宇安全管理系统的手机APP或物联网平台，住户可以远程控制和管理住宅的安全设备，比如查看实时监控画面、远程开关门锁、调整窗帘等。
无论身在何处，都能实时了解住宅安全状况，及时采取相应的措施。
智能楼宇方案范文
智能楼宇方案范文
一、智能楼宇解决方案
1、信息化管理
智能楼宇综合管理系统的实现，可通过各种网络技术（如有线网络、无线网络、数字电视、蓝牙、传感器等）把楼宇转化成一个综合信息管理系统，实现实时监测和控制楼宇的电梯、可控硅灯具、智能安防系统、水冷水系统、空调系统、照明系统等设备的管理。
通过信息化管理，可以实现节能减排、成本降低及设备与人的有效接触。
此外，智能楼宇系统可以实现客户信息的采集和收集，从而实现个性化营销，增加客户满意度，更好地提升服务等。
2、安防监控
安防监控是智能楼宇解决方案的关键，可通过门禁系统、防盗系统、视频巡检系统等来保护楼宇的安全，同时能够及时发现楼宇的安防漏洞，以防止不合理的人员进入楼宇内部。
除此之外，可通过环境监测站来实现室内温度、湿度、安全气体浓度等参数的检测，从而快速实现楼宇安全的监控报警。
3、智能家居
智能家居系统主要是实现楼宇室内环境的调节，客户可以通过智能手机或电脑进行远程控制，调节空调、电视机、可控硅灯具、家用电器等设备的运行状态，从而实现智能化的节能用电。
楼宇智能防盗报警系统_毕业设计(论文)
智能楼宇防盗报警系统摘要住房，这个一直伴随人类进步的存在，越来越受到人们的重视，它不再仅仅是人们寻求遮风避雨的场所，更加是我们在从事一天的社会活动后的归宿，是对完整私人空间的需求。
所以，老式的楼房门锁，已渐渐不能保证人们的安全感，我们需要寻找一种集防火，防盗等多项功能于一体的智能系统，极大程度地保护用户的隐私和安全。
本文初步建模和探索这种系统,介绍了系统结构、组成及硬件和软件设计。
本系统基于AT89C51单片机，集防盗防火功能于一身，可实现自动检测与自动电话拨号报警。
并分分别对安全性和抗干扰进行了优化。
当防盗、防火探测器检测到险情的时候，向单片机发出中断申请，再由单片机控制电话接口电路，实现模拟摘机，根据险情类别，自动拨打相关部门的电话号码如小区管理中心电话。
本系统通过密码来识别主人身份，系统开启后只有输入正确的密码才能关闭系统。
系统从硬件方面进行了抗干扰设计，使其具有较好的抗干扰能力，完成系统可靠工作。
关键词：防盗报警系统，防火防盗，语音报警ABSTRACTHouse, the existence grows with human beings, a ttracts more and more people’s notice. It is not only a living-building, but also a home to retune and a necessary of private space. So some old door-lock are out of style, we need a new intelligence system which offers functions of theft-proof and fireproof to helps user protect their safe and privacy.This paper discusses the design and realization of an intelligence building burglar alarm system based on AT89C51. It introduces the system structure, formation, soft, hardware design. This system has functions of theft-proof and fireproof, it can automatic check itself and dial automatically. And we also improve the safety and stability.When the sensor of fireproofing or burglarproof detects any off normal signal, an interrupt request is sent to the MCU. Next the MCU control the interface module of telephone to accomplish off hook. According the kind of dangerous, the dialing module will automatically dial the right phone number such as the phone number of community management center. The system discerns the master by the secret code. Only imputed correct secret code, could system be closed. The system is designed by considering the anti-interference in the side of the hardware. It can work with high reliability.Keywords: intelligent alarm system; theft-proof and fireproof; phonetic alarm目录摘要..................................................................... I I ABSTRACT................................................................. I II 目录 .................................................................... I V 第一章绪论. (1)1.1 概述 (1)1.2防盗报警系统的前景 (1)1.3论文设计意义 (2)第二章系统总体方案设计 (3)2.1 智能报警系统的总体构成 (3)2.2报警系统的功能及其工作过程 (3)2.2.1 报警系统的功能 (3)2.2.2 报警系统的工作过程 (4)第三章用户探测器设计 (5)3.1 防盗探测器设计 (5)3.1.1 红外线探测器 (5)3.1.2 微波探测器 (6)3.2防火探测器 (7)3.2.1 温度探测器 (7)3.2.2 光电感烟探测器 (8)3.2.3 一氧化碳探测器 (9)第四章报警器设计 (10)4.1 红护短自动报警器总体设计 (10)4.2 自动报警器电路设计 (10)4.2.1 AT89C51单片机简介 (10)4.2.2 自动报警器电路设计 (13)第五章系统软件设计 (15)5.1 主控模块 (15)5.2 键盘模块 (17)5.3 语音模块 (18)5.3.1 MT8888简介 (18)5.4 密码模块 (21)5.5 系统软件设计 (21)结论 (22)参考文献 (1)致谢 ................................................... 错误！未定义书签。
大型小区防盗报警系统方案(博世)2
某大型社区的防盗报警系统综述第 l节防盗报警系统的设计思想1.1系统设计指导思想某社区有5个小区，分布比较分散，小区之间通过光纤布了局域网。
现在要求对每个小区安装周界防盗报警系统，在管理中心进行集中管理。
根据该项目的具体设计要求和实际情况，该系统采用了BOSCH公司的大型报警系统，该系统采用了一切有效的探测手段，使用总线扩展的方式来达到系统的可扩展性和易操作性，利用社区的局域网将主机连接起来，使用多媒体PC机对系统进行有效的管理，并可实现与视频和BA系统的联动。
1.2系统方案特点1.2.1系统中的前端探测器共分两类：对射探测器和电子围栏。
1.2.2防盗报警系统与电视监控系统实现报警联动控制功能。
1.2.3防盗报警系统与 BA系统实现灯光联动控制功能。
1.2.4每个区的报警系统可独立操作互不影响。
1.2.5通过管理软件可直观显示系统状态，一有报警即刻有电子地图和声音提示。
1.2.6系统大容量，并采用总线制方式，操作简便，可扩展性较强。
1.2.7每个小区用一个DS7400XI主机，通过RS232/TCPIP转换器实现与局域网的连接。
第2节防盗报警系统的组成2.1设备选型采用博世品牌的防盗报警控制设备和探测器。
2.2系统组成本方案中防盗报警系统由前端探测器、信号传输、控制以及联网通信部分组成。
2.2.1前端探测器本系统一共采用了探测器：双光束红外对射探测器DS422i,DS426I,DS428I,DS429I,四光束红外对射探测器DS453Q，DS455Q。
2.2.2信号传输该系统采用了BOSCH公司的DS7400XI总线制报警主机，由于探测器分布较为复杂，所以主机和总线扩展模块（DS7432，DS7457i）之间的信号传输要求较高，有距离限制，在本系统中可以采用RVV4X1.5信号线作为总线。
前端探测器与总线扩展模块之间的信号传输方式采用有线形式，可采用RVV4X1.0的信号线连接。
探测器的电源由每个区域集中供应，可采用RVV4X1.5的线路。
