建筑工程测量
d、控制网的建立。 e、基坑支护变形观测。 f、主要施工测量的方法。 g、工程重点部位的测量控制方法。 h、施工放样测量允许偏差。 I、沉降观测与变形观测。 j、测量管理措施。 k、方案所需附图等。
④参与制定测量制度，对测量人员进行安全技术交底。 a、《施工测量管理制度》可参考公司发布的《项目现场管理制 度【2012（一）】》P153。 b、《测量员岗位职责》参考公司发布的《项目管理手册》（第 一版）P39。 c、 《测量员安全技术操作规程》参考《项目现场管理制度【 2012（一）】》P168。在这里需要特别补充一点：因市政工程施工 场地内高压电和低压电线杆众多，立尺人员（塔尺和棱镜都是铝制 的，易导电。而且塔尺和棱镜最高能升至离地面5~6m）一定要注意 立尺周围是否有高压电线和低压电线，以免高压磁场和触电伤害。 d、项目总工负责对测量人员进行交底，如测量小组有多个成员 的，组长必须对小组成员进行详细交底。
一流 超越 精作 奉献
主讲人：
2015年7月
一、工程测量理论和市政工程测量工作流程
（一）工程测量理论 1、规范的配备
2、控制测量的等级和技术要求
① 导线控制测量的等级和技术要求 ②水准控制测量的等级和技术要求
3、工程测量的原则和任务
① 测量工作的原则 a、“从整体到局部”、“先控制后碎部” 优点：减少误差积累，保证测图精度，分幅测绘，加快工作进 度。 b、测量工作必须严格检核，“前一步未检核，不进行下一步工 作”是测量工作应该遵循的另一条原则，即步步检核。 优点：防止错漏发生，保证测量成果的正确性。 ②测量工作的任务 水平角测量（测角）、距离测量（量距）、高程测量（测高程） ，即确定地面点位的位置。
5、其它测量的材料
a、竹（或木）桩。开工前就加工好备用，规格长度一般分2种： 30--50cm，用于原地面测量定点，土质较松的情况；10--15cm左右 ，用于压实后的路基测量放样定点，土质较硬的情况。 b、钢钎。水稳层（基层）施工时用于定桩挂线（一般随摊铺机 配备）。 c、水泥钉（钢钉）。砼路面、桩头、柱头、水稳层、砖砌井等 放样时用，一般长度规格有1.5cm、3cm、5cm、7cm。 d、铁钉。做点位标志。 e、记号笔（油性）。 f、油漆或自动喷漆。 g、石灰。用于堑顶、坡脚、修坡等放线用。
3、经纬仪及附件
a、经纬仪。经纬仪的主要功能就是测定水平角和竖直角。配合 钢尺定位。 b、脚架（木质或铝质）。一般与全站仪脚架可通用。 c、花杆。瞄方向。
4、其它的一些量具
a、30m或50m钢卷尺。 b、30m或50m皮尺。注：对于构筑物严禁使用皮尺量。 c、3m或5m小钢卷尺。 d、计算工具，具有可编程的科学计算器，例如卡西欧5800。 e、坡度尺（控制边坡）。也可叫工地木工做。
⑤原地面横断面复测。 规范及设计要求，路基施工前，应对原地面进行复测，核对或补 充横断面，发现问题时，应进行处理。 复测时要求业主方、监理方人员一起参加。
3、施工过程中测量放样。
详见本课件第三大部分：工纵断面图，横断面图，挡墙、涵 洞、雨污水管、桥梁、隧道的位置及参数等。
（二）市政工程测量工作流程 1、项目进场之前准备工作
①收集并熟悉和复核施工设计图表，准备图纸会审。 这些施工设计图表主要包括：说明书；路线平、纵面图；路线 总体平面设计图；路基横断面图；路线纵断面图；桥梁桥型布置图 ；桥型横剖面图；桥墩一般构造图；直线、曲线及转角表；纵坡、 竖曲线表；道路逐桩坐标表；桥位坐标表；地勘报告；管涵设计图 等。 认真复核直线设计图表，发现图纸错误报项目总工。在图纸会 审时提出这些问题，由设计院现场答疑。
③路基横断面图。通过研究分析，主要应掌握：
a、挖方横断面图（路堑横断面图）路面以上挖方情况：堑顶、 边坡比、挖深、坡脚、碎落台、平台、面积、排水沟、横坡度。
b、填方横断面图（路堤横断面图）路面以下填方情况：原地面 、边坡比、填高、坡脚、护坡道、平台、面积、边沟、横坡度。
④路面横断面结构图。通过研究分析，主要应掌握：
2、水准仪及附件
a、水准仪（至少2台，大项目一般6、7台）。水准仪类型有自 动安平水准仪、微倾水准仪、电子水准仪。目前我们施工现场常用 的是自动安平水准仪。水准仪按其精度分为DS0.5、DS1、DS3、DS10 四个等级，我们施工现场常用的是DS3，它可以满足四等水准测量。 另外用全站仪也可以进行四等水准测量，那就是三角高程测量法， 它主要适用于地形起伏较大进行水准测量较困难的地区。 b、脚架（木质或铝质）。数量与水准仪配套。 c、3m双面（黑红两面）水准标尺一对，常数：4687、4787。用 于进行四等水准测量。 d、3m或5m铝质塔尺（一般用5m）。用于高程测量、五等水准 测量。采用双仪法也可用铝质塔尺进行四等水准测量。 e、尺垫一对。用于临时转点。
⑥直线、曲线及转角表。通过研究分析，主要应掌握：
a、本施工标段可用的交点是那几个。 b、本施工标段的交点的编号、里程桩号及坐标。半径、前切线 方位角、转角、切线长、曲线总长、缓和曲线长等。 c、ZH、HY、QZ、YH、HZ等里程桩号及坐标。 d、是对称缓和曲线，还是非对称缓和曲线。 注：交点要素是计算线路任一点坐标的起算依据，必须认真分 析，取用正确。
⑦纵坡、竖曲线表。通过研究分析，主要应掌握：
a、本标段有那几个竖曲线？是凸形的还是凹形的？
b、竖曲线的要素：变坡点里程桩号、变坡点高程、前纵坡度、 后纵坡度、竖曲线半径、竖曲线起、终点里程桩号。 c、本施工标段的交点的编号、里程桩号及坐标。半径、前切线 方位角、转角、切线长、曲线总长、缓和曲线长等。 注：竖曲线要素是计算线路任一点高程的起算依据，必须认真 分析，取用正确。
⑧逐桩坐标表。通过研究分析，主要应掌握：
a、线路纵向中线上逐桩坐标。 b、对照“直线、曲线、及转角表”，确定每个交点计算点位坐 标的范围。 c、根据导线点分布情况，选用红线坐标的导线点。
⑨征地红线坐标。通过研究分析，主要应掌握：
a、线路左、右两侧征地界桩的坐标。 b、根据导线点分布情况，选用放红线坐标的导线点。 以上设计图表必须认真复核，若发现设计图纸有误，马上上报 项目总工。 值得提醒的是：施工测量员进驻工地后第一位要搜集的资料， 便是“直线、曲线及转角表”和“纵坡、竖曲线表”。只有熟练掌 握了这两个表，便可胸有成竹地开展本标段路线各阶段的施工测量 工作。在施工全过程中便可随意计算路线中任意点的设计坐标和高 程。
a、路面层厚度、水稳层厚度、垫层厚度、路面层至路基厚度。 b、路面层宽度：行车道、硬路肩、土路肩、中央分隔带等宽度 c、边坡度、路面横坡度（路拱）。
⑤路基设计表。通过研究分析，主要应掌握：
a、每一横断面各里程桩号的地面高程、设计高程、填挖高度。 b、路面左右幅宽度、中央分隔带宽度。 c、路面边缘、行车道外边缘、中央分隔带边缘的设计高程。 d、竖曲线变坡点桩号及高程，纵坡度及纵坡坡长、竖曲线要素
②测量控制点加密复核。 基准点移交后，测量员及时进行加密复核，如实填写复核记录 ，报监理单位，复核过程要求测量监理工程师参加。 若我方作为总包单位时，分包单位进场时，测量员负责对分包 单位进行基准点移交和交底。 ③红线放样，杆线迁移测量定位并报表。 由于市政工程项目的特殊性，导致拆迁进度往往不能满足施工 进度要求，直接影响施工进度。红线放样和杆线迁移测量定位并报 表是为了方便和指导施工场地内的建筑物、管线园林树木等的拆迁 ，为施工单位提早施工争取时间。 ④水系调查测量。 为水系恢复提供第一手现场资料。
三、工程测量实操讲解
(一)卡西欧5800编程法
掌握了这个方法，道路和桥梁工程测量放样就很便捷。
(二)路基施工测量放样 1、收集路基施工设计图表并研究设计图表
作为道路工程施工现场测量员，进驻工地第一件要做的事是： 收集本标段有关的设计图表，并认真熟悉、研究分析这些图表。道 路施工实践中，路基施工的设计图表有：
2、项目开工前期阶段
①测量控制点交接桩。 a、测量基准点由业主单位提供（一般委托勘测单位事先在现场 测设定位出来）。 b、按照施工合同，测量基准点应该由业主单位移交给施工单位 。移交过程中，测量员必须全程参与并要核查以下几点内容：导线 点、水准点实地点位及完好程度，可否利用；核查这些控制点成果 表上的点名与实地点位是否相符；相邻控制点是否通视。现场交验 结束，应将交桩情况做好记录，并签字归档。 c、测量员应对基准点进行有效的标识，并绘制点之记。
①道路平面总体设计图。通过研究分析，主要应掌握：
等。 a、所修道路的名称 b、所修道路的线型组合：直线、圆曲线、带缓和曲线的圆曲线 c、所修道路沿线地形、地物、填方段、挖方段 分布情况等。 d、主线与支线、主线与匝道、主线与桥涵关系等。
②路线纵断面图。通过研究分析，主要应掌握：
a、线路中线纵向高低起伏情况。 b、线路中线原地面高低起伏情况。 c、线路中线里程桩号及相应的地面高程、设计高程、填挖高度 d、线路纵向竖曲线分布情况及竖曲线凹凸形式、竖曲线要素等 e、线路超高段分布情况，超高方式、超高要素等。 f、线路填方段起点、终点里程桩号、填方长度。 g、线路挖方段起点、终点里程桩号、挖方长度。
e、5.1米棱镜杆配单棱镜。这种棱镜杆不升高是1.68米，全部升高为5.1米。 它的优点是适用于树林及地形起伏较大的通视效果不佳的情况，可减少仪器搬 站，很方便。缺点是精度较差，只能用于土方测量、原地面复测、红线放样、 前期中边桩放样等一些精度要求不太高的。对于构筑物（桥梁、管涵、箱涵） 、道路基层、 路面、路缘石、人行道等的放样必须用对中杆。 f、对讲机。一般3个。
②编制测量仪器需求计划。 a、配备的仪器必须满足工程的施工进度要求和测量精度要求， 并建立测量仪器设备台账。 b、测量仪器必须经有资质的法定检定单位检定，测量员必须确 保仪器在有效检定期内使用。 c、新进场的测量仪器使用前必须要向监理单位报验，需要以下 资料：仪器出厂的合格证；国家或地方技术监督部门的计量鉴定证 书。 ③根据施工图纸和工程测量规范编制《工程测量方案》。 《工程测量方案》应包括的主要内容： a、编制依据。 b、工程概况。 c、施工准备（场地准备、仪器准备和技术准备）。
建筑工程项目测量方案
建筑工程项目测量方案一、项目概述建筑工程测量是指对建筑工程项目中各种要素、构筑物、设备、管线等进行实际测量，获取真实有效的测量数据，用以指导设计、施工、验收等各个阶段的工作。
因此，建筑工程测量方案作为工程建设中的重要一环，其设计和实施至关重要。
本文档将对某建筑工程项目的测量方案进行详细的规划和描述，确保测量工作符合相关法规标准，以及工程需求。
二、测量范围本次建筑工程项目的测量范围主要包括以下内容：1. 地形测量：包括场地地面高程、地形地貌、水文地质、地下结构等的测量。
2. 建筑实体测量：包括建筑物的平面、立面、剖面、结构等的测量。
3. 设备管线测量：包括各种设备、管线的位置、规格、走向、坡度等的测量。
4. 功能场地测量：包括道路、广场、停车场、绿化等的测量。
三、测量技术及方法1. 测量仪器和设备的选择根据测量需要，选择适当的测量仪器和设备，包括但不限于全站仪、GPS定位仪、水准仪、测距仪等，确保测量的准确性和可靠性。
2. 测量方法（1）实际测量：对于地形地貌的测量，采用全站仪和GPS定位仪进行实地测量，获取场地的地面高程、地形地貌等数据。
（2）平面测绘：对于建筑实体、设备管线、功能场地的测量，采用全站仪和测距仪进行平面测绘，获取详细的平面位置、大小、形状等数据。
（3）剖面测量：对于建筑实体、设备管线的内部结构，采用全站仪进行剖面测量，获取详细的内部结构数据。
（4）数据处理与分析：将测量获得的原始数据进行处理与分析，生成实用的测量成果，如高程图、平面图、剖面图、管线图等。
四、测量方案流程1. 前期准备（1）确定测量范围与任务；（2）制定测量计划和方案，确定测量任务的内容、目标、步骤等；（3）确定测量仪器和设备，并进行校准和调试；（4）准备工程资料、图纸、地形图等。
2. 现场测量（1）组织测量人员到场，认真检查测量仪器和设备，确保工作正常；（2）按照测量方案，进行地形地貌、建筑实体、设备管线、功能场地等各项测量任务。

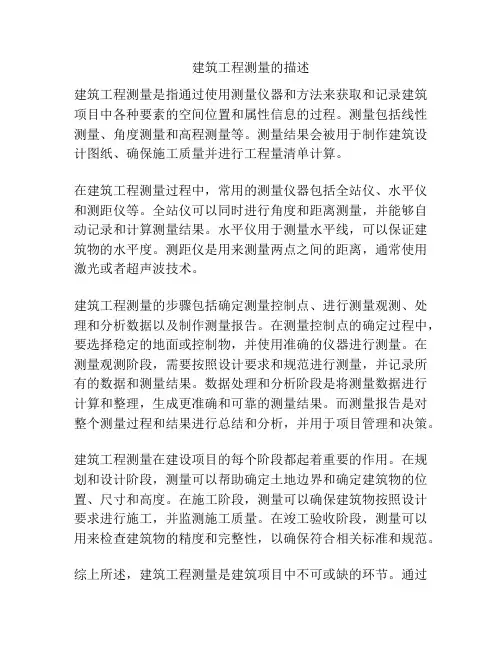

建筑工程测量的描述
建筑工程测量的描述
建筑工程测量是指通过使用测量仪器和方法来获取和记录建筑项目中各种要素的空间位置和属性信息的过程。
测量包括线性测量、角度测量和高程测量等。
测量结果会被用于制作建筑设计图纸、确保施工质量并进行工程量清单计算。
在建筑工程测量过程中，常用的测量仪器包括全站仪、水平仪和测距仪等。
全站仪可以同时进行角度和距离测量，并能够自动记录和计算测量结果。
水平仪用于测量水平线，可以保证建筑物的水平度。
测距仪是用来测量两点之间的距离，通常使用激光或者超声波技术。
建筑工程测量的步骤包括确定测量控制点、进行测量观测、处理和分析数据以及制作测量报告。
在测量控制点的确定过程中，要选择稳定的地面或控制物，并使用准确的仪器进行测量。
在测量观测阶段，需要按照设计要求和规范进行测量，并记录所有的数据和测量结果。
数据处理和分析阶段是将测量数据进行计算和整理，生成更准确和可靠的测量结果。
而测量报告是对整个测量过程和结果进行总结和分析，并用于项目管理和决策。
建筑工程测量在建设项目的每个阶段都起着重要的作用。
在规划和设计阶段，测量可以帮助确定土地边界和确定建筑物的位置、尺寸和高度。
在施工阶段，测量可以确保建筑物按照设计要求进行施工，并监测施工质量。
在竣工验收阶段，测量可以用来检查建筑物的精度和完整性，以确保符合相关标准和规范。
综上所述，建筑工程测量是建筑项目中不可或缺的环节。
通过
准确和可靠的测量，能够确保建筑物的质量和安全，并为建设项目的管理和决策提供重要的依据。

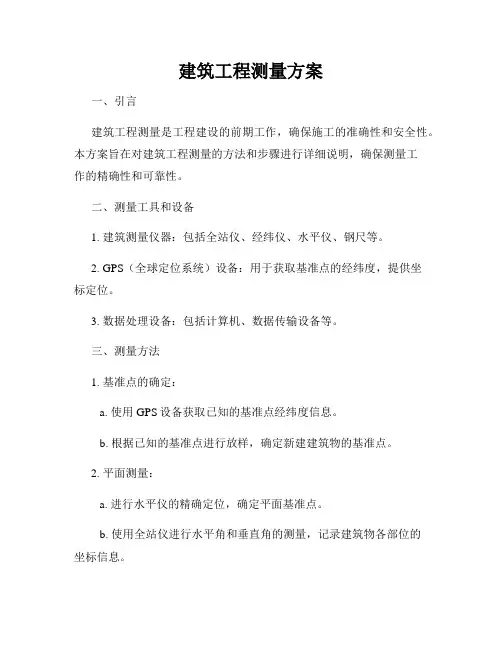

建筑工程测量方案
建筑工程测量方案一、引言建筑工程测量是工程建设的前期工作，确保施工的准确性和安全性。
本方案旨在对建筑工程测量的方法和步骤进行详细说明，确保测量工作的精确性和可靠性。
二、测量工具和设备1. 建筑测量仪器：包括全站仪、经纬仪、水平仪、钢尺等。
2. GPS（全球定位系统）设备：用于获取基准点的经纬度，提供坐标定位。
3. 数据处理设备：包括计算机、数据传输设备等。
三、测量方法1. 基准点的确定：a. 使用GPS设备获取已知的基准点经纬度信息。
b. 根据已知的基准点进行放样，确定新建建筑物的基准点。
2. 平面测量：a. 进行水平仪的精确定位，确定平面基准点。
b. 使用全站仪进行水平角和垂直角的测量，记录建筑物各部位的坐标信息。
c. 通过平差计算，得出建筑物平面图的数据结果。
3. 高程测量：a. 使用经纬仪确定高程基准点，以便测量建筑物各点的高差。
b. 使用全站仪进行高程角的测量，并记录各部位的高程数据。
c. 通过数据处理软件计算，得出建筑物高程图的数据结果。
4. 面积和体积测量：a. 使用全站仪或钢尺进行房屋的长度、宽度、高度等尺寸测量。
b. 根据测量结果计算建筑物的面积和体积。
五、精度控制1. 测量精度要求：根据具体的建筑工程要求，确定测量的精度要求。
2. 定期校验和校准测量设备，确保测量的准确性。
3. 在实际测量过程中，通过重复测量和多次检查，提高测量结果的可靠性。
六、安全措施1. 测量现场必须设置明显的警示标志，提醒他人注意安全。
2. 使用测量设备时，必须佩戴个人防护用品，如安全帽和防护眼镜。
3. 遵守测量操作规程，禁止违反规定进行高空作业或越过施工围栏。
七、数据处理与报告1. 将测量数据导入计算机，并进行数据处理与分析。
2. 根据测量结果生成建筑物平面图、高程图和其他相关图表。
3. 撰写测量报告，详细记录测量方法、数据处理过程和结果，提供给相关人员参考。
八、总结建筑工程测量是确保工程建设准确性和安全性的关键环节。
建筑工程测量技术
大跨度桥梁的施工测量
总结词
大跨度桥梁的施工测量是桥梁建设中的关键环节，通过精确的测量技术，可以确保桥梁施工的精度和 质量。
详细描述
大跨度桥梁在施工过程中，需要采用高精度的测量设备和技术，对桥梁的各个部位进行精确测量，以 确保桥梁施工的精度和质量。同时，还需要对施工过程中的数据进行实时监测和分析，及时发现和解 决施工中的问题，确保桥梁施工的安全和稳定。
建筑工程测量技术
• 建筑工程测量概述 • 建筑工程测量的核心概念 • 建筑工程测量技术应用 • 建筑工程测量工具与设备 • 建筑工程测量案例分析
01
建筑工程测量概述
定义与特点
定义
建筑工程测量是利用测量技术对建筑 工程的设计、施工和管理各阶段进行 测量的科学。
特点
建筑工程测量具有精密性、技术性、 实践性、综合性等特点，需要运用各 种测量仪器和工具，获取精准的数据 ，为建筑工程的顺利实施提供保障。
大型工业厂房的施工测量
总结词
大型工业厂房的施工测量是工业厂房建 设中的重要环节，通过精确的测量技术 ，可以确保厂房施工的精度和质量。
VS
详细描述
大型工业厂房在施工过程中，需要采用高 精度的测量设备和技术，对厂房的各个部 位进行精确测量，以确保厂房施工的精度 和质量。同时，还需要对施工过程中的数 据进行实时监测和分析，及时发现和解决 施工中的问题，确保厂房施工的安全和稳 定。
施工过程中的测量技术
施工控制网的建立
在施工区域内建立施工控制网， 包括平面控制网和高程控制网， 以实现施工过程中的定位和放样。
定位与放样
根据设计图纸和施工控制网，对建 筑物各部分进行定位和放样，确定 各部分的具体位置和尺寸。
施工监测与调整
建筑工程工程测量案例
建筑工程工程测量案例
在建筑工程中，工程测量是非常重要的一个环节。
它是指在建筑施工前、施工过程中和竣工验收时对建筑场地、建筑结构、建筑设备等进行测量、记录和分析的工作。
下面我们通过一个实际案例来看一下建筑工程中工程测量的应用。
案例一：某某大厦的地基工程测量
某某大厦是一座高层建筑，施工前需要进行地基工程测量。
测量工程师首先对建筑场地进行了详细的测量，确定地基的承载能力和地基的土质情况。
通过地基工程测量，工程师发现某些地方的土质较软，需要采取加固措施；同时发现部分地基承载能力较高，可以减少基础的尺寸，降低建筑成本。
施工过程中，测量工程师进行了建筑结构的测量，确保建筑结构的精准度和稳固性。
通过测量，发现某些柱子的位置存在偏差，及时调整了施工方案，避免了建筑结构的不稳定性。
在竣工验收时，测量工程师对建筑的整体造型进行测量，确保建筑的垂直度和水平度符合标准要求。
通过测量，发现某些墙面存在倾斜情况，及时进行了调整，使建筑整体更加完美。
通过这个案例，我们可以看到工程测量在建筑工程中的重要性。
只有通过精准的测量，才能保障建筑工程的质量和安全，减少施工过程中的风险和问题。
建筑工程测量不仅需要技术过硬的测量工程师，还
需要先进的测量设备和严格的施工流程管理，以确保工程的顺利进行
和高质量的完成。
综上所述，建筑工程中工程测量是保障建筑质量和安全的重要环节，需要在施工前、施工中和竣工验收时进行周密的测量工作。
希望大家
在建筑工程中充分重视工程测量的作用，提高施工质量，保障建筑安全。
谢谢！。
建筑工程测量主要内容
建筑工程测量主要内容
建筑工程测量是建筑工程中至关重要的一环，它涉及到多个方
面的内容。
首先，建筑工程测量的主要内容包括但不限于以下几个
方面：
1. 土地测量，在建筑工程之前，需要对土地进行测量，以确定
地形、地貌、地势等情况，为后续的建筑设计和施工提供准确的地
理信息。
2. 基础测量，建筑的基础是整个建筑物的支撑和承重结构，因
此基础测量是建筑工程测量中的重要内容，包括地基的承载力、地
下水位等的测量。
3. 结构测量，建筑物的结构测量涉及到建筑物的各个部分，包
括墙体、柱子、梁等的尺寸、位置、高度等的测量。
4. 建筑物的平面测量，平面测量是对建筑物的水平方向上的测量，包括建筑物的平面布置、平面尺寸、平面形状等的测量。
5. 建筑物的立面测量，立面测量是对建筑物垂直方向上的测量，
包括建筑物的高度、立面形状、立面结构等的测量。
6. 室内测量，室内测量是对建筑物内部空间的测量，包括房间的面积、高度、体积等的测量。
7. 施工测量，施工测量是在建筑施工过程中的测量工作，包括对建筑材料、施工设备、施工工艺等的测量。
总的来说，建筑工程测量的主要内容涵盖了建筑前、中、后各个阶段的测量工作，是建筑工程中不可或缺的重要环节。
通过精确的测量工作，可以保证建筑物的结构稳固、布局合理、符合设计要求，从而确保建筑工程的质量和安全。
建筑工程测量的任务是什么
建筑工程测量的任务是什么
建筑工程测量的任务主要包括以下几个方面：
1. 建筑初步测量：包括确定建筑场地和地形特点、测量地块边界和面积，以及确定建筑物间的相互关系等。
这些测量任务主要用于工程设计的前期准备工作。
2. 基础测量：用于确定建筑物基础的位置、形状和尺寸，以及建筑物地面的高程数据。
基础测量主要包括水平控制测量、垂直控制测量和地面形态测量等。
3. 建筑物测量：用于确定建筑物各部分的具体位置、形状和尺寸，包括建筑物的平面布置、立面和剖面形状、房间大小等。
建筑物测量一般使用传统测量方法和激光测量仪等现代测量工具。
4. 施工测量：用于指导建筑施工工作的测量任务，包括确定施工轴线、控制建筑物的垂直度和水平度，以及监测施工过程中的尺寸和位置偏差等。
施工测量通常需要频繁进行，以确保施工的精确性和符合设计要求。
5. 竣工测量：施工完成后，对建筑物进行最终的测量和验收工作。
这包括检查建筑物的尺寸、形状和位置是否满足设计要求，以及测量建筑物的体积、面积和容积等。
竣工测量结果将用于建筑物的竣工验收和资料整理。
总之，建筑工程测量的任务是通过测量和记录各种数据，为工
程设计、施工和验收提供准确的基础信息，以确保建筑物的质量和安全性。
建筑工程测量
建筑工程测量建筑工程测量概述1.基本任务：建筑物轴线，标高的现场放样点位。
2.建筑工程测量的主要特点精度要求高施工现场干扰大，（通视、交差作业、点位保存）测量基本工作一、测设工作的概念1.定义：测设、又称为放样，是测绘的逆过程，根据待建建筑物，构建物各特征点与控制点之间的距离、角度、高程等测设数据，以控制点为根据，将各特征点在实地桩定出来。
2.测设基本工作2.测设三个基本量：水平距离 D水平角 β高差 h3.测设方法分类一般方法“直接法” 精确方法“归化法”归化法定义 为提高精度，先用直接法放样一个点，作为过渡点，接着测量过渡点与已知点之间的关系(边长、角度、高差等），把测量值与设计值比较的差数，最后从过渡点出发，修正这一差数，把点归化到更精确的位置上去，这种比较精确的放样方法叫做归化法。
(归化法就是先放样，然后不搬动仪器和棱镜，用测量的方法再刚才放样的这个点，把放样的跟测量的比较得差数，然后再把这差数修正）二、水平距离测设（一）直接法 从起点A直接用钢尺或测距仪在给定方向上，丈量待放样的水平距离，得点B。
（二）归化法 用直接法测设出B点 精密丈量其距离 根据差值实地改正。
三、水平角的测设（一）正倒镜分中法 较精确的直接法利用盘左、盘右分中。
（盘左为正镜，盘右为倒镜）测设方法：先在B点架仪，A点立棱镜，用盘左的方法照准，使水平度盘读数为零，再按顺时针方向旋转至要测设的角度。
再用盘右的方法B点架仪，A点立棱镜，使水平度盘读数为零，再按顺时针方向旋转至要测设的角度。
然后分中。
（二）归化法用直接法放样出角值 实测角值和距离 计算归化值 距离修正。
δ＝Dtan(β′-β)例：已知OP′=100.00米，设计值β=40°，设侧得β′=39°59′20″。
计算修正值PP′.解：Δβ=β′-β=-40″PP′=100tan0°00′40″ =0.0194m ≈19mm答：点位修正值为19mm（向外）。
《建筑工程测量》课件
CATALOGUE
目 录
• 建筑工程测量的概述 • 建筑工程测量的基本原理 • 建筑工程测量的技术与方法 • 建筑工程测量的实践与应用 • 案例分析与实践
01
CATALOGUE
建筑工程测量的概述
定义与特点
定义
建筑工程测量是利用测量技术对建筑 工程的设计、施工和管理各阶段进行 测量工作的总称。
采用高精度的监测设备和自动化监测 系统，加强监测数据的处理和分析， 及时发现异常情况并采取措施。
Байду номын сангаас
测量方案不合理
根据工程实际情况，制定合理的测量 方案，包括控制网的布设、测量方法 的选择等。
建筑工程测量的新技术与趋势
智能化测量
利用自动化、智能化技术，提高测量效率和精度，减少人为误差 。
大数据与云计算的应用
利用大数据和云计算技术，对海量测量数据进行处理、分析和挖掘 ，为工程决策提供有力支持。
3D打印技术
利用3D打印技术，实现复杂结构件的快速制造和精确安装，提高 施工效率和质量。
05
CATALOGUE
案例分析与实践
案例一：高层建筑的定位与放线测量
高层建筑定位与放线测量的重要性
高层建筑的定位与放线测量是确保建筑按照设计要求准确施工的关键环节。通过 测量，可以确定建筑物的平面位置和高度，为后续施工提供准确的基准。
未来展望
未来建筑工程测量将朝着智能化、 自动化、数字化的方向发展，提高 测量精度和效率，更好地服务于工 程建设和社会发展。
02
CATALOGUE
建筑工程测量的基本原理
测量坐标系与方向
测量坐标系
介绍测量中常用的地理坐标系和施工 坐标系，以及坐标系的转换方法。
建筑工程测量的任务
建筑工程测量的任务
建筑工程测量的重要性
建筑工程测量是建筑项目中至关重要的一环。
它涉及到对土地、建筑物和其它相关因素进行精确测量和评估，以确保建筑项目的顺利进行和符合设计要求。
建筑工程测量的任务包括：
1. 土地测量：在建筑项目开始之前，需要进行地形测量和确定地界。
这包括测量土地的高度、坡度、水位和地貌等，以确定合适的基础设计和地形调整。
2. 建筑测量：建筑测量涉及到对建筑物的尺寸、位置和形状进行测量和标记。
这将确保建筑物的尺寸符合设计要求，并且可以在建造过程中进行准确的定位。
3. 控制测量：控制测量是为了保证建筑项目的空间位置准确性和一致性。
它包括测量建筑物与标志物之间的关系，以及建筑物和周围环境之间的相对位置。
4. 监测测量：建筑工程过程中需要进行监测测量，以检查建筑物的结构稳定性和变形情况。
这有助于及早发现和纠正任何潜在的问题，并确保建筑物符合安全标准。
5. 结算测量：建筑工程完成后，需要进行结算测量以核算工程量和费用。
这可以确保建筑项目按照预算和合同的要求进行，并帮助解决任何费用纠纷。
建筑工程测量的准确性对于整个建筑项目的质量和成功至关重要。
它为建筑师、工程师和施工人员提供了可靠的基础数据，以确保建筑物的安全性、稳定性和合规性。
因此，在建筑项目
的不同阶段都需要进行测量任务，并且测量结果应始终得到认真对待和正确处理。
