人机工程学案例分析对公共木椅的分析
案例分析：公园座椅
公 园 座 椅 设 计 流 程
现状分析
现有资料收集
现有座椅收集、分析
功能分析
使用分析
材料分析
使用者群体分析
靠背分析
椅面分析
椅脚分析
扶手分析
尺寸计测
选择计测项目
选择计测对象
新设计方案
座椅形状
椅背角度
椅身情况
结 束
A 现状分析—— 公园座椅现有资料收集优缺点分析
• 以图表的形式呈现（根据所收集的资料整理如下图所示，该图
人机工程学案例分析
案例 公园座椅设计
L/O/G/O
Questions
飞速发展的现代社会，越来越多的人没有时间休闲娱乐，而公园成了 最受青睐的地方。是儿童、青年、成年、老年都可以活动的场所。座 椅就成了公园必不可少的设备，什么样的座椅能满足所有人群的需求 呢? （以下是我对现代公园座椅的优缺点分析）
表内容及形式均为原创，切勿抄袭）
从以下四点入手
a功能分析
b使用分析
c材料分析
d使用人群 分析
• 设计方向
有效的解决公园座椅的舒适度，以及儿童、老人等弱势群体的需求 从功能的角度出发，结合人机工程知识，进行材料处理从而达到大 多数人满意的效果。
a公园座椅功能分析
• 座椅大致分为三类：工作椅、休闲椅、多用椅。 • 公园座椅的功能偏向于休闲椅。 • 以下是休闲椅功能分析：
—— 通过现有资料数据均为公园休闲座椅的最优值， 并不使用与其他功能的座椅。 （图片根据已有资料收集整理）
C 新方案设计
• 设计原则：
1 座椅的形式与尺度及功能有关 2 座椅尺寸参照人体测量学 3 重量由臀部坐骨结节承担 4 大腿与椅子间压力应减少 5 降低背部的紧张度 6 椅垫必须有足够的垫料和硬度
人机工程学案例分析——对公共木椅的分析
对公共木椅的分析随着我国经济的迅速发展，公共设施也趋于完善，不仅是现代家具还是公共设施如座椅连廊的设计正趋于技术上先进、工艺上可行、经济上合理、款式上美观、使用上安全等方向发展。
对他们的设计就是设计一种新的生活方式、工作方式、休闲方式、娱乐方式。
“家具的功能不仅是物质的，也是精神的”，现代家具正朝着实用、多功能、舒适、保健、装饰、休闲、娱乐等方向发展。
公共设施也如此。
如图，这是一款公共座椅的设计，形态上采用的是Q的形状(侧视图)，首先是尺寸的确定，严格按照人机工程学来讲，休闲座椅的各部分最佳尺寸分别为:座高:380mm~450mm座宽:380mm~480mm座深:420mm~450mm座面角度:15~200靠背高:46Omm~61Omm然而此款座椅最终确定的设计尺寸是:座高:420mm(在人机尺寸的指导下确定的)座深:400mm靠背高:400mm很明显其中有些数据并不符合人机工程学尺寸要求，主要是因为考虑到此座椅的使用环境为公共场所，其功能是为来往的人暂时性的休息提供方便，同时又不希望人在上边停留的时间过长，因此在设计上并没有严格按照人机工程学尺寸来确定其所有尺寸。
与其他的公共椅子相比，该木椅的优点是采用天然木材，更贴近生活，形体流畅，造型优美，整体充满了“e时代文化”，即充满了现代感的同时又融入了古朴厚重、回归自然的纯朴气息。
初始方案中，该木椅造型为实心的，其缺点自然也随之显现，即整体的重量重，为运输带来很多不便，而且有很大的空间浪费。
另外保持其初始的古朴颜色导致色调单一，有时难免让人生出不干净的念头。
改进措施很简单，分为两方面。
一方面就是挖空靠背。
其优点则是显而易见的：①减轻了整体的重量，同时节约了木材，方便运输，节约运力，使外观更加简洁，线条充满柔和的变幻美②空间的增加增强了呼吸感，镂空的图案让人充满的想象力和轻松愉快的心情③增加了服务面积和空间，呈现出来的小平面可以用作副座面，尽管座面的宽度只有180mm，但也可以为劳顿的过客提供暂时性的休息。
人机工程学在办公桌椅设计中的应用
除了人体测量学和人体力学因素，座椅设计还需要考虑心理学因素。例如， 座椅的设计应该符合使用者的心理需求，具有安全感和舒适感，从而提高使用者 的工作效率和满意度。为了达到这个目的，座椅设计需要结合使用者的个人喜好 和公司文化等因素，以创造出符合个性化需求的产品。
最后，让我们来看一下人机工程学在办公座椅设计中的实际应用案例。例如， 某公司推出了一款名为“ergonomic chr”的办公座椅，该座椅设计采用了人机 工程学的原理，具有可调节的座垫和靠背高度，以及可旋转和移动的底座。这些 设计使得使用者可以根据自己的体型和坐姿进行调节，从而提高了使用者的舒适 度和工作效率。此外，该座椅还采用了高品质的材料和精细的工艺，具有高承重、 高回弹等特点，进一步增强了使用者的满意度。
3、电源插座设计：现代办公桌上往往需要连接多种电子设备，如电脑、打 印机等。因此，合理的电源插座设计至关重要。插座的位置应便于插拔，且不会 妨碍工作人员的操作。
二、办公椅的人机工程学分析
1、椅背设计：椅背的设计应能够提供良好的支撑，以减轻工作人员的背部 疲劳。同时，椅背的高度和倾斜角度应可调节，以满足不同工作人员的需求。
5、无线充电技术：利用无线充电技术为电子设备充电，减少桌面的杂乱和 电线纠结的问题。
6、多功能桌面：桌面可以设计成可移动或可旋转的，以便于不同的工作需 求，如会议、书写、阅读等。
7、环境控制系统：集成环境控制系统，控制照明、温度等环境因素，以提 高工作人机工程学是研究人和机器之间相互作用的科学，其目标是使这种相互作用 尽可能直观、高效、满足需求。在高校环境中，桌椅是学生们每天都会接触到的 设施，因此，高校桌椅的设计对学生的学习体验和身心健康具有重大影响。
2、椅子：椅子设计需要符合人体工学，具有可调节的功能，以满足不同人 的需求。椅子的高度和倾斜度应该能够随着人体的坐姿和视线高度进行调整，以 最大程度地减少疲劳感。
【人机工程学案例】人机工程案例分析（优秀案例）人机工程学案例
【人机工程学案例】人机工程案例分析（优秀案例）人机工程学案例话题：人机工程学案例休闲阅读案例分析作业一，检验作业岗位设计为了给检验人员创造一个方便、舒适的作业岗位，以保证检验效能，对检验作业岗位提出相应的设计原则。
①使检验人员尽可能采用向下的观视角，而不用向前的和向上的观视角。
②让被检产品向检查人员方向移动而不是离开检查人员方向移动，见图5-1。
如果产品从右向左或从左向右横过检查人员的视野，不会出现很大差别。
对每分钟移动18m 的产品至少应有30cm 观视范围，并排除观视范围内的所有障碍物。
③工作面高度应由人体肘部高度确定。
统计研究指出，人的肘部高度约为人体身高的63% ，而工作面的高度在肘下25 ---76mm 是合适的。
④坐姿作业比站姿作业要好，因为心脏负担的静压力有所降低，而且坐姿时肌肉可承受部分体重负担。
如选择坐姿作业，必须提供舒适的、且可调节的座椅。
⑤选用可调座椅时，可能会造成检验者脚不着地的情况，此时必须使用脚踏板支持下肢的重量。
⑥无论坐姿或站姿作业，都应给检查人员用辅助活动来中断检查周期的机会，以便调节视力和体力，减轻作业疲劳。
通常一次连续监测时间不超过30min 。
二，汽车司机车椅的设计为了使驾驶着舒适的驾驶车辆，其设计必须要符合人体骨骼的最佳轮廓线，从而可以缓解驾驶的疲劳和增加舒适度，以达到提高安全性的目的。
三，牙刷裙设计牙刷产生的泡沫会沿着牙刷手柄流到手上，难看不舒服不说，有些不注意的人还会导致泡沫流到衣服上，这样人们就不得不清洗手和衣服，即浪费了时间，还浪费了宝贵的水资源。
因此，我们可以设计一个装置在牙刷上，可以自由调动来阻挡牙膏泡沫。
四，对公共木椅的分析现代家具正朝着实用、多功能、舒适、保健、装饰、休闲、娱乐等方向发展。
公共设施也如此。
按照人机工程学来讲，休闲座椅的各部分最佳尺寸分别为: 座高:380mm~450mm 座宽:380mm~480mm 座深:420mm~450mm 座面角度:15~200 靠背高:46Omm~61Omm改进措施很简单，分为两方面。
人机工程分析
实际分析
一.不同的坐姿对桌椅的尺寸要求不同，可调节高度的桌椅更能满足 使用者要求。
根据需要不同，椅子的高度不变，随坐姿改变可改变桌高度和倾角协调
Page 12
二.容膝空间尺寸大小，是影响使用者舒适度的重要因素，在满足座椅的 对应尺寸前提下，可通过调节桌高改变容膝高度。
20cm+
20cm+
Page 13
人机工程学调研
——关于办公桌椅的人机工程学分析
调研流程
椅子 桌子 整体分析
确定分析对象
桌椅
壁柜其他 整体空间
总结建议
Page 2
简介
随着社会的发展，人们生活水平的提高，人们对生活也有了越来越 高的要求，桌椅是我们生活中最基本也是最必须的东西，不同设计 的桌椅也对我们的生活产生了不同的影响。 而对于白领一族，基本生活都在办公室，有时回到家还要加班。大 部分时间都是坐着的。尤其是回到家中加班的时候，本来就身心疲 惫，却无奈工作；这对使用者所使用的桌椅的要求跟公司里的桌椅 要求是不一样的。一套符合人体工程学需要的桌椅会让他们更舒适 ，生活更健康。 桌椅是我们日常生活中接触最多的民用工业产品之一，为我们的生 活提供了很大的方便。什么地方该用怎样的桌椅，什么用途该选怎 样的桌椅，有利于人们提高生活质量。
பைடு நூலகம்
Page 3
分析对象
家居书房一角，包括桌椅和书柜
Page 4
调研人基本信息
身高：183cm 体重： 70kg 臂展：185cm 小腿长：50cm 大腿长：52cm
5 Page 5
整体分析
一般情况下，当我们走近一把椅子，到坐上去，有以下几个动作：
经体验，座椅的质量过重（材料是：木材塑料合成物5.8kg）拖动时较费力，入座较舒适。
案例分析：公园座椅
彩色草图
• 右图是彩色方案，由于考虑到 公园环境和色彩法则。我选用 了，黄色、褐色、蓝色为主。 在公园中大面积的绿色草坪， 黄色的座椅会格外的突出，方 便人们寻找。椅脚、扶手采用 仿木材的褐色，会给人踏实的 安全感。音箱采用了天蓝色， 天蓝色给你一种和谐的感觉。 座椅上的色彩都接近于大自然， 这样既不会特别突兀也不会让 大家觉得没有创意。
详细分析——椅面
• 椅面：
椅面的设计应该符合腿部的结构， 适合腿的舒展，和血液的循环。可以 像右图那样，按照腿的弯曲度来设计 座椅的椅面。但是由于我这次研究的 课题是公园座椅，公园座椅有局限性， 要适合广大人群。如果把座椅的椅面 设计成这种活动弯曲的，那么维护成 本会大大提升。由于座椅太过于舒适， 座椅的数量就必须大量增加。因此我 在以后的方案中还是采用普通的椅面 设计。 数据分析：椅面长度1200mm、 1500mm、1800mm、2000mm 坐板 离地高度400mm-420mm
钢材
钢制材料的好在防风防雨不 怕风吹日晒雨淋，但是刚硬 的的材质人坐上不会舒适。
可以作为骨架
木材
木质材料更贴近于大自 然，但是木质材料容易 腐烂，不坚固。
可用作方便桌
用钢制材料做骨架，外面可以 最终选材 用软性的塑料制材，这样又坚 固耐用，又柔软舒适。
结合以上两者
d公园座椅使用人群分析
要点切入
使用人群分析
材料是铁艺和防腐木，结实坚固 双人座椅约500元，成本低易实现 材质为石头的座椅适于户外安装 公园座椅的维护成本低 颜色多为棕色、绿色等接近环境色 座椅高度不适合儿童使用
座椅坚硬，不符合人体曲线
造型简单，缺乏新意和特色 颜色贴近环境色但是不易被发现 缺少杀菌的功能，不卫生，不干净
以人体工程学角度分析室外座椅
以人体工程学角度分析室外座椅人体工程学作为一门与人类生活息息相关的重要学科，随着科技社会的高速发展人体工程学在人类生活中得到了越来越广泛的应用，人们在物质财富得到基本满足之后转而向健康的精神环境进军，追求高品质、高要求的舒适生活，于是健康舒适、意境唯美的产品越来越得到人们热烈推崇。
文章以户外座椅设计为例，阐述人体工程学在产品设计中的设计应用。
引言户外座椅是一种供给路人停留、休憩的一种室外家具，它多存在于小区、公园、游乐场、广场之类的共公共场所，随着新时代的到来、社会的进步，户外座椅已经成为乡村城市必不可少的配置，在为人们带来舒适、便利的同时，也增加了环境的唯美感。
人体工程学与设计的完美结合人体工程学（Human Fngineering Engineering，简称HFE），又称工效学、人机工程学、人类工效学、人体工学、人因学等各种名称，是一门重要的工程技术学科。
是研究人和机器、环境的相互作用及其合理结合，使设计的机器和环境系统适合人的生理、心理等特点，达到在生产中提高效率、安全、健康和舒适目的的一门学科。
因此在家具设计中是否设计合理直接影响到人们的健康问题，而在社会环境中应严格按照人体工程学原理设计产品，会带给人们最高的舒适感。
户外座椅设计思维室外家具做为展现特色文化形态而存在，需要设计者从设计理念、文化背景、风格匹配等多方面因素来考虑，在户外家具设计中，想完美的体现其特色，必须将本地区传统文化精髓与高速发展的现代科技文化相结合，通过现代高科技技术将中国特色文化唯美的呈现于人们的眼前。
设计认知1.元素提炼家具设计作为一种特殊时代文化背景下的产物，就其本质而言应该涵盖应有的文化属性，这也是作为一名设计师必须要考虑的问题，马凌诺斯基认为“一物的结构与其使用的方法相结合才成为它的文化实体”这也就是说在设计一件产品时，要充分的考虑其精神元素与物质元素的融合。
2.形态设计在形态设计过程中，设计传承千年中国的历史文化基因，汲取当地文化特色并运用到家具的设计中，给人带来全新的艺术理念，礼赞岁月的沉淀。
人机工程学椅子分析
椅子人机工程学分析看影椅数据：坐面高度44 坐面深度42 坐面角度6 靠背角度112 靠手高度24使用体验：后靠，姿势自然。
分析：仅提供背垫，而无腰垫。
然而在坐满坐面的情况下，腰部抵到背垫的下缘。
虽然，因为背垫为柔软的铺垫，未感到明显不适，这样的设计不很适合。
靠背角度虽然小于休息椅的建议，但根据“以相对于坐面的角度和靠背的角度来表示的第四和第五节腰椎间的角度”，当坐面角度为6度，靠背角度为112度时，脊柱达到中性姿势。
坐于该座椅，感觉腰背放松。
靠背角度虽然小于休息椅的建议，靠背与坐面采用柔软的铺垫和饰面。
增大人体与椅面间的摩擦，避免使用者为防止滑动而产生的肌肉紧张。
更大的益处是，虽然它各参数与休息椅的建议参数有一定的出入，该座椅即使长时间持续使用，使用者也不会感到明显不适。
总结：这把座椅之较好的坐面角度与靠背角度的相对关系，以及柔软的铺垫和饰面，是其最大的优势，使其得到了较好的舒适评价。
美中不足是它出于造型的考虑，未设腰垫，然作为观看电影的需长时间使用的座椅，建议设置腰垫。
教室椅子数据：坐面高度42 坐面深度44 坐面宽度45 坐面角度1 靠背角度96 使用体验：根据“以相对于坐面的角度和靠背的角度来表示的第四和第五节腰椎间的角度”，当坐面角度为1度，靠背角度为96度时，脊柱的弯曲相对中性姿势有约50％的偏离。
导致不利健康的脊椎形状。
大多采用的姿势为：坐一半坐面；腿或者弯曲交错，或者向前伸直（偶也交叠）。
也有其他姿势，但持续时间都极短。
很少有人使用靠背。
主诉腰、背、肩疼痛。
分析：保持前坐姿势一定时间后，使用者便希望能够后坐，以舒缓腰背部的疲劳，然而当座椅靠背不能满足缓解疲劳的要求时，使用者会感到异常疲劳。
但座椅厚重而结实，有着良好的稳定性，前坐时不致于翻转。
总结：建议根据人体工程学，加宽靠背的横杆成横板条，并考虑一定的弧度和曲线。
办公椅1数据：坐面高度40-42 坐面宽度40-48 坐面深度47 靠腰长575 坐面角度1.5 靠背角度95-135使用体验：坐面较为舒适，靠手舒适，背直是靠背舒适，但靠背塑料较硬，有不适感，调节方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

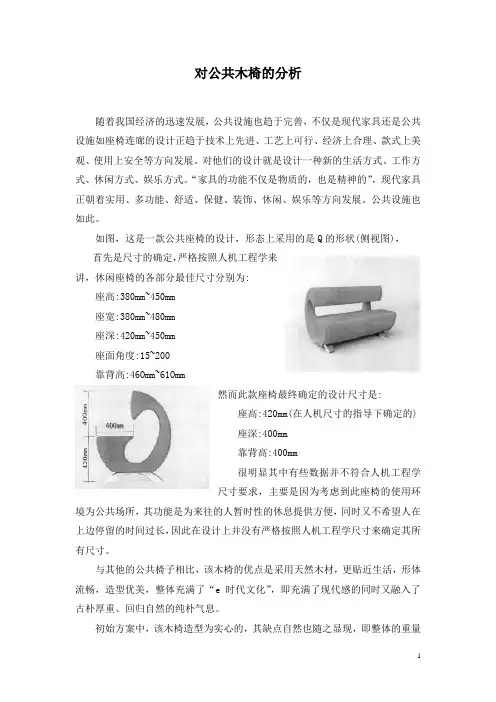

对公共木椅的分析
随着我国经济的迅速发展，公共设施也趋于完善，不仅是现代家具还是公共设施如座椅连廊的设计正趋于技术上先进、工艺上可行、经济上合理、款式上美观、使用上安全等方向发展。
对他们的设计就是设计一种新的生活方式、工作方式、休闲方式、娱乐方式。
“家具的功能不仅是物质的，也是精神的”，现代家具正朝着实用、多功能、舒适、保健、装饰、休闲、娱乐等方向发展。
公共设施也如此。
如图，这是一款公共座椅的设计，形态上采用的是Q的形状(侧视图)，
首先是尺寸的确定，严格按照人机工程学来
讲，休闲座椅的各部分最佳尺寸分别为:
座高:380mm~450mm
座宽:380mm~480mm
座深:420mm~450mm
座面角度:15~200
靠背高:46Omm~61Omm
然而此款座椅最终确定的设计尺寸是:
座高:420mm(在人机尺寸的指导下确定的)
座深:400mm
靠背高:400mm
很明显其中有些数据并不符合人机工程学
尺寸要求，主要是因为考虑到此座椅的使用环境为公共场所，其功能是为来往的人暂时性的休息提供方便，同时又不希望人在上边停留的时间过长，因此在设计上并没有严格按照人机工程学尺寸来确定其所有尺寸。
与其他的公共椅子相比，该木椅的优点是采用天然木材，更贴近生活，形体流畅，造型优美，整体充满了“e时代文化”，即充满了现代感的同时又融入了古朴厚重、回归自然的纯朴气息。
初始方案中，该木椅造型为实心的，其缺点自然也随之显现，即整体的重量重，为运输带来很多不便，而且有很大的空间浪费。
另外保持其初始的古朴颜色
导致色调单一，有时难免让人生出不干净的念头。
改进措施很简单，分为两方面。
一方面就是挖空靠背。
其优点则是显而易见的：①减轻了整体的重量，同时节约了木材，方便运输，节约运力，使外观更加简洁，线条充满柔和的变幻美②空间的增加增强了呼吸感，镂空的图案让人充满的想象力和轻松愉快的心情③增加了服务面积和空间，呈现出来的小平面可以用作副座面，尽管座面的宽度只有180mm，但也可以为劳顿的过客提供暂时性的休息。
在色彩的改进上，由于色彩
对人的心理和生理产生影响，不
同的消费群体对色彩的偏好(年
龄差异，地域差异，性别差异等)
均有所差异，家具的具体使用环
境以及设计形态的表达都是家
具设计中色彩确定的影响因素。
此款座椅的形态设计表达了一
种时尚前卫的设计理念，因此亮丽的颜色能更好的论释其内涵;公共座椅的受众人群较为宽泛，所以不能单纯的去迎合某一特定人群而确定，因此需要根据具体的使用环境来具体确定。
以下是几个色彩方案，譬如古朴的灰色，调皮的橙色，浅黄等可分别适合不同的使用环境。
从以上的分
析我们不难看出，
现代人的需求已
不仅仅是停留在
“实用”的层面
上，人们更多追求的是家具的丰富文化内涵和精神满足，他们需要的是有时代特征的并能满足自身心理诉求的家具产品。
因此单单满足人机工程学要求的家具设计己不能满足人们的需求。
人机工学是家具设计中的应用原则与尺度考量，但随着现代生活方式的急速
转变，人们对于时尚的态度和对潮流的把握使得家具等设施的设计有了更多发展的空间和变通的余地。
在设计中，我们应该把握好人机工学与家具设计的关系，建立起一种理性与感性相互融合、借鉴、协调的产品设计思想才是顺应时势与时俱进的正确应对法方法。
