远距离大功率无线数传电台简介
远距离大功率无线数传电台E90-DTU(400SL44)电台采用LORA扩频技术，其强大的抗干扰能力，让无线通信在工业现场更加稳定可靠。
一、25W大功率远距离数传电台该远距离数传电台具有多种传输方式，工作在(410.125～493.125MHz）频段（默认433.125MHz），数传电台提供透明RS232/RS485接口。
LoRa直序扩频技术将带来更远的通讯距离（40km远距离通信），且具有抗干扰能力强的优势。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
电台具有数据加密功能，电台在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义；支持分包长度设定，支持不同的实时性和数据包。
无线数传电台作为一种通讯媒介，与光纤、微波、明线一样，有一定的适用范围：它提供某些特殊条件下专网中监控信号的实时、可靠的数据传输，具有成本低、安装维护方便、绕射能力强、组网结构灵活、覆盖范围远的特点，适合多点且位置分散、地理环境复杂等场合，可与PLC，RTU，雨量计、液位计等数据终端相连接。
二、远距离数传电台的功能特点●环境场强动态指示，数据包RSSI动态指示；●软硬件双看门狗；●防尘、防潮；●产品简单易用，上位机配置；●采用LoRa技术，比传统LoRa数传电台距离更远，性能更强大；●采用LoRa调制技术，具有数据加密，分包长度可设；●超大单包，单包支持240字节；●简单的高效电源设计，采用压线方式，支持12V供电；●发射功率可达25W；●支持LBT功能，电台自动根据当前环境噪音强度等待发送。
极大的提高模块在恶劣环境下的通信成功率；●支持通信密钥功能，有效防止数据被截取；●可实现多级中继组网，有效扩展通信距离，实现超远距离通信；●采用温度补偿电路，频率稳定度优于±1.5PPM；●全铝合金外壳，体积紧凑，安装方便，散热性好；完美的屏蔽设计，电磁兼容性好，抗干扰能力强；●强大的软件功能，所有参数可通过编程设置:如功率、频率、空中速率、地址ID等；●温度监控、天线异常监控。
JZ878-433M中功率无线数传电台使用说明
１１．看门狗实时监控 看门狗监控内部功能，改变了传统产品的组织结构，提高了产品的可靠性。
三．主要技术指标
１、综合指标 频率范围：４３３ＭＨＺ 信道间隔：２５ＫＨｚ 频率稳定度：＋２．５ＰＰＭ 调制方式：ＧＦＳＫ 空中传输速率：１２００／２４００／４８００／９６００／１９２００／３８４００ｂｐｓ 信道数：１６个 天线阻抗：５０Ω 环境温度：－２０～８５°Ｃ 湿度：１０－９０％相对湿度，无冷凝 重量：２００ｇ（含天线接口） 体积：１０９ｍｍ ７９ｍｍ ３０ｍｍ （不含天线接口及数据接口）
一、概述
ＪＺ８７８系列无线数传电台产品是利用先进的单片机技术，无线射频技术，数字处理技术设计的 功率较大，体积较小的模块式半双工数传电台，采用 ＳＭＴ新工艺，选用高质量的元器件，技术指标 满足 ＧＢ／Ｔ１６６１１－１９９６《数传电台通用规范》要求。
ＪＺ８７８适合多种通讯场所，可实现点对点、点对多点多级组网通讯。本产品还可同本公司的其 它功率大小不同，体积各异的数传电台混合组网，广泛应用于 ＧＰＳ、遥感、遥测、遥信、移动目标监 控及工业自动化等领域，尤其在石油、天然气、化工、水利、电力、气象、交通、铁路、矿山、公 安、安防、家庭智能等行业具有广阔的应用前景。
ＪＺ８７８中功率无线数传电台使用说明书
目录
一、概述 ……………………………………………………………………………………………………… （2） 二、功能特点 ………………………………………………………………………………………………… （2） 三、主要技术指标 …………………………………………………………………………………………… （3）
５． 传输距离远
各地电台信道频率列表
【各地电台信道频率列表】北京：438.850备用144.850439.850杭州：ch1438.850(常守频率)，ch2438.950ch3433000（备用频率）上海：433.250大连车友会：436.800大连马会：438.800盘锦车友联盟：438.950（常守频率），439.350（备用频率）长沙：439.900-430.900-88.5，147.980-144.100-88.5，直通：438.100MHZ 长沙POLO通联频率：1.主用频道：9－对应频率：409.85（MHz）干扰消除静音码：18－对应频率：123.0（Hz）保密功能：代码：22.备用频道：6－对应频率：409.8125（MHz）干扰消除静音码：23－对应频率：146.2（Hz）保密功能：代码：3<广州：434.880439.880广州花都区：434.200439.200广州番禺区：434.240439.240【江浙沪400兆70cm使用频率】江浙沪无线电爱好者及车友400兆频率表：（宁波使用汇编）1.433.000(应急呼叫，一般在自然灾害时候使用）2.433.500（星期八俱乐部）3。
433.8004。
434.000(开拓驴车友会）5。
434.500(新北仑车友会，大自然户外）6。
434.800(阳光、三江越野、拉风等车友会) 7。
435.000（HAM指定呼叫频率）8。
435.5009。
435.80010。
436.00011。
436.250(非常车网）12。
434.950（最新浙江杭州HAM频率）杭州拉风E派车友会的频率是433.300433.500433.800434.000434.500434.800（常用）另外杭州赛盟（赛欧车友会）的频率是433.225 海4OO兆常用频率01频道-433.00002频道-433.50003频道-433.80004频道-434.00005频道-434.50006频道-434.80007频道-435.00008频道-435.50009频道-435.80010频道-436.00011频道-439.625(RX),434.625(TX)12频道-439.650(RX),434.650(TX)【北京地区常用通联频率列表】（2006－01－18更新）序号名称频率1.974爱车/亚运村销售联盟439.6752.C***频点438.8003.QQ小学439.3754.QQ小学436.9005.SUV者俱乐部145.1456.爱车家园439.3507.爱卡/高召办备用438.9758.爱卡频点438.375438.9759.宝来车友会438.150439.17510.宝芝林车会435.42511.北城直发436.50012.北斗星车友会438.65013.北京宝来车友会439.17514.北京路况465.35015.车虫频点438.40016.大本营436.80017.大兴社区中继438.725上差518.东部HAM频率438.3519.菲狐队436.17520.富康车友会438.36521.高尔夫车友会144.27522.高尔夫车友会433.27523.高教会439.1524.高召办/拓展会437.97525.海福会俱乐部438.8526.航模频点437.00027.华普车友会409.7528.回龙观直发436.42529.回声营436.55030.机场地区中继439.300下差5.0531.吉利俱乐部439.10032.嘉友会435.45033.捷办频点438.50034.捷盟备用438.52535.捷盟频点438.47536.开拓旅/游侠部落备用439.5037.开拓旅[雪夫兰开拓者]439.7538.开拓者俱乐部439.92539.菱帅车友会频点438.640.菱帅车友会频点/通州ham 438.60041.龙观直发436.42542.路宝车友会437.60043.密云地区直发439.6544.密云中继439.625下差545.牧羊人434.125，438.92546.牧羊人俱乐部[羚羊]434.92547.南城HAM联盟436.60048.南城区直发436.649.千里马2438.97550.趣车俱乐部438.125437.12551.趣车频点438.125439.12552.赛弗赛虎队438.253.赛马车友会430.12554.赛盟频率437.555.胜利者、通州区直发438.70056.顺义车友联盟438.32557.搜福营438.22058.天下车友433.5559.望京地区直发439.20060.我爱golf车友会435.80061.西HAM联队438.55062.西耶那车友会438.17563.西耶那车友会2434.40064.夏利俱乐部438.2565.夏令营备用438.57566.逍遥派频点436.10067.协会直发438.568.协会中继439.750下差5，88.5哑音69.协会中继144.80070.协会中继上行434.75071.协会中继直发439.75072.新浪73无线俱乐部144.75573.新浪切大队\桑大队436.00074.新奇军438.10075.行游天下438.30076.亚运村销售联盟439.6577.音响发烧友439.078.游侠部落437.0579.悦团千里马伯乐堂438.425【合肥越野联盟电台信道频率列表】信道上行频率下行频率亚音频名称1:438.000Mhz438.000Mhz无合肥越野联盟、成都12:434.750Mhz439.750Mhz无合肥、徐州、郑州、平顶山、厦门、济南、泰安、新泰2、临沂、湘潭3:438.500Mhz438.500Mhz合肥徽行天下、北京24:434.470Mhz439.470Mhz无淮北5;430.225Mhz439.725Mhz无南京6:436.000Mhz436.000Mhz无上海7:434.625Mhz439.625Mhz无上海南区8:434.650Mhz439.650Mhz无上海曲阳、新泰、石家庄29:434.750Mhz434.750Mhz无北京110:439.750Mhz439.750Mhz无北京311:459.850Mhz451.850Mhz无郑州212:434.550Mhz439.550Mhz无新乡14:433.025Mhz438.025Mhz无苏州15:433.550Mhz438.550Mhz无无锡、济南2、青岛16:433.475Mhz438.475Mhz无扬州17:434.375Mhz439.375Mhz无常州18:433.075Mhz438.075Mhz无昆山、丹阳19:439.900Mhz430.900Mhz无镇江21:439.010Mhz434.010Mhz无连云港22:434.050Mhz439.050Mhz无宁波23:430.275Mhz435.275Mhz无平湖24:438.450Mhz433.450Mhz无海宁25:434.550Mhz439.550Mhz107.2Hz桐乡、余姚26:439.650Mhz431.650Mhz无绍兴27:434.390Mhz439.390Mhz无嘉兴28:434.600Mhz439.600Mhz无淄博29:434.850Mhz439.850Mhz无重庆、株洲、泰城30:434.900Mhz439.900Mhz无邹城、江门31:430.150Mhz439.950Mhz无石家庄32:431.400Mhz438.900Mhz无呼和浩特33:431.125Mhz439.625Mhz无大同34:430.900Mhz439.900Mhz88.5Hz长沙35:435.880Mhz439.880Mhz97.4Hz广州36:435.875Mhz439.750Mhz88.5Hz广州237:430.360Mhz439.360Mhz88.5Hz深圳南山38:434.360Mhz439.360Mhz88.5Hz深圳福田39:434.600Mhz439.600Mhz88.5Hz顺德40:434.725Mhz439.725Mhz82.5Hz珠海注：按照机器信道数，分别取前8/16/32/40个频率。
教程JC188型带夜间指示灯调频收音机套件
一、 “JC188型带夜间指示灯调频收音机”的工作原理
2、照明电路 照明电路由3V小电珠D和轻触开关SW3构成，当按下轻触开关SW3时，小电珠D 得电工作，即完成照明。松开轻触开关SW3，小电珠D断电不工作。
按钮置入面壳中
二、 “JC188型带夜间指示灯调频收音机”的制作过程 15、电池片装入外壳中
负极簧片 正级片
连体簧
二、 “JC188型带夜间指示灯调频收音机”的制作过程 16、电源线焊接在电路板上
电池负级线
电池正级线
三、 “JC188型带夜间指示灯调频收音机”的调试（频率覆盖）
焊接完后，认真检查确认无错误后，装入2节7号电池，试听效 果，调节振荡线圈L1的间距，可以调试频率覆盖。
电路的中频放大、限幅及鉴频电路的有源器件及电阻均在IC1内。FM广播信号和 本振电路信号在IC1内混频器中混频产生70KHz的中频信号，经内部1dB放大器、中频 限幅器后，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。电路中 1脚的C1为静噪电容，3脚的C3为AF（音频）环路滤波电容，6脚的C6为中频反馈电容， 7脚的C7为低通电容，8脚与9脚之间的电容C8为中频耦合电容，10脚的C14为限幅器的 低通电容，13脚的C11为中限幅器失调电压电容，C10为高频滤波电容。
色环电感器
电感线圈
二、 “JC188型带夜间指示灯调频收音机”的制作过程 7、焊接变容二极管
二极管 的负极
焊接二极 管的负极
二、 “JC188型带夜间指示灯调频收音机”的制作过程
八重洲 FT897d

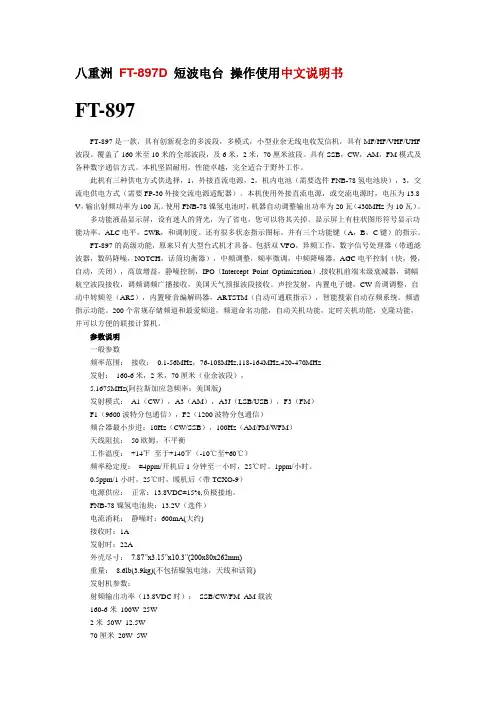

八重洲FT-897D短波电台操作使用中文说明书FT-897FT-897是一款，具有创新观念的多波段，多模式，小型业余无线电收发信机，具有MF/HF/VHF/UHF 波段。
