沪科版初中物理八年级第十章第一节科学探究：杠杆的平衡条件练习题及答案

沪科版初中物理八年级第十章第一节科学探究：杠杆的平衡条件练习题及答案基础训练一、填空题1．如图1所示，用一根木棒撬大石头，没有撬动，为了撬动大石头，应将垫在木棒下的小石块向_______移动，这实质上是增大了_______，同时又减小了_______。

2．在做“研究杠杆平衡条件”实验时，把杠杆挂在支架上以后，首先要调节______使杠杆处在位置并保持平衡。

3．如果作用在杠杆上的动力是100N，动力臂与阻力臂之比是5:1，那么杠杆平衡时，阻力是_____N。

4．如图2所示，重为9N的物体挂在B处，O为支点，要想使杠杆保持水平平衡，在A处施加的最小的力是_____N，方向_____。

5．杠杆的平衡条件可以用公式表示为_________，从这个公式中可以看出，杠杆平衡时动力臂是阻力臂的几倍，动力就是阻力的__________。

6．如果使用撬棒的动力臂是100cm，阻力臂是30cm，当用60N的动力时，能撬动重______N 的物体。

7．某杠杆匀速提起重物，动力等于重力的四分之三，这个杠杆动力臂与阻力臂之比是_____。

二、选择题8．关于力臂，下列说法中正确的是（）A．力臂是支点到力的作用点的距离B．杠杆的长度一定等于动力臂和阻力臂之和C．力臂一定在杠杆上D．有力作用在杠杆上，但力臂可能为零。

9．用剪刀剪东西时，如果用剪刀的尖部去剪就不易剪断，而改用剪刀中部去剪就容易些，这是因为（）A．增大了动力B．减小了阻力C．减小了阻力臂D．增大了动力臂10．室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏板，桶盖开启。

根据室内垃圾桶结构图3可以确定（）A．桶中有两个杠杆在起作用，一个省力杠杆，一个费力杠杆B．桶中只有一个杠杆在起作用，且为省力杠杆C．桶中只有一个杠杆在起作用，且为费力杠杆D．桶中有两个杠杆在起作用，且都是费力杠杆11．如果一个用杆秤卖水果的奸商，他要坑害消费者，常用的方法是（）A．换重些的秤砣B．把秤砣砸掉一块C．给秤杆上重新刻上刻度D．把挂钩的位置换换三、实验题12．在研究杠杆平衡条件的实验中：（1）总是使杠杆在_______位置平衡，这是为了测量_________________简便。

沪科版物理八年级全一册10.1科学探究：杠杆平衡的条件跟踪训练(word版)(有答案)

沪科版物理八年级全一册10.1科学探究：杠杆平衡的条件跟踪训练一、选择题（每题四个选项中只有一个选项是正确的，共12题）1．如图所示的工具中，在使用时属于费力杠杆的是()A．去核器B．核桃夹子C．园艺剪D．手动压蒜器2．一根粗细均匀的铁棒挂在中点时刚好处于平衡，如图（a）所示，如果将右端弯成如图（b）所示的情况，铁棒将（）A．顺时针转动B．逆时针转动C．静止不动D．以上三种情况均有可能3．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）A．B．C．D．4．如图所示，杠杆在水平位置处于平衡状态。

下列操作仍能使杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．左侧的钩码向左移一格，右侧增加一个钩码C．在两侧钩码下方，同时加挂一个相同的钩码D．在两侧钩码下方，同时减去一个相同的钩码5．如图所示，是一种指甲刀的结构示意图，下列说法正确的是（）A．ABC是一个省力杠杆B．D处刀刃较薄，可以增大压力C．杠杆ABC上有粗糙的花纹，可以减小摩擦D．指甲刀只有两个杠杆，一个省力杠杆，一个费力杠杆6．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面，则（）A．F1＞F2，因为甲方法的动力臂长B．F1=F2，因为动力臂都是阻力臂的2倍C．F1＞F2，因为乙方法的阻力臂短D．F1＜F2，因为乙方法的动力臂长7．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm，用弹簧测力计在A点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。

下列说法中正确的是（）A．此时杠杆的动力臂为0.08mB．此时为省力杠杆C．当弹簧测力计向左移至竖直位置时，其示数为1ND．图中钩码的总重力为2N8．如图所示，杠杆AOB的A端挂重为G A的物体，B端挂重为G B的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则G A和G B的大小关系是A．G A＝G B B．G A＝G B C．G A＝G B D．无法比较9．如图所示，直杆OA的下端挂一重物G且可绕O点转动。

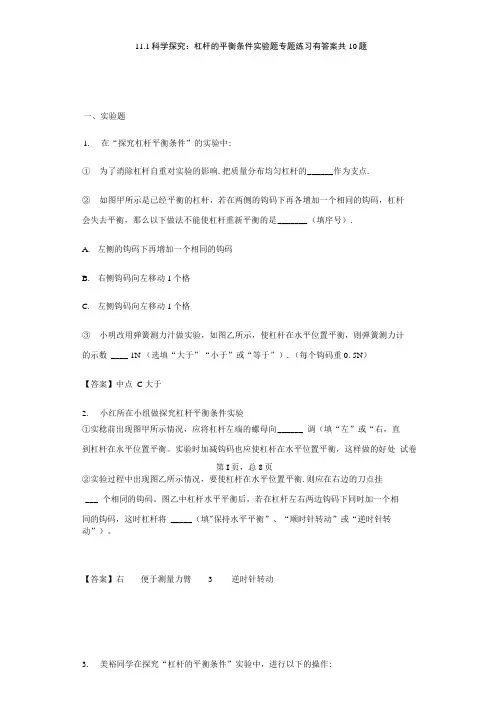

沪科版八年级下册物理同步练习11.1科学探究：杠杆的平衡条件实验题专题练习有答案共10题.

11.1科学探究：杠杆的平衡条件实验题专题练习有答案共10题一、实验题1.在“探究杠杆平衡条件”的实验中:①为了消除杠杆自重对实验的影响.把质量分布均匀杠杆的______ 作为支点.②如图甲所示是已经平衡的杠杆，若在两侧的钩码下再各增加一个相同的钩码，杠杆会失去平衡，那么以下做法不能使杠杆重新平衡的是_______ （填序号）.A.左侧的钩码下再增加一个相同的钩码B.右侧钩码向左移动1个格C.左侧钩码向左移动1个格③小明改用弹簧测力汁做实验，如图乙所示，使杠杆在水平位置平衡，则弹簧测力计的示数 ____ 1N （选填“大于”“小于”或“等于”）.（每个钩码重0. 5N）【答案】中点 C 大于2.小红所在小组做探究杠杆平衡条件实验①实稔前出现图甲所示情况，应将杠杆左端的螺母向______ 调（填“左”或“右，直到杠杆在水平位置平衡。

实验时加减钩码也应使杠杆在水平位置平衡，这样做的好处试卷第I页，总8页②实验过程中出现图乙所示情况，要使杠杆在水平位置平衡.则应在右边的刀点挂___ 个相同的钩码。

图乙中杠杆水平平衡后，若在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将 _____ （填"保持水平平衡”、“顺时针转动”或“逆时针转动”）。

【答案】右便于测量力臂 3 逆时针转动3.美裕同学在探究“杠杆的平衡条件”实验中，进行以下的操作:（1）实验前，她将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端下沉，则应将右端平衡螺母向调节，使杠杆在水平位置平衡。

调节杠杆在水平位置平衡，这样做的好处是o（2）首先应调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态。

这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响.这时杠杆重力的力臂为（3）杠杆平衡后，美裕在如图甲所示的4位置挂上两个钩码，可在占位置挂上_____________个钩码，使杠杠在水平位置平衡；（4）如果再在刀、占两处各加挂一个钩码，杠杆的__________ 端将会下沉。

沪科版八年级物理下册10.1科学探究：杠杆的平衡条件(综合练习)解析版

沪科版物理八年级十章机械与人第一节科学探究：杠杆的平衡条件同步练习（综合练习）一．选择题（共15小题）1．600N的人站在跷跷板某一位置时，跷跷板处于如图1所示的平衡状态。

由此可估测球的质量约为（）A．30kg B．20 kg C．60kg D．120N2．如图2所示的四个杠杆，悬挂的重物G和杆长都相同。

若各杠杆均处于平衡状态，则所用的最大的力是（）3．一块厚度、密度均匀的长方形水泥板平放在水平地面上，现分别用竖直向上的力F甲和F乙作用在不同的位置（如图甲、乙所示），将其一端缓缓抬离地面，则下列说法正确的是（）A．F甲＞F乙，因为甲图中的动力臂长B．F甲＜F乙，因为乙图中的阻力臂长C．F甲＞F乙，因为乙图中时阻力臂短D．F甲＝F乙，因为两图中动力臂都是阻力臂的2倍4．如图所示，在杠杆OA上的B点悬挂一重物G，A端用细绳吊在小圆环E上，小圆环E在圆弧CD上可以自由滑动，且细绳AE长等于圆弧CD的半径，此时杠杆恰好成水平状态，A点与圆弧CED的圆心重合。

E环从C点沿顺时针方向逐渐滑到D点的过程中，下列说法正确的是（）A．吊绳对A端的作用力大小将由小变大，再由大变小B．吊绳对A端的作用力大小将保持不变C．吊绳对A端的作用力大小与其力臂的乘积将由大变小，再由小变大D．吊绳对A端的作用力大小与其力臂的乘积将保持不变5．如图，O为拉杆式旅行箱的轮轴，OA为拉杆。

现在拉杆端点A处施加力F，使箱体从图中位置绕O点缓慢逆时针转至竖直位置。

若力F的大小保持不变，则力F的方向应（）A．垂直于OA B．水平向左C．沿OA向上D．竖直向上6．如图，小明用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值。

下列关于密度秤制作的说法中，错误的是（）A．每次倒入空桶的液体体积相同B．秤的刻度值向右越来越大C．增大M的质量，秤的量程会增大D．悬点O适当右移，秤的量程会增大7．图中，O为轻质杠杆的支点，在B点挂重物，若在杠杆上施加一个拉力使杠杆水平平衡，则图中拟施加的四个力中，符合要求且最小的是（）A．F1B．F2C．F3D．F48．《墨经》最早记述了秤的杠杆原理，如图中“标”“本”表示力臂，“权”“重”表示力，以下说法符合杠杆平衡原理的是（）A．“权”小于“重”时，“标”一定小于“本”B．“权”小于“重”时，A端一定上扬C．增大“重”时，应更换更小的“权”D．增大“重”时，应把“权”向A端移9．身高相同的兄弟二人，用一根重力不计的均匀扁担抬起一个900N的重物。

沪科版八年级下杠杆练习题

杠杆练习题1．如图所示的两种情况，OB＝AB，物重G均为10N，两轻质杠杆均平衡．比较F、F'的关系( ) A．F＝F’B．F＝2F’C．F＝1/2F' D．F＝1/4F'2．某人用力F抬起放在水平地面上的一匀质杠杆AB的B端，F方向始终竖直向上，如图所示，则在抬起过程中( )A．F逐渐变大B．F逐渐减小C．保持不变D．无法确定3．如图所示，AOB为一轻质杠杆(杠杆自重忽略不计)，O为支点，OA=OB，在杠杆的B端挂一重20N的重物，要使杠杆平衡，则在A端施加的力F至少为N。

3题4题4．人体内也存在三种类型的杠杆，如图所示，人的前臂是一个杠杆，踮着的脚可以看作是杠杆（填类型）5．在下列杠杆类机械中：⑴钉锤、⑵钓鱼杆、⑶天平、⑷钢丝钳、⑸镊子、⑹筷子。

省力而费距离的杠杆是___________；省距离而费力的杠杆是__________；等臂杠杆是____________。

6．画出图中杠杆示意图中的动力臂和阻力臂。

6题7题8题7．如图所示，作出地面对棒的支持力和棒所受重力及其力臂。

8．在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。

墙体9.许多居民楼墙外用铁三角架搁放空调主机，如图所示，要使铁架较为牢固、安全.应把主机放在A 处还是B 处，请你在选择的主机上画出它的重力示意图和重力对O 点的力臂。

10．如图所示，独轮车和车内的煤的总质量为100kg ，其重力可视为作用于A 点。

车轴O 为支点，(g 取10N ／kg)将车把抬起时，作用在车把向上的力为多少N 。

11．如图所示，灯重30 N ，灯挂在水平横杆的C 端，O 为杠杆的支点，水平杆OC 长2 m ，杆重不计，BC 长0.5 m ，绳子BD 作用在横杆上的拉力是多少？（∠DBO= 30°）12．一把杆秤不计自重，提纽到秤钩OA 距离是4cm ，秤砣质量0.5kg 。

秤杆AB 长60cm ，则这把秤最大能称量多少千克的物体？。

沪科版物理八年级全一册10.1《杠杆的平衡条件》习题(含解析)

科学研究：杠杆的平衡条件一、选择题1.关于杠杆，下列说法中正确的是（）A.杠杆一定是一根直的硬棒B.杠杆的支点一定在杠杆上，且在杠杆的中间位置C.力臂可能在杠杆上也可能不在杠杆上D.作用在杠杆上的动力一定与杠杆的阻力的方向相反2.如图所示的杠杆，动力F的力臂是（）A.ODB.OFC.OAD.OC3.质地均匀的杠杆，每个钩码重0.5N，下列操作中可以使杠杆在水平位置平衡的是（杠杆上有等间隔的刻度）（）A.B.C.D.4.如图所示是生产或生活中经常使用的工具，属于费力杠杆的是（）A.瓶盖起子B.钳子C.镊子D.独轮车5.踮脚是一项很好的有氧运动（如图所示），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（）A.脚后跟是支点，是省力杠杆B.脚后跟是支点，是费力杠杆C.脚掌与地面接触的地方是支点，是省力杠杆D.脚掌与地面接触的地方是支点，是费力杠杆二、填空题6.如图所示的杠杆处于平衡状态，则杠杆两力臂l左：l右=_________，如果在A端再挂一个重力为4N的物体，要使杠杆仍然保持平衡，必须在B端再挂一个物体，该物体的重力为_________N。

三、作图题7.在图中画出力F的力臂。

四、非选择题8.如图乙，利用钩码和刻度尺测量出杠杆平衡时各个力及其力臂，测得数据如下表：（1）实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向_________调节，使杠杆在水平位置平衡。

（2）根据表格中数据得出杠杆平衡的条件是_________。

（3）实验进行3次的目的是__________（只有一个选项正确，填写对应字母）。

a.取平均值减小误差b.使每组数据更准确c.归纳出物理规律参考答案：一、选择题1.答案：C解析：杠杆的形状不是固定的，例如滑轮、剪刀、筷子等都是杠杆，A选项说法不正确；支点指杠杆绕着转动的固定点，不一定在杠杆的中间位置，B选项说法不正确；只有一根直的杠杆在水平位置平衡时，力臂才在杠杆上，C选项说法正确；当支点位于两个力的作用点的一侧时，动力和阻力的方向相反，当支点位于两个力的作用点的中间时，动力和阻力的方向相同，D选项说法不正确。

沪教版八年级物理下 4-1 简单机械 (2)杠杆(二)

杠杆(二)一、单选题1.处于平衡状态的杠杆( ).A.静止不动B.静止在水平位置C.匀速转动D.以上都有可能2. 如图所示,作用在A点的各个力中,不可能使杠杆平衡的力是( ).A. F1和F2B. F1和F3C. F2和F4D. F3和F43. 两个力作用在杠杆的两端使杠杆达到平衡,那么( ).A.这两个力的大小一定相等B.这两个力的力臂一定相等C.力臂较长的那个力较大D.这两个力和各自力臂的乘积一定相等4. 如图所示,等刻度杠杆左、右两边各挂4只和2只相同的钩码,杠杆在水平位置平衡若按下列方式增减或移动钩码,仍会使杠杆保持水平平衡的是( ).A.两边钩码下面各加1只钩码B.两边各减1只钩码C.两边钩码下都增加各自1倍的钩码D.两边钩码都移动1格5.如图所示，等刻度杠杆处于平衡状态,若在两边的钩码下,各加1只同样的钩码,则杠杆( ).A.仍保持平衡B. A端下降C. B端下降D.无法判断6. 如图所示的轻质杠杆(杠杆上每小格等距)处于水平平衡状态,若要使弹簧测力计的示数变为原来的一半,且杠杆仍然保持水平平衡,则可以( ).A.减少2只钩码.B.减少3只钩码.C.把钩码向左移1个小格D.把钩码向左移2个小格7. 下列选项中,不可能使杠杆平衡的是( ).8. 如图所示,轻质杠杆AB可以绕O点转动，在A点用细线悬挂一重物,在B点施加一竖直向下的动力,使杠杆在水平位置保持平衡.若将动力的方向改为沿虚线方向,仍使杠杆在水平位置保持平衡,则( ).A.动力臂增大，动力增大B.动力臂增大，动力减小C.动力臂减小，动力减小D.动力臂减小，动力增大9. 两个小孩坐在跷跷板上恰好平衡在水平位置,此时( ).A.两个小孩所受的重力一定相等B.两个小孩到支点的距离一定相等C.两个小孩的质量一定相等D.两个小孩所受的重力和他们各自到支点的距离的乘积一定相等10如图所示的等刻度轻质杠杆保持水平平衡,若物体A重为3牛,则竖直向上拉着的弹簧测力计的示数为( ).A.0.5牛B.1牛C.2牛D.3牛二、填空题11. 杠杆平衡是指杠杆处于_______或者_______________状态.12．如图所示,轻质杠杆OA可绕O点转动,杠杆长0.2米,在它的中点B处挂一重30牛的物体G.若在杠杆上A端施加最小的力F ,使杠杆在水平位置平衡，则力F的方向应_______,大小为_______牛.13．如图所示,重物G重30牛,要使图(a)中杠杆平衡，F1至少为____________牛;要使图(b)中杠杆平衡，F2至少为_________牛.14如图所示,O点为轻质杠杆AC的支点，AB= BO=OC, B处挂一重为6牛的小球.若要使杠杆在水平位置平衡,则在C点施加的力应至少为_______牛. 若用最小的力使杠杆在水平位置平衡,则该力的大小为________牛,方向竖直________15如图所示为一直角弯曲杠杆,O为转轴, AO= BC=4厘米,OC= 3厘米,A处挂一个重为30牛的物体.若在B端施加一个最小的力F1使杠杆平衡，则该力的方向________. ,该力的大小是__________牛. 请在图中画出力F1及其力臂l1.16在“探究杠杆平衡的条件”实验中,所用的器材有带刻度的杠杆、铁架台、钩码、线(弹簧夹)和_____________等. 如图所示，每一只钩码质量都相同,杠杆已平衡,如在支点左侧的钩码下加挂1只相同的钩码，支点右侧的钩码一起向右移1格，则这时杠杆________在水平位置平衡(选填“能”或“不能").17在“探究杠杆平衡的条件”实验中，小明设计的实验报告(部分)如下,请填写空格处的内容:实验目的:探究杠杆平衡的条件.实验器材:带刻度的均匀杠杆、铁架台、测力计、钩码和细线等.实验步骤: 1.把杠杆的中点支在铁架台上,调节杠杆两端的________.....2.将钩码分别挂在杠杆的两侧,使杠杆在________位置保持平衡.3.多次改变钩码的________ ,重复实验,并记录实验数据.4. ....5.把钩码挂在杠杆上,在同一侧用测力计竖直________拉杠杆.18．某同学研究杠杆的使用特点,他先用弹簧测力计直接提3只钩码, 然后在杠杆上挂3只相同的钩码，且保持位置不变.他三次用弹簧测力计提着杠杆使杠杆水平静止,研究过程如图所示.请仔细观察图中的操作和测量结果,然后归纳得出初步结论.(1)比较图(a)与(b)[或(a)与(c),或(a)与(d)],可得: _____________________________________________________________________________________________________________ (2)比较图(b)与(c)与(d),可得: ________________________________________________________________________________________________________________________________三．作图题19. 如图所示，杠杆在力F1、F2的作用下处于静止状态，l1是F1的力臂，l2是F2的力臂.在图中画出动力F1或阻力F2.20．在做“探究杠杆平衡的条件”实验时,挂钩码前,使杠杆在水平位置平衡.实验时只有10只相同的钩码，杠杆每格等距.当在A点挂上4只钩码时(如图所示),要使杠杆在水平位置平衡,请你设计两种方案并分别在图中标出钩码的个数和位置.四、计算题21．如图所示的杆秤自身质量可不计，OA长为5厘米，OB长为25厘米，秤砣重19.6牛,挂在B处.当杆秤水平平衡时,求:(1)物体所受的重力;(2)物体的质量.22如图(a)所示,一长为80厘米的轻质杠杆,它的一端可以绕固定点O转动,另一端A用线竖直向上拉着.在离O点60厘米的B点挂一个重为120牛的重物.(1)当杠杆水平平衡时,线的拉力为多大?(2)如果重物的悬挂点位置不变,将线的作用点移到OB的中点C,如图(b)所示，当杠杆水平平衡时,线的拉力又为多大?五、数据表格分析题23．小华、小明两位同学通过实验探究杠杆平衡的条件,所用实验器材有杠杆、弹簧测力计、钩码和支架等.他们分别在已调水平平衡的杠杆上施加动力F1、阻力F2,并使杠杆在水平位置平衡,记录动力臂l1及阻力臂l2,小华、小明的操作情况分别如图(a)、图(b)所示,表一、表二为他们记录的实验数据.(1)分析比较实验序号1、2与3的数据及相关条件,小华得出结论:杠杆平衡的条件是：F1 + l1 = F2 + l2.请判断:小华的结论是__________的(选填“正确”或“错误”),依据是: _____________ ______________________________________________________________________ (2)进一步综合分析比较表一和表二中的数据及相关条件,可归纳得出结论:杠杆平衡的条件是_______________________________(3)得出，上述杠杆平衡的条件后,小华也打算用弹簧测力计和钩码进行实验,但跟小明的操作不同的是,他准备将弹簧测力计沿竖直方向作用在杠杆上的A点，而钩码的位置不变,如图(c)所示.请判断:他__________使杠杆在水平位置平衡(选填“能”或“不能”).如果杠杆能平衡,写出需满足的条件;如果杠杆不能平衡,写出判断的理由.______________________________________________________________________。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

杠杆习题（一）
一、是非题
1．用扫帚扫地，用铲子铲煤，都不是使用杠杆。

（）
2．动力和阻力对杠杆的转动效果可以相同，也可以不同。

（）
3．力臂绝不可能等于支点到力的作用点的距离。

（）
4．动力和阻力的方向如果相反，它们的作用点肯定在支点的同侧。

（）
二、填充题
1．在力的作用下可以绕固定点________的硬棒叫做杠杆，这个固定点叫做________。

2．1米长的杠杆OB可绕O点转动。

在杆的中点A处施一水平力F1；B端挂一重物，在如图4所示的位置时，动力臂l1=________厘米，阻力臂l2=________厘米。

三、选择题
1．关于力臂，下列说法中正确的是[ ]
A．力臂是支点到力的作用点的距离
B．.杠杆的长度一定等于动力臂和阻力臂之和
C．力臂一定在杠杆上
D．有力作用在杠杆上，但力臂可能为零。

2．图5是开汽水瓶盖工具的受力示意图，其中正确的是图 [ ]
3．在图6中，O为支点，力臂最长的力是 [ ]
A．F1B．F2
C．F3 D．F4
4．如图7所示，用力F将球形重物滚上台阶时，可以把它看成一个杠杆，那么[ ] A．它的两个力臂相等
B．这杠杆的支点是球心O点
C．这杠杆的支点是球与地面的接触点
D．这杠杆的支点是球与台阶的接触点
四、作图题
找出图8中各杠杆的支点、动力、阻力、动力臂和阻力臂。

(a)镊子；(b)加厚钉书机；(c)道钉撬；(d)缝纫机踏脚板。

杠杆答案（一）：
一、1．× 2．× 3．× 4．√
二、1．转动，支点
2．25，86.6
三、1．D 2．A 3．C 4.D
四、图略。
