水泥窑材料对碱性耐火材料的化学腐蚀
水泥窑用耐火材料有哪几种类型
现如今，耐火材料被应用在各行各业中来，在整个的高温工业中起着至关重要的作用，同时在水泥回转窑中，耐火材料是保证水泥回转窑正常运行的重要材料，其性能及使用寿命对窑的运转率和熟料的产质量有很大的影响，因此要选择合适的耐火材料。
那么在水泥回转窑内常用的耐火材料品种有哪些呢？下面简单给大家介绍一下。
(1)铝硅质系列耐火砖除水泥回转窑过渡带热端和烧成带以外，铝硅质系列耐火砖可以应用于整个预分解窑烧成系统，如不动衬墙、窑门、冷却机、三次风管、燃烧器等。
铝硅质系列耐火砖主要有耐碱系列砖、高铝质(抗剥落)系列砖、硅莫系列砖等。
(2)碱性耐火砖回转窑的上过渡带靠近烧成带的部位以及烧成带，其衬里承受的火焰温度最高可达2000℃，物料温度也达1350~1400℃以上，此外还要承受硫碱化合物的渗透，熟料熔体(液相)渗透和热震、氧化还原、筒体椭圆变形等机械应力作用等，因此是衬里承受应力最为苛刻的部位，只有碱性耐火材料才能满足此工况下的使用需求。
(3)隔热耐火材料隔热耐火材料组织结构的显著特点是气孔率高、气孔孔径较大，具有绝热性能;因其体积密度小，重量轻，所以通常又称为轻质耐火材料。
隔热耐火材料的产品品种较多，通常依据材料的化学矿物组成或生产用原料来进行分类和命名，也有根据使用温度和材料的形态来进行分类的。
目前，国内外预分解窑系统主体隔热材料用得最多的是硅酸钙板;另轻质浇注料、隔热耐火砖等的使用量在逐年增加。
非主体隔热材料主要为陶瓷纤维制品。
(4)预热器用陶瓷内筒对一些碱、氯、硫等有害成分较高的生产线，预热器金属内筒损坏较重。
为减缓化学腐蚀，国外出现了抗碱、硫、氯等有害物侵蚀的陶瓷内筒。
这种内筒十分适合工业废燃料燃烧的工况环境，非常适合水泥窑协同处置废弃物的生产线系统。
上述耐火材料性能各异，在水泥窑内使用的部位也不尽相同。
只有了解这些耐火材料的物理及化学性能，才能正确合理地选用性价比最高的耐火材料，确保回转窑的运转率最大。
耐火材料(6)碱性耐火材料
2. 镁方铁矿 [(Mg, Fe)O]
Mg2＋与Fe2＋离子互相置换形成的连续固溶体。 出现液相温度1850℃，完全液化温度超过2000℃，能够抵抗含铁
熔渣的优质耐火材料。
3
2021/4/6
第一节 镁质耐火材料
二、结合相 1、MgO•R203 (镁铁、镁铝、镁铬尖晶石)
– 熔点和分解温度较高（铬>铝>铁） – R203固溶于方镁石，有助于烧结（铁>铬>铝）
4. 轻烧油浸白云石制品
5. 烧成油浸白云石和镁白云石制品
6. 镁钙碳制品
7. 半稳定性白云石白云石质耐火材料
二、稳定性白云石耐材 稳定性白云石是指大气下稳定性很高的人工合成的无游离
CaO的白云石熟料。 生产：熟料破粉碎、筛分、合理级配——加入4%-6%的水混
合——成型即得不烧制品。 稳定性白云石熟料的细粉可作为结合材料——白云石水泥。 可代替镁砖使用，主要用于炼钢炉的副炉底和炉衬的安全
层、加热炉均热床和高温段炉底，以及水泥窑高温带、化 铁炉和盛钢桶的内衬.
13
2021/4/6
第二节 白云石质耐火材料
第三节 镁橄榄石质耐火材料
主晶相镁橄榄石（M2S）占65%-75%； 弱碱性耐火材料，可用于高温下受重负荷较大的情况；
用作有色冶金炉的炉衬材料，炼钢转炉和电炉的安全衬， 炼钢平炉的蓄热室和玻璃熔窑蓄热室的格子砖，锻造加热 炉和水泥窑的内衬材料。
2、硅酸盐相 性
M2S CMS C3MS2 C2S
4
2021/4/6
第一节 镁质耐火材料
三、各种镁质耐材的性质和应用
各种镁质耐火材料的耐火度，一般皆高于1920℃， 抗碱性渣侵蚀的能力也强，但依结合相的种类、性质、数

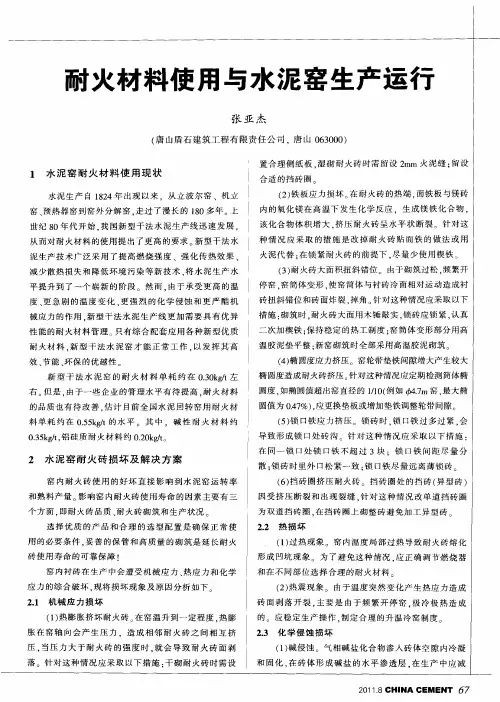

耐火材料使用与水泥窑生产运行
的 品质 也 有 待 改善 ． 计 目前 全 国 水 泥 回转 窑 用 耐火 材 估
料 单 耗 约 在 ０５ ｋ ／ ．５ ｇｔ的水 平 。其 中 ．碱 性 耐 火 材 料 约 ０３ ｋ ／， 硅 质 耐 火 材 料 约 ０２ ｋ ／。 ．５ ｇｔ铝 ．０ ｇｔ
（ ） 口铁 应 力 挤 压 。锁 砖 时 。 口铁 过 多过 紧 ． ５锁 锁 会 导 致 形 成 锁 口处 砖 沟 。 针 对 这 种 情 况 应 采 取 以下 措 施 ：
少人窑碱 盐含量 。 （） ２ 铬侵蚀 。 在过量的碱盐侵蚀下 ， 铬矿石与游离的
（ 、 ａ２ 成 Ｋ（ ａ ｒ ， 学 反 应 产 生 的 六 价 碱 铬 酸 ＫＮ ） ０生 ２ ２６ 化 Ｎ Ｃ ） 盐 不但 对 砖 体 造 成 损 坏 ． 而且 会 污染 环境 和 严 重 毒 害 身
平 提 升 到 了一 个 崭 新 的 阶 段 。 然 而 ， 由于 承 受 更 高 的温 度 、 急 剧 的 温 度 变 化 、 强 烈 的 化 学 侵 蚀 和 更 严 酷 机 更 更 械 应 力 的作 用 ． 型 干 法 水 泥 生 产 线 更 加 需 要 具 有 优 异 新 性 能 的耐 火 材 料管 理 只有 综 合 配 套 应 用 各 种 新 型 优 质
火砖 已经磨 损没有 了 ， 但保温砖 依然完好 ， 这说 明严 谨 的施工能够有效延长耐火材料的使用寿命 。
冀 东 一 线 自 １８ ９ ３年 １ 月 ２ 日点 火 起 ，逐 渐 改 进 １ ６
会造成水泥企业停窑时间集 中， 维修力量不足 。放眼全 国． 筑炉队伍多而杂 比较分散 ， 导致淡季无活干 ， 旺季干
３ 耐 火 材 料 的 维 修
３１ 耐 火 材 料 施 工 发 展 历 程 ． 耐火材料施 工发展历 程从上世 纪 ７ ０年 代 末 ８ ０年
探析水泥窑用耐火材料的损坏原因及防治措施
水泥生产 Cement production4探析水泥窑用耐火材料的损坏原因及防治措施华占刚（宜兴国冶窑炉工程有限公司 214226）中图分类号：TQ172 文献标识码：B 文章编号1007-6344（2018）04-0004-01摘要：水泥窑的成功运用对我国有极大的便利，因为水泥窑应用的领域相当广泛，不仅仅是在水泥生产过程，在冶金行业和化学工业上也有运用。
对于水泥企业来说，水泥窑是企业运转的无可替代，所以水泥窑能正确、高效运转的意义不言而喻。
尤其是水泥窑所使用耐火材料的好坏更是其中的重之所重，如果水泥窑各部位的耐火材料不能满足使用的要求，就会导致水泥窑无法进行整体运作，只得经常进行更换和维修。
本文通过总结水泥窑损毁的次数及经验来分析水泥窑耐火材料为何不够耐火、如何让水泥窑耐火材料更耐火。
关键词：水泥窑；耐火材料；损坏；防治1水泥窑耐火材料的使用现状随着科技和时代的发展，耐火材料的使用越来越多，随之耐火材料的研究也越来越多。
这是因为：“高温是工业创造进行的大多途径，不论是以前的传统工业：金属制造、煤炭部门等，还是现代新型技术产业：航天技术等，这些都是需要在高温作业下完成的。
”所以在高温下的耐火材料不可谓不重要，而在水泥窑的耐火材料使用中，大多使用碱性的耐火材料。
碱性材料被广泛是用在水泥窑的预分解窑上，它通常是以氧化钙和氧化镁为主要成分。
在高温作业下，易与酸性耐火材料、酸性渣和氧化铝发生化学反应，尤其是以耐高温煅烧和耐化学侵蚀能力强而闻名。
比如，碱性的镁砖、白云石砖等耐火材料。
水泥窑用耐火材料的使用性质如何，主要看三方面：首先是耐火度，它指的是高温背景下，材料不承受任何荷载的情况下也能不被熔融，更不能被软化的功能。
并且，如果是大量的杂质或者是成分的不均匀，那么材料的耐火度会极速下降。
其次是荷重软化温度与高温蠕变，是指材料的变形温度，它在承受恒定不变的压负荷压力下以及一定升温速度的加热条件下，对高温和荷载同时作用的抵抗能力如何。
水泥回转窑用碱性耐火材料的无铬化
缺点 ： 抗结构剥落性差 ； 自身的耐热剥落性 ① ② 差 ； 固有 的水 化性 。这 些 缺点 使 得 白云石 砖 没 ③
有得 到大 面积 的推广使 用 。
过渡带的情况也大致 如此。但是 ２ ０世纪 ６ ０ 年代 出现的大型水泥回转窑打破了镁铬砖在水泥
窑碱 性耐 火材 料 中 的主 导 地 位 ， 化 镁 尖 晶石 砖 氧
砖、 尖晶石砖 、 镁锆 钙砖 代替镁 铬砖 ， 符舍碱性砖 无铬化的发展趋 势。 关键词 ： 水泥回转窑 ； 无铬碱 性砖 ； 白云石砖 ； 生 晶石砖 ； 镁 镁培钙砖 中国分 类号 ：Ｑ ７． １ ｒ １５ ７ 文献标识码 ： Ａ 文 章编号 ：０ １ ４ ＆ （０ ２ ０ — ０ ６ ０ １０ — ９ ５ ２０ ） １ ０ １ — ３
１ 推行 无 铬 化 的原 因
众 所 周知 ， 镁铬 砖 一 直 广 泛 应 用 于水 泥 回转 窑的烧 成 带 和过 渡 带 。这 种砖 具有 如下 优 点 ： ① 良好 的挂 窑皮性 ； ②低 的热 导率 ； 对水 泥熟 料 具 ③ 有 良好 的抗侵 蚀性 。然 而在 回转 窑内 的氧化气 氛 中， 由于 碱 渗 入 铬 尖 晶石 中 ， 价 铬离 子 ｃ 被 三 ｒ 氧化 成 六 价 铬 离 子 ｃ ． 反 应 为 ： ｃ ｒ 其 ２［ ｒ （ ３ ＋ ３ ＋ ４ — ４ Ｒ Ｃ （ ） 。 Ⅲ）０ ］ ０ Ｒ０ ： ２ ｒ Ⅵ ０ ］ 由于硫酸 盐 的侵 蚀 ， 些 物 质 进 一步 生 成 了化 合 这
２ 水泥窑用碱性砖 的发展简况
最初 的湿法 回转窑 的烧成带使用 的是 Ａ： ， １ ０ 含量为 ７％ 一 ５ 的高铝砖 。由于硅酸钙 和 ０ ８％ 氧化铝反应生成多种低 熔点相 ， 因此这种衬砖 的 使用寿命并不理想 ， 代之而起的是高纯镁砖 但
水泥中的碱与氯
一、水泥中的碱（一）碱的来源碱（水泥中主要指K和Na，用R表示）主要来源于原料，燃料。
在熟料煅烧的过程中，苛性碱（ROH）和氯碱（RCl）首先挥发，碳酸碱(R2CO3)和硫酸碱（R2SO4）次之，存在于长石、云母、伊利石中的碱要在较高的温度下才会挥发。
挥发的碱一部分进入大气，一部分随窑内烟气向窑尾移动至低温区域附着在生料上。
各种碱化物熔点注：长石、云母、伊利石主要存在于粘土矿物中。
（二）碱对水泥及生产的影响1、生料中含有少量的碱，在煅烧过程中能够降低最低共融温度，从而降低熟料的煅烧温度，增加液相量，起到助熔剂（同Al2O3）的作用，对熟料性能并不造成太大危害。
2、当生料中含有碱时，由于碱的熔点低，烟气中挥发出来的碱会冷凝到温度较低的生料上，诸如窑尾、一二级预热器中，随料入窑产生碱循环，当碱含量较高时，碱循环富集到一定程度，氯碱、硫酸碱等会粘附在预热器或下料管内，从而造成堵塞。
3、碱含量多时，除饱和生料中的硫外，多余的碱还会与熟料矿物（C2S、C3A）反应，取代其中的CaO，形成含碱化合物，阻止C2S吸收CaO，促使C2S、C3A分解，析出CaO，从而增加游离钙（f-CaO），降低熟料质量。
4、生料含有的长石、云母和伊利石，分解时需要较高的温度，因而煅烧中要延长生料的分解时间，从而压缩烧成带，给煅烧操作带来困难。
5、熟料含碱量较高时，会使水泥发生快凝、结块及需水量增加，其原因是水泥水化时产生的KOH和NaOH会消耗石膏，从而破坏石膏的缓凝作用。
6、碱溶解速度快，能增加水泥混凝土液相的碱度，可加速水泥水化速度及激发水泥中混合材的活性，可以提高水泥早期强度。
7、混凝土中可溶性碱随着水分迁移到混凝土表面，在水分蒸发后留下白色绒毛状的物质（白霜）。
其成分一般为Ca(OH)2、Na2SO4、K2SO4、NaOH和KOH等。
在自然环境干燥失水或碳化的作用下，容易引起混凝土开裂，表面疏松掉皮，降低制品耐久性。
8、碱集料反应，混凝土材料中的碱（KOH、NaOH）与集料中的活性成分（活性SiO2），如蛋白石（SiO2胶凝体）、玉髓（石英的一种，主要含SiO2）等发生化学反应（碱-硅反应、碱-碳酸盐反应、碱-硅酸盐反应）产生体积膨胀，导致混凝土结构体开裂。
碱对熟料煅烧和水泥性能的影响
碱对熟料煅烧和水泥性能的影响水泥熟料中的碱主要是指钾和钠这两种元素（以R表示），它们主要来源于原料。
粘土和石灰石中的长石、云母等杂质都是含碱的铝酸盐。
在用煤作燃料时，也会带入少量碱。
物料在煅烧过程中，苛性碱、氯碱首先挥发，碱的碳酸盐和硫酸盐次之，而存在于长石、云母、伊利石中的碱要在较高的温度下才能挥发。
挥发的碱只有少量排入大气，其余部分随窑内烟气向窑低温区域运动时，会凝结在温度较低的生料上。
对预热器窑，通常在最低二级预热器内就冷凝，然后又和生料一起进入窑内，温度升高时又挥发，这样就产生了碱循环。
当碱循环富集到一定程度时，就会引起氯化碱（RCl）和硫酸碱（R2SO4）等化合物粘附在最低二级预热器锥体部分或卸料溜子上，形成结皮，严重时会出现堵塞现象，影响正常生产。
因此，原料含碱量高时，对带旋风预热器的窑应采取旁路放风排碱。
含碱氧化物能降低熟料液相出现的温度和降低液相的粘度，起矿化剂的作用。
当含碱量较少时，它可促使C2S 吸收CaO生成C3S，而降低 f-CaO。
但含碱量高时，对熟料煅烧不利。
①由于K2O 和Na2O 的碱性比CaO的碱性强，当熟料中含硫量少时，碱主要取代CaO而与C2S 和C3A起反应生成KC23S12和NaC8A3，从而阻止C2S吸收CaO，并促使C3S、C3A 分解，析出 f-CaO，使熟料f-CaO 增加。
②当熟料中存在含硫化合物时，碱与硫化合生成碱的硫酸盐，它可以独立的稳定相存在于熟料中，亦可以钾-钠硫酸盐固溶体的形式（Na2O·3K2SO4 ）存在，可以缓和碱的不利影响。
当SO3不足时，剩下的碱的氧化物反应生成钾硅酸钙与钠铝酸钙，从而破坏熟料主要矿物C3S、C2S、C3A的形成，并产生二次f-CaO，使熟料质量大为降低。
③生料含有的云母和长石，分解时需要较高的温度，因而煅烧中要延长生料的分解时间，从而压缩物料的烧成带，给煅烧操作带来困难。
碱对水泥性能的影响可表现在：①水泥中碱溶出快，能增加液相的碱度，可加速水化速度及激发水泥中混合材的活性，从而提高水泥的早期强度。
对水泥窑耐火材料使用分析论文
对水泥窑耐火材料的使用分析【摘要】20世纪80年代以来，大量固体废弃物被用作原料、燃料，致使耐火材料所承受的热应力、机械应力和化学侵蚀大幅度增加，使用周期缩短，耐火材料消耗增加。
新的设计技术和施工技术，延长使用周期和降低耐火材料的消耗，取得明显的效果。
本文根据我院耐火材料在水泥窑中使用一些情况，探讨不同品种的耐火材料在水泥窑中使用原则。
【关键词】水泥窑；耐火材料；设计技术；特点1 碱性耐火材料1.1 镁铬砖。
具有良好的高温性能，良好的抗sio2侵蚀和抗氧化还原作用，及优良的高温强度，较好的挂窑皮能力，被大量使用在水泥窑烧成带。
但在气体内铬化物含量超过10mg/m3，水溶液含铬量超过0.5mg/m3时，将对人体产生极为严重的危害，如果排放会造成水体污染。
镁洛砖的使用全部是在氧化环境下使用部分游离的cr2o3会被氧化成cro3，同时镁洛砖在碱性环境下容易生成cr+6化合物以上排放物对环境造成非常大的破坏。
现在国家对于镁铬砖的使用制定了一些限制要求，现阶段设计过程中不推荐优先采用镁洛砖。
1.2 尖晶石砖。
镁铝尖晶石砖的化学组成对性能具有重要影响。
尖晶石较适宜的化学成分8%~20%、cao0.5%~1.0%、fe2o30.2%~8%、sio21%、fe2o3>0.8%时，cao-al2o3-fe2o3系统的低熔点液相量进一步增加，尖晶石晶体尺寸达20mm以上，此时由于cao-al2o3-fe2o3系统低熔物量增加使热态强度下降。
sio2含量大于0.4%，b2o3及碱等杂质含量大于0.3%时，生成较多的低熔物，也使砖的热态强度下降。
al2o3含量在8%~20%范围内，从显微结构上可以观察到尖晶石矿物均匀的分布在方镁石中，尖晶石矿物晶体的尺寸约为5~20mm，砖的综合性能较好。
20世纪90年代出现的尖晶石砖，不但具有较强的挂窑皮能力，而且在抗碱、硫熔融物和熟料液相侵蚀的能力，荷重软化温度，热震稳定性和窑体变形产生的机械应力及在抗热负荷等方面，都由于镁洛砖，另外其主要成分是镁、铁、铝等无毒无害成为废旧材料的处理较为容易，可以回收对环境的污染相对较小，成为当今世界碱性砖技术发展的主流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相 如 硅 酸 盐 相 ｐ— ａ （ ｉ （ ２） Ｃ ３ （ ｉ ２ Ｃ ｚ ＳＯ） ＣＳ 、 ａ Ｍｇ ＳＯ ）
（ ３ Ｓ ） ａ （ ｉ４ （ ＭＳ 、Ｍｇ （ｉ ４ （ Ｓ 和 Ｃ Ｍ ２ 、Ｃ Ｍｇ ＳＯ ） Ｃ ） ：ＳＯ ） Ｍ２ ）
２１ 材 料 ．
当前 ．水 泥 窑 中 使 用 了与 传 统 燃 料 和 原 料 相
同 的替 代 （ 次 ）燃 料 和 原 料 。利 用 它 们 可 能 会 二
影 响到 过 程 中 的平 衡 和 含 氯 硫 或 碱 性 氧 化 物 的增 加 。燃 料 的燃 烧 受 到 空 气 程 度 的 影 响 。可 以确 定
ＭＳ ｐ Ｉ的 结 合 相 。 ＭＳ ｐ Ｉ 结 合 相 是 钙 镁 硅 石 １的
Ｃ ３ （ｉ ４ 和 钙 镁 橄 榄 石 Ｃ Ｍｇ ＳＯ ） 除 了 硅 ａＭｇ ＳＯ ） ： ａ （ｉ ４。
酸 盐 外 ，稳 定 的 ＺＯ 也 均 匀 分 散在 ＭＳ 砖 （ ｒ ｐ１ １ 图
图 ５ Ｍ Ｚ Ⅱ砖
由 方 镁 石 基 质 和气 孔 （ 点 ）包 围 的 烧 结 镁 砂 （ 色 ） 黑 灰 和烧结锆 酸钙 （ 白色 ） 骨 料
３ 的方 镁 石 基 质 中 。镁 橄 榄 石 Ｍｇ（ ｉ 和 钙 镁 ） ＳＯ ） 橄 榄 石 Ｃ Ｍｇ ＳＯ ） ＭＳ ａ （ ｉ 是 ｐｍ和 ＭＳ Ｉ ｐ Ｖ的结 合 相 。
２１ ０ １年 ８月 第３ 卷 第４ ６ 期
耐 火 与 石 灰
・ １・ ５
颗 粒 ）被 方 镁石 基 质 所 包 围 （ １和 图 ２ 。次 要 图 ）
和锆酸钙烧 结颗粒被方镁石 基质所包 围 （ ５ 。 图 ） 与 之相 反 ，镁 锆砖 ＭＺ１ Ｉ的显微 结 构 显示 出方 镁石
耐火材料 （ １ 表 ）热 窑 料 （ 硫 和 富氯 ） 以 及 波 富 特 兰熟 料 （ 富硫 ） （ ２ ，是从 同一 个 水 泥 预 分 表 ）
解 窑 中 取 出 的 。 用 氧 化 镁 熟 料 和 熔 融 尖 晶 石 （ ｐＩ、ＭＳ 和 ＭＳ Ｕ）或 尖 晶 石 熟 料 （ ｐ ＭＳ ｐ１ １ ｐｌ ＭＳ
被 方 镁 石 基 质 和 气 孔 （ 点 ）包 围 的 氧 化 镁 熟 料 和 尖 晶 石 骨 料 黑
ｌ 熔 融 尖 晶 石 ；２ Ｃ 一 烧 结 氧 化 镁 一 一 Ａ ；３
图 ４ Ｍ Ｓ Ｖ砖 ｐｌ
镁尖 晶石 （ 一 ＭＡ ２）作 为含 次 要 相 硅 酸 盐 Ｍ２ 质 ， Ｓ间
研 究 水 泥 窑 材 料 对 碱 性 耐 火 材 料 的 化 学 腐 蚀 。测 试 的 碱 性 耐 火 材 料 是 镁 尖 晶 石 （ ｐ 和 镁 锆 （ Ｚ）耐 火 砖 。 ＭＳ ） Ｍ
用 Ｘ Ｄ 和 Ｓ Ｍ— Ｄ Ｒ Ｅ Ｅ Ｓ技 术 观 察 已 使 用 的 和 所 测 试 到 的 显 微 结 构 ，经 １２０ 下 测 试 后 在 ＭＳ （ 或 不 含 ＺＯ ） ０℃ ｐ 含 ｒ
・
５ ・ Ｏ
Ｒ Ｒ ＥＦ ＡＣＴ ０ＲＩ ＆ ＵＭＥ ＥＳ
Ａ ｇ ２ １ ｕ．０ １
Ｖ０ －６ Ｎｏ ４ ｌ３ ．
水 泥窑材 料对碱 性 耐火材料 的化学腐蚀
摘 要 ：在典 型的温度范 围内对 过渡带和烧 成带 （ ２０ １ ５￣）的烧结 材料进行 粉末测 试和涂覆 测试 ，以 １ ０ ０Ｃ ４
液 相 出现 在 １３ ８Ｃ Ｃ Ｏ— ｉ ２Ａ ２３Ｆ ２３ ３ ｏ ａ ＳＯ 一 １ 一 ｅ 系统 的 ０ ０ ＣＳ ＣＳ Ｃ 一 Ｆ子 系 统 的零 点 处 。液 相 出现 的 — — Ｃ 较 早 ，约 在 １２ ０Ｃ出 现 ，这 与 ＣＳ Ｃ２７ Ｃ （ ８￣ ２— 一 Ａ， Ａ
（ ５ ℃以下 稳 定 。Ｃ Ｚ Ｏ 是 ａｒ３
ＭＳ 砖 中 的 氧 化 锆 和 热 窑 料 中 的 Ｃ Ｏ氧 化 物 发 ｐＩ Ｉ ａ
生化 学反 应 的结 果 。试 样 中发 现 的硅 酸盐 相 和 铝
酸盐 相 能与 方镁 石 共存 。
镁 铁 素 体 ＭｇｅＯ ＭＦ 可视 为 ＭＳ Ｆ２ （ ） ｐＵ和 ＭＳ Ｉ Ｉ ｐＶ砖
（ 中 Ｆ： 量 较 高 ） 其 ｅ 含 Ｏ 中方 镁 石 晶粒 内 的 杂 质 （ 图
４ 。 ）
Ｘ 射 线 分 析 出热 窑 料 相是 二 钙 硅 酸 盐 ［ ＣＳ 一 ３ ２、 － 钙 铝石 Ｃ ｌ０ （ ７ 、无 水 石 膏 Ｃ Ｓ ａ２ １ ２ Ｃ ２ ） Ａ Ａ ａ Ｏ 、钾 盐
位 于 方 镁 石 颗 粒 和 固溶 体 ＭＦ包 含 物 之 间 ，黑 点 为 气 孔
图 ２ Ｍ Ｓ ｍ 砖 ｐ
被 方 镁 石 基 质 和 气 孔 （ 点 ）包 围 的 氧 化 镁 熟 料 和 尖 晶 石 骨 料 黑
１ 烧 结 尖 晶 石 ；２ 烧 结 氧 化 镁 一 一
硅 酸 二 钙 Ｂ— ａ （ｉ 和 铝 酸 钙 Ｃ Ａ ２ 是 Ｃ ２ ＳＯ ） ａ１ Ｏ
Ｆ 子体 系 的共 熔 有 关 。Ｍｇ ） Ｏ和 Ｒ０ 的存 在 使 得 液 ２
相 出现 的温 度 降 至 ｌ２ ０Ｃ，而更 早 的液 相 可 能 出 ６ ￣
现 并 且 与 １２ ０Ｃ 右下 Ｃ — Ｆ 的共熔 相 关 。 ０ ￣左 ＦＣ
近来 ．可 以看 到 碱 性 耐 火 材 料 中 的镁 尖 晶石 砖 被 用 于水 泥 回转 窑 的烧 成 带 。 目前 进 行 研 究 是 为 了更好 的识 别 出碱性 砖 （ ｐ和 Ｍ 中 的相 和水 ＭＳ Ｚ）
铝 酸 钙 相 Ｃ Ａ ２ Ｃ 依 赖 于 Ｃ Ｏ ＳＯ ａ １ （ Ａ） ０ ａ ／ｉ ２和 Ｃ Ｏ ａ／ Ａ ， １ 的摩 尔 比，均 匀分 散 于方 镁 石 晶粒 之 间 。 Ｏ
表 ２ 水 泥 窑材 料 的 不 稳 定 组 成， ％
要 相 如 Ｂ Ｃ ＳＯ ） Ｃ ３ （ ｉ ２ 酸 盐 相 平 均 — ａ（ ｉ ４ 和 ａＭｇ ＳＯ ） 硅
砖 的 试 样 中检 测 到 的新 相 有 二 元 相 （ 。 ａ ｒ３ 三 元 相 （ ２Ｓ或 ＣＭ 。在 １３ ０Ｃ 更 高 温 度 下 进 行 测 Ｃ２ ，Ｃ ＺＯ ）和 Ａ ＣＡ ， Ｓ） ０ ￣和 试 ，检 测 到 三 元 相 ＣＡｚ和 Ｃ ＺＯ， 及 四 元 相 Ｑ Ｃ ， Ｓ 或 ＣＡ （ Ｆ Ｓ 腐 蚀 测 试 温 度 升 至 ｌ３０Ｃ，试 样 ７３ ａｒ 以 — Ｍ， ， ６４ Ｍ， ） 。 ０￣ 中 生 成 ＣＡ ・ ａＯ 相 。ＭＺ砖 试 样 中 形 成 的新 相 有 熟 料 相 ［一 ２ 、Ｃ 和 Ｃ （ Ｆ ／４ Ｆ 。，Ｃ Ｓ ８ ＣＳ ：Ａ， ） Ａ 】和 ＣＡＺ相 。 Ｃ ７３
表 ３ 图 ６ ＭＺ Ｉ砖
锆 酸 钙 （ 色 ）位 于基 质 中 被 烧 结 镁 砂 骨料 包 围的 白 方 镁 石 （ 色 ）颗 粒 之 间 ，黑 点 为 气 孔 灰 砖
通 过 Ｘ Ｄ 分 析 砖 和 热 窑 料 混合 物 得 到 的 分 辩 相 Ｒ （ 度 １２ ０ ） 温 ０ ℃
相
ＭＳ Ｍｇ ｐＩ Ｏ、１ Ｃ ￣ｉ 、ＣＭｓ、Ｃ２７ ３Ｃ Ｓ ３ ａ ｏ４ ｅ ２ ｌ 、Ｃ ・ ａＯ － Ａ
ＭＳ Ｉ Ｍｇ ｐＩ Ｏ、 ３ Ｃ ｓｉ ４ ａ ｒ 、Ｍｇ １ ４ Ｉ ７ ３Ｃ Ｓ ４ － ａＳＯ 、Ｃ Ｚ Ｏ３ Ａ ２ 、Ｃ ２ 、Ｃ ・ ａ Ｏ ０ Ａ ＭＺｌ Ｍｇ Ｉ Ｏ、Ｃ Ｚ Ｏ 、１ Ｃ ｓｉ 、Ｃ Ｆ ａ ｒ ３ ３ ａ Ｏ４ 、Ｃ Ａ ＂ ａ Ｏ 、Ｃ Ａ － Ｓ ３ ３Ｃ Ｓ ４ ，
７ ）／Ｓ ＃ ０ 】来 表 示 。普 遍 接 受 的观 点 是 最 佳 １ （Ｏ ８ ） 的 ＡＳ Ｒ值 在 ０８ ～ ． ．９ １２的范 围 内 。决 定 从 同一个 水 泥预 分 解 窑 中取 出预 分 解 窑 材 料 和 水 泥 熟 料 作 为 研 究 材料 使用 。
测 试 材 料 为 镁 尖 晶石 （ ｐ 和 镁 锆 （ ） ＭＳ ） ＭＺ
分 散在 方 镁石 颗粒 周 围。
图 ３ Ｍ Ｓ Ｉ砖 ｐＩ 稳 定 的 ＺＯ 点 ３ 位 于 氧 化 镁 熟 料 （ ２ ｒ （ ） 点 ）包 围 的 基 质 中
的方 镁 石 颗 粒 与 尖 晶石 （ １ 点 ）骨 料 之 间 ，黑 点 为 气 孔
图 １ Ｍ Ｓ 砖 ｐＩ
Ｋ １ 石 英 ＳＯ 及 方 解 石 Ｃ Ｃ 的残 余 物 。波 特 Ｃ和 ｉ ａＯ 兰 熟 料 的 主 要 相 为 硅 酸 三 钙 石 Ｃ ，ＳＯ） ＣＳ 、 ａ（ ｉ４ Ｏ（ ３ ）
镁 锆 砖 ＭＺＩ的 显微 结 构 示 出方 镁 石 烧 结颗 粒
５ ・ ２
・
ＲＥ ＲＡＣ ０ＲＩ Ｓ ＆ ＵＭＥ Ｆ Ｔ Ｅ
｝ Ｄ 体 积 密度 ；０ 一 开 口气 孔率 ；Ｃ Ｓ 常 温 耐压 强度 Ｂ一 Ｐ Ｃ一
测 试 镁 尖 晶石 砖 的 显微 结 构示 出 了方 镁 石 骨 料 （ 结 颗 粒 ）和 尖 晶石 骨 料 （ 融 的或 烧 结 的 烧 熔
水泥熟 料煅烧 的过程通 常是在 氧化气氛 中完成 。
燃 料 燃 烧 过 程 的干 扰 可 能 是 造 成 局 部 区域 出现 还 原 状 态 的原 因 。水 泥 熟 料煅 烧 过 程 其 步 骤 的 关 键 就是 要 确 保 碱 性 氧 化 物 和 硫 之 间 含 量 的 平 衡 。平
衡 用 碱 性 物 一 比率 ［ Ｓ ＝ ＫＯ ９ ＋ ａ０ ６ 一 １ 硫 Ａ Ｒ （ ２ ／４ Ｎ ／２ Ｃ２ ／
关 键 词 ：电子显微镜 ；腐蚀 ；碱性耐 火材料 ；水泥窑 ；显微结 构 ；Ｘ Ｄ Ｒ
中图分 类 号 ：Ｔ １５１ Ｑ ７． ４
文献 标识 码 ：Ａ
文章 编 号 ：１７ —７２（０ １ ４ ０５—５ ６３ ７９ ２１ ）０—００ ０
